MANUALE UTENTE Jumbo JW108 OREGON SCIENTIFIC
Visualizzazione Frontale ......2
Visualizzazione Posteriore 2
Sensore Remoto ....3
Per Iniziare ....3
Inserire Le Batterie....3
Sensore Remoto....3
Trasmissione Dei Dati Del Sensore ....4
Orologio....4
Ricezione Dell'orologio....4
Impostare Manualmente L'orologio....5
Previsioni Meteo....5
Temperatura 6
Precauzioni ......6
Specifiche......6
Informazioni Su Oregon Scientific....7
Dichiarazione Di Conformita'ue ....7

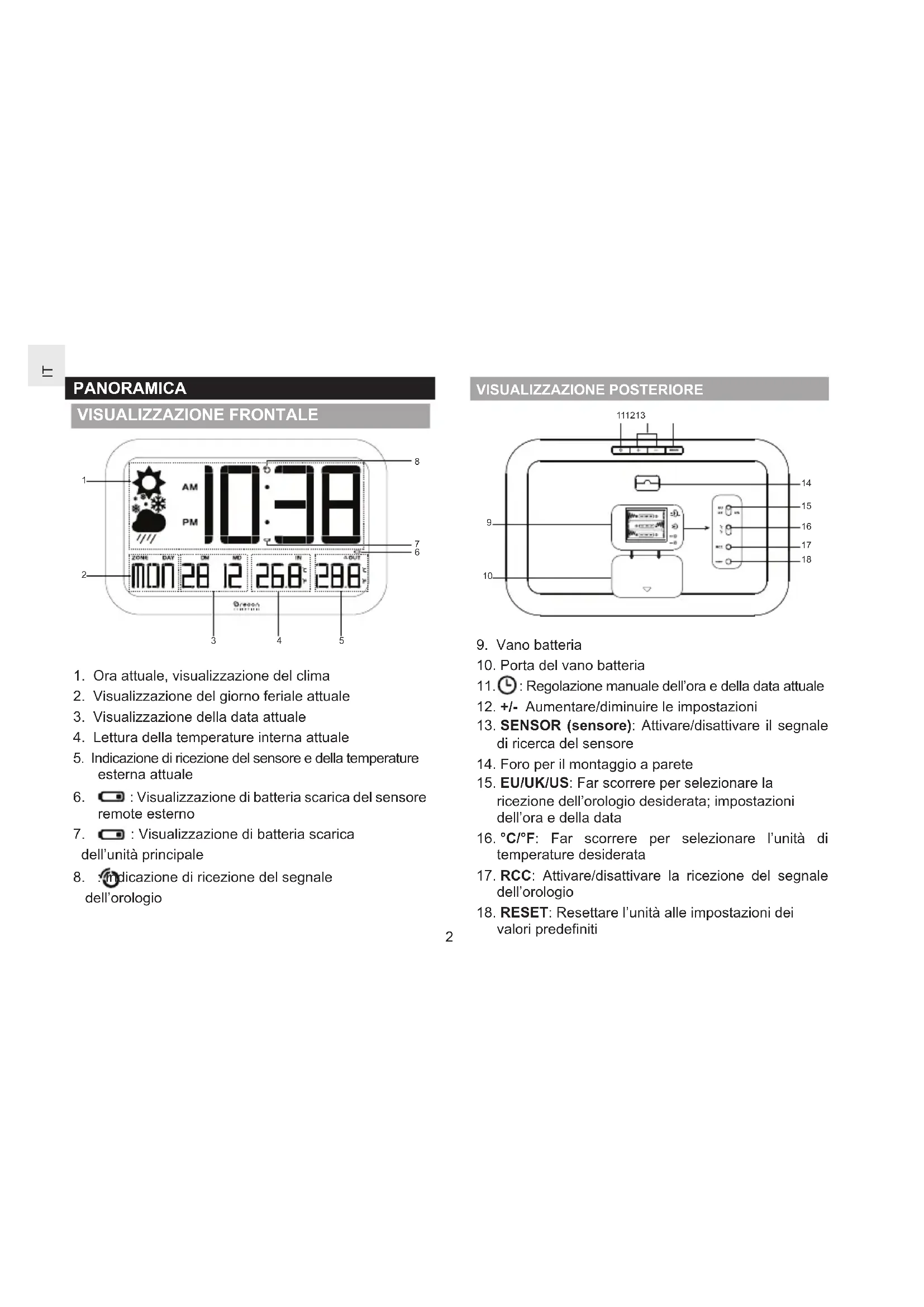

PANORAMICA

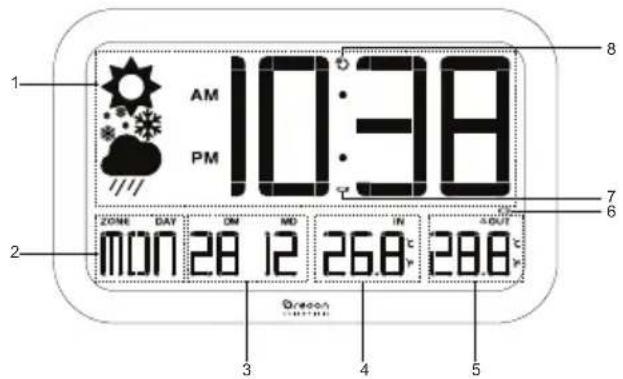

VISUALIZZAZIONE FRONTALE
- Ora attuale, visualizzazione del clima
- Visualizzazione del giorno feriale attuale
- Visualizzazione della data attuale
- Lettura della temperature interna attuale
- Indicazione di ricezione del sensore e della temperature esterna attuale
- ☐ : Visualizzazione di batteria scarica del sensore remote esterno
- 📄 : Visualizzazione di batteria scarica dell'unità principale
- : indicazione di ricezione del segnale dell'orologio

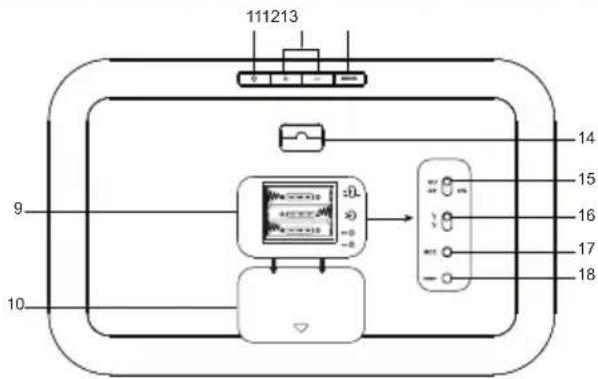

VISUALIZZAZIONE POSTERIORE
9
10
14
15
16
17
18
- Vano batteria
- Porta del vano batteria
- ☐: Regolazione manuale dell'ora e della data attuale
- +/- Aumentare/diminuire le impostazioni
- SENSOR (sensore): Attivare/disattivare il segnale di ricerca del sensore
- Foro per il montaggio a parete
- EU/UK/US: Far scorrere per selezionare la ricezione dell'orologio desiderata; impostazioni dell'ora e della data
- °C/°F: Far scorrere per selezionare l'unità di temperature desiderata
- RCC: Attivare/disattivare la ricezione del segnale dell'orologio
- RESET: Resettare l'unità alle impostazioni dei valori predefiniti

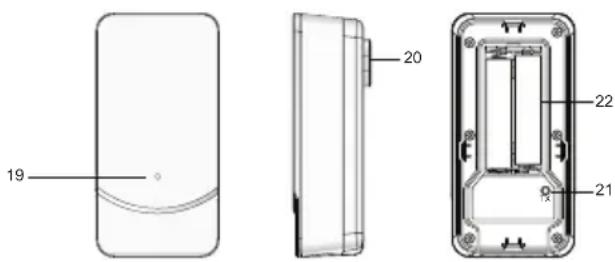

SENSORE REMOTO
20
22
21
- Indicatore di stato del LED
- Foro per il monatggio a parete
- TX: Resettare l'unità alle impostazioni dei valori predefiniti
- Vano batteria
PER INIZIARE
INSERIRE LE BATTERIE
- Rimuovere il vano batteria.
- Inserire le batterie, farle corrispondere alle polarità (+/-).
- Premere RESET dopo ogni sostituzione di batteria.
| POSIZIONE | SIGNIFICATO |
| Area orologio Batterie scarichedell’unità principale |
| Area dellatemperature esterna | Sensore di batteraiescariche |
SENSORE REMOTO
L'unità principale può raccogliere dati da un massimo di 1 sensore.
Per impostare il sensore:
- Aprire il vano batteria.
- Premere TX.
- Chiudere la porta della batteria.
- Posizionare il sensore all'interno di 98 piedi (30 m) dell'unità principale utilizzando il montaggio a parete.

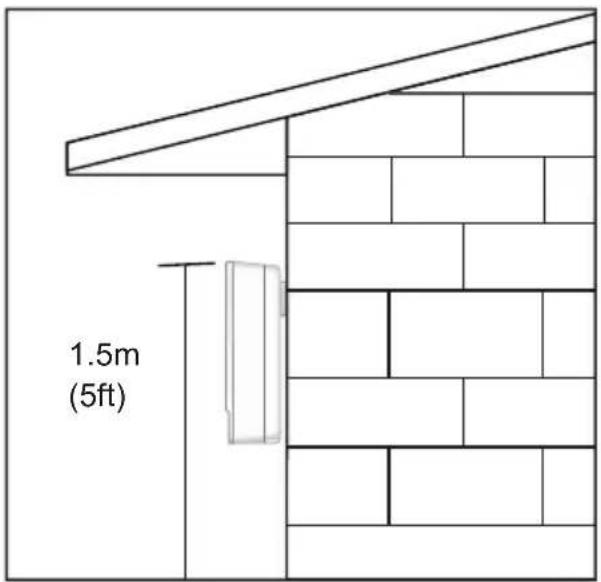

SUGGERIMENTO Il posizionamento ideale per il sensore dovrebbe essere in qualunque ubicazione all'esterno della casa ad un'altezza non superiore a 5 piedi (1.5 m) e che possa proteggerlo dalla luce solare diretta o umidità per una lettura accurata.
NOTA Usare batterie alcaline per un utilizzo prolungato e le batterie al litio di grado in ambienti con temperature sotto lo zero.
TRASMISSIONE DEI DATI DEL SENSORE
Per ricercare un sensore:
Premere e tenere premuto SENSOR (sensore). Premere e tenere nuovamente premuto per interrompere la ricerca.
L'icona di ricezione del sensore nell'area del sensore remoto mostra lo stato:
| Visualizzazione dello schermo | Descrizione |
| L'unità principale sta cercando i sensori. |
| Il canale è stato trovato. |
| Il sensore non può essere trovato. |
SUGGERIMENTO
Il raggio di trasmissione potrebbe
variare secondo diversi fattori. E' possibile che sia necessario sperimentare con varie ubicazioni per ottenere il miglior risultato.
OROLOGIO
RICEZIONE DELL'OROLOGIO
Quest'orologio è stato progettato per essere sincronizzato automaticamente con un segnale dell'orologio. Far scorrere per selezionare la regione desiderata (EU/UK/US).
| Regione Segnale | |
| EU DCF | |
| UK MSF | |
| US WWVB | |
Indicatore di ricezione del segnale dall'orologio:
| Visualizzazione dello schermo | Descrizione |
 | Ricerca per la ricezione del segnale dell'orologio |
 | Segnale ecellente |
 | Segnale debole |
 | Nessuna ricezione di segnale dell'orologio |
NOTA Ci impiega dai 2 ai 10 minuti a ricevere il segnale dall'orologio. Se il segnale è debole, potrebbe impiegarci 24 ore a ricevere un segnale valido.
Per attivare/disattivare la ricezione del segnale: Premere e tenere premuto RCC.
IMPOSTARE MANUALMENTE L'OROLOGIO
- Premere e tenere premuto RCC nel vano batteria per disattivare la ricezione di segnale dall'orologio.
- Premere e tenere premuto Ⓤ.
- Premere +/- per modificare le impostazioni.
- Premere Ⓛ per confermare.
- Premere una volta o premere e tenere premuto +/- per regolare le impostazioni. Per EU/UK, l'offset del fuso orario imposta l'orologio fino a +/- 23 ore dal segnale
orario dell'orologio ricevuto. Per US, le impostazioni del fuso orario sono 0 (P), 1 (M), 2 (C), 3 (E).
- Premere Ⓛ per confermare.
- L'ordine delle impostazioni è: 12/24 formato dell'ora, ora, minuto, anno, format del calendario (giornomese / mese-giorno), mese, giorno e lingua.
- Premere una volta o premere e tenere premuto +/- per regolare le impostazioni.
NOTA Le opzioni di lingua sono Inglese (E), Spagnolo (S), Italiano (I), Tedesco (D) e Francese (F).
PREVISIONI METEO
Questo prodotto prevede le successive 12 ore del clima in un raggio di 19-31 miglia (30-50 km).
| Visualizzazione dello schermo | Descrizione |
 | Soleggiato |
 | Nuvoloso |
 | Piovoso |
 | Nevoso |
TEMPERATURA
Per selezionare l'unità di temperatura:
- Far scorrere a lettura della temperatura °C o °F nel vano batteria dell'unità principale.
PRECAUZIONI
- Non sottoporre il prodotto a forza eccessiva, urti, polvere, temperatura o umidità.
• Non coprire i fori di aerazione con oggetti come giornali, tende, ecc.
- Non immergere l'unità in acqua. Se si versa del liquido sul prodotto, asciugarlo immediatamente con un panno morbido e privo di lanetta.
• Non pulire l'unità con materiali abrasive o corrosivi.
- Non manomettere i componenti interni dell'unità. Questo invalida la garanzia.
- Usare solo batterie nuove. Non mettere insieme batterie nuove con quelle vecchie.
- Le immagini mostrate in questo manuale possono differire dalla realtà.
- Al momento dello smaltimento del prodotto, utilizzare la raccolta differenziata per il trattamento speciale e non gettare come rifiuti domestici.
- Il posizionamento del prodotto su determinati tipi di legno può causare danni alle finiture per le quali Oregon Scientific non sarà responsabile. Consultare le istruzioni fornite dal produttore del mobile per informazioni.
-
Il contenuto di questo manuale non può essere riprodotto senza il permesso del produttore.
-
Non smaltire le vecchie batterie come rifiuto non differenziato. E' necessario raccogliere tali rifiuti separatamente per un trattamento speciale.
- Si prega di notare che alcune unità sono dotate di una striscia di sicurezza della batteria. Rimuovere la striscia dal vano batterie prima del primo utilizzo.
NOTA Le specifiche tecniche di questo prodotto e il contenuto del manuale utente sono soggetti a modifiche senza preavviso.
NOTA Non tutte le caratteristiche e gli accessori sono presenti in tutti i paesi. Per maggiori informazioni, si prega di contattare il rivenditore locale.
SPECIFICHE
| TIPO DESCRIZIONE | |
| UNITA' PRINCIPALE |
| L x L x A 390 x 243 x 25 mm | (15.3 x 9.57 x 0.98 in) |
| Peso 1052 g (37.1 once) | senza batteria |
| Fase di funzionamento da | -5 °C a 50 °C(da 23 °F a 122 °F) |
| Formato ora 24/12 ora con | AM/PM |
| Formato temperatura | °C/°F |
| Formato data | MM:GG/GG:MM |
| Visualizzazione del giorno della settimana | Inglese/Francese/Tedesdco/Spagnolo/Italiano |
| Potenza 3 x UM-3 (AA) batterie1.5 V |
| UNITA' REMOTA |
| L x L x A 94.5 x 48 x 27 mm | (3.72 x 1.89 x 1.06 in) |
| Peso 44 g (1.55 once) | senza batteria |
| Raggio di trasmissione 98 | piedi (30 m) libero |
| Raggio di temperatura da | -20 °C a 60 °C(da -4 °F a 140 °F) |
| Potenza 2 x UM-4 (AAA) batterie1.5 V |
| Standard anti spruzzo JIS-3 |
Per ulteriori informazioni sui prodotti Oregon Scientific, visitate il nostro sito web www.oregonscientific.com.
Per richiedere informazioni, contattate il nostro Servizio Clienti all'indirizzo info@oregonscientific.it
Oregon Scientific Global Distribution Limited si riserva il diritto di interpretare e definire eventuali contenuti, termini e disposizioni contenuti in questo manuale per l'utente e di modificarli, a sua esclusiva discrezione, in qualsiasi momento e senza preavviso. Nella misura in cui risultassero incongruenze tra la versione in inglese e quelle in altre lingue, farà fede la versione in inglese.
Con la presente Oregon Scientific dichiara che questo Orologio da parete Jumbo (Modello: JW108) è conforme ai requisiti essenzialied alle altre disposizioni pertinenti stabilite dalla direttiva 2004/108/EC. Una copia firmata e datata della Dichiarazione di Conformità è dispabile, su richiesta, tramite il servizio clienti della Oregon Scientific.
Tutti I Paesi Ue, Svizzera
E Norvegia
