BRUKSANVISNING Jumbo JW108 OREGON SCIENTIFIC
Ställ In Klockan Manuellt....5
Väderprognos 5
Temperatur 6
EU-Försäkran Om Överensstämmelse 7

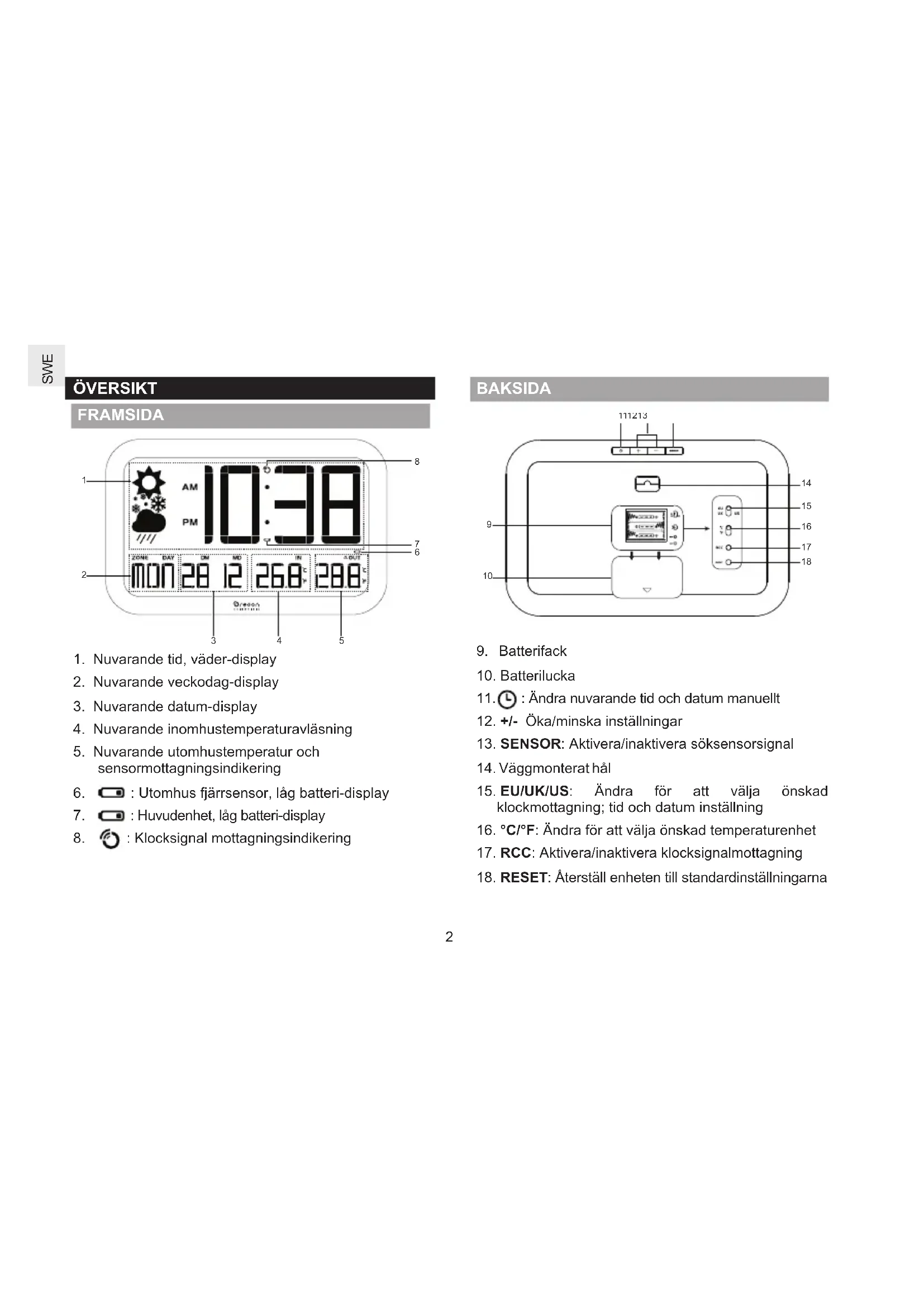

ÖVERSIKT

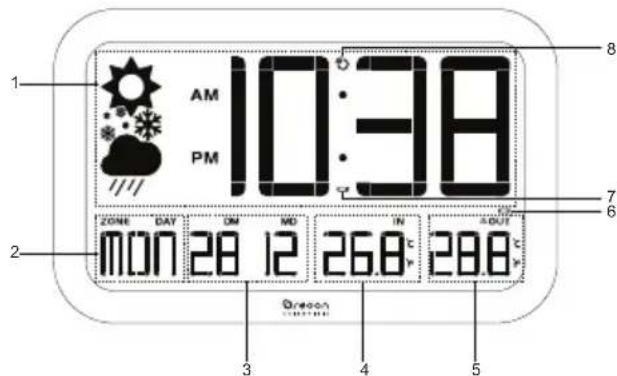

FRAMSIDA
- Nuvarande tid, väder-display
- Nuvarande veckodag-display
- Nuvarande datum-display
- Nuvarande inomhustemperaturavläsning
- Nuvarande utomhustemperatur och sensormottagningsindikering
- : Utomhus fjärrsensor, låg batteri-display
- : Huvudenhet, låg batteri-display
- : Klocksignal mottagningsindikering

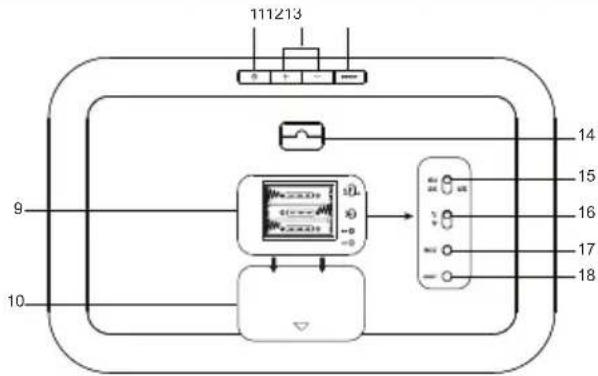

BAKSIDA
- Batterifack
- Batterilucka
- Ⓛ : Ändra nuvarande tid och datum manuellt
- +/- Öka/minska inställningar
- SENSOR: Aktivera/inaktivera söksensorsignal
- Väggmonterat hål
- EU/UK/US: Ändra för att välja önskad klockmottagning; tid och datum inställning
- °C/°F: Ändra för att välja önskad temperaturenhet
- RCC: Aktivera/inaktivera klocksignalmottagning
- RESET: Återställ enheten till standardinställningarna

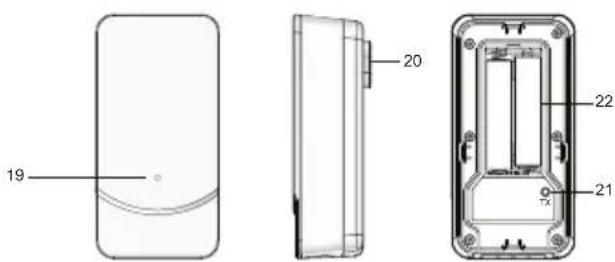

FJÄRRSENSOR
20
22
21
- LED status indikator
- Väggmonteringshål
- TX: Återställ standardinställningarna för enheten
- Batterifack
KOMMA IGÅNG
SÄTT IN BATTERIER
- Ta bort batterilucka
- Sätt in batterier, matcha polariteter
- Tryck RESET after varje batteriutbyte.
| PLATS | BETYDELSE |
| Larm område Huvuden | hetensbatterier låga |
| Utomhustemperaturområde | Sensorbatterierlåga |
FJÄRRSENSOR
Huvudenheten kan samla data från upp till 1 sensor.
Att ställa in sensorn:
- Öppna batterifacket.
- Tryck därefter TX.
- Stäng batteriluckan.
- Placera sensorn inom 98 ft (30 m) från huvudenheten med hjälp av väggmontering.
TIPS Ideal placering av sensorn bör vara på en plats utanför hemmet på en höjd som inte är högre än 5 ft (1.5m) och som skyddas från direkt solljus och fukt för att ge en exakt avläsning.
NOTERA Använd alkaliska batterier för längre livslängd och litiumbatterier vid temperaturer under fryspunkten.
SENSOR DATA TRANSMISSION
Att söka efter en sensor:
Tryck och håll inne SENSOR. Tryck och håll inne igen för att stoppa sökningen.
Ikonen för sensormottagningen i fjärrsensorområdet visar statusen:
| Skärm displayBeskrivning | Beskrivning |
| Huvudenheten söker efter sensor(er). |
| Kanalen har hittats. |
| Sensorn kan inte hittas. |
TIPS Transmissionsområdet kan variera beroende på flera olika faktorer. Du kan behöva experimentera med olika platser för få det bästa resultatet.
KLOCKA
KLOCKMOTTAGNING
Klockan är konstruerad för att automatiskt synkronisera klockan med klocksignalen.
Ändra för att välja önskad region (EU/UK/US).
| Skärm display Beskrivning |
 | Söker efter klocksignals-mottagning |
 | Utmärkt signal |
 | Svag signal |
 | Ingen signalmottagning |
NOTERA Det tar 2-10 minuter för att mottaga klocksignal. Om signalen är svag kan det ta upp till 24 timmar att mottaga giltig signal.
Att aktivera/inaktivera signalmottagning: Tryck och håll inne RCC.
STÄLL IN KLOCKAN MANUELLT
- Tryck och håll inne RCC i batterifacket för att inaktivera klocksignalsmottagningen.
- Tryck och håll inne Ⓤ.
- Tryck +/- för att ändra inställningar.
- Tryck Ⓛ för att bekräfta.
- Tryck en gång eller tryck och håll inne +/- för att ändra inställningen. För EU / UK, tidzonsoffseten ställer in klockan till upp till + / - 23 timmar från den mottagna
klocksignalstiden. För US, tidszoninställningen är 0 (P), 1 (M), 2 (C), 3 (E).
- Tryck Ⓛ för att bekräfta.
- Ordningen för inställningarna är: 12/24 timformat, timme, minut, år, kalenderformat (dag-månad / månad-dag), månad, dag och språk.
- Tryck en gång eller tryck och håll inne +/- för att ändra inställningen.
NOTERA Språkvalen är Engelska (E), Spanska (S), Italienska (I), Tyska (D) och Franska (F).
VÄDERPROGNOS
Den här produkten förutsäger vädret för de närmaste 12 timmarna inom en radie på 19-31 mile (30-50 km).
| Skärm display Beskrivning |
 | Soligt |
 | Molnigt |
 | Regnigt |
 | Snöigt |
TEMPERATUR
För att välja temperaturenhet:
- Ändra till °C eller °F för temperaturavläsningar i huvudenhetens batterifack.
FÖRSIKTIGHETSÅTGÄRDER
- Utsätt inte enheten för kraftiga tryck, stötar, damm, temperatur eller luftfuktighet.
- Täck inte ventilationshålen med föremål såsom tidningar, gardiner etc.
- Doppa inte produkten i vatten. Om du spiller vätska över den, torka omedelbart med en mjuk, luddfri trasa.
- Rengör inte enheten med frätande eller sträva material.
- Mixtra inte med enhetens interna komponenter. Det kan påverka garantin.
- Använd endast nya batterier. Blanda inte nya och gamla batterier.
- Bilder som visas i manualen kan skilja sig från dem i verkligheten.
- När produkten är förbrukad måste den sorteras separat för specialbehandling och inte som hushållsavfall.
- Placering av denna produkt på vissa träytor kan resultera i skador på ytan, vilka Oregon Scientific ej ansvarar för. Rådfråga möbeltillverkares skötselråd för information.
- Innehållet i denna manual får inte kopieras utan tillstånd från tillverkaren.
- Släng inte gamla batterier som osorterade sopor.
Separat insamling av sådant avfall för särskild behandling är nödvändig.
- Observera att vissa enheter är utrustade med en batteri-säkerhetsremsa. Ta bort remsan från batterifacket innan första användning.
NOTERA De tekniska specifikationerna för denna produkt och innehållet i bruksanvisningen kan komma att ändras utan föregående meddelande.
NOTERA Särdrag och tillbehör finns inte tillgängliga i alla länder. För mer information, kontakta din lokala återförsäljare.
SPECIFICATIONER
| TYP BESKRIVNING | |
| HUVUDENHET |
| L x W x H 390 x 243 x 25 mm(15.3 x 9.57 x 0.98 in) |
| Vikt 1052 g (37.1 ounces) | utan batteri |
| Driftområde -5 °C till 50 °C(23 °F till 122 °F) |
| Tidsformat 24/12 Timme medAM/PM |
| Temperaturformat | °C/°F |
| Datumformat | MM:DD/DD:MM |
| Dag-av-veckan display | Engelska/Franska/Tyska/Spanska/Italienska |
| Kraft 3 x UM-3 (AA) 1.5 V | batterier |
| FJÄRRENEHET |
| L x W x H 94.5 x 48 x 27 mm | (3.72 x 1.89 x 1.06 in) |
| Vikt 44 g (1.55 ounces) | utan batteri |
| Transmissions-område | 98 ft (30 m) obehindrad |
| Temperatur område -20 °C till 60 °C(-4 °F till 140 °F) |
| Kraft 2 x UM-4 (AAA) 1.5 V | batterier |
| Stänksäker standard JIS-3 |
OM OREGON SCIENTIFIC
Besök vår webbsajt www.oregonscientific.se för att ta reda på mer om Oregon Scientifics produkter.
Om du har några frågor är du välkommen att kontakta vår Kundtjänst på info@oregonscientific.se.
Oregon Scientific Global Distribution Limited reserverar sig rätten att redigera och uttolka innehåll, terminologi och föreskrifter i denna manual samt att göra tillägg när som helst utan föregående meddelande. Om skillnader finns mellan den engelska versionen och andra språkversioner, gäller den engelska.
EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Härmed intygar Oregon Scientific att denna Jumbo Väggklocka (Modell: JW108) står i överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som ramgår av direktiv 2004/108/EC. En signerad kopia av "Declaration Of Conformity" kan erhållas vid hänvändelse till Oregon Scientific servicecenter.
Alla länder inom EU, Schweiz och Norge
