Producttype	Spannings- en doorgangstester
Merk	Laserliner
Model	ActiveMaster Digital
Spanningsbereik	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Display	Digitaal 3,5 posities, resolutie 1 V, LED-balkgrafiek
Hoofdfuncties	Meten AC/DC-spanning, eenpolige fasecontrole, bepaling draaiveldrichting, doorgangstest, zaklamp, zelftest
Voeding	2 AAA-batterijen 1,5 V (LR03, alkaline)
Gewicht	230 g
Bedrijfstemperatuur	-10 °C tot 55 °C
Vochtigheid	85% RV max
Overspanningscategorie	CAT II 1000 V; met kapje: CAT III 1000 V / CAT IV 600 V
Beschermingstype	IP 64
Testnormen	EN 61243-3, EN 61326
Onderhoud	Reinig en droog voor gebruik. Vermijd vocht en geleidende resten.
Kalibratie	Aanbevolen eenmaal per jaar
Veiligheid	Niet gebruiken bij storing. Test op bekende spanningsbronnen voor gebruik. Batterijen loskoppelen voor opening. Houd rekening met overspanningscategorieën.
Conformiteit	WEEE-richtlijn, CE-markering

Veelgestelde vragen - ActiveMaster Digital Laserliner

Hoe installeer ik de batterijen in de ActiveMaster Digital tester?

Open het deksel van het batterijvak (markering 12) en plaats 2 AAA-batterijen 1,5 V (LR03, alkaline) met de juiste polariteit. Zodra de batterijen zijn geplaatst, is het apparaat direct operationeel. Het heeft geen aparte aan/uit-schakelaar.

Hoe voer ik de zelftest uit?

Verbind de meetpunten (1) en (2): de LED voor doorgangstest (13) moet gaan branden en er klinkt een geluidssignaal. Druk vervolgens op de toets 'AUTOTEST': als alle LED's gaan branden en er klinkt een signaal, is de zelftest geslaagd.

Hoe meet ik een spanning met de tester?

Bevestig de beschermkappen voor CAT III 1000 V of CAT IV 600 V indien nodig. Houd de meetsonde (+) in de rechterhand en de meetsonde (-) in de linkerhand. Plaats de sondes op de te testen contacten. Het apparaat schakelt automatisch in bij spanningen >4,5 V en geeft de digitale en grafische waarde weer.

Hoe controleer ik de aanwezigheid van een fase (eenpolige controle)?

Laat de sonde L1 vrij. Raak de te testen geleider aan met de sonde L2. Bij aanwezigheid van wisselspanning (ongeveer 100 V AC min.) gaat de fase-indicatie-LED (9) branden. Deze test vereist goede batterijen. Het vervangt geen tweepolige controle om spanningsloosheid te verifiëren.

Hoe bepaal ik de draairichting van het draaiveld?

Sluit de sondes L1 en L2 aan op de vermeende geleiders. Als het symbool R (rechts) verschijnt, zijn de fasen correct geïdentificeerd. Als het symbool L (links) verschijnt, wissel dan de sondes om. Voer een tegenproef uit door de sondes om te wisselen ter bevestiging.

Wat te doen als het apparaat niet inschakelt of niet meet?

Controleer of de batterijen correct zijn geplaatst en in goede staat zijn. Test het apparaat op een bekende spanningsbron (230 V stopcontact of batterij). Als de doorgangstest (sondes verbonden) niet werkt, zijn de batterijen mogelijk leeg of is het apparaat defect.

Hoe reinig en onderhoud ik de tester?

Reinig en droog het instrument voor elk gebruik. Gebruik een droge doek. Vermijd vocht, condensatie en geleidende resten. Kalibratie wordt eenmaal per jaar aanbevolen om de nauwkeurigheid te waarborgen.

Wat zijn de veiligheidsrisico's waar ik rekening mee moet houden?

Een spanning hoger dan 25 V AC of 60 V DC kan dodelijk zijn. Werk nooit alleen in de buurt van gevaarlijke elektrische installaties. Houd de sondes niet langer dan 30 seconden in contact. Gebruik altijd de juiste overspanningscategorie (CAT II/III/IV).

Hoe interpreteer ik de polariteitsweergave?

De polariteitsweergave (4) geeft het teken van de gemeten spanning aan: '+' voor positieve polariteit, '-' voor negatieve. Dit werkt over het hele spanningsbereik voor gelijkstroom.

Wat betekenen de overspanningscategorieën CAT II, CAT III en CAT IV?

CAT II betreft apparaten die zijn aangesloten op huishoudelijke stopcontacten (eenfasig). CAT III betreft vaste installaties (elektriciteitskasten). CAT IV betreft de voedingsbron (meters, schakelaars). Het apparaat wordt geleverd met beschermkappen om van CAT II naar CAT III/IV over te schakelen.

GEBRUIKSAANWIJZING ActiveMaster Digital Laserliner

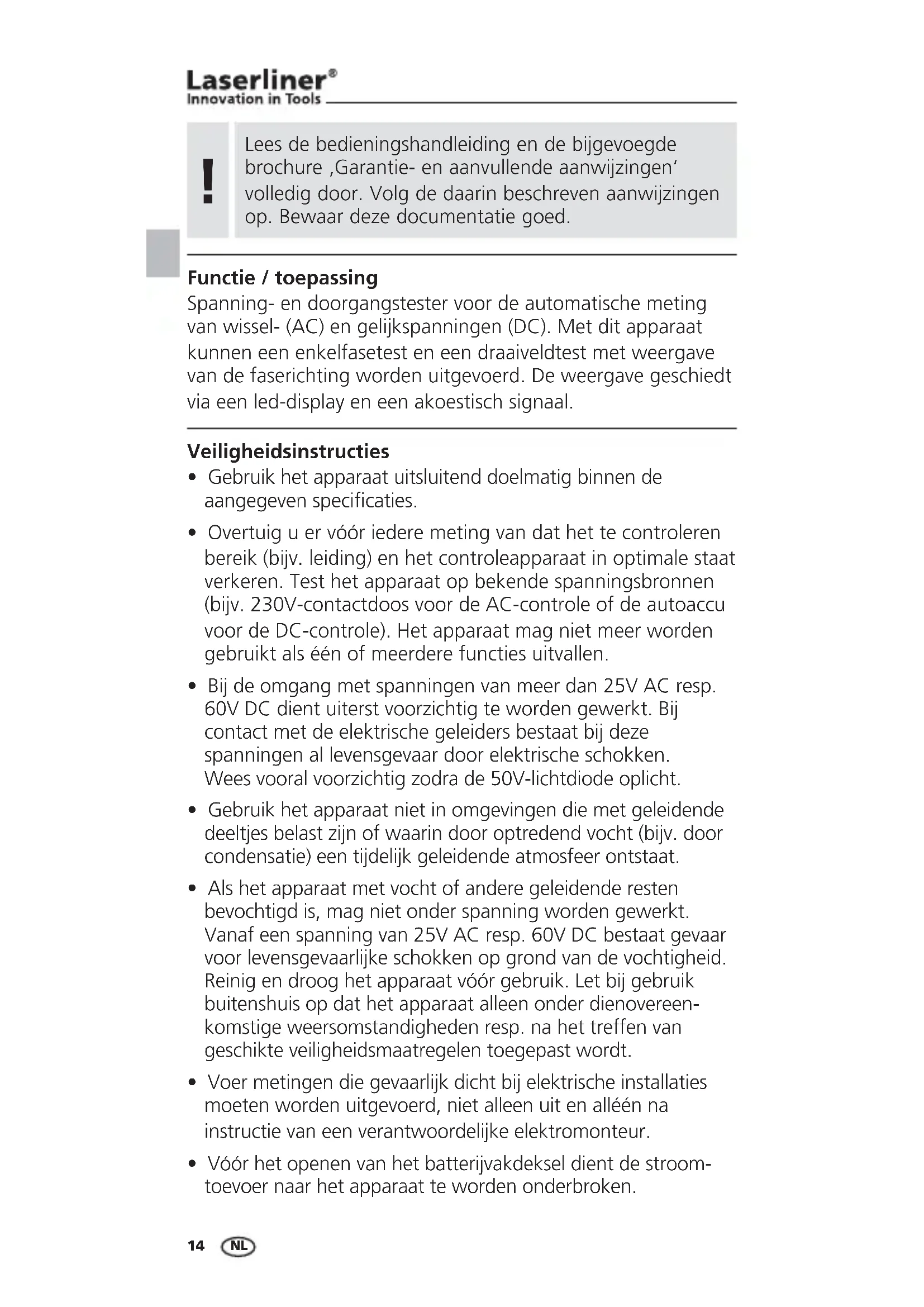

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Spanning- en doorgangstester voor de automatische meting van wissel- (AC) en gelijkspanningen (DC). Met dit apparaat kunnen een enkelfasetest en een draaiveldtest met weergave van de faserichting worden uitgevoerd. De weergave geschiedt via een led-display en een akoestisch signaal.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Overtuig u er vóór iedere meting van dat het te controleren bereik (bijv. leiding) en het controleapparaat in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230V-contactdoos voor de AC-controle of de autoaccu voor de DC-controle). Het apparaat mag niet meer worden gebruikt als één of meerdere functies uitvallen.
• Bij de omgang met spanningen van meer dan 25V AC resp. 60V DC dient uiterst voorzichtig te worden gewerkt. Bij contact met de elektrische geleiders bestaat bij deze spanningen al levensgevaar door elektrische schokken. Wees vooral voorzichtig zodra de 50V-lichtdiode oplicht.
• Gebruik het apparaat niet in omgevingen die met geleidende deeltjes belast zijn of waarin door optredend vocht (bijv. door condensatie) een tijdelijk geleidende atmosfeer ontstaat.
• Als het apparaat met vocht of andere geleidende resten bevochtigd is, mag niet onder spanning worden gewerkt. Vanaf een spanning van 25V AC resp. 60V DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid. Reinig en droog het apparaat vóór gebruik. Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• Voer metingen die gevaarlijk dicht bij elektrische installaties moeten worden uitgevoerd, niet alleen uit en alléén na instructie van een verantwoordelijke elektromonteur.

• Vóór het openen van het batterijvakdeksel dient de stroomtoevoer naar het apparaat te worden onderbroken.

• Het apparaat mag niet langer dan 30 seconden tegen spanning worden aangelegd.

• Pak het apparaat alleen vast aan de handgrepen. De meetpunten mogen tijdens de meting niet worden aangeraakt.
• Werk bij voorkeur niet alleen.
• Het apparaat mag alleen in de correcte overspannings-categorie worden toegepast (zonder beschermkap CAT II 1.000 V, met beschermkap CAT III 1.000 V + CAT IV 600 V)

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanning-voerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Waarschuwing voor een gevarenpunt

Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie.

CAT II

Overspanningscategorie II: eenfasige verbruikers die op normale contactdozen worden aangesloten; bijv. huishoudelijke apparaten, draagbare gereedschappen.

CAT III

Overspanningscategorie III: bedrijfsmiddelen in vaste installaties en voor toepassingen waarbij bijzondere vereisten aan de betrouwbaarheid en de beschikbaarheid van de bedrijfsmiddelen worden gesteld, bijv. schakelaars in vaste installaties en apparaten voor industriële toepassingen met constante aansluiting op de vaste installatie.

CAT IV

Overspanningscategorie IV: apparaten bedoeld voor de toepassing aan of in de buurt van de voeding in de elektrische installatie van gebouwen en vanaf de hoofdverdeler gezien in de richting van het net bijv. verbruiksmeter, overstroomschakelaar en stuureenheid voor dag- en nachtstroom

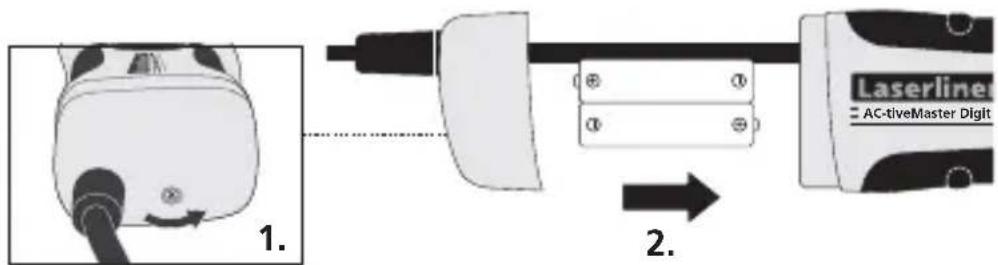

1 Plaatsen van de batterijen

!

Het apparaat is direct na het plaatsen van de batterijen klaar voor gebruik. Het apparaat heeft geen aparte aan-/uitschakelaar en is dus altijd actief. Vanaf een meetspanning van 50 V werkt het apparaat in noodbedrijf ook zonder batterij.

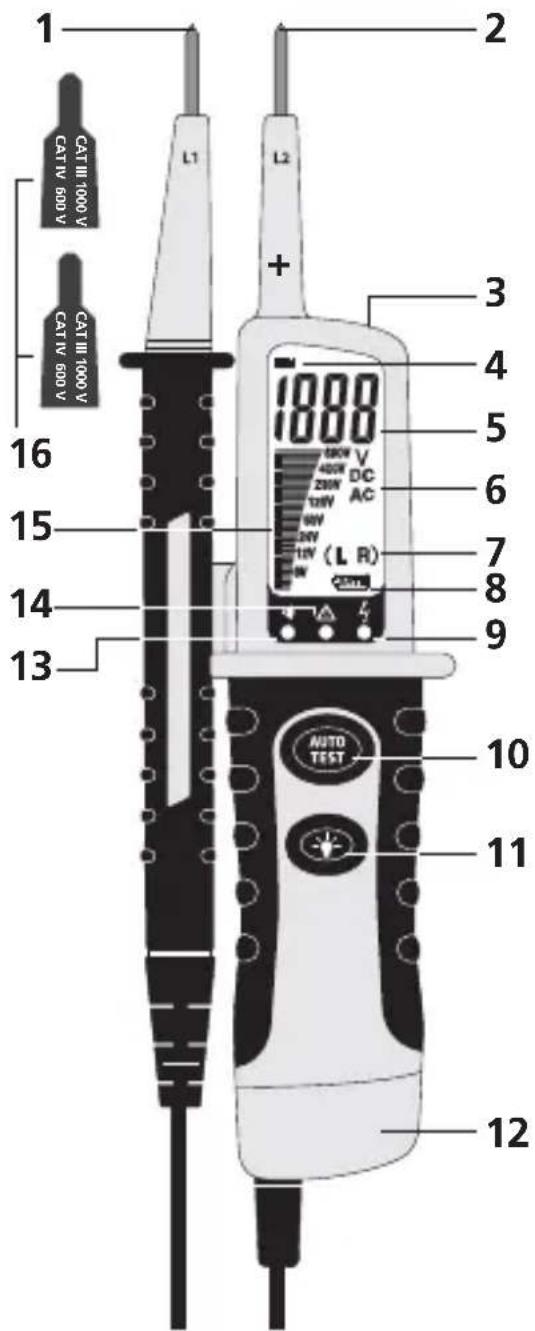

1 Meetpunt -
2 Meetpunt +
3 Zaklamp
4 Polariteitsweergave
5 Numerieke weergave
6 Spanningsssoort AC/DC
7 Draaiveldrichting links / rechts
8 Acculading gering
9 Led-faseweergave eenpolige spanningstest
10 Zelftest
11 Zaklamp Aan / Uit
12 Batterijvak
13 Led-doorgangstest
14 Spannings-waarschuwing > 50 V
15 Staafdiagram-weergave
16 Beschermkappen voor CAT III 1.000V / CAT IV 600V

2 Functietest / zelftest

• Test de spanningtester op bekende spanningsbronnen
• Verbind de meetpunten (1) en (2). De led voor de doorgangstest (13) brandt en een signaal klinkt.
• Druk daarvoor op de toets 'AUTOTEST'. Bij een succesvolle test begint de led voor een doorgangstest (13) te branden, alle segmenten van het staafdiagram verschijnen en een signaal klinkt.

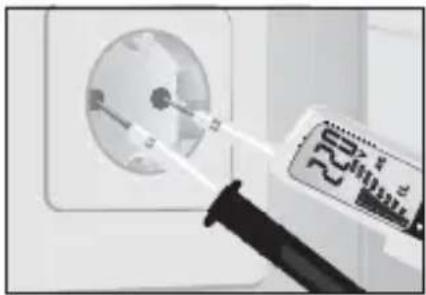

3 Spanningstest

Om te voldoen aan veiligheidsklasse CAT III 1.000 V resp. CAT IV 600 V moeten de bijgeleverde veiligheidskappen op de meetpunten worden gestoken.

Neem het basisapparaat (+) in de rechterhand en de tweede testpunt (-) in de linkerhand. Beweeg nu de meetpunt naar de te controleren kabel (bijv. leiding, contactdoos, enz.).

- De spanningtester is vanaf een spanning van > 4,5 V automatisch actief en geeft de gemeten spanning numeriek en door middel van een staafdiagram aan.

4 Eenpolige fasetest

- Raak met de meetpunt L2 de te controleren geleider aan, L1 blijft tijdens de meting vrij. Als de geleider onder wisselspanning staat, brandt de led (9).

- De eenpolige fasetest is alleen mogelijk als batterijen geplaatst zijn die in goede staat verkeren.

- De eenpolige fasecontrole kan worden uitgevoerd vanaf een wisselspanning van ca. 100 V AC.

- Bij de bepaling van de buitengeleider door middel van de eenpolige fasetest kan de weergavefunctie door bepaalde omstandigheden negatief worden beïnvloed (bijv. bij isolerende veiligheidskleding of op isolerende standplaatsen).

De eenpolige fasetest is niet geschikt voor de controle op spanningsvrijheid. Hiervoor is een tweepolige fasetest vereist.

5 Bepaling van de draaiveldrichting

rechtsdraaiend veld linksdraaiend veld

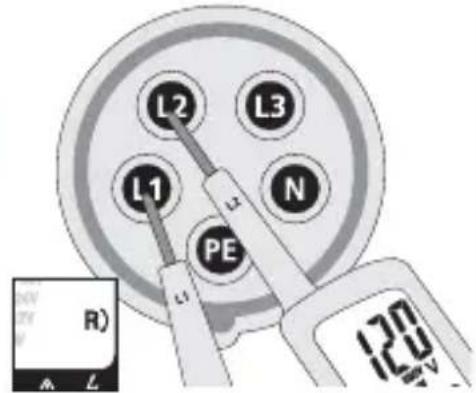

Als het symbool R (7) op het display verschijnt, is de waarschijnlijke fase L1 de daadwerkelijke fase L1 en de waarschijnlijke fase L2 de daadwerkelijke fase L2.

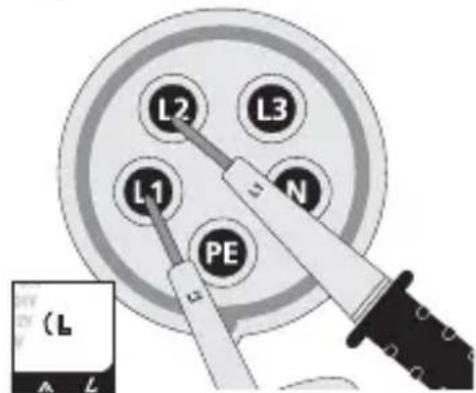

Als het symbool L (7) op het display verschijnt, is de waarschijnlijke fase L1 de daadwerkelijke fase L2 en de waarschijnlijke fase L2 de daadwerkelijke fase L1.

Bij de controleproef met verwisselde testpunten moet het tegenovergestelde symbool branden.

6 Zaklamp

Houd de toets 10 ingedrukt om de zaklamp in te schakelen. Het licht schakelt automatisch uit, zodra de toets weer wordt losgelaten.

7 Kalibratie

De spanningstester moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Technische gegevens

Spanningsbereik	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
LC-display / resolutie	3,5 posities, 1.999 digits / 1 V AC/DC
Tolerantie -30 %...0 % van de afleeswaarde
Tolerantie num. weergave	V DC: +1.0% of reading +3 digitV AC: +1.5% of reading +5 digit
Spanningsherkenning automatisch
Polariteitsherkenning over het complete bereik
Bereiksherkenning automatisch
Aanspreektijd 2 - 3 seconden
Frequentiebereik 50/60Hz
Piekstroom (AC/DC) <=(3mA/2,5mA)
Inschakelduur ED = 30s / 10 min.
Eenpolige fasetest
Spanningsbereik 100 ... 690 V AC
Frequentiebereik 50/60 Hz
Doorgangstest
Weerstandsbereik < 300 kΩ
Controlestroom <5μA
OverspanningsbeveiligingA	690 V AC/DC
Weergave van de draaiveldrichting
Spanningsbereik (leds) 100 ... 400V
Frequenzbereich	50/60Hz
Voeding	2 x 1,5 V type AAA, LR03. akali
Arbeidstemperatuur	-10 °C ... 55 °C
Vochtigheid	max. 85 % relatieve luchtvochtigheid
Overspanningscategorie	CAT II 1.000 Vmet veiligheidskap:CAT III - 1.000 V / CAT IV 600 V
Verontreinigingsgraad	2
Beschermingsklasse	IP 64
Gewicht	230 g
Controlenormen EN 61243	-3; EN 61326

Technische veranderingen voorbehouden. 12.11.

!
