Tipo di prodotto	Tester di tensione e continuità
Marca	Laserliner
Modello	ActiveMaster Digital
Gamma di tensione	12, 24, 36, 50, 120, 230, 400, 690 V CA/CC
Display	Digitale 3,5 cifre, risoluzione 1 V, barra grafica LED
Funzioni principali	Misura tensione CA/CC, controllo unipolare di fase, determinazione senso campo magnetico rotante, test di continuità, torcia, autotest
Alimentazione	2 pile AAA 1,5 V (LR03, alcaline)
Peso	230 g
Temperatura di funzionamento	-10 °C a 55 °C
Umidità	85% UR max
Categoria di sovratensione	CAT II 1000 V; con cappuccio: CAT III 1000 V / CAT IV 600 V
Tipo di protezione	IP 64
Norme di prova	EN 61243-3, EN 61326
Manutenzione	Pulire e asciugare prima dell'uso. Evitare umidità e residui conduttivi.
Taratura	Consigliata una volta all'anno
Sicurezza	Non utilizzare in caso di malfunzionamento. Testare su fonti note prima dell'uso. Scollegare le pile prima dell'apertura. Rispettare le categorie di sovratensione.
Conformità	Direttiva RAEE, marcatura CE

Domande frequenti - ActiveMaster Digital Laserliner

Come installare le pile nel tester ActiveMaster Digital?

Aprire il coperchio del vano pile (riferimento 12) e inserire 2 pile AAA 1,5 V (LR03, alcaline) rispettando la polarità. Una volta installate le pile, lo strumento è immediatamente operativo. Non ha un interruttore di accensione/spegnimento separato.

Come eseguire l'autotest?

Collegare le punte di misura (1) e (2): il LED del test di continuità (13) deve accendersi e suonare un segnale acustico. Premere poi il tasto 'AUTOTEST': se tutti i LED si accendono e un segnale acustico suona, l'autotest è superato.

Come misurare la tensione con il tester?

Fissare i cappucci di protezione per CAT III 1000 V o CAT IV 600 V se necessario. Tenere la punta di misura (+) nella mano destra e la punta (-) nella mano sinistra. Posizionare le punte sui contatti da testare. Lo strumento si attiva automaticamente per tensioni >4,5 V e visualizza il valore numerico e grafico.

Come verificare la presenza di una fase (controllo unipolare)?

Lasciare libera la punta L1. Toccare il conduttore da testare con la punta L2. In presenza di tensione alternata (circa 100 V CA min.), il LED di indicazione di fase (9) si accende. Questo test richiede pile in buone condizioni. Non sostituisce un controllo bipolare per verificare l'assenza di tensione.

Come determinare il senso del campo magnetico rotante?

Collegare le punte L1 e L2 ai conduttori presunti. Se appare il simbolo R (destra), le fasi sono correttamente identificate. Se appare il simbolo L (sinistra), invertire le punte. Eseguire un contro-test invertendo le punte per conferma.

Cosa fare se lo strumento non si accende o non misura?

Verificare che le pile siano inserite correttamente e in buono stato. Testare lo strumento su una fonte di tensione nota (presa 230 V o batteria). Se il test di continuità (punte collegate) non funziona, le pile potrebbero essere scariche o lo strumento difettoso.

Come pulire e mantenere il tester?

Prima di ogni utilizzo, pulire e asciugare lo strumento. Utilizzare un panno asciutto. Evitare umidità, condensa e residui conduttivi. La taratura è consigliata una volta all'anno per garantire la precisione.

Quali sono i rischi di sicurezza da conoscere?

Una tensione superiore a 25 V CA o 60 V CC può essere letale. Non lavorare mai da soli vicino a impianti elettrici pericolosi. Non mantenere le punte in contatto per più di 30 secondi. Utilizzare sempre la categoria di sovratensione appropriata (CAT II/III/IV).

Come interpretare la visualizzazione della polarità?

La visualizzazione della polarità (4) indica il segno della tensione misurata: '+' per polarità positiva, '-' per negativa. Funziona su tutta la gamma di tensione per la corrente continua.

Cosa significano le categorie di sovratensione CAT II, CAT III e CAT IV?

CAT II riguarda dispositivi collegati a prese domestiche (monofase). CAT III riguarda installazioni fisse (quadri elettrici). CAT IV riguarda la fonte di alimentazione (contatori, interruttori). Lo strumento viene fornito con cappucci di protezione per passare da CAT II a CAT III/IV.

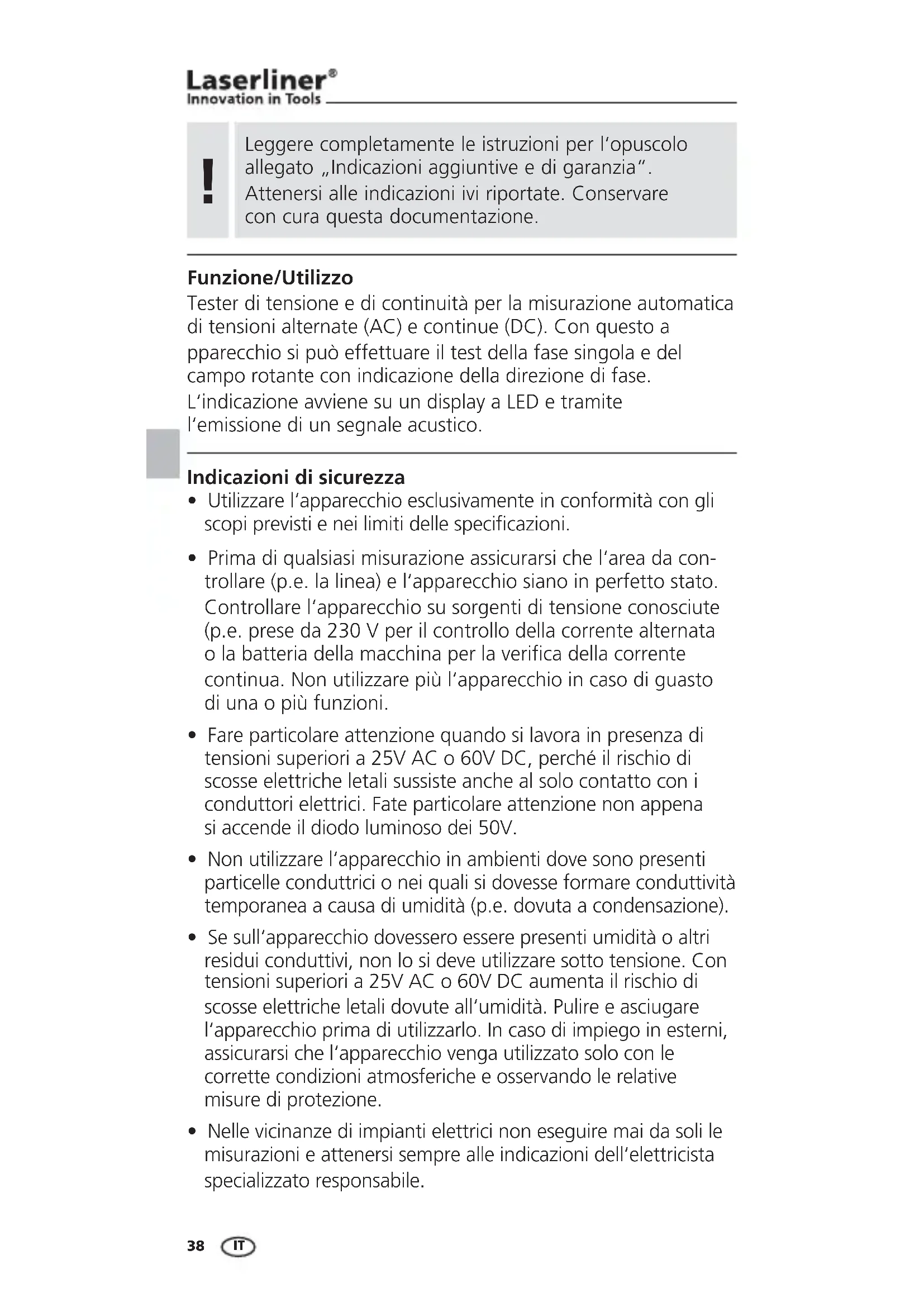

MANUALE UTENTE ActiveMaster Digital Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Funzione/Utilizzo

Tester di tensione e di continuità per la misurazione automatica di tensioni alternate (AC) e continue (DC). Con questo a pparecchio si può effettuare il test della fase singola e del campo rotante con indicazione della direzione di fase.

L'indicazione avviene su un display a LED e tramite l'emissione di un segnale acustico.

Indicazioni di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Prima di qualsiasi misurazione assicurarsi che l'area da controllare (p.e. la linea) e l'apparecchio siano in perfetto stato. Controllare l'apparecchio su sorgenti di tensione conosciute (p.e. prese da 230 V per il controllo della corrente alternata o la batteria della macchina per la verifica della corrente continua. Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni.
• Fare particolare attenzione quando si lavora in presenza di tensioni superiori a 25V AC o 60V DC, perché il rischio di scosse elettriche letali sussiste anche al solo contatto con i conduttori elettrici. Fate particolare attenzione non appena si accende il diodo luminoso dei 50V.
• Non utilizzare l'apparecchio in ambienti dove sono presenti particelle conduttrici o nei quali si dovesse formare conduttività temporanea a causa di umidità (p.e. dovuta a condensazione).
• Se sull'apparecchio dovessero essere presenti umidità o altri residui conduttivi, non lo si deve utilizzare sotto tensione. Con tensioni superiori a 25V AC o 60V DC aumenta il rischio di scosse elettriche letali dovute all'umidità. Pulire e asciugare l'apparecchio prima di utilizzarlo. In caso di impiego in esterni, assicurarsi che l'apparecchio venga utilizzato solo con le corrette condizioni atmosferiche e osservando le relative misure di protezione.

• Nelle vicinanze di impianti elettrici non eseguire mai da soli le misurazioni e attenersi sempre alle indicazioni dell'elettricista specializzato responsabile.

• Prima di aprire il vano batterie, staccare l'apparecchio da qualsiasi fonte di corrente.

• L'apparecchio non deve essere appoggiato per più di 30 secondi alle tensioni.
• Afferrare l'apparecchio solo dai manici. Non toccare le punte di misura durante la misurazione.
• Se possibile, non lavorare mai da soli.
• Utilizzare l'apparecchio solo con la classe di sovratensione corretta (CAT II 1000 V senza cappuccio protettivo; CAT III 1000 V + CAT IV 600 V con cappuccio protettivo).

Simboli

Simbolo di pericolo per tensioni elettriche: strutture non protette e sotto tensione all'interno dell'edificio potrebbero rappresentare un serio pericolo per le persone (rischio di una scosse elettriche).

Avviso di luogo pericoloso

Classe di protezione II: l'apparecchio è dotato di un isolamento doppio e rafforzato.

CAT II

Classe di sovratensione II: utenze monofase che vengono collegate a prese normali; p.e. elettrodomestici, utensili portatili.

CAT III

Categoria di sovratensione III: mezzi di esercizio in installazioni fisse e nei casi in cui sono richiesti requisiti particolari di affidabilità e disponibilità degli stessi, p.e. interruttori in installazioni fisse e apparecchi per impiego industriale con attacco continuo all'installazione fissa.

CAT IV

Categoria di sovratensione IV: apparecchi per l'uso nelle vicinanze o direttamente sull'alimentazione dell'impianto elettrico presente nell'edificio e, più precisamente, dalla distribuzione principale verso la rete, come p.e. contatore di elettricità e interruttore di protezione da sovracorrente.

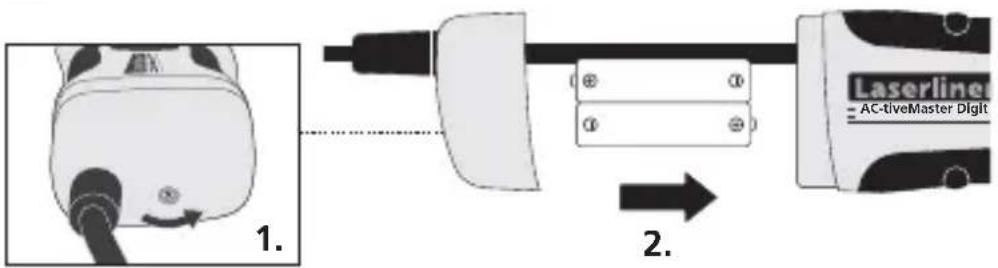

1 Inserimento delle batterie

!

L'apparecchio è subito pronto per l'uso dopo che sono state inserite le batterie e, poiché non ha un interruttore di accensione/spegnimento, è anche sempre attivo. A partire da una tensione di misura di 50V, l'apparecchio non ha nemmeno bisogno della batteria quando è azionato il funzionamento di emergenza.

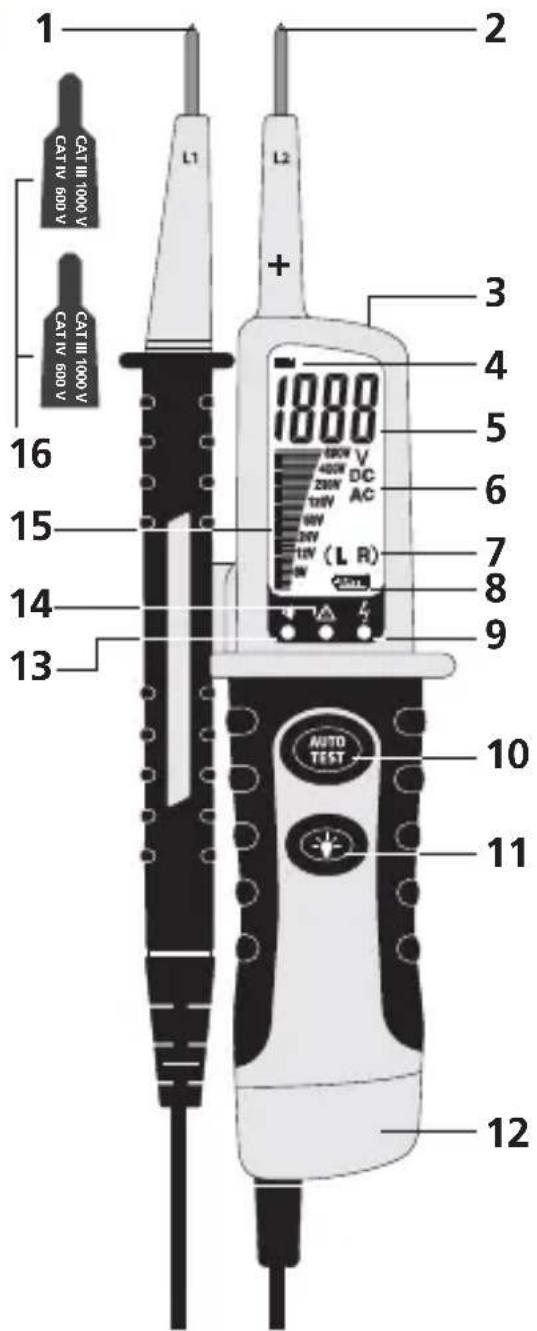

1 Punta di misura -
2 Punta di misura +
3 Minitorcia
4 Indicatore di polarità
5 Indicatore numerico
6 Tipo di tensione AC/DC
7 Direzione campo rotante a sinistra/ destra
8 Batteria quasi scarica
9 LED indicatore di fase, test di tensione unipolare
10 Autotest
11 Torcia ON/OFF
12 Vano batterie
13 LED prova di continuità
14 Avviso di tensione

50 V
15 Istogramma a barre
16 Cappucci protettivi per CAT III 1000 V / CAT IV 600 V

2 Verifica del funzionamento / Autotest

• Verificare il funzionamento del tester di tensione su sorgenti di tensione conosciute
• Collegare le punte di misura (1) e (2). Il LED per la prova di continuità (13) si accende e viene emesso un segnale acustico.
• Premere il tasto „AUTOTEST“. A test riuscito si illumina il LED della prova di continuità (13), tutti i segmenti dell'istogramma e viene emesso un segnale acustico.

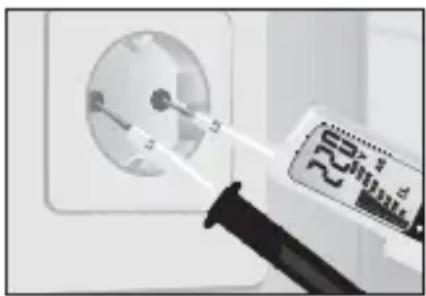

3 Verifica della tensione

Per raggiungere la classe di protezione CAT III 1000 V o CAT IV 600 V, devono essere messi i cappucci allegati sulle punte di misura.

Afferrare l'apparecchio base (+) con la mano destra e la seconda punta di prova (-) con la mano sinistra. Portate le punte sui contatti che devono essere controllati (p.e. linee, prese, ecc.).

- Per raggiungere la classe di protezione CAT III 1000 V o CAT IV 600 V, devono essere messi i cappucci allegati sulle punte di misura.

4 Prova di fase unipolare

• Con la punta di misura L2 create il contatto con il conduttore da verificare, L1 rimane libera durante la misurazione. Se è presente una tensione alternata sul conduttore, si illumina il LED (9).
• La prova di fase unipolare è possibile solo se nell'apparecchio sono state inserite batterie in buono stato.
• Si può eseguire la prova di fase unipolare con tensioni alternate a partire da circa 100V AC.
• Durante il rilevamento del conduttore esterno con prova di fase unipolare, la funzione di visualizzazione può essere compromessa da determinate circostanze (per esempio da dispositivi isolanti di protezione personale o da siti isolati).

La prova di fase unipolare non è adatta a verificare l'assenza di tensione. Per tale scopo è necessaria la prova di fase bipolare.

5 Determinazione della direzione del campo rotante

Campo rotante destro Campo rotoante sinistro

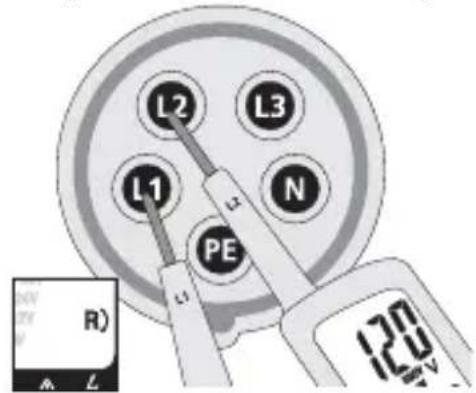

Se viene visualizzato a display il simbolo R (7), la presunta fase L1 è la reale fase L1 e la presunta fase L2 è la reale fase L2.

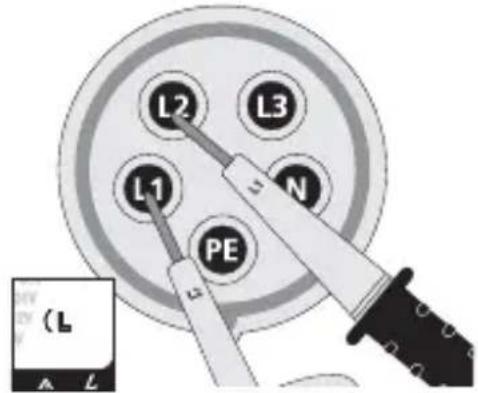

Se viene visualizzato a display il simbolo L (7), la presunta fase L1 è la reale fase L2 e la presunta fase L2 è la reale fase L1.

!

Nella controprova con punte scambiate, deve illuminarsi il simbolo opposto.

6 Minitorcia elettrica

Per accendere la minitorcia tenere premuto il tasto 10. La luce si spegne non appena si smette di fare pressione sul tasto.

7 Calibrazione

Il tester di tensione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

Dati tecnici

Campo di tensione	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Display LC / Risoluzione	3,5 posizioni, 1999 digit / 1 V AC/DC
Tolleranza	da -30% a 0% del valore di lettura
Tolleranza, indicatore num.	V DC: +1.0% of reading +3 digit V AC: +1.5% of reading +5 digit
Rilevamento di tensione automatico
Rilevamento di polarità nel 'intero settore
Rilevamento di portata automatico
Tempo di risposta 2-3 secondi
Gamma frequenze 50/60Hz
Corrente di cresta (AC/DC)	<=(3 mA/2.5 mA)
Durata d'inserimento ED =	30s / 10 min.
Prova di fase unipolare
Campo di tensione 100 ...	690 V AC
Gamma frequenze 50/60Hz
Prova di continuità
Gamma di resistenza < 300 kΩ
Corrente di prova <5μA
Protezione da sovratensioni	690 V AC/DC
Indicazione della direzione del campo rotante
Gamma di tensione (LED) 1	100 ... 400V
Gamma frequenze 50/60Hz
Alimentazione elettrica 2 da	1,5 tipo AAA, LR03, alcali
Temperatura di lavoro da -	10°C a 55°C
Umidità	max. 85% di umidità relativa dell'aria
Categoria di sovratensione	CAT II 1000 V con cappuccio protettivo: CAT III - 1000 V / CAT IV 600 V
Grado di inquinamento 2
Tipo di protezione IP 64
Peso	230 g
Norme di prova	EN 61243-3; EN 61326

Con riserva di modifiche tecniche. 12.11.

!
