ActiveMaster Digital - Mittauslaitteet Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jännitteen ja jatkuvuuden testaaja
Merkki	Laserliner
Malli	ActiveMaster Digital
Jännitealue	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Näyttö	Digitaalinen 3,5-numeroinen, resoluutio 1 V, LED-pylväsdiagrammi
Päätoiminnot	AC/DC-jännitemittaus, yksinapainen vaiheen tarkistus, pyörivän magneettikentän suunnan määritys, jatkuvuustesti, taskulamppu, itsetesti
Virtalähde	2 kpl AAA-paristoja 1,5 V (LR03, alkaliparistot)
Paino	230 g
Käyttölämpötila	-10 °C ... 55 °C
Kosteus	85% RH max
Ylijänniteluokka	CAT II 1000 V; suojakorkilla: CAT III 1000 V / CAT IV 600 V
Suojausluokka	IP 64
Testausstandardit	EN 61243-3, EN 61326
Huolto	Puhdista ja kuivaa ennen käyttöä. Vältä kosteutta ja johtavia jäämiä.
Kalibrointi	Suositellaan kerran vuodessa
Turvallisuus	Älä käytä, jos toimintahäiriö. Testaa tunnetuilla lähteillä ennen käyttöä. Irrota paristot ennen avaamista. Noudata ylijänniteluokkia.
Vaatimustenmukaisuus	WEEE-direktiivi, CE-merkintä

Usein kysytyt kysymykset - ActiveMaster Digital Laserliner

Kuinka asentaa paristot ActiveMaster Digital -testaajaan?

Avaa paristolokeron kansi (merkintä 12) ja aseta 2 kpl AAA 1,5 V -paristoja (LR03, alkaliparistot) napaisuuden mukaisesti. Kun paristot on asennettu, laite on heti käyttövalmis. Sillä ei ole erillistä päälle/pois-kytkintä.

Kuinka tehdä itsetesti?

Yhdistä mittauskärjet (1) ja (2): jatkuvuustestin LEDin (13) pitäisi syttyä ja äänimerkin kuulua. Paina sitten 'AUTOTEST'-painiketta: jos kaikki LEDit syttyvät ja äänimerkki kuuluu, itsetesti on onnistunut.

Kuinka mitata jännite testaajalla?

Kiinnitä suojakorkit tarvittaessa CAT III 1000 V tai CAT IV 600 V -luokkaa varten. Pidä mittauskärkeä (+) oikeassa kädessä ja kärkeä (-) vasemmassa kädessä. Aseta kärjet testattaviin koskettimiin. Laite aktivoituu automaattisesti jännitteille >4,5 V ja näyttää numeerisen ja graafisen arvon.

Kuinka tarkistaa vaiheen olemassaolo (yksinapainen tarkistus)?

Jätä L1-kärki vapaaksi. Kosketa testattavaa johdinta L2-kärjellä. Jos vaihtojännite on läsnä (noin 100 V AC min.), vaiheen näyttö-LED (9) syttyy. Tämä testi vaatii toimivat paristot. Se ei korvaa kaksinapaista tarkistusta jännitteettömyyden varmistamiseksi.

Kuinka määrittää pyörivän magneettikentän suunta?

Kytke L1- ja L2-kärjet oletettuihin johtimiin. Jos symboli R (oikea) ilmestyy, vaiheet on tunnistettu oikein. Jos symboli L (vasen) ilmestyy, vaihda kärjet päittäin. Tee vastatesti vaihtamalla kärjet vahvistukseksi.

Mitä tehdä, jos laite ei syty tai ei mittaa?

Tarkista, että paristot on asetettu oikein ja ne ovat toimivia. Testaa laite tunnetulla jännitelähteellä (230 V pistorasia tai akku). Jos jatkuvuustesti (kärjet yhdistetty) ei toimi, paristot saattavat olla tyhjät tai laite on viallinen.

Kuinka puhdistaa ja huoltaa testaaja?

Ennen jokaista käyttöä puhdista ja kuivaa instrumentti. Käytä kuivaa liinaa. Vältä kosteutta, kondensaatiota ja johtavia jäämiä. Kalibrointi suositellaan kerran vuodessa tarkkuuden varmistamiseksi.

Mitkä turvallisuusriskit on huomioitava?

Yli 25 V AC tai 60 V DC jännite voi olla hengenvaarallinen. Älä koskaan työskentele yksin vaarallisten sähköasennusten lähellä. Älä pidä kärkiä kosketuksissa yli 30 sekuntia. Käytä aina asianmukaista ylijänniteluokkaa (CAT II/III/IV).

Kuinka tulkita napaisuusnäyttö?

Napaisuusnäyttö (4) näyttää mitatun jännitteen merkin: '+' positiiviselle napaisuudelle, '-' negatiiviselle. Tämä toimii koko jännitealueella tasavirralle.

Mitä ylijänniteluokat CAT II, CAT III ja CAT IV tarkoittavat?

CAT II koskee laitteita, jotka on kytketty kotitalouspistorasioihin (yksivaiheiset). CAT III koskee kiinteitä asennuksia (sähkökeskukset). CAT IV koskee virtalähdettä (mittarit, katkaisijat). Laite toimitetaan suojakorkkien kanssa, jotta se voidaan muuttaa CAT II:sta CAT III/IV:ksi.

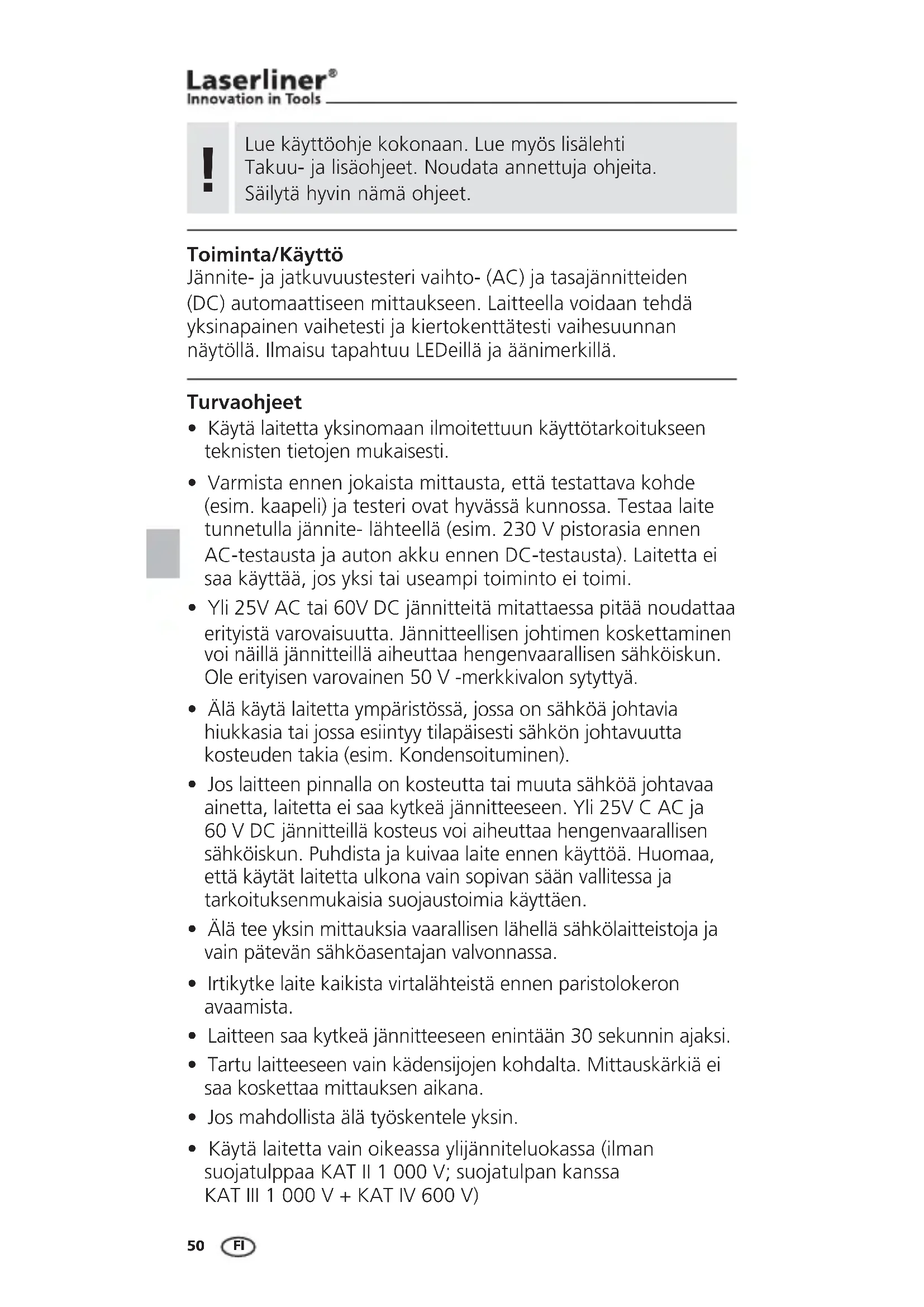

KÄYTTÖOHJE ActiveMaster Digital Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta/Käyttö

Jännite- ja jatkuvuustesteri vaihto- (AC) ja tasajännitteiden (DC) automaattiseen mittaukseen. Laitteella voidaan tehdä yksinapainen vaihetesti ja kiertokenttätesti vaihesuunnan näytöllä. Ilmaisu tapahtuu LEDeillä ja äänimerkillä.

Turvaohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli) ja testeri ovat hyvässä kunnossa. Testaa laite tunnetulla jännite- lähteellä (esim. 230 V pistorasia ennen AC-testausta ja auton akku ennen DC-testausta). Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi.
• Yli 25V AC tai 60V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun. Ole erityisen varovainen 50 V -merkkivalon sytyttyä.
• Älä käytä laitetta ympäristössä, jossa on sähköä johtavia hiukkasia tai jossa esiintyy tilapäisesti sähkön johtavuutta kosteuden takia (esim. Kondensoituminen).
• Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Yli 25V C AC ja 60 V DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen sähköiskun. Puhdista ja kuivaa laite ennen käyttöä. Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Älä tee yksin mittauksia vaarallisen lähellä sähkölaitteistoja ja vain pätevän sähköasentajan valvonnassa.
• Irtikytke laite kaikista virtalähteistä ennen paristolokeron avaamista.
• Laitteen saa kytkeä jännitteeseen enintään 30 sekunnin ajaksi.
• Tartu laitteeseen vain kädensijojen kohdalta. Mittauskärkiä ei saa koskettaa mittauksen aikana.
• Jos mahdollista älä työskentele yksin.
• Käytä laitetta vain oikeassa ylijänniteluokassa (ilman suojatulppaa KAT II 1 000 V; suojatulpan kanssa KAT III 1 000 V + KAT IV 600 V)

Symbolit

Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, jännitteelliset osat kotelon sisällä saattavat aiheuttaa sähköiskuvaaran.

Varoitus vaarakohdasta

Suojausluokka II: Testerissä on vahvistettu tai kaksinkertainen eristys.

CAT II

Ylijänniteluokka II: Yksivaiheinen tavalliseen pistorasiaan kytkettävä laite, esim.: kotitalouskoneet, kannettavat työkalut.

CAT III

Ylijännitekategoria III: Kiinteisiin asennuksiin sisältyvät apuvälineet ja sellaiset tapaukset, joissa asetetaan erityisvaatimuksia apuvälineiden luotettavuudelle ja käytettävydelle, esim. kiinteiden asennusten kytkimet ja teollisuudessa käytettävät kiinteästi asennetut ja jatkuvasti sähköverkkoon liitettyinä olevat laitteet.

CAT IV

Ylijänniteluokka IV: Luokkaan kuuluvia sähkölaitteita käytetään asennuksen liittymiskohdassa ennen pääkeskusta, tällaisia laitteita on esim. sähkömittarit, päävarokkeet ja tariffinohjauslaitteet.

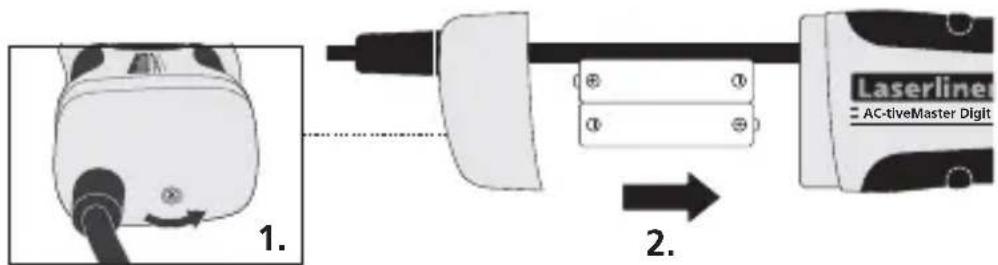

1 Paristojen asettaminen

Laite on paristojen asettamisen jälkeen käyttövalmis. Laitteessa ei ole on/off-kytkintä. Laite on siis aina aktiivisena. Yli 50 V mittausjännitteillä laite toimii varatilassa myös ilman paristoa.

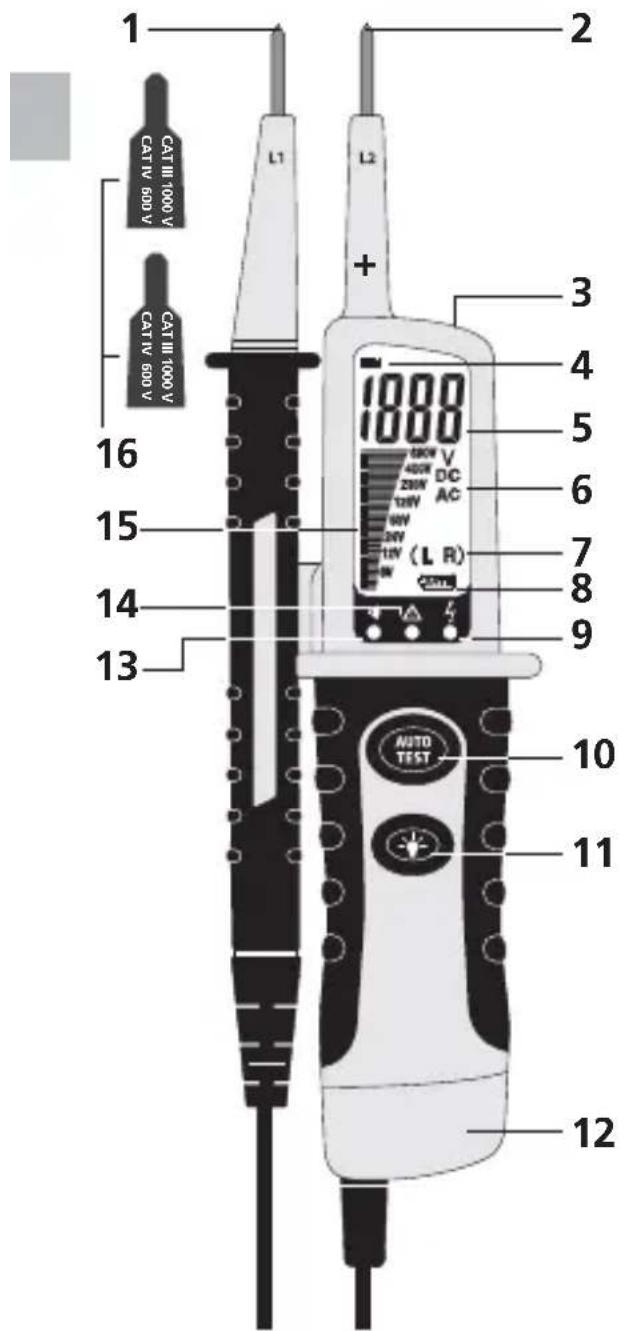

1 Mittauskärki -
2 Mittauskärki +
3 Valaisin
4 Napaisuuden näyttö
5 Numeerinen näyttö
6 Jännitelaji AC / DC
7 Kiertokenttäsuunta vasen / oikea
8 Paristot tyhjenemässä
9 Ledi: yksinapaisen jännitetestin vaiheen näyttö
10 Itsetesti
11 Valaisin ON / OFF
12 Paristolokero
13 Johtavuustestin Iedi
14 Jännitevaroitus > 50 V
15 Palkkinäyttö
16 Suojatulpat luokkiin KAT III 1 000V / KAT IV 600V

2 Toiminnan tarkastus/Itsetesti

• Testaa jännitetesteri tunnetulla jännitelähteellä
• Yhdistä mittapäät (1) ja (2). Jatkuvuus-LED (13) syttyy ja äänimerkki kuuluu.
• Paina AUTOTEST-painiketta. Kun testi on onnistunut, syttyy johtavuustestin ledi (13), kaikki palkit näkyvät ja kuuluu merkkiääni.

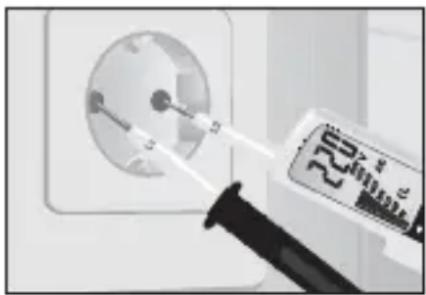

3 Jännitteen testaus

Laitteen käyttämiseksi suojausluokassa KAT III 1 000 V tai KAT IV 600 V, työnnä molemmat oheiset suojatulpat mittauskärkiin.

Ota laite (+) oikeaa käteen ja toinen mittauskärki (-) vasempaan käteen. Kosketa mittauskärjillä testattavaa kohdetta (esim. kaapeli, pistorasia jne.).

- Jännitteenkoetin aktivoituu automaattisesti, kun jännite on yli 4,5 V. Laite näyttää mitatun jännitteen numeerisesti ja palkeilla.

4 Yksinapainen vaihetesti

• Kosketa mitattavaa johdinta mittauskärjellä L2. L1 jää vapaaksi mittauksen ajan. Jos johtimessa on vaihtojännite, palaa ledi (9).
• Yksinapainen vaihetesti on mahdollinen vain, kun paristot ovat paikoillaan ja hyvässä kunnossa.
• Yksinapaisen vaihetestin voi tehdä vaihtojännitteestä n. 100 V AC alkaen.
• Kun vaihejohdinta määritetään yksinapaisella vaihetestillä, tietyt tekijät voivat haitata näyttötoimintoa (esim. eristävät suojamateriaalit tai eristetty asennuspaikka).

Yksinapainen vaihetesti ei sovellu jännitteettömyyden testaamiseen. Tähän tulee käyttää kaksinapaista vaihetestiä.

5 Kiertokenttäsuunnan määrittäminen

Kiertokenttä oikealle Kiertokenttä vasemmalle

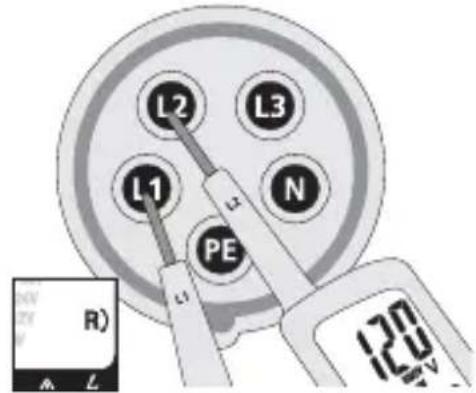

Jos näyttöön tulee symboli R (7), oletettu vaihe L1 on todellinen vaihe L1 ja oletettu vaihe L2 on todellinen vaihe L2.

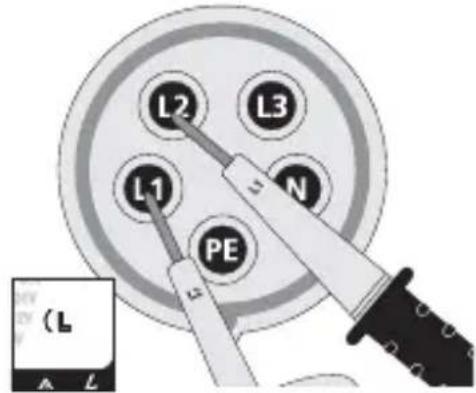

Jos näyttöön tulee symboli L (7), oletettu vaihe L1 on todellinen vaihe L2 ja oletettu vaihe L2 on todellinen vaihe L1.

!

Varmistustestissä vaihdetuilla mittapäillä vastakkaisen symbolin pitää syttyä.

6 Valaisin

Kytke valaisin päälle pitämällä näppäin 10 painettuna. Valo sammuu, kun vapautat näppäimen.

7Kalibrointi

Jännitetesteri pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikka- laitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

Tekniset tiedot

Jännitealue	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
LC-näyttö / tarkkuus	3,5 merkkiä, suurin näyttämä1 999 / 1 V AC/DC
Toleranssi -30 - 0 % näyttö	arvosta
Toleranssin num. näyttö	V DC: +1,0 % lukemasta+3 numeroaV AC: +1,5 % lukemasta+5 numeroa
Jännitteen tunnistus automaattisesti
Napaisuuden tunnistus koko alue
Alueen tunnistus automaattisesti
Vasteaika 2 - 3 s
Taajuusalue 50/60Hz
Huippuvirta (AC / DC) <= (3 mA / 2,5 mA)
Päällekytkentäaika ED = 30 s / 10 min.
Yksinapainen vaihetesti
Jännitealue 100 ... 690 V AC
Taajuusalue 50/60 Hz
Jatkuvuustesti
Resistanssialue < 300 kΩ
Koestusvirta <5μA
YlijännitesuojaA690 V AC/DC
Kiertokentän suunnan näyttö
Jännitealue (LE Dit) 100 ... 400V
Taajuusalue 50/60 Hz
Virtalähde	2 x 1,5 tyyppi AAA, LR03, alkali
Käyttölämpötila	-10°C ... 55°C
Kosteus	enintään 85 % suhteellinen kosteus
Ylijänniteluokka	KAT II 1 000 Vsuojatulpalla:KAT III - 1 000 V, KAT IV - 600 V
Likaantumisaste	2
Kotelointiluokka	IP 64
Paino	230 g
Testistandardit	EN 61243-3; EN 61326

Tekniset muutokset mahdollisia. 12.11.

!
