Produkttype	Spændings- og gennemgangstester
Mærke	Laserliner
Model	ActiveMaster Digital
Spændingsområde	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
Display	Digitalt 3,5 positioner, opløsning 1 V, LED-søjlediagram
Hovedfunktioner	Måling AC/DC spænding, enpolet fasekontrol, bestemmelse af roterende magnetfelt retning, gennemgangstest, lommelygte, selvtest
Strømforsyning	2 AAA 1,5 V batterier (LR03, alkaliske)
Vægt	230 g
Driftstemperatur	-10 °C til 55 °C
Fugtighed	85% RH maks
Overspændingskategori	CAT II 1000 V; med beskyttelseshætte: CAT III 1000 V / CAT IV 600 V
Beskyttelsestype	IP 64
Teststandarder	EN 61243-3, EN 61326
Vedligeholdelse	Rengør og tør før brug. Undgå fugt og ledende rester.
Kalibrering	Anbefales en gang om året
Sikkerhed	Må ikke anvendes ved funktionsfejl. Test på kendte kilder før brug. Fjern batterierne før åbning. Overhold overspændingskategorierne.
Overensstemmelse	WEEE-direktivet, CE-mærkning

Ofte stillede spørgsmål - ActiveMaster Digital Laserliner

Hvordan installeres batterierne i ActiveMaster Digital testeren?

Åbn batterirumsdækslet (reference 12) og indsæt 2 AAA 1,5 V batterier (LR03, alkaliske) med korrekt polaritet. Når batterierne er installeret, er enheden straks driftsklar. Den har ingen separat tænd/sluk-knap.

Hvordan udføres selvtesten?

Forbind målespidserne (1) og (2): LED'en for gennemgangstest (13) skal lyse, og der skal lyde et signal. Tryk derefter på 'AUTOTEST'-knappen: Hvis alle LED'er lyser og et signal lyder, er selvtesten bestået.

Hvordan måles spænding med testeren?

Fastgør beskyttelseshætterne til CAT III 1000 V eller CAT IV 600 V om nødvendigt. Hold målespidsen (+) i højre hånd og spidsen (-) i venstre hånd. Placer spidserne på de kontakter, der skal testes. Enheden aktiveres automatisk ved spændinger >4,5 V og viser den numeriske og grafiske værdi.

Hvordan kontrolleres tilstedeværelsen af en fase (enpolet kontrol)?

Lad spids L1 være fri. Rør ved den leder, der skal testes, med spids L2. Ved tilstedeværelse af vekselspænding (ca. 100 V AC min.) lyser faseindikator-LED'en (9). Denne test kræver batterier i god stand. Den erstatter ikke en bipolarkontrol for at verificere spændingsfrihed.

Hvordan bestemmes retningen af det roterende magnetfelt?

Forbind spidserne L1 og L2 til de formodede ledere. Hvis symbolet R (højre) vises, er faserne korrekt identificeret. Hvis symbolet L (venstre) vises, vend spidserne. Udfør en modprøve ved at vende spidserne for bekræftelse.

Hvad gør jeg, hvis enheden ikke tænder eller ikke måler?

Kontrollér, at batterierne er korrekt indsat og i god stand. Test enheden på en kendt spændingskilde (230 V stikkontakt eller batteri). Hvis gennemgangstesten (forbundne spidser) ikke virker, kan batterierne være afladede eller enheden defekt.

Hvordan rengøres og vedligeholdes testeren?

Før hver brug, rengør og tør instrumentet. Brug en tør klud. Undgå fugt, kondens og ledende rester. Kalibrering anbefales en gang om året for at sikre nøjagtighed.

Hvilke sikkerhedsrisici skal man være opmærksom på?

En spænding over 25 V AC eller 60 V DC kan være dødelig. Arbejd aldrig alene i nærheden af farlige elektriske installationer. Hold ikke spidserne i kontakt i mere end 30 sekunder. Brug altid den korrekte overspændingskategori (CAT II/III/IV).

Hvordan fortolkes polaritetsdisplayet?

Polaritetsdisplayet (4) viser tegnet på den målte spænding: '+' for positiv polaritet, '-' for negativ. Dette fungerer over hele spændingsområdet for jævnstrøm.

Hvad betyder overspændingskategorierne CAT II, CAT III og CAT IV?

CAT II vedrører enheder tilsluttet stikkontakter i hjemmet (enfaset). CAT III vedrører faste installationer (tavler). CAT IV vedrører strømkilden (målere, afbrydere). Enheden leveres med beskyttelseshætter for at skifte fra CAT II til CAT III/IV.

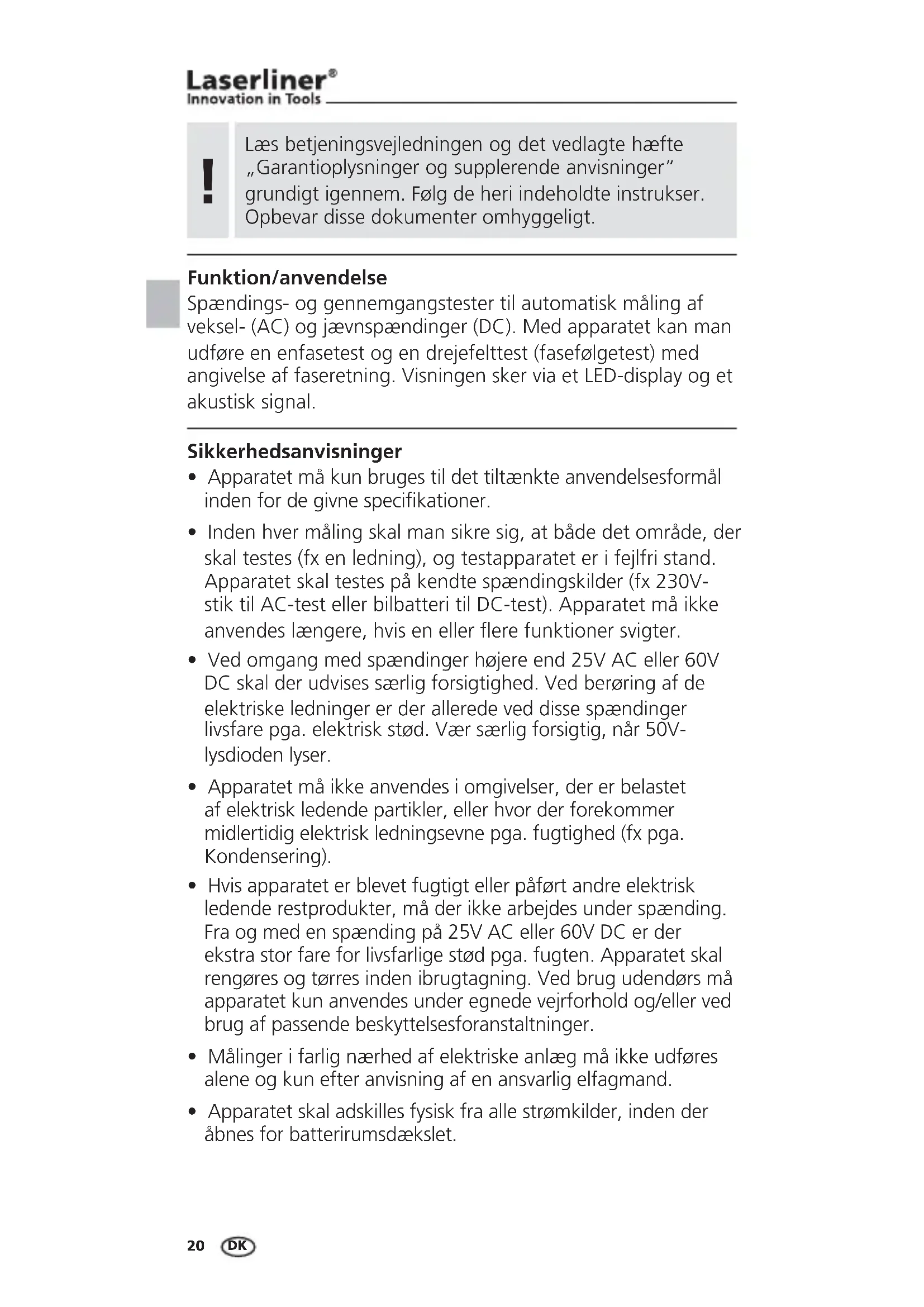

BRUGSANVISNING ActiveMaster Digital Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion/anvendelse

Spændings- og gennemgangstester til automatisk måling af veksel- (AC) og jævnspændinger (DC). Med apparatet kan man udføre en enfasetest og en drejefelttest (fasefølgetest) med angivelse af faseretning. Visningen sker via et LED-display og et akustisk signal.

Sikkerhedsanvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230V-stik til AC-test eller bilbatteri til DC-test). Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter.
• Ved omgang med spændinger højere end 25V AC eller 60V DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød. Vær særlig forsigtig, når 50V-lysdioden lyser.
• Apparatet må ikke anvendes i omgivelser, der er belastet af elektrisk ledende partikler, eller hvor der forekommer midlertidig elektrisk ledningsevne pga. fugtighed (fx pga. Kondensering).
• Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra og med en spænding på 25V AC eller 60V DC er der ekstra stor fare for livsfarlige stød pga. fugten. Apparatet skal rengøres og tørres inden ibrugtagning. Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• Målinger i farlig nærhed af elektriske anlæg må ikke udføres alene og kun efter anvisning af en ansvarlig elfagmand.

• Apparatet skal adskilles fysisk fra alle strømkilder, inden der åbnes for batterirumsdækslet.

• Apparatet må ikke være sluttet til spændinger i mere end 30 sekunder ad gangen.

• Apparatet må kun holdes i grebene. Man må ikke røre ved målespidserne under målingen.
• Sørg så vidt muligt for aldrig at arbejde alene.
• Apparatet må kun anvendes i den rigtige overspændingskategori (uden beskyttelseshætte CAT II 1000 V; med beskyttelseshætte CAT III 1000 V + CAT IV 600 V)

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende komponenter i husets indre kan være tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød.

Advarsel mod farligt sted

Beskyttelsesklasse II: Prøveapparatet har forstærket eller dobbelt isolering.

CAT II

Overspændingskategori II: Enfasede forbrugere, som sluttes til normale stikkontakter; fx: Husholdningsapparater, bærbare værktøjer.

CAT III

Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelighed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation.

CAT IV

Overspændingskategori IV: Apparater til anvendelse på eller i nærheden af forsyningen af den elektriske installation i bygninger, nærmere bestemt fra hovedfordelingen i retning af lysnettet, fx elmålere, overbelastningssikringer (HFI-relæer) og rundstyringsapparater (,ripple control').

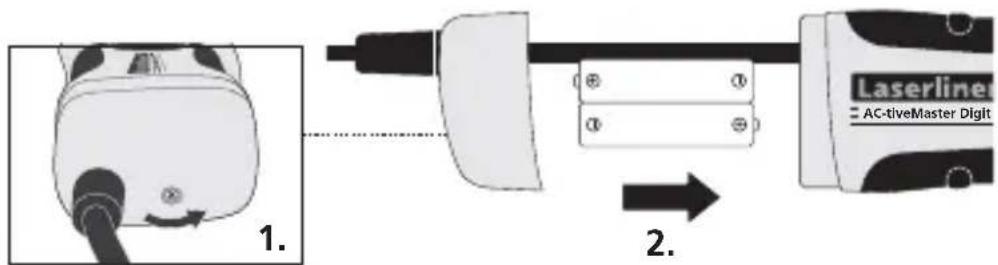

1 Indsættelse af batterier

!

Apparatet er klar til brug, så snart batterierne er indsat. Apparatet har ingen separat Tænd/Slukkontakt og er dermed altid aktivt. Fra og med en målespænding på 50V kan apparatet også arbejde uden batteri i nøddrift.

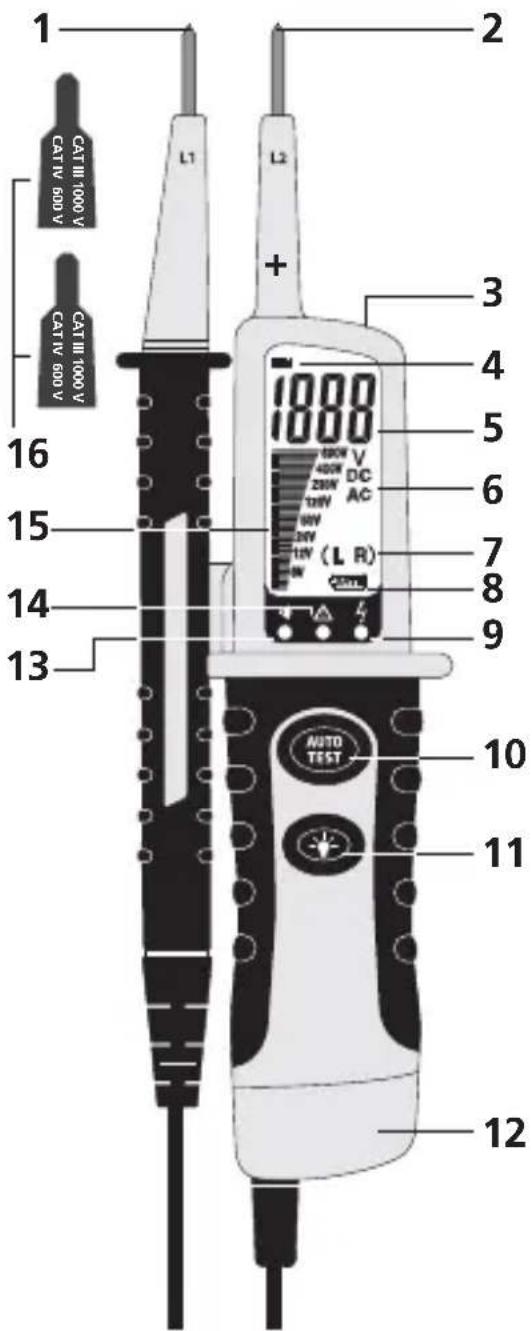

1 Målespids -
2 Målespids +
3 Lommelygte
4 Polaritetsindikator
5 Numerisk visning
6 Spændingstype AC/DC
7 Fasefølge venstre / højre
8 Batteriladning lav
9 LED-faseindikator enpolet spændingstest
10 Selvtest
11 Lommelygte tænd/sluk
12 Batterirum
13 LED- gennemgangstest
14 Spændingsadvarsel

50 V
15 Søjlediagram-display
16 Beskyttelseshætter CAT III - 1000V / CAT IV - 600V

• Afprøv spændingstesteren på kendte spændingskilder
• Tilslut målespids (1) og (2). LED for gennemgangstesten (13) lyser, og der lyder et signal.
• Tryk på knappen „AUTOTEST“. Ved vellykket test lyser LED'en for gennemgangstesten (13), alle søjlediagrammets segmenter lyser, og der lyder et signal.

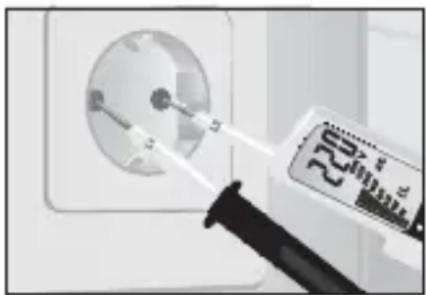

3 Spændingstest

For at opnå beskyttelsesklasse CAT III 1000 V eller CAT IV 600 V skal de medfølgende beskyttelseshætter sættes på målespidserne.

Man tager basisapparatet (+) i sin højre hånd og den 2. testspids (-) i sin venstre hånd. Herefter sætter man målespidserne til de kontakter, der skal testes (fx ledning, stikforbindelse, osv.).

- Spændingstesteren er automatisk aktiv fra en spænding > 4,5 V og viser den målte spænding både numerisk og som søjlediagram.

4 Enpolet fasetest

• Bring målespidsen L2 i kontakt med den ledning, der skal testes; L1 anvendes ikke til målingen. Hvis der er en vekselspænding i ledningen, lyser LED'en (9).
• Den enpolede fasetest er kun mulig, hvis de isatte batterier er i god stand.
• Den enpolede fasetest kan udføres fra og med en vekselspænding på ca. 100V AC.
• Når man bestemmer faseledningen (yderlederen) ved hjælp af den enpolede fasetest, kan visningsfunktionen påvirkes under visse forhold (fx ved isolerende kropsværnemidler eller på isolerede lokaliteter).

Den enpolede fasetest er ikke beregnet til test for spændingsfri tilstand („spændingsfrihed“). Til dette formål kræves den topolede fasetest.

Ved kontraprøven med ombyttede prøvespidser skal det modsatte symbol lyse.

6 Lommelygte

Man tænder lommelygten ved at holde knappen 10 inde. Lygten slukker automatisk igen, så snart knappen slippes.

7 Kalibrering

Spændingstesteren skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

www.laserliner.com/info

Tekniske data

Spændingsområde	12, 24, 36, 50, 120, 230, 400, 690 V AC/DC
LC-display / opløsning	3,5 cifre, max visning: 1999 / 1 V AC/DC
Tolerance -30%...0% af aflæsningsværdien
Tolerance num. visning	V DC: +1,0% af måletal +3 cifreV AC: +1,5% af måletal +5 cifre
Spændingsdetektering automatisk
Polaritetsdetektering totalt område
områdedetektering automatisk
Responstid 2-3 sekunder
Frekvensområde 50/60Hz
Spidsstrøm (AC/DC)A<= (3 mA / 2,5 mA)
Brugstid ED = 30s / 10 min.
Enpolet fasetest
Spændingsområde 100 ...	690 V AC
Frekvensområde 50/60 Hz
Gennemgangstest
Modstandsområde < 300 kΩ
TeststrømA<5μA
Overspændingsbeskyttelse	A690 V AC/DC
Visning af fasefølge
Spændingsområde(LED'er)	100 ... 400V
Frekvensområde 50/60Hz
StrømforsyningA2 x 1,5 type AAA, LR03, alkali
Arbejdstemperatur -10°C ..	55°C
Fugtighed max 85% relativ	luftfugtighed
Overspændingskategori	CAT II 1000 Vmed beskyttelseshætte:CAT III - 1000 V / CAT IV 600 V
Tilsmudsningsgrad	2
Beskyttelsesmåde	IP 64
Vægt	230 g
Testnormer	EN 61243-3; EN 61326

Forbehold for tekniske ændringer. 12.11.

!
