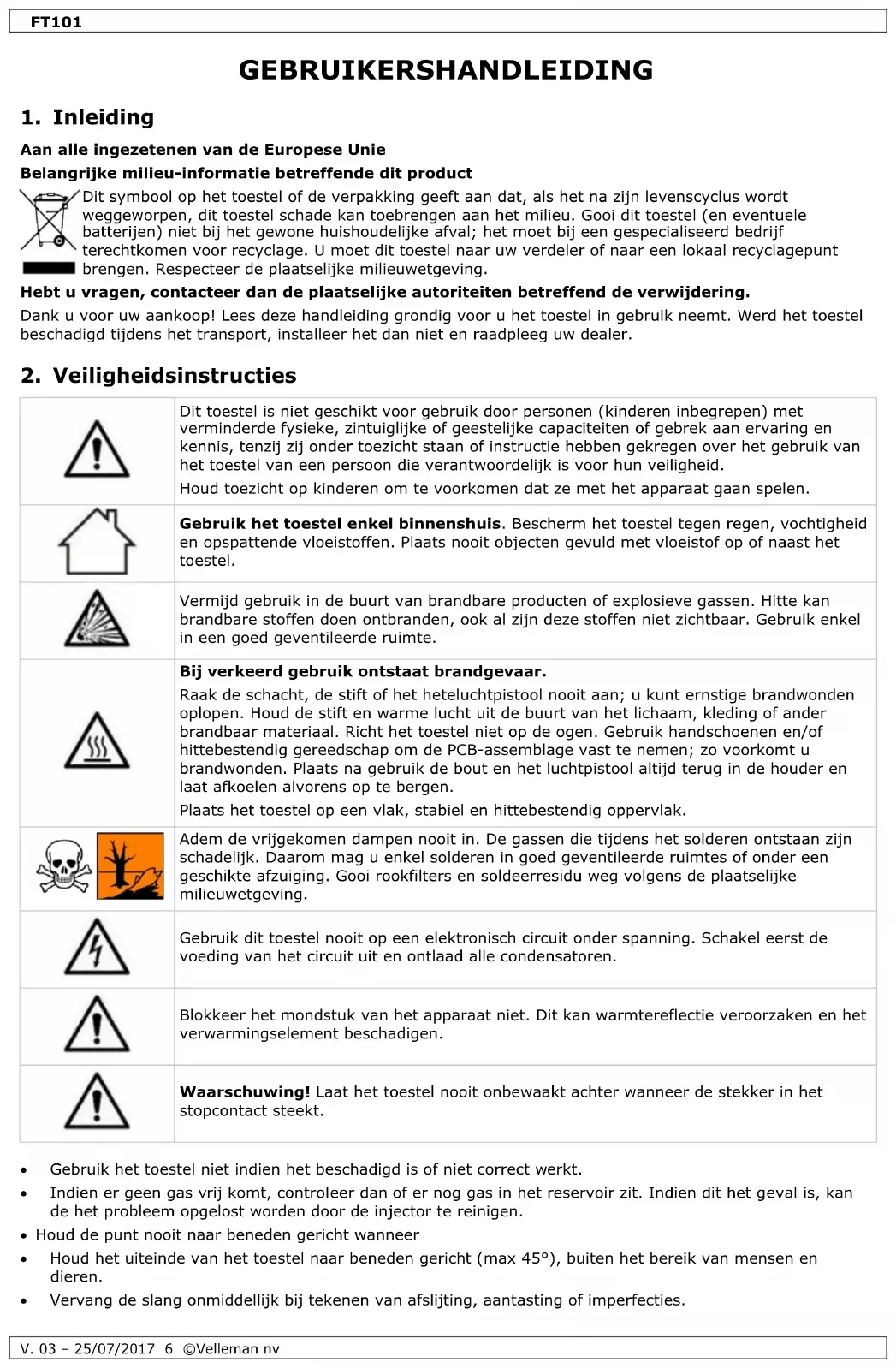

GEBRUIKSAANWIJZING FT101 Toolland

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffend de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.

Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Hitte kan brandbare stoffen doen ontbranden, ook al zijn deze stoffen niet zichtbaar. Gebruik enkel in een goed geventileerde ruimte.

Bij verkeerd gebruik ontstaat brandgevaar. Raak de schacht, de stift of het heteluchtpistool nooit aan; u kunt ernstige brandwonden oplopen. Houd de stift en warme lucht uit de buurt van het lichaam, kleding of ander brandbaar materiaal. Richt het toestel niet op de ogen. Gebruik handschoenen en/of hittebestendig gereedschap om de PCB-assemblage vast te nemen; zo voorkomt u brandwonden. Plaats na gebruik de bout en het luchtpistool altijd terug in de houder en laat afkoelen alvorens op te bergen. Plaats het toestel op een vlak, stabiel en hittebestendig oppervlak.

Adem de vrijgekomen dampen nooit in. De gassen die tijdens het solderen ontstaan zijn schadelijk. Daarom mag u enkel solderen in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens de plaatselijke milieuwetgeving.

Gebruik dit toestel nooit op een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit uit en ontlaad alle condensatoren.

Blokkeer het mondstuk van het apparaat niet. Dit kan warmtereflectie veroorzaken en het verwarmingselement beschadigen.

Waarschuwing! Laat het toestel nooit onbewaakt achter wanneer de stekker in het stopcontact steekt.

Gebruik het toestel niet indien het beschadigd is of niet correct werkt. Indien er geen gas vrij komt, controleer dan of er nog gas in het reservoir zit. Indien dit het geval is, kan de het probleem opgelost worden door de injector te reinigen. Houd de punt nooit naar beneden gericht wanneer Houd het uiteinde van het toestel naar beneden gericht (max 45°), buiten het bereik van mensen en dieren. Vervang de slang onmiddellijk bij tekenen van afslijting, aantasting of imperfecties.FT101

V. 03 – 25/07/2017 7 ©Velleman nv

Vermijd het draaien en oververhitten van de slang. Waarschuwing! Bij het afsluiten van het toestel blijft er mogelijks nog wat gas achter in de verlengbuis en kan de vlam nog eventjes nabranden.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Schroef de verlengbuis op de handgreep en schroef vast met een moersleutel. Schroef de brander op het uiteinde van de verlengbuis en schroef vast met een moersleutel. Verbind 1 uiteinde van de slang met de handgreep en het andere uiteinde met de drukregelaar.

4.2 Het reservoir aansluiten

Zorg ervoor dat de reservoirklep gesloten is. Vervang de afdichting indien deze beschadigd is of ontbreekt. Verbind het volledig gemonteerde toestel met de reservoirklep en schroef de moer van de regelaar vast met een moersleutel. Verzegeling controleren

Zorg ervoor dat de reservoirklep gesloten is. Sluit de knop op het handvat Koppel de regelaar los van de reservoirklep door de moer met een gepaste moersleutel los te schroeven.

De (de)montage van het toestel dient steeds in een goed geventileerde ruimte te gebeuren, bij voorkeur buiten en buiten het bereik van ontvlambare materialen of substanties, van gloeiende bronnen (zoals naakte vlammen, aangestoken sigaretten, elektrische ringen, enz), en ver verwijderd van mensen en dieren. Gebruik het toestel niet indien de afdichting beschadigd is of ontbreekt.

5.1 Het toestel inschakelen

Draai de knop van de reservoirklep in tegenwijzerzin. Draai de regelknop op de handgreep lichtjes in tegenwijzerzin. Steek onmiddellijk een gasvlam aan dicht bij de brander met een lucifer of ontsteker.

Trek lichtjes aan de gashendel voor maximaal vermogen.

5.3 Het toestel uitschakelen

Sluit de reservervoirklep door de knop in wijzerzin te draaien. Laat de vlam uitdoven. Sluit de regelknop van de handgreep door draai de hendel in wijzerzin te draaien.

6. Reiniging en onderhoud

laat toestel afkoelen voor het onderhoud. Gebruik enkel origine reserveonderdelen en accessoires. Indien deze instructies het probleem niet oplossen, moet u de brander terugbrengen naar uw verdeler.

6.1 Verzegeling controleren

Werk buiten om de verzegeling van het toestel na te gaan. Gebruik geen vlam, maar wel speciale detectoren of zeepsop. brandt oppervlakte naar. Bubbels of schuim op het toestel zijn indicaties van gaslekken.FT101

Indien er gas ontsnapt uit het toestel (gasgeur), moet u het toestel onmiddellijk buiten brengen, buiten bereik van ontvlambare voorwerpen, en vervolgens de verzegeling controleren.

6.3 Controle van de gaspatroonlading

Zorg ervoor dat de branderklep gesloten is en draai de regelnop in wijzerzin. Schud en ga na of u de gasvloeistof kunt horen.

6.4 Reiniging van de injector

Schroef de injector los met een moersleutel van 7 mm. Reinig de injector en schroef deze vervolgens volledig vast. Verzegeling controleren

Gebruik geen naalden of spelden om de injector schoon te maken. Dit kan leiden tot schade en vervolgens tot een gevaarlijke werking van de brander leiden. Vervang de injector indien de blokkering niet verwijderd kan worden.

Koppel het toestel los van het reservoir. Bewaar het toestel en het reservoir op een koele, droge en goed geventileerde plaats. Houd het reservoir buiten het bereik van zonlicht. Stel het vat niet bloot aan temperaturen hoger dan 50°C. Houd buiten het bereik van kinderen.

7. Technische specificaties

lengte ................................................................................................................... 60 cm diameter brander ...................................................................................................... 6 cm slang...................................................................................................................... 1.5 m Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.toolland.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.FT101
