1 Leveringsomvang

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Gebruik het apparaat niet, indien het uiterlijk zichtbare schade, bijv. aan de kast, aan bedieningselementen of aan de aansluitbussen, vertoont. Laat het apparaat in geval van twijfel door een specialist controleren.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Het apparaat mag alleen voor vaste installaties worden gebruikt. Het apparaat dient veilig in een vaste installatie te worden bevestigd.

De actor is een onderdeel van de gebouwinstallatie. Bij de planning en realisering moeten de geldende normen en richtlijnen van het betreffende land in acht worden genomen. Werkzaamheden aan het 230V-net mogen alleen door een elektricien (volgens VDE 0100) worden uitgevoerd. Hierbij moeten de geldende voorschriften voor ongevallenpreventie in acht worden genomen. Ter voorkoming van een elektrische schok op het apparaat dient u de netspanning los te koppelen (installatieautomaat uitschakelen). Bij niet-nakoming van de installatie-instructies kunnen brand of andere gevaren ontstaan.

Houd er bij het aansluiten op de apparaatklemmen rekening mee welke kabels en kabeldoorsnedes hiervoor zijn toegestaan.

De vloerverwarmingscontroller mag alleen in combinatie met gemotoriseerde stelaandrijvingen (HmIP-VDMOT) worden gebruikt.

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Met de Homematic IP-vloerverwarmingscontroller kunt u voor elke ruimte afzonderlijk uw vloerverwarming comfortabel en gericht regelen met de smartphone-app of de Homematic IP-wandthermostaat, om zo de binnentemperatuur aan uw eigen behoeften aan te passen. De vloerverwarmingscontroller kan in combinatie met gemotoriseerde stelaandrijvingen (HmIP-VDMOT) worden ingezet voor de regeling van een vloerverwarming met tot 12 verwarmingskringen en kan zowel in de verwarmings- als koelmodus worden gebruikt (indien uw verwarmingsinstallatie deze modus ondersteunt). U kunt het apparaat flexibel met de bijgeleverde schroeven of eenvoudig op een DIN-rail monteren. Dankzij de betrouwbare draadloze communicatie tussen de Homematic IP-apparaten blijft de be-kabeling tot een minimum beperkt.

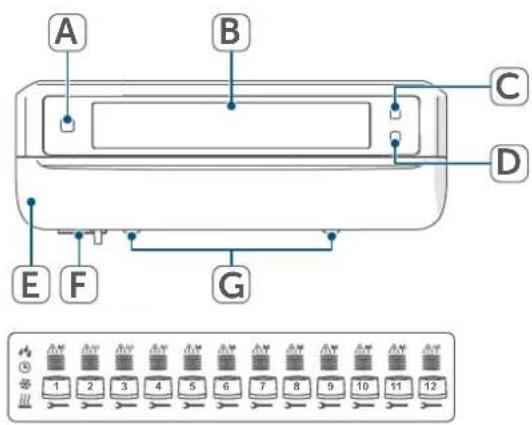

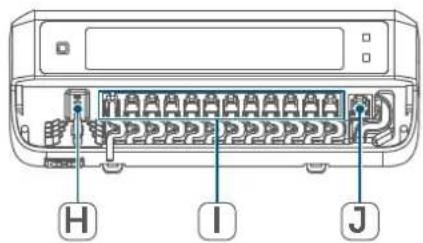

Overzicht apparaten:

(A) Systeemtoets (aanleertoets en led)
(B) Display
(C) Channeltoets (kanaaltoets en ledje)
(D) Selectietoets (kanaaltoets en ledje)
(E) Afdekking
(F) Aansluitbus 230 V\~/50 Hz
(G) Grendelnokken voor DIN-railmon-tage
(H) Aansluitklemmen DC-IN 24 V

(I) Aansluitbussen voor gemotoriseerde aandrijvingen

(J) Aansluitbus voor uitbreidingsbox (optioneel bruikbaar)

A B C D E F G 1 2 3 4 5 6 7 8 9 10 11 12

H I J

Afbeelding 1

Overzicht van het display:

	Indicatie kraanpositie:Indicatie van balken 1 – 5:Kraanpositie >80%Indicatie van balken 1 – 4:Kraanpositie >60%Indicatie van balken 1 – 3:Kraanpositie >40%Indicatie van balken 1 – 2:Kraanpositie >20%Indicatie van balk 1:Kraanpositie >0 %Indicatie zonder balken:Kraanpositie = 0%
→	Steeksleutel
↑↑	Noodbedrijf
↓	Draadloze overdracht
↔	Verwarmen
※	Koelen
∅	Externe schakelklok ac-tief (in combinatie met een Homematic IP Multi IO box con-figureerbaar)
↑	Waarschuwing voor bedauwing

i Meer informatie over de symbolen vindt u op (zie ,11.3.2 Foutcodes op het display' op pagina 126).

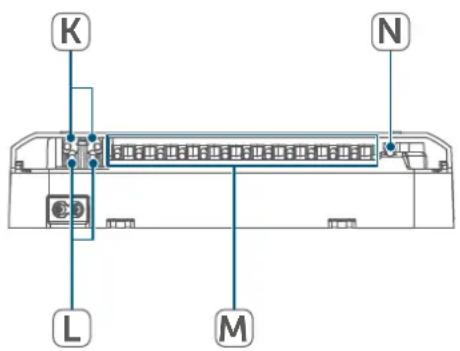

Kabeldoorvoeren:

(K) Kabelgeleiding voor DC-IN
(L) Kabelgeleiding voor DC-IN
(M) Kabelgeleiding voor gemotoriseerde aandrijvingen
(N) Kabelgeleiding voor uitbreidingsbox

K N L M

Afbeelding 2

In tegenstelling tot conventionele, thermische stelaandrijvingen kan de motorische stelaandrijving elke willekeurige kraanpositie die door de vloerverwarmingscontroller wordt berekend, opstarten om de gewenste kamertemperatuur te bereiken. Daardoor wordt een gelijkmatige warmtedoorstroming en een permanente warmteafgifte bereikt. Bij het wisselen van conventionele naar motorische regelaandrijvingen kunnen in zeldzame gevallen bij een hoog ingestelde pompdruk en geringe kraanopeningen doorstroomgeluiden op de verwarmingscircuitverdeler ontstaan. Dit kunt u verhelpen door de pompinstellingen te veranderen of door de parameters van de vloerverwarmingscontroller aan te passen.

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home System en communiceert via het Homematic IP-zendprotocol. Alle apparaten van het systeem kunnen handig en afzonderlijk via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Montage

U kunt de vloerverwarmingscontroller met de meegeleverde schroeven vrij aan de muur monteren of op een DIN-rail plaatsen.

6.1 Montage met schroeven

Ga als volgt te werk om de vloerver-warmingscontroller met de schroeven te monteren:

- Kies een geschikte montageplaats in de omgeving van uw verwarmingscircuitverdeler.

Zorg ervoor dat op de gewenste positie geen leidingen in de muur lopen!

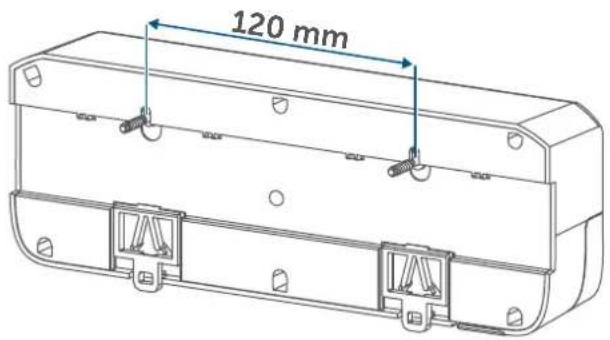

- Markeer twee van de boorgaten op een afstand van 120 mm met een potlood op de muur.

120 mm

Afbeelding 3

• Boor de voorgetekende gaten met een geschikte boor van 6 mm diameter.
• Monteer de vloerverwarmingscontroller door het indraaien van de meegeleverde pluggen en schroeven.

6.2 DIN-railmontage

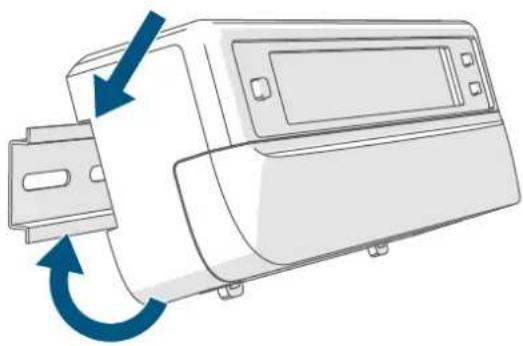

Ga als volgt te werk om de vloerver-warmingscontroller op een DIN-rail te monteren:

• Plaats de vloerverwarmingscontroller op de DIN-rail.
• Vergrendel de vloerverwarmingscontroller door de grendelnokken (G) naar boven te drukken.

- Zorg ervoor dat de grendelnokken compleet vastklikken en het apparaat vast op de rail zit.

7 Inbedrijfstelling

7.1 Installatie-instructies

Lees dit hoofdstuk volledig door, voordat u met het inleren begint. Voor de inbouw van de vloerver-warmingscontroller in een stroomkringverdeler moet het apparaat conform VDE 0603, DIN 43871 (laagspanningsonderverde-ling (NSUV)), DIN 18015-x worden ingebouwd. In dit geval moet het apparaat op een draagrail (DIN-rail) conform EN 50022 worden gemonteerd. Voer de installatie en bedrading uit in overeenstemming met VDE 0100 (VDE 0100-410, VDE 0100-510 enz.). De voorschriften uit de technische aan-sluitvoorwaarden (TAB) van het energiebedrijf moeten in acht worden genomen.

Neem bij de installatie de geva- renaanduidingen conform (zie '3 Gevarenaanduidingen' op pagina 111) in acht.

Toegestane kabeldoorsnedes voor de kabelgeleidingen van de vloerverwarmingscontroller zijn:

Kabeldoorvoer Kabeldoorsnede[mm2]
1 (K) > 8,0
2 (L) > 5,5
3 (M) > 3,6
4 (N) > 4,4

(→zie afbeelding)

Toegestane kabeldoorsnedes voor de aansluiting op de aansluitklemmen (H) van de vloerverwarmingscontroller zijn:

starre kabel: 0,12 – 0,50 mm²

7.2 Installatie

U kunt de vloerverwarmingscontroller met het meegeleverde netsnoer aansluiten op een 230V-contactdoos en zo van spanning voorzien, of u kunt de aansluitklem (H) gebruiken voor de aansluiting op 24 VDC (SELV).

Ga als volgt te werk om de vloerver-warmingscontroller te installeren:

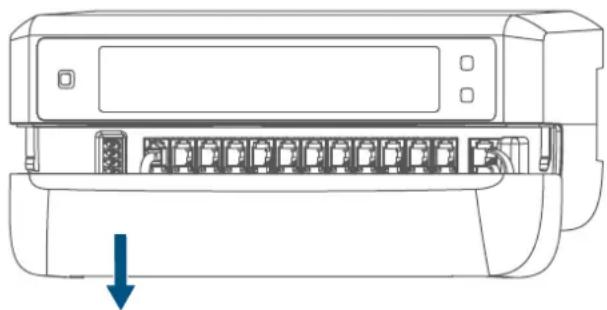

- Open de afdekking (E) door deze naar onderen weg te trekken.

• Sluit (optioneel) een aansluitkabel met 24 VDC op de aansluitklem (H) aan. Voor het aansluiten en loskoppelen van de afzonderlijke draden dient u met een kleine schroeven-draaier de oranje bedieningsknoppen in te drukken.

• Sluit de aansluitkabels van uw kraanaandrijvingen van de verwarmingscircuits op de aansluitbussen (I) aan.

• Sluit (optioneel) de aansluitkabel van uw uitbreidingsbox op de aan-sluitbus (J) aan.

• Sluit de afdekking weer door de afdekking in de daarvoor bestemde geleiderails te plaatsen en de afdekking omhoog te schuiven.
• Steek het netsnoer (optioneel) in een stopcontact.

7.3 Gedrag na het inschakelen van de netspanning

Na het inschakelen van de netspanning is het display (B) permanent aan.

De eerste 3 minuten na het inschakelen van de netspanning bevindt de vloerverwarmingscontroller zich in de inleermodus, voor zover deze nog niet werd ingeleerd. Meer informatie over het inleren vindt u in de volgende paragraaf.

Alle aangesloten kraanaandrijvingen worden na elkaar volledig geopend. Vervolgens voeren de kraanaandrijvingen een adaptatie uit en bepalen hierdoor de kraansluitpositie.

Na een succesvolle adaptatie wordt elke verwarmingszone overeenkomstig de kraanpositie op het display weergegeven.

7.4 Inleren

Lees dit hoofdstuk volledig door, voordat u met het inleren begint.

Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u gedetailleerde informatie in de WebUI-handleiding op onze home-pagewww.homematic-ip.com.

Om de vloerverwarmingscontroller in uw systeem te integreren en met andere apparaten te laten communiceren, moet deze eerst ingeleerd worden. U kunt de vloerverwarmingscontroller ofwel direct op Homematic IP-apparaten (zoals op de wandthermostaat of op de Multi IO box) of op het Homematic IP access point inleren. Bij het direct inleren wordt de configuratie op de wandthermostaat en bij het inleren op het access point via de Homematic IP-appuitgevoerd.

7.4.1 Inleren op de Homematic IP-wandthermostaat

Houd bij het aanleren een mini- mumafstand van 50 cm tussen de apparaten aan.

U kunt het inleerproces annuleren door opnieuw kort op de systeemtoets (A) te drukken. Dit wordt bevestigd door het rood oplichten van het ledje (A).

Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermodus na 3 minuten automatisch beëindigd.

Als u de vloerverwarmingscontroller op een Homematic IP-wandthermostaat wilt inleren, moeten de beide te verbinden apparaten in de inleermodus worden geschakeld. Ga hiervoor als volgt te werk:

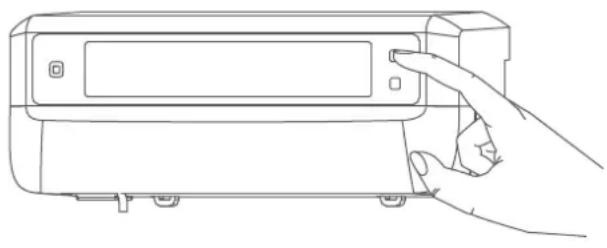

- Selecteer door het kort indrukken van de channeltoets (C) het kanaal waarop u een apparaat wilt inleren. Eén keer indrukken voor kanaal 1, twee keer indrukken voor kanaal 2 enz. Het betreffende kanaal wordt op het display (B) weergegeven.

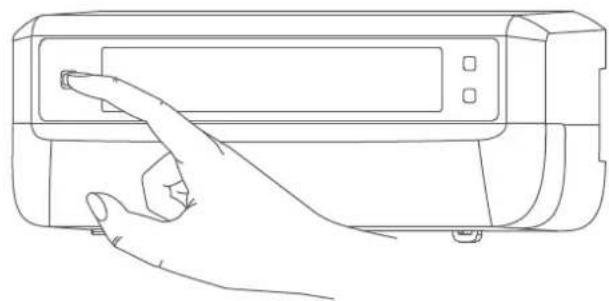

• Druk gedurende 4 s op de systeemtoets (A) tot het ledje snel oranje begint te knipperen. De inleermodus voor het geselecteer-de kanaal is gedurende 3 minuten actief.
• Druk gedurende minimaal 4 s op de systeemtoets van de wandthermostaat om de inleermodus te activeren. Het ledje knippert oranje.

Het succesvol inleren wordt gesignaleerd door het groen knipperen van het ledje (A).

Als het inleerproces niet succesvol is geweest, licht het ledje rood op. Probeer het opnieuw.

7.4.2 Inleren op de Homematic IP Multi IO box

Als u de vloerverwarmingscontroller op een Homematic IP Multi IO box wilt inleren, moeten de beide te verbinden apparaten in de inleermodus worden geschakeld. Ga hiervoor als volgt te werk:

• Druk zo vaak kort op de channel-toets (C) tot alle kanalen op het display (B) worden weergegeven (→zie afbeelding).
• Druk gedurende 4 s op de systeemtoets (A) tot het ledje (A) snel oranje begint te knipperen (→zie afbeelding). De inleermodus is 3 minuten actief.

Het succesvol inleren wordt gesignaleerd door het groen knipperen van het ledje (A).

Als het inleerproces niet succesvol is geweest, licht de led rood op. Probeer het opnieuw.

7.4.3 Een

vloerverwarmingscontroller toevoegen

Ga als volgt te werk om aan het systeem of de bestaande apparaten een vloerverwarmingscontroller toe te voegen:

- Leer eerst de nieuwe vloerverwarmingscontroller op de bestaande vloerverwarmingscontroller in. Breng hiervoor door lang (min. 4 s) op de systeemtoets (A) te drukken de vloerverwarmingscontroller in de inleermodus ( zie afbeelding).

- Activeer de inleermodus op de nieuwe vloerverwarmingscontroller door lang (min. 4 s) op de systeemtoets (A) te drukken.

Het succesvol inleren wordt gesignaleerd door het groen knipperen van het ledje (A).

Als het inleerproces niet succesvol is geweest, licht de led rood op. Probeer het opnieuw.

- Leer de nieuwe vloerverwarmingscontroller evt. op andere Homematic IP-apparaten, zoals op een wandthermostaat of een Multi IO box in door eerst de vloerverwarmingscontroller en dan het in te leren apparaat in de inleermodus te brengen. Meer informatie hier-over vindt u in de desbetreffende bedieningshandleiding.

7.4.4 Inleren op het Homematic IP access point

U kunt het apparaat op het Homematic IP access point of op de centrale CCU3 inleren. Voor meer informatie hierover verwijzen wij naar de Homematic IP-gebruikershandleiding (u vindt deze in het downloadgedeelte opwww.homematic-ip.com).

Configureer eerst uw Homematic IP Access Point via de Homematic IP-app om nog ande- re Homematic IP-apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het access point.

Ga als volgt te werk voor het inleren van de vloerverwarmingscontroller op het access point:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menupunt 'Apparaat inleren'.
• Druk kort op de systeemtoets (A) tot het ledje (A) langzaam oranje begint te knipperen. De inleermodus voor het geselecteerde kanaal is gedurende 3 minuten actief (→zie afbeelding).

U kunt de inleermodus handmatig starten door nog eens 3 minuten kort op de systeemtoets (A) te drukken (→zie afbeelding).

Het apparaat verschijnt automatisch in deHomematic IP-app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt het ledje groen. Het apparaat is nu gebruiks-klaar.
• Indien de led rood brandt, dient u het opnieuw te proberen.
• Kies de gewenste oplossing voor uw apparaat.
• Geef het apparaat in de app een naam en wijs het toe aan een ruimte.

8 Configuratie via deHomematic IP-wandthermostaat

De configuratie van de Homematic IP-vloerverwar-mingscontroller is met de Homematic IP-wandthermostaat (HmIP-WTH-2), via het Homematic IP access point in combinatie met de smartpho-ne-app of via de WebUI van de centrale CCU3 mogelijk.

Ga als volgt te werk om de vloerver-warmingscontroller via de wandthermostaat te configureren:

• Druk lang op het instelwiel van de wandthermostaat om het configu-ratiemenu te openen.
• Selecteer het symbool 'FAL' door aan het instelwiel te draaien en bevestig uw keuze met een korte druk op het instelwiel.
• Kies met het instelwiel de gewenste vloerverwarmingscontroller ('FALx').
• Selecteer of u apparaatparameters ('UnP1/UnP2') of kanaalparameters ('ChAn') wilt configureren.

De instellingen die u onder 'UnP1/UnP2' kunt uitvoeren, betreffen het volledige apparaat. De instellingen die u onder 'ChAn' kunt uitvoeren, betreffen de verschillende kanalen van het apparaat.

- Stel ontkalkingsprocedures, luchtvochtigheidsgrenzen en details over de verwarmings- resp. koelmodus etc. afzonderlijk volgens het volgende schema in.

Apparaatparameter UnP1:

Parameter Index Waarde Betekenis
Dag voor ontkalking P010 0		123456	ZondagMaandagDinsdagWoensdagDonderdagVrijdagZaterdag (default)
Tijdstip voor ontkalking P011 0		12...22...4647	00:00 uur00:30 uur01:00 uur...11:00 uur (default)...23:00 uur23:30 uur
Vorstbeschermingstemperatuur	P024 3	45...16...1920	Vorstbescherming actief2,0 °C2,5 °C...8,0 °C (default)...9,5 °C10,0 °C
Noodbedrijf in de verwarmingsmodus	P026 0	1...25...99100	0%1%...25 % (default)...99%100%
Noodbedrijf in de koelmodus P032 0		1...99100	0 % (default)1%...99%100%

Apparaatparameter UnP2:

Parameter Index Waarde Betekenis
Duur/lengte van de externe pompbeschermingsfunctie	P007 128	0 minuten
		129	1 minuut
		...	...
		133	5 minuten (default)
		...	...
		138	10 minuten
Tijdsinterval voor de externe pompbeschermingsfunctie	P051 225	1 dag
		226	2 dagen
		...	...
		238	14 dagen (default)
		...	...
		251	27 dagen
		252	28 dagen

Kanaalparameter ChAn:

Parameter Index Waarde Betekenis
Minimale vloer-temperatuur in combinatie met een vloertempe-ratuursensor	P045	10	5,0 °C
		11	5,5 °C
		...	...
		38	19.0 °C (default)
		...	...
		59	29,5 °C
		60	30,0 °C
Luchtvochtig-heidsgrens	P050	40	40%; luchtvochtigheidsgrens inactief
		...	...
		80	80%; luchtvochtigheidsgrens inactief
		168	40%; luchtvochtigheidsgrens actief
		...	...
		188	60%; luchtvochtigheidsgrens actief (default)
		...	...
		208	80%; luchtvochtigheidsgrens actief
Koelen in de koel-modus actief/in-actief	P052	0	Koelen in de koelmodus inactief
		1	Koelen in de koelmodus actief (default)
Verwarmen in de verwarmingsmo-dus actief/inactief	P053	0	Verwarmen in de verwarmingsmodus inac-tief
		1	Verwarmen in de verwarmingsmodus (de-fault)

Selectie van de huishoudelijke omstandigheden

P055 01

FBH standaard (default)FBH lage energie

Meer informatie over de configuratie kunt u in de bedieningshandleiding van de wandthermostaat (HmIP-WTH-2) terugvinden.

9 Handmatige bediening

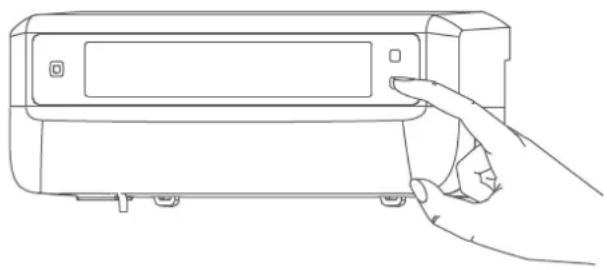

Voor installatie- en testdoeleinden kunnen de adaptaties aan de verschillende verwarmingszones handmatig opnieuw gestart worden of kunnen afzonderlijke verwarmingszones geopend of gesloten worden.

Ga als volgt te werk om een adaptatie handmatig te starten:

• Selecteer met de channeltoets (C) het gewenste kanaal ( zie afbeelding).
• Druk op de selecttoets (D) tot op het display (B) de steeksleutel bij het geselecteerde kanaal verschijnt.

Als de adaptatie op alle verwarmingszones opnieuw moet worden gestart, kunt u via de channeltoets ook alle kanalen selecteren (zo vaak indrukken tot alle kanalen op het display verschijnen) en de selecttoets zo lang indrukken, tot de steeksleutel bij verwarmingszone '1' op het display verschijnt.

Ga als volgt te werk om een verwarmingszone te openen of te sluiten:

• Selecteer met de channeltoets (C) het gewenste kanaal ( zie afbeelding).
• Druk kort op de selecttoets (D) ( zie afbeelding).

De verwarmingszone opent of sluit nu gedurende 15 minuten de kraan van de verwarmingszone. Vervolgens wordt de verwarmingszone weer normaal geregeld.

Als de kraan van alle verwarmings-zones tegelijk moet worden geopend of gesloten, selecteert u alle kanalen en drukt u kort op de selecttoets (D) (→zie afbeelding).

10 Apparaatkoppelingen wissen

Ga als volgt te werk om de apparaatkoppelingen tussen een vloerverwarmingscontroller en een wandthermostaat te wissen:

• Selecteer via de channeltoets (C) van de vloerverwarmingscontroller het kanaal waarop de wandthermostaat is ingeleerd ( zie afbeelding).
• Druk zo lang op de systeemtoets (A) en de channeltoets van de vloerverwarmingscontroller, tot het ledje (A) groen oplicht.
• Herstel de fabrieksinstellingen van de wandthermostaat (meer informatie hierover vindt u in de bedieningshandleiding van de wandthermostaat).

11 Storingen oplossen

11.1 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht de led (A) bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie '14 Algemene instructies voor de draadloze werking' op pagina 127). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

11.2 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In be-paalde situaties kan dit bij de inbedrijf-stelling of eerste installatie van een systeem wel het geval zijn wanneer er meerdere en zendintensieve inleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aange-geven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

11.3 Foutcodes en knipperreeksen

11.3.1 Knipperreeksen van het ledje

Knippercode Betekenis Oplossing
Kort oranje knipperen	Draadloze overdracht, zendpoging, gegevens-overdracht	Wacht tot de overdracht beëindigd is.
1x lang groen branden Proces bevestigd		U kunt met de bediening doorgaan.
1x lang rood oplichten	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '11.1 Commando niet be-vestigd' op pagina 124) of (zie '11.2 Duty cycle' op pagina 124).
Kort oranje knipperen (om de 10 s)	Inleermodus actief	Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie '7.4 Inleren' op pagina 117).
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem con-tact op met uw dealer.
1x oranje en 1x groen oplichten	Testindicatie	Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.

11.3.2 Foutcodes op het display

Knippercode Betekenis Oplossing
Steeksleutel knippert om de 0,5 s	Adaptatie op de verwarmingszone kon niet worden uitgevoerd.	Controleer of de stelaandrijving correct op de kraan werd gemonteerd en of de aansluitstekker in de betreffende aansluitbus werd gestoken.
Uitroepingsteken knippert om de 0,5 s	De verwarmingszone bevindt zich in noodbedrijf.	Zendtest uitvoeren, wandthermostaat evt. op-nieuw positioneren, bat-terijen van de wandthermostaat vervangen of defecte wandthermostaat vervangen.
Antenne knippert om de 0,5 s	Radioverbinding met de wandthermostaat ge-stoord	Positie van de wandthermostaat veranderen of een repeater gebruiken (zie '11.1 Commando niet bevestigd' op pagina 124).
Uitroepingsteken en an-tenne worden weergege-ven	Adaptatie afgesloten (geen wandthermostaat op deze verwarmingszone ingeleerd)	Wandthermostaat op verwarmingszone inleren (zie '7.4.1 Inleren op de Homematic IP-wandthermostaat' op pagina 117) resp. (zie '7.4.4 Inleren op het Homematic IP access point' op pagina 119).
	Activering van de vochtin-gang op de Multi IO box	Ventileer en schakel evt. over van koel- op verwarmingsbedrijf.

12 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Ga als volgt te werk om de fabrieksin- stellingen van de vloerverwar- mingscontroller te herstellen:

• Druk gedurende 4 s op de systeemtoets (A) tot het ledje (A) snel oranje begint te knipperen (→zie afbeelding).
• Laat de systeemtoets weer los.
• Houd de systeemtoets opnieuw 4 s ingedrukt, tot de led groen begint te branden.
• Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

13 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid-delen. Deze kunnen de kunststof kast en opschriften aantasten.

14 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-FALMOT-C12 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

www.homematic-ip.com

15 Verwijdering als afval

Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat niet weggegooid mag worden met het huishoudelijk afval of restafval en niet in de gele afvalcontainer of gele afvalzak mag worden gedaan.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product en alle meegeleverde elektronische onderdelen naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparatuur te brengen voor een correcte afvalverwerking. Verkopers van elektrische en elektronische apparatuur zijn ook verplicht om oude apparatuur gratis terug te nemen.

Door ze apart in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van oude apparaten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Constructie van het regel-

en stuurapparaat (RS): Onafhankelijk gemonteerd elektro-

nisch regel- en stuurapparaat voor opbouwmontage

Aantal verwarmingszones: 12

Voedingsspanning

Aansluiting (F): 230 V/50 Hz

Aansluiting (H): 24 VDC/SELV

Stroomopname

Aansluiting (F): 0,500 A max.

Aansluiting (H): 0,375 A max.

Kabeltype en -doorsnede

Aansluitbus (H): starre en flexibele kabel,

0,12 - 0,5 mm ^4

Kabeldoorsnede klemaansluiting (K): > 8,0 mm

Kabeldoorsnede klemaansluiting (L): > 5,5 mm

Kabeldoorsnede klemaansluiting (M): >3,6 mm

Kabeldoorsnede klemaansluiting (N): >4,4 mm

Beschermingsgraad: IP20

Beschermklasse: II @ 230 V / III @ 24 V

Omgevingstemperatuur: 0 tot 50 °C

Werkwijze: type 1

Verontreinigingsgraad: 2

Temperatuur gloeidraadproof: 850 °C

Temperatuur kogeldrukproef: 125 °C

PTI-waarde van het behuizingsmateriaal: IIIb met 100 < CTI < 175

Afmetingen (b x h x d): 242 x 85 x 52 mm

Gewicht: 440 g

Zendfrequentieband: 868,0-868,60 MHz

869,4-869,65 MHz

Max. zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 320 m

Duty cycle: < 1 % per h / < 10 % per h

Softwareklasse: klasse A

Technische wijzigingen voorbehouden.
