BEDIENUNGSANLEITUNG HmIPFALMOTC12 Homematic IP

Fußbodenheizungscontroller – 12-fach, motorisch

DE Installations- und Bedienungsanleitung

1 Lieferumfang....4
2 Hinweise zur Anleitung....4
3 Gefahrenhinweise....4
4 Funktion und Geräteübersicht 5
5 Allgemeine Systeminformationen 7
6 Montage....8

6.1 Schraubmontage 8

6.2 Hutschienenmontage 8

7 Inbetriebnahme......8

7.1 Installationshinweise....8
7.2 Installation....9
7.3 Verhalten nach Einschalten der Netzspannung....10
7.4 Anlernen 10

7.4.1 Anlernen an den Homematic IP Wandthermostat....10

7.4.2 Anlernen an die Homematic IP Multi IO Box....11

7.4.3 Einen weiteren Fußbodenheizungscontroller hinzufügen......11

7.4.4 Anlernen an den Homematic IP Access Point....12

8 Konfiguration über den Homematic IP Wandthermostat 13
9 Manuelle Bedienung....16
10 Geräteverknüpfungen löschen....17
11 Fehlerbehebung 17

11.1 Befehl nicht bestätigt....17

11.2 Duty Cycle ....17

11.3 Fehlercodes und Blinkfolgen....18

11.3.1 Blinkfolgen der LED....18

11.3.2 Fehlercodes im Display....19

12 Wiederherstellung der Werkseinstellungen 20
13 Wartung und Reinigung....20
14 Allgemeine Hinweise zum Funkbetrieb 21
15 Entsorgung....21
16 Technische Daten 22

Dokumentation © 2019 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

153627 (web) | Version 1.4 (07/2024)

1 Lieferumfang

1x Fußbodenheizungs-controller – 12-fach, motorisch
2x Schrauben 4,0 x 40 mm
2x Dübel 6 mm
1x Netzkabel
1x Bedienungsanleitung

2 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

3 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät darf nur für ortsfeste Installationen verwendet werden. Das Gerät ist sicher innerhalb einer festen Installation zu fixieren.

Der Aktor ist Teil der Gebäudeinstallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages am Gerät, schalten Sie bitte die Netzspannung frei (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.

Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte.

Der Fußbodenheizungscontroller darf nur in Verbindung mit motorischen Stellantrieben (HmIP-VDMOT) betrieben werden.

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

4 Funktion und Geräteübersicht

Mit dem Homematic IP Fußbodenheizungscontroller können Sie Ihre Fußbodenheizung Raum für Raum komfortabel und bedarfsgerecht per Smartphone App oder mit dem Homematic IP Wandthermostaten steuern und so die Raumtemperatur auf Ihre individuellen Bedürfnisse anpassen. Der Fußbodenheizungscontroller kann in Verbindung mit motorischen Stellantrieben (HmlP-VDMOT) zur Steuerung einer Fußbodenheizung mit bis zu 12 Heizkreisen eingesetzt werden und lässt sich im Heiz- sowie Kühlmodus betreiben (sofern Ihre Heizungsanlage diesen Betriebsmodus unterstützt). Sie können das Gerät flexibel mit den mitgelieferten Schrauben oder einfach auf einer Hutschiene montieren. Dank der sicheren Funkkommunikation zwischen den Homematic IP Geräten beschränkt sich der Verdrahtungsaufwand auf ein Minimum.

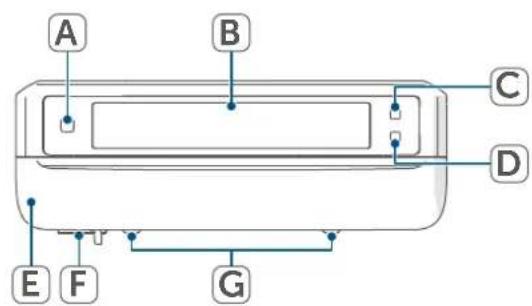

Geräteübersicht:

(A) Systemtaste (Anlerntaste und LED)
(B) Display
(C) Channeltaste (Kanaltaste und LED)
(D) Selecttaste (Kanaltaste und LED)
(E) Abdeckung
(F) Anschlussbuchse 230 V\~/50 Hz
(G) Rastnasen für Hutschienenmontage
(H) Anschlussklemmen DC-IN 24 V
(I) Anschlussbuchsen für motorisierte Antriebe
(J) Anschlussbuchse für Erweiterungsbox (optional verwendbar)

	Ventilpositionsanzeige:Anzeige von Balken 1 – 5:Ventilposition > 80%Anzeige von Balken 1 – 4:Ventilposition > 60%Anzeige von Balken 1 – 3:Ventilposition > 40%Anzeige von Balken 1 – 2:Ventilposition > 20%Anzeige von Balken 1:Ventilposition > 0 %Anzeige ohne Balken:Ventilposition = 0%
→	Maul-Schlüssel
↑↓	Notbetrieb
I"	Funkübertragung
|||	Heizen
※	Kühlen
∅	Externe Schaltuhr aktiv (in Verbindung mit einer Homematic IP Multi IO Box konfigurierbar)
1⁄2	Warnung für Betauung

Weitere Informationen zu den Symbolen finden Sie unter (s.

„11.3.2 Fehlercodes im Display“ auf Seite 19).

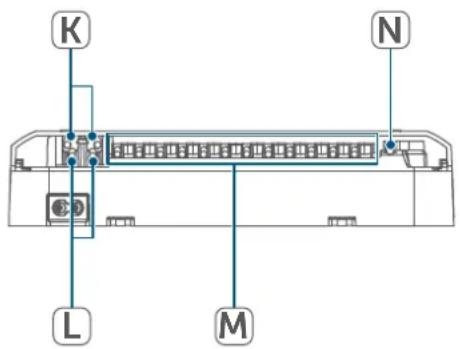

Kabeldurchführungen:

(K) Kabelführung für DC-IN
(L) Kabelführung für DC-IN
(M) Kabelführung für motorisierte Antriebe
(N) Kabelführung für Erweiterungsbox

K N L M

Abbildung 2

Im Gegensatz zu konventionellen, thermischen Stellantrieben kann der motorische Stellantrieb jede beliebige Ventilposition, die vom Fußbodenheizungscontroller berechnet wird, anfahren, um die gewünschte Raumtemperatur zu erreichen. Dadurch wird ein gleichmäßiger Wärmedurchfluss und eine kontinuierliche Wärmeabgabe erzielt. Bei einem Wechsel von konventionellen auf motorische Stellantriebe kann es in seltenen Fällen bei einem hoch eingestellten Pumpendruck und geringen Ventilöffnungen zu Durchflussgeräuschen am Heizkreisverteiler kommen. Dies können Sie durch Veränderung der Pumpeneinstellungen oder durch Anpassen der Parameter des Fußbodenheizungscontrollers beheben.

5 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IPAnwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

6 Montage

Sie können den Fußbodenheizungscontroller mit den mitgelieferten Schrauben frei an der Wand montieren oder auf eine Hutschiene setzen.

6.1 Schraubmontage

Um den Fußbodenheizungscontroller mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor:

- Wählen Sie einen geeigneten Montageort in der Nähe Ihres Heizkreisverteilers aus.

Stellen Sie sicher, dass an der gewünschten Position in der Wand keine Leitungen verlaufen!

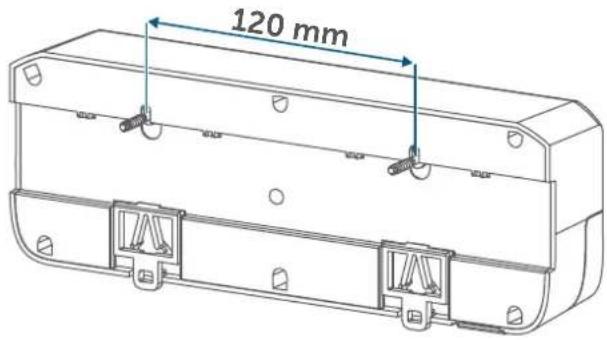

- Zeichnen Sie zwei der Bohrlöcher im Abstand von 120 mm mit einem Stift an der Wand an.

120 mm

Abbildung 3

• Bohren Sie die vorgezeichneten Löcher mit einem geeigneten Bohrer von 6 mm Durchmesser.
• Montieren Sie den Fußbodenheizungscontroller durch Eindrehen der mitgelieferten Dübel und Schrauben.

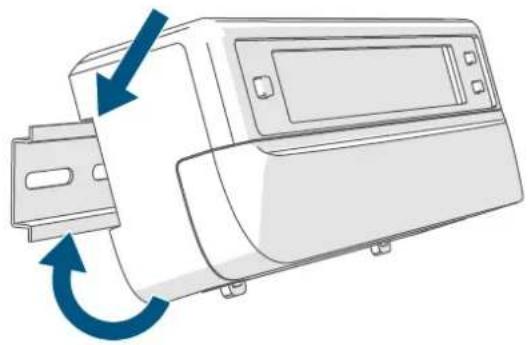

6.2 Hutschienenmontage

Um den Fußbodenheizungscontroller auf einer Hutschiene zu montieren, gehen Sie wie folgt vor:

• Setzen Sie den Fußbodenheizungscontroller auf die Hutschiene auf.
• Verrasten Sie den Fußbodenheizungscontroller, indem Sie die Rastnasen (G) nach oben drücken.

- Achten Sie darauf, dass die Rastnasen komplett einrasten und das Gerät fest auf der Schiene sitzt.

7 Inbetriebnahme

7.1 Installationshinweise

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Für den Einbau des Fußbodenheizungscontrollers in einen Stromkreisverteiler, muss das Gerät entsprechend VDE 0603, DIN 43871 (Niederspannungsunterverteilung (NSUV)), DIN 18015-x eingebaut werden. In diesem Fall muss die Montage auf einer Tragschiene (Hutschiene, DIN-Rail) lt. EN50022 erfolgen. Installation und Verdrahtung sind entspre-

chend VDE 0100 (VDE 0100-410, VDE 0100-510 usw.) durchzuführen. Es sind die Vorschriften der Technischen Anschlussbestimmungen (TAB) des Energieversorgers zu berücksichtigen.

Beachten Sie bei der Installation die Gefahrenhinweise gemäß (s. „3 Gefahrenhinweise“ auf Seite 4).

Zugelassene Kabelquerschnitte für die Kabelführungen des Fußbodenheizungscontrollers sind:

Kabeldurchführung Kabelquerschnitt [mm2]
1 (K) > 8,0
2 (L) > 5,5
3 (M) > 3,6
4 (N) > 4,4

(→siehe Abbildung)

Zugelassene Leitungsquerschnitte zum Anschluss an die Anschlussklemmen (H) des Fußbodenheizungscontrollers sind:

Starre Leitung: 0,12 – 0,50 mm ^4

7.2 Installation

Sie können den Fußbodenheizungscontroller mit dem beigelegten Netzkabel an eine 230 V-Steckdose anschließen und so mit Spannung versorgen oder Sie nutzen die Anschlussklemme (H) zum Anschluss von 24 VDC (SELV).

Für die Installation des Fußbodenheizungscontrollers gehen Sie wie folgt vor:

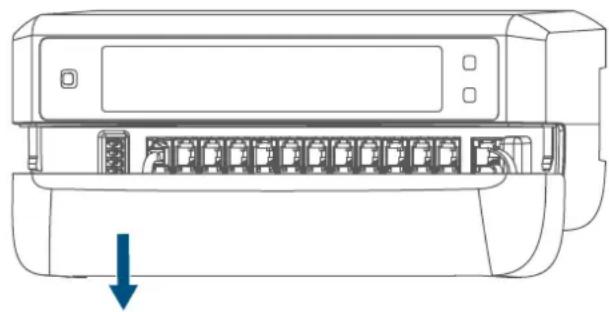

- Öffnen Sie die Abdeckung (E), indem Sie diese nach unten abziehen.

• Schließen Sie (optional) ein Anschlusskabel mit 24 VDC an die Anschlussklemme (H) an. Zum Anschließen und Lösen der einzelnen Adern betätigen sie den orangen Betätigungsdrücker mit Hilfe eines kleinen Schraubendrehers.
• Schließen Sie die Anschlusskabel Ihrer Ventilantriebe der Heizkreise an die Anschlussbuchsen (I) an.
• Schließen Sie (optional) das Anschlusskabel Ihrer Erweiterungsbox an die Anschlussbuchse (J) an.
• Schließen Sie die Abdeckung wieder, indem Sie die Abdeckung in die vorgesehenen Führungsschienen setzen und die Abdeckung nach oben schieben.
• Stecken Sie das Netzkabel (optional) in eine Steckdose.

7.3 Verhalten nach Einschalten der Netzspannung

Nach Einschalten der Netzspannung ist das Display (B) dauerhaft an.

In den ersten 3 Minuten nach dem Einschalten der Netzspannung befindet sich der Fußbodenheizungscontroller im Anlernmodus, sofern er noch nicht angelernt wurde. Weitere Informationen zum Anlernen finden Sie im nachfolgenden Abschnitt.

Alle angeschlossenen Ventilantriebe werden nacheinander vollständig geöffnet. Anschließend führen die Ventilantriebe eine Adaptierungsfahrt durch und ermitteln dadurch die Ventilschließposition.

Nach erfolgreicher Adaptierfahrt wird jede Heizzone entsprechend der Ventilpositionsstellung im Display angezeigt.

7.4 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Zum Anlernen und Einrichten des Wandthermostaten mithilfe einer CCU3 finden Sie nähere Informationen im WebUI Handbuch auf unserer Homepage unter www.homematic-ip.com.

Damit der Fußbodenheizungscontroller in Ihr System integriert werden und mit anderen Geräten kommunizieren kann, muss er zunächst angelernt werden.

Sie können den Fußbodenheizungscontroller entweder direkt an Homematic IP Geräte (wie bspw. an den Wandthermostat oder an die Multi IO Box) oder an den Homematic IP Access Point anlernen. Beim direkten Anlernen erfolgt die Konfiguration am Wandthermostat und beim Anlernen an den Access Point über die Homematic IPApp.

7.4.1 Anlernen an den Homematic IP Wandthermostat

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten ein.

Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (A) abbrechen. Dies wird durch ein rotes Aufleuchten der LED (A) bestätigt.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 3 Minuten beendet.

Wenn Sie den Fußbodenheizungscontroller an einen Homematic IP Wandthermostat anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

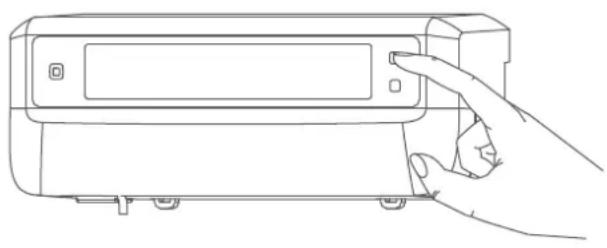

- Wählen Sie durch kurzes Drücken der Channeltaste (C) den Kanal aus, an den Sie ein Gerät anlernen möchten. Einmal Drücken für Kanal 1, zweimal Drücken für Kanal 2, usw. Der jeweilige Kanal wird im Display (B) angezeigt.

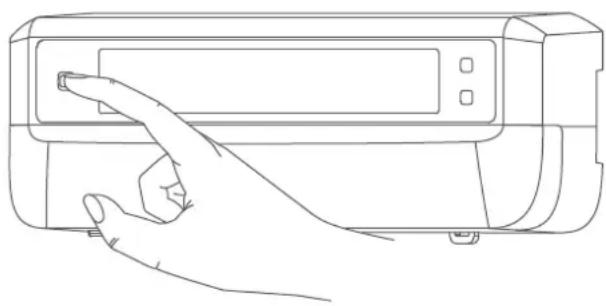

• Drücken Sie für 4 s auf die System-taste (A), bis die LED schnell orange zu blinken beginnt. Der Anlernmodus für den ausgewählten Kanal ist für 3 Minuten aktiv.
• Drücken Sie die Systemtaste des Wandthermostats für mind. 4 s, um den Anlernmodus zu aktivieren. Die LED blinkt orange.

Erfolgreiches Anlernen wird durch grünes Blinken der LED (A) signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED rot auf. Versuchen Sie es erneut.

7.4.2 Anlernen an die Homematic IP Multi IO Box

Wenn Sie den Fußbodenheizungscontroller an eine Homematic IP Multi IO Box anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

• Drücken Sie so oft kurz auf die Channeltaste (C), alle Kanäle im Display (B) angezeigt werden (→siehe Abbildung).
• Drücken Sie für 4 s auf die System-taste (A), bis die LED (A) schnell orange zu blinken beginnt (→siehe Abbildung). Der Anlernmodus ist für 3 Minuten aktiv.

Erfolgreiches Anlernen wird durch grünes Blinken der LED (A) signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED rot auf. Versuchen Sie es erneut.

7.4.3 Einen weiteren

Fußbodenheizungscontroller hinzufügen

Um dem System bzw. den bestehenden Geräten einen weiteren Fußbodenheizungscontroller hinzuzufügen, gehen Sie wie folgt vor:

- Lernen Sie zunächst den neuen Fußbodenheizungscontroller an den bestehenden Fußbodenheizungscontroller an. Bringen Sie dafür den bestehenden Fußbodenheizungscontroller über einen langen Tastendruck (mind. 4 s) der Systemtaste (A) in den Anlernmodus (→siehe Abbildung).

- Aktivieren Sie den Anlernmodus am neuen Fußbodenheizungscontroller über einen langen Tastendruck (mind. 4 s) der Systemtaste (A).

Erfolgreiches Anlernen wird durch grünes Blinken der LED (A) signalisiert. War der Anlernvorgang nicht erfolgreich, leuchtet die LED rot auf. Versuchen Sie es erneut.

- Lernen Sie den neuen Fußbodenheizungscontroller ggf. an weitere Homematic IP Geräte, wie z. B. an einen Wandthermostat oder eine Multi IO Box, an, indem Sie zunächst den Fußbodenheizungscontroller und dann das anzulernende Gerät in den Anlernmodus versetzen. Weitere Informationen dazu entnehmen Sie bitte der jeweiligen Bedienungsanleitung.

7.4.4 Anlernen an den Homematic IP Access Point

Sie können das Gerät an den Homematic IP Access Point oder an die Zentrale CCU3 anlernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IPAnwenderhandbuch (zu finden im Downloadbereich unter www.homematic-ip.com).

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Zum Anlernen des Fußbodenheizungscontrollers an den Access Point gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Drücken Sie kurz auf die System-taste (A), bis die LED (A) langsam orange zu blinken beginnt. Der Anlernmodus für den ausgewählten Kanal ist für 3 Minuten aktiv (→siehe Abbildung).

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (→siehe Abbildung).

Das Gerät erscheint automatisch in der Homematic IPApp.

• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

8 Konfiguration über den Homematic IP Wandthermostat

Die Konfiguration des Homematic IPFußbodenheizungscontrollers ist mit dem Homematic IPWandthermostat (HmlP-WTH-2), über den Homematic IP Access Point in Verbindung mit der Smartphone App oder über die WebUI der Zentrale CCU3 möglich.

Um den Fußbodenheizungscontroller über den Wandthermostat zu konfigurieren, gehen Sie wie folgt vor:

• Drücken Sie lange auf das Stellrad des Wandthermostats, um das Konfigurationsmenü zu öffnen.
• Wählen Sie durch Drehen des Stellrads das Symbol „FAL“ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.
• Wählen Sie mit dem Stellrad den gewünschten Fußbodenheizungscontroller („FALx“) aus.
• Wählen Sie aus, ob Sie Geräteparameter („UnP1/UnP2“) oder Kanalparameter („ChAn“) konfigurieren wollen.

Die Einstellungen, die Sie unter „UnP1/UnP2“ vornehmen können, betreffen das gesamte Gerät. Die Einstellungen, die Sie unter „ChAn“ vornehmen können, betreffen die einzelnen Kanäle des Geräts.

- Stellen Sie Entkalkungsfahrten, Luftfeuchtigkeitsgrenzen und Details zum Heiz- bzw. Kühlmodus etc. ganz individuell nach dem folgenden Schema ein.

Geräteparameter UnP1:

Parameter Index Wert Bedeutung
Wochentag für Entkalkungsfahrt P010 0		Sonntag
	1	Montag
	2	Dienstag
	3	Mittwoch
	4	Donnerstag
	5	Freitag
	6	Samstag (default)
Zeitpunkt für Entkalkungsfahrt P011 0		00:00 Uhr
	1	00:30 Uhr
	2	01:00 Uhr
	...	...
	22	11:00 Uhr (default)
	...	...
	46	23:00 Uhr
	47	23:30 Uhr
Frostschutztemperatur P024 3		Frostschutz inaktiv
	4	2,0 °C
	5	2,5 °C
	...	...
	16	8,0 °C (default)
	...	...
	19	9,5 °C
	20	10,0 °C
Notbetrieb im Heizmodus P026 0		0 %
	1	1 %
	...	...
	25	25 % (default)
	...	...
	99	99 %
	100	100 %
Notbetrieb im Kühlmodus P032 0		0 % (default)
	1	1 %
	...	...
	99	99 %
	100	100 %

Geräteparameter UnP2:

Parameter Index Wert	Bedeutung
Dauer/Länge der externen Pumpenschutzfunktion	P007	128	0 Minuten
		129	1 Minute
		...	...
		133	5 Minuten (default)
		...	...
		138	10 Minuten
Zeitintervall für die externe Pumpenschutzfunktion	P051	225	1 Tag
		226	2 Tage
		...	...
		238	14 Tage (default)
		...	...
		251	27 Tage
		252	28 Tage

Kanalparameter ChAn:

Parameter Index Wert	Bedeutung
Minimale Fußboden-temperatur in Verbindung mit einem Fußboden-Tempera-tursensor	P045	10	5.0 °C
		11	5.5 °C
		...	...
		38	19.0 °C (default)
		...	...
		59	29.5 °C
		60	30.0 °C
Luftfeuchtigkeits-grenze	P050	40	40 %; Luftfeuchtigkeitsgrenze inaktiv
		...	...
		80	80 %; Luftfeuchtigkeitsgrenze inaktiv
		168	40 %; Luftfeuchtigkeitsgrenze aktiv
		...	...
		188	60 %; Luftfeuchtigkeitsgrenze aktiv (default)
		...	...
		208	80 %; Luftfeuchtigkeitsgrenze aktiv
Kühlen im Kühlmodus aktiv/inaktiv	P052	0	Kühlen im Kühlmodus inaktiv
		1	Kühlen im Kühlmodus aktiv (default)
Heizen im Heizmodus aktiv/inaktiv	P053	0	Heizen im Heizmodus inaktiv
		1	Heizen im Heizmodus aktiv (default)
Auswahl der häuslichen Gegebenheiten	P055	0	FBH Standard (default)
		1	FBH Niedrigenergie

Weiterführende Informationen zur Konfiguration können Sie der Bedienungsanleitung des Wand-thermostats (HmIP-WTH-2) entnehmen.

9 Manuelle Bedienung

Zu Installations- und Testzwecken können die Adaptierfahrten an den einzelnen Heizzonen manuell neu gestartet oder einzelne Heizzonen auf- bzw. zugefahren werden.

Um eine Adaptierfahrt manuell zu starten, gehen Sie wie folgt vor:

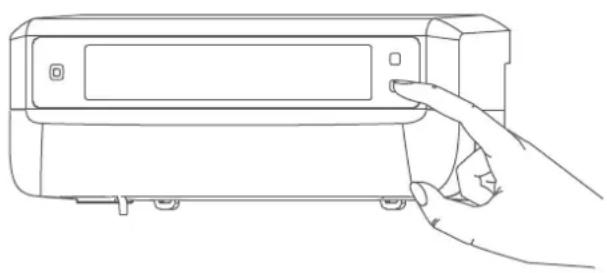

• Wählen Sie mit der Channeltaste (C) den gewünschten Kanal aus (→siehe Abbildung).
• Drücken Sie die Selecttaste (D) solange, bis im Display (B) der Maul-Schlüssel beim ausgewählten Kanal erscheint.

Soll die Adaptierfahrt an allen Heizzonen neu gestartet werden, können Sie über die Channeltaste auch alle Kanäle auswählen (so oft drücken, bis alle Kanäle im Display erscheinen) und die Selecttaste solange betätigen bis der Maul-Schlüssel bei Heizzone „1“ im Display erscheint. Um eine Heizzone manuell auf- bzw. zuzufahren, gehen Sie wie folgt vor:

• Wählen Sie mit der Channeltaste (C) den gewünschten Kanal aus (→siehe Abbildung).
• Drücken Sie die Selecttaste (D) kurz (→siehe Abbildung).

Die Heizzone öffnet bzw. schließt nun für 15 Minuten das Ventil der Heizzone. Anschließend wird die Heizzone wieder normal geregelt.

Soll das Ventil aller Heizzonen gleichzeitig geöffnet bzw. geschlossen werden, wählen Sie alle Kanäle aus und drücken Sie die Selecttaste (D) kurz (→siehe Abbildung).

10 Geräteverknüpfungen löschen

Um die Geräteverknüpfungen zwischen einem Fußbodenheizungscontroller und einem Wandthermostat zu löschen, gehen Sie wie folgt vor:

• Wählen Sie über die Channeltaste (C) des Fußbodenheizungscontrollers den Kanal aus, an den der Wandthermostat angelernt ist (→siehe Abbildung).
• Drücken Sie die Systemtaste (A) und die Channeltaste des Fußbodenheizungscontrollers gleichzeitig so lange, bis die LED (A) grün aufleuchtet.
• Stellen Sie die Werkseinstellungen des Wandthermostats wieder her (weitere Informationen dazu entnehmen Sie bitte der Bedienungsanleitung des Wandthermostats).

11 Fehlerbehebung

11.1 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED (A) rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „14 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 21).

Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.

11.2 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1-%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal lang-sames rotes Blinken der LED angezeigt und kann sich durch temporär fehlen-de Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

11.3 Fehlercodes und Blinkfolgen

11.3.1 Blinkfolgen der LED

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/Sende-versuch/Datenübertra-gung	Warten Sie, bis die Über-tragung beendet ist.
1x langes grünes Leuch-ten	Vorgang bestätigt	Sie können mit der Bedie-nung fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty-Cycle-Limit erreicht	Versuchen Sie es erneut (s. „11.1 Befehl nicht bestä-tigt“ auf Seite 17) oder (s. „11.2 Duty Cycle“ auf Seite 17).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv	Geben Sie die letzten vier Ziffern der Geräte-Serien-nummer zur Bestätigung ein (s. „7.4 Anlernen“ auf Seite 10).
6x langes rotes Blinken Gerät defekt		Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fach-händler.
1x oranges und 1x grünes Leuchten	Testanzeige	Nachdem die Testanzeige erloschen ist, können Sie fortfahren.

11.3.2 Fehlercodes im Display

Blinkcode Bedeutung Lösung
Maulschlüssel blinkt im 0,5 s Raster	Adaptierfahrt an der Heizzone konnte nicht ausgeführt werden.	Prüfen Sie, ob der Stellan-trieb korrekt auf das Ventil montiert wurde und ob der Anschlussstecker in die entsprechende An-schlussbuchse gesteckt wurde.
Ausrufezeichen blinkt im 0,5 s Raster	Die Heizzone befindet sich im Notbetrieb.	Funktest durchführen, Wandthermostat ggf. neu positionieren, Batterien des Wandthermostats wechseln oder defekten Wandthermostat austauschen.
Antenne blinkt im 0,5 s Raster	Funkverbindung zum Wandthermostat gestört	Position des Wandthermostats verändern oder einen Repeater einsetzen (s. „11.1 Befehl nicht bestätigt“ auf Seite 17).
Ausrufezeichen und Antenne werden eingeblen-det	Adaptierfahrt abgeschlossen (kein Wandthermostat an diese Heizzone ange-lernt)	Wandthermostat an Heizzone anlernen (s. „7.4.1 Anlernen an den Homematic IP Wandther-mostat“ auf Seite 10) bzw. (s. „7.4.4 Anlernen an den Homematic IP Access Point“ auf Seite 12).
	Aktivierung des Feuchte-eingangs an der Multi IO Box	Lüften Sie und stellen Sie ggf. von Kühl- auf Heizbe-trieb um.

12 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Fußbodenheizungscontrollers wiederherzustellen, gehen Sie wie folgt vor:

• Drücken Sie für 4 s auf die System-taste (A), bis die LED (A) schnell orange zu blinken beginnt (→siehe Abbildung).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

13 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

14 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelt-einflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-FALMOT-C12 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com

15 Entsorgung

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät nicht mit dem Hausmüll, der Restmülltonne oder der gelben

Tonne bzw. dem gelben Sack entsorgt werden darf.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt und alle im Lieferumfang enthaltenen Elektronikteile zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte abzugeben.

Auch Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten.

Wir machen ausdrücklich darauf auf-merksam, dass Sie als Endnutzer eigenverantwortlich für die Löschung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik-Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiver- kehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

16 Technische Daten

Geräte-Kurzbezeichnung: HmIP-FALMOT-C12

Konstruktion des Regel-

und Steuergerätes (RS): Unabhängig montiertes elektro-ni-

sches RS für Aufbaumontage

Anzahl Heizzonen: 12

Versorgungsspannung

Anschlussbuchse (F): 230 V/50 Hz

Anschlussbuchse (H): 24 VDC/SELV

Stromaufnahme

Anschlussbuchse (F): 0,500 A max.

Anschlussbuchse (H): 0,375 A max.

Leitungsart u. -querschnitt

Anschlussbuchse (H): starre und flexible Leitung,

0,12 - 0,5 mm ^4

Kabelquerschnitt Klemmanschluss (K): > 8,0 mm

Kabelquerschnitt Klemmanschluss (L): > 5,5 mm

Kabelquerschnitt Klemmanschluss (M): >3,6 mm

Kabelquerschnitt Klemmanschluss (N): > 4,4 mm

Schutzart: IP20

Schutzklasse: II @ 230 V / III @ 24 V

Umgebungstemperatur: 0 bis 50 °C

Wirkungsweise: Typ 1

Stehstoßspannung: 2500 V

Verschmutzungsgrad: 2

Temperatur Glühdrahtprüfung: 850 °C

Temperatur Kugeldruckprüfung: 125 °C

PTI-Wert des Gehäusematerials: IIIb mit 100 < CTI < 175

Abmessungen (B x H x T): 242 x 85 x 52 mm

Gewicht: 440 g

Funk-Frequenzband: 868,0-868,60 MHz

869,4-869,65 MHz

Max. Funk-Sendeleistung: 10 dBm

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 320 m

Duty Cycle: < 1% pro h / < 10% pro h

Software-Klasse: Klasse A

Technische Änderungen vorbehalten.

Table of contents

1x Vloerverwarmingscontroller – 12-voudig, motorisch

2x Schroeven 4,0 x 40 mm

2x Pluggen 6 mm

1x Netsnoer

16 Technische gegevens

Apparaatcode:

HmIP-FALMOT-C12

Statische impulsspanning: 2500 V

Kostenloser Download der Homematic IPApp!
