Produkttyp	LED-Controller – RGBW
Marke	Homematic IP
Modell	HmIPRGBW
Abmessungen (L x H x T)	170 x 40 x 26 mm
Gewicht	79 g
Stromversorgung	12-24 V DC, 8,5 A max (2,1 A pro Kanal)
Leistungsaufnahme (Standby)	60 mW @ 24 V
Schutzart	IP20
Umgebungstemperatur	5 bis 40 °C
Frequenzband	868,0-868,60 MHz / 869,4-869,65 MHz
Maximale Sendeleistung	10 dBm
Reichweite im Freifeld	260 m typ.
Duty Cycle	< 1 % pro Stunde
Schutzklasse	III
Verschmutzungsgrad	2
Hauptfunktionen	Steuerung von LED-Streifen RGB(W), Tunable White, Dim2Warm, HCL (dynamisches Tageslicht), Farb-/Helligkeits-/Sättigungseinstellung, bis zu 4 Kanäle
Pflege und Reinigung	Keine Wartung erforderlich; mit einem weichen, trockenen Tuch ohne Lösungsmittel reinigen
Sicherheit	Gerät nicht öffnen; nur in trockener und staubfreier Umgebung verwenden; zulässige Kabelquerschnitte beachten
Ersatzteile und Reparierbarkeit	Keine wartungsbedürftigen Teile; Reparaturen durch Fachpersonal; Garantie erlischt bei unsachgemäßer Handhabung
Allgemeine Informationen	Anlernen über Homematic IP App; kompatibel mit CCU3; Dokumentation und Updates unter www.homematic-ip.com

Häufig gestellte Fragen - HmIPRGBW Homematic IP

Wie installiere ich den Homematic IP LED-Controller HmIPRGBW?

Installieren Sie den Controller in einer Zwischendecke oder Zwischenwand mit den Befestigungslaschen. Schließen Sie die Stromversorgung 12-24 V DC an der Eingangsklemme und die LED-Streifen gemäß dem gewählten Anschlussschema an der Ausgangsklemme an. Beachten Sie die zulässigen Kabelquerschnitte und Sicherheitshinweise.

Wie füge ich den Controller zu meinem Homematic IP System hinzu?

Öffnen Sie die Homematic IP App, wählen Sie 'Gerät anlernen'. Schalten Sie den Controller ein: Der Anlernmodus ist 3 Minuten aktiv. Bestätigen Sie durch Eingabe der letzten vier Ziffern der SGTIN-Nummer oder Scannen des QR-Codes. Die grüne LED bestätigt erfolgreiches Anlernen.

Welche Arten von LED-Streifen kann ich anschließen?

Der Controller unterstützt vier Modi: 4 einfache LED-Streifen, 1 RGB-Streifen, 1 RGBW-Streifen (RGB oder RGBW) oder 2 Tunable-White-Streifen. Der Modus wird in den Geräteeinstellungen über die App oder das WebUI konfiguriert.

Was bedeuten die LED-Blinkzeichen?

Ein kurzes orangefarbenes Blinken zeigt eine Funkübertragung an. Ein langes grünes Leuchten bestätigt einen erfolgreichen Befehl. Ein kurzes orangefarbenes Blinken alle 10 Sekunden bedeutet, dass der Anlernmodus aktiv ist. Sechs lange rote Blinksignale weisen auf einen Fehler hin. Ein langes rotes Leuchten zeigt einen Befehlsfehler oder das Erreichen der Duty-Cycle-Grenze an.

Wie setze ich den Controller auf Werkseinstellungen zurück?

Halten Sie die Systemtaste 4 Sekunden lang gedrückt, bis die LED schnell orange blinkt. Lassen Sie los, drücken Sie erneut 4 Sekunden, bis die LED grün wird. Lassen Sie los: Das Gerät startet mit Werkseinstellungen neu.

Wie groß ist die Funkreichweite des Controllers?

Die Reichweite im Freifeld beträgt typisch 260 Meter. In Gebäuden kann sie je nach Materialien und Hindernissen variieren. Die Übertragung nutzt das 868-MHz-Band mit einer maximalen Sendeleistung von 10 dBm.

Kann ich den Controller mit 12V- oder 24V-LED-Streifen verwenden?

Ja, die Stromversorgung muss zwischen 12 und 24 V DC liegen. Der Ausgang kann LED-Streifen bis zu 2,1 A pro Kanal ansteuern (ohmsche Last oder LED ohne Vorschaltgerät). Das Netzteil muss vom Typ SELV mit Kurzschlussschutz sein.

Wie konfiguriere ich den Dim2Warm-Effekt?

Wählen Sie in den Geräteeinstellungen den Modus 'Dim2Warm' für Tunable-White-Streifen. Dieser Modus reproduziert das Verhalten einer Glühlampe: Die Farbtemperatur wird wärmer, wenn die Helligkeit abnimmt, und schafft eine warme Atmosphäre.

Was tun, wenn die LED nach einem Befehl rot blinkt?

Ein langes rotes Blinken zeigt an, dass der Befehl vom Empfänger nicht bestätigt wurde. Überprüfen Sie, ob der Empfänger eingeschaltet, in Reichweite und fehlerfrei ist. Warten Sie, bis der Duty Cycle wieder normal ist (maximal 1 Stunde), bevor Sie es erneut versuchen.

Ist der Controller mit der Zentrale CCU3 kompatibel?

Ja, der Homematic IP Controller HmIPRGBW kann an der Zentrale CCU3 angelernt werden. Folgen Sie dem gleichen Anlernvorgang über das WebUI der CCU3. Weitere Details finden Sie im Handbuch des Homematic IP Wired Systems.

BEDIENUNGSANLEITUNG HmIPRGBW Homematic IP

Installations- und Bedienungsanleitung

Installation and operating manual Notice d'installation et d'emploi Manual de instalación y uso Istruzioni per l'installazione e l'uso Installatie- en bedieningshandleiding

DE LED Controller – RGBW S. 2

1 Homematic IP LED Controller – RGBW
1 Bedienungsanleitung

Dokumentation © 2022 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

157662 (web)

Version 1.2 (09/2023)

2

CCU Homematisch® Homematisch® *

13

4 s

14

4 s

1 Hinweise zur Anleitung....12
2 Gefahrenhinweise....12
3 Funktion und Geräteübersicht 14
4 Allgemeine Systeminformationen....15
5 Inbetriebnahme....15
5.1 Installationshinweise....15
5.2 Montage und Installation 16
5.3 Anlernen 17
5.4 Grundeinstellungen.... 18
5.4.1 Farbdarstellung durch den HSV Farbraum....19
5.4.2 HCL (Human Centric Lightning)....19
5.4.3 Dim2Warm....19
6 Fehlerbehebung 20
6.1 Fehlercodes und Blinkfolgen 20
6.2 Befehl nicht bestätigt....20
6.3 Duty Cycle 21
7 Wiederherstellung der Werkseinstellungen 21
8 Wartung und Reinigung....22
9 Allgemeine Hinweise zum Funkbetrieb 22
10 Technische Daten 23

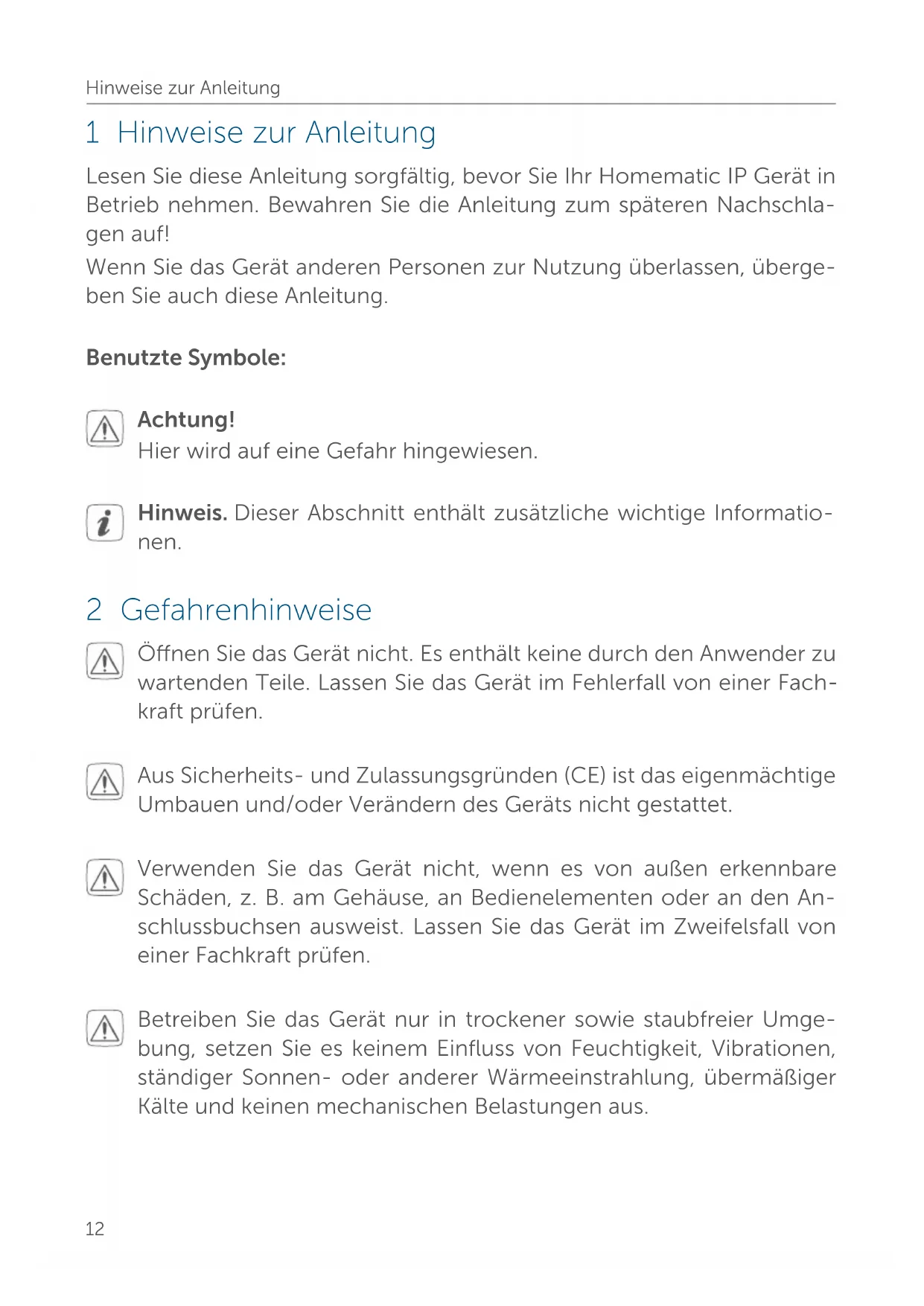

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Homematic IP Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen.

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Lassen Sie das Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte.

Eine Überlastung kann zur Zerstörung des Geräts, zu einem Brand oder zu einem elektrischen Schlag führen.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung der Lastkreise und Art des anzuschließenden Verbrauchers. Belasten Sie den Controller nur bis zur angegebenen Leistungsgrenze.

Das Gerät ist nur für den Einsatz in Wohnbereichen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

3 Funktion und Geräteübersicht

Der Homematic IP LED Controller – RGBW ermöglicht die einfache Steuerung von RGBW-LED-Beleuchtungen direkt per Funk über das Homematic IP System. Farbe, Helligkeit und Sättigung können unabhängig von einander angesteuert werden.

Der LED Controller bietet die Möglichkeit entweder einen RGB(W)-Stripe, zwei Tunable White Stripes oder vier Einzelkanäle anzusteuern. Beim Betrieb von Tunable White Stripes können diese im Dim2Warm-Modus oder dynamischen Tageslicht-(HCL) Modus betrieben werden.

Durch das robuste Gehäuse eignet sich der LED Controller optimal für die unsichtbare Montage in Zwischenwand oder -decke.

Außerdem erhöht die leichte Fernbedienbarkeit per App zusätzlich den Komfort. So lassen sich beispielsweise individuelle Einschalthelligkeiten oder auch automatische Abschaltungen nach einer konfigurierbaren Einschaltdauer einstellen.

Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

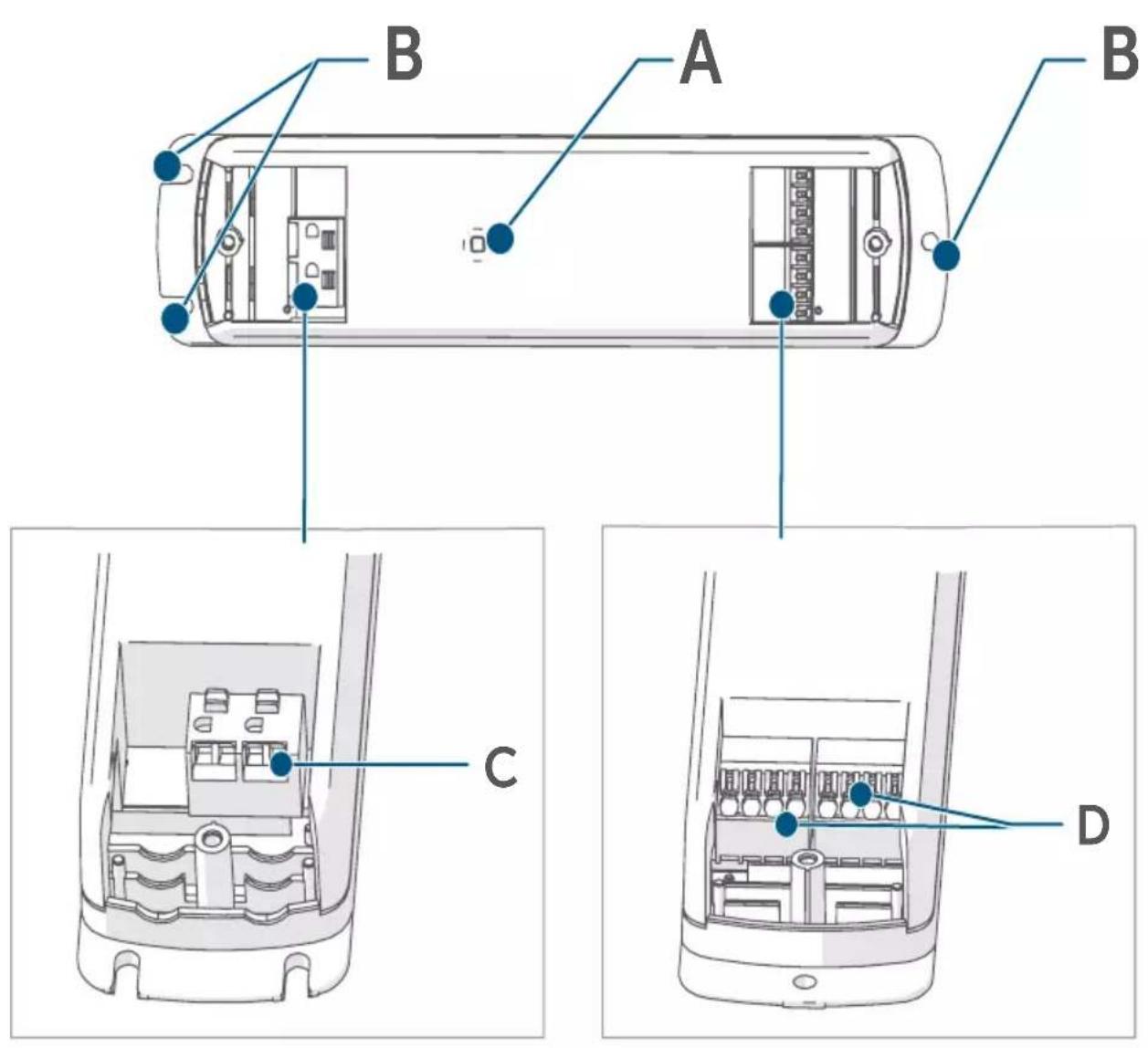

Geräteübersicht (Abbildung 1):

(A) Systemtaste (Anlerntaste und Geräte-LED)
(B) Befestigungslaschen
(C) Anschlussklemme 2-polig Eingang
(D) Anschlussklemme 4-polig Ausgang
(E) Abdeckkappe
(F) Abdeckkappe

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Möglichkeit, Homematic IP Geräte über die Zentrale CCU3 oder in Verbindung mit vielen Partnerlösungen zu betreiben. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

5 Inbetriebnahme

5.1 Installationshinweise

Bitte notieren Sie sich vor der Installation die auf dem Gerät angebrachte Gerätenummer (SGTIN) und den Verwendungszweck, damit Sie das Gerät im Nachhinein leichter zuordnen können. Alternativ steht die Gerätenummer auch auf dem beiliegenden QR-Code-Aufkleber.

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

Beachten Sie bei der Installation die Gefahrenhinweise gemäß „2 Gefahrenhinweise“ auf Seite 12.

Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzu- schließenden Leiter.

Zugelassene Leitungsquerschnitte zum Anschluss der Versorgungsspannung von 12-24 VDC sind:

Starre Leitung [mm2]

0,5-2,5

Zugelassene Leitungsquerschnitte zum Anschluss der LED-Stripes sind:

Starre Leitung [mm2]

0,2-1,5

5.2 Montage und Installation

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Installation beginnen.

Stellen Sie sicher, dass an der gewünschten Montagestelle keine Leitungen verlaufen!

Gerät darf nur für ortsfeste Installationen verwendet werden. Das Gerät ist sicher innerhalb einer festen Installation zu fixieren.

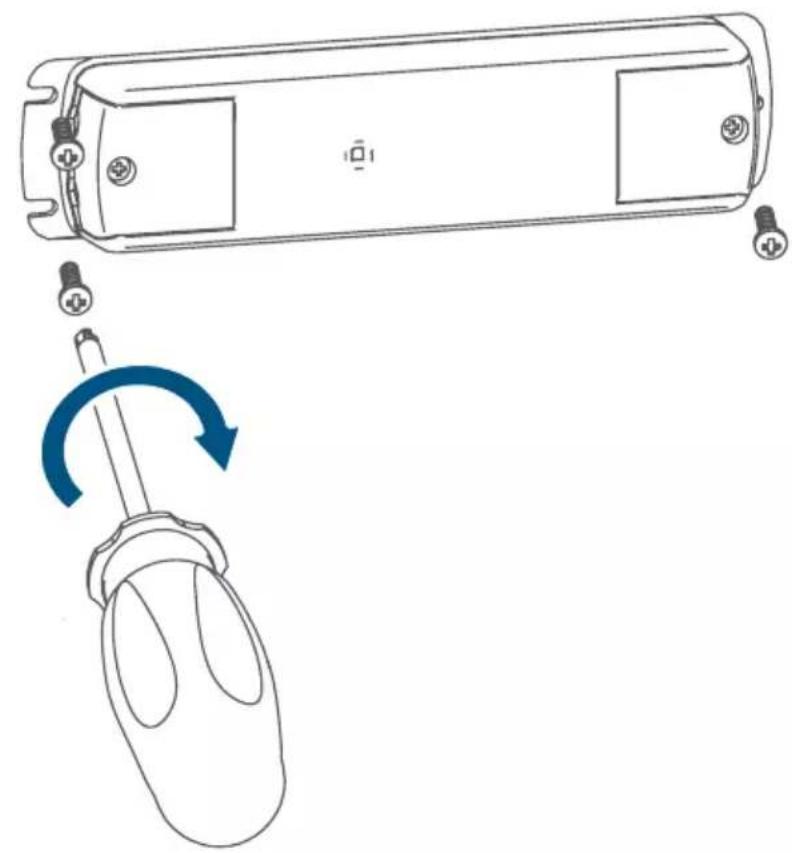

Für die Montage des LED Controllers in Zwischendecke oder Wand gehen Sie wie folgt vor:

• Positionieren Sie den LED Controller an der gewünschten Montagestelle.
• Kennzeichnen Sie die Bohrpunkte anhand der Öffnungen der Befestigungslaschen (B).
• Wählen Sie die passenden Schrauben und Dübel aus.
• Bohren Sie die Löcher entsprechend der Schraubengröße und setzen Sie die Dübel ein.
• Sie können den LED Controller jetzt über die Befestigungslaschen mithilfe der Schrauben montieren (Abbildung 2).

Für die Installation des LED Controllers in Zwischenwand- oder Decke gehen Sie wie folgt vor:

• Lösen Sie die Schraube an der Abdeckkappe (E) mit Hilfe eines Schraubenziehers (Abbildung 3).
• Öffnen Sie die Abdeckkappe (Abbildung 5).
• Schließen Sie das Netzteil an die Anschlussklemme (C) (Eingang 2-polig) gemäß der Anschlusszeichnungen (Abbildungen 6 bis 10) an.

Beim speisenden Netzteil muss es sich um ein Betriebsgerät mit Schutzkleinspannung (SELV) für LED-Module gemäß EN 61347-1, Anhang L handeln. Das Netzteil muss kurzschlussfest (bedingt oder unbedingt) oder fehlersicher (fail-safe) sein.

- Lösen Sie die Schraube an der gegenüberliegenden Abdeckkappe (F) (Abbildung 4).

- Öffnen Sie die Abdeckkappe (Abbildung 5).

- Schließen Sie die Verbraucher entsprechend einer der Anschlusszeichungen (Abbildungen 7 bis 10) an die Anschlussklemme (D) (Ausgang 4-polig) an.

- Verschließen Sie die Abdeckkappen des LED Controllers wieder.

- Schalten Sie das versorgende Netzteil ein, um den Anlernmodus des Geräts zu aktivieren.

5.3 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Sie können das Gerät an den Access Point oder an die Zentrale CCU3 anlernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IP Anwenderhandbuch (zu finden im Downloadbereich unter www.homematic-ip.com).

Damit das Gerät in Ihr System integriert und per kostenloser Homematic IP App gesteuert werden kann, muss es an den Homematic IP Access Point angelernt werden.

Zum Anlernen des Geräts gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Nach dem Einschalten des spannungsversorgenden Netzteils ist der Anlernmodus des Aktors für 3 Minuten aktiv (Abbildung 11).

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (Abbildung 11).

• Das Gerät erscheint automatisch in der Homematic IP App.
• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (A) grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.
• Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

5.4 Grundeinstellungen

In den Geräteeinstellungen der Bedienoberflächen (HmIP App und WebUI) wird der Betriebmodus des LED Controllers eingestellt. Dieser ist entsprechend des Einsatzzweckes einzustellen. Es stehen die nachfolgenden Optionen zur Verfügung:

• 4 x LED Stripes (Abbildung 7)
- 1 x RGB (Abbildung 8)
- 1 x RGBW (Abbildung 9)
• 2 x Tunable White (Abbildung 10)

5.4.1 Farbdarstellung durch den HSV Farbraum

Mittels des HSV-Farbraums wird die Ausgangsfarbe bei Verwendung eines RGB(W)-Stripes definiert. Er besteht aus den drei Werten Hue (H, Farbwert), Saturation (S, Sättigung) und Value (V, Helligkeit). Der Farbwert H ist definiert als ein Kreis (0—360°) in dessen Verlauf alle Farben auftreten. Die Sättigung S legt die Intensität der Farbe fest, wobei bei abnehmendem Wert die Ausgangsfarbe zunehmend in Weiß übergeht. Die Helligkeit V legt die Gesamthelligkeit der definierten Ausgangsfarbe fest.

Human Centric Lightning (HCL, dynamisches Tageslicht) beschreibt die Anpassung der Beleuchtung entsprechend dem natürlichen Verlauf des Tageslichts: Am Morgen herrscht eine warme Farbtemperatur (rötliches Licht) vor, während im Tagesverlauf zum Mittag die Farbtemperatur ansteigt (bläuliches Licht). Zum Abend nimmt die Farbtemperatur wieder ab. Die künstliche Nachbildung des Farbtemperaturverlaufs kann dazu beitragen, die Konzentrationsfähigkeit des Menschen zu steigern.

5.4.3 Dim2Warm

Die Betriebsart Dim2Warm bildet das Dimmverhalten einer klassischen Glühlampe nach: Leuchtet die Lampe nur schwach, wird eine sehr warme Farbtemperatur abgegeben, was für eine gemütliche und behagliche Stimmung sorgen kann. Mit Erhöhen der Helligkeit wird die Farbtemperatur angehoben, so dass bei voller Helligkeit kaltes und somit subjektiv helles Licht abgegeben wird.

6 Fehlerbehebung

6.1 Fehlercodes und Blinkfolgen

Blinkcode Bedeutung Lösung
Kurzes oranges Blinken	Funkübertragung/ Sendeversuch/Datenübertragung	Warten Sie, bis die Übertragung beendet ist.
1x langes grünes Leuchten	Vorgang bestätigt Sie	können mit der Bedienung fortfahren.
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv Ge	ben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „5.3 Anlernen“ auf Seite 17).
6x langes rotes Blinken	Gerät defekt Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
1x oranges und 1x grünes Leuchten	Testanzeige	Nachdem die Testanzeige erloschen ist, können Sie fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty Cycle-Limit erreicht	Versuchen Sie es erneut (s. „6.2 Befehl nicht bestätigt“ auf Seite 20 oder „6.3 Duty Cycle“ auf Seite 21).

6.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED (A) rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „9 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 22). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.

6.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz-Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Geräts 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle-Limits wird durch ein langes rotes Leuchten der LED (A) angezeigt und kann sich durch temporär fehlende Funktion des Geräts äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Geräts wiederhergestellt.

7 Wiederherstellung der Werkseinstellungen

Die Werkseinstellungen des Geräts können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Geräts wiederherzustellen, gehen Sie wie folgt vor:

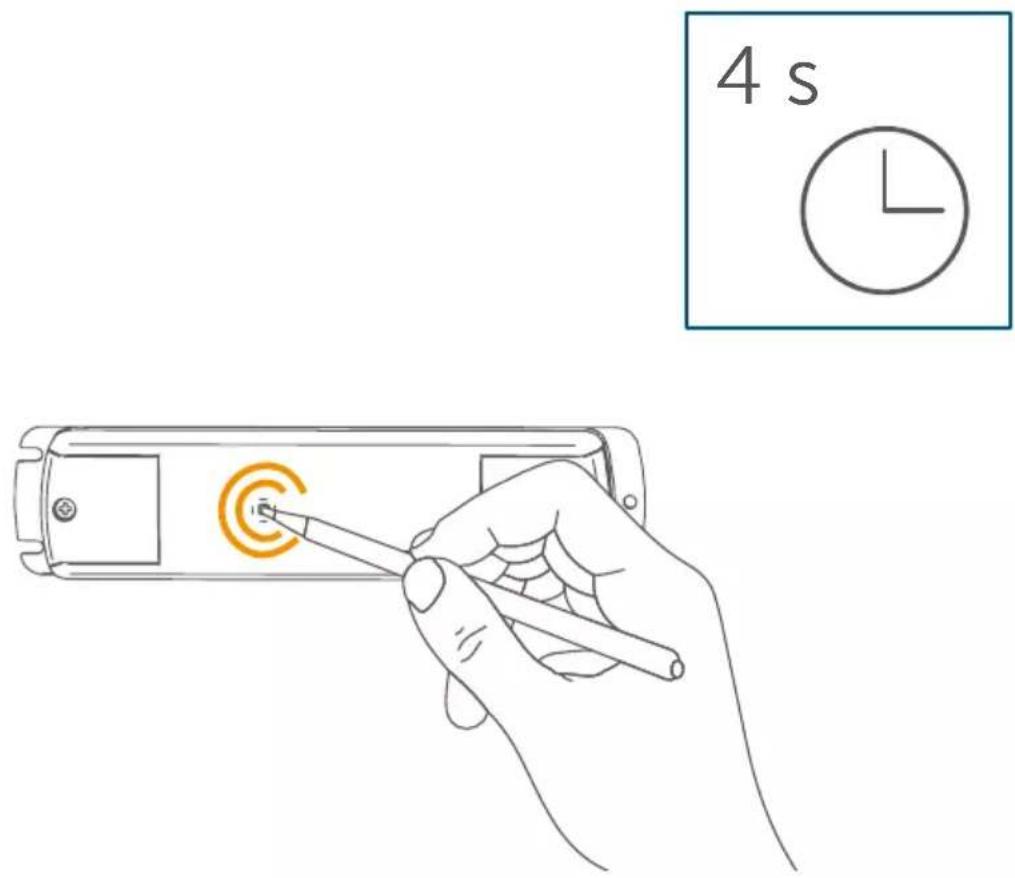

• Drücken Sie für 4 s auf die Systemtaste (A), bis die LED (A) schnell orange zu blinken beginnt (Abbildung 13).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet (Abbildung 14).
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

8 Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

9 Allgemeine Hinweise zum Funkbetrieb

Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können.

Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-RGBW der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com

10 Technische Daten

Geräte-Kurzbezeichnung: HmlP-RGBW

Versorgungsspannung: 12-24 VDC

Stromaufnahme: 8,5 A (max. 2,1 A pro Kanal)

Leistungsaufnahme

Ruhebetrieb: 60 mW @ 24 V

PWM-Grundfrequenz: 1 kHz

Leitungsart und -querschnitt:

(Starre Leitung)

Eingangsklemmen 0,5-2 mm²

Ausgangsklemmen 0,2-1,5 mm²

Leitungslänge (Eingangs-

und Ausgangsklemmen) < 3 m

Außendurchmesser

Eingangsleitungen 7 mm

Ausgangsleitungen 5 mm

Schutzart: IP20

Umgebungstemperatur: 5 bis 40 °C

Abmessungen (B x H x T): 170 x 40 x 26 mm

Gewicht: 79 g

Funk-Frequenzband: 868,0-868,60 MHz

869,4-869,65 MHz

Max. Funk-Sendeleistung 10 dBm

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 260 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Schutzklasse: III

Verschmutzungsgrad: 2

Technische Änderungen vorbehalten.

Lastart Kanal 1-4
Ohmsche Last		2,1 A
LED ohne Vorschaltgerät 2,1 A/50,4 VA

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät nicht mit dem Hausmüll, der Restmülltonne oder der gelben Tonne bzw. dem gelben Sack entsorgt werden darf.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt und alle im Lieferumfang enthaltenen Elektronikteile zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte abzugeben. Auch Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten.

Wir machen ausdrücklich darauf aufmerksam, dass Sie als Endnutzer eigenverantwortlich für die Löschung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik-Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Description

10 Technische gegevens

Kostenloser Download der Homematic IP App!
