| Tipo de producto | Controlador LED - RGBW |
| Marca | Homematic IP |
| Modelo | HmIPRGBW |
| Dimensiones (L x A x P) | 170 x 40 x 26 mm |
| Peso | 79 g |
| Alimentación | 12-24 Vcc, 8,5 A máx (2,1 A por canal) |
| Potencia absorbida (reposo) | 60 mW @ 24 V |
| Tipo de protección | IP20 |
| Temperatura ambiente | 5 a 40 °C |
| Banda de frecuencias radio | 868,0-868,60 MHz / 869,4-869,65 MHz |
| Potencia de emisión radio máx. | 10 dBm |
| Alcance radio en campo libre | 260 m típ. |
| Ciclo de trabajo | < 1 % por hora |
| Clase de protección | III |
| Grado de contaminación | 2 |
| Funciones principales | Control de tiras LED RGB(W), Tunable White, Dim2Warm, HCL (luz diurna dinámica), ajuste color/brillo/saturación, hasta 4 canales |
| Mantenimiento y limpieza | Ningún mantenimiento necesario; limpiar con un paño suave y seco, sin disolvente |
| Seguridad | No abrir el aparato; uso únicamente en un entorno seco y sin polvo; respetar las secciones de cable admisibles |
| Piezas de repuesto y reparabilidad | Ninguna pieza requiere mantenimiento; reparaciones por un especialista; garantía anulada en caso de manipulación no conforme |
| Información general | Aprendizaje vía aplicación Homematic IP; compatible con CCU3; documentación y actualizaciones en www.homematic-ip.com |
Preguntas frecuentes - HmIPRGBW Homematic IP
Preguntas de los usuarios sobre HmIPRGBW Homematic IP
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Controlador en formato PDF gratis! Encuentra tus instrucciones HmIPRGBW - Homematic IP y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HmIPRGBW de la marca Homematic IP.
MANUAL DE USUARIO HmIPRGBW Homematic IP
Volumen de suministro
Cantidad Componente
1 Homematic IP Controlador de LED - RGBW
1 Instrucciones de uso
Documentación © 2022 eQ-3 AG, Alemania
Todos los derechos reservados. Queda prohibida la reproducción total o parcial de estas instrucciones en todas las formas posibles o utilizando procedimientos electrónicos, mecánicos o químicos, así como su divulgación, sin el consentimiento por escrito del editor.
Es posible que las presentes instrucciones contengan aún erratas o errores de impresión. Sin embargo, se efectúa una revisión periódica de los datos contenidos en estas instrucciones y se incluyen las correcciones en la siguiente edición. No se asume ninguna responsabilidad por los errores de tipo técnico o tipográfico y sus consecuencias.
Se reconocen todas las marcas registradas y derechos protegidos.
Pueden efectuarse modificaciones debidas al progreso tecnológico sin previo aviso.
157662 (web)
Versión 1.2 (09/2023)
Índice
1 Advertencias sobre estas instrucciones....56
2 Advertencias de peligro 56
3 Funciones y esquema del dispositivo....57
4 Información general del sistema....59
5 Puesta en servicio....59
5.1 Instrucciones de instalación....59
5.2 Montaje e instalación....60
5.3 Conexión 61
5.4 Ajuste básico....62
5.4.1 Representación del color a través del espacio de color HSV 63
5.4.2 HCL (Human Centric Lightning)....63
5.4.3 Dim2Warm....63
6 Reparación de fallos....64
6.1 Códigos de errores y secuencias intermitentes....64
6.2 Comando sin confirmar....64
6.3 Duty Cycle 65
7 Restablecimiento de la configuración de fábrica 65
8 Mantenimiento y limpieza....66
9 Indicaciones generales sobre el modo inalámbrico 66
10 Datos técnicos....67

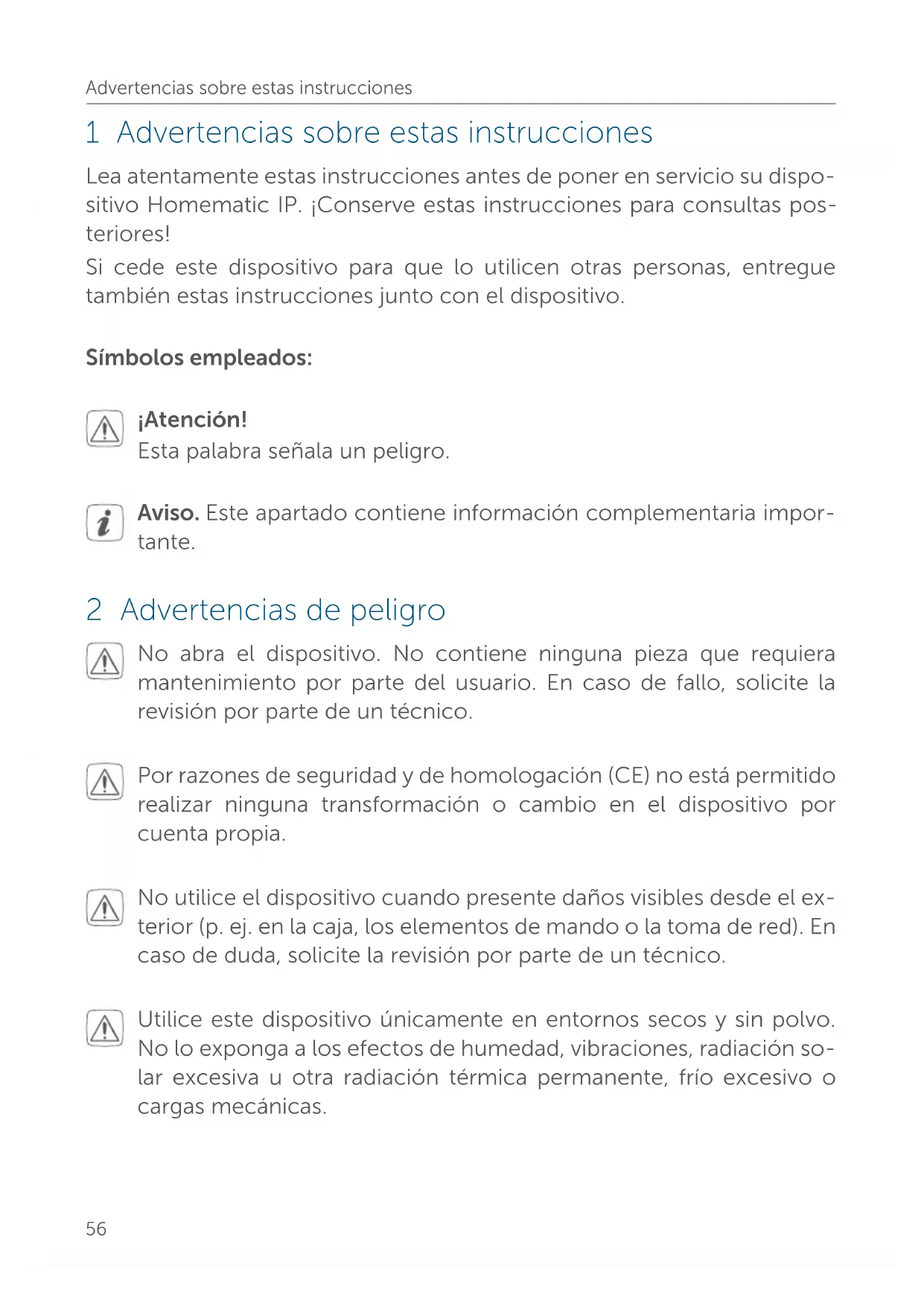

1 Advertencias sobre estas instrucciones
Lea atentamente estas instrucciones antes de poner en servicio su dispositivo Homematic IP. ¡Conserve estas instrucciones para consultas posteriores!
Si cede este dispositivo para que lo utilicen otras personas, entregue también estas instrucciones junto con el dispositivo.
Símbolos empleados:
¡Atención!
Esta palabra señala un peligro.
Aviso. Este apartado contiene información complementaria importante.
2 Advertencias de peligro
No abra el dispositivo. No contiene ninguna pieza que requiera mantenimiento por parte del usuario. En caso de fallo, solicite la revisión por parte de un técnico.
Por razones de seguridad y de homologación (CE) no está permitido realizar ninguna transformación o cambio en el dispositivo por cuenta propia.
No utilice el dispositivo cuando presente daños visibles desde el exterior (p. ej. en la caja, los elementos de mando o la toma de red). En caso de duda, solicite la revisión por parte de un técnico.
Utilice este dispositivo únicamente en entornos secos y sin polvo. No lo exponga a los efectos de humedad, vibraciones, radiación solar excesiva u otra radiación térmica permanente, frío excesivo o cargas mecánicas.
¡Este dispositivo no es un juguete! No permita que los niños jueguen con él. No deje tirado el material de embalaje de forma descuidada. Las láminas o bolsas de plástico, las piezas de corcho blanco, etc. pueden convertirse en un juguete peligroso para los niños.
Se declina toda responsabilidad por las lesiones o los daños materiales causados por un uso indebido o incumplimiento de las advertencias de peligro. ¡En esos casos se anula el derecho a garantía! ¡No se asume ninguna responsabilidad por daños indirectos!
Deben utilizarse los cables y secciones de cable permitidos para conectar a los bornes del dispositivo.
Una sobrecarga puede dañar gravemente el dispositivo, provocar un incendio o una descarga eléctrica.
Antes de conectar un consumidor consulte los datos técnicos, sobre todo la potencia de ruptura máxima admisible de los circuitos de carga y el tipo de consumidor a conectar. No se debe cargar el controlador por encima de su límite de capacidad.
El dispositivo está diseñado para el uso exclusivamente en viviendas, entornos comerciales e industriales o en pequeñas empresas.
Todo uso distinto del indicado en estas instrucciones se considera incorrecto y conlleva la anulación de la garantía y la responsabilidad.
3 Funciones y esquema del dispositivo
Homematic IP Controlador de LED – RGBW facilita el control de la iluminación LED RGBW directamente por radio a través del sistema Homematic IP. Permite un control por separado del color, la intensidad y la saturación.
El controlador de LED ofrece la posibilidad de activar una tira RGB(W), dos tiras Tunable White o cuatro sencillas tiras LED. Las tiras Tunable White pueden funcionar en el modo Dim2Warm o bien en el modo de luz
natural dinámica (HCL).
Gracias a la robusta carcasa, el controlador de LED es ideal para el montaje oculto en la pared o falso techo.
Además, el fácil manejo a distancia vía app ofrece aún más confort. Así, por ejemplo, es posible personalizar la intensidad de la luz al encenderse o también el apagado automático tras un tiempo de encendido definido.
Todos los documentos técnicos y actualizaciones están a su disposición en www.homematic-ip.com.
Esquema del dispositivo (figura 1):
(A) Botón del sistema (botón de conexión y LED del dispositivo)
(B) Bridas de fijación
(C) Borne de conexión de 2 polos para entrada
(D) Borne de conexión de 4 polos para salida
(E) Tapa
(F) Tapa
4 Información general del sistema
Este dispositivo es parte del sistema smart home Homematic IP y se comunica por el protocolo de radio Homematic IP. Se puede configurar todos los dispositivos del sistema confortablemente e individualmente a través la aplicación Homematic IP. Alternativamente, se puede operar los dispositivos Homematic IP por la central CCU3 o en conneción con muchos soluciones de nuestros socios. Para más información sobre el los funciones del sistema en combinación con otros componentes, consulte el manual de usuario. Visite www.homematic-ip.com para consultar todos los documentos técnicos y actualizaciones.
5 Puesta en servicio
5.1 Instrucciones de instalación
Antes de realizar la instalación, por favor, anote el número de aparato aplicado sobre el mismo (SGTIN) y la finalidad asignada para facilitar su identificación más tarde. El número de aparato también figura en el adhesivo del código QR adjunto.
Una instalación incorrecta puede ocasionar costosos daños materiales, por ejemplo, por un incendio. En usted recae la responsabilidad personal en caso de daños personales y materiales.
Al realizar la instalación observe las advertencias de peligro señaladas en el capítulo „2 Advertencias de peligro“ en página 56.
Respete la longitud de aislamiento del cable a conectar indicada en el dispositivo.
Las secciones de cable permitidas para conectar la tensión de alimentación de 12-24 VDC son:
| Cable rígido [mm2] |
| 0,5-2,5 |
Las secciones de cable permitidas para conectar las tiras LED son:
| Cable rígido [mm2] |
| 0,2-1,5 |
5.2 Montaje e instalación
Por favor, lea íntegramente este capítulo antes de realizar la instalación.
¡Compruebe que no haya ninguna otra línea de suministro en el lugar de la instalación!
El equipo solo puede ser utilizado en instalaciones fijas. El dispositivo tiene que estar montado de forma segura dentro de una instalación fija.
Procedimiento para efectuar el montaje del controlador de LED en falsos techos o paredes:
- Coloque el controlador de LED en el lugar de montaje deseado.
- Marque los puntos a perforar con ayuda de los orificios de las bridas de fijación (B).
- Seleccione los tornillos y los tacos apropiados.
- Taladre los orificios según el tamaño de los tornillos y coloque los tacos.
- Ahora ya puede fijar el controlador de LED por las bridas de fijación con los tornillos (figura 2).
Procedimiento para instalar el controlador de LED en falsos techos o paredes:
- Afloje el tornillo de la tapa (E) con ayuda de un pequeño destornillador (figura 3).
- Abra la tapa (figura 5).
- Conecte el bloque de alimentación al borne de conexión (C) (entrada de 2 polos) siguiendo el esquema (figuras 6 a 10).
La fuente de alimentación tiene que ser un mecanismo de control con muy baja tensión de protección (SELV) para módulos LED, de conformidad con la norma EN 61347-1, anexo L. La fuente de alimentación tiene que ser resistente al cortocircuito (condicionado o no condicionado) o a prueba de fallos (fail-safe).
- Afloje el tornillo de la tapa opuesta (F) (figura 4).
- Abra la tapa (figura 5).
- Conecte el consumidor siguiendo el esquema (figuras 7 a 10) al borne de conexión (D) (salida de 4 polos).
- Cierre de nuevo la tapa del controlador de LED.
- Conecte de nuevo cable de alimentación para activar el modo de conexión del dispositivo.
5.3 Conexión
Por favor, lea íntegramente este capítulo antes de realizar la conexión.
En primer lugar tiene que configurar su Homematic IP Access Point desde la app Homematic IP para poder utilizar otros dispositivos Homematic IP en su sistema. Encontrará más información al respecto en las instrucciones de uso del Access Point.
También puede conectar el dispositivo a Access Point o a la central CCU3. Para más información al respecto, por favor, consulte el manual de usuario de Homematic IP (lo encontrará en la sección de descargas de www.homematic-ip.com).
Para integrar el dispositivo en su sistema y realizar el control desde la app gratuita Homematic IP es necesario conectarlo al Homematic IP Access Point.
Modo de proceder para conectar el dispositivo:
- Abra la app Homematic IP en su móvil.
- Seleccione el punto del menú »Conectar dispositivo«.
- Al conectar la alimentación se activa el modo de conexión del actuador durante 3 minutos (figura 11).
También se puede activar el modo de conexión durante 3 minutos manualmente con una pulsación corta del botón del sistema (A) (figura 11).
- El dispositivo se muestra automáticamente en la app Homematic IP
- Para confirmarlo tiene que introducir en la aplicación las cuatro últimas cifras del número de aparato (SGTIN) o escanear el código QR. El número de dispositivo se encuentra en el adhesivo incluido en el volumen de suministro o bien directamente sobre el aparato.
- Espere hasta que haya finalizado el proceso de conexión.
- Como confirmación de que el proceso de conexión se ha ejecutado correctamente se enciende el LED (A) verde. Ahora el dispositivo ya está preparado para funcionar.
- Si se enciende el LED rojo, inténtelo de nuevo.
- Seleccione la solución deseada para su dispositivo.
- Introduzca un nombre para el dispositivo en la app y asígnele una sala.
5.4 Ajuste básico
Con los ajustes de la interfaz de mando (App HmIP y WebUI) se configura el modo de servicio del controlador de LED. Este depende de la finalidad de uso. Existen las siguientes opciones:
• 4 x LED stripe (figura 7)
• 1 x RGB (figura 8)
• 1 x RGBW (figura 9)
• 2 x Tunable White (figura 10)
5.4.1 Representación del color a través del espacio de color HSV
El espacio de color HSV define el color de salida utilizando una tira RGB(W). Se compone de los tres elementos: matiz (H, valor de color), saturación (S, saturación) y valor (V, brillo). El valor de color H se define como un círculo (0-360°) en cuyo gradiente aparecen todos los colores. La saturación S determina la intensidad del color mientras que, a medida que disminuye el valor, el color de partida tiende cada vez más al blanco. El brillo V determina el brillo general del color de salida definido.
Human Centric Lightning (HCL, luz diurna dinámica) describe la adaptación de la iluminación a la evolución natural de la luz diurna: por la mañana prevalece una temperatura de color cálida (luz rojiza), mientras que a medida que avanza el día, al mediodía, aumenta la temperatura de color (luz azulada). Por la noche, la temperatura del color disminuye nuevamente. La imitación artificial del gradiente de temperatura de color puede ayudar a aumentar la capacidad de concentración humana.
5.4.3 Dim2Warm
Con el modo Dim2Warm se reproduce el comportamiento de regulación de una bombilla incandescente clásica. Si la lámpara se ilumina débilmente, se emite una temperatura de color muy cálida, lo que puede crear un ambiente agradable y acogedor. Al aumentar el brillo, sube la temperatura del color de modo que, a pleno brillo, se emite luz fría y, por lo tanto, subjetivamente brillante.
6 Reparación de fallos
6.1 Códigos de errores y secuencias intermitentes
| Secuencia intermi-tente | Significado Solución | |
| Luz naranja intermi-tente corta | Transmisión ina-lámbrica, intento de transmisión o trans-misión de datos | Espere hasta que finalice la transmisión. |
| 1 vez luz verde larga | Confirmación de una operación | Puede continuar con el manejo. |
| Luz naranja intermi-tente corta (cada 10 seg.) | Modo de conexión activo | Introduzca las últimas cuatro cifras del número de serie del dispositivo como confirmación (v. „5.3 Conexión“ en página 61). |
| Luz roja intermiten-te larga (6 veces) | Dispositivo defec-tuoso | Consulte los mensajes de la aplicación o contacte con su proveedor. |
| 1 vez luz naranja y 1 vez verde | Indicación de prue-ba | Cuando se apague la indicación de prueba puede continuar. |
| 1 luz roja larga Error | de ejecución o límite Duty Cycle alcanzado | Inténtelo de nuevo (v. „5.1 Instrucciones de instala-ción“ en página 59 o „6.3 Duty Cycle“ en página 65). |
6.2 Comando sin confirmar
Si alguno de los receptores no confirma un comando se enciende el LED (A) rojo al final de la transmisión errónea. El motivo de una transmisión errónea puede ser un fallo de funcionamiento (v. „9 Indicaciones generales sobre el modo inalámbrico“ en página 66). Posibles causas de errores en la transmisión:
- receptor no disponible
- el receptor no puede ejecutar el comando (fallo de tensión, bloqueo mecánico, etc.)
- receptor defectuoso
6.3 Duty Cycle
Duty Cycle describe una limitación del tiempo de transmisión regulada por ley para dispositivos en la banda de 868 MHz. El objeto de esta regulación es garantizar el funcionamiento de todos los aparatos que trabajan en la banda de 868 MHz.
En la banda de frecuencia de 868 MHz utilizada por nosotros, el tiempo de transmisión máximo de un dispositivo es del 1% de una hora (es decir, 36 segundos en una hora). Cuando se alcanza ese límite del 1%, los dispositivos no pueden seguir transmitiendo hasta que finaliza esa limitación temporal. Los dispositivos Homematic IP cumplen esa directiva al 100% en su desarrollo y fabricación.
Utilizados de un modo normal en general no se alcanza el Duty Cycle. Sí puede ocurrir en casos aislados, por ejemplo durante la puesta en servicio o la primera instalación de un sistema, debido a los múltiples procesos de conexión con mayor intensidad de transmisión. Cuando se supera el límite de Duty Cycle, se enciende el LED (A) rojo una vez de forma prolongada y puede fallar el funcionamiento del dispositivo de forma temporal. El funcionamiento se restablece al cabo de un tiempo (máximo 1 hora).
7 Restablecimiento de la configuración de fábrica
Se puede restablecer la configuración de fábrica del dispositivo. Al hacerlo se pierden todos los ajustes.
Modo de proceder para restablecer la configuración de fábrica del dispositivo:
- Pulse el botón del sistema (A) durante 4 segundos hasta que el LED (A) empiece a parpadear rápidamente con luz naranja (figura 13).
- Suelte de nuevo el botón del sistema.
- Pulse de nuevo el botón del sistema durante 4 seg. hasta que se encienda el LED verde (figura 14).
- Suelte de nuevo el botón del sistema para finalizar el restablecimiento de la configuración de fábrica.
El dispositivo ejecuta un reinicio.
8 Mantenimiento y limpieza
El dispositivo no requiere mantenimiento. En caso de fallo, encargue su reparación a un técnico.
Limpie el dispositivo con un paño suave, limpio, seco y que no deje pelusa. No utilice productos de limpieza que contengan disolventes. Estas sustancias pueden estropear la carcasa de plástico y la rotulación.
9 Indicaciones generales sobre el modo inalámbrico
La transmisión inalámbrica se realiza por una vía de transmisión no exclusiva, por lo que pueden producirse fallos. También pueden ser fuentes de errores las conmutaciones, motores eléctricos o equipos eléctricos defectuosos.
El alcance en edificios puede diferir mucho del alcance en campo libre. Aparte de la capacidad de transmisión y de las propiedades de recepción de los receptores, también desempeñan un papel importante los efectos ambientales, como la humedad o los elementos constructivos del lugar.
eQ-3 AG, Maiburger Str. 29, 26789 Leer, Alemania, declara que la instalación inalámbrica, Homematic IP HmIP-RGBW, cumple la Directiva 2014/53/UE. El texto de la declaración de conformidad CE está disponible al completo en la siguiente dirección de Internet: www.homematic-ip.com
10 Datos técnicos
Nombre abreviado del dispositivo: HmIP-RGBW
Tensión de alimentación: 12-24 VDC
Consumo de corriente: 8,5 A (máx. 2,1 A por canal)
Potencia absorbida
Modo de reposo: 60 mW @ 24 V
Frecuencia de base para PWM: 1 kHz
Tipo de cable y sección:
(Conducto rígido)
Bornes de entrada 0,5-2 mm²
Bornes de salida 0,2-1,5 mm ^4
Longitud del conducto (bornes de entrada
y salida) < 3 m
Diámetro exterior
Cables de entrada 7 mm
Cables de salida 5 mm
Tipo de protección: IP20
Temperatura ambiente: de 5 a 40 °C
Dimensiones (A x H x P): 170 x 40 x 26 mm
Peso: 79 g
Banda de radiofrecuencia: 868,0-868,60 MHz
869,4-869,65 MHz
Potencia de radioemisión máx. 10 dBm
Categoría de receptor: SRD category 2
Alcance típ. en campo abierto: 260 m
Duty Cycle: < 1 % por h/< 10 % por h
Clase de protección: III
Grado de suciedad: 2
Salvo modificaciones técnicas.
| Clase de carga Canal 1-4 | ||
| Carga óhmica | 2,1 A | |
| LED sin balasto 2,1 A/50,4 VA | ||
Indicaciones sobre la eliminación
Este símbolo significa que el dispositivo no debe desecharse con la basura doméstica, en el contenedor de residuos ni el contenedor amarillo o el saco amarillo.
Con el fin de proteger la salud y el medio ambiente, está obligado a entregar el producto y todas las piezas electrónicas incluidas en el volumen de suministro para su correcta eliminación a un punto de recogida de residuos municipal para aparatos eléctricos y electrónicos. Los distribuidores de aparatos eléctricos y electrónicos también están obligados a la recogida gratuita de dispositivos usados.
Mediante la recogida por separado, contribuye significativamente a la re-utilización, el reciclado y otras formas de recuperación de dispositivos usados.
Le advertimos expresamente sobre el hecho de que usted, como usuario final, es responsable de eliminar los datos personales de los aparatos eléctricos y electrónicos que se van a desechar.
Información relativa a la conformidad
El distintivo CE es un símbolo de mercado libre dirigido exclusivamente a las autoridades y que no implica ninguna garantía de determinadas características.
Para consultas técnicas sobre el dispositivo contacte con su proveedor.
