BEDIENUNGSANLEITUNG HMIPW-DRS4 Homematic IP
Installations- und Bedienungsanleitung
Wired Schaltaktor - 4-fach S. 2
1 Homematic IP Wired Schaltaktor - 4-fach
1 Bus-Verbindungskabel
1 Bus-Blindstopfen
1 Bedienungsanleitung
Dokumentation © 2018 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Anderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
152421 (web)
Version 1.2 (05/2018)
1
TX
8.8.8%°C V
2

1 Hinweise zur Anleitung....8
2 Gefahrenhinweise....8
3 Funktion und Geräteübersicht ....13
4 Allgemeine Systeminformationen ....14
5 Inbetriebnahme 15
5.1 Installationshinweise....15
5.2 Auswahl der Spannungsversorgung 17
5.3 Montage und Installation....18
5.4 Anlernen 20
5.4.1 Anlernen an die Zentrale CCU3....21
5.4.2 Anlernen an die Homematic IP Cloud per Wired Access Point.... 24
6 Bedienung....25
7 Fehlercodes und Blinkfolgen....27
8 Wiederherstellung der
Werkseinstellungen....28
9 Wartung und Reinigung....29
10 Technische Daten 29
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-matic IP Wired Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:

Achtung!
Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen.
2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen birgt die Gefahr eines Stromschlages. Lassen Sie das Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen ausweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Der Aktor ist Teil der Gebäudeinstallation. Bei der Planung und Errichtung sind die einschlägigen Normen und Richtlinien des Landes zu beachten. Der Betrieb des Geräts ist ausschließlich am 230 V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages am Gerät, schalten Sie bitte die Netzspannung frei (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.

Netzspannungs- und SELV/PELV-Stromkreise dürfen nicht gemeinsam (gemischt) an die verschiedenen Schaltausgänge angeschlossen werden.

Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte.

Die angeschlossenen Verbraucher müssen über eine ausreichende Isolierung verfügen.

Eine Überlastung kann zur Zerstörung des Geräts, zu einem Brand oder zu einem elektrischen Schlag führen.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung der Lastkreise und Art des anzuschließenden Verbrauchers. Belasten Sie den Aktor nur bis zur angegebenen Leistungsgrenze.

Für den sicheren Betrieb muss das Gerät in einen Stromkreisverteiler entsprechend VDE 0603, DIN 43871 (Niederspannungsunterverteilung (NSUV)), DIN 18015-x eingebaut werden. Die Montage muss auf einer Tragschiene (Hutschiene, DIN-Rail) lt. EN 60715 erfolgen. Installation und Verdrahtung sind entsprechend VDE 0100 (VDE 0100-410, VDE 0100-510 usw.) durchzuführen. Es sind die Vorschriften der Technischen Anschlussbestimmungen (TAB) des Energieversorgers zu berücksichtigen.

Vor Einbau und Anschluss des Gerätes freischalten und spannungsführende Teile in der Umgebung abdecken.

Das Gerät ist nicht zum Freischalten geeignet.

Geräte mit elektronischen Netzteilen (z. B. Hochvolt-LED-Leuchtmittel) stellen keine ohmschen Lasten dar. Sie können Einschaltströme von über 100 A erzeugen. Schalten solcher Verbraucher führt zu vorzeitigem Verschleiß des Aktors. Wir empfehlen in solchen Fällen die Verwendung von Einschaltstrombegrenzern an den Schaltausgängen.

Das Gerät ist nur für den Einsatz in Wohnbereichen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt.

Bei Einsatz in einer Sicherheitsanwendung ist das Gerät/System in Verbindung mit einer USV (unterbrechungsfreie Stromversorgung) zu betreiben, um einen möglichen Netzausfall zu überbrücken.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
3 Funktion und Geräteübersicht
Der Homematic IP Wired Schaltaktor – 4-fach lässt sich einfach auf einer Hutschiene in einem Stromkreisverteiler montieren. Einmal installiert, schaltet er angeschlossene Verbraucher (z. B. Leuchten) über vier Kanäle ein bzw. aus.
Im Homematic IP Wired System kann der Schaltaktor Lampen oder andere Beleuchtungsanlagen komfortabel per angelerntem Taster, Funk-Fernbedienung oder über die kostenlose Homematic IP Smartphone App ein- bzw. ausschalten.
Darüber hinaus haben Sie die Möglichkeit, den Schaltaktor in Verbindung mit einem Homematic IP Wandthermostaten (z. B. HmIP-WTH-2) zur Regelung der Raumtemperatur über elektrische Heizgeräte einzusetzen.

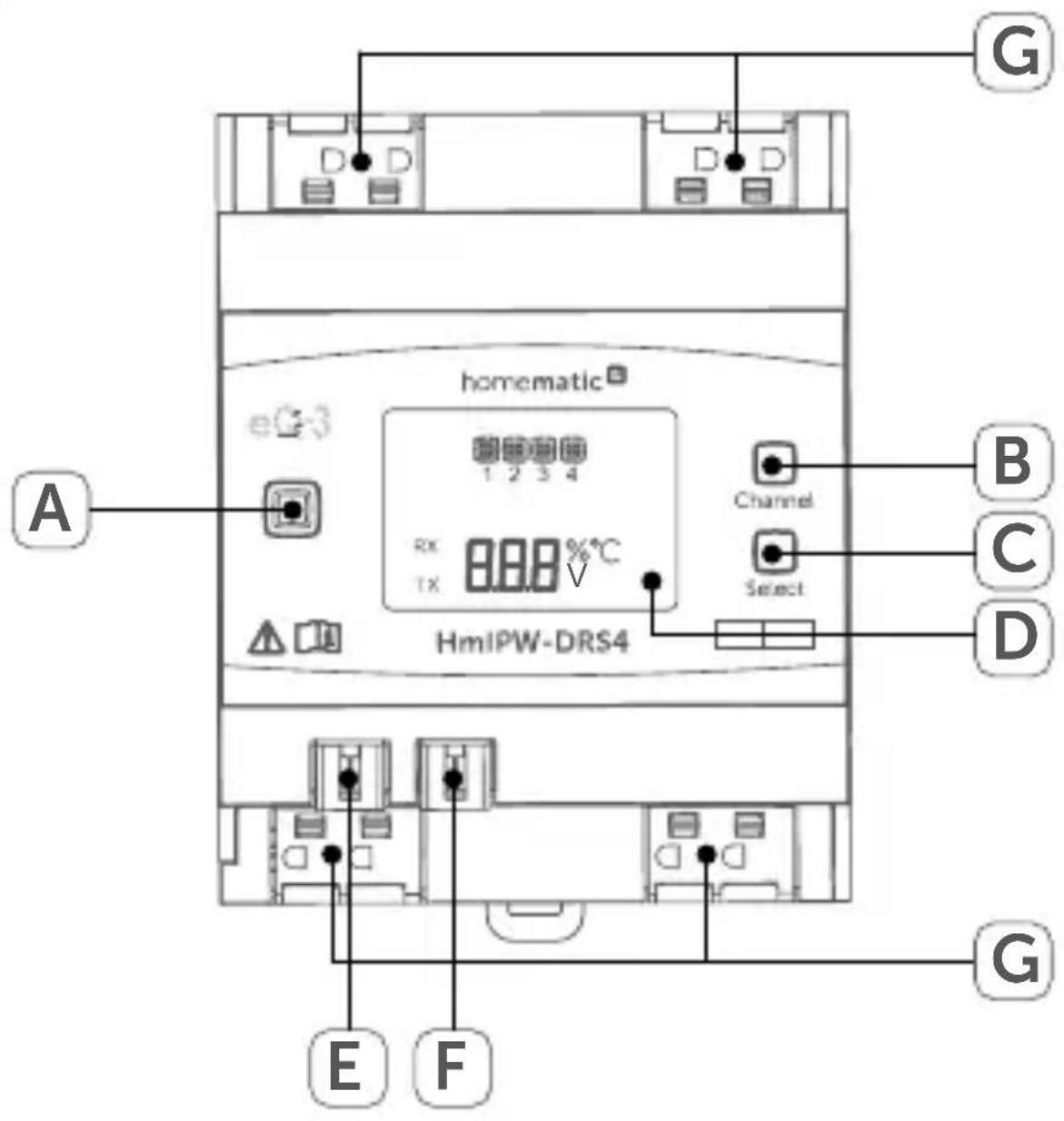

Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) Channel-Taste
(C) Select-Taste
(D) LC-Display
(E) Busanschluss 1
(F) Busanschluss 2
(G) Anschlussklemmen für verschiedene Lasten
Displayübersicht (s. Abbildung 1):
| Symbol Bedeutung | |
![]() | Kanal eingeschaltet |
1 | Kanal ausgeschaltet |
![]() | Daten werden vom Bus empfangen |
![]() | Daten werden zum Bus gesendet |
![]() | Prozentangabe (eingeschaltet, wenn 0 oder 100 % angezeigt wird) |
![]() | Temperaturangabe (eingeschaltet, wenn Temperatur angezeigt wird) |
![]() | Spannungsangabe (eingeschaltet, wenn Spannung angezeigt wird) |
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommuniziert über das Homematic IP Protokoll. Sie haben die Möglichkeit, alle Geräte des Systems komfortabel und individuell über die Bedienoberfläche der Zentrale CCU3 oder flexibel per Smartphone über
die Homematic IP App in Verbindung mit der Homematic IP Cloud zu konfigurieren. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Wired Systemhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de.
5 Inbetriebnahme
5.1 Installationshinweise

Bevor Sie das Gerät installieren und in Betrieb nehmen können, müssen Sie zunächst einen Homematic IP Wired Access Point (HmIPW-DRAP) in Betrieb nehmen.

Bitte notieren Sie sich vor der Installation die auf dem Gerät angebrachte Gerätenummer (SGTIN) und den Verwendungszweck, damit Sie das Gerät im Nachhinein leichter zuordnen können. Alternativ steht die Gerätenummer auch auf dem beiliegenden QR-Code-Aufkleber.

Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
- Ihr eigenes Leben;
- das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
\*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:
- Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken;
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse; - Auswahl des Elektroinstallationsmaterials zur Sicherstellung der Abschaltbedingungen;
- IP-Schutzarten;
- Einbau des Elektroinstallationsmaterials;
- Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).

Beachten Sie bei der Installation die Gefahrenhinweise gemäß „2 Gefahrenhinweise“ auf Seite 2.

Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzuschließenden Leiter.
Zugelassene Leitungsquerschnitte zum Anschluss an den Schaltaktor sind:
| Starre Leitung [mm2] Flexible Leitung ohne Aderendhülse [mm2] | |
| 1,5-2,50 1,5-2,50 | |
5.2 Auswahl der Spannungsversorgung
Die Spannungsversorgung des Schaltaktors erfolgt ausschließlich über den Homematic IP Wired Bus. Der Bus wird vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist (s. Bedienungsanleitung vom HmIPW-DRAP).
Im Schaltaktor sind bistabile Relais verbaut. Diese haben den Vorteil, dass sie lediglich im Umschaltmoment kurzzeitig bestromt werden müssen.
Die Gesamtstromaufnahme beim gleichzeitigen Umschalten aller Kanäle berechnet sich wie folgt:
$$ I _ {\mathrm{ges}} = 1 0 \mathrm{mA} + 4 * 3 0 \mathrm{mA} = 1 3 0 \mathrm{mA} $$
Sofern sichergestellt ist, dass nicht alle Kanäle gleichzeitig umgeschaltet werden, kann die Stromaufnahme entsprechend reduziert werden. Unter Berücksichtigung eines Gleichzeitigkeitsfaktors von 0,4 ergibt sich z. B.:
$$ I _ {\text {ges}} = 1 0 \mathrm{mA} + 4 * 3 0 \mathrm{mA} * 0, 4 = 5 8 \mathrm{mA} $$
5.3 Montage und Installation

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Installation beginnen.

Die Laststromkreise müssen mit einem Leitungs- schutzschalter gemäß EN60898-1 (Auslösecha- rakteristik B oder C, max. 16 A Nennstrom, min. 6 kA Abschaltvermögen, Energiebegrenzung- klasse 3) abgesichert sein.
Für die Installation des Schaltaktors auf einer Hutschiene in einem Stromkreisverteiler gehen Sie wie folgt vor:
- Schalten Sie den Stromkreisverteiler frei und decken ggf. spannungsführende Teile ab (s. Sicherheitsregeln).
- Entfernen Sie die Abdeckung des Stromkreisverteilers.

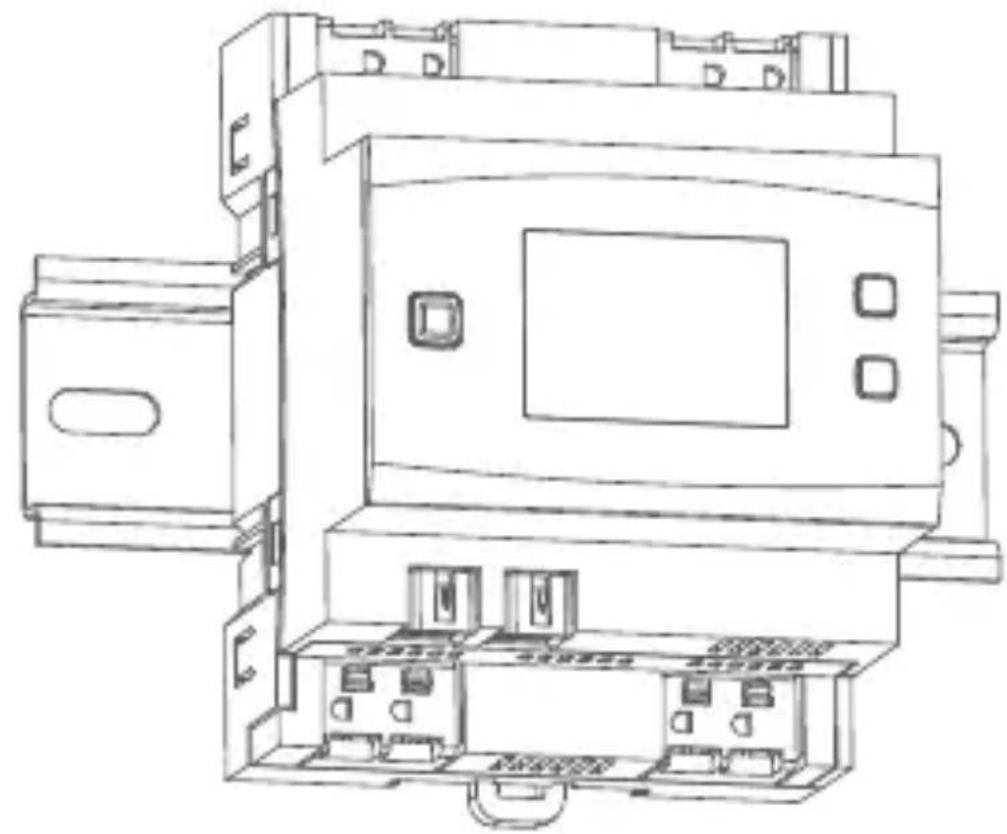

- Setzen Sie den Schaltaktor auf die Hutschiene auf (s. Abbildung 2). Achten Sie darauf, dass die Schrift auf dem Gerät und im Display für Sie lesbar ist und die Anschlussklemmen der Ka näle 1 und 2 oben liegen.
- Achten Sie dabei darauf, dass die Rastfeder komplett einrastet und das Gerät fest auf der Schiene sitzt.
- Verdrahten Sie das Gerät gemäß der Anschlusszeichnung in Abbildung 3.
- Schließen Sie den Außenleiter sowie die geschal-
tete Phase (zum Verbraucher) an die entsprechenden Klemmen (G) an (s. Abbildung 3). An den Netzeingangsklemmen können beliebige Außenleiter (L1, L2, L3) ange schlossen werden.

Der Anschluss für den Außenleiter ist mit einem Pfeil in Richtung Gerätemitte und die geschaltete Phase mit einem Pfeil nach außen gekennzeichnet. Zum Anschließen und auch zum Lösen der Leiter ist der weiße Betätigungsdrücker oben auf den Klemmen zu drücken.

Die Netzklemmen dürfen nur zum Anschluss der Netzspannung an das Gerät bzw. zum Anschluss von Verbrauchern an das Gerät verwendet werden. Das Weiterverbinden (Durchschleifen) von Leitern über die Netzklemmen des Gerätes zu anderen Geräten ist nicht erlaubt!
- Verbinden Sie den Bus mit dem beiliegenden Verbindungskabel (s. Abbildung 4).

Aus Gründen der elektrischen Sicherheit darf zum Anschluss des Homematic IP Wired Bus ausschließlich das mitgelieferte Homematic IP Wired Buskabel oder ein als Zubehör erhältliches eQ-3 Homematic IP Wired Buskabel anderer Länge verwendet werden.

Die Busanschlüsse (E) und (F) sind parallel geschaltet. Somit kann das kommende bzw. gehende Buskabel an einen beliebigen der beiden Anschlüsse angeschlossen werden.
- Setzen Sie den mitgelieferten Bus-Blindstopfen ein, wenn Busanschluss 1 (E) oder Busanschluss 2 (F) nicht benötigt werden.
- Setzen Sie die Abdeckung des Stromkreisverteilers wieder auf.
- Schalten Sie die Haussicherung wieder ein, um den Anlernmodus des Geräts zu aktivieren (s. „5.4 Anlernen“ auf Seite 20).

Nach der Installation und vor dem Anlernen des Geräts an die App, stehen Ihnen bereits einfache Bedienfunktionen (ggf. für Testzwecke) direkt am Gerät zur Verfügung („6 Bedienung“ auf Seite 25).
5.4 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Wired Access Point ein, um weitere Homematic IP Wi-red Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Wired Access Points.
Damit der Schaltaktor in Ihr System integriert werden und mit anderen Homematic IP Wired Geräten kommunizieren kann, muss er zunächst angelernt werden.
Sie haben die Möglichkeit, den Schaltaktor für eine lokale Konfiguration per PC an die Zentrale CCU3 anzulernen.
Alternativ können Sie das Gerät für eine flexible Steuerung per Smartphone-App an die Homematic IP Cloud an- lernen. Dabei ist es möglich, das Wired System
• per Smartphone-App über den Homematic IP Wired Access Point (HmIPW-DRAP) zu steuern oder
- mit Homematic IP Funk-Komponenten über den Homematic IP Access Point (HmIP-HAP) zu kombinieren.
5.4.1 Anlernen an die Zentrale CCU3
Nach dem Einbinden in die WebUI können Sie Ihr Homematic IP Wired Gerät softwarebasiert und komfortabel steuern und konfigurieren sowie in Zentralenprogrammen nutzen. Um den Schaltaktor an die Zentrale CCU3 anzulernen, gehen Sie wie folgt vor:
- Richten Sie zunächst Ihre Zentrale CCU3 gemäß der zugehörigen Bedienungsanleitung ein und lernen Sie den Homematic IP Wired Access Point an.
- Starten Sie die Benutzeroberfläche „Homematic WebUI“ auf Ihrem PC.

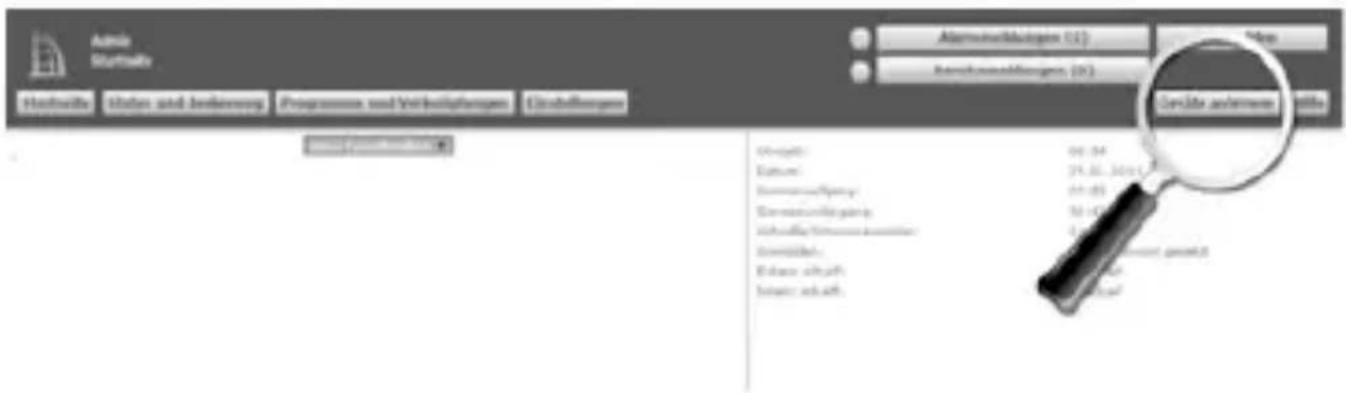

- Klicken Sie auf den Button „Geräte anlernen“ im
rechten oberen Bereich des Browserfensters.

- Nach dem Anschluss an die Busleitung ist der An-lernmodus des Schaltaktors für 3 Minuten aktiv. Sind die 3 Minuten noch nicht verstrichen, wird das Gerät automatisch angelernt.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s. Abbildung 5).
- Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Softwareoberfläche.
Neu angelernte Geräte und die zugehörigen Kanäle stehen erst dann für Bedien- und Konfigurationsaufgaben zur Verfügung, nachdem sie im Posteingang konfiguriert wurden. Weitere Informationen finden Sie im Homematic IP Wired Systemhandbuch unter www.eQ-3.de.

Im Betrieb ohne aktiven Internetzugang wählen Sie die Option „Homematic IP Gerät ohne Internetzugang anlernen“. Geben Sie zum Anlernen die SGTIN und den Key des Geräts in die entsprechenden Felder ein. Die SGTIN und den Key finden Sie auf dem beiliegenden Sticker. Bitte bewahren Sie den Sticker sorgfältig auf.
5.4.2 Anlernen an die Homematic IP Cloud per Wired Access Point
Wenn Sie Ihre Homematic IP Wired Geräte flexibel per Smartphone-App steuern möchten, können Sie die Homematic IP Wired Geräte einfach an die Homematic IP Cloud anlernen. Gehen Sie dazu wie folgt vor:
- Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
- Lernen Sie den Homematic IP Wired Access Point gemäß der zugehörigen Bedienungsanleitung über die Smartphone-App an die Homematic IP Cloud an.
- Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
- Nach dem Anschluss an die Busleitung ist der An-lernmodus des Schaltaktors für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (A) kurz drücken (s. Abbildung 5).
- Das Gerät erscheint automatisch in der Homematic IP App.
- Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
- Warten Sie, bis der Anlernvorgang abgeschlossen
ist.
- Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED (A) grün. Das Gerät ist nun einsatzbereit.
- Leuchtet die LED rot, versuchen Sie es erneut.
- Wählen Sie die gewünschte Lösung für Ihr Gerät aus.
- Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.

Wenn Sie bereits Homematic IP Geräte im Smart-Home-System nutzen oder Ihre Wired Geräte mit Funk-Komponenten von Homematic IP kombinieren möchten, können Sie die Homematic IP Wired Geräte auch einfach an einen (bestehenden) Homematic IP Access Point anlernen. Lernen Sie dazu den Homematic IP Wired Access Point gemäß der zugehörigen Bedienungsanleitung an den (bestehenden) Homematic IP Access Point an. Anschließend gehen Sie wie oben beschrieben vor, um den Schaltaktor anzulernen.
6 Bedienung
Über die folgenden Tasten stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung:
- Systemtaste (A)
- Channel-Taste (B)
- Select-Taste (C)
Systemtaste
Durch kurzes Drücken der Systemtaste (s. Abbildung 5) können Sie die LCD-Hintergrundbeleuchtung bei allen an den Bus angeschlossenen Geräten aktivieren.
Channel-Taste
Durch kurzes Drücken der Channel-Taste (s. Abbildung 6) können Sie den gewünschten Kanal auswählen. Bei jeder Betätigung wird ein Kanal weitergeschaltet.
Der ausgewählte Kanal wird durch Blinken des Symbols gekennzeichnet. Der aktuelle Zustand des ausgewählten Kanals (0 oder 100 %) wird im LC-Display angezeigt.
Select-Taste
Wenn Sie über die Channel-Taste einen Kanal ausgewählt haben (s. Channel-Taste), können Sie durch kurzes Drücken der Select-Taste (s. Abbildung 7) den Zustand des Kanals (z. B. 0 oder 100 %) auswählen. Bei jeder Betätigung wird ein Zustand weitergeschaltet.
Wenn Sie zuvor keinen Kanal ausgewählt haben, können Sie durch kurzes Drücken der Select-Taste die folgenden Anzeigen im LC-Display auswählen:
- Bus-Versorgungsspannung (in V)
• Temperatur im Schaltaktor (in °C)
- Leere Anzeige
7 Fehlercodes und Blinkfolgen
| Blinkcode/LCD-Anzeige | Bedeutung Lösung | |
| Kurzes oranges Blinken (alle 10 s) | Anlernmodus aktiv | Geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „5.4 Anlernen“ auf Seite 20). |
| 6x langes rotes Blinken | Gerät defekt Achten | Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler. |
| 1x oranges und 1x grünes Leuchten | Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fortfahren. | |
| E10 Temperatur zu hoch | Reduzieren Sie die angeschlossene Last und lassen Sie das Gerät abkühlen. | |
| E11 Unterspan- | nung(Busspannung zu niedrig) | Kontrollieren Sie die Spannungs-versorgung und dimensionieren Sie die Spannungsver-sorgung passend zur Anzahl angeschlos-sener Geräte. |
8 Wiederherstellung der Werkseinstellungen

Die Werkseinstellungen des Geräts können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.
Um die Werkseinstellungen des Schaltaktors wiederher- zustellen, gehen Sie wie folgt vor:
- Drücken Sie für 4 s auf die Systemtaste (A), bis die LED (A) schnell orange zu blinken beginnt (s. Abbildung 5).
• Lassen Sie die Systemtaste wieder los. - Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
- Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.
Das Gerät führt einen Neustart durch.
9 Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Schalten Sie vor Ausbau des Geräts unbedingt die Netzspannung frei (Sicherungsautomat abschalten)! Arbeiten am 230 V-Netz dürfen nur von einer Elektro-Fachkraft (nach VDE 0100) erfolgen.
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.
10 Technische Daten
Geräte-Kurzbezeichnung: HmlPW-DRS4
Versorgungsspannung: 24 VDC, +-5 %, SELV
Stromaufnahme: 130 mA max./2,5 mA typ.
Leistungsaufnahme
Ruhebetrieb: 60 mW
Relais: Schließer, 1-polig,
μ-Kontakt, bistabil
Schaltspannung: 230 V\~
Strombelastbarkeit (Gerät): 64 A
Verlustleistung des Geräts
für Wärmeberechnung: max. 3,5 W
Leitungsart und -querschnitt: starre und flexible Leitung, 1,5-2,5 mm²
Installation: auf Tragschiene (Hut- schiene, DIN-Rail) gemäß EN 60715
Schutzart: IP20
Umgebungstemperatur: -5 bis +40 °C
Abmessungen (B x H x T): 72 x 90 x 69 mm (4 TE)
Gewicht: 200 g
Technische Änderungen vorbehalten.
| Lastart Relais 1-4 | ||
| Ohmsche Last | 16 A | |
| Glühlampenlast | 1500 W | |
| Lampen mit internem Vorschaltgerät (LED/Kompaktleuchtstofflampe) | 200 W | |
| HV-Halogenlampen 1500 W | ||
| Elektronische Transformatoren für NV-Halogenlampen | 1500 W | |
| Eisenkern Transformatoren für NV-Halogenlampen | 1500 W | |
| Leuchtstofflampen (unkompensiert) | 1500 W | |
| Leuchtstofflampen (parallelkompen-siert) | 1500 W | |
| Elektrische Radiatoren und andere eletr. Heizungsanlagen (ohmsche Last) | 8 A | |
Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

1
