Producttype	Plafondventilator
Merk	ProfiCare
Model	PCDVL 3078
Voeding	220-240 V~, 50 Hz
Motorvermogen	60 W
Ingebouwde verlichting	Ja, 3 LED GU10 lampen (elk 5 W, 3000 K)
Aantal snelheden	3 (laag, gemiddeld, hoog)
Omkeerbare draairichting	Ja (zomer/winter)
Bediening	Met trekkoord (snelheid en verlichting)
Minimale installatiehoogte	2,3 m
Beschermingsklasse	I
Netto gewicht	Ongeveer 5,7 kg
Inhoud van de levering	5 bladen, motor, afstandsbuis, kap, armatuur, 3 LED GU10, trekkoorden, montageset
Installatie	Bevestiging aan het plafond (hout of beton), door een gekwalificeerde elektricien
Reiniging	Vochtige doek, geen schurende producten
Veiligheid	Raak de draaiende bladen niet aan, koppel de stroom los voor onderhoud
Winterfunctie	Luchtcirculatie naar boven
Zomerfunctie	Luchtcirculatie naar beneden
Repareerbaarheid	Neem contact op met een erkende technicus
Totaal vermogen	75 W (motor + 3 LED)
Gebruik	Alleen binnenshuis, niet in vochtige omgevingen
Conformiteit	Europese richtlijnen (CE)

Veelgestelde vragen - PCDVL 3078 ProfiCare

Hoe installeer ik de ProfiCare PCDVL 3078 ventilator?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien volgens de richtlijnen DIN VDE 0100-100 en IEC 60364-1. Volg de stappen in de handleiding: bevestig de montagebeugel aan het plafond, sluit de elektrische draden aan (fase, nul, aarde), monteer de afstandsbuis en de kap, bevestig vervolgens de bladen en de armatuur. Zorg ervoor dat het plafond het gewicht (5,7 kg) kan dragen en dat de bladen minimaal 2,3 m van de vloer zijn.

Hoe stel ik de snelheid van de ventilator in?

Trek aan het trekkoord (markering 5) op de motorbehuizing. Elke trek verandert de snelheid: 1 keer = hoge snelheid, 2 keer = gemiddelde snelheid, 3 keer = lage snelheid, 4 keer = uit.

Hoe keer ik de draairichting van de bladen om?

Gebruik de schakelaar (markering 11) op de motorbehuizing. Stel deze in op de zomerstand (↻) voor luchtcirculatie naar beneden of winterstand (↺) voor circulatie naar boven. Voer deze aanpassing alleen uit wanneer de bladen stilstaan om schade aan de motor te voorkomen.

Hoe schakel ik het licht in of uit?

Trek aan het trekkoord (markering 8) op de armatuur om de verlichting aan of uit te zetten.

Welk type lampen moet ik gebruiken voor de armatuur?

Gebruik uitsluitend LED GU10-lampen van 220-240 V, 5 W, 3000 K. De ventilator wordt geleverd met 3 lampen van dit type. Gebruik de meegeleverde zuignap om de lampen veilig te vervangen.

Hoe maak ik de ventilator schoon?

Schakel voor het reinigen de stroomonderbreker uit en wacht tot de bladen volledig stilstaan. Maak het buitenoppervlak schoon met een licht vochtige doek en droog het met een zachte doek. Gebruik geen metalen borstels, schurende schoonmaakmiddelen of vloeistoffen die in de elektrische aansluitingen kunnen binnendringen.

Wat moet ik doen als de ventilator niet werkt?

Controleer eerst of de stroomonderbreker is ingeschakeld en de voeding correct is. Als het probleem aanhoudt, koppel het apparaat los en neem contact op met een erkende technicus. Probeer niet zelf de motor of elektrische componenten te repareren.

Kan ik de ventilator in een badkamer installeren?

Nee, het apparaat is niet ontworpen voor installatie in vochtige omgevingen. Het is uitsluitend bedoeld voor gebruik binnenshuis in droge ruimtes.

Wat is de minimale installatiehoogte?

De ventilatorbladen moeten op minimaal 2,3 meter boven de vloer worden geïnstalleerd voor de veiligheid.

Is deze ventilator compatibel met een afstandsbediening?

Nee, de ventilator wordt alleen bediend met de twee meegeleverde trekkoorden (één voor snelheid, één voor verlichting). Er is geen ingebouwde ontvanger voor afstandsbediening.

GEBRUIKSAANWIJZING PCDVL 3078 ProfiCare

Montage overzicht......Pagina 3
Gebruiksaanwijzing......Pagina 13
Technische gegevens....Pagina 17
Verwijdering......Pagina 18

Français

Sommaire

Afbeeldingen voor montage instructies

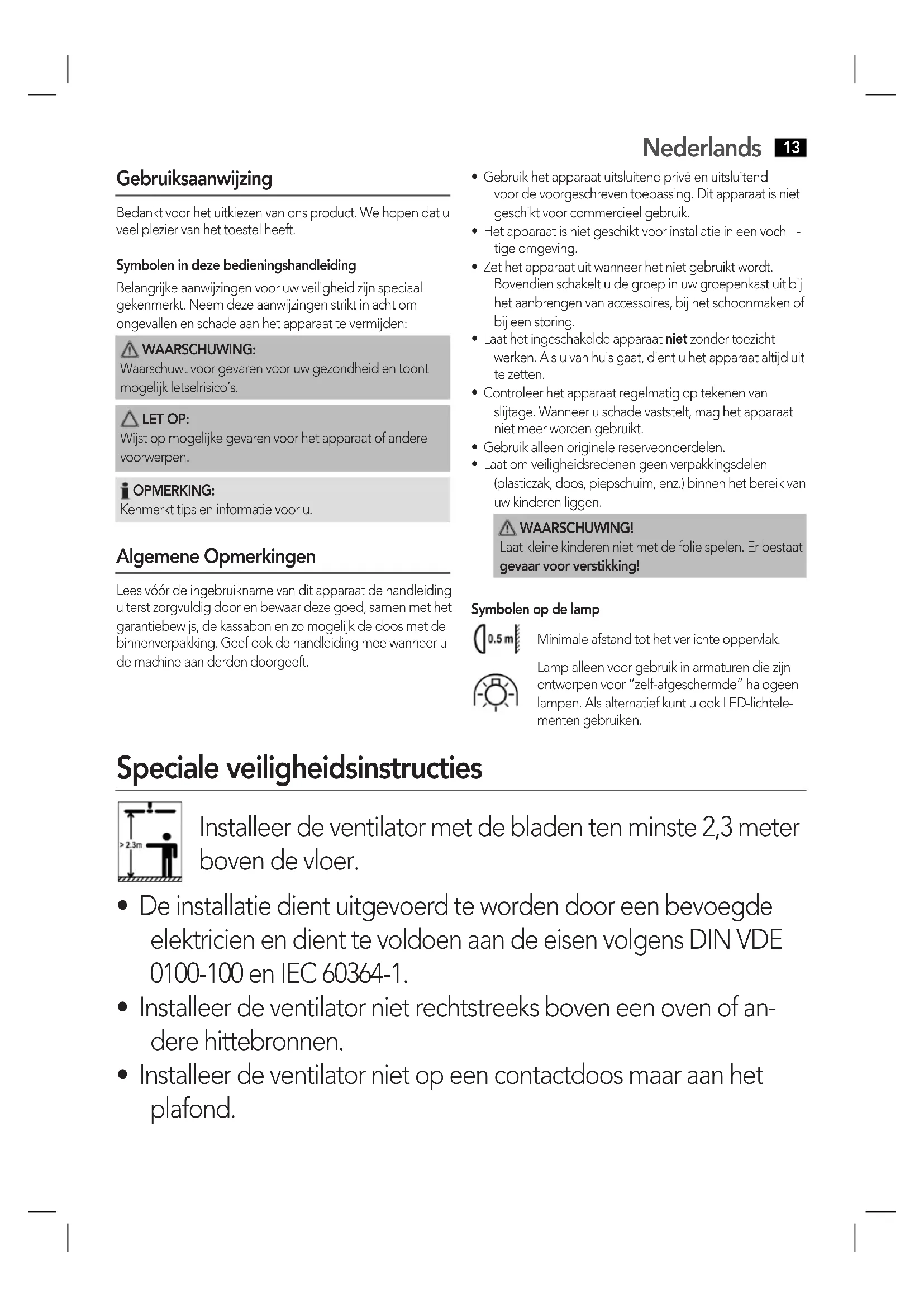

Bedankt voor het uitkiezen van ons product. We hopen dat u veel plezier van het toestel heeft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico's.

LET OP:

Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

OPMERKING:

Kenmerkt tips en informatie voor u.

Algemene Opmerkingen

Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.

Nederlands

13

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.
• Het apparaat is niet geschikt voor installatie in een voch - tige omgeving.
• Zet het apparaat uit wanneer het niet gebruikt wordt. Bovendien schakelt u de groep in uw groepenkast uit bij het aanbrengen van accessoires, bij het schoonmaken of bij een storing.
• Laat het ingeschakelde apparaat niet zonder toezicht werken. Als u van huis gaat, dient u het apparaat altijd uit te zetten.
• Controleer het apparaat regelmatig op tekenen van slijtage. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING!

Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

Symbolen op de lamp

Minimale afstand tot het verlichte oppervlak.

Lamp alleen voor gebruik in armaturen die zijn ontworpen voor "zelf-afgeschermde" halogeen lampen. Als alternatief kunt u ook LED-lichtelementen gebruiken.

Speciale veiligheidsinstructies

Installeer de ventilator met de bladen ten minste 2,3 meter boven de vloer.

• De installatie dient uitgevoerd te worden door een bevoegde elektricien en dient te voldoen aan de eisen volgens DIN VDE 0100-100 en IEC 60364-1.
• Installeer de ventilator niet rechtstreeks boven een oven of andere hittebronnen.
• Installeer de ventilator niet op een contactdoos maar aan het plafond.

14 Nederlands

• In de vaste elektrische aansluiting dient u een onderbreker voor alle polen te installeren met een contactopening van tenminste 3 mm.
• Gebruik alleen voor de ventilator bedoelde lampen.
• Grijp niet in de bladen wanneer deze draaien.
• Voorzichtig bij lange haren: deze kunnen door de luchtstroom worden aangezogen!
• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman.
• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met onvoldoende kennis en ervaring als zij begeleid worden of zijn geinstrueerd in het veilig gebruik van het apparaat en de gevaren begrijpen.
• Kinderen dienen niet met het apparaat te spelen.
• Reinigen en gebruikersonderhoud mag niet door kinderen worden uitgevoerd zonder begeleiding.
• Dompel het apparaat niet onder in water om het te reinigen. Volg de instructies zoals uiteengezet in het hoofdstuk "Reinigen en onderhoud".

De volgende informatie bevindt zich aan de onderkant van de motorbehuizing:

IMPORTANT

Verwijder de plastic verpakking en gooi deze weg voordat u de ventilator aanzet.

DANGER

HIGH VOLTAGE

DO NOT REMOVE THE COVER

Vertaling

GEVAAR

HOGE SPANNING

VERWIJDER HET DEKSEL NIET

CAUTION

Constante spanning alleen voor het verbinden van de lamp.

Montage overzicht

1 Afstandsbuis
2 Montagebalk
3 Baldakijn
4 Motorbehuizing
5 Trekkoord voor het instellen van de draaisnelheid
6 Ventilatorblad
7 3-delige lamp
8 Trekkoord voor het aan- en uitzetten van de verlichting (aan/uit)
9 LED-lichtelementen
10 Montagebeugel
11 Schakelaar voor het instellen van de draairichting (zomer/winter stand)

Uitpakken van het apparaat

1. Neem het apparaat uit de verpakking.
2. Verwijder het verpakkingsmateriaal zoals folies, vulmateri -aal, kabelhouders en kartonverpakking.
3. Controleer de leveringsomvang.
4. Controleer het toestel op eventuele transportschade om gevaar te voorkomen.

i OPMERKING:

Er kunnen nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige doek af te vegen.

16 Nederlands

Leveringsomvang

Zie de afbeelding op pagina 5.

Nr.	Aantal Omschrijving
1	5	Ventilatorblad
2	1	3-delige lamp
3	1	Motorbehuizing
4	1	Afstandsbuis
5	2	Trekkoord
6		1
7	3	LED-lichtelementen(GU10,220-240V,5W)
8	2	van elk Schroef (M5x50), plug, ring en borgring
9	1	Baldakijn met montagebalk
10	1	5 van elk Schroef (M5x15) en ring
11	5	Montagebeugel

Montage-instructies

LET OP:

• Belangrijk! Het plafond moet het gewicht van de ventilator kunnen dragen. Verlaagde plafonds zijn niet geschikt voor installatie.
• Controleer van te voren of er kabels in het plafond liggen die bij de installatie kunnen beschadigen!

⚠ WAARSCHUWING: Tijdens de installatie

Schakel de groep waar het apparaat op aangesloten wordt uit.

Zie ook de afbeeldingen op pagina 3 en 4.

1. Kies een geschikte plaats op het plafond waarbij u reke - ning houdt met de spanwijdte van de ventilatorbladen.
2. Verwijder de montagebalk (2) van het baldakijn (3).
3. Er zijn twee manieren om de montagebalk te bevestigen:

a) Houten plafond/balk: Bevestig de montagebalk met behulp van beide lange schroeven (M5x50) en de bijbehorende ringen en borgringen.
b) Betonnen plafond: Markeer de twee posities in de sleufgaten met potlood. Boor de gaten voor de pluggen. Steek de pluggen in de gaten. Bevestig de montagebalk met behulp van beide lange schroeven (M5x50) en de bijbehorende ringen en borgringen.

i OPMERKING:

Wees extra voorzichtig bij het installeren van de ventilator aan een betonnen plafond. Om een veilige installatie te garanderen kunnen sterkere schroeven en pluggen dan de meegeleverde noodzakelijk zijn.

1. Sluit de elektrische bedrading van het plafond aan op de aansluitstrip in de montagebalk.

Kleur van de installatiedraad	Aansluiten op
Bruin of zwart (fase)	L
Blauw (nul)	N
Groen geel (aarde)	( Aarde )

1. Verwijder de schroef uit de afstandsbuis (1). (Zie pagina 4/1)

2. Trek de zwarte kap naar beneden en verwijder de pin. (Zie pagina 4 / 2)

3. Verwijder de veiligheidsclip van de motorbehuizing (4) en verwijder vervolgens de bout. Draai de twee schroeven naast de bout een beetje los. (Zie pagina 4 / 3)

4. Leid de aansluitkabel van de motorbehuizing door het baldakijn (3). (Zie pagina 4 / 4)

5. Leid de aansluitkabel van de motorbehuizing door de afstandsbuis. (Zie pagina 4 / 5)

6. Plaats de pin weer terug in de afstandsbuis. Plaats dan de zwarte kap weer terug met behulp van de schroef. (Zie pagina 4 / 6)

7. Plaats de andere kant van de afstandsbuis in de armatuur van de motorbehuizing. Plaats de bout weer terug en zet deze vast met de ring en de veiligheidsclip. Draai de twee schroeven naast de bout handvast. (Zie pagina 4 / 7)

8. Sluit de kabelboom van de motorbehuizing aan op de montagebalk. Sluit ook de aarddraad van de afstandsbuis aan op het kabel oog op de montagebalk.

i OPMERKING: Om de installatie makkelijker te maken:

U kunt een schroefgat van het baldakijn bevestigen aan de haak van de montagebalk.

1. Bevestig de ventilator door het baldakijn terug te plaatsen op de montagebalk (zie pagina 4 / 8). Zorg ervoor dat de pin van het baldakijn gelijk loopt met de inkeping in de zwarte kap van de afstandsbuis. Draai de vier schroeven op de montagebalk aan.
2. Bevestig de ventilatorbladen (6) op de montagebeugels (10). Gebruik de 15 schroeven (M5x15) en 15 ringen. Draai de schroeven handvast. (Zie pagina 4 / 9).
3. Verwijder de drie transportbeveiligingen (zie pagina 4 / 10) en de andere 7 schroeven van de motorbehuizing. Belangrijk! Verwijder niet de vulling die zich onderop bevindt (zie pagina 4 / 11).
4. Bevestig de gemonteerde ventilatorbladen met behulp van de 10 schroeven en de 10 borgringen die u eerder verwijderd heeft. (Zie pagina 4/12)
5. Verwijder de 3 geplaatste schroeven uit de 3-delige lamp.
6. Sluit de voeding van de motorbehuizing aan op het kabeloogje (LIGHT) op de lamp.
7. Plaats de lamp. Zorg ervoor dat de inkeping op de lamp boven de schakelaar voor het bepalen van de draairichting zit. (Zie pagina 4 / 13). Bevestig de lamp met behulp van de 3 schroeven, ringen en borgringen die u eerder verwijderd hebt.

8. Installeer de twee trekkoorden (5/8).

9. Installeer de lichtelementen in de fittingen. U kunt de meegeleverde zuignap gebruiken om de lichtbronnen vast te zetten. (Zie pagina 4 / 14).

Bediening

Ventilator

Gebruik de schakelaar (11) op de motorbehuizing om de draairichting van de ventilatorbladen te bepalen. (Zomer/winter stand)

LET OP:

Stel de draairichting alleen in als de ventilatorbladen stilstaan. Anders zou de motor kunnen beschadigen.

• Zomerstand: Zet de schakelaar op " [O]".
• Winterstand: Zet de schakelaar op "".

i OPMERKING:

De winterstand kan zonder resultaat zijn afhankelijk van de afmeting van de kamer.

Trek herhaaldelijk aan het trekkoord (5) op de motorbehuizing om de snelheid van de ventilatorbladen in te stellen.

1x = hoge snelheid
2x = gemiddelde snelheid
3x = lage snelheid
4x = De ventilator staat uit.

Verlichting

Trek herhaaldelijk aan het trekkoord (8) op de lamp om het licht aan of uit te schakelen.

Reinigen en onderhoud

⚠ WAARSCHUWING:

• Schakel altijd de betreffende groep uit alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• Wacht altijd tot de ventilatorbladen volledig tot stilstand gekomen zijn.
• Wacht tot de lichtelementen zijn afgekoeld voordat u de ventilator reinigt of onderhoudt.
• Zorg ervoor dat er geen vloeistof bij de elektrische aansluitingen kan komen omdat dit een elektrische schok of brand kan veroorzaken.

LET OP:

• Gebruik géén draadborstel of andere schurende voor - werpen.
• Gebruik geen scherpe of schurende reinigingsmiddelen.
• Reinig de buitenkant van de ventilator met een vochtige doek.
• Droog de ventilator met een zachte, droge doek.

Technische gegevens

Model: PC-DVL 3078
Spanningstoevoer: 220-240V\~, 50Hz
Opgenomen vermogen: 60W
LED-lichtelementen: GU10, 220-240V, 50Hz, 5W, 3000K

Het recht om technische en ontwerpaanpassingen te maken in de loop van voortdurende productontwikkeling blijft voorbehouden.

18 Nederlands

Dit apparaat is gekeurd conform de op dit moment van toe-passing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften.

Verwijdering

Betekenis van het symbool "vuilnisemmer"

Bescherm ons milieu, elektrische apparaten horen niet in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt.

Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.
