Tipo di prodotto	Ventilatore da soffitto
Marca	ProfiCare
Modello	PCDVL 3078
Alimentazione	220-240 V~, 50 Hz
Potenza motore	60 W
Illuminazione integrata	Sì, 3 lampadine LED GU10 (5 W ciascuna, 3000 K)
Numero di velocità	3 (lenta, media, veloce)
Senso di rotazione reversibile	Sì (estate/inverno)
Comando	A catenella (velocità e illuminazione)
Altezza minima di installazione	2,3 m
Classe di protezione	I
Peso netto	Circa 5,7 kg
Contenuto della confezione	5 pale, motore, tubo distanziatore, baldacchino, plafoniera, 3 LED GU10, catenelle, kit di montaggio
Installazione	Fissaggio al soffitto (legno o calcestruzzo), da un elettricista qualificato
Pulizia	Panno umido, nessun prodotto abrasivo
Sicurezza	Non toccare le pale in movimento, scollegare l'alimentazione prima della manutenzione
Funzione inverno	Circolazione dell'aria verso l'alto
Funzione estate	Circolazione dell'aria verso il basso
Riparabilità	Contattare un tecnico autorizzato
Potenza totale	75 W (motore + 3 LED)
Utilizzo	Solo interno, non in ambienti umidi
Conformità	Direttive europee (CE)

Domande frequenti - PCDVL 3078 ProfiCare

Come installare il ventilatore ProfiCare PCDVL 3078?

L'installazione deve essere effettuata da un elettricista qualificato secondo le direttive DIN VDE 0100-100 e IEC 60364-1. Seguire i passaggi dettagliati nel manuale: fissare la barra di montaggio al soffitto, collegare i cavi elettrici (fase, neutro, terra), montare il tubo distanziatore e il baldacchino, quindi fissare le pale e la plafoniera. Assicurarsi che il soffitto supporti il peso (5,7 kg) e che le pale siano ad almeno 2,3 m dal suolo.

Come regolare la velocità del ventilatore?

Tirare la catenella (riferimento 5) situata sul corpo motore. Ogni trazione cambia la velocità: 1 volta = velocità alta, 2 volte = velocità media, 3 volte = velocità lenta, 4 volte = arresto.

Come invertire il senso di rotazione delle pale?

Utilizzare l'interruttore (riferimento 11) situato sul corpo motore. Impostarlo sulla posizione estate (↻) per una circolazione dell'aria verso il basso o inverno (↺) per una circolazione verso l'alto. Effettuare questa regolazione solo quando le pale sono ferme per evitare di danneggiare il motore.

Come accendere o spegnere la luce?

Tirare la catenella (riferimento 8) situata sulla plafoniera per accendere o spegnere l'illuminazione.

Che tipo di lampadine utilizzare per la plafoniera?

Utilizzare esclusivamente lampadine LED GU10 da 220-240 V, 5 W, 3000 K. Il ventilatore viene fornito con 3 lampadine di questo tipo. Per sostituirle, utilizzare la ventosa fornita per maneggiare le lampadine in sicurezza.

Come pulire il ventilatore?

Prima di qualsiasi pulizia, spegnere l'interruttore automatico e attendere l'arresto completo delle pale. Pulire la superficie esterna con un panno leggermente umido, quindi asciugare con un panno morbido. Non utilizzare spazzole metalliche, detergenti abrasivi o liquidi che potrebbero penetrare nei collegamenti elettrici.

Cosa fare se il ventilatore non funziona?

Verificare innanzitutto che l'interruttore automatico sia inserito e che l'alimentazione sia corretta. Se il problema persiste, scollegare l'apparecchio e contattare un tecnico autorizzato. Non tentare di riparare da soli il motore o i componenti elettrici.

Posso installare il ventilatore in un bagno?

No, l'apparecchio non è progettato per l'installazione in ambienti umidi. È destinato all'uso interno in ambienti asciutti.

Qual è l'altezza minima di installazione?

Le pale del ventilatore devono essere installate ad almeno 2,3 metri dal suolo per garantire la sicurezza.

Questo ventilatore è compatibile con un telecomando?

No, il ventilatore è comandato solo dalle due catenelle fornite (una per la velocità, una per l'illuminazione). Non è presente un ricevitore per telecomando integrato.

MANUALE UTENTE PCDVL 3078 ProfiCare

Panoramica montaggio....Pagina 3
Istruzioni per l'uso....Pagina 29
Dati tecnici....Pagina 33
Smaltimento....Pagina 33

English

Contents

Assembly overview......Page 3
Instruction Manual......Page 34
Technical Data......Page 38
Disposal Page 38

Język polski

Spis treści

Panoramica montaggio

Assembly overview

Rysunek złożeniowy

Figure per istruzioni di montaggio

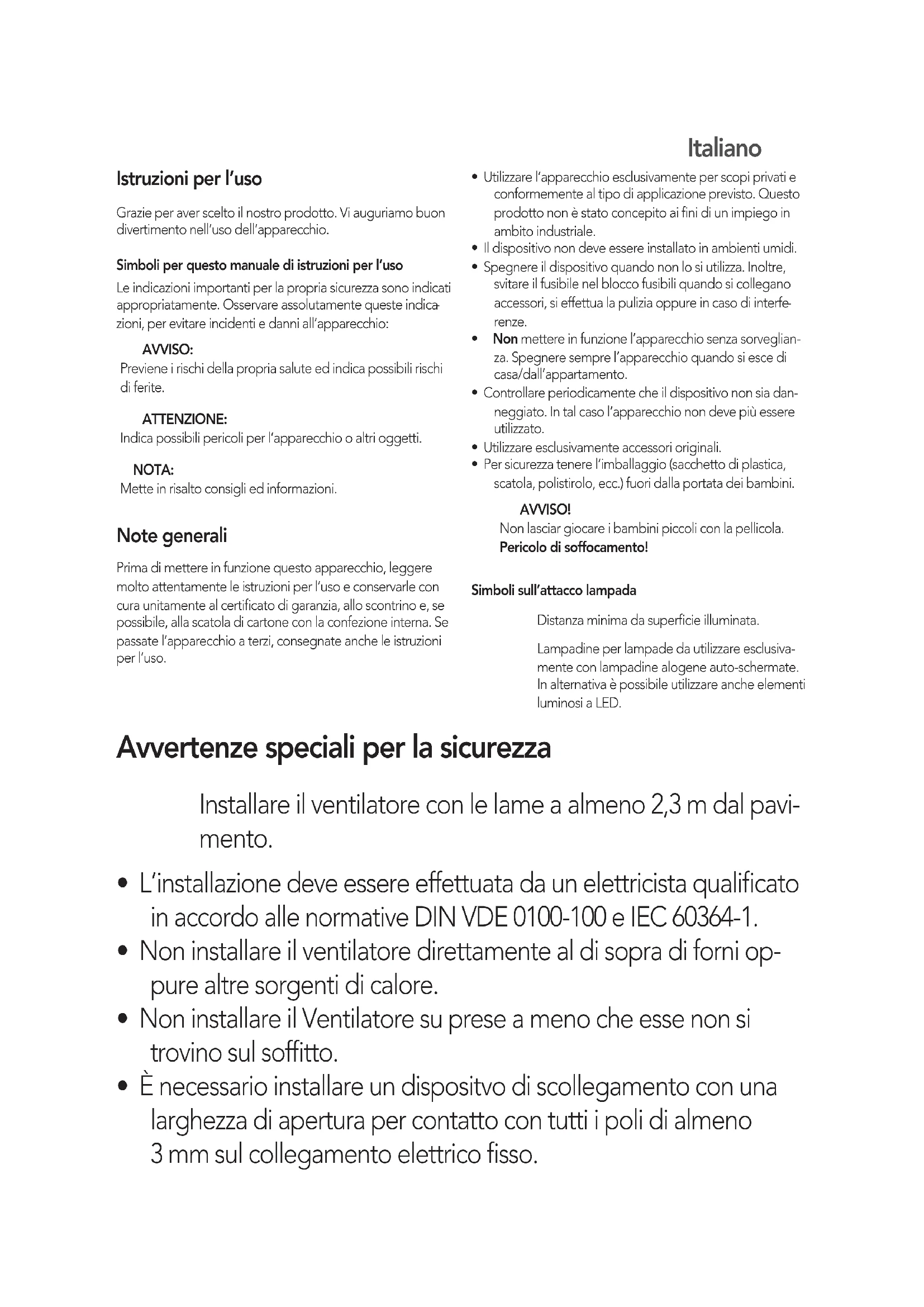

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Il dispositivo non deve essere installato in ambienti umidi.
• Spegnere il dispositivo quando non lo si utilizza. Inoltre, svitare il fusibile nel blocco fusibili quando si collegano accessori, si effettua la pulizia oppure in caso di interferenze.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio quando si esce di casa/dall'appartamento.
• Controllare periodicamente che il dispositivo non sia danneggiato. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Simboli sull'attacco lampada

Distanza minima da superficie illuminata.

Lampadine per lampade da utilizzare esclusivamente con lampadine alogene auto-schermate. In alternativa è possibile utilizzare anche elementi luminosi a LED.

Avvertenze speciali per la sicurezza

Installare il ventilatore con le lame a almeno 2,3 m dal pavi- mento.

• L'installazione deve essere effettuata da un elettricista qualificato in accordo alle normative DIN VDE 0100-100 e IEC 60364-1.
• Non installare il ventilatore direttamente al di sopra di forni oppure altre sorgenti di calore.
• Non installare il Ventilatore su prese a meno che esse non si trovino sul soffitto.
• È necessario installare un dispositivo di scollegamento con una larghezza di apertura per contatto con tutti i poli di almeno 3 mm sul collegamento elettrico fisso.

30 Italiano

• Utilizzare esclusivamente lampadine adatte al ventilatore.
• Non toccare le lame del ventilatore in fase di rotazione.
• Attenzione con i capelli lunghi! Possono essere aspirati dalla corrente d'aria!
• Non riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato.
• Il dispositivo può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.
• I bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.
• Non immergere il dispositivo in acqua per pulirlo. Segui le istruzioni descritte nel capitolo “Pulizia e manutenzione”.

Le seguenti informazioni sono riportate sul fondo dell'alloggiamento motore:

IMPORTANT

Rimuovere e gettare gli involucri in plastica prima di accendere il ventilatore.

DANGER

HIGH VOLTAGE

DO NOT REMOVE THE COVER

Traduzione

PERICOLO

ALTA TENSIONE

NON RIMUOVERE IL COPERCHIO

ATTENZIONE

Live power supply for connection to the light kit only.

Traduzione

ATTENZIONE

Alimentazione diretta per collegamento esclusivo al kit luci.

Panoramica montaggio

1 Tubo distanziale
2 Barra di montaggio
3 Baldacchino
4 Alloggiamento motre
5 Catena di tensionamento per impostare il livello di potenza
6 Lama ventilatore
7 Attacco lampada in 3 parti
8 Tirare la catena per accendere/spegnere le luci
9 Elementi luminosi a LED
10 Staffa di montaggio
11 Premere per impostare la direzione di rotazione (estate/inverno)

Disimballare l'apparecchio

1. Togliere l'apparecchio dal suo imballo.
2. Rimuovere tutto il materiale di imballaggio come pellico- le, materiale di riempimento, fermacavo e scatola.
3. Controllare il contenuto.
4. Controllare il dispositivo in caso di danni dovuti al trasporto per evitare pericoli.

i NOTA:

Sull'apparecchio possono esserci ancora tracce di polvere o residui di produzione. Noi consigliamo di spolverare la custodia con un panno umido.

Fornitura

Fare riferimento alla figura a pag. 5

N°	Quantità Descrizione
1 5	Lama ventilatore
2 1	Attacco lampada in 3 parti
3 1	Alloggiamento motore
4 1	Tubo spaziatore
5 2	Tirare la catena
6	1	Ventosa per semplice montaggio/smon-taggio della lampadina
7	3	Elementi luminosi a LED (GU10,220-240V,5W)
8 2	ciascuna	Vite (M5*50), , tassello, rondella e anello di tenuta.
9 1	Baldacchino	con barra di montaggio
10 15	ciascuna Vite (M5*15) e rondella
11 5	Staffa di montaggio

Istruzioni di assemblaggio

ATTENZIONE:

• Importante Il soffitto deve poter sopportare il peso del ventilatore. I soffitti sospesi non sono adatti all'installazione di questo tipo di ventilatore.
• Controllare per prima cosa che non vi siano cavi nascosti dietro il soffitto che potrebbero subire danni durante l'installazione.

32 Italiano

AVVISO: Durante l'installazione

Portare su OFF l'interruttore della linea di alimentazione prima di collegare il dispositivo.

Fare anche riferimento alle figure a pag. 3 e 4.

1. Selezionare un luogo adatto sul soffitto, tenendo conto dell'apertura delle pale del ventilatore.
2. Rimuovere la barra di montaggio (2) dal baldacchino (3).
3. Si possono utilizzare due metodi per fissare la barra di montaggio:

a) Soffitto/trave in legno: Fissare la barra di montaggio con entrambe le viti lunghe (M5*50) e i corrispondenti lamelle e anelli di tenuta.
b) Soffitto in cemento: Segnare le due posizioni nei fori scanalati con una matita. Praticare i fori d'installazione per i tasselli. Inserire i tasselli nei fori. Fissare la barra di montaggio con entrambe le viti ljunghe (M5*50) e i corrispondenti lamelle e anelli di tenuta.

NOTA:

Prestare particolare attenzione quando si installa il ventilatore in un soffitto in cemento. Per facilitare un'installazione sicura, può essere necessario utilizzare viti e tasselli più robusti di quelli in dotazione.

1. Collegare i cavi elettrici dal soffitto alla morsettiera della barra di montaggio.

Colore dei cavi elettrici Collegamento a
Marrone o mero (fase) L
Blu (neutro) N
Verde giallo (terra)	+ (Terra)

1. Rimuovere la vite dal tubo spaziatore (1). (Vedere pag. 4/1).
2. Tirare il cappuccio nero verso il basso e rimuovere il perno. (Vedere pag. 4 / 2)
3. Rimuovere la clip di sicurezza dall'alloggiamento motore (4) e rimuovere il bullone. Svitare leggermente le due viti vicino al bullone. (Vedere pag. 4 / 3)
4. Guidare il cavo di collegamento dall'alloggiamento motore attraverso il baldacchino (3). (Vedere pag. 4 / 4)
5. Guidare il cavo di collegamento dall'alloggiamento motore attraverso il tubo spaziatore. (Vedere pag. 4 / 5)
6. Reinserire il perno nel tubo spaziatore. Fissare quindi nuovamente il cappuccio nero con la vite. (Vedere pag. 4/6)
7. Posizionare l'altra estremità del tubo spaziatore nell'attaccio dell'alloggiamento motore. Reinserire il bullone e fissarlo con la rondella e la clip di sicurezza. Serrare a mano le due viti vicino al builone. (Vedere pag. 4/7)
8. Collegare il gruppo cavi dell'alloggiamento motore alla barra di montaggio. Collegare inoltre il cavo di massa dal tubo spaziatore all'occhiello del cavo sulla barra di montaggio.

NOTA: Per facilitare l'installazione:

È possibile fissare il foro per una vite del baldacchino al gancio della barra di montaggio.

1. Fissare il ventilatore fissando nuovamente il baldacchino alla barra di montaggio (vedere pag. 5/8). Controllare che il perno del baldacchino sia allineato alla tacca del cappuccio nero del tubo spaziatore. Serrare le quattro viti della barra di montaggio.
2. Fissare le pale del ventilatore (6) alle staffe di montaggio (10). Utilizzare 15 viti (M5*15) e 15 rondelle. Serrare le viti a mano. (Vedere pag. 4/9)
3. Rimuovere i tre bloccaggi di trasporto (vedere pag. 4 / 10) e le altre 7 viti preinstallate dall'alloggiamento motore. Importante! Non rimuovere l'imbottitura sotto (vedere pag. 4 / 11)
4. Fissare le pale del ventilatore con le 10 viti e le 10 rondelle a molla rimosse in precedenza. (Vedere pag. 4 / 12)
5. Rimuovere le 3 viti preinstallate dall'attacco lampada in 3 parti.
6. Collegare l'alimentazione dall'alloggiamento motore all'occhiello del cavo (LIGHT) sull'attacco lampada.
7. Inserire l'attacco lampada. Controllare che la tacca sull'attacco lampada si trovi al di sopra dell'interruttore e selezionare la direzione di rotazione (Vedere pag. 4 / 13) Fissare l'attacco lampada con le 3 viti, rondelle e rondelle a molla rimosse in precedenza.
8. Installare le due catene di tensionamento (5/8).
9. Installare gli elementi luminosi nelle prese. A questo scopo, utilizzare la ventosa in dotazione per serrare la lampadina. (Vedere pag. 4 / 14)

Funzionamento

Ventilatore

Utilizzare l'interruttore (11) sul vano motore per impostare la direzione di rotazione delle pale del ventilatore. (Funzionamento estate/inverno)

ATTENZIONE:

Regolare la direzione soltanto quando le pale del ventilatore sono ferme. In caso contrario, il motore potrebbe subire danni.

• Fuinzionamento estate: Impostare l'interruttore in
  posizione "
• Fuinzionamento inverno: Impostare l'interruttore in
  posizione "".
  U

NOTA:

Il funzionamento inverno può non dare risultati apprezzabili a secondo delle dimensioni della stanza.

Tirare ripetutamente la catena di tensionamento (5) sull'alloggiamento motore per impostare la velocità delle pale del ventilatore.

1x = alta velocità
2x = velocità media
3x = bassa velocità
4x = Il ventilatore é spento

Illuminazione

Tirare ripetutamente la catena di tensionamento (8) sull'attacco lampada per accendere e spegnere la luce.

Pulizia e manutenzione

AVVISO:

• Spegnere sempre l'interruttore domestico prima di effettuare pulizia o manutenzione.
• Attendere sempre che le pale del ventilatore si siano fermate completamente.
• Attendere che gli elementi luminosi si siano raffreddati prima di pulire o manutenere il ventilatore.
• Controllare che non penetri liquido nei collegamenti elettrici per scongiurare scosse elettriche o incendi.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

- Pulire la superficie esterna del ventilatore con un panno leggermente umido.

- Asciugare il ventilatore con un panno morbido e asciutto.

Dati tecnici

Modello: PC-DVL 3078

Alimentazione rete:....220-240V\~, 50Hz

Consumo di energia:....60W

Elementi luminosi a LED: GU10, 220-240V, 50Hz,

5W,3000K

Classe di protezione:....I

Peso netto:......ca. 5,7 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
