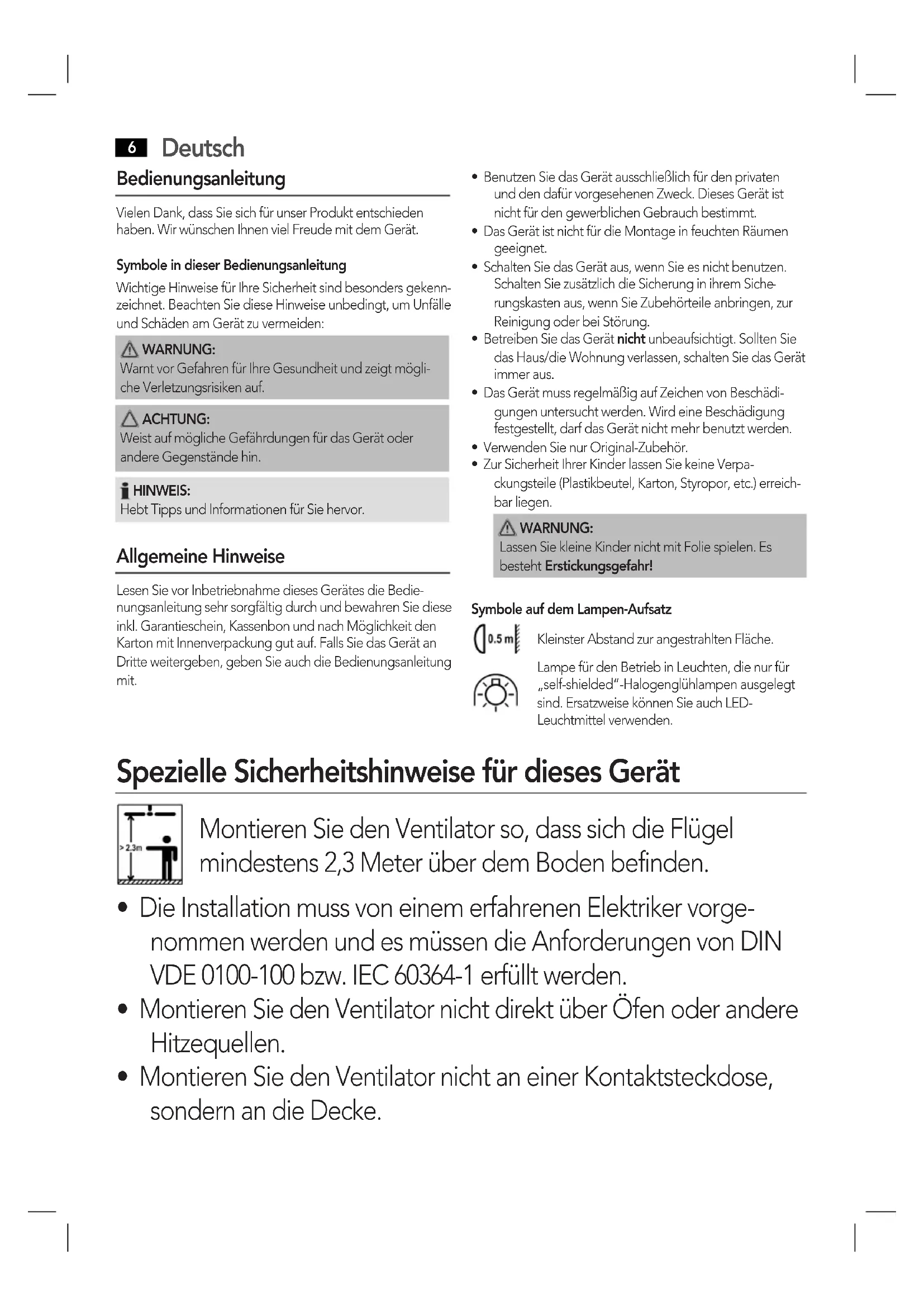

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.Symbole in dieser BedienungsanleitungWichtige Hinweise für Ihre Sicherheit sind besonders gekenn zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli che Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie-nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. • Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. • Das Gerät ist nicht für die Montage in feuchten Räumen geeignet.• Schalten Sie das Gerät aus, wenn Sie es nicht benutzen. Schalten Sie zusätzlich die Sicherung in ihrem Siche rungskasten aus, wenn Sie Zubehörteile anbringen, zur Reinigung oder bei Störung.• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie das Haus/die Wohnung verlassen, schalten Sie das Gerät immer aus. • Das Gerät muss regelmäßig auf Zeichen von Beschädi-gungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.• Verwenden Sie nur Original-Zubehör.• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpa-ckungsteile (Plastikbeutel, Karton, Styropor, etc.) erreich-bar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!Symbole auf dem Lampen-AufsatzKleinster Abstand zur angestrahlten Fläche.Lampe für den Betrieb in Leuchten, die nur für „self-shielded“-Halogenglühlampen ausgelegt sind. Ersatzweise können Sie auch LED-Leuchtmittel verwenden. Spezielle Sicherheitshinweise für dieses Gerät Montieren Sie den Ventilator so, dass sich die Flügel mindestens 2,3 Meter über dem Boden befinden.

• Die Installation muss von einem erfahrenen Elektriker vorge- nommen werden und es müssen die Anforderungen von DIN VDE 0100-100 bzw. IEC 60364-1 erfüllt werden.

• Montieren Sie den Ventilator nicht direkt über Öfen oder andere Hitzequellen.

• Montieren Sie den Ventilator nicht an einer Kontaktsteckdose, sondern an die Decke.Deutsch

• Es ist eine Trennvorrichtung in die festverlegte elektrische Instal- lation einzubauen, mit mindestens 3 mm Kontaktöffnungsweite an jedem Pol.

• Benutzen Sie nur für den Ventilator vorgesehene Leuchtmittel.

• Greifen Sie nicht in die Ventilatorflügel während diese sich dre- hen.

• Vorsicht bei langen Haaren: Diese können vom Luftstrom an- gesaugt werden!

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des si- cheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Was- ser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben Auf der Unterseite des Motorgehäuses finden Sie die folgenden Aufschriften:Deutsch

IMPORTANT Please remove and discard the plastic cushions before switching the fan on. Übersetzung WICHTIG Entfernen Sie die Plastik-Transportsicherungen bevor Sie das Gerät in Betrieb nehmen. DANGER HIGH VOLTAGE

DO NOT REMOVE THE COVER

Übersetzung GEFAHR HOCHSPANNUNG

NICHT DIE ABDECKUNG ENTFERNEN

CAUTION Live power supply for connection to the light kit only. Übersetzung ACHTUNG Spannungsversorgung nur für den Lampen-Aufsatz verwenden. Montageübersicht 1 Distanzrohr2 Montageschiene3 Baldachin4 Motorgehäuse5 Zugkette für die Einstellung der Leistungsstufe6 Ventilatorflügel7 3-flammiger Lampen-Aufsatz8 Zugkette für die Beleuchtung (Ein/Aus)9 LED-Leuchtmittel10 Montagebügel11 Schalter für die Rotationsrichtung (Sommer-/Winterbe-trieb) Auspacken des Gerätes 1. Nehmen Sie das Gerät aus seiner Verpackung.2. Entfernen Sie sämtliches Verpackungsmaterial, wie Foli-en, Füllmaterial, Kabelhalter und Kartonverpackung.3. Prüfen Sie den Lieferumfang.4. Überprüfen Sie das Gerät auf eventuelle Transportschä-den, um Gefährdungen zu vermeiden. HINWEIS: Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen.Deutsch

Lieferumfang Beachten Sie die Abbildung auf Seite 5. Nr. Anzahl Beschreibung 1 5 Ventilatorflügel 2 1 3-flammiger Lampen-Aufsatz 3 1 Motorgehäuse 4 1 Distanzrohr 5 2 Zugkette

Saugnapf für die einfache Montage/ Demontage der Leuchtmittel 7 3 LED-Leuchtmittel (GU10, 220 - 240 V, 5 W) 8 je 2 Schraube (M5*50), Dübel, Unterlegscheibe und Sprengring 9 1 Baldachin mit Montageschiene 10 je 15 Schraube (M5*15) und Unterlegscheibe 11 5 Montagebügel Montageanleitung ACHTUNG:

• Wichtig! Die Decke muss das Gewicht des Ventilators tragen können. Abgehangene Decken sind für die Montage ungeeignet.

• Vergewissern Sie sich vorher, ob sich Leitungen in der Decke verbergen, die Sie beschädigen könnten! WARNUNG: Während der Montage Schalten Sie die Haussicherung für die Stromleitung aus, an dem Sie das Gerät anschließen wollen. Beachten Sie auch die Abbildungen auf Seite 3 und Seite 4.

1. Wählen Sie eine geeignete Stelle an der Decke aus.

Beachten Sie die Flügelspannweite des Ventilators.

2. Entfernen Sie die Montageschiene (2) vom Baldachin (3).

3. Sie haben zwei Möglichkeiten die Montageschiene zu

befestigen: a) Holzdecke/-balken: Befestigen Sie die Montage

schiene mit den beiden langen Schrauben (M5*50) und den dazugehörigen Unterlegscheiben und Sprengringe. b) Betondecke: Markieren Sie die zwei Positionen in den Langlöchern mit einem Bleistift. Bohren Sie die Befes

tigungslöcher für die Dübel. Versehen Sie die Löcher mit den Dübeln. Befestigen Sie die Montageschiene mit den beiden langen Schrauben (M5*50) und den dazugehörigen Unterlegscheiben und Sprengringe. HINWEIS: Bei der Befestigung an eine Betondecke muss beson

dere Sorgfalt aufgewendet werden. Für eine sichere Befestigung könnten eventuell kräftigere Schrauben und Dübel, als die mitgelieferten, notwendig sein.

4. Schließen Sie die Elektrodrähte aus der Decke an die

Lüsterklemmen in der Montageschiene an. Farbe des Elektrodrahts Anschließen an Braun oder Schwarz (Phase) L Blau (Nullleiter) N Grüngelb (Schutzleiter) (Erde)

5. Entfernen Sie die Schraube am Distanzrohr (1). (Siehe

6. Ziehen Sie die schwarze Kappe nach unten und entfer

nen den Stift. (Siehe Seite 4 / 2)

7. Entfernen Sie die Sicherungsklammer am Motorgehäu

se (4) und entnehmen Sie den Bolzen. Drehen Sie die beiden Schrauben neben dem Bolzen ein Stück heraus. (Siehe Seite 4 / 3)

8. Führen Sie das Anschlusskabel vom Motorgehäuse durch

den Baldachin (3). (Siehe Seite 4 / 4)

9. Fädeln Sie das Anschlusskabel vom Motorgehäuse durch

das Distanzrohr. (Siehe Seite 4 / 5)

10. Setzen Sie den Stift wieder in das Distanzrohr. Befestigen

Sie die schwarze Kappe wieder mit der Schraube. (Siehe Seite 4 / 6)

11. Setzen Sie das andere Ende vom Distanzrohr in die Auf-

nahme am Motorgehäuse. Setzen Sie den Bolzen wieder ein und sichern ihn mit der Unterlegscheibe und der Sicherungsklammer. Ziehen Sie die beiden Schrauben neben dem Bolzen wieder handfest. (Siehe Seite 4 / 7)

12. Verbinden Sie den Kabelbaum vom Motorgehäuse mit

dem an der Montageschiene. Verbinden Sie ebenfalls die Masseleitung vom Distanzrohr mit dem Kabelschuh an der Montageschiene. HINWEIS: Um Ihnen die Montage zu erleichtern: Sie können den Ventilator an einem Schraubenloch vom Baldachin in den Haken an der Montageschiene einhängen.

13. Befestigen Sie den Ventilator, indem Sie den Baldachin

wieder an der Montageschiene anbringen (siehe Seite 4 / 8). Achten Sie dabei darauf, dass der Pin am Balda

chin in der Auskerbung an der schwarzen Kappe vom Distanzrohr verläuft. Ziehen Sie die vier Schrauben an der Montageschiene wieder fest.

14. Montieren Sie die Ventilatorflügel (6) an die Montagebü-

gel (10). Hierfür benötigen Sie die 15 Schrauben (M5*15) und die 15 Unterlegscheiben. Ziehen Sie die Schrauben handfest. (Siehe Seite 4 / 9)

15. Entfernen Sie die drei Transportsicherungen (siehe Seite

4 / 10) und die übrigen 7 vormontierten Schrauben vom Motorgehäuse. Wichtig! Die darunter angebrachten Unterlagen nicht entfernen (siehe Seite 4 / 11).

16. Befestigen Sie mit Hilfe der zuvor entfernten 10 Schrau-

ben und 10 Federringe die montierten Ventilatorflügel. (Siehe Seite 4 / 12)

17. Entfernen Sie die 3 vormontierten Schrauben vom 3-flam

migen Lampen-Aufsatz.Deutsch

18. Verbinden Sie die Stromversorgung vom Motorgehäuse mit dem Kabelschuh (LIGHT) am Lampen-Aufsatz.19. Setzen Sie den Lampen-Aufsatz ein. Achten Sie darauf, dass die Aussparrung am Lampen-Aufsatz über dem Schalter für die Rotationsrichtung sitzt. (Siehe Seite 4 / 13). Befestigen Sie den Lampen-Aufsatz mit den zuvor entfernten 3 Schrauben, Unterlegscheiben und Federrin- ge. 20. Montieren Sie die beiden Zugketten (5/8).21. Setzen Sie die Leuchtmittel in die Lampenfassungen ein. Nehmen Sie den mitgelieferten Saugnapf zur Hilfe, um die Leuchtmittel festzudrehen. (Siehe Seite 4 / 14) Inbetriebnahme VentilatorMit dem Schalter (11) am Motorgehäuse stellen Sie die Rotationsrichtung der Ventilatorflügel ein. (Sommer-/Winter betrieb) ACHTUNG:Stellen Sie die Rotationsrichtung nur bei stillstehenden Ventilatorflügeln ein. Ansonsten könnte der Motor beschä digt werden.• Sommerbetrieb: Stellen Sie den Schalter auf die Position „

• Winterbetrieb: Stellen Sie den Schalter auf die Position „ “. HINWEIS: Je nach Raumgröße kann die Wirkung vom Winterbetrieb ausbleiben.Ziehen Sie wiederholt an der Zugkette (5) vom Motorgehäu-se, um die Geschwindigkeit der Ventilatorflügel einzustellen.1x = Hohe Geschwindigkeit2x = Mittlere Geschwindigkeit3x = Langsame Geschwindigkeit4x = Der Ventilator ist ausgeschaltet.BeleuchtungZiehen Sie wiederholt an der Zugekette (8) am Lampen-Auf satz, um die Beleuchtung ein- bzw. auszuschalten. Reinigung und Wartung WARNUNG:

• Schalten Sie vor der Reinigung und Wartung immer die entspre- chende Haussicherung aus.

• Warten Sie immer den Stillstand der Ventilatorflügel ab.

• Warten Sie bis sich die Leuchtmittel abgekühlt haben, bevor Sie den Ventilator reinigen oder instand setzen.

• Achten Sie darauf, dass keine Flüssigkeit in das Gerät und des- sen elektrische Anschlüsse eindringt. Es könnte zu einem elektri- schen Schlag oder Brand führen. ACHTUNG: • Benutzen Sie keine Drahtbürste oder andere scheuern de Gegenstände.• Benutzen Sie keine scharfen oder scheuernden Reini-gungsmittel.• Reinigen Sie die Außenseite des Ventilators mit einem leicht feuchten Tuch.• Trocknen Sie den Ventilator mit einem trockenen, wei chen Tuch ab.Deutsch

Technische Daten Modell: .........................................................................PC-DVL 3078 Spannungsversorgung: .....................................220 - 240 V~, 50 Hz Leistungsaufnahme: ................................................................. 60 W LED-Leuchtmittel: ................................... GU10, 220 - 240 V, 50 Hz, 5 W, 3000 K Schutzklasse: ...................................................................................... Nettogewicht: ....................................................................ca. 5,7 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät PC-DVL3078 in Übereinstimmung mit den folgenden Anforderungen befindet:

• Europäische Niederspannungsrichtlinie 2014 / 35 / EU

• EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• RoHS-Richtlinie 2011 / 65 / EU & (EU) 2015 / 863 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge

währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo

nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkenn

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un

sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbe

leges (Kassenbon, Rechnung, Lieferschein) als Garantienach- weis beizulegen, da wir sonst keine kostenlosen Garantieleis- tungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ’s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-WebshopsDeutsch
