Tipo de producto	Ventilador de techo
Marca	ProfiCare
Modelo	PCDVL 3078
Alimentación	220-240 V~, 50 Hz
Potencia del motor	60 W
Iluminación integrada	Sí, 3 bombillas LED GU10 (5 W cada una, 3000 K)
Número de velocidades	3 (lenta, media, rápida)
Sentido de rotación reversible	Sí (verano/invierno)
Control	Por cadena (velocidad e iluminación)
Altura mínima de instalación	2,3 m
Clase de protección	I
Peso neto	Aproximadamente 5,7 kg
Contenido del paquete	5 aspas, motor, tubo espaciador, dosel, luminaria, 3 LED GU10, cadenitas, kit de montaje
Instalación	Fijación al techo (madera u hormigón), por un electricista calificado
Limpieza	Paño húmedo, no usar productos abrasivos
Seguridad	No tocar las aspas en movimiento, desconectar la alimentación antes del mantenimiento
Función invierno	Circulación de aire hacia arriba
Función verano	Circulación de aire hacia abajo
Reparabilidad	Contactar a un técnico autorizado
Potencia total	75 W (motor + 3 LED)
Uso	Solo interior, no en ambientes húmedos
Conformidad	Directivas europeas (CE)

Preguntas frecuentes - PCDVL 3078 ProfiCare

¿Cómo instalar el ventilador ProfiCare PCDVL 3078?

La instalación debe ser realizada por un electricista calificado según las directivas DIN VDE 0100-100 e IEC 60364-1. Siga los pasos detallados en el manual: fije la barra de montaje al techo, conecte los cables eléctricos (fase, neutro, tierra), monte el tubo espaciador y el dosel, luego fije las aspas y la luminaria. Asegúrese de que el techo soporte el peso (5,7 kg) y que las aspas estén al menos a 2,3 m del suelo.

¿Cómo ajustar la velocidad del ventilador?

Tire de la cadena (referencia 5) situada en la carcasa del motor. Cada tirón cambia la velocidad: 1 vez = velocidad alta, 2 veces = velocidad media, 3 veces = velocidad lenta, 4 veces = parada.

¿Cómo invertir el sentido de rotación de las aspas?

Use el interruptor (referencia 11) situado en la carcasa del motor. Ajústelo a la posición verano (↻) para una circulación de aire hacia abajo o invierno (↺) para una circulación hacia arriba. Realice este ajuste solo cuando las aspas estén inmóviles para evitar dañar el motor.

¿Cómo encender o apagar la luz?

Tire de la cadena (referencia 8) situada en la luminaria para encender o apagar la iluminación.

¿Qué tipo de bombillas usar para la luminaria?

Use exclusivamente bombillas LED GU10 de 220-240 V, 5 W, 3000 K. El ventilador se entrega con 3 bombillas de este tipo. Para reemplazarlas, use la ventosa suministrada para manipular las bombillas de forma segura.

¿Cómo limpiar el ventilador?

Antes de cualquier limpieza, corte el disyuntor y espere la parada completa de las aspas. Limpie la superficie exterior con un paño ligeramente húmedo, luego seque con un paño suave. No use cepillos metálicos, detergentes abrasivos ni líquidos que puedan penetrar en las conexiones eléctricas.

¿Qué hacer si el ventilador no funciona?

Primero verifique que el disyuntor esté activado y que la alimentación sea correcta. Si el problema persiste, desconecte el aparato y contacte a un técnico autorizado. No intente reparar usted mismo el motor ni los componentes eléctricos.

¿Puedo instalar el ventilador en un baño?

No, el aparato no está diseñado para instalación en ambientes húmedos. Está destinado solo para uso interior en habitaciones secas.

¿Cuál es la altura mínima de instalación?

Las aspas del ventilador deben instalarse al menos a 2,3 metros sobre el suelo para garantizar la seguridad.

¿Este ventilador es compatible con un mando a distancia?

No, el ventilador se controla solo mediante las dos cadenitas suministradas (una para la velocidad, una para la iluminación). No hay receptor integrado para mando a distancia.

MANUAL DE USUARIO PCDVL 3078 ProfiCare

Generalidades sobre el montaje ......Página 3
Manual de instrucciones......Página 24
Datos técnicos ......Página 28
Eliminación Página 28

Italiano

Indice

Generalidades sobre el montaje

Imágenes para las instrucciones de montaje

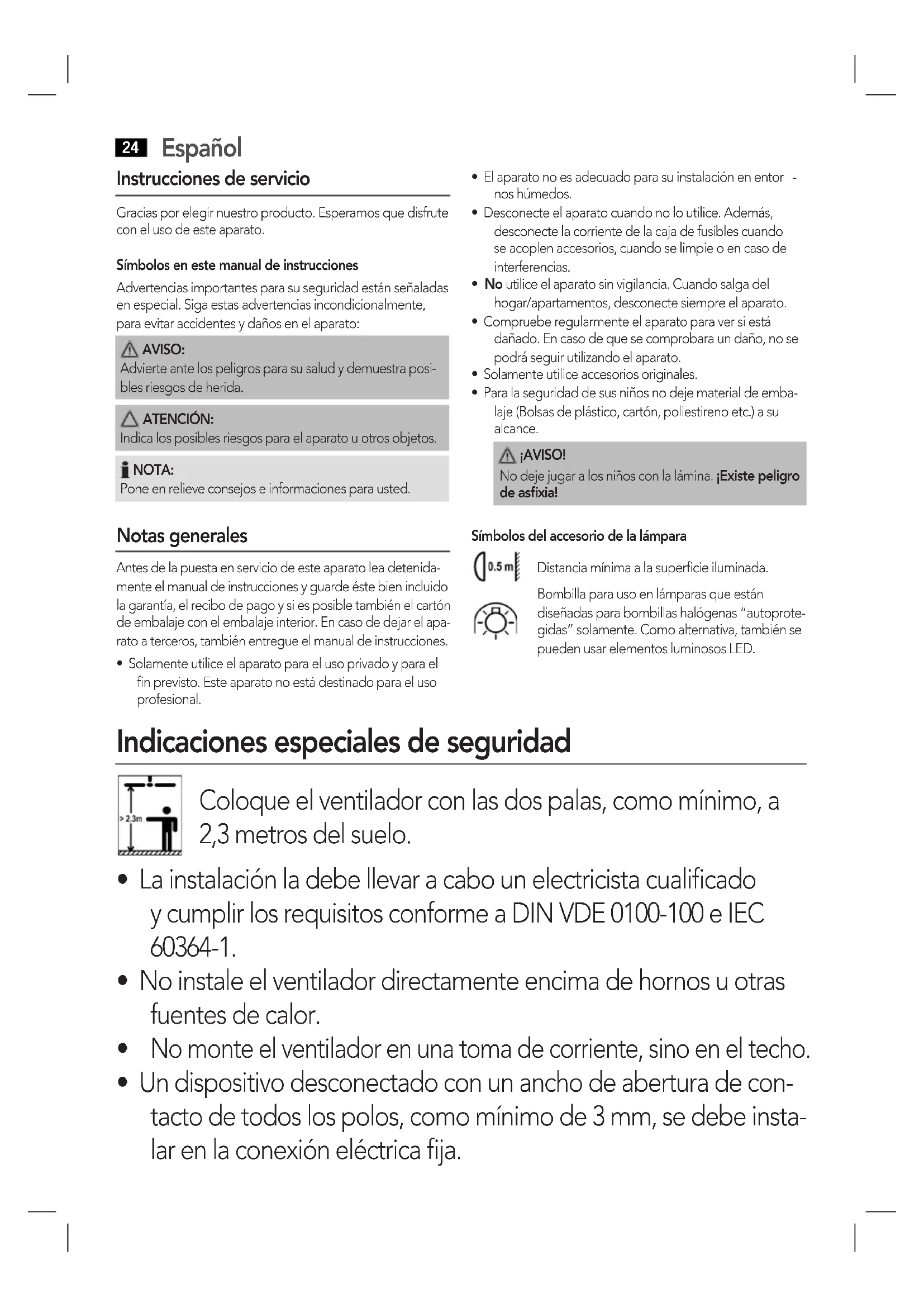

Instrucciones de servicio

Gracias por elegir nuestro producto. Esperamos que disfrute con el uso de este aparato.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

- Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.

• El aparato no es adecuado para su instalación en entor - nos húmedos.
• Desconecte el aparato cuando no lo utilice. Además, desconecte la corriente de la caja de fusibles cuando se acoplen accesorios, cuando se limpie o en caso de interferencias.
• No utilice el aparato sin vigilancia. Cuando salga del hogar/apartamentos, desconecte siempre el aparato.
• Compruebe regularmente el aparato para ver si está dañado. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

¡AVISO!

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Símbolos del accesorio de la lámpara

Distancia mínima a la superficie iluminada.

Bombilla para uso en lámparas que están diseñadas para bombillas halógenas "autoprotegidas" solamente. Como alternativa, también se pueden usar elementos luminosos LED.

Indicaciones especiales de seguridad

Coloque el ventilador con las dos palas, como mínimo, a 2,3 metros del suelo.

• La instalación la debe llevar a cabo un electricista cualificado y cumplir los requisitos conforme a DIN VDE 0100-100 e IEC 60364-1.
• No instale el ventilador directamente encima de hornos u otras fuentes de calor.
• No monte el ventilador en una toma de corriente, sino en el techo.
• Un dispositivo desconectado con un ancho de abertura de contacto de todos los polos, como mínimo de 3 mm, se debe instalar en la conexión eléctrica fija.

Español

• Utilice solamente iluminación específica para el ventilador.
• No toque las palas del ventilador cuando estén girando.
• Cuidado en caso de tener el pelo largo: ¡Este puede ser absorbido por la corriente de aire!
• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado.
• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.
• No sumerja el aparato en agua para su limpieza. Siga las instrucciones según lo estipulado en el capítulo "Limpieza y mantenimiento".

La siguiente información está acoplada a la parte inferior de la carcasa del motor:

IMPORTANT

Retire y deseche el envoltorio de plástico antes de conectar el ven- tilador.

26 Español

DANGER HIGH VOLTAGE DO NOT REMOVE THE COVER Traducción PELIGRO ALTA TENSIÓN NO RETIRE LA CUBIERTA

CAUTION Live power supply for connection to the light kit only. Traducción PRECAUCIÓN Alimentación para la conexión al juego de luz solamente.

Generalidades sobre el montaje

1 Tubo separador
2 Barra de montaje
3 Baldaquín
4 Carcasa de motor
5 Cadena para ajustar el nivel de potencia
6 Pala de ventilador
7 Acoplamiento de lámpara de 3 piezas
8 Cadena para la luz (Encender/Apagar)
9 Elementos luminosos LED
10 Soporte de montaje
11 Interruptor para el ajuste de la dirección del giro (modo verano/invierno)

Desempaquetar el aparato

1. Saque el aparato de su embalaje.
2. Retire todo tipo de material de embalaje, como láminas de material plástico, relleno, portacables y embalaje de cartón.
3. Controle el volumen de suministro.
4. Compruebe si el aparato presenta daños de transporte para evitar riesgos.

i NOTA:

En el aparato se pueden encontrar todavía restos de polvo o de producción. Recomendamos limpiar un poco la carcasa con un paño húmedo.

Paquete de entrega

Consulte la imagen de la página 5.

N.°.	Unidades Descripción
1 5	Pala de ventilador
2 1	Accesorio delámpara de 3 piezas
3 1	Carcasa del motor
4 1	Tubo separador
5 2	Cadena
6	1	Copa de succión para una instalación/des instalación de la lámpara
7	3	Elementos luminosos LED(GU10,220-240V,5W)
8 2	cada	Tornillo (M5*50), clavija, arandela y anilla de retención
9 1	Baldaquín con barra de montaje
10 1	5 cada Tornillo (M5*15) y arandela
11 5	Soporte de montaje

Instrucciones de montaje

ATENCIÓN:

• Importante: El techo debe ser adecuado para soportar el peso del ventilador. Los techos suspendidos no son adecuados para la instalación.
• Compruebe de antemano si hay cables ocultos detrás del techo que podrían resultar dañados en la instalación.

AVISO: Durante la instalación

Desconecte el interruptor del circuito de la línea de alimentación a la que se va a conectar el aparato.

Consulte también las imágenes de la página 3 y la página 4.

1. Seleccione un punto adecuado en el techo, teniendo en cuenta la envergadura de las palas del ventilador.
2. Retire la barra de montaje (2) del baldaquín (3).
3. Hay dos métodos para acoplar la barra de montaje: a) Techo/viga de madera: Acople la barra de montaje con los dos tornillos largos (M5*50) y las correspondientes arandelas y anillas de retención. b) Techo de cemento: Marque las dos posiciones en los orificios ranurados con un lapicero. Perfore los orificios de la instalación para las clavijas. Inserte las clavijas en los orificios. Acople la barra de montaje con los tornillos largos (M5*50) y las correspondientes arandelas y anillas de retención.

i NOTA:

Tenga especial preacaución al instalar el ventilador en un techo de hormigón. Para facilitar una instalación segura, puede que sea necesario facilitar tornillos y clavijas más resistentes.

1. Conecte los hilos eléctricos del techo a la regleta de bornes en la barra de montaje.

Color del hilo eléctrico Conexión a
Marrón o negro (fase) L
Azul (neutro) N
Amarillo verde (masa protector)	(Masa)

1. Retire el tornillo del tubo separador (1). (Véase la página 4/1)
2. Tire de la cubierta negra y retire la clavija. (Véase la página 4 / 2)
3. Retire la abrazadera de seguridad de la carcasa del motor (4) y luego desmonte el perno. Desenrosque ligeramente los dos tornillos situados junto al perno. (Véase la página 4 / 3)
4. Guíe el cable de conexión de la carcasa del motor a través del baldaquín (3). (Véase la página 4 / 4)
5. Guíe el cable de conexión desde la carcasa del motor a través del tubo separador. (Véase la página 4 / 5)
6. Inserte de nuevo la clavija en el tubo separador. Luego acople de nuevo la cubierta negra con el tornillo. (Véase la página 4 / 6)
7. Coloque el otro extremo del tubo separador en el accesorio de la carcasa del motor. Inserte de nuevo el perno y fijelo con la arandela y la abrazadera de seguridad. Apriete los dos tornillos situados junto al perno hasta apretar a mano. (Véase la página 4/7)
8. Conecte el mazo de cables de la carcasa del motor a la barra de montaje. Conecte también el cable de tierra del tubo separador al ojo del cable en la barra de montaje.

NOTA: Para facilitar la instalación:

Puede acoplar un orificio para tornillo del baldaquín en el gancho de la barra de montaje.

1. Acople el ventilador montando de nuevo el baldaquín en la barra de montaje (Véase la página 4 / 8). Asegúrese de que la clavija del baldaquín está alineada con la muesca de la cubierta negra del tubo separador. Apriete los cuatro tornillos de la barra de montaje.
2. Acople las palas del ventilador (6) en los soportes de montaje (10). Utilice los 15 tornillos (M5*15) y las 15 arandelas. Apriete los tornillos a mano. (Véase la página 4 / 9).
3. Retire los tres cierres del transporte (véase la página 4 / 10) y los otros 7 tornillos preinstalados de la carcasa del motor. Importante: No desmonte la almohadilla situada en la parte (véase la página 4 / 11).
4. Acople las palas del ventilador montadas con los 10 tornillos y las 10 arandelas retiradas anteriormente. (Véase la página 4 / 12).
5. Retire los 3 tornillos preinstalados del accesorio de lámpara de 3 piezas.
6. Conecte la alimentación de la carcasa del motor en el ojo del cable (LIGHT) en el accesorio de la lámpara.
7. Inserte el accesorio de la lámpara. Asegúrese de que la muesca del accesorio de la lámpara está situada encima del interruptor para el ajuste de la dirección del giro. (Véase la página 4 / 13). Acople el accesorio de la lámpara con los 3 tornillos, arandelas y arandelas de resorte retiradas anteriormente.
8. Instale las dos cadenas (5/8).
9. Instale los elementos luminosos en los casquillos. Para hacerlo, utilice la copa de succión facilitada para apretar las luces. (Véase la página 4 / 14)

Funcionamiento

Ventilador

Utilice el interruptor (11) de la carcasa del motor para ajustar la dirección del giro de las palas del ventilador (Modo verano/invierno).

ATENCIÓN:

Ajuste solamente la dirección cuando las palas del ventilador estén quietas. De otro modo, el motor podría resultar dañado.

• Modo verano: Ajuste el interruptor en la posición
  J. IT
• Modo invierno: Ajuste el interruptor en la posición
  "

NOTA:

El modo invierno podría no tener efecto dependiendo del tamaño de la habitación.

Tire de la cadena de manera repetida (5) en la carcasa del motor para ajustar la velocidad de las palas del ventilador.

28 Español

1x = alta velocidad

2x = velocidad media

3x = velocidad baja

4x = ventilador apagado.

Iluminación

Tire de la cadena de manera repetida (8) del accesorio de la lámpara para encender o apagar la luz.

Limpieza y mantenimiento

AVISO:

• Desconecte siempre el interruptor del circuito del hogar correspondiente antes de llevar a cabo un trabajo de limpieza o mantenimiento.
• Espere siempre hasta que las palas del ventilador se hayan para-do completamente.
• Espere a que los elementos luminosos se hayan enfriado antes de limpiar o hacer mantenimiento en el ventilador.
• Asegúrese de que no entran líquidos por las conexiones eléctricas, porque de otro modo, podría provocar una descarga eléctrica o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.
• Limpie la superficie externa del ventilador con un paño humedecido ligeramente.
• Seque el ventilador con un paño suave y seco.

Datos técnicos

Modelo: PC-DVL 3078

Suministro de tensión:....220-240V\~, 50Hz

Consumo de energía: 60W

Elementos luminosos LED:.... GU10, 220-240V, 50Hz, 5W, 3000K

Clase de protección:....I

Peso neto:....aprox. 5,7 kg

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.
