Producttype	Handmatig roterend laserniveau
Merk	Laserliner
Model	BeamControlMaster
Nauwkeurigheid	± 0,2 mm/m
Lasergolflengte	635 nm
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Laservermogen	< 1 mW
Voeding	4 batterijen LR6 (AA) 1,5 V
Autonomie	Ongeveer 40 uur
Bedrijfstemperatuur	0 °C tot 50 °C
Afmetingen (L x B x H)	175 x 150 x 135 mm
Gewicht	678 g (inclusief batterijen)
Bedrijfsmodi	Puntmodus, rotatiemodus, scanmodus, handmatige ontvanger modus
Waterpassen	Handmatig horizontaal en verticaal
Rotatiesnelheid	0 tot 120 tpm (variabel), 550 tpm (ontvanger modus)
Kalibratie	Controle en afstelling door gebruiker (inbussleutel 2,5 mm meegeleverd)
Onderhoud	Reinigen met een licht vochtige doek; verwijder de batterijen bij langdurige opslag
Veiligheid	Laserklasse 2: niet in de straal kijken
Optionele accessoires	SensoCommander 120 (ontvanger/afstandsbediening), universele bevestigingssteun

Veelgestelde vragen - BeamControlMaster Laserliner

Hoe zet ik de BeamControlMaster aan?

Houd de aan/uit-knop 1 seconde ingedrukt. De kop begint te draaien en de rotatiemodus wordt geactiveerd.

Hoe waterpas ik het apparaat horizontaal?

Stel de waterpasbel X af met de nivelleerschroeven A en B, daarna de waterpasbel Y met schroef C. Kijk altijd van boven naar de bel.

Hoe verander ik de bedrijfsmodus?

Druk in de rotatiemodus op de toetsen om over te schakelen naar punt-, scan- of handmatige ontvanger modus. De LED's geven de actieve modus aan.

Wat is de nauwkeurigheid van het apparaat?

De nauwkeurigheid is ± 0,2 mm/m.

Hoe kalibreer ik het apparaat?

Voer een controle uit door punten A1, A2, A3 te markeren op twee muren op minimaal 5 m afstand. Als de afwijking tussen A2 en A3 groter is dan 0,2 mm/m, gebruik dan de inbussleutel (2,5 mm) om de kalibratieschroeven van de waterpassen af te stellen.

Wat te doen als de rode LED blijft branden?

Dit geeft aan dat de batterijen bijna leeg zijn. Vervang ze door vier nieuwe LR6 (AA) batterijen.

Hoe gebruik ik de SensoCommander ontvanger?

Zet de SensoCommander aan, beweeg hem door de laserstraal tot de centrale weergave (groen lampje) verschijnt. Markeer de hoogte op de doorlopende markeringsgroef.

Welke veiligheidsvoorschriften moet ik in acht nemen?

Kijk niet in de laserstraal, gebruik geen optische instrumenten (loep, verrekijker), bedek reflecterende oppervlakken, beperk het lasergebied op de openbare weg. De laser is klasse 2 (< 1 mW).

Hoe reinig en onderhoud ik het apparaat?

Reinig met een licht vochtige doek zonder oplosmiddel. Verwijder de batterijen bij langdurige opslag. Bewaar op een droge en schone plaats.

Waar kan ik de volledige handleiding downloaden?

U kunt de handleiding gratis downloaden als PDF op de website notice-facile.com of rechtstreeks op de website van Laserliner.

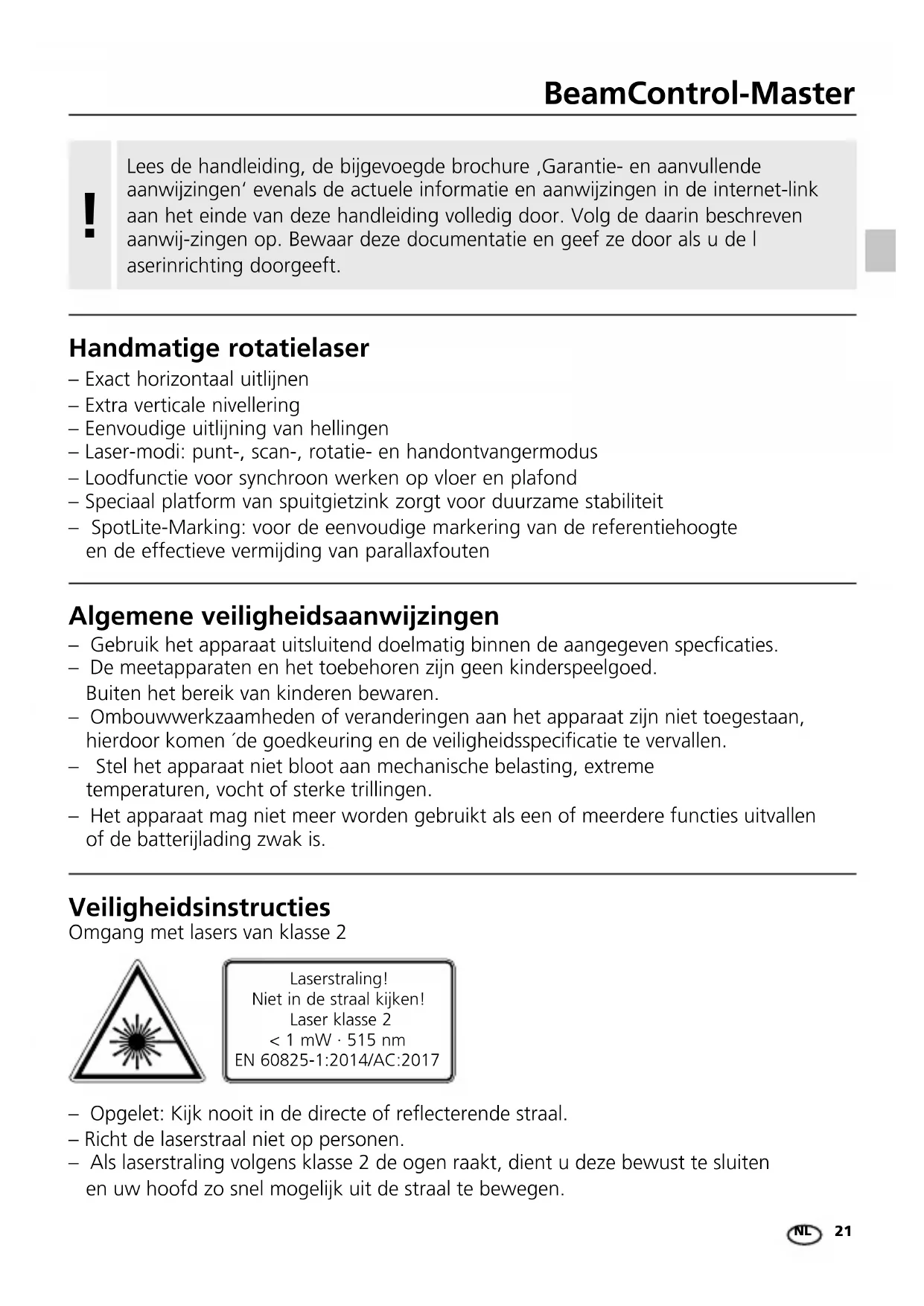

GEBRUIKSAANWIJZING BeamControlMaster Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de l aserinrichting doorgeeft.

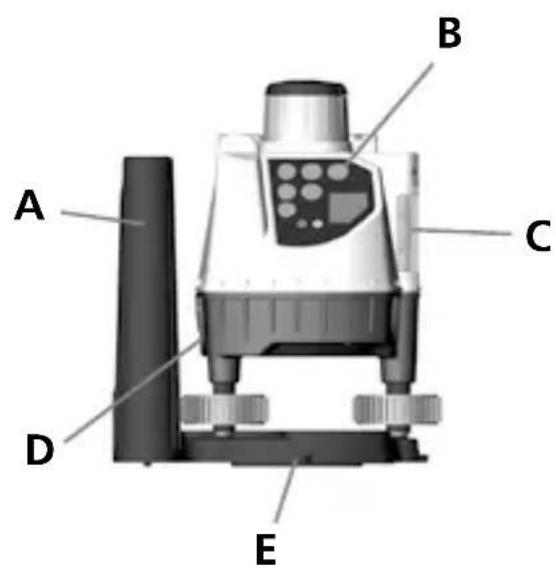

Handmatige rotatielaser

– Exact horizontaal uitlijnen
– Extra verticale nivellering
– Eenvoudige uitlijning van hellingen
– Laser-modi: punt-, scan-, rotatie- en handontvangermodus
- Loodfunctie voor synchroon werken op vloer en plafond
- Speciaal platform van spuitgietzink zorgt voor duurzame stabiliteit
- SpotLite-Marking: voor de eenvoudige markering van de referentiehoogte en de effectieve vermijding van parallaxfouten

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed.
  Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

Laserliner

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakening en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

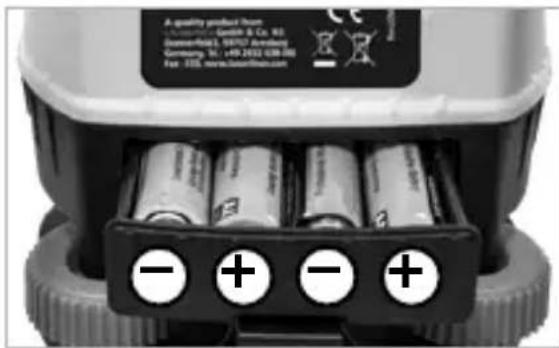

Plaatsen van de batterijen

Batterijvak openen en de batterijen volgens de installatiesymbolen inleggen. Let daarbij op de correcte polarisatie

Als de rode LED permanent knippert, moet de batterij worden vervangen.

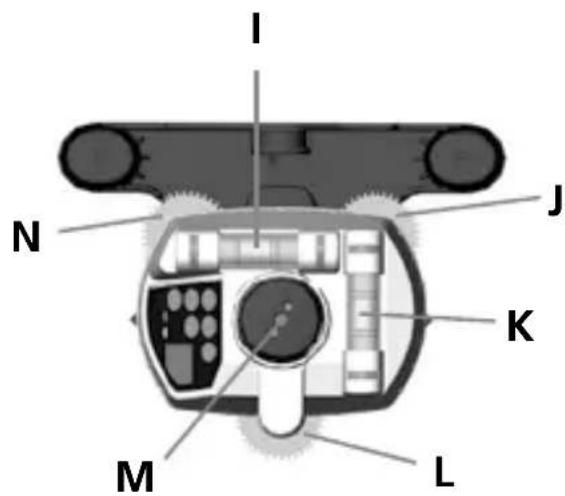

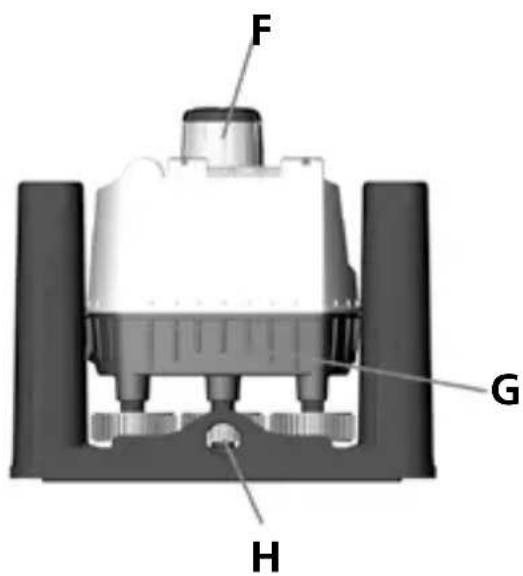

Aansluiting van een extern netstuk

Bij aansluiting van een extern netstuk worden de interne batterijen omgaan. Er kunnen geen accu's met het netstuk in de rotatie-eenheid worden geladen. Gebruik alléén een passende Laserliner-netadapter.

De SensoCommander combineert de eigenschappen van laserontvanger en afstandsbediening.

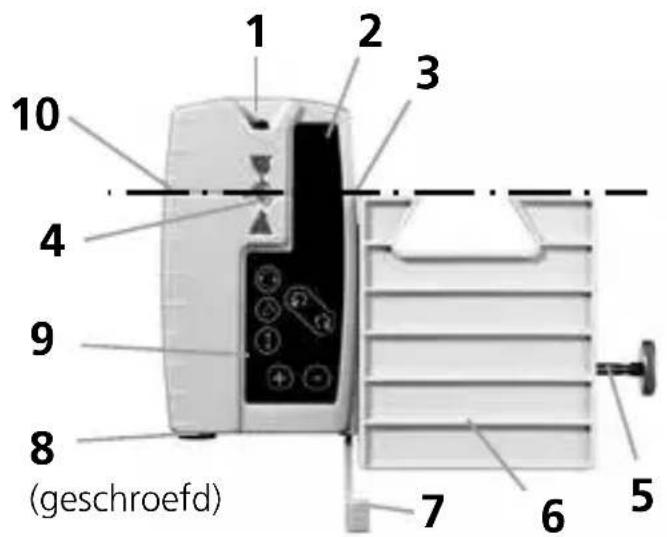

SensoCommander 120:
(Dioden ook achterkant)

1 Uitgang IR-signal
2 Ontvangstveld laserstraal
3 SpotLite Marking LED
4 LEDs
5 Bevestigingsschroef
6 Universele houder
7 Bevestigingshendel
8 Batterijvak
9 Bedieningsveld
10 Rondomlopende markeergroef

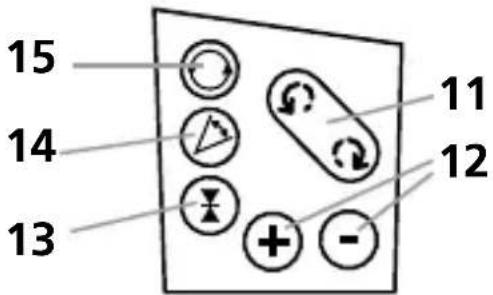

Bedieningsveld SC 120

11 Positie
12 Snelheid / volume / hoekbereik
13AAN/UIT-toets

Modus handmatige / omschakeling:

fijnbereik

vrije hand bereik

14 Scan-modus
15 Rotatie-modus

!

De laserontvanger gebruiken in 2 tolerantie bereiken: fijn en vrijhand bereik. Bij de SensoCommander 120 worden die bereiken door de LED's aangeduid. Fijn= groen, vrijhand=oranje.

Werken met de SensoCommander (optioneel)

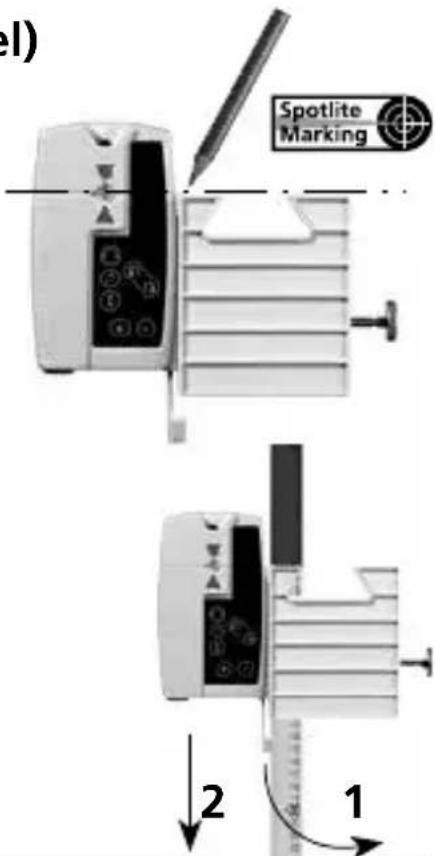

De SensoCommander kan de laserstraal tot grotere afstand terug vinden. Beweeg de SensoCommander door de laserstraal op -en neerwaarts totdat het middelste teken verschijnt. Markeer nu op de meethoogte van de omlopende markeringsinkeping. De SpotLite duidt bijkomend de meethoogte aan.

Universeel houder (optioneel):

De ontvanger kan d.m.v. de universeel houder aan de meetlatten bevestigd worden. Daarvoor de houder aan de laserontvanger schuiven en aan de meetlat d.m.v. de bevestigingsschroef vast schroeven. Om de ontvanger van de houder te scheiden, de snelklem in de richting van de pijl duwen.

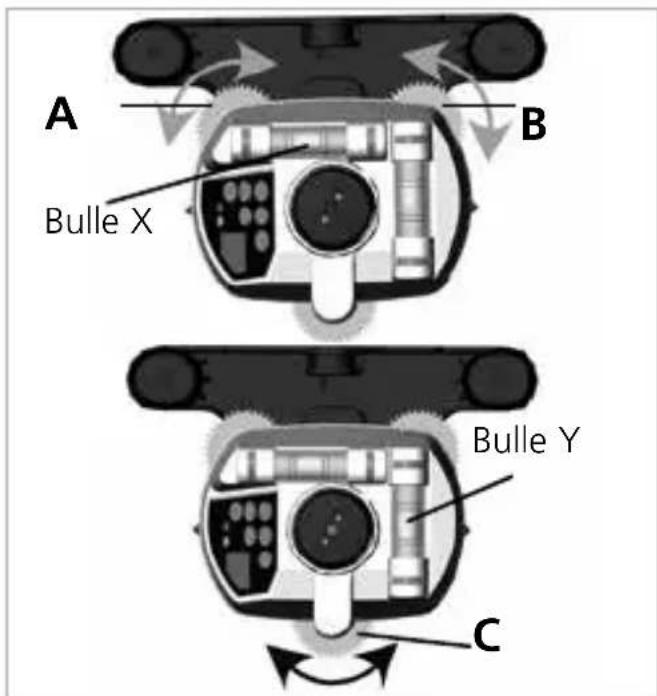

Horizontaal waterpas stellen

Begin de libel (X) door draaien aan de nivellerschroeven (A) en (B) waterpas te stellen.

Kijk altijd loodrecht op de libellen om fouten bij het aflezen te vermijden.

Draai nu de nivelleerschroef (C) om libel (Y) waterpas te stellen.

Herhaal indien nodig alle stappen.

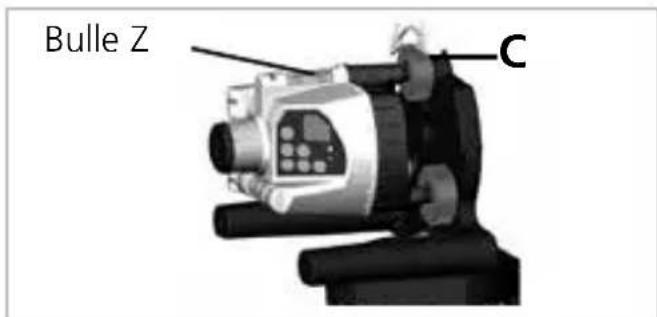

Verticaal waterpas stellen

Plaats de BCM verticaal op zijn integrale grepen of bevestig de BCM op een statief. Stel nu alleen libel (Z) waterpas met nivelleerschroef (C).

Bediening

BCM aanzetten:

Toets "Aan/Uit" 1 sec. ingedrukt houden, de kop van de BCM begint te draaien, de rotatiemodus is geactiveerd.

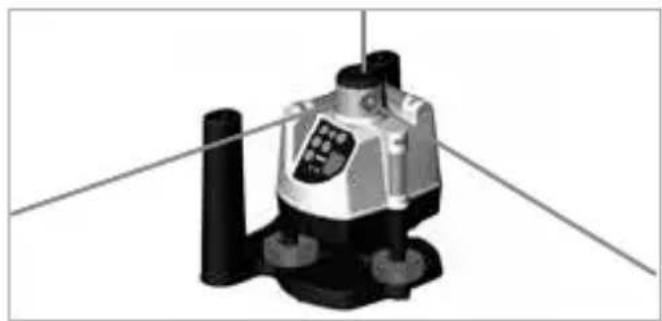

1. Punt-modus:

De rotatielaser zendt over een zeer grote afstand een puntnauwkeurige laserstraal. Om in de punt-modus te komen vermindert u de snelheid met tot nul Ⓞ.

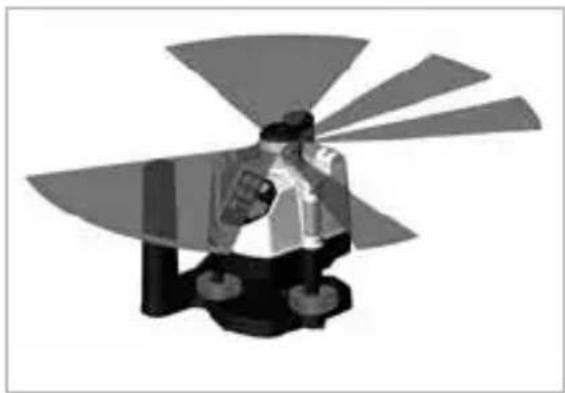

Er kan een lichtintensief segment van verschillende grootte en positie worden ingesteld.

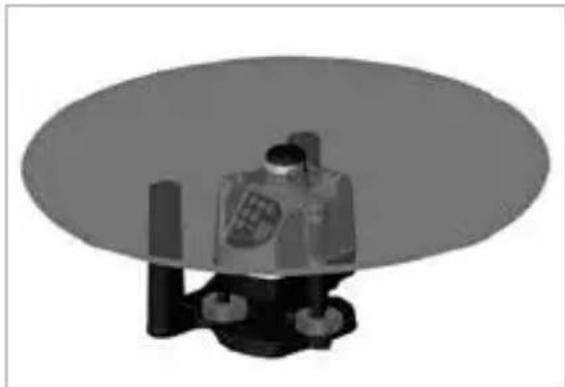

Een laserstraal die 360° draait met een toerental tot 200 tpm.

Modus activeren

aan de rotatielaser

met SensoCommander

Snelheid veranderen

aan de rotatielaser

met SensoCommander

Optimale ontvangstkwaliteit door constant hoog toerental (maximale snelheid = 500 tpm).

Modus activeren

aan de rotatielaser

met SensoCommander

Aanwijzing voor alle modi: De rode LED brandt wanneer een einde van een bereik wordt bereikt (bijv. maximum toerental, grootste scan-hoek etc.).

Kalibratie controle voorbereiden

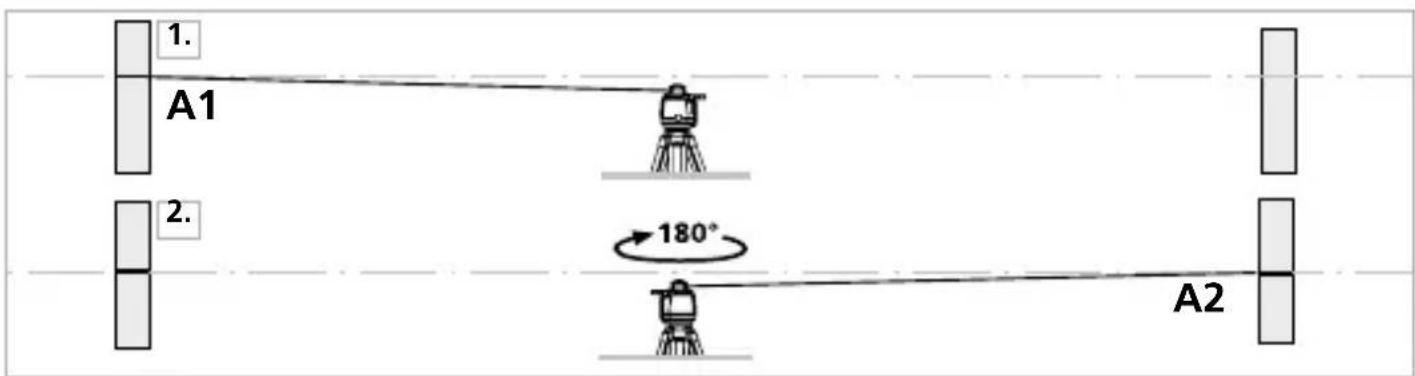

U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel in en bepaal de markeringspunten met behulp van de SensoLite. Gebruik voor de optimale controle a.u.b. een statief.

1. Markeer punt A1 op de wand.(Gebruik de puntmodus)
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 heeft u nu een horizontale referentie.

Kalibratie controleren

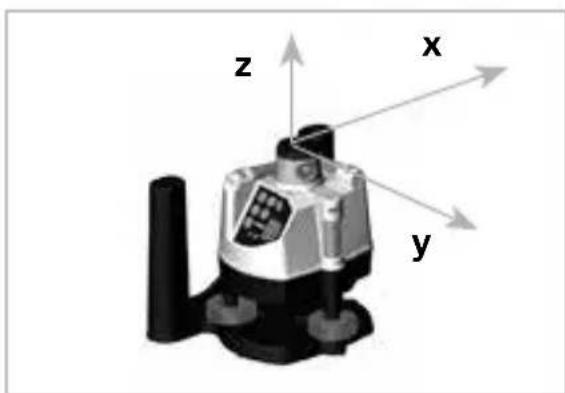

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1. Richt het toestel uit op de X-as.

Markeer nu nivelleerschroef A of B als referentieschroef. Lijn het apparaat nu uit met de andere nivelleerschroeven.

1. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.
2. Herhaal punt 3 en 4 voor de Y-as voor volledige controle.

A2

A2
A3

Wanneer bij de X-, Y- of Z-as het verschil tussen punt A2 en A3 groteris dan aangegeven als tolerantie nl. 0,2 mm / m, is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar of voer de kalibratie zelf uit met behulp van de volgende handleiding.

Kalibratie uitvoeren

1. Nadat u de stappen 1 t/m 4 hebt uitgevoerd en dus de punten A2 (referentie) en A3 (afwijking) hebt berekend, brengt u met behulp van de dienovereenkomstige nivelleerschroeven punt A3 in overeenstemming met punt A2. Tijdens dit proces beweegt de luchtbel van de libel uit de centrale positie naar opzij.
2. Verwijder de beschermkapjes opzij van de libel. Kalibreer de libel via de nu toegankelijke kalibreerschroeven (gebruik hiervoor de bijgeleverde inbussleutel SW 2,5). De kalibratie is afgesloten wanneer de luchtbel weer gecentreerd is.
3. Herhaal deze stappen voor de overige assen.

Niveleer-schroefen

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 20W46)
Nauwkeurigheid ± 0,2 mm / m
Nauwkeurigheid Straaldeler 20"
Toerental rotatie 0 ... 120 o/min variabel, 550 o/min voor ontvanger
Nivellering manueel
Lasergolflengte	635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning 4 x 1,5V LR6 (AA)
Gebruiksduur ca.40 uur
Werkomstandigheden 0°C ... 50°C	luchtvochtigheid max. 80% rH,niet-condenserend, werkhoogte max. 4000 mboven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C	luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 175 x 150 x 135 mm
Gewicht 678 g (incl. batterijen)
SensoCommander 120 (optional)
Ontvangstbereik laser tot 120 m
Stroomvoorziejning 2 x 1,5V LR03 (AAA)
Gebruiksduur ca. 70 uur

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AAV

!
