BRUGSANVISNING BeamControlMaster Laserliner

Manuel rotationslaser – Nøjagtig horisontal indjustering – Yderligere lodret nivellering – Nem indstilling af hældninger – Lasermodi: punkt-, scannings-, rotations- og håndmodtagermodus – Lodfunktion til parallelt arbejde på gulv og loft – Speciel zinkstøbt platform sikrer langvarig stabilitet – SpotLite-Marking: Effektiv forebyggelse af parallaksefejl og nem markering af referencehøjden Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Almindelige sikkerhedshenvisninger – Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specikationer. – Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn. – Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecikationerne bortfalder. – Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer. – Apparatet må ikke anvendes længere, hvis en eller ere funktioner svigter, eller hvis batteriladningen er svag. Sikkerhedshenvisninger Omgang med lasere i klasse 2 Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 – Pas på: Undgå at se ind i en direkte eller reekterende stråle. – Undgå at rette laserstrålen mod personer. – Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.BeamControl-Master

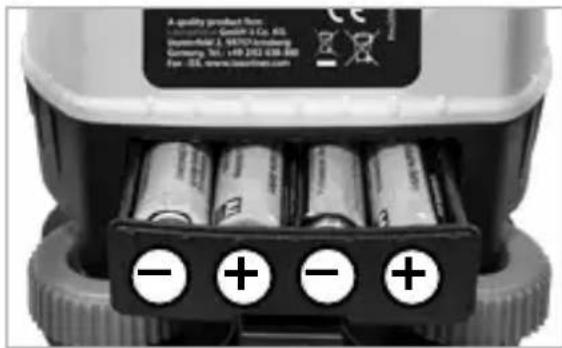

BeamControl-Master – Laserstrålen eller dens reeksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...). – Undlad at anvende laseren i øjenhøjde (1,40…1,90 m). – Godt reekterende, spejlende eller skinnende overader skal tildækkes, så længe der bruges laserudstyr. – I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte. Sikkerhedshenvisninger Omgang med elektromagnetisk stråling – Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU. – Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i y eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede. Isætning af batterier Batterihuset åbnes og batterierne sættes i som angivet ved symbolerne. Låget lukkes omhyggeligt.

Batterier Hvis den røde LED blinker til stadighed, skal batteriet skiftes. Tilslutning af et eksternt netmodul Ved tilslutning af et internt netmodul bliver de interne batterier passiveret. Der kan ikke oplades nogen akku med net-modulet i rotationsmodulet. Strømforsyning Kalibrering Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og funktion. Vi anbefaler kalibreringsintervaller på 1-2 år. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER. DA32

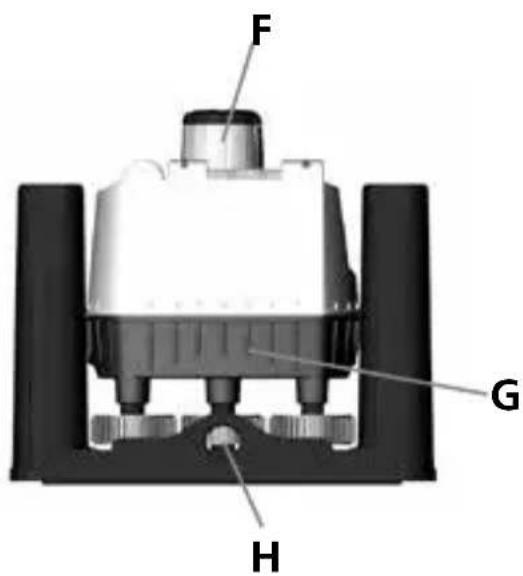

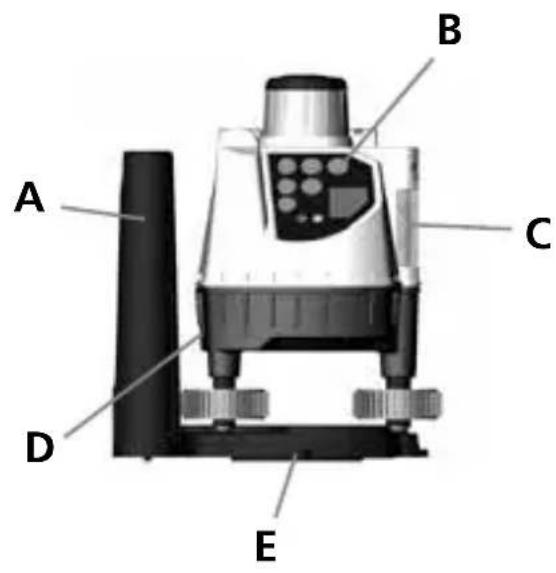

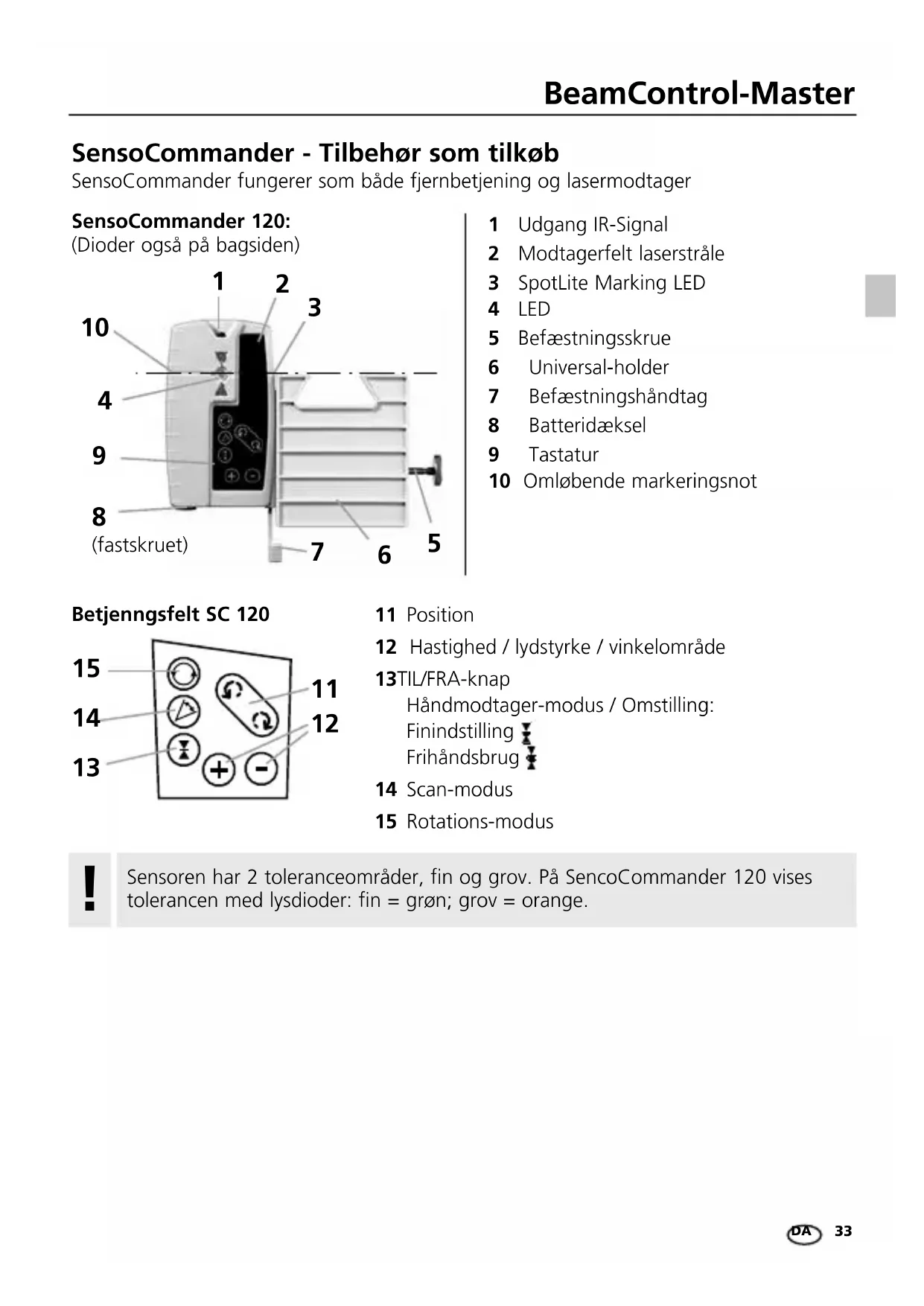

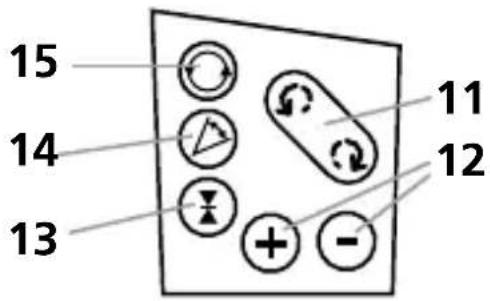

(fastskruet) Betjenngsfelt SC 120 1 Udgang IR-Signal 2 Modtagerfelt laserstråle 3 SpotLite Marking LED 4 LED 5 Befæstningsskrue 6 Universal-holder 7 Befæstningshåndtag 8 Batteridæksel 9 Tastatur 10 Omløbende markeringsnot SensoCommander - Tilbehør som tilkøb SensoCommander fungerer som både fjernbetjening og lasermodtager SensoCommander 120: (Dioder også på bagsiden) Sensoren har 2 toleranceområder, fin og grov. På SencoCommander 120 vises tolerancen med lysdioder: fin = grøn; grov = orange.

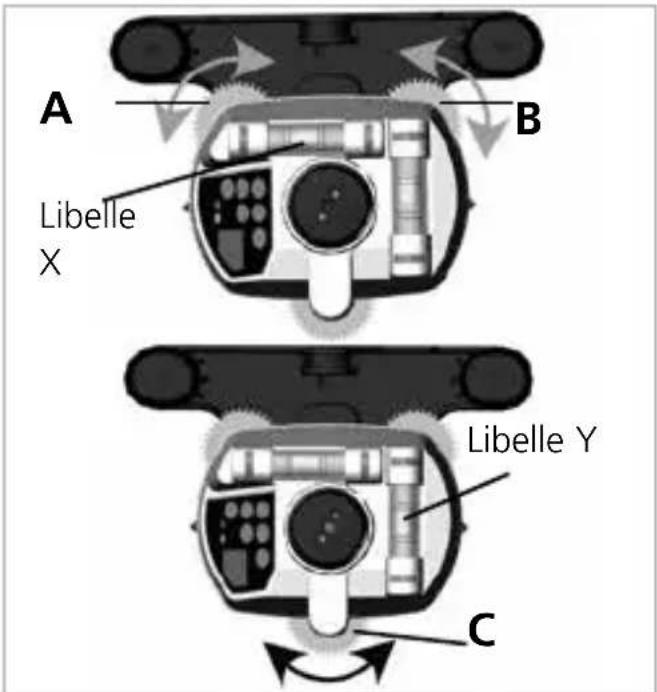

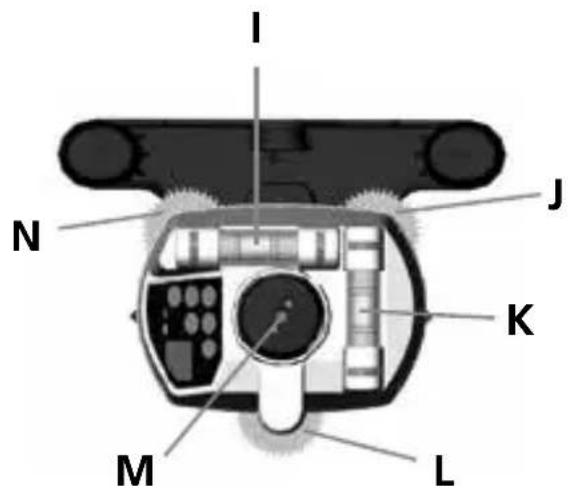

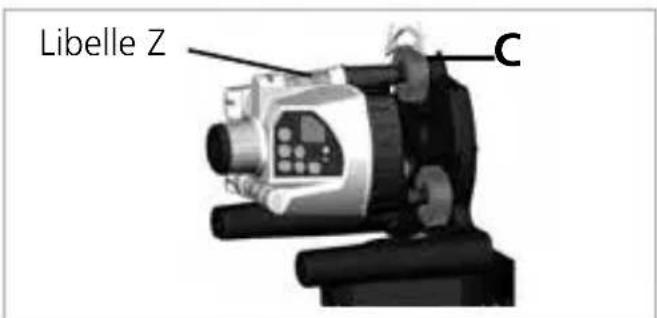

Libelle Y Vertikal nivellering BCM stilles vertikalt på sine integralgreb, eller BCM befæstes på et stativ. Nu nivelleres kun libellen (Z) med nivelleringsskruen (C). Horisontal nivellering Der begyndes med at nivellere libellen (X) ved drejning på nivelleringsskruer (A) og (B). Drej nu på nivelleringsskruen (C) for at nivellere libellen (Y). Den samlede proces gentages, dersom det er nødvendigt.

Se altid lodret ned på libellerne for at undgå aflæsningsfejl.

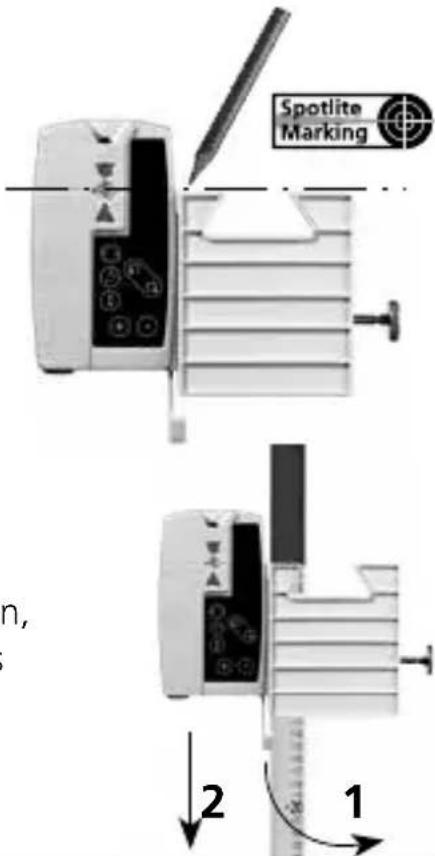

Brug af SensoCommander (flere typer) Skal laserplanet søges på afstand, bevæges sensoren op og ned, indtil displayet markerer "Stråle i centrum". Laserplanet markeres med blåt lys (SpotLite), når strålen er i centrum. Universalbeslag med lynklemme (flere typer): Modtag kan fastgøres på stadiet med universalbeslaget. Beslaget skydes ind i modtagerens not og fastgøres på stadiet med klemskruen. Skal beslaget frigøres fra modtageren, trykkes lynklemmen i pil-retningen (1), og modtageren skydes nedad (2).BeamControl-Master

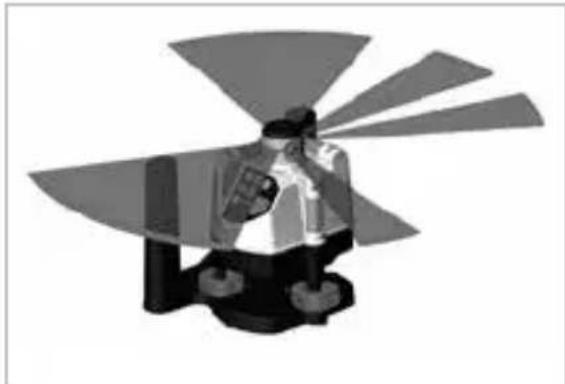

Der kan indstilles et lysintensivt segment af forskellig bredde og og position. Modus aktiveres På rotationslaseren med SensoCommander med SensoCommander Scan-vinkel ændres På rotationslaseren med SensoCommander På rotationslaseren Position ændres Brug BCM tændes: Taste

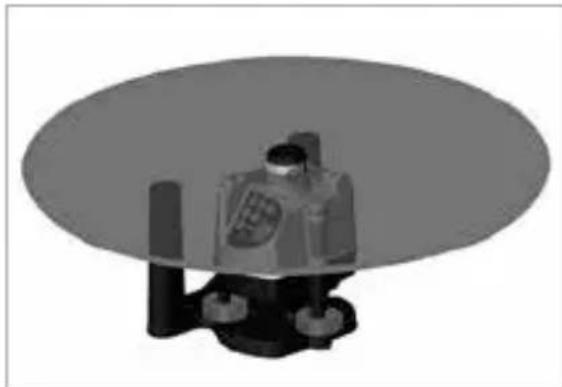

"Tænd/sluk" trykkes i et sekund, BCM´s hoved begynder at dreje, rotations-modus er aktiveret.

Rotationslaseren udsender over en meget stor afstand en punkt-nøjagtig laserstråle. For at komme ind i punkt-modus, reduceres hastigheden med til nul

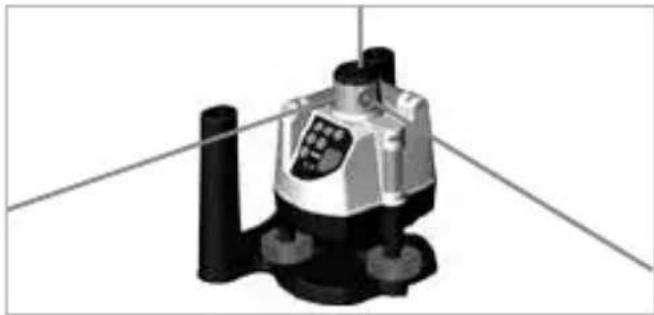

På rotationslaseren med SensoCommander Position ændres36

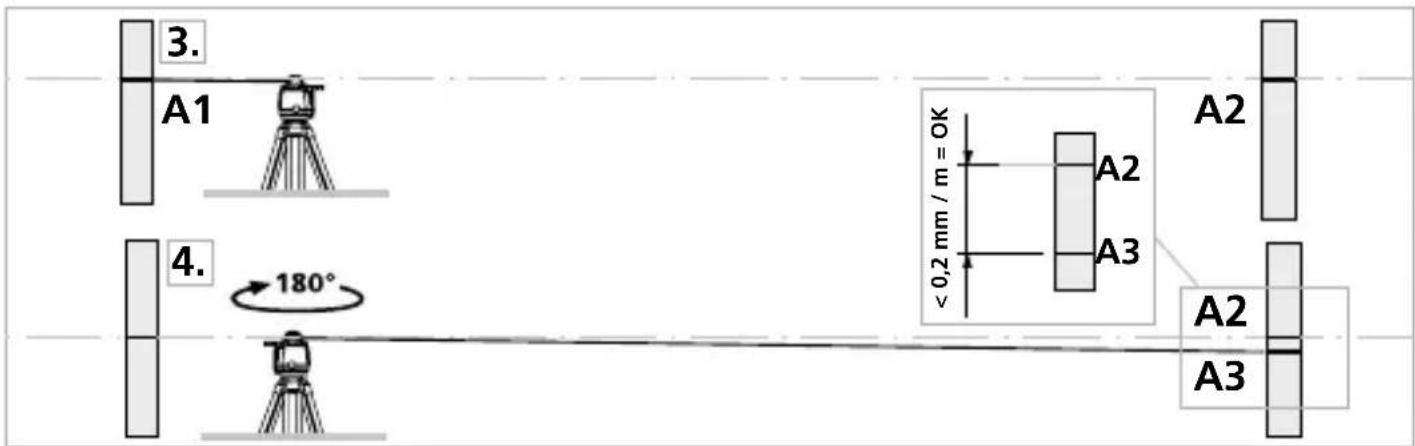

Forberedelse til kontrol af retvisning Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum- opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Tænd for instrumentet og marker punkterne med SensoLite. Til optimal kontrol anbefales at anvende et stativ.

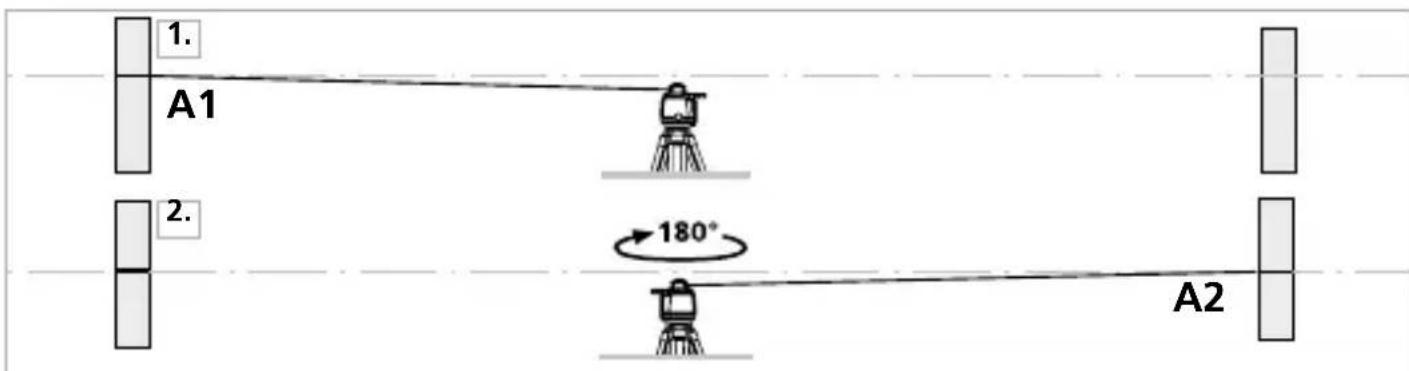

1. Markér laserplanet A1 på væggen. (Anvendelse af punktmodus)

2. Drej enheden 180°, og markér punkt A2.

Mellem A1 og A2 har man nu en horisontal reference.

4. Håndmodtager-modus:

Optimal modtagekvalitet i kraft af konstant højt omdrejningstal (Højeste hastighed = 500 RPM). Henvisning for alle modi: Den røde LED lyser, når enden af et område nås (eks.maksimalt omdrejningstal, største scan-vinkel o.s.v.) !BeamControl-Master

6. Når man har udført pkt. 1. til 4. og dermed har bestemt punkt A2 (reference)

og A3 (tolerance), skal man ved hjælp af de tilhørende nivelleringsskruer få punkt A2 til at dække punkt A3. Under denne proces vandrer luftboblen i libellen ud af midterpositionen til den ene side.

7. Fjern hætterne på siden af libellerne. Med de nu blotlagte

kalibreringsskruer kalibrerer man libellen (brug den medleverede unbraconøgle SW 2,5); kalibreringen er fuldendt, når luftboblen i libellen atter står i midten.8. Gentag denne fremgangsmåde for de øvrige akser. Kalibreringsskruer

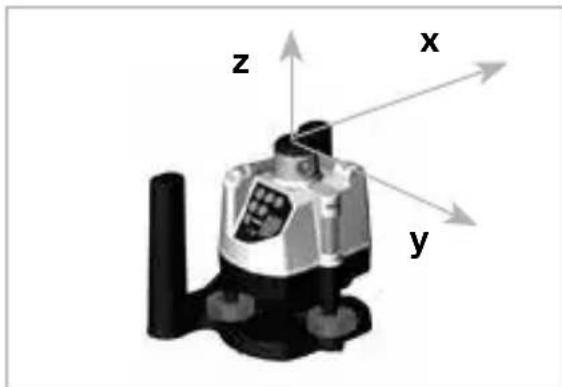

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,2 mm / m fra hinanden, skal der foretages en justering. Kontakt da din forhandler eller kundeservice hos UMAREX-LASERLINER, eller udfør selv kalibreringen ved hjælp af følgende vejledning.

Kontrol af retvisning

3. Anbring enheden så tæt som muligt på væggen i højde med det markerede punkt

4. Drej enheden 180°, indjustér enheden i henhold til X-aksen, og markér punkt A3.

Forskellen mellem A2 og A3 er tolerancen i X-aksen.5. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.38

Tekniske data (Forbehold for tekniske ændringer. 20W46) Nøjagtighed ± 0,2 mm / m Stråledeler 20" Rotationshastighed 0 ... 120 U/min variabel, 550 U/min for modtager Nivellering manuel Laserbølgelængde 635 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Strømforsyning 4 x 1,5V LR6 (AA) Drifttid ca. 40 timer Arbejdsbetingelser 0°C … 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h. Opbevaringsbetingelser -10°C … 70°C, luftfugtighed maks. 80% rH Mål (b x h x l) 175 x 150 x 135 mm Vægt 678 g (inkl. batterier) SensoCommander 120 (flere typer) Modtagelsesområde laser maks. 120 m Strømforsyning 2 x 1,5V LR03 (AAA) Drifttid ca. 70 timer Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted. EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AAVBeamControl-Master
