BeamControlMaster - Laserwasserwaage Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Manuelles Rotationslaser-Nivelliergerät
Marke	Laserliner
Modell	BeamControlMaster
Genauigkeit	± 0,2 mm/m
Wellenlänge	635 nm
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Laserleistung	< 1 mW
Stromversorgung	4 Batterien LR6 (AA) 1,5 V
Betriebsdauer	ca. 40 Stunden
Betriebstemperatur	0 °C bis 50 °C
Abmessungen (L x B x H)	175 x 150 x 135 mm
Gewicht	678 g (inkl. Batterien)
Betriebsmodi	Punktmodus, Rotationsmodus, Scanmodus, manueller Empfängermodus
Nivellierung	Manuell horizontal und vertikal
Rotationsgeschwindigkeit	0 bis 120 U/min (variabel), 550 U/min (Empfängermodus)
Kalibrierung	Überprüfung und Einstellung durch den Benutzer (Inbusschlüssel 2,5 mm beiliegend)
Wartung	Mit einem leicht feuchten Tuch reinigen; Batterien vor längerer Lagerung entnehmen
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken
Optionelles Zubehör	SensoCommander 120 (Empfänger/Fernbedienung), universelle Halterung

Häufig gestellte Fragen - BeamControlMaster Laserliner

Wie schalte ich den BeamControlMaster ein?

Drücken Sie die Ein-/Aus-Taste für 1 Sekunde. Der Kopf beginnt sich zu drehen und der Rotationsmodus ist aktiviert.

Wie nivelliere ich das Gerät horizontal?

Stellen Sie die horizontale Libelle X mit den Nivellierschrauben A und B ein, dann die horizontale Libelle Y mit Schraube C. Betrachten Sie die Libelle immer von oben.

Wie wechsle ich den Betriebsmodus?

Drücken Sie im Rotationsmodus die Tasten, um in den Punkt-, Scan- oder manuellen Empfängermodus zu wechseln. Die LEDs zeigen den aktiven Modus an.

Wie genau ist das Gerät?

Die Genauigkeit beträgt ± 0,2 mm/m.

Wie kalibriere ich das Gerät?

Führen Sie eine Überprüfung durch, indem Sie Punkte A1, A2, A3 auf zwei mindestens 5 m voneinander entfernten Wänden markieren. Wenn die Abweichung zwischen A2 und A3 0,2 mm/m überschreitet, verwenden Sie den Inbusschlüssel (2,5 mm), um die Kalibrierschrauben der Libellen einzustellen.

Was tun, wenn die rote LED dauerhaft leuchtet?

Dies zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie durch vier neue LR6 (AA) Batterien.

Wie verwende ich den SensoCommander-Empfänger?

Schalten Sie den SensoCommander ein, bewegen Sie ihn durch den Laserstrahl, bis die zentrale Anzeige (grüne LED) erscheint. Markieren Sie die Höhe an der durchgehenden Markierungsnut.

Welche Sicherheitshinweise sind zu beachten?

Nicht in den Laserstrahl blicken, keine optischen Instrumente (Lupe, Fernglas) verwenden, reflektierende Oberflächen abdecken, den Laserbereich auf öffentlichen Straßen begrenzen. Der Laser ist der Klasse 2 (< 1 mW).

Wie reinige und warte ich das Gerät?

Reinigen Sie es mit einem leicht feuchten Tuch ohne Lösungsmittel. Entfernen Sie die Batterien vor längerer Lagerung. Lagern Sie es an einem trockenen, sauberen Ort.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die Anleitung kostenlos als PDF auf der Website notice-facile.com oder direkt auf der Website von Laserliner herunterladen.

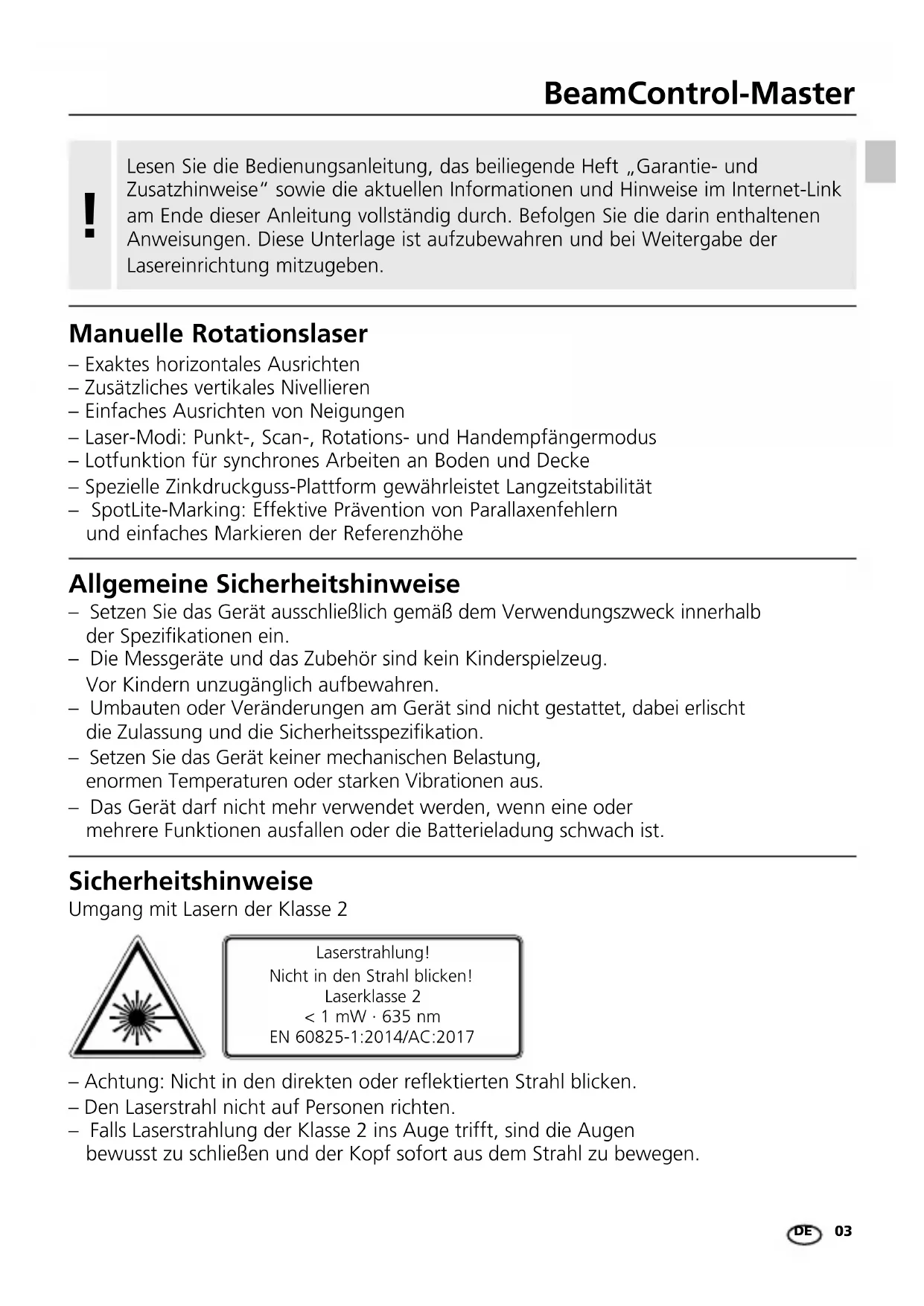

BEDIENUNGSANLEITUNG BeamControlMaster Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Manuelle Rotationslaser

– Exaktes horizontales Ausrichten
– Zusätzliches vertikales Nivellieren
– Einfaches Ausrichten von Neigungen
– Laser-Modi: Punkt-, Scan-, Rotations- und Handempfängermodus
– Lotfunktion für synchrones Arbeiten an Boden und Decke
– Spezielle Zinkdruckguss-Plattform gewährleistet Langzeitstabilität
- SpotLite-Marking: Effektive Prävention von Parallaxenfehlern und einfaches Markieren der Referenzhöhe

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laserklasse 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

Laserliner

• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten.
  Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

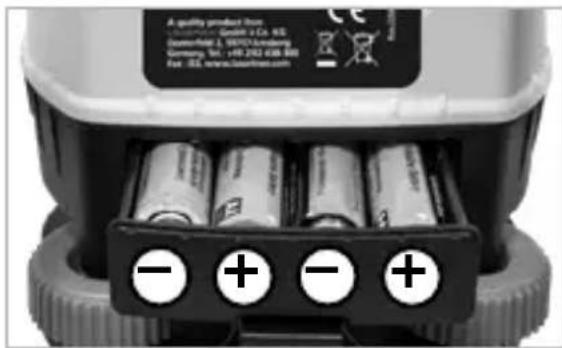

Einlegen der Batterien

Batteriefach öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte Polarität achten.

Wenn die rote LED ständig blinkt, muss die Batterie gewechselt werden.

Anschluss eines externen Netzteils

Bei Anschluß eines externen Netzteils werden die internen Batterien überbrückt. Es können keine Akkus mit dem Netzteil in der Rotationseinheit geladen werden. Bitte nur ein passendes Laserliner Netzteil verwenden.

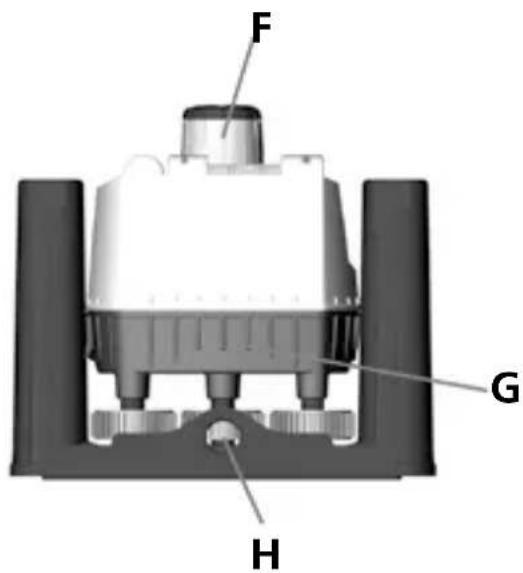

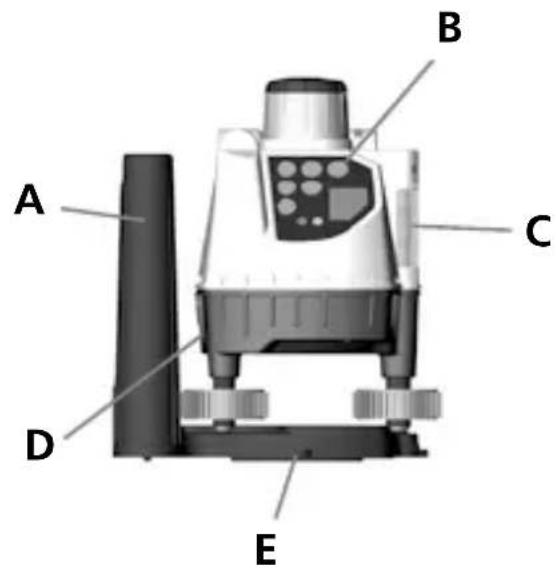

EGewindeanschluss5/8"

F Rotationskopf

G Batteriefach

HGewindeanschluss5/8"

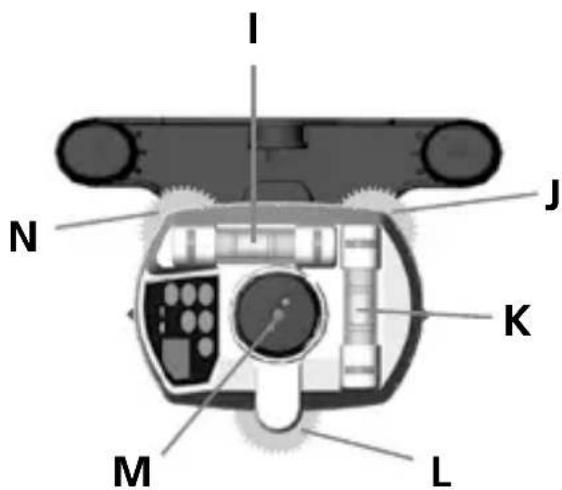

I Horizontallibelle X

J Nivellierschraube B

K Horizontallibelle Y

L Nivellierschraube C

M Laserlotstrahl

N Nivellierschraube A

O Geschwindigkeit / Winkelbereich

P Ein / Aus

Q IR-Empfangsfeld

R LED's

S Handempfänger-Modus

T Scan-Modus

U Rotations-Modus

SensoCommander (optional) – Zubehör

Der SensoCommander vereinigt Fernbedienung und Laserempfänger.

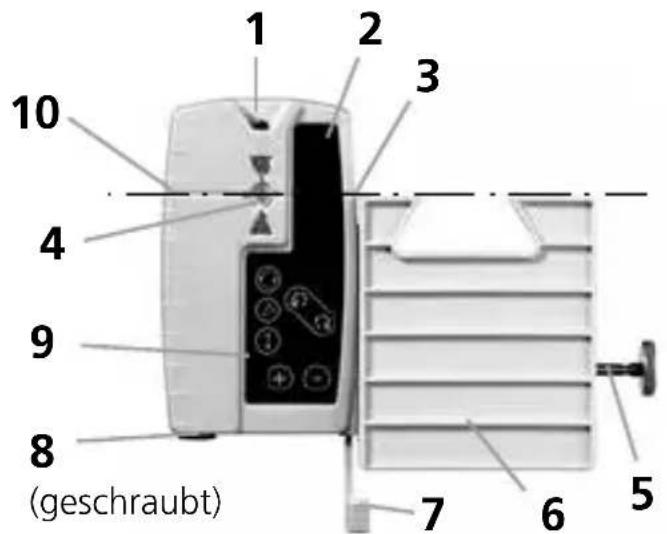

SensoCommander 120:
(Dioden auch auf der Rückseite)

1 Ausgang IR-Signal
2 Empfangsfeld Laserstrahl
3 SpotLite Marking LED
4 LED-Anzeige
5 Befestigungsschraube
6 Universalhalterung
7 Befestigungshebel
8 Batteriefach
9 Bedienfeld
10 Umlaufende Markierungsnut

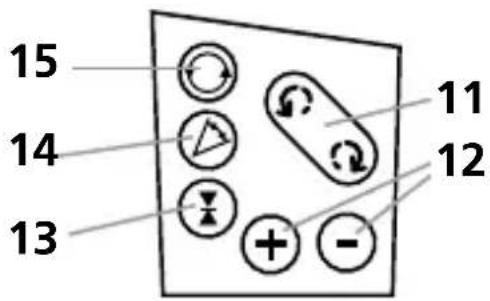

Bedienfeld SC 120

11 Position
12 Geschwindigkeit / Lautstärke / Winkelbereich
13AN-/AUS-Taste
Handempfänger-Modus / Umschaltung:
Feinbereich
Freihandbereich
14 Scan-Modus
15 Rotationsmodus

!

Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und Freihandbereich. Am SensoCommander 120 werden die Bereiche durch die LED's angezeigt: Feinbereich grün, Freihandbereich orange.

Arbeiten mit dem SensoCommander (optional)

Der SensoCommander kann den Laserstrahl auf großer Distanz erkennen. Bitte bewegen Sie den SensoCommander durch den Laserstrahl auf- und abwärts, bis die mittlere Anzeige erscheint. Markieren Sie nun die Messhöhe an der umlaufenden Markierungsnut. Das SpotLite zeigt zusätzlich die Messhöhe an.

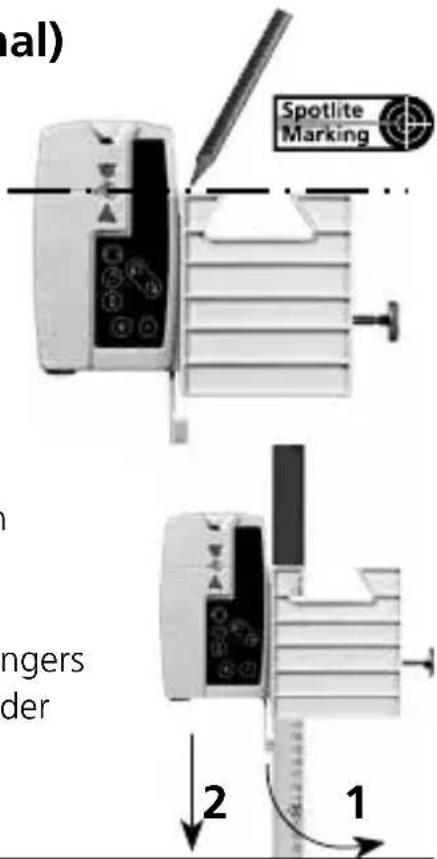

Universalhalterung (optional):

Der Empfänger kann mit der Universalhalterung an Messlatten befestigt werden. Dafür die Universalhalterung an den Laserempfänger einschieben und an der Messlatte mittels Befestigungsschraube festschrauben. Zum Trennen des Empfängers von der Universalhalterung die Schnellarretierung in Richtung der Pfeile lösen.

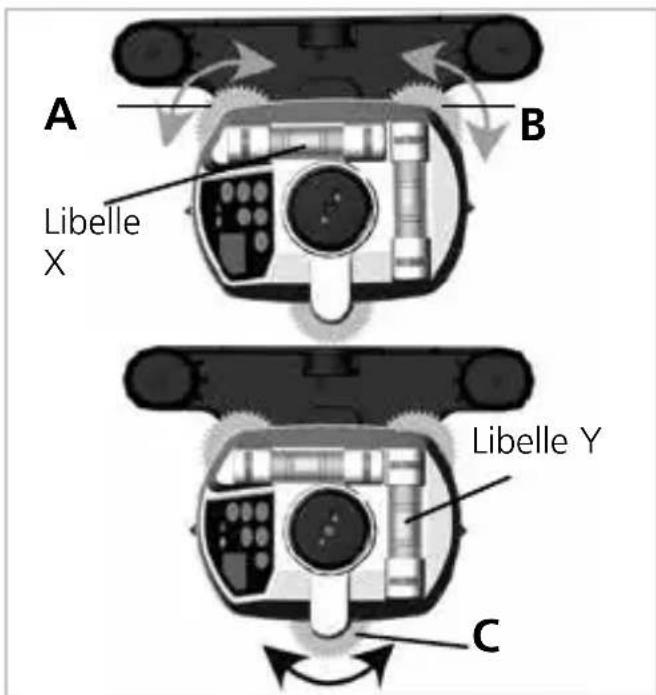

Horizontal nivellieren

Beginnen Sie die Libelle (X) durch Drehen an den Nivellierschrauben (A) und (B) zu nivellieren.

Sehen Sie bitte immer senkrecht auf die Libellen, um einen Ablese fehler zu vermeiden.

Drehen Sie nun an der Nivellier schraube (C), um die Libelle (Y) zu nivellieren.

Wiederholen Sie den gesamten Vorgang wenn nötig.

Vertikal nivellieren

Stellen Sie den BCM vertikal auf seine Integralgriffe oder befestigen Sie den BCM auf einem Stativ. Nivellieren Sie jetzt nur die Libelle (Z) mit der Nivellierschraube (C).

Libelle Z

Taste 📋 "Ein/Aus" 1 sec. gedrückt halten, der Kopf des BCM beginnt zu drehen, der Rotationsmodus ist aktiviert.

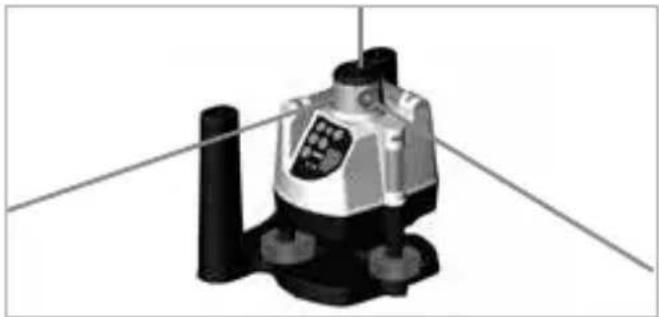

1. Punkt-Modus:

Der Rotationslaser sendet über eine sehr große Distanz einen punktgenauen Laserstrahl aus. Um in den Punkt-Modus zu gelangen, reduzieren Sie die Geschwindigkeit mit der Minus-Taste auf Null ☑.

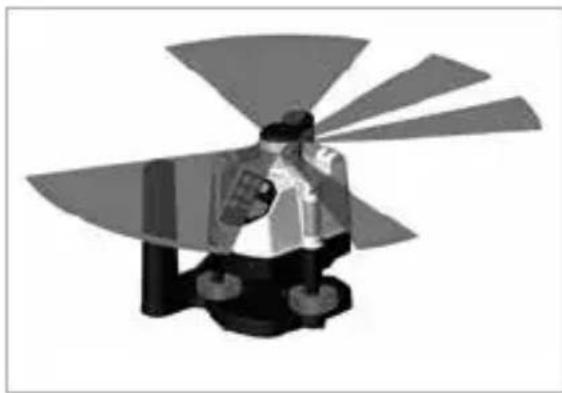

Es kann ein lichtintensives Segment von unterschiedlicher Breite und Position eingestellt werden.

Modus aktivieren

am Rotationslaser

mit SensoCommander

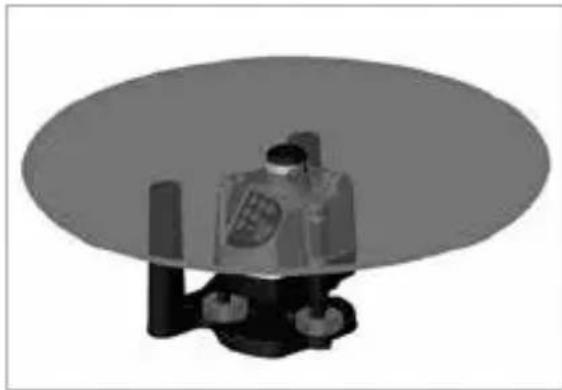

Ein sich um 360° drehender Laserstrahl mit einer Drehzahl bis 120 RPM

Modus aktivieren

am Rotationslaser
© mit SensoCommander

Geschwindigkeit ändern

⊕ - am Rotationslaser
⊕ ⊖ mit SensoCommander

4. Handempfänger-Modus:

Optimale Empfangsqualität durch konstant hohe Drehzahl (Höchstgeschwindigkeit = 550 RPM).

Modus aktivieren

am Rotationslaser
mit SensoCommander

Hinweis für alle Modi: Die rote LED leuchtet, wenn ein Bereichsende erreicht wurde (z.B. maximale Drehzahl, größter Scan-Winkel etc.).

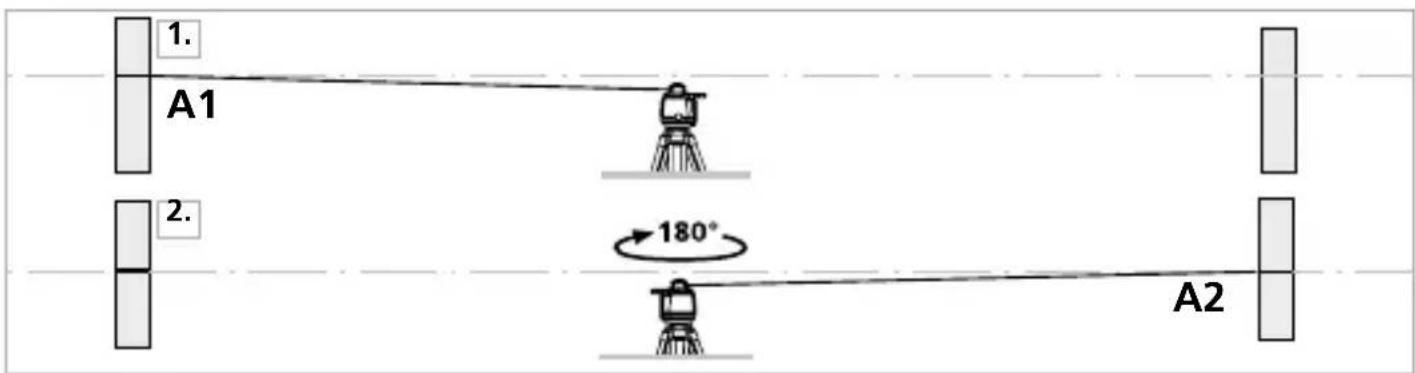

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in der Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Nivellieren Sie das Gerät und schalten es ein. Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand. (Nutzen sie den Punktmodus)
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

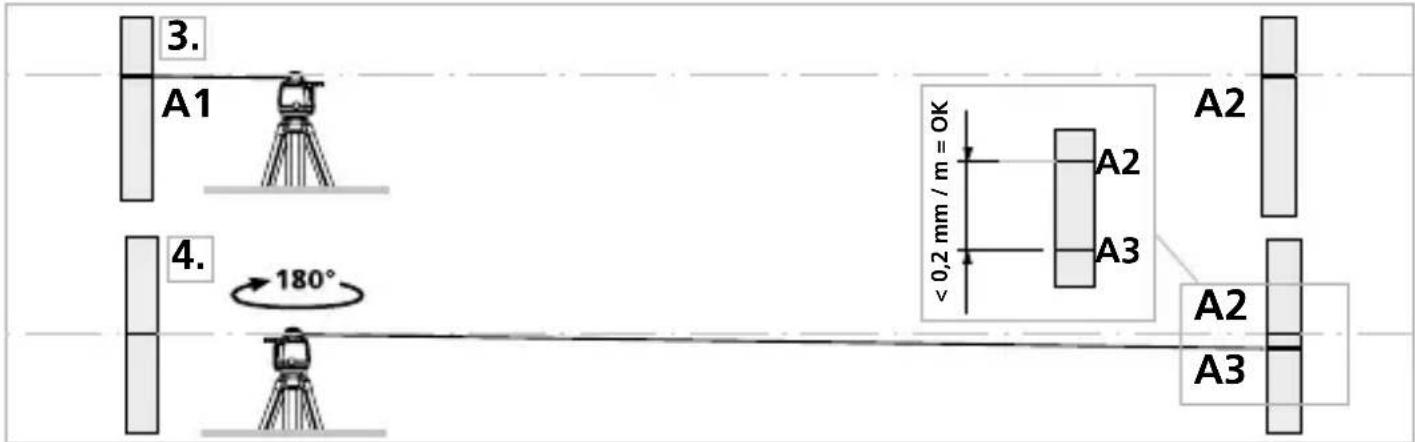

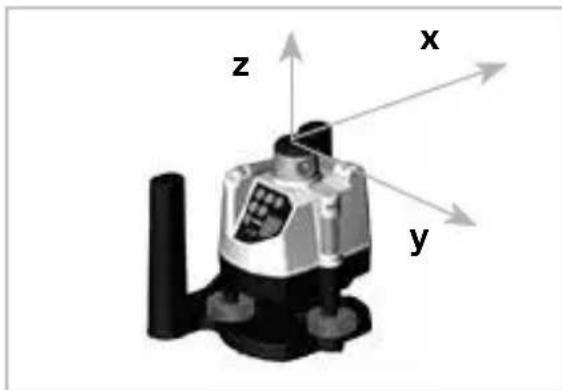

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.

Markieren Sie entweder Nivellierschraube A oder B als Referenzschraube. Richten Sie das Gerät nur mit den anderen Nivellierschrauben aus.

1. Drehen Sie das Gerät um 180°, richten Sie das Gerät auf die X-Achse aus und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Abweichung der X-Achse.

2. Schritt 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Wenden Sie sich an Ihren Fachhändler oder an die Serviceabteilung von UMAREX-LASERLINER oder führen Sie die Kalibrierung mit Hilfe der folgenden Anleitung selbst durch.

Kalibrierung durchführen

1. Nachdem Sie die Schritte 1. bis 4. ausgeführt haben und somit die Punkte A2 (Referenz) und A3 (Abweichung) ermittelt haben, bringen Sie mit Hilfe der entsprechenden Nivellierschrauben Punkt A3 zur Deckung mit Punkt A2. Während dieses Vorgangs wandert die Luftblase der Libelle aus ihrer zentralen Lage seitlich ab. Kalibriersch

2. Entfernen Sie die Schutzkappen seitlich der Libellen. Kalibrieren Sie mit den freigelegten Kalibrierschrauben die Libelle (verwenden Sie den beigefügten Inbusschlüssel SW 2,5) Die Kalibrierung ist abgeschlos sen, wenn die Luftblase der Libelle wieder zentriert ist.

3. Wiederholen Sie diese Schritte für die übrigen Achsen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 20W46)
Genauigkeit ± 0,2 mm / m
Genauigkeit Strahlteiler 20"
Rotationsdrehzahl 0 ... 120 U/min variabel, 550 U/min für Empfänger
Nivellierung manuell
Laserwellenlänge	635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer ca. 40 Std.
Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 175 x 150 x 135 mm
Gewicht 678 g (inkl. Batterien)
SensoCommander 120 (optional)
Empfangsbereich Laser max. 120 m
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 70 Std.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AAV

!

Anschluss eines externen Netzteils
