GEBRUIKSAANWIJZING Control Station HAYWARD

LUX 384-7.702 S2 SK STN 33 2000-7-702 NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2 P RSIUEE TR TS IEC 60364-7-702 WAARSCHUWING – Controleer of het apparaat is aangesloten op een tegen kortsluiting beveiligd stopcontact. Het apparaat moet ook worden gevoed via een geïsoleerde transformator of een differentiaalschakelaar met reststroom (RCD) met een nominale reststroom van hoogstens 30 mA. WAARSCHUWING – Zorg ervoor dat er geen kinderen met het apparaat spelen. Houd handen en vreemde voorwerpen, uit de buurt van de openingen en de bewegende onderdelen. WAARSCHUWING – Controleer of de voor het apparaat vereiste voedingsspanning overeenkomt met die van de netspanning en of de voedingskabels geschikt zijn voor de voeding van het product. WAARSCHUWING – De chemische stoffen kunnen inwendige en uitwendige brandwonden veroorzaken. Om dood, ernstig lichamelijk letsel en/of materiële schade te voorkomen: draag persoonlijke beschermingsmiddelen (handschoenen, bril, masker...) tijdens onderhoud of service aan dit apparaat. Dit apparaat moet in een goed geventileerde ruimte worden geïnstalleerd. WAARSCHUWING – Om het gevaar op elektrische schokken te voorkomen, mag u geen gebruik maken van een verlengkabel om het apparaat aan te sluiten op de netspanning. Maak gebruik van een stopcontact. WAARSCHUWING – De instructies in deze handleiding en op het apparaat aandachtig lezen. Het niet naleven van deze instructies kan leiden tot letsel. Dit document dient te worden overgedragen aan een eigenaar van een zwembad, die deze op een veilige plaats zal bewaren. WAARSCHUWING – Dit apparaat mag alleen gebruikt worden door kinderen van 8 jaar en ouder en personen met mindere fysieke, zintuiglijke of mentale vaardigheden of met een gebrek aan ervaring en kennis, indien zij onder toezicht staan/instructies hebben ontvangen en de gevaren begrijpen die van toepassing zijn. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mag niet door kinderen uitgevoerd worden tenzij ze ouder dan 8 jaar zijn en onder toezicht staan. Houd het apparaat en het snoer buiten het bereik van kinderen onder de 8 jaar. WAARSCHUWING – Gebruik uitsluitend originele onderdelen van Hayward. WAARSCHUWING – Als de voedingskabel is beschadigd, moet deze door de fabrikant, de klantenservice of gelijkwaardig bevoegde personen worden vervangen om gevaarlijke situaties te voorkomen. WAARSCHUWING – Als de voedingskabel beschadigd is, mag het apparaat niet worden gebruikt. Dit zou een elektrische schok kunnen veroorzaken. Een beschadigde voedingskabel moet door de klantenservice of gelijkwaardig bevoegde personen worden vervangen om gevaarlijke situaties te voorkomen. WAARSCHUWING: Elektrisch gevaar. Het niet volgen van de instructies kan leiden tot ernstig letsel of zelfs overlijden.

HET APPARAAT IS UITSLUITEND BEDOELD VOOR

ZWEMBADEN ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 3 van 20 Control Station Rev. A Bedankt dat u voor Hayward gekozen hebt. Deze handleiding bevat belangrijke informatie over de werking en het onderhoud van uw product. Bewaar het voor toekomstig gebruik. OM UW PRODUCT IN ONZE DATABANK TE REGISTREREN, GAAT U NAAR: www.hayward.fr/en/services/register-your-product

Registreer de volgende informatie zodat u die altijd voorhanden heeft:1) Aankoopdatum ____________________________________________________________2) Volledige naam ____________________________________________________________3) Adres ___________________________________________________________________4) Postcode ________________________________________________________________ 5) E-mailadres ______________________________________________________________6) Referentie ________________________Serienummer ____________________________7) Zwembadverkoper _________________________________________________________8) Adres ___________________________________________________________________9) Postcode ____________________Land ________________________________________

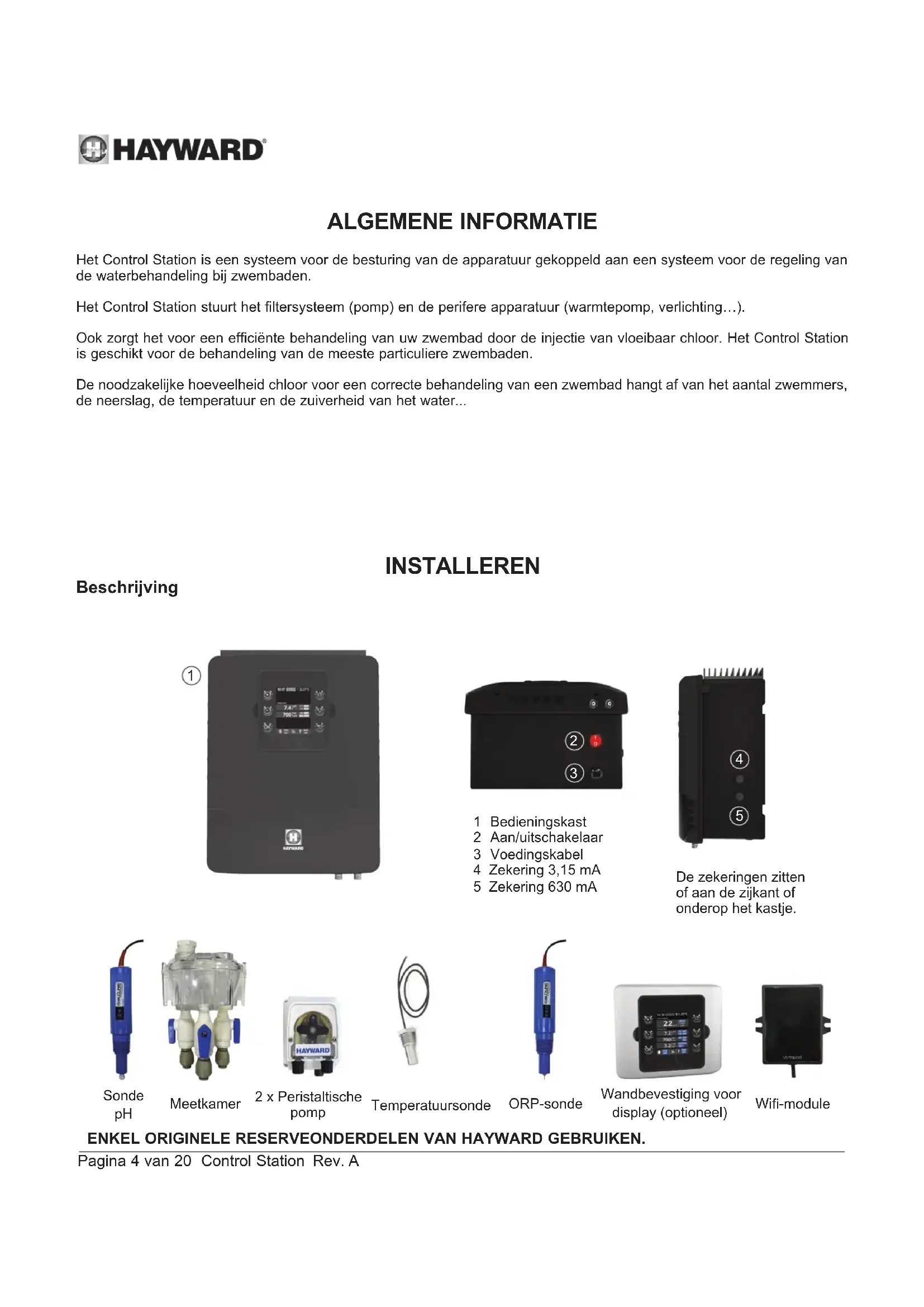

Voor uw administratie Opmerking REGISTRATIEENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 4 van 20 Control Station Rev. A ALGEMENE INFORMATIE Het Control Station is een systeem voor de besturing van de apparatuur gekoppeld aan een systeem voor de regeling van de waterbehandeling bij zwembaden. Het Control Station stuurt het filtersysteem (pomp) en de perifere apparatuur (warmtepomp, verlichting…). Ook zorgt het voor een efficiënte behandeling van uw zwembad door de injectie van vloeibaar chloor. Het Control Station is geschikt voor de behandeling van de meeste particuliere zwembaden. De noodzakelijke hoeveelheid chloor voor een correcte behandeling van een zwembad hangt af van het aantal zwemmers, de neerslag, de temperatuur en de zuiverheid van het water... INSTALLEREN Beschrijving

Meetkamer 2 x Peristaltische pomp ORP-sonde Wandbevestiging voor display (optioneel) Wi-module Temperatuursonde De zekeringen zitten of aan de zijkant of onderop het kastje.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 5 van 20 Control Station Rev. A Wandinstallatie De bedieningskast en de (optionele) meetkamer bevestigen. De bedieningskast moet worden geïnstalleerd in een filterhok (droog, matige temperatuur, ventilatie). Let op, zuurdampen kunnen uw apparaat onherroepelijk beschadigen. Installeer de vloeistoftanks daarom dienovereenkomstig. Control Station moet worden geïnstalleerd op een horizontale afstand van minstens 3,5 m (zelfs meer indien de plaatselijke regelgeving dit eist) van het zwembad, op minder dan 1 m van een beveiligd stopcontact. De behuizing moet verticaal worden geïnstalleerd op een vlakke ondergrond met de kabels naar beneden gekeerd. De behuizing wordt tevens gebruikt voor het afvoeren van warmte (warmtedispersie van de inwendige onderdelen). Het is daarom belangrijk dat de vier zijden van de behuizing niet afgedekt zijn. Control Station mag niet achter een paneel of in een gesloten ruimte worden gemonteerd. Voordat u de Bedieningskast op de gewenste plaats bevestigd, controleert u op de voedingskabel het beveiligd stopcontact kan bereiken. Koppel de filterpomp los van het zwembad, voordat u begint met installeren. Dit apparaat moet worden geïnstalleerd overeenkomstig de normen die gelden in het land van installatie. De bedieningskast moet horizontaal worden geïnstalleerd op een afstand van minstens 3,5 m van het zwembad (zelfs meer indien de plaatselijke regelgeving dit eist), op minder dan 1 m van een beveiligd stopcontact. Het product installeren en gebruiken op een hoogte beneden 2000 m. De debietdetector moet rechtstreeks en stroomopwaarts van de productinjectie worden geïnstalleerd op de retourleiding. Zorg voor een recht stuk van 25 cm voor de debietdetector. Boor vooraf een gat in de leiding voor de doorgang van de debietdetector. Schroef de debietdetector vast in het aanboorzadel en dicht de verbinding af met teflon. Installeer het aanboorzadel vervolgens op de leiding. Monteer de debietdetector in de juiste richting, zodat hij wordt ingeschakeld door het debiet van de filterpomp. De injectiekranen (zuur enz.) moeten als laatste worden geïnstalleerd op de retourleiding van het water, na alle andere installaties (verwarming, enz.). Boor vooraf een gat in de leiding voor de doorgang van de injectiekraan. Installeer het aanboorzadel en draai de injectiekraan vast in het aanboorzadel met behulp van de meegeleverde adapter. Dicht de aansluitingen af met teflon. Gebruik de flexibele transparante pvc-buis voor de aanzuigeenheid (tussen de tank en de peristaltische pomp) en de half flexibele witte polyethyleen buis (tussen de peristaltische pomp en de injectiekraan). Alle metalen onderdelen van het zwembad kunnen op dezelfde aardaansluiting worden aangesloten in overeenstemming met de plaatselijke regelgeving.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 6 van 20 Control Station Rev. A Pomp Filter Verwarming Detector voor debiet ZWEMBAD Afkomstig van het zwembad Afkomstig van de Spa Terug naar zwembad Terug naar Spa ORP- sonde pH- sonde Chloor Temperatuursonde ZuurENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 7 van 20 Control Station Rev. A Watertoevoer aansluiten Installeer de meetkamer zo dicht mogelijk bij de zwembadleidingen om drukverlies te voorkomen. Boor een gat van 10 mm. Plaats de vlakke afdichting op de koppeling van de leiding en steek het geheel in de opening zoals hieronder wordt getoond. Draai de koppeling vast met het meegeleverde aanboorzadel. Nadat de koppeling goed is bevestigd op de zwembadleiding, steekt u de slang stevig hierin vast en draait u de borgmoer met de hand vast. Aanboorzadel Borgmoer Slangkoppeling Vlakke afdichting PH en ORP sondes installeren op de meetkamer De pH en ORP sondes hebben een «vochtige» conditie en worden beschermd in kunststof kapjes. De sondes moeten te allen tijde vochtig blijven. Als de sondes uitdrogen, werken ze niet meer (niet gedekt door de garantie) en zal de ORP en pH analyseset niet langer doeltreffend zijn. Haal de pH en ORP sondes uit hun kunststof beschermkapjes en leg de kapjes opzij, om ze later opnieuw te gebruiken (overwintering). Om de permanente vochtigheid van de sondes te kunnen garanderen, vult u de meetkamer met zwembadwater, voordat u ze installeert. Breng een wikkeling teflontape aan op de schroefdraad van de sondes. Draai de sondes uitsluitend met de hand aan. Controleer de dichtheid bij het starten. Als de sondes lekken, mag u ze niet verder aandraaien, maar verwijdert u de teflontape en brengt u een nieuwe wikkeling aan. Na het installeren, controleert u of de sondes voortdurend in contact zijn met het zwembadwater. Wanneer de filterpomp uit staat (zelfs gedurende lange tijd), kan het in de meetkamer resterende water voldoende zijn om de sondes te beschermen. Dop ORP-sonde pH-sonde KleppenENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 8 van 20 Control Station Rev. A Elektrische onderdelen installeren en aansluiten Sluit de Control Station aan op een permanente elektrische aansluiting. Dit circuit moet worden beschermd door een differentiaalschakelaar met reststroom (RCD) (reststroom: maximaal 30mA). Cover FL1 pHredoX

SUT SUT OUT1 OUT2 Beschrijving van de uitgangsrelais Naam Beschrijving Aansluitklemmen Type uitgang Imax

Peristaltische pomp zuur 230 V

1 - 2 Uitgangsspanning 1 A

3 - 4 Uitgangsspanning 1 A

Aux2 Uitgangsspanning hulpapparaat 230 V

5 - 6 Uitgangsspanning 1 A

Als er geen verwarming is geïnstalleerd op Aux4 kan deze worden gebruikt als een andere aux-aansluiting. Neem hiervoor contact op met de Hayward klantenservice. Optionele display met wandbevestiging Wi-module pomp met variabele snelheid

Temperat- -uursondeENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 9 van 20 Control Station Rev. A Een verwarmingssysteem (Aux 4) aansluiten De Control Station is compatibel met elk type zwembadverwarming, zoals een warmtepomp, een elektrische voorverwarmer of een warmtewisselaar. Aansluiting d.m.v. een Hayward verwarmingssysteem met Aan/Uit afstandsbediening. Sluit een (niet-meegeleverde) elektrisch kabel van 2 x 0,75mm² aan op de aansluitklemmen (13)-(14) van hulpcontact Aux 4 en verbindt deze met de aansluitklemmen DI01 et GND van de elektronische kaart PC1001/PC1002 van de Hayward warmtepomp of van een ander compatibel apparaat (raadpleeg de installatiehandleiding). Stel de setpoint van de warmtepomp of het verwarmingssysteem in op de maximum waarde. De Control Station zal met zijn eigen temperatuursonde de setpoint van de verwarming regelen. Materiaal compatibel met Energyline Pro Seizoengebonden, Energyline Pro Inverter, Energyline Pro Voor alle seizoenen, EasyTemp, EcoPac, PowerLine en andere merken met een Aan/Uit afstandsbediening. Een verwarmingssysteem aansluiten dat geen Aan/Uit afstandsbediening heeft. In dat geval wordt de bediening van de verwarming serieel met de debietregelaar gemonteerd. Sluit een kabel van 2 x 0,75mm² serieel met het systeem van de debietregelaar aan. Stel de setpoint van het verwarmingssysteem in op de maximum waarde. De Control Station zal met zijn eigen watertemperatuursonde de setpoint van de verwarming regelen. De ingangen aansluiten: Naam Beschrijving Aansluitklemmen Type ingang FL1 Debietdetector B - E Spanningsvrij contact Cover Ongebruikt A - E Spanningsvrij contact Level Niveaudetectie zuurfles D - E Spanningsvrij contact ION Ongebruikt G - H - °C / F° Zwarte kabel K - Geel kabel J - Rode kabel I - Sluit de meegeleverde debietdetector aan op de ingangklemmen B en E. Eigenschappen Elektrische voeding 230 V 50 Hz Opgenomen stroomsterkte 100 mA Opgenomen vermogen 23 W Beschermingsindex IPX4 Eigenschap van de relais PH en ORP Imax (pH+Cl+Aux2) = 3,15A , Pmax (PH+Cl+Aux2) = 725 W Afmetingen 270 x 220 x 150 Verbinding met ORP optie (optioneel) Installeer de ORP-sonde in de meetkamer. Sluit de BNC connector van de ORP sonde aan op de ingang BNC RedoX van de Control Station.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 10 van 20 Control Station Rev. A Een Hayward pomp met variabele snelheid en met digitale ingangen aansluiten pHredoX

OFF AUTO In geval van een Hayward pomp met variabele snelheid en met digitale ingangen moet de zwarte gemeenschappelijke kabel, die is aangesloten op aansluitklem (C), worden geshunt met aansluitklem (7) en moeten vervolgens de aansluitinstructies van de onderstaande tabel worden gevolgd. De digitale kabel moet over 15 cm worden afgestript en de oranje draad moet worden afgesneden. Bruine kabel (Br) = V1 = 1500 tr/min standaard Groene kabel (Gr) = V2 = 2400 tr/min standaard Witte kabel (W) = V3 = 3000 tr/min standaard Rode kabel (R) = DI4 = Aan/Uit Zwarte kabel (Z) = C = Gemeenschappelijk Naam Beschrijving Aansluitklemmen Kleur V1 Lage pompsnelheid (V1) 1 Bruine kabel (Br) V2 Matige pompsnelheid (V2) 2 Groene kabel (Gr) V3 Hoge pompsnelheid (V3) 3 Witte kabel (W) C Gemeenschappelijk C - 7 Zwarte kabel (Z) DI4 Aan/Uit 8 Rode kabel (R)ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 11 van 20 Control Station Rev. A Snelheden toekennen Ongeacht de filterfunctie (Handmatig, Automatisch, Smart, Verwarming of Intelligent) kunt u een van de drie bedrijfssnelheden kiezen (V1, V2 of V3) en beschikt u op deze wijze over de nodige soepelheid bij het instellen en aanpassen van het waterdebiet afhankelijk van de apparatuur. Hiervoor zal vooraf het apparaat moeten worden ingesteld, zodat het rekening houdt met de pomp met variabele snelheid (Zie hoofdstuk “Het pomptype instellen"). De snelheid die wordt toegekend aan de functie “Vorstvrij" is snelheid V2. Opmerking: Wij herinneren u eraan dat de snelheid van de zwembadapparatuur, die een minimum waterdebiet nodig heeft dat is aangepast aan hun goede werking handmatig moet worden ingesteld, voordat zij wordt opgeslagen en gebruikt door de Control Station (warmtepomp, elektrolyzer...). Raadpleeg de handleiding van de pomp met variabele snelheid, om alle parameters in te stellen die betrekking hebben op zijn werking en veiligheid. Verbinding met optionele wifi De Wifi-module moet worden geïnstalleerd in een filterhok (droog, matige temperatuur, ventilatie), binnen het bereik van het wifi-netwerk waarop het wordt aangesloten. Het apparaat uitschakelen alvorens de module aan te sluiten. Sluit de connector van de wifimodule aan op de connector RF / WIFI van de kaart van de Control Station. De wandbevestiging installeren om de display te monteren op de muur (niet meegeleverd) Haal de display uit de behuizing en koppel hem los. Sluit de connector van de verlengkabel aan op de DISPLAY connector van de kaart van de Control Station. Sluit het andere einde van de verlengkabel aan op de display door de kabel vooraf door de wandbevestiging te laten lopen. Installeer het (meegeleverde) dekplaatje de plaats van de display, op de voorkant van de Control Station.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 12 van 20 Control Station Rev. A Chemisch evenwicht van water Water moet absoluut handmatig in evenwicht worden gebracht VOORDAT het apparaat in werking wordt gesteld. Onderstaande tabel geeft de door Hayward aanbevolen gehaltes aan. Het is belangrijk om het water regelmatig te controleren en deze gehaltes te handhaven, om corrosie of verwering van de oppervlakken te beperken.

CHEMIE AANBEVOLEN CONCENTRATIES

Vrije chloor 1,0 tot 3,0 ppm pH 7,2 tot 7,6 Cyanuurzuur (stabilisator) maximaal 20 tot 30 ppm (Alleen stabilisator toevoegen wanneer dit nodig is) 0 ppm in een overdekt zwembad Totale alkaliteit 80 tot 120 ppm Waterhardheid 200 tot 300 ppm Metalen 0 ppm Verzadigingsindex -0,2 tot 0.2 (bij voorkeur 0) Verzadigingsindex De verzadigingsindex (Si) geeft het calciumgehalte en de alkaliteit van het water aan; het is een index voor het waterevenwicht. Uw water heeft een goed evenwicht bij een Si van 0 ± 0,2. Als de index lager is dan -0,2, dan is het water corrosief en kan de betonlaag van de zwembadwanden worden aangetast. Als de Si hoger is dan +0,2, kunnen er vlekken verschijnen. Gebruik onderstaande tabel om de verzadigingsindex te bepalen. Si = pH + Ti + Ci + Ai - 12,1 °C °F TiHardheid(Calcium) Totale alkaliteit

1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,8 2,9 Gebruiksinstructies: De pH van het zwembadwater, de temperatuur, de waterhardheid en de totale alkaliteit meten. Gebruik de bovenstaande tabel om de Ti, Ci en Ai te bepalen in de bovenstaande formule. Als Si meer of gelijk is aan 0,2, kunnen er vlekken verschijnen. Als Si minder of gelijk is aan 0,2, kan er corrosie of aantasting optreden. - 0,2 0,20

• WAARSCHUWING – De chemische stoffen kunnen inwendige en uitwendige brandwonden veroorzaken. Om dood, ernstig lichamelijk letsel en/of materiële schade te voorkomen: draag persoonlijke beschermingsmiddelen (handschoenen, bril, masker...) tijdens onderhoud of service aan dit apparaat. De behandelingsproducten moeten in een goed geventileerde ruimte worden geïnstalleerd en/of bewaard.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 13 van 20 Control Station Rev. A Instellingen 3 Instellingen voor de voorkeurtaal.5 Instellingen van datum en uur.7 Instellingen voor de lichtsterkte van het scherm (Bildschirm) (0-100 %) en voor het programmeren van het aan-/ uitschakelen van het scherm.9 Geluid (Töne): Geluiden programmeren voor de functies: Toetsenbord (Tastatur) (druk op een toets), Pop-ups (Hinweise) (dringende berichten), Waarschuwingen (Alarme) (alarm m.b.t. werking), Filtersysteem (begin ltercyclus).11 Wachtwoord: Hiermee kunt u de toegang tot het gebruikersmenu beschermen door een wachtwoord in te stellen. Voor het instellen van uw wachtwoord drukt u op een combinatie van vijf toetsen die het systeem zelf opslaan.13 Systeeminformatie: Informatie over de beschikbare softwareversie van het TFT-scherm en van de vermogensmodule. Het systeem registreert de bedrijfsuren van de verschillende modules en geeft deze weer op de display.1 2 3 3 OK OK OK

WERKING Het apparaat is ontworpen om permanent te zijn aangesloten op een beveiligd stopcontact. Control Station mag niet worden losgekoppeld, behalve indien de installaties van het zwembad worden onderhouden of als het zwembad moet worden afgesloten (overwintering). Ervan uitgaand dat het chemisch evenwicht van het water binnen de aanbevolen waarden ligt, kunt u het apparaat inschakelen. Configuratie maatregelen

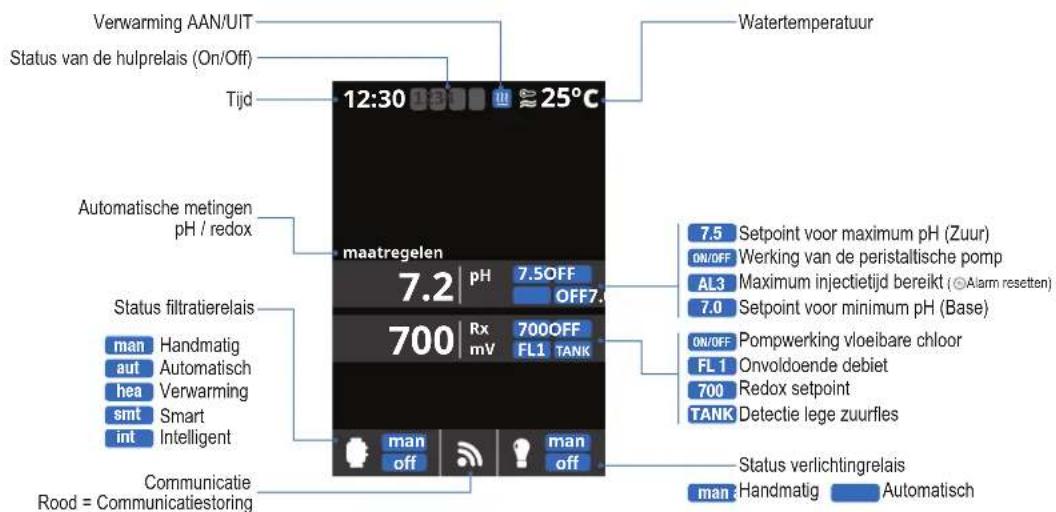

FL 1 ON/OFF man aut TANK Verwarming AAN/UIT Tijd Automatische metingenpH / redoxStatus ltratierelaisHandmatigAutomatischVerwarmingSmartIntelligentCommunicatieRood = Communicatiestoring WatertemperatuurSetpoint voor maximum pH (Zuur)Setpoint voor minimum pH (Base)Werking van de peristaltische pompMaximum injectietijd bereikt ( Alarm resetten)Pompwerking vloeibare chloorRedox setpointOnvoldoende debietStatus verlichtingrelaisHandmatig AutomatischStatus van de hulprelais (On/Off)Detectie lege zuuresENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 14 van 20 Control Station Rev. A De pH/ORP correctie-tijd instellen

1 De pH correctie-tijd instellen. De chemische parameters van het water moeten handmatig worden ingesteld, voordat het apparaat in werking wordt gesteld. Als deze aanpassingen niet vooraf plaatsvonden, kunnen er ontijdige AL3 alarmmeldingen optreden. 2 Invoeren van het wachtwoord: 3 Kiezen van het menu “Doseer pompen”. 4 Kiezen van het menu “pH pompe”. De standaard waarden van de menu’s “Pump alarm AL3” en “Tank signal” niet wijzigen. 5.1Mogelijkheid om de pH-pomp in te stellen op continu-werking (normale modus). 5.2Mogelijkheid om de pH-pomp in te stellen op intermitterende werking (herhalingsmodus). Let op: bij een te lange tijdsduur kan het gebeuren dat zwembad niet is bestemd tegen een te hoge zuurdosis en kunnen uw installaties hierdoor onherroepelijk worden beschadigd. Bij een te korte tijdsduur kunnen er ontijdige AL3 alarmmeldingen optreden. 6 Om het tijdsinterval tussen aan en uit staan van de desinfectiepomp in te stellen.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 15 van 20 Control Station Rev. A Filtratie 1 Filterfuncties. 2 Handmatig: Hiermee schakelt u het lterproces handmatig aan en uit. 3 Filterschoonmaak (Filterreinigung): Met deze functie wordt het lter gespoeld.4 Automatisch: Met deze functie wordt de lterinstallatie ingeschakeld volgens tijdsintervallen, waarbij het tijdstip van het begin en het einde van de ltercyclus kan worden aangepast. De tijdsintervallen worden dagelijks herhaald.5 Smart*: Deze functie is gebaseerd op de automatische werkwijze, met drie ltertijdsintervallen, maar de ltertijden kunnen worden aangepast afhankelijk van de temperatuur. Hiervoor wordt gebruik gemaakt van twee temperatuurinstellingen: de maximum temperatuur, waarboven de ltertijd wordt bepaald door de tijdsintervallen; de minimum temperatuur, waaronder de ltercyclus wordt beperkt tot 5 minuten, de minimale bedrijfsduur. Tussen deze twee temperaturen zal de lter tijd op lineaire wijze worden verdeeld. Men kan ook de vorstvrije werkwijze inschakelen, waarmee de lterinstallatie zal worden ingeschakeld wanneer de watertemperatuur beneden 2°C daalt. 6 Verwarming : Deze functie werkt zoals de automatische werkwijze, maar biedt bovendien de mogelijkheid om gebruik te maken van een relais voor het regelen van de temperatuur. De ingestelde temperatuur wordt in dit menu ingevoerd en het systeem werkt met een hysteresis van 1 graad (bijvoorbeeld: als de ingestelde temperatuur 23 °C is, zal het systeem in werking worden gesteld wanneer de temperatuur beneden 22 °C daalt en zal het worden uitgeschakeld wanneer de 23 °C worden overschreden). Verwarmingsbediening OFF: De verwarming werkt alleen tijdens de ingestelde lterperioden. Verwarmingsbediening ON: Handhaaft de ltercyclus nadat de ltertijd is verstreken, als de temperatuur lager is dan de ingestelde temperatuur. Wanneer de ingestelde temperatuur wordt bereikt, zullen het ltersystemen en de verwarming worden uitgeschakeld en pas weer worden ingeschakeld tijdens de volgende geprogrammeerde periode.7 Intelligent*: Met deze functie beschikt de gebruiker over twee bedrijfsparameters: Kies de gewenste watertemperatuur en de minimum ltertijd (minimumwaarde van 2 uur en maximumwaarde van 24 uur). De ltercyclus wordt elke twee uur minstens 10 minuten in werking gesteld, om de temperatuur te controleren. De gekozen minimum ltertijd wordt verdeeld in 12 delen, die worden toegevoegd aan deze 10 minuten. Voorbeeld 1: Over een periode van 12 uur wordt de tijd verdeeld in 12 keer per dag, waarop de lterinstallatie in werking wordt gesteld om de temperatuur te controleren. Voorbeeld 2: (12 uur x 60 minuten) / 12 = 60 minuten elke 2 uur. Dit is de lter- en verwarmingsduur elke 2 uur. Als de geprogrammeerde ltertijd is verstreken en de gewenste temperatuur niet werd bereikt, blijven de lterinstallatie en verwarming in werking totdat de gewenste temperatuur is bereikt. Om het dagelijks aantal lteruren te minimaliseren, zal deze extra ltertijd worden afgetrokken van de volgende lterperioden van diezelfde dag. (Zie onderstaand schema). 10 min 1h 3h 5h 7h 9h 11h 13h 15h 17h 19h 21h 23h 2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h T°= 28ºC

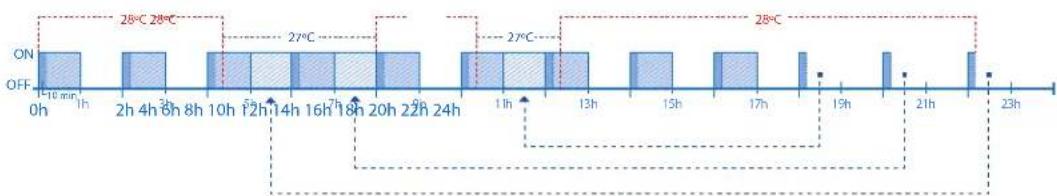

3h 5h 7h 9h 11h 13h 15h 17h 19h 21h 23h 2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h 28ºC 28ºC27ºC 27ºC 28ºC Werking van de functie Intelligent bij constante temperatuurWerking van de functie Intelligent bij variërende temperatuurFunctie Intelligent1 2 3 4

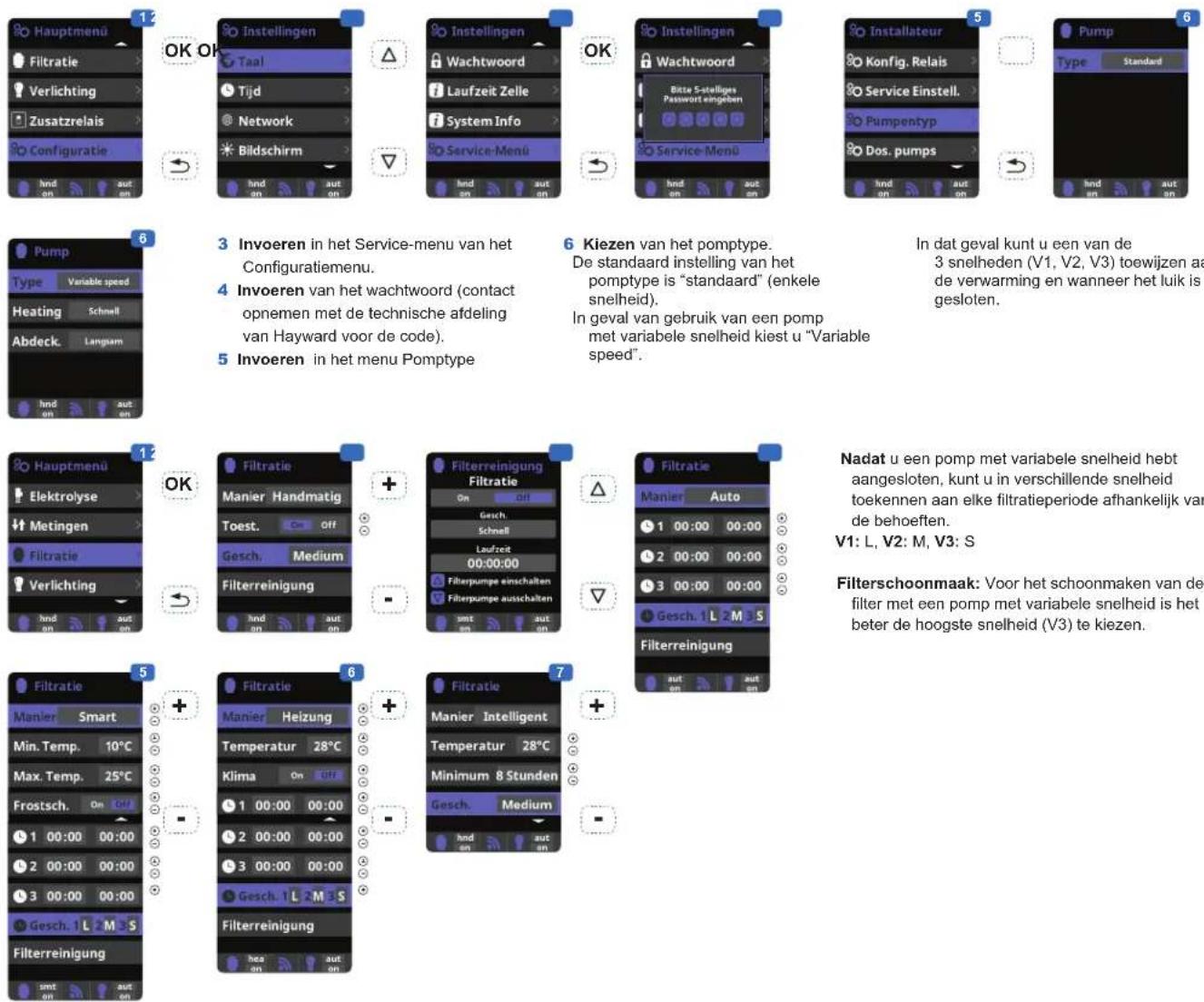

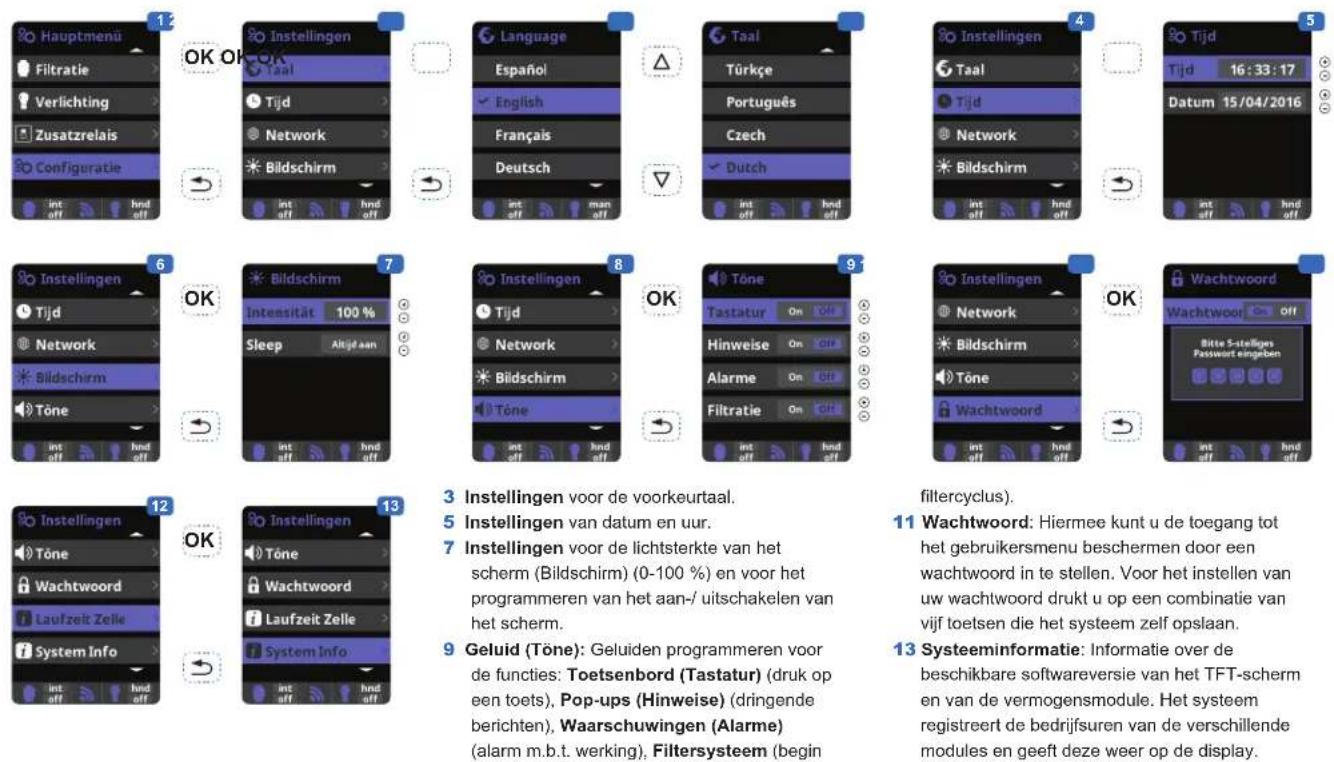

3 Invoeren in het Service-menu van het Conguratiemenu. 4 Invoeren van het wachtwoord (contact opnemen met de technische afdeling van Hayward voor de code). 5 Invoeren in het menu Pomptype 6 Kiezen van het pomptype. De standaard instelling van het pomptype is “standaard” (enkele snelheid). In geval van gebruik van een pomp met variabele snelheid kiest u “Variable speed”. In dat geval kunt u een van de 3 snelheden (V1, V2, V3) toewijzen aan de verwarming en wanneer het luik is gesloten.

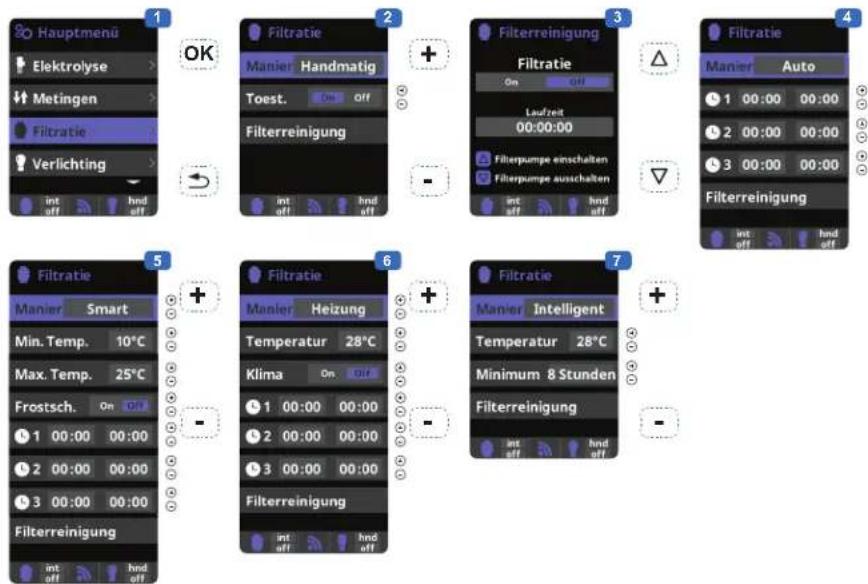

Nadat u een pomp met variabele snelheid hebt aangesloten, kunt u in verschillende snelheid toekennen aan elke ltratieperiode afhankelijk van de behoeften. V1: L, V2: M, V3: S Filterschoonmaak: Voor het schoonmaken van de lter met een pomp met variabele snelheid is het beter de hoogste snelheid (V3) te kiezen. 1 Verlichting. 2 Handbediening (ON/OFF). 3 Automatische werking: Ingeschakeld volgens tijdsintervallen, waarvan het tijdstip van het begin en het einde van de verlichting kunnen worden aangepast. De tijdsintervallen kunnen worden ingesteld met een verschillende frequentie: dagelijks, elke 2 dagen, elke 3 dagen, elke 4 dagen, elke 5 dagen, wekelijks, elke 2 weken, elke 3 weken, elke 4 weken. 4 LED schijnwerper: In geval van gebruik van een gekleurde LED schijnwerper, gebruikt u het menu voor het instellen. 5 Kleuren kiezen: Met dit menu kunt u handmatig van kleur veranderen en afhankelijk van het soort LED schijnwerper de nodige pulslengte instellen voor het scrollen van de kleuren en de programma’s (standaard 0,5 seconden, maximaal 10 seconden). 6 Handmatig tijdgeschakeld inschakelen (Shortcut): Via dit menu kan een maximale werkingstijd van de verlichting worden ingesteld voordat hij automatisch na een bepaalde tijd uitschakelt. De verlichting kan handmatig worden ingeschakeld vanaf het hoofdscherm door op de (-) knop te drukken.

1 Metingen: De instelwaarden en de meetsondes afstellen. 2 Instelwaarden voor elke meting. 3 Afstellen van instelwaarden. 4 De pH-sensor kalibreren: Het wordt aanbevolen om dit eenmaal per maand te doen tijdens het seizoen waarin het zwembad wordt gebruikt. 5 Kalibrering met bufferoplossingen (pH 7-/-pH 10 / neutraal). Volg de instructies die op het scherm verschijnen (afb. 6). 7 Handmatige kalibrering: Hiermee kunnen de sondes worden afgesteld op 1 punt (zonder bufferoplossing) - alleen aanbevolen voor het afstellen van kleine meetverschillen. 8 Zonder de sonde uit het water te halen, regelt u met behulp van de toetsen + / -, de meetinstelling, zodat deze overeenkomt met zijn referentiewaarde (lichtmeter of ander meetapparaat). 9 De redox-sonde kalibreren: Wordt elke 2 maanden aanbevolen tijdens het seizoen waarin het zwembad wordt gebruikt. 10 Kalibreren met de referentieoplossing 465 mV. Volg de instructies die op het scherm verschijnen (afb. 11). 12 Handmatige kalibrering: Hiermee kunnen de sondes worden afgesteld op 1 punt (zonder oplossing) - alleen aanbevolen voor het afstellen van kleine meetverschillen. 13 Zonder de sonde uit het water te halen, regelt u met behulp van de toetsen + / -, de meetinstelling, zodat deze overeenkomt met zijn referentiewaarde (lichtmeter of ander meetapparaat). 14 De temperatuursensor kalibreren: Hiermee kunnen de sondes worden afgesteld op 1 punt. 15 Zonder de sonde uit het water te halen, regelt u met behulp van de toetsen + / -, de meetinstelling, zodat deze overeenkomt met zijn referentiewaarde (thermometer). De meting moet onder dezelfde omstandigheden plaatsvinden.

1 Hulprelais. 2 U kunt maximaal 3 extra hulprelais (watersierstukken, tuinverlichting enz.) bedienen. Met dit menu kunnen de nog beschikbare relais van uw installatie worden weergegeven en ingesteld. 3 Handbediening (ON/OFF). 4 Automatische werking: Ingeschakeld volgens tijdsintervallen, waarvan het tijdstip van het begin en het einde kunnen worden aangepast. Zij kunnen worden ingesteld met een verschillende frequentie: dagelijks, elke 2 dagen, elke 3 dagen, elke 4 dagen, elke 5 dagen, wekelijks, elke 2 weken, elke 3 weken, elke 4 weken. 5 Timerfunctie: De bedrijfstijd kan worden geprogrammeerd in minuten. Telkens wanneer u de knop indrukt op het voorpaneel dat is gekoppeld aan de relais, zal deze in werking worden gesteld volgens de geprogrammeerde tijd. Deze functie wordt aanbevolen voor de timerinstelling van de spa-blowers. 6 Relaisnamen: U kunt de hulprelais elk een andere naam geven met betrekking tot de gekoppelde functie. Gebruik op het toetsenbord de pijltjes omhoog/omlaag om de cursor verticaal te verplaatsen en de knoppen +/- om de cursor horizontaal te verplaatsen. Druk op OK om te bevestigen.

OKENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 18 van 20 Control Station Rev. A Redox-niveau regelen Het redox-niveau informeert u over het oxidatiepotentieel, d.w.z. het desinfecterende vermogen van het water. De laatste stap voor het instellen van de Control Station bestaat uit het regelen van de ingestelde redox-waarde. Ga als volgt te werk om het optimale redox-niveau van uw zwembad te vinden: (1) Schakel het ltratiesysteem in van het zwembad. (2) Voeg het chloor toe aan het zwembad, totdat u een niveau van 1 tot 1,5 ppm bereikt. Dit is bereikt met (ongeveer 1 tot 1,5 g/m

water). Het pH-niveau moet tussen de 7,2 en 7,5 liggen. (3) Controleer na 30 minuten of het niveau van de vrije chloor in het zwembad (handmatige DPD1 testkit) tussen de 0,8 en 1,0 ppm ligt. (4) Lees de redox-waarde af die wordt weergegeven op de display en voer deze waarde in als een instelwaarde voor de redox-regeling. (5) Controleer daags erop het niveau van de vrije chloor (handmatige DPD1 testkit) en van de redox. De regeling eventueel verhogen / verminderen. Niet vergeten om periodiek (2-3 maanden) alle parameters van het zwembadwater te controleren (zie tabel) en de redox- sepoint aan te passen met de bovenstaande procedure. De Wifi-module instellen

1 Internet: Nadat de module is aangesloten, zet u het apparaat aan. In het menu Instellingen verschijnt een menu Network. 2 Wi: Kies het menu Wi om het automatisch zoeken van beschikbare netwerken te starten. 3 Kies het gewenste beschikbare netwerk. 4 Voer het wachtwoord van dit netwerk in met behulp van het toetsenbord. Gebruik op het toetsenbord de pijltjes omhoog/ omlaag om de cursor verticaal te verplaatsen en de knoppen +/- om de cursor horizontaal te verplaatsen. Druk op OK om te bevestigen. 5 Conguratie : Als u uw verbinding handmatig wilt instellen of als de automatische instelling mislukt, kunt u de netwerkparameters wijzigen in dit menu. 7 Status : Geeft informatie over uw huidige verbinding. 8 Verbindingstest: Controleer of er een actieve verbinding is.

Nadat de module is aangesloten op het Wi netwerk met twee continu (vast) brandende LED lichten, kunt u zich registreren op poolwatch.hayward.fr. Zorg dat u uw Node ID (zie hieronder) bij de hand hebt en volg het registratieproces. Nadat u zich hebt geregistreerd, kunt u op afstand alle parameters volgen van uw Control Station.

OKOKENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 19 van 20 Control Station Rev. A ONDERHOUD Uw systeem heeft gedurende de 10-15 eerste dagen extra aandacht nodig: - Controleer of de pH op het ideale niveau (7,2 tot 7,4) blijft. - Als de pH bijzonder onstabiel is en veel zuur gebruikt, controleert u de alkaliteit (zie tabel). Als het evenwicht zeer onstabiel is, neemt u contact op met uw installateur/zwembadspecialist. VERGEET NIET dat het systeem enige tijd nodig heeft om zich aan te passen aan uw zwembad en de eerste 3-5 dagen ook andere chemische producten nodig heeft. Het zwembad moet regelmatig worden onderhouden en de skimmermanden moeten telkens wanneer nodig worden leeg gemaakt. Controleer tevens of het lter vuil is. DOSEERPOMPEN: Controleer regelmatig de niveaus om te voorkomen dat de pompen onbelast draaien. De doseerpompen moeten periodiek worden gecontroleerd en onderhouden. Onderhoud van de sondes De sondes moeten schoon en vrij zijn van olie, chemische neerslag en besmetting om goed te functioneren. Aangezien de sondes voortdurend in contact zijn met het zwembadwater, kan een wekelijkse of maandelijkse schoonmaak noodzakelijk zijn, afhankelijk van het aantal zwemmers en de andere specieke eigenschappen van het zwembad. Trage reacties, frequent vereiste pH-kalibraties en inconsistente aezingen wijzen erop dat de sondes moeten worden gereinigd. Om de sondes schoon te maken, schakelt u de voeding van de Control Station uit. Koppel de sondeconnectoren van de bedieningskast los, schroef ze los en verwijder de sondes voorzichtig uit de meetkamer. Maak de bolvormige voeler (witte bus van het bovenste gedeelte van de sondes) schoon met een zachte tandenborstel en een gewone tandpasta. U kunt ook afwasmiddel gebruiken om eventuele oliesporen te verwijderen. Spoel de sondes af met zuiver water, vervang de teon-tape van de schroefdraad en installeer de sondes opnieuw. Als de sondes na reiniging nog steeds onstabiele aezingen veroorzaken en frequent gekalibreerd moeten worden, moeten zij vervangen worden. Overwintering De debietdetector en de sondes zijn gevoelig voor vorst, evenals het leidingstelsel van het zwembad. In gebieden met lange vorstperioden, moeten de pomp, het lter en de toevoer- en retourleidingen voor de winter worden afgetapt. De bedienings- kast mag niet worden verwijderd. Opberging van de sondes Het uiteinde van de sondes moet altijd in aanraking zijn met water of een KCI oplossing. Als de sondes zich buiten de meetkamer bevinden, bergt u ze op in de meegeleverde kunststof kapjes (gevuld met water). Als u de opbergkapjes kwijt bent, bewaart u de sondes afzonderlijk in glazen of plastic bakjes, waarin het uiteinde van de sondes onder water staat. De sondes moeten altijd vorstvrij worden bewaard.ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD GEBRUIKEN. Pagina 20 van 20 Control Station Rev. A PROBLEEMOPLOSSING Geen beeld Controleer of de aan/uitschakelaar op aan staat. Controleer de verbindingskabel tussen de display en de bedieningskast. Controleer of de uitwendige zekering van 630 mA niet defect is. Controleer de elektrische voeding: 210-230 V 50Hz. Als het probleem aanhoudt, neemt u contact op met uw installateur/zwembadspecialist. Teveel chloor Controleert u de redox-regeling. Controleer de redox-sonde en kalibreer hem eventueel. Het is onmogelijk om een vrij chloorniveau te bereiken van 0,8 ppm De lterduur verlengen. Redox-instelwaarde verhogen. Controleer het isocyanuurzuurniveau van het zwembad (zie tabel). Controleer of de uiterste gebruikdatum van de reageermiddelen van uw testset niet is verstreken. Als de temperatuur of het aantal zwembadgebruikers toeneemt. Als de pH hoger is dan 7,8, moet hij worden aangepast. AL3 alarm: doseringspomp uitgeschakeld De maximale tijd voor het bereiken van de pH- of redox-instelwaarde is bereikt. De doseerpomp voor pH of desinfectiemiddel is gestopt om overdosering te voorkomen. Voer de volgende controles uit om alle apparatuurdefecten uit te sluiten: Controleer of de vloeibare pH-corrector en de vloeibaar chloor essen niet leeg zijn. Controleer of de pH die op de machine wordt afgelezen inderdaad overeenkomt met de pH van het zwembad (gebruik een pH-meetset). Is dit niet het geval, kalibreer dan de pH-sensor of vervang hem afhankelijk van het geval. Controleer of de pH-pomp normaal functioneert. Controleer de AL3-tijd en pas de AL3-tijd aan volgens de grootte van uw zwembad. Controleer de goede werking van de vloeibaar chloor pomp. Controleer de redox-sensor met een standaardoplossing, vervang de redox-sensor indien noodzakelijk. Klik op de toets om deze melding te verbergen en de dosering te resetten. Display geeft de waarde FLOW aan voor de elektrolyse De kabel van de debietdetector controleren.HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - Francia CONSERVARE IL PRESENTE MANUALE PER FUTURA CONSULTAZIONE Control Station MANUALE D’USOUTILIZZARE SOLO PARTI DI RICAMBIO ORIGINALI HAYWARD Pagina 2 di 20 Control Station Rev. A ATTENZIONE – Staccare l’apparecchio dalla rete prima di procedere a qualsiasi intervento. ATTENZIONE – I collegamenti elettrici devono essere realizzati da un elettricista qualificato autorizzato secondo le norme in vigore nel Paese di installazione.F NF C 15-100 GB BS7671:1992D DIN VDE 0100-702 EW SIST HD 384-7-702.S2A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990 E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2 IRL IS HD 384-7-702 PL TS IEC 60364-7-702
