Control Station - Piscine HAYWARD - Notice d'utilisation et mode d'emploi gratuit

Marque	Hayward
Modèle	Control Station
Catégorie	Piscine
Type de produit	Système de contrôle et régulation pour piscine
Dimensions (L x H x P)	270 x 220 x 150 mm
Alimentation électrique	230 V ~ 50 Hz
Intensité consommée	100 mA
Puissance consommée	23 W
Indice de protection	IPX4
Fonctions principales	Contrôle filtration, équipements périphériques (pompe à chaleur, éclairage), injection de chlore liquide, régulation pH/ORP, sonde température, détecteur de débit, 3 relais auxiliaires, option WiFi et écran déporté
Type de pompe compatible	Monovitesse ou vitesse variable (Hayward avec entrées digitales)
Nombre de pompes péristaltiques	2 (1 acide, 1 chlore)
Relais de sortie	pH, Chlore, Aux2 (tension 230V, 1A max) ; Filter Pump, Light, Aux3, Aux4 (contact sec)
Fusibles	1 x 3,15 A (pompes), 1 x 630 mA (électronique)
Sécurité électrique	Dispositif différentiel à courant résiduel (DDR) 30 mA max, distance horizontale minimale 3,5 m de la piscine
Conditions d'installation	Local technique sec, tempéré, ventilé, à l'abri des vapeurs acides
Sondes fournies	Sonde pH, sonde ORP, sonde de température
Détecteur de débit	Installé sur conduite de retour, nécessite 25 cm de section droite en amont
Raccordement chauffage	Via Aux4, compatible avec systèmes Hayward (Energyline, EasyTemp, EcoPac, PowerLine) et autres marques avec commande Marche/Arrêt à distance
Option WiFi	Module WiFi pour supervision via poolwatch.hayward.fr
Option écran déporté	Kit de déport pour montage mural (non fourni)
Étalonnage recommandé	Sonde pH : tous les mois ; sonde ORP : tous les 2 mois ; sonde température : selon besoin
Entretien des sondes	Nettoyage brosse à dents souple + dentifrice ou détergent liquide ; remplacement si instables après nettoyage
Hivernage	Vidanger l'eau des conduites, stocker les sondes dans capuchons remplis d'eau ou solution KCl, en lieu hors gel
Garantie	2 ans contre défauts de fabrication (pièces d'usure exclues)
Contenu du coffret	Boîtier de contrôle, interrupteur, câble d'alimentation, fusibles, sondes pH/ORP/température, pompes péristaltiques, détecteur de débit, colliers de prise en charge, clapets d'injection, tubes PVC et PE

FOIRE AUX QUESTIONS - Control Station HAYWARD

Comment installer le Control Station Hayward ?

Installez le boîtier dans un local technique sec, tempéré et ventilé, à au moins 3,5 m horizontalement de la piscine. Fixez-le verticalement sur une surface plane, les câbles vers le bas. Branchez sur une prise protégée par un DDR 30 mA. Montez la chambre de mesure à proximité des canalisations. Installez le détecteur de débit sur la conduite de retour avec 25 cm de section droite en amont. Injectez les produits de traitement en dernier sur la ligne de retour.

Comment étalonner la sonde pH ?

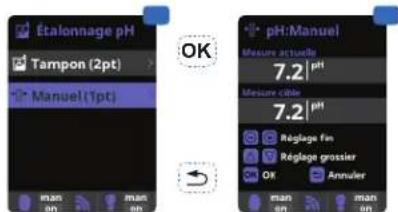

L'étalonnage est recommandé tous les mois. Dans le menu Mesures, sélectionnez Étalonnage pH. Choisissez l'étalonnage à 2 points (tampons pH7 et pH10) ou manuel (1 point). Suivez les instructions à l'écran. Pour l'étalonnage manuel, utilisez un photomètre ou autre appareil de référence pour ajuster la mesure.

Que faire si l'alarme AL3 se déclenche ?

L'alarme AL3 indique que le temps maximal de dosage est atteint sans correction du pH ou ORP. Vérifiez que les bidons d'acide ou de chlore ne sont pas vides. Contrôlez le pH de la piscine avec un test manuel et recalibrez la sonde si nécessaire. Assurez-vous que les pompes péristaltiques fonctionnent. Appuyez sur la touche pour réinitialiser l'alarme.

Comment nettoyer les sondes pH et ORP ?

Coupez l'alimentation, déconnectez et dévissez les sondes. Nettoyez le bulbe (bague blanche) avec une brosse à dents souple et du dentifrice ordinaire ou un détergent liquide. Rincez à l'eau douce, remplacez le ruban Téflon sur les filetages et remontez.

Comment connecter le module WiFi ?

Installez le module dans le local technique à portée du réseau WiFi. Éteignez l'appareil, branchez le connecteur sur l'entrée RF/WIFI de la carte. Allumez, allez dans Réglages > Network > Wifi. Sélectionnez votre réseau, saisissez le mot de passe. Une fois connecté (LED fixes), enregistrez-vous sur poolwatch.hayward.fr avec votre Nœud ID.

Quelle est la consommation électrique du Control Station ?

L'appareil consomme 100 mA et 23 W sous 230 V ~ 50 Hz. Il doit être branché en permanence sur une prise protégée par un DDR de 30 mA maximum.

Comment régler la filtration en mode Intelligent ?

Dans le menu Filtration, sélectionnez le mode Intelligent. Réglez la température souhaitée de l'eau et le temps minimal de filtration (2 à 24 heures). Le système se mettra en marche au moins 10 minutes toutes les 2 heures pour vérifier la température. Si la température n'est pas atteinte, la filtration continue et le temps supplémentaire est déduit des cycles suivants.

Peut-on utiliser une pompe à vitesse variable avec le Control Station ?

Oui, sélectionnez le type de pompe Vitesse Var. dans le menu Service (mot de passe requis). Raccordez les fils selon le tableau : Brun (V1), Vert (V2), Blanc (V3), Noir (commun), Rouge (Marche/Arrêt). Vous pouvez assigner des vitesses différentes à chaque période de filtration.

Comment hiverner le Control Station ?

Vidangez l'eau de la pompe, du filtre et des conduites. Retirez les sondes de la chambre, nettoyez-les et stockez-les dans leurs capuchons remplis d'eau ou de solution KCl. Rangez les sondes dans un endroit hors gel. Ne retirez pas le boîtier de commande.

Quels produits chimiques utiliser et quelles sont les concentrations recommandées ?

Maintenez un équilibre chimique avant la mise en marche : chlore libre 1,0-3,0 ppm, pH 7,2-7,6, acide cyanurique 20-30 ppm max, alcalinité totale 80-120 ppm, dureté 200-300 ppm. Utilisez des équipements de protection (gants, lunettes) lors de la manipulation des produits. L'injection se fait via les pompes péristaltiques.

MODE D'EMPLOI Control Station HAYWARD

AVERTISSEMENT : Risque électrique. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort. L'APPAREIL EST DESTINÉ UNIQUEMENT AUX PISCINES

⚠ AVERTISSEMENT – Débrancher l'appareil de l'alimentation secteur avant de procéder à toute intervention.

AVERTISSEMENT – Tous les raccordements électriques doivent être effectués par un électricien professionnel agréé qualifié et selon les normes en vigueur dans le pays d'installation.

F NF	C 15-100 GB BS7671:1992
D DIN VDE 0100-702 EW SIST HD 384-7-702.S2
A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990
E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	TS IEC 60364-7-702
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P RSIUEE		TR TS		IEC 60364-7-702

⚠ AVERTISSEMENT – Vérifier que l'appareil est branché sur une prise de courant protégée contre les courts-circuits. L'appareil doit également être alimenté par l'intermédiaire d'un transformateur d'isolement ou d'un dispositif différentiel à courant résiduel (DDR) dont le courant résiduel nominal de fonctionnement ne dépasse pas 30 mA.

AVERTISSEMENT- Veiller à ce que les enfants ne puissent pas jouer avec l'appareil. Garder vos mains, et tout objet étranger, loin des ouvertures et des parties mobiles.

⚠ AVERTISSEMENT – Vérifier que la tension d'alimentation requise par le produit correspond à celle du réseau de distribution et que les câbles d'alimentation conviennent pour l'alimentation en courant du produit.

⚠ AVERTISSEMENT – Les produits chimiques peuvent causer des brûlures internes et externes. Pour éviter la mort, des blessures graves et/ou des dégâts matériels: Porter des équipements de protection individuelle (gants, lunettes, masque...) lors de la maintenance ou de l'entretien de cet appareil. Cet appareil doit être installé dans un local suffisamment ventilé.

⚠ AVERTISSEMENT – Pour réduire le risque de choc électrique, ne pas utiliser de rallonge pour brancher l'appareil sur le secteur. Utiliser une prise murale.

⚠ AVERTISSEMENT – Lire attentivement les instructions de ce manuel et celles figurant sur l'appareil. Le non-respect des consignes pourrait être à l'origine de blessures. Ce document doit être remis à tout utilisateur de piscine, qui le conservera en lieu sûr.

⚠ AVERTISSEMENT – Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

⚠ AVERTISSEMENT – N'utiliser que des pièces d'origine Hayward.

⚠ AVERTISSEMENT – Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire, afin d'éviter un danger.

⚠ AVERTISSEMENT – L'appareil ne doit pas être utilisé si le cordon d'alimentation est endommagé. Un choc électrique pourrait se produire. Un cordon d'alimentation endommagé doit être remplacé par le service après-vente ou des personnes de qualification similaire, afin d'éviter un danger.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Enregistrement

Merci d'avoir choisi Hayward. Ce manuel contient des informations importantes relatives au fonctionnement et à l'entretien de votre produit. Le conserver pour vous y reporter ultérieurement.

Pour enregistrer votre produit sur notre BASE de données, ALLEZ sur:

www. hayward. fr/fr/espace-services/enregistrez-votre-produit

Pour votre information

Enregistrer les informations suivantes pour référence ultérieure, le cas échéant :

1) Date d'Achat 2) Nom Complet 3) Adresse 4) Code postal 5) Adresse E-mail 6) Code article ____ Numéro de Série ____ 7) Vendeur de la Piscine 8) Adresse 9) Code postal ____ Pays ____

Note

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

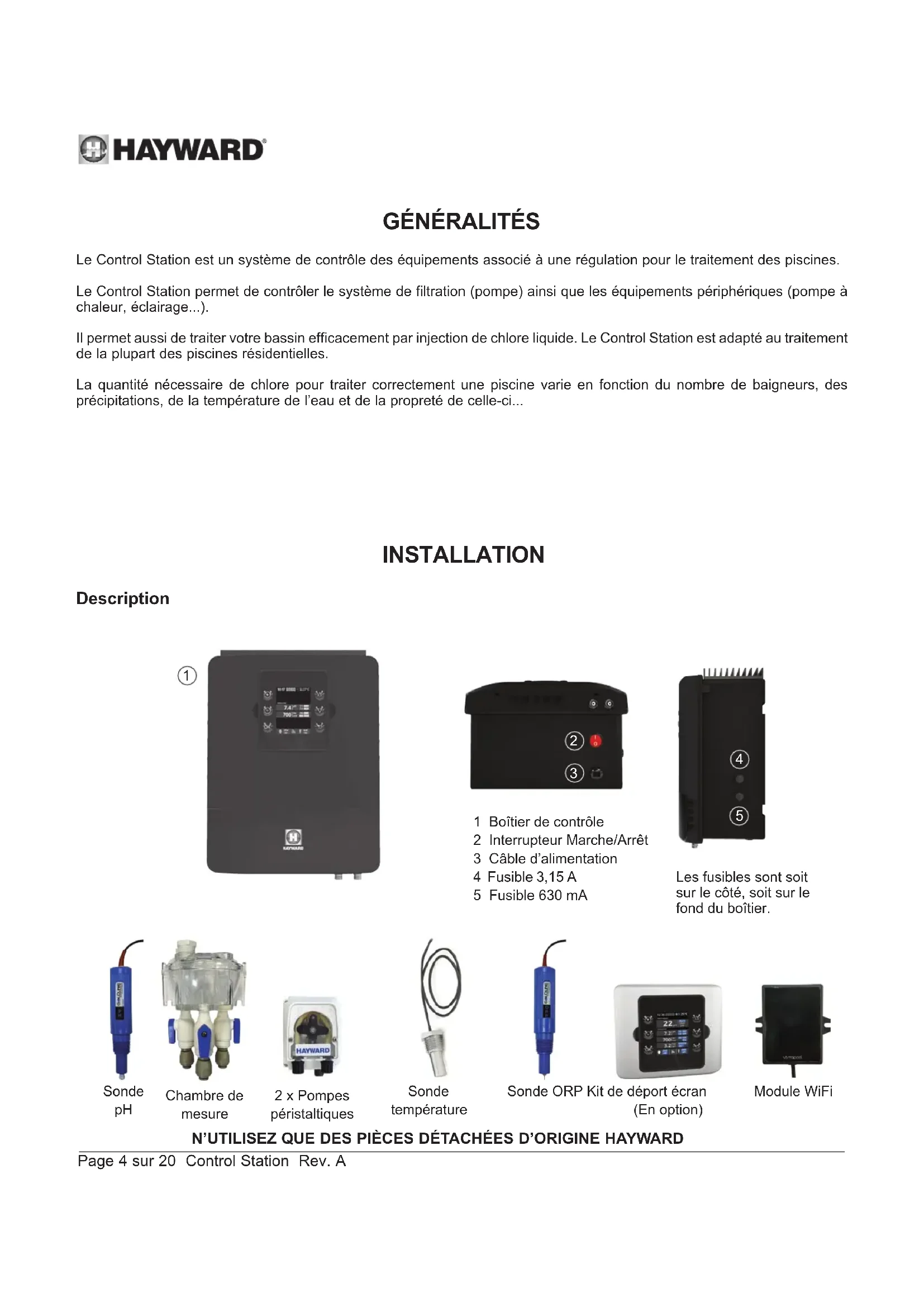

Généralités

Le Control Station est un système de contrôle des équipements associé à une régulation pour le traitement des piscines.

Le Control Station permet de contrôler le système de filtration (pompe) ainsi que les équipements périphériques (pompe à chaleur, éclairage...).

Il permet aussi de traiter votre bassin efficacement par injection de chlore liquide. Le Control Station est adapté au traitement de la plupart des piscines résidentielles.

La quantité nécessaire de chlore pour traiter correctement une piscine varie en fonction du nombre de baigneurs, des précipitations, de la température de l'eau et de la propreté de celle-ci...

Description

1 Boîtier de contrôle 2 Interrupteur Marche/Arrêt 3 Câble d'alimentation 4 Fusible 3,15 A 5 Fusible 630 mA

Les fusibles sont soit sur le côté, soit sur le fond du boîtier.

Sonde pH

2 x Pompes péristaltiques

Sonde température

Sonde ORP Kit de déport écran (En option)

Module WiFi

Installation murale

Fixer au mur le boîtier et la chambre de mesure. Le boîtier doit être installé dans le local technique (sec, tempéré, ventilé). Attention, les vapeurs d'acide peuvent endommager irrémédiablement votre appareil. Positionner les réservoirs de produits de traitement en conséquence.

Le Control Station doit être monté à une distance horizontale minimum de 3,5 mètres (voire plus, si la législation locale l'exige) de la piscine, à moins de 1 mètre d'une prise protégée.

Le boîtier doit être mis en place à la verticale, sur une surface plate, les câbles tournés vers le bas. Ce boîtier servant également à évacuer la chaleur (dispersion de la chaleur des composants internes), il est important de laisser libre les quatre côtés du boîtier. Ne pas monter le Control Station derrière un panneau ou dans un endroit clos.

Avant de fixer le boîtier de commande à l'emplacement prévu, vérifier que le cordon d'alimentation atteint la prise protégée.

Débrancher la pompe de filtration de la piscine avant de commencer l'installation. L'installation doit être réalisée conformément aux normes en vigueur dans le pays d'installation. Le boîtier de commande doit être monté à une distance horizontale minimum de 3,5 mètres de la piscine (voire plus, si la législation locale l'exige), à moins de 1 mètre d'une prise protégée. Installer et utiliser le produit à une altitude inférieure à 2000 m.

Le détecteur de débit doit être installé sur la conduite de retour en ligne directe et en amont de l'injection des produits de traitement. Laisser une section droite de 25 cm avant le détecteur de débit. Percer préalablement un trou dans la canalisation pour permettre le passage du détecteur de débit. Visser le détecteur de débit dans le collier de prise en charge en veillant bien à faire l'étanchéité avec du Téflon. Puis, installer le collier sur la canalisation. Respecter le sens de fonctionnement du détecteur de débit pour qu'il se déclenche avec le débit de la pompe de filtration.

L'injection des produits de traitement (acide...) doit être réalisée en dernier sur la ligne de retour d'eau après tout équipement (chauffage...). Percer préalablement un trou dans la canalisation pour permettre le passage du produit de traitement. Installer le collier de prise en charge et visser le clapet d'injection dans le collier de prise en charge à l'aide de l'adaptateur fourni. Faire les différentes étanchéités avec du Téflon.

Utiliser le tube en PVC souple transparent pour l'aspiration (entre le réservoir et la pompe péristaltique) et le tube semi-rigide en polyéthylène blanc pour l'injection (entre la pompe péristaltique et le clapet d'injection).

Tous les composants métalliques de la piscine peuvent êtres raccordés à une même terre suivant la réglementation locale

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Raccordement des prises d'eau

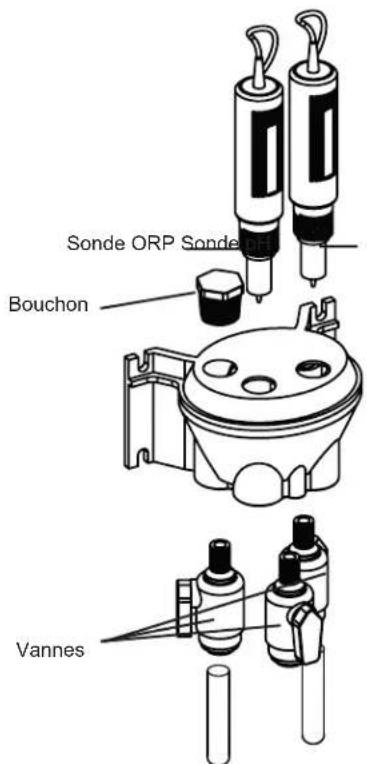

Installer la chambre de mesure au plus près des canalisations du bassin pour éviter les pertes de charges.

Percer un trou de 10 mm. Placer le joint plat sur le raccord de tuyauterie et introduire le tout dans le trou, comme illustré ci-dessous. Serrer le raccord avec le collier fourni. Une fois le raccord bien fixé sur le tuyau de la piscine, introduire fermement le flexible dans celui-ci, et serrer manuellement l'écrou de serrage.

Installation des sondes pH et ORP sur la chambre de mesure

Les sondes pH et ORP sont conditionnées «humides», protégées dans des capuchons en plastique. Les sondes doivent toujours rester humides. Si on laisse sécher les sondes, elles seront définitivement hors d'usage (non couvert par la garantie) et le kit d'analyse pH-ORP sera inefficace.

Retirer les sondes pH et ORP de leurs capuchons de protection en plastique, et mettre de côté ces derniers en vue d'une utilisation ultérieure (hivernage). Pour garantir l'humidité permanente des sondes, remplir la chambre de mesure d'eau de piscine avant de les installer. Appliquer une longueur de ruban Téflon sur le filetage des sondes. Serrer les sondes à la main uniquement. Vérifier l'étanchéité au démarrage. Si les sondes fuient, ne pas serrer davantage mais retirer le ruban Téflon et en appliquer un nouveau.

Après installation, vérifier que les sondes sont en contact permanent avec l'eau de la piscine. Lorsque la pompe de filtration est à l'arrêt (même pendant de longues périodes), l'eau restant dans la chambre peut suffire à protéger les sondes.

N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD

Installation et raccordement électrique

Brancher le Control Station sur une prise d'alimentation électrique permanente.

Ce circuit doit être protégé par un dispositif différentiel à courant résiduel (DDR) (courant résiduel : 30mA maxi).

Description des relais de sortie

Nom	Description	Bornes	Type de sortie	Imax
pH	Pompe péristaltique acide 230 V ^v	1 - 2	Sortie Tension	1 A
Cl	Pompe péristaltique chlore 230 V ^v	3 - 4	Sortie Tension	1 A
Aux2	Sortie Tension Auxiliaire 230 V ^v	5 - 6	Sortie Tension	1 A
Filter Pump	Contrôle Pompe de Filtration	7 - 8	Contact Sec
Light	Contrôle Éclairage	9 - 10	Contact Sec
Aux3	Contact sec Auxiliaire	11 - 12	Contact Sec
Aux4	Contact sec Auxiliaire (ou Contrôle chauffage).	13 - 14	Contact Sec

Si aucun système de chauffage n'est installé sur l'Aux4, celui-ci peut être utilisé comme contact auxiliaire autre. Pour cela contacter le service technique Hayward

Raccordement d'un système de chauffage (aux 4)

Le Control Station est compatible avec tout type de chauffage de piscine comme une pompe à chaleur, un réchauffeur électrique ou encore un échangeur de chaleur.

Raccordement avec un système de chauffage Hayward disposant d'une commande Marche/Arrêt à distance

Connector un câble électrique 2 x 0.75mm² (non fourni) aux bornes (13)-(14) du contact auxiliaire Aux 4 et le relier aux bornes DI01 et GND de la carte électronique PC1001/PC1002 de la pompe à chaleur Hayward ou tout autre matériel compatible (consulter la notice d'installation). Régler le point de consigne de la pompe à chaleur ou du système de chauffage au maximum. Le Control Station régulera à l'aide de sa propre sonde de température d'eau le point de consigne de chauffage.

Matériel compatible Energyline Pro Saisonnière, Energyline Pro Inverter, Energyline Pro Toutes Saisons, EasyTemp, EcoPac PowerLine et autres marques disposant d'une commande Marche/Arrêt à distance.

Raccordement d'un système de chauffage ne possédant pas une commande Marche/Arrêt à distance.

Dans ce cas, le pilotage du système de chauffage se fait en série avec le contrôleur de débit. Brancher un câble de 2 x 0.75mm² en série avec le système de contrôle de débit.

Régler le point de consigne du système de chauffage au maximum. Le Control Station régulera à l'aide de sa propre sonde de température d'eau le point de consigne de chauffage.

Connexion des entrées :

Nom Descr	ption Bornes Type d'entrée
FL1 Contacteur de débit B - E Contact sec
Cover Non utilisé A - E Contact sec
Level	Détection niveau bidon acide	D - E	Contact sec
ION	Non utilisé	G - H	-
°C / F°	Fil noir	K	-
	Fil Jaune	J	-
	Fil Rouge	I	-

Connector le contacteur de débit fourni sur les bornes d'entrées B et E.

Caractéristiques

Alimentation électrique	230 V 50 Hz
Intensité consommée	100 mA
Puissance consommée	23 W
Indice de protection	IPX4
Caractéristique des relais PH et ORP	Imax (pH+Cl+Aux2) = 3,15A , Pmax (PH+Cl+Aux2) = 725 W
Dimensions	270 x 220 x 150

Connexion de l'option ORP (en option)

Installer la sonde ORP dans la chambre de mesure.

Connector la prise BNC de la sonde ORP sur l'entrée BNC RedoX du Control Station.

N'utilisez que des pièces détachées d'origine hayward

Connexion d'une pompe à vitesse variable Hayward avec entrées digitales

Avec une pompe à vitesse variable Hayward munie d'entrées digitales, il faudra ponter le fil commun noir, branché sur la borne (C), avec la borne (7) et suivre les instructions de raccordement du tableau ci-dessous. Il sera nécessaire de dénuder le câble digital sur 15 centimètres et de couper le fil orange.


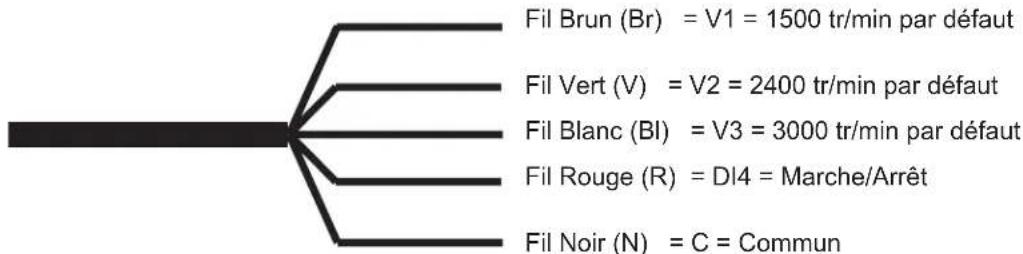

    A["Fil Brun (Br) = V1 = 1500 tr/min par défaut"] --> B["Fil Vert (V) = V2 = 2400 tr/min par défaut"]
    B --> C["Fil Blanc (BI) = V3 = 3000 tr/min par défaut"]
    C --> D["Fil Rouge (R) = DI4 = Marche/Arrêt"]
    D --> E["Fil Noir (N) = C = Commun"]

Nom Descrip tion		Bornes	Couleur
V1	Vitesse basse de la pompe (V1)	1	Brun (Br)
V2	Vitesse moyenne de la pompe (V2)	2	Vert (V)
V3	Vitesse haute de la pompe (V3)	3	Blanc (BI)
C	Commun	C - 7	Noir (N)
DI4	Marche/Arrêt	8	Rouge (R)

Assignation des vitesses

Quel que soit le mode de filtration (Manuel, Automatique, Smart, Heating ou Intelligent) il est possible de sélectionner l'une des trois vitesses de fonctionnement (V1, V2 ou V3) et ainsi permettre une grande flexibilité de réglage et une adaptation du débit d'eau en fonction des équipements. Il faudra, au préalable, configurer l'appareil pour qu'il prenne en compte la pompe à vitesse variable (Voir le chapitre « réglage du type de pompe »).

La vitesse assignée au mode « hors gel » est la vitesse V2.

Note : Nous rappelons ici que tous les équipements de piscine nécessitant un débit d'eau minimum et adapté à leur bon fonctionnement doivent faire l'objet d'un réglage de vitesse manuel avant d'être mémorisé et utilisé par le Control Station (pompe à chaleur, électrolyseur...). Se référer à la notice de la pompe à vitesse variable pour le réglage de tous les paramètres liés à son fonctionnement et sa sécurité.

Connexion de l'option WiFi

Le module Wifi doit être installé dans le local technique (sec, tempéré, ventilé) situé à portée de la couverture du réseau sans fil auquel il sera connecté. Éteindre l'appareil avant de brancher le module.

Brancher le connecteur du module Wifi sur le connecteur RF / WIFI de la carte du Control Station.

Installation du kit de déport pour montage de l'écran au mur (non fourni)

Retirer l'écran du boîtier et le débrancher.

Brancher le connecteur de la rallonge sur le connecteur DISPLAY de la carte du Control Station.

Brancher l'autre bout de la rallonge sur l'écran en passant le câble préalablement dans le support mural.

Placer le cache (fourni) à l'emplacement de l'écran, sur la façade du Control Station.

Équilibre chimique de l'eau

L'eau doit impérativement être équilibrée manuellement AVANT toute mise en marche de l'appareil.

Le tableau ci-dessous récapitule les concentrations recommandées par Hayward. Il est important de contrôler votre eau régulièrement et de maintenir ces concentrations afin de limiter la corrosion ou la dégradation des surfaces.

CHIMIE CONCENTRATIONS RECOMMANDÉES

Chlore libre 1,0 à 3,0 ppm
pH 7,2 à 7,6
Acide cyanurique(stabilisant)	20 à 30 ppm maxi(Ajouter du stabilisant uniquement si nécessaire)0 ppm en piscine intérieure
Alcalinité totale 80 à 120 ppm
Dureté de l'eau 200 à 300 ppm
Métaux 0 ppm
Indice de saturation -0,2 à 0,2 (0 de préférence)

Indice de saturation

L'indice de saturation (Si) nous renseigne sur la teneur en calcium et l'alcalinité de l'eau; c'est un indicateur de l'équilibre de l'eau. Votre eau est correctement équilibrée si le Si est 0 ± 0,2. S'il est inférieur à -0,2, l'eau est corrosive et l'enduit des parois de la piscine risque d'être attaqué. Si le Si est supérieur à +0,2, des taches peuvent apparaître. Utiliser le tableau ci-dessous pour déterminer l'indice de saturation.

°C °F Ti			Dureté (Calcium)	Ci	Alcalinité Total	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
			125	1,7	125	2,1
19	66	0,5	150	1,8	150	2,2
24	76	0,6	200	1,9	200	2,3
			250	2,0	250	2,4
29	84	0,7	300	2,1	300	2,5
34	94	0,8	400	2,2	400	2,6
			600	2,4	600	2,8
39	100	0,9	800	2,5	800	2,9

Utilisation : Mesurer le pH de l'eau de la piscine, la température, la dureté de l'eau et l'alcalinité totale. Utiliser le tableau ci-dessus pour déterminer Ti, Ci et Ai dans la formule précédente. Si Si est égal à 0,2 ou plus, des taches peuvent apparaître. Si Si est égal à -0,2 ou moins, une corrosion ou une détérioration peut apparaître.

⚠ AVERTISSEMENT – Les produits chimiques peuvent causer des brûlures internes et externes. Pour éviter la mort, des blessures graves et/ou des dégâts matériels : Porter des équipements de protection individuelle (gants, lunettes, masque...) lors de la maintenance ou de l'entretien de cet appareil. Les produits de traitement doivent être installés et/ou stockés dans un local suffisamment ventilé.

Fonctionnement

L'appareil est conçu pour être branché en permanence sur une prise protégée. Le Control Station ne doit pas être débranché sauf si les équipements de la piscine sont en cours d'entretien ou si la piscine doit être fermée (hivernage).

En supposant que l'équilibre chimique de l'eau se situe à l'intérieur des plages recommandées, vous pouvez mettre en marche l'appareil.

Configuration.

Réglages

N'utilisez que des pièces détachées d'origine hayward

Réglage du temps de correction du pH/ORP

1 Réglage du temps de correction du pH. Les paramètres chimiques de l'eau doivent être réglés manuellement avant la mise en marche de l'appareil. Si ces ajustements ne sont pas faits au préalable, des alarmes intempestives AL3 peuvent se déclencher. 2 Entrer le mot de passe : △▽ ⊙ ⊖ 3 Sélectionner le menu «Pompes dosific.». 4 Sélectionner le menu «Pump pH». Ne pas modifier les valeurs par défaut des menus «Pump alarm AL3» et «Tank signal»

5.1 Possibilité de régler le fonctionnement de la pompe pH en continu (Mode normal). 5.2 Possibilité de régler le fonctionnement de la pompe pH par intermittence (Mode répétitif) Attention : un temps trop important risque de ne pas protéger votre bassin contre les surdosages d'acide et de dégrader vos équipements irrémédiablement. Un temps trop court risque de déclencher des alarmes intempestives AL3.

6 Permet de régler l'intervalle de marche et d'arrêt de la pompe de désinfection.

Filtration

6 Chauffage : Ce mode fonctionne comme le mode automatique, mais présente en plus la possibilité de fonctionner sur un relais pour le contrôle de la température. La température de consigne est déterminée dans ce menu et le système fonctionne avec une hystéresis de 1 degré (par exemple : si la température de consigne est 23 °C, le système se mettra en marche lorsque la température descend en dessous de 22 °C et ne s'arrêtera que lorsqu'elle aura dépassé les 23 °C). Pilotage chauffage OFF : Le chauffage fonctionne uniquement pendant les périodes de filtration configurées. Pilotage chauffage ON : Maintient la filtration allumée une fois que la période de filtration s'est écoulée, si la température est inférieure à celle de consigne. Lorsque la température de consigne est atteinte, la filtration et le chauffage s'arrêtent et ne reprennent que lors de la période de programmation suivante. 7 Intelligent*: Sur ce mode, l'utilisateur dispose de deux paramètres de fonctionnement : Sélectionner la température souhaitée de l'eau et le temps minimal de filtration (valeur minimale de 2 heures et maximale de 24 heures). La filtration se mettra en marche pendant au moins 10 minutes toutes les deux heures afin de vérifier la température. Le temps minimal de filtration sélectionné est divisé en 12 sections, qui viennent s'ajouter à ces 10 minutes. Exemple 1 : Sur 12 heures, le temps est divisé entre les 12 fois par jour où la filtration se met en marche pour vérifier la température. Exemple 2 : (12 heures x 60 minutes) / 12 = 60 minutes toutes les 2 heures. Telle est la durée de filtration et de chauffage toutes les 2 heures. Si le temps de filtration programmé s'achève et que la température désirée n'a pas été atteinte, la filtration et le chauffage restent en marche jusqu'à ce que la température souhaitée soit atteinte. Afin de minimiser le nombre d'heures de filtration quotidienne, ce temps supplémentaire de fonctionnement sera décompté des périodes de filtration suivantes, réalisées pendant le reste de la journée. (Voir diagramme ci-dessous).

Fonctionnement du mode intelligent si la température varie

Réglage du type de pompe

3 Entrer dans le menu Service à partir du menu configuration. 4 Entrer le mot de passe (contacter le service technique d'Hayward pour avoir le code). 5 Entrer dans le menu type de pompe.

6 Sélectionner le type de pompe.

Par défaut, le type de pompe est « standard » (monovitesse).

En cas d'utilisation d'une pompe à vitesse variable, sélectionner « Vitesse Var. ».

Dans ce cas, il est possible d'assigner l'une des 3 vitesses (V1, V2, V3) au chauffage et quand le volet est fermé.

Après avoir connecté une pompe à vitesse variable, vous pouvez assigner individuellement à chaque période de filtration une vitesse différente en fonction des besoins.

V1 : L, V2 : M, V3 : R

Nettoyage filtre : Pour nettoyer le filtre avec une pompe à vitesse variable, il est préférable d'utiliser la vitesse la plus élevée (V3).

Éclairage

1 Éclairage. 2 Mode manuel (ON/OFF). 3 Mode automatique : S'allume en fonction de plages horaires qui permettent d'ajuster l'heure de début et de fin de l'éclairage. Les plages horaires peuvent être configurées avec une fréquence : quotidienne, tous les 2 jours, tous les 3 jours, tous les 4 jours, tous les 5 jours, hebdomadaire, toutes

les 2 semaines, toutes les 3 semaines, toutes les 4 semaines.

4 Projecteur LED : En cas d'utilisation de projecteur LED couleur, accéder au menu pour le configurer. 5 Sélection des couleurs : Ce menu permet de changer manuellement les couleurs et de programmer, en fonction du type de projecteur LED, la longueur d'impulsion nécessaire au défilement

des couleurs et programmes (par défaut 0.5 s, maximum 10 s).

6 Allumage manuel temporisé (Shortcut) : Ce menu permet de régler un temps de fonctionnement maximum de l'éclairage avant extinction automatique au bout d'un temps défini. L'éclairage peut être allumé manuellement à partir de l'écran principal en appuyant sur le bouton (-)

N'utilisez que des pièces détachées d'origine hayward

Relais auxiliaires

Mesures

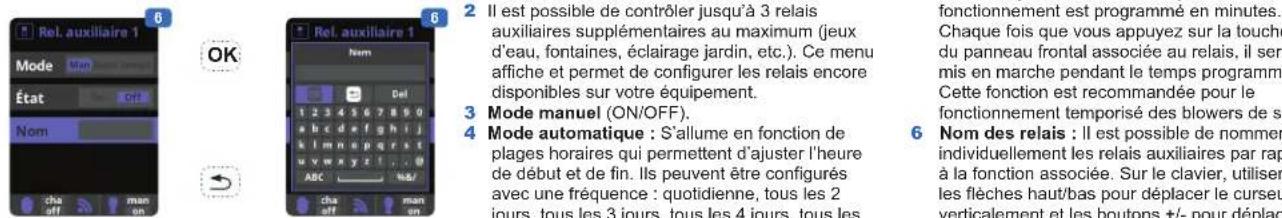

1 Mesures : Réglage des points de consigne et sondes de mesure. 2 Consignes pour chacune des mesures. 3 Réglage des points consignes. 4 Étalonnage de la sonde de pH : Recommandé tous les mois pendant la saison d'utilisation de la piscine.

5 Étalonnage avec des solutions tampons (liquides modèles pH7 / pH10 / neutre). Suivez les instructions qui apparaissent sur l'écran (fig. 6). 7 Étalonnage manuel : Permet de régler les sondes sur 1 point (sans solution tampon) – uniquement recommandé pour régler de petites déviations de mesure.

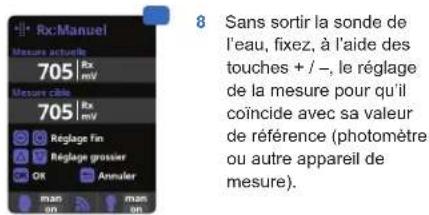

(sans solution) – uniquement recommandé pour régler de petites déviations de mesure. 13 Sans sortir la sonde de l'eau, fixez, à l'aide des touches + / –, le réglage de la mesure pour qu'il coïncide avec sa valeur de référence (photomètre ou autre appareil de mesure).

14 Étalonnage de la sonde de température : Permet de régler les sondes sur 1 point. 15 Sans sortir la sonde de l'eau, fixez, à l'aide des touches + / -, le réglage de la mesure pour qu'il coincide avec sa valeur de référence (thermomètre), la mesure devant se faire dans les mêmes conditions.

Réglage du module wifi

1 Internet : Une fois le module connecté, allumer l'appareil. Dans le menu Réglages, un menu Network apparaît. 2 Wifi : Sélectionner le menu Wifi pour lancer la recherche automatique des réseaux disponibles. 3 Choisir le réseau disponible approprié.

4 Entrer le mot de passe de ce réseau à l'aide du clavier. Utiliser les flèches haut/bas pour déplacer le curseur verticalement et les boutons +/- pour déplacer le curseur horizontalement. Pour valider, presser OK. 5 Configuration : Si vous souhaiter configurer

manuellement votre connexion ou si la configuration automatique échoue, vous pouvez modifier les paramètres réseau dans ce menu.

7 Statut : Affiche les informations de votre connexion actuelle. 8 Test connexion : Vérifie que votre connexion a bien été établie.

Une fois que le module est connecté au réseau Wifi avec les deux LED allumées en permanence (fixe), vous pouvez vous enregistrer sur poolwatch. hayward. fr. Munissez-vous de votre Nœud ID (voir ci-dessous) et suivez le processus d'enregistrement.

Une fois enregistré, vous pourrez superviser à distance l'ensemble des paramètres de votre Control Station.

Réglage niveau redox

Le niveau redox vous informe du potentiel d'oxydation, c'est-à-dire du pouvoir désinfectant de l'eau.

La dernière étape de réglage du Control Station consiste à régler le point de consigne du redox.

Pour trouver le niveau optimal redox de votre piscine, suivre les étapes suivantes :

1) Mettre en service le système de filtration de la piscine.

2) Ajouter du chlore à la piscine jusqu'à atteindre un niveau de 1 à 1,5 ppm. Celui-ci est atteint avec (environ 1 à 1,5 g/m³ d'eau).

Le niveau de pH doit osciller entre 7,2 et 7,5.

3) Après 30 min., vérifier si le niveau de chlore libre de la piscine (manuel kit de test DPD1) est compris entre 0,8 à 1,0 ppm.

4) Regarder la valeur du redox affichée à l'écran et rentrer cette valeur comme point de consigne pour le réglage du redox.

5) Le lendemain, vérifier les niveaux de chlore libre (manuel kit de test DPD1) et redox. Augmenter / diminuer le réglage si nécessaire.

Ne pas oublier de vérifier périodiquement (2-3 mois) tous les paramètres de votre eau (Cf tableau) et d'ajuster le point de consigne de redox en suivant les étapes ci-dessus.

Entretien

Au cours des 10-15 premiers jours, votre système nécessitera d'avantage d'attention :

- Vérifier que le pH se maintient au niveau idéal (7,2 à 7,4).

- Si le pH est exceptionnellement instable et utilise beaucoup d'acide, vérifier l'alcalinité (cf tableau).

Si l'équilibre est très instable, contacter votre installateur/piscinier.

NE PAS OUBLIER que le système a besoin d'un certain temps pour s'adapter à votre piscine et nécessitera d'autres produits chimiques au cours des 3-5 premiers jours.

La piscine doit être entretenue régulièrement et les paniers de skimmers vidés chaque fois que nécessaire.

Vérifier aussi l'état d'encrassement de votre filtre.

POMPES DE DOSAGE : Vérifier régulièrement les niveaux pour éviter que les pompes fonctionnent à vide. Les pompes de dosage doivent être vérifiées et entretenues périodiquement.

Les sondes doivent être propres et exemptes d'huile, de dépôts chimiques et de contamination pour fonctionner correctement. Étant en permanence en contact avec l'eau de la piscine, les sondes peuvent nécessiter un nettoyage hebdomadaire ou mensuel, en fonction du nombre de baigneurs et d'autres caractéristiques spécifiques du bassin. Une réponse lente, un étalonnage accru du pH et des mesures anormales impliquent de nettoyer les sondes.

Pour nettoyer les sondes, couper l'alimentation du Control Station.

Débrancher les connecteurs de sonde du boîtier, dévisser celles-ci, et retirer précautionneusement les sondes de la chambre. Nettoyer le bulbe de la sonde (bague blanche à la partie inférieure du corps de sonde) avec une brosse à dents souple et du dentifrice ordinaire.

Un détergent liquide ménager pour la vaisselle peut également être utilisé pour retirer l'huile.

Rincer avec de l'eau douce, remplacer le ruban Téflon sur les filetages, et remonter les sondes.

Si après nettoyage, les sondes continuent de fournir des valeurs instables, ou nécessitent un étalonnage excessif, les remplacer.

Hivernage

Le contacteur de débit et les sondes risquent d'être endommagés par le gel, tout comme la tuyauterie de la piscine. Dans les régions connaissant de longues périodes de froid, prendre soin de vidanger l'eau de la pompe, du filtre, ainsi que des conduites d'alimentation et de retour avant l'hiver. Ne pas retirer le boîtier de commande.

Stockage des sondes

L'extrémité des sondes doit toujours être en contact avec de l'eau ou une solution de KCl. Si elles sont sorties de la chambre de mesure, les ranger dans les capuchons en plastique fournis (remplis d'eau). Si les capuchons de rangement ont été égarés, stocker les sondes séparément dans des petits récipients en verre ou en plastique, l'eau recouvrant les extrémités.

Les sondes doivent toujours être en situation hors gel.

Absence d'affichage

Vérifier si l'interrupteur Marche / Arrêt est allumé.

Vérifier le câble de connexion entre l'afficheur et le boîtier de contrôle.

Vérifier si le fusible externe 630 mA n'est pas défaillant.

Vérifier l'alimentation électrique : 210-230 V\~ 50Hz.

Si le problème persiste, contacter votre installateur/piscinier.

Excès de chlore

Vérifier le réglage redox.

Vérifier la sonde redox et effectuer l'étalonnage le cas échéant.

Impossibilité d'atteindre un niveau de chlore libre de 0,8 ppm

Augmenter la durée de filtration.

Augmenter le point de consigne ORP.

Vérifier le niveau d'acide isocyanurique de la piscine.

Vérifier que les agents réactifs de votre kit de test ne sont pas périmés.

Si la température ou le nombre d'utilisateurs augmente.

Si le pH est au-dessus de 7,8 il doit être ajusté.

Alarme AL3 : pompe de dosage à l'arrêt

Le délai maximal pour atteindre la consigne de pH ou d'ORP est atteint. La pompe de dosage pH ou de désinfectant est stoppée pour éviter un surdosage.

Veuillez procéder aux vérifications suivantes afin d'écarter toute défaillance du matériel comme suit :

Vérifier que le bidon de pH liquide ou de chlore liquide n'est pas vide.

Vérifier si le pH lu sur la machine correspond bien au pH de la piscine (utiliser une trousse d'analyse pH). Si ce n'est pas le cas, calibrer la sonde pH ou la changer, le cas échéant.

Vérifier que la pompe pH fonctionne normalement.

Vérifier et ajuster le temps AL3 en fonction de la taille de votre bassin.

Vérifier le bon fonctionnement de la pompe de chlore liquide.

Vérifier la sonde ORP à l'aide d'une solution étalon, remplacer la sonde ORP si nécessaire.

Pour faire disparaître ce message et réinitialiser le dosage, appuyer sur la touche

Affichage de l'électrolyse indique FLOW

Vérifier le câble du détecteur de débit.

°C °F Ti			Dureza (Calcio)	Ci	Alcalini-dad Total	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
			125	1,7	125	2,1
19	66	0,5	150	1,8	150	2,2
24	76	0,6	200	1,9	200	2,3
			250	2,0	250	2,4
29	84	0,7	300	2,1	300	2,5
34	94	0,8	400	2,2	400	2,6
			600	2,4	600	2,8
39	100	0,9	800	2,5	800	2,9

°C °F Ti			Dureza (cálcio)	Ci	Alcalini-dade Total	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
19	66	0,5	125	1,7	125	2,1
24	76	0,6	150	1,8	150	2,2
29	84	0,7	200	1,9	200	2,3
34	94	0,8	250	2,0	250	2,4
39	100	0,9	300	2,1	300	2,5
			400	2,2	400	2,6
			600	2,4	600	2,8
			800	2,5	800	2,9

°C	°F	Ti	Härte (Calcium)	Ci	Gesamt-alkalität	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
			125	1,7	125	2,1
19	66	0,5	150	1,8	150	2,2
24	76	0,6	200	1,9	200	2,3
			250	2,0	250	2,4
29	84	0,7	300	2,1	300	2,5
34	94	0,8	400	2,2	400	2,6
			600	2,4	600	2,8
39	100	0,9	800	2,5	800	2,9

°C °F Ti			Hardheid (Calcium)	Ci	Totale alkaliteit	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
			125	1,7	125	2,1
19	66	0,5	150	1,8	150	2,2
24	76	0,6	200	1,9	200	2,3
			250	2,0	250	2,4
29	84	0,7	300	2,1	300	2,5
34	94	0,8	400	2,2	400	2,6
			600	2,4	600	2,8
39	100	0,9	800	2,5	800	2,9

°C °F Ti			Durezza (Calcio)	Ci	Alcalinità Totale	Ai
12	53	0,3	75	1,5	75	1,9
16	60	0,4	100	1,6	100	2,0
			125	1,7	125	2,1
19	66	0,5	150	1,8	150	2,2
24	76	0,6	200	1,9	200	2,3
			250	2,0	250	2,4
29	84	0,7	300	2,1	300	2,5
34	94	0,8	400	2,2	400	2,6
			600	2,4	600	2,8
39	100	0,9	800	2,5	800	2,9

V1 : L, V2 : M, V3 : V

Les produits HAYWARD sont garantis contre tous défauts de fabrication ou de matière pendant 2 ans, à compter de la date d'achat. Toute demande d'application de la garantie devra s'accompagner de la preuve d'achat portant mention de la date. Nous vous conseillons donc de conserver votre facture.

Dans le cadre de sa garantie, HAYWARD choisira de réparer ou de remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du guide correspondant, de n'avoir subi aucune modification et de ne comporter que des pièces et composants d'origine. La garantie ne couvre pas les dommages dus au gel et aux produits chimiques. Tous les autres coûts (transport, main-d'œuvre, etc.) sont exclus de la garantie.

HAYWARD ne pourra être tenu pour responsable des dommages directs ou indirects résultant d'une installation, d'un raccordement ou d'une utilisation incorrects du produit.

Pour toute demande de bénéfice de la garantie et de réparation ou remplacement d'un article, contacter votre revendeur.

Le retour de l'équipement en usine ne sera accepté qu'avec notre accord préalable.

Les pièces d'usure ne sont pas couvertes par la garantie.
