SensoCommander - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Handmatige roterende laserniveau
Marque	Laserliner
Modèle	SensoCommander
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Lasergolflengte	635 nm
Laservermogen	< 1 mW
Nauwkeurigheid	± 0,2 mm/m
Rotatiesnelheid	0 – 120 tpm (variabel), 550 tpm voor ontvanger
Waterpassen	Handmatig (2 waterpaslibellen, nivelleerschroeven)
Lasermodi	Punt, rotatie, scanner, handontvanger
Loodrechte functie	Ja (gelijkertijd werken aan vloer/plafond)
Voeding	4 AA-batterijen (LR6) 1,5 V
Werktijd	Ongeveer 40 uur
Afmetingen (L x H x D)	175 x 150 x 135 mm
Gewicht (met batterijen)	678 g
Bedrijfstemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-10 °C tot 70 °C
Max. relatieve luchtvochtigheid	80 % (niet condenserend)
Max. werkhoogte	4000 m
Optionele ontvanger (SensoCommander 120)	Max. ontvangstbereik 120 m; voeding 2 AAA-batterijen (1,5 V); werktijd ~70 uur
Behuizingsmateriaal	Platform van spuitgietzink
SpotLite-markering	Ja (voorkomt parallaxfouten)
Montage op statief	Ja (schroefverbindingen 5/8")
Onderhoud	Reinigen met vochtige doek; batterijen verwijderen vóór langdurige opslag
EU-goedkeuring	Conform EMC-richtlijn 2014/30/EU en AEEA

Veelgestelde vragen - SensoCommander Laserliner

Hoe schakel ik de SensoCommander in en kies ik een modus?

Houd de Aan/Uit-knop 1 seconde ingedrukt om het apparaat in te schakelen. De rotatiemodus is standaard actief. Om naar de puntmodus te gaan, vertraag de snelheid tot de roterende kop stopt. Gebruik de toetsen Scanmodus en Handontvanger modus om te schakelen tussen de modi.

Welke batterijen gebruiken en hoe vervang ik ze?

Het apparaat gebruikt 4 AA (LR6) 1,5 V-batterijen. Open het batterijvak aan de onderkant van het apparaat en plaats de batterijen met de juiste polariteit. Als de rode LED constant brandt, vervang dan de batterijen.

Hoe stel ik de horizontale waterpassing in?

Plaats het apparaat op een stabiele ondergrond of statief. Gebruik de nivelleerschroeven A en B om de horizontale waterpasbel (X) te centreren. Pas vervolgens nivelleerschroef C aan om de verticale bel (Y) waterpas te stellen.

Hoe gebruik ik de handontvanger modus met de SensoCommander 120?

Activeer de handontvanger modus op het apparaat (de snelheid gaat naar 550 tpm). Schakel de SensoCommander 120-ontvanger in. Beweeg de ontvanger door de laserstraal tot het centrale display oplicht. Markeer de hoogte op de markeringsgleuf of gebruik de SpotLite-markering.

Hoe kalibreer ik de roterende laser?

Plaats het apparaat op gelijke afstand van twee muren (minimaal 5 m). Schakel het apparaat in puntmodus en markeer de punten A1 en A2. Breng het apparaat dichter bij de muur en markeer A3. Als het verschil tussen A2 en A3 groter is dan 0,2 mm/m, verwijder dan de doppen van de waterpaslibellen en stel bij met de meegeleverde inbussleutel tot de bel gecentreerd is. Herhaal dit voor de andere assen.

Wat zijn de belangrijke veiligheidsinstructies?

Kijk nooit rechtstreeks in de laserstraal (klasse 2). Vermijd het richten van de straal op mensen of dieren. Gebruik waarschuwingsborden in openbare ruimtes. Kijk niet met optische instrumenten in de straal. Bedek reflecterende oppervlakken. Houd het apparaat buiten bereik van kinderen.

Hoe reinig en onderhoud ik het apparaat?

Reinig het apparaat met een licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen, oplosmiddelen of schurende doeken. Verwijder de batterijen vóór langdurige opslag. Bewaar het apparaat op een droge en schone plaats.

Wat is het maximale bereik van de laser?

Het bereik is afhankelijk van de modus en omstandigheden. In punt- of rotatiemodus is de straal zichtbaar over lange afstanden (tientallen meters). Met de optionele ontvanger SensoCommander 120 bedraagt het ontvangstbereik tot 120 m.

Kan ik het apparaat buitenshuis gebruiken?

Ja, maar vermijd overmatige vochtigheid en extreme temperaturen. Het apparaat werkt van 0°C tot 50°C en is bestand tegen een maximale relatieve luchtvochtigheid van 80% (niet condenserend). In direct zonlicht kan de laserstraal minder zichtbaar zijn; gebruik de ontvanger om de detectie te verbeteren.

Hoe bevestig ik de ontvanger op een meetlat?

Gebruik de optioneel meegeleverde universele bevestigingsbeugel. Plaats de ontvanger in de beugel en schroef deze op de meetlat met de bevestigingsschroef. Om de ontvanger te verwijderen, draait u de snelkoppelingsknop in de richting van de pijlen los.

GEBRUIKSAANWIJZING SensoCommander Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de I aserinrichting doorgeeft.

Handmatige rotatielaser

• Exact horizontal uitlijnen
  -Extra vertical nivellering
  -Eenvoudige uitlijning van hellingen
  -Laser-modi: punct-, scan-, rotatie- en handontvangermodus
• Loodfunctie voor synchroon werken op vloer en plafond
• Speciaal platform van spuitgietzink zorgt voor duurzame stabiliteit
• SpotLite-Marking: voor de eenvoudige marketing van de referentiehoogte en de effectieve vermijding van parallaxfouten

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichn Niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag nicht meer worden gebruikt als een of meertere functies uittallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van classe 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichkuit de straal te bewegen.

Laserliner

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser Niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken要去en tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de Lichtbaan zo goed möglichk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2aar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

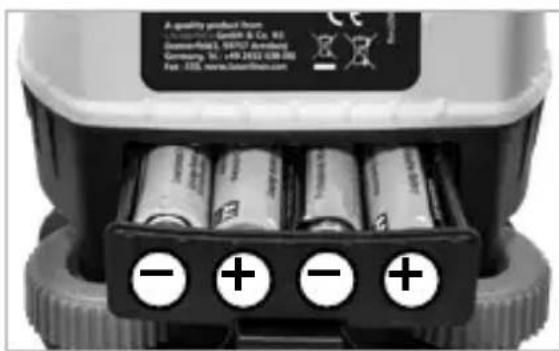

Plaatsen van de batterijen

Batterijvak openen en de batterijenvolgens de installaesymbolen inleggen. Let.daar bij op de correcte polarisatie

Stroomvoorziejning

Batterijen

Als de rode LED permanent knippert, moet de batterij worden verrangen.

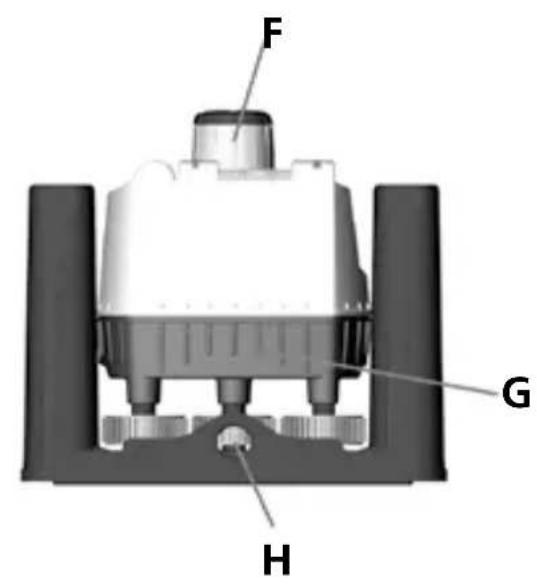

Aansluiting van een extern netstuk

Bij aansluiting van een extern netstuk worden de interne batterijen omgaan. Er{kennen geen accu's met het netstuk in de rotatie-eenheid worden geladen. Gebruik alleén een passende Laserliner-netadapter.

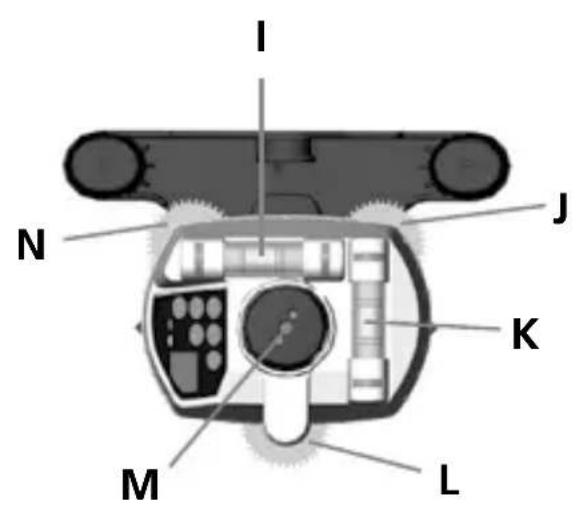

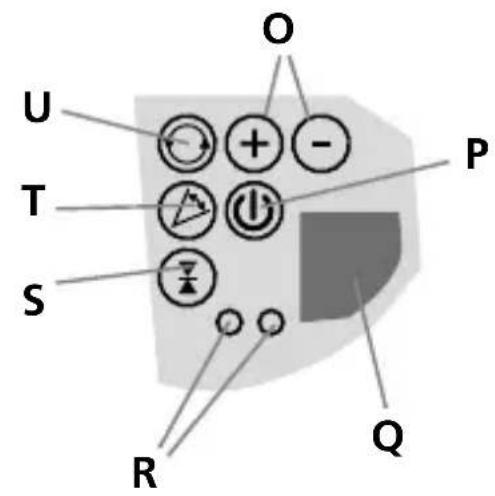

Bedieningsveld

SensoCommander - optionale toebehoren

De SensoCommander combineert de eigenschappen van laserontvanger en afstandsbediening.

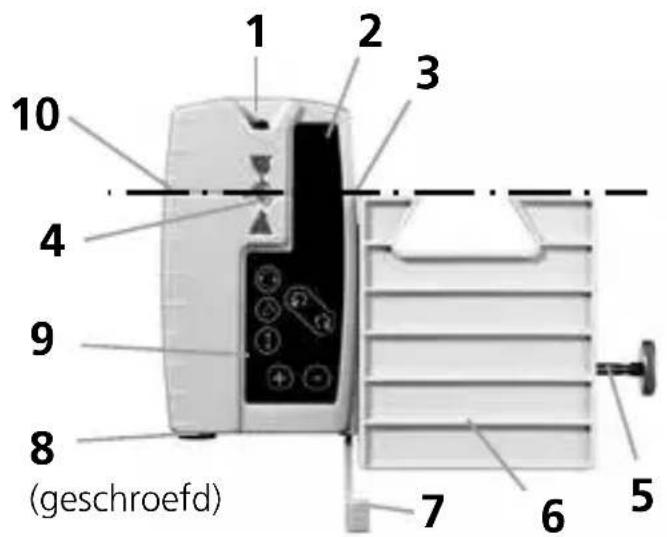

SensoCommander 120:

(Dioden ook achterkant)

1 Uitgang IR-signal
2 Ontvangstveld laserstraal
3 SpotLite Marking LED
4 LEDs
5 Bevestigingschroef
6 Universele houder
7 Bevestigingshendel
8 Batterijvak
9 Bedieningsveld
10 Rondomlopende markeergroef

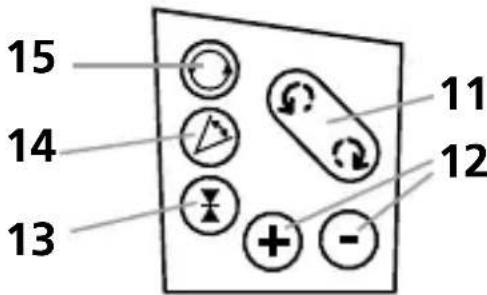

Bedieningsveld SC 120

11 Positie
12 Snelheid / volume / hoekbereik
13AAN/UIT-toets Modus handmatige / omschakeling: fijnbereik vrije hand bereik
14 Scan-modus
15 Rotatie-modus

！

De laserontvanger gebruiken in 2 tolerantie bereiken: fjn en vrijhand bereik. Bij de SensoCommander 120 worden die bereiken door de LED's aangeduid. Fijn= groen, vrijhand=orange.

Werken met de SensoCommander (optioneel)

De SensoCommander kan de laserstraal tot grotere afstand terug vinden. Beweeg de SensoCommander door de laserstraal op -en neerwaarts totdat het middelste teken verschijnt. Markeer nu op de meethoogte van de omlopende markingsinkeping. De SpotLite duidt bijkomend de meethoogte aan.

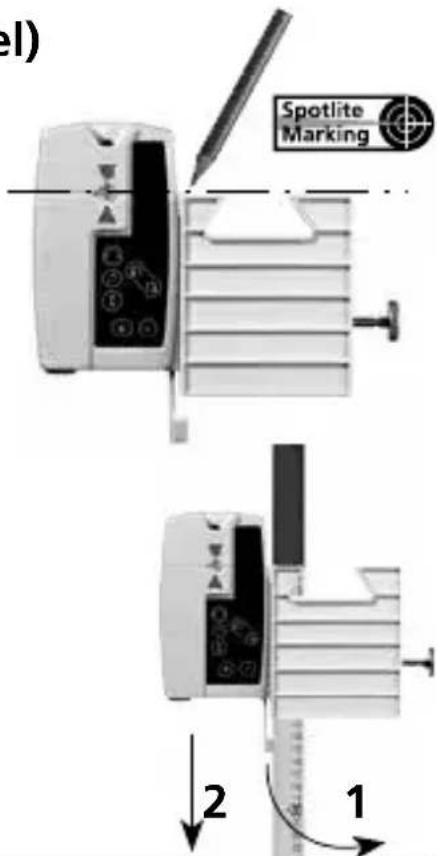

Universeel houder (optioneel):

De ontvanger kan d.m.v. de universeel houder aan de meetlatten bevestigd worden. Daarvoor de houder aan de laserontvanger schuiven en aan demeetlat d.m.v. de bevestigingsschroef vast schroeven. Om de ontvanger van de houder te scheiden, de snelklem in de richting van de pij duwen.

Horizontal waterpas stellen

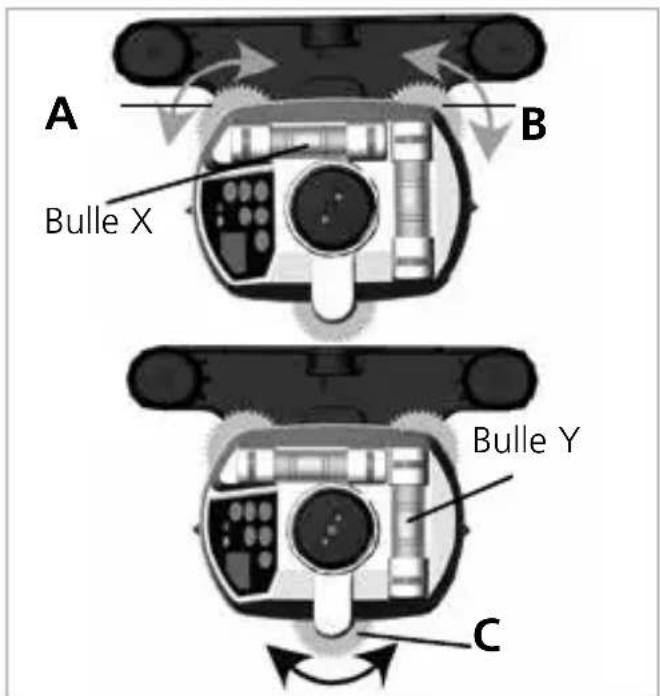

Begin de libel (X) door draaien aan denivellerschroeven (A) en (B) waterpasta stellen.

Kijk algtd loodrecht op de libellen om fouten bij het aflezen te vermijden.

Draai nu de niveleerschroef (C) om libel (Y) waterpas te stellen.

Herhaal indien nodig alle stappen.

Vertical waterpas stellen

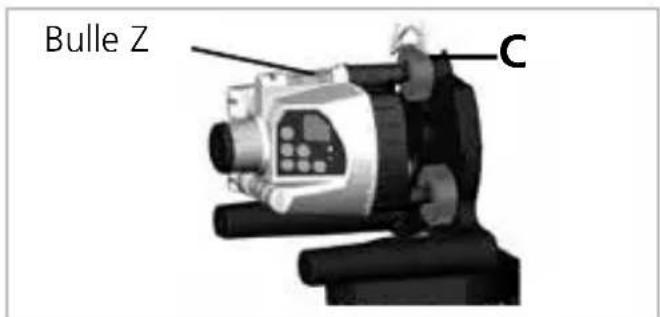

Plaats de BCM verticaal op zijn integrale grepen of bevestig de BCM op een statief. Stel nu alleen libel (Z) waterpas met niveilleerschroef (C).

Bediening

BCM aanzetten:

Toets "Aan/Uit" 1 sec. ingedrukt houden, de kop van de BCM begint te draaien, de rotatiemodus is geactiveerd.

1. Punt-modus:

De rotatielaser zendt over een zeer grote afstand een puntnauwkeurige laserstraal. Om in de punt-modus te komen vermindert u de snugheid met tot nul

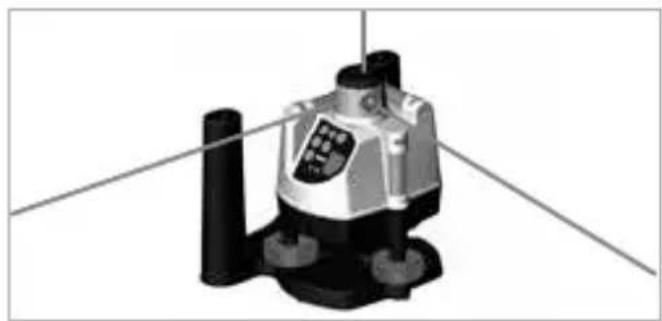

Positie veränderen

aan de rotatielaser

met SensoCommander

2. Scan-Modus:

Er kan een Lichtintensief segment van verschillende grotte en positie worden ingesteld.

Modus activeren

aan de rotatielaser

met SensoCommander

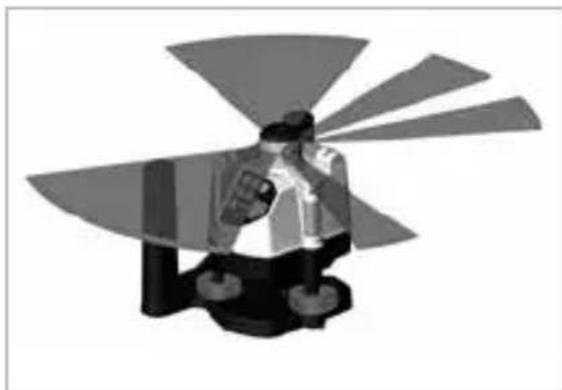

Positie veränderen

aan de rotatielaser

met SensoCommander

Scan-hoek veranderen

- aan de rotatielaser
met SensoCommander

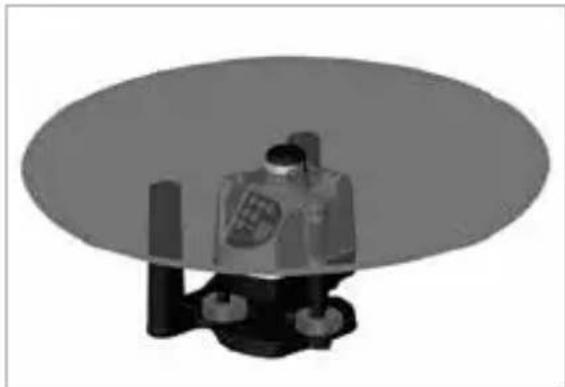

3. Rotatiemodus:

Een laserstraal die 360^ draait met een toerental tot 200 tpm.

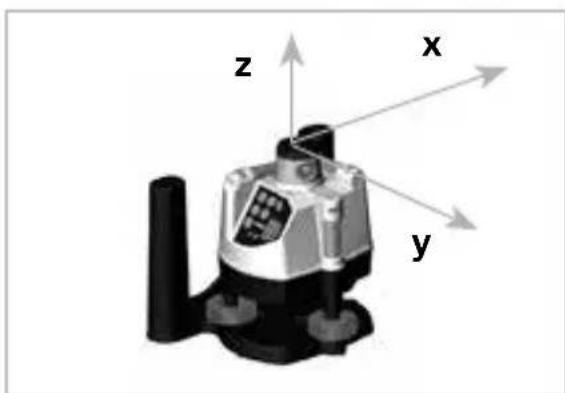

Modus activeren

aan de rotatielaser
met SensoCommander

Snelheid veranderen

aan de rotatielaser
met SensoCommander

4. Handmatige ontvangst-modus:

Optimale ontvangstkwaliteit door constant hoop toerental (maximale snelheid = 500 tpm).

Modus activeren

aan de rotatielaser
met SensoCommander

Aanwijzing voor alle modi: De rode LED brandt wanner een einde van een bereik worden bereikt (bijv. maximum toerental, grootste scan-hoek etc.).

Kalibratie controle voorbereiden

U kan de kalibrering van de laser controeren. Plaats het toestel in het midden:tussen twee muren die minstens 5 meter van mekaar verwijderd zichn. Schakel het toestel in en bepaal de markingspunten met behulp van de SensoLite. Gebruik voor de optimale controle a.u.b. een statief.

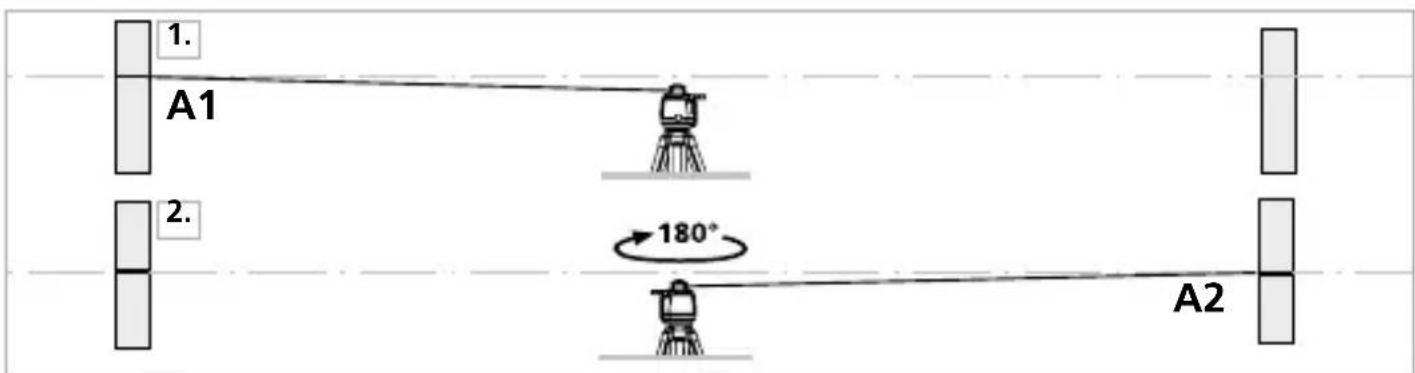

1. Markeer punt A1 op de wand.(Gebruik de puntmodus)
2. Draai het toestel 180^ om en markeer het punt A2. Tussen A1 en A2 heeft u nu een horizontale referentie.

Kalibratie controlleden

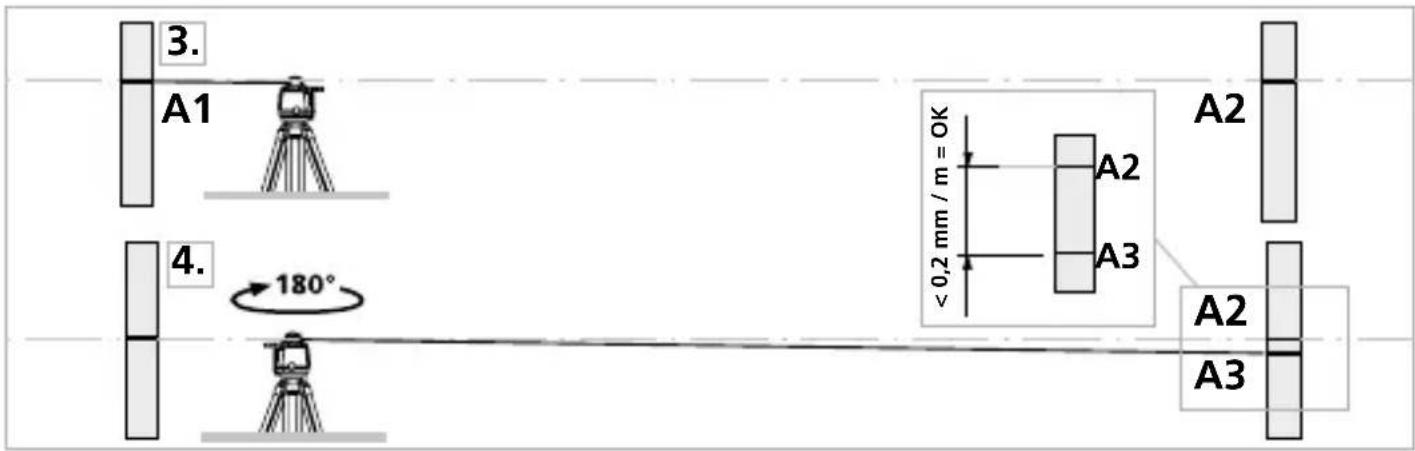

1. Plaats het toestel zoicht mogelijk gegen de wand ter hoogte van punt A1. Richt het toestel uit op de X-as.

Markee nu nivelleerschroef A of B als referentieschroef. Lijn het apparaat nuuit met de andere nivelleerschroeven.

1. Draai het toestel verwolgens 180^ en markeer punt A3. Het verschil:tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.
2. Herhaal punt 3 en 4 voor de Y-as voor volledige controle.

Wanner bij de X-, Y- of Z-as het verschilussen sunt punct A2 en A3 groteris dan aangegeven als tolerantie nl. 0,2mm / m is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar of voer de kalibratie zich uit met behulp van de volgende handleiding.

Kalibratie uitvoeren

1. Nadat u de stappen 1 t/m 4 hebt uitgevoerd en dus de punten A2 (referentie) en A3 (afwijking) hebt berekend, brengt u met behulp van de dievenovereenkomstige niveilleerschroeven punt A3 in overeenstemming met punt A2. Tijdens dit proces beweegt de luchtbel van de libeluit de centrale positie maar opzij.
2. Verwijder de beschermkapjes opzij van de libel. Kalibreer de libel via de nu toegankelijkke kalibreerschroeven (gebruik hiervoord bijgeleverde inbussleutel SW 2,5). De kalibratie is afgesloten wanner de luchtbel weeer gecentreerd is.
3. Herhaal deze stappen voor de overige assen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd nicht gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veränderingen voorbehouden. 20W46)
Nauwkeurigheid ± 0,2 mm / m
Nauwkeurigheid Straaldeker 20"
Toerental rotatie 0 ... 120 o/min variabel, 550 o/min voor ontvanger
Nivellering manueel
Lasergolfänge	635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning 4 x 1,5V LR6 (AA)
Gebruiksduur ca.40 uu
Werkomstandigheden 0°C ... 50°C	luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -10°C ... 70°C	luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 175 x 150 x 135 mm
Gewicht 678 g (incl. batterijen)
SensoCommander 120 (optional)
Ontvangstbereik laser tot 120 m
Stroomvoorziejning 2 x 1,5V LR03 (AAA)
Gebruiksduur ca. 70 uu

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese rechtlijk voor oude elektrische en elektronische apparatuur geschaffen verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AAV
