BRUGSANVISNING SensoCommander Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af davon vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis davon overdrages til en ny bruger.

Manuel rotationslaser

• Nogagtg horisontal indjustering
• Yderligere lodret nivellering
  Nem indstilling af haeldninger
  -Lasermodi:punkt-,scannings-,rotations- og händmodtagermodus
• Lodfunktion til parallelt arbejde på gulv og loft
• Speciel zinkstobt platform sikrer langvarig stabilitet
• SpotLite-Marking: Effektiv forebyggelse af parallaksefejl og nem markingaf referencehobjden

Alminderige sikkerhedshenvisninger

• Apparatet mA kun bruges til det tiltænkte anvendelseformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgængeligt for børn.
• Ombygning aller ændring af apparatet er/DDt og vil medfore, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet på ikke anvendes længere, hvis en uller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas pà: Undgà at se ind i en direkte aller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.

• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra stralen.

• Laserstrålen eller dens refleksioner på aldrig detragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...)

• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, sä länge der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen sövidt muligt begræenses af afspärringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-directiv 2014/30/EU
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i naerheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirusing eller fejl i eller pga. elektronisk udstyr er til stede.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på 1-2 År. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

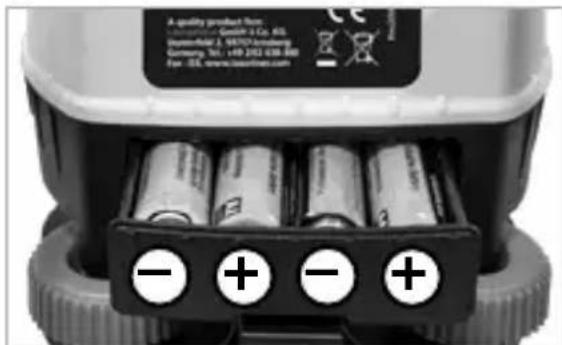

Isætning af batterier

Batterihuset abnes og batteriernesaettes i som angivet ved symbolerne. Laget lukkes omhyggeligt.

Strømforsyning

Batterier

Hvis den rode LED blinker til stadighed, kal batteriet skiftes.

Tilslutning af et eksternt netmodul

Ved tilstnuting af et internt netmodul bliver de interne batterier passiveret. Der kan/DDKE oplades nogen akku med net-modulet i rotationsmodulet.

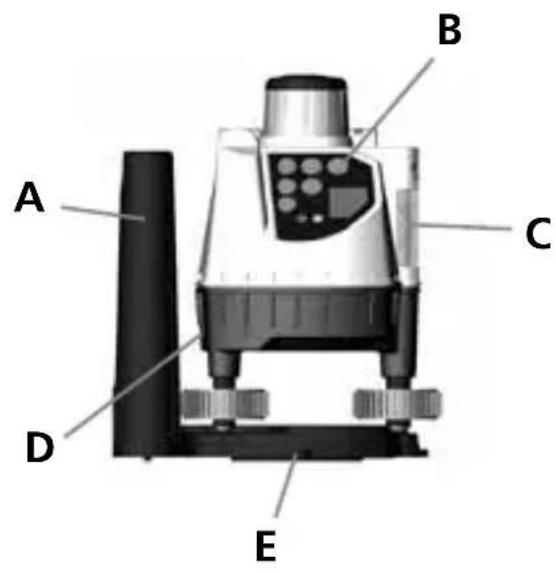

Betjeningsfelt

A Integralgrep
B Tastatur
C Vertikal-libelle Z
D Batterirum
E Geindtilslutnin 5/8"
F Rotationshoved
G Batterirum
H Geindtilslutnin 5/8"

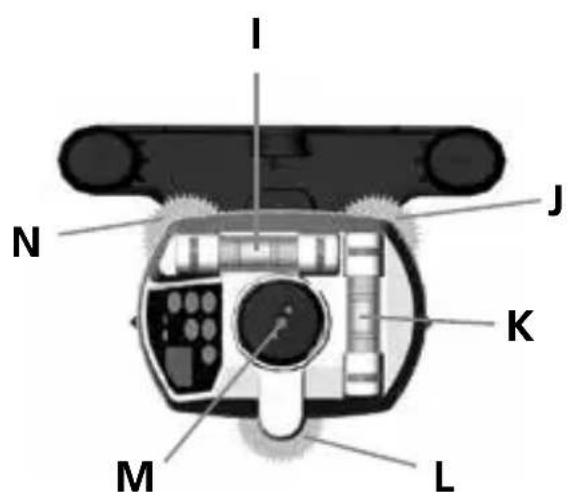

Horizontal-libelle X
Nivellerings-skrue B
K Horizontal-libelle Y

L Nivellerings-skrue C
M Laserlodstrale
N Nivellerings-skrue A
O Hastighed / vinkelområde
P Ind / Ud
Q IR-modtagefelt
R LED's
S Handmodtager-modus
T Scan-modus
U Rotations-modus

SensoCommander - Tilbehør som ilkøb

SensoCommander fungerer som bade fjernbetjening og lasermodtager

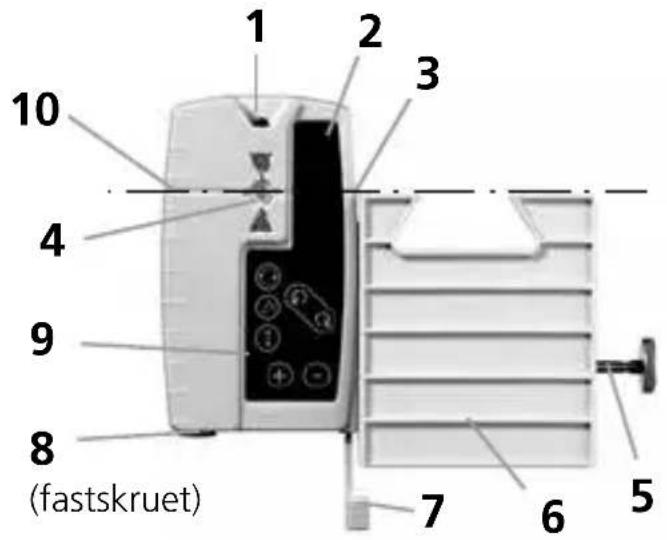

SensoCommander 120:

(Dioder ogsa pa bagsiden)

1 Udgang IR-Signal
2 Modtagerfelt laserstråle
3 SpotLite Marking LED
4 LED
5 Befaestningsskrue
6 Universal-holder
7 Befastringshandtag
8 Batteridaeksel
9 Tastatur
10 Omlobende markingsnot

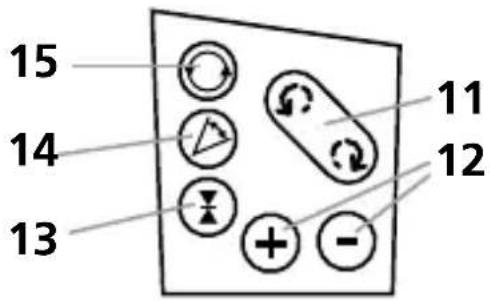

Betjenngsfelt SC 120

11 Position
12 Hastighed / lydstyrke / vinkelområde
13TIL/FRA-knap
Handmodtager-modus / Omstilling: Finindstilling Frihandsbrug
14 Scan-modus
15 Rotations-modus

Sensoren har 2 toleranceområder, fin og grov. På SencoCommander 120 vises tolerancen med lysdioder: fin = grøn; grov = orange.

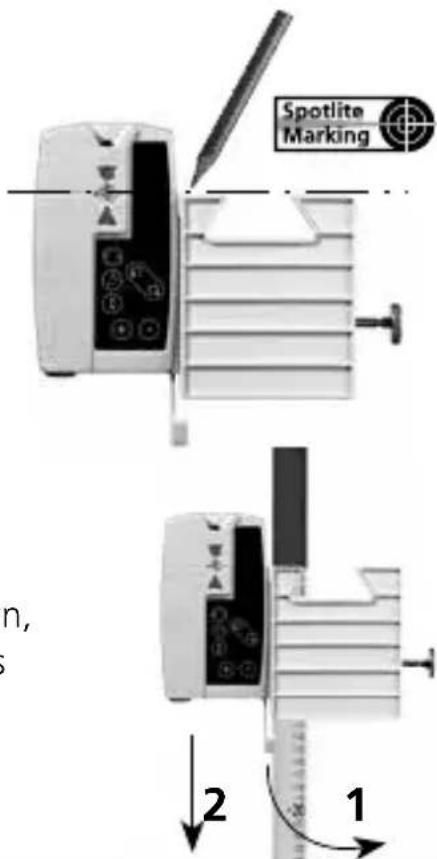

Brug af SensoCommander (flere typ)

Skal laserplanet søges på afstand, bevæges sensoren op og ned, indtil displayet markerer "Stråle i centrum". Laserplanet markeres med blåt lys (SpotLite), njr strålen er i centrum.

Universalbeslag med lynklemme (flere typ):

Modtag kan fastgøres på stadiet med universalbeslaget. Beslaget skydes ind i modtagerens not og fastgøres på stadiet med klemskruen. Skal beslaget frigøres fra modtageren, trykkes lynklemmen i pil-retningen (1), og modtageren skydes nedad (2).

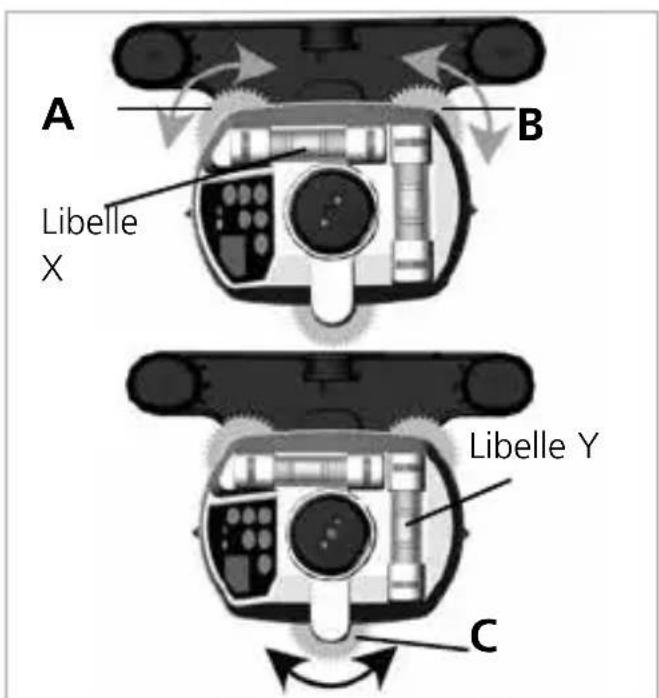

Horizontal nivelling

Der begyndes med at nivellere libellen (X) ved drejning pa nivelleringsskruer (A) og (B).

Se altid lodret ned på libellerne for at undgå aflænsningsfejl.

Drej nu pa nivelleringsskruen (C) for at nivellere libellen (Y).

Den samlede proces gentes,
dersom det er nødvendigt.

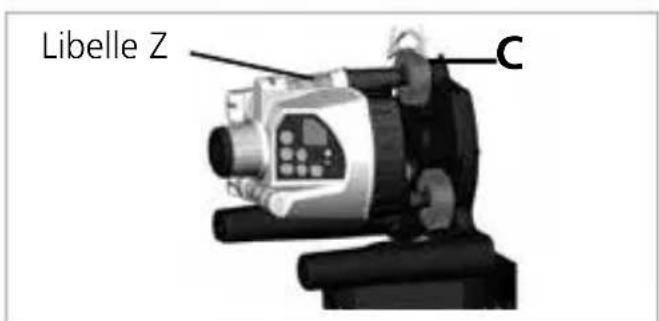

Vertikal nivellering

BCM stilles vertikalt på sine integralgrep, eller BCM befaestes på et stativ. Nu nivelleres kun libellen (Z) med nivelleringsskruen (C).

Brug

BCM taendes:

Taste "Taend/sluk" trykkes i et sekund, BCM's hoved begynder at dreje, rotations-modus er aktiveret.

1. Punkt-modus:

Rotationslaseren udsender over en meget stor afstand en punkt-nogjagtig laserstrale. For atkommen ind i punkt-modus, reduceres hastigheden med til nul

Position ændres

På rotationslaseren

med SensoCommander

2. Scan-modus:

Der kan indstilles et lysintensivt segment af forskellig bredde og og position.

Modus aktiveres

På rotationslaseren

med SensoCommander

Position ændres

På rotationslaseren

med SensoCommander

Scan-vinkel ændres

På rotationslaseren

med SensoCommander

Laserliner

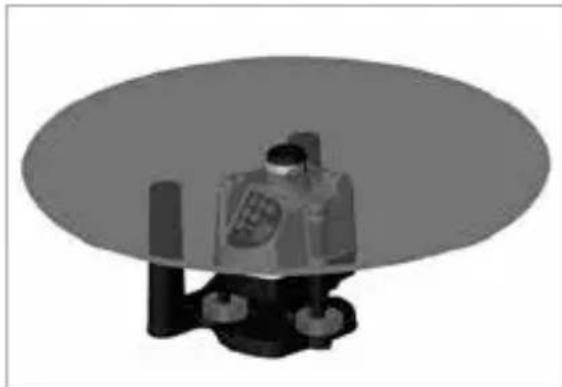

3. Rotations-modus:

En laserstrale, der drejer sig med 360^ med et omdrejningstal pa indtil 200 RPM.

Modus aktiveres

På rotationslaseren
med SensoCommander

Andering af hastigheden

På rotationslaseren
med SensoCommander

4. Handmodtager-modus:

Optimal modtagekvalitet i kraft af konstant højt omdrejningstal (Højeste hastighed = 500 RPM).

Modus aktiveres

På rotationslaseren
med SensoCommander

Henvisning for alle modi: Den rode LED lyser, nár enden af et område nås (eks.maksimalt omdrejningstal, største scan-vinkel o.s.v.)

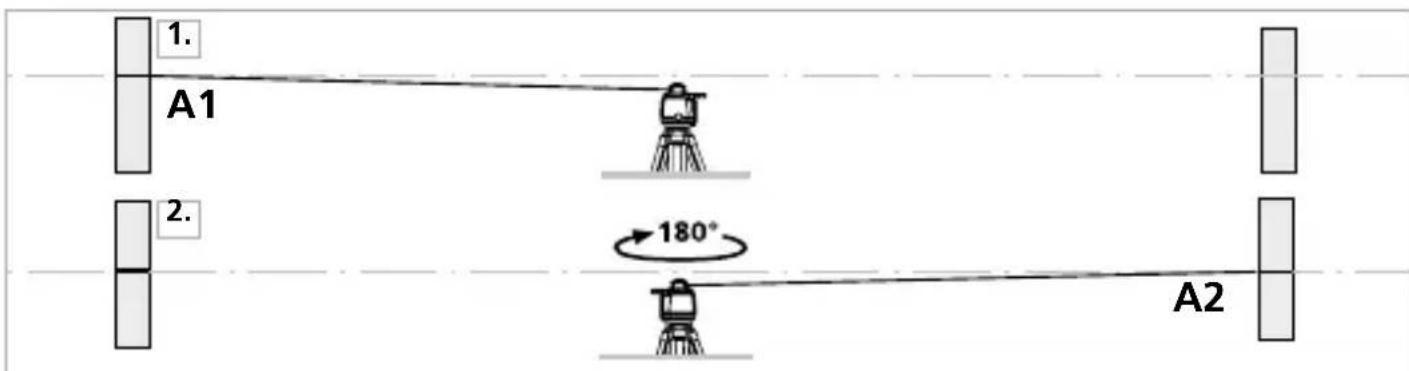

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gores med jævne mellemrum- opstilles laserenmidt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Tænd for instrumentet og marker punkterne med SensoLite. Til optimal kontrol anbefales at anvende et stativ.

1. Markér laserplanet A1 på væggen. (Anvendelse af punktmodus)
2. Drej enheden 180^ , og marker punkt A2.

Mlemem A1 og A2 har man nu en horizontal reference.

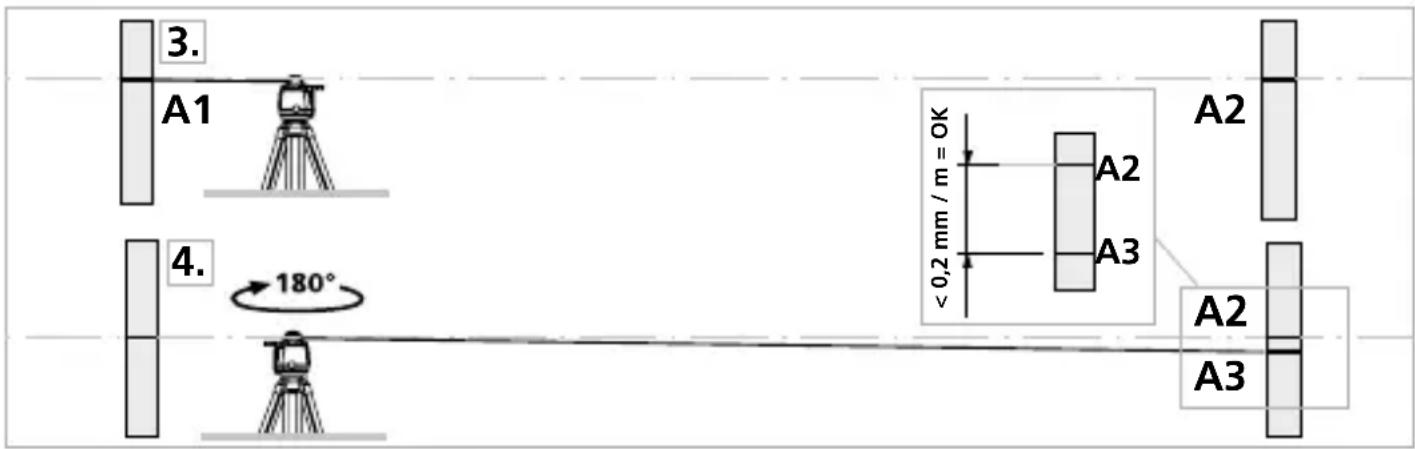

Kontrol af retvisning

1. Anbring enheden sā tæt som muligt på væggen i hjode med det markerede punkt A1, indjustér encheden i henhold til X-aksen.

Markér enten nivelleringsskrue A aller B som referenceskrue. Indjustér kun encheden med de andre nivelleringsskruer.

1. Drej encheden 180^ , indjustér encheden i henhold til X-aksen, og markér punkt A3. Forskellen mullem A2 og A3 er tolerancen i X-aksen.
2. Gentag pkt. 3. og 4. til kontrol af Y-eller Z-aksen.

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,2mm / m fra hinanden, skal der foretages en justering. Kontakt dadin forhandler eller kundeservice hos UMAREX-LASERLINER,ller udfør selv kalibreringen ved hjælp af følgende vegledning.

Sādan udføres kalibrering

1. När man har udført pkt. 1. til 4. og dermed har bestemt punkt A2 (reference) og A3 (tolerance), skal man ved hjælp af de tilhørende nivelleringsskruer på punkt A2 til at dække punkt A3. Under denne proces vandrer luftboblen i libellen ud af midterpositionen til den ene side.
2. Fjern hætterne på sideren af libellerne. Med de nu blotlagte kalibreringsskruer kalibrerer man libellen (brug den medleverede unbraconøgle SW 2,5); kalibreringen er fuldendt,ningarluftboblen i libellen atter stär i midten.
3. Gentag donne fremgangsmade for de øvrige akser.

Kalibreringsskruer

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,ogmanskalundladebrug af rengorings-,skure- og oplosningsmidler.Batterierne skal tages ud inden laengere opbevaringsperioder.Apparatet skal opbevaresp et rent og tortsted.

Tekniske data (Forbehold for tekniske ændringer. 20W46)
Nøjagtighed ± 0,2 mm / m
Stråledeler 20"
Rotationshastighed 0 ... 120 U/min variabel, 550 U/min for modtager
Nivellering manuel
Laserbølgelængde	635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning 4 x 1,5V LR6 (AA)
Drifttid ca. 40 timer
Arbejdsbetingelser 0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 175 x 150 x 135 mm
Vægt 678 g (inkl. batterier)
SensoCommander 120 (flere typ)
Modtagelsesområde laser maks. 120 m
Strømforsyning 2 x 1,5V LR03 (AAA)
Drifttid ca. 70 timer

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AAV

！
