BEDIENUNGSANLEITUNG SensoCommander Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Manuelle Rotationslaser

• Exaktes horizontally Ausrichten
• Zusätzliches vertikales Nivellieren
  -Einfaches Ausrichten von Neigungen
  -Laser-Modi:Punkt-,Scan-,Rotations- und Handempfängermodus
• Lotfunktion für synchrones Arbeitsen an Boden und Decke
• Spezielle Zinkdruckguss-Plattform gewährleistet Langzeitstabilität
• SpotLite-Marking: Effektive Prävention von Parallaxenfehlern und einfaches Markieren der Referenzhöhe

Allgemeine Sicherheitseinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen!
Laserklasse 2
<1 mW·635 nm
EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahlblicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

Laserliner

• Betrachten Sie den Laserstrahl oder die Reflectionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
  Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschildierung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit ihrem Handler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Einlagen der Batterien

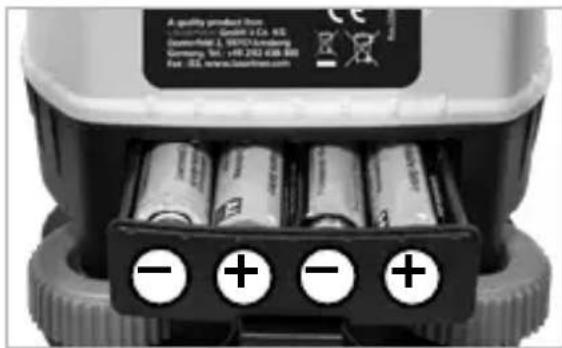

Batteriefach öffnen und Batterien gemäß den Installationssymbolen einlagen. Dabei auf korrekte Polarität achten.

Stromversorgung

Batterien

Wenn die rote LED ständig blinkt, muss die Batterie gewechselt werden.

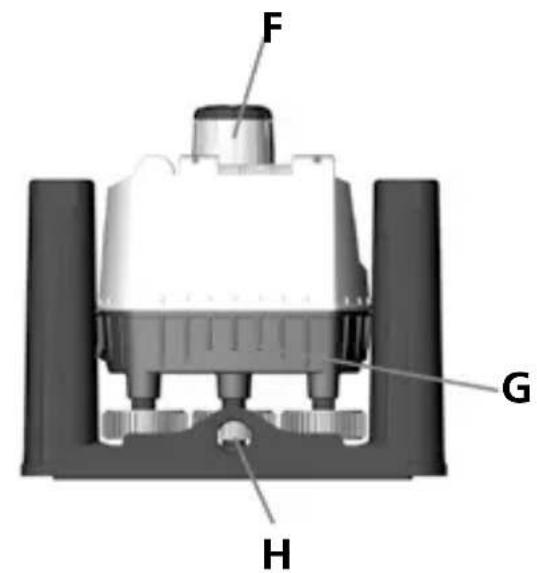

Anschluss eines externen Netzteils

Bei Anschluß eines externen Netzteils werden die internen Batterien überbrücken. Es können keine Akkus mit dem Netzteil in der Rotationseinheit geladen werden.itte nur ein passendes Laserliner Netzteil verwenden.

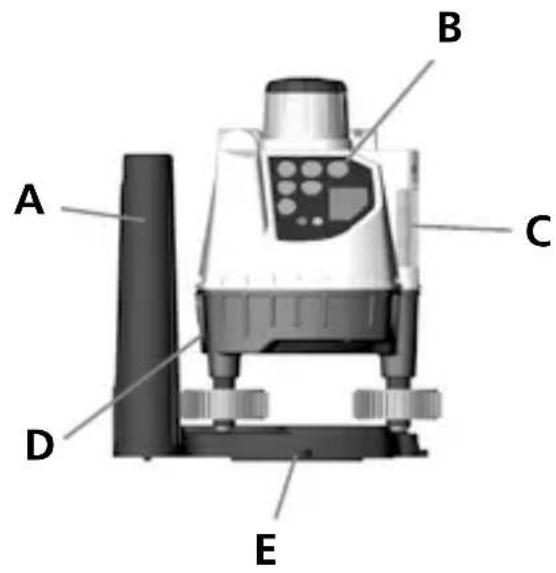

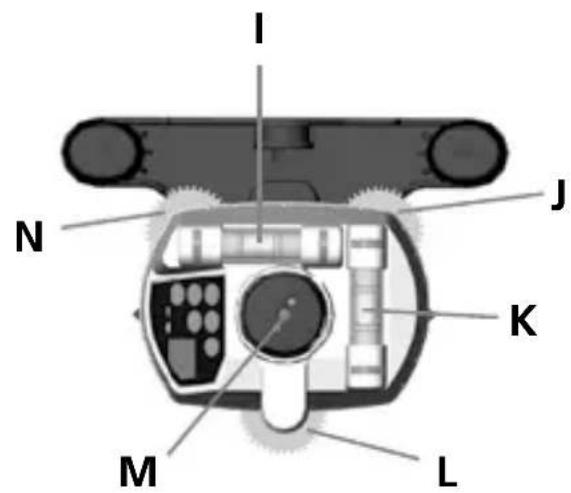

A Integralgriffe

B Bedienfeld

C Vertikallibelle Z

DBatteriefach

EGewindeanschluss5/8"

F Rotationskopf

G Batteriefach

HGewindeanschluss5/8"

Horizontallibelle X

J Nivellierschraube B

K Horizontallibelle Y

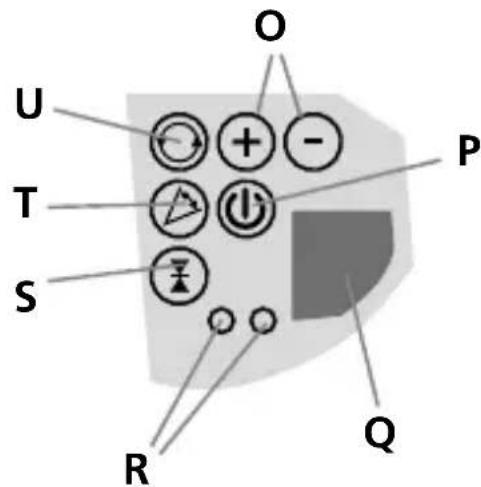

Bedienfeld

L Nivellierschraube C

M Laserlotstrahl

N Nivellierschraube A

O Geschwindigkeit / Winkelbereich

P Ein/Aus

Q IR-Empfangsfeld

R LED's

S Handempfänger-Modus

T Scan-Modus

U Rotations-Modus

SensoCommander (optional) - Zubehör

Der SensoCommander vereinigt Fernbedienung und Laserempfänger.

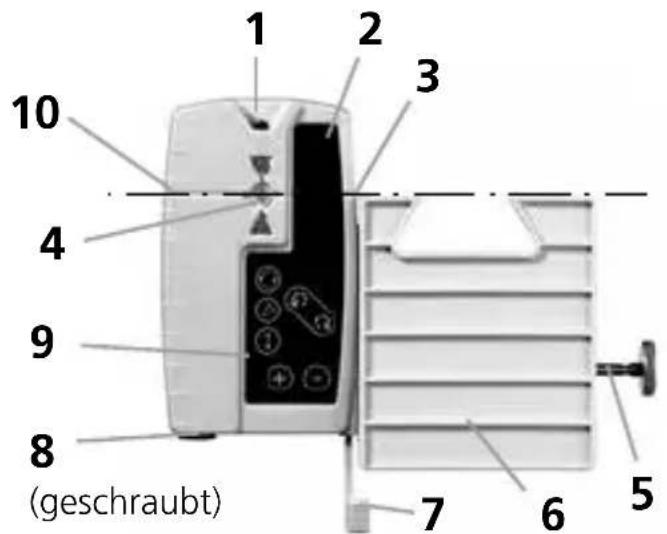

SensoCommander 120:

(Dioden auch auf der Rückseite)

1 Ausgang IR-Signal
2 Empfangsfeld Laserstrahl
3 SpotLite Marking LED
4 LED-Anzeige
5 Befestigungsschraube
6 Universalhalterung
7 Befestigungshebel
8 Batteriefach
9 Bedienfeld
10 Umlaufende Markierungsnut

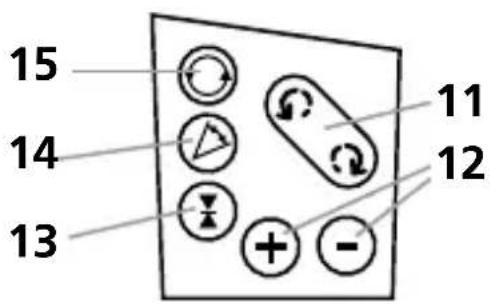

Bedienfeld SC 120

11 Position
12 Geschwindigkeit / Lautstärke / Winkelbereich
13AN-/AUS-Taste

Handempfänger-Modus / Umschaltung:

Feinbereich

Freihandbereich

14 Scan-Modus
15 Rotationsmodus

Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und Freihandbereich. Am SensoCommander 120 werden die Bereiche durch die LED's angezeigt: Feinbereich grün, Freihandbereich orange.

Arbeiten mit dem SensoCommander (optional)

Der SensoCommander kann den Laserstrahl auf großer
Distanz erkennen.itte bewegen Sie den SensoCommander
durch den Laserstrahl auf- und abwarts, bis die mittlere
Anzeige erscheint. Markieren Sie nun die Messhhe an der
umlaufenden Markierungsnut.
Das SpotLite zeigt zusammen die Messhhe an.

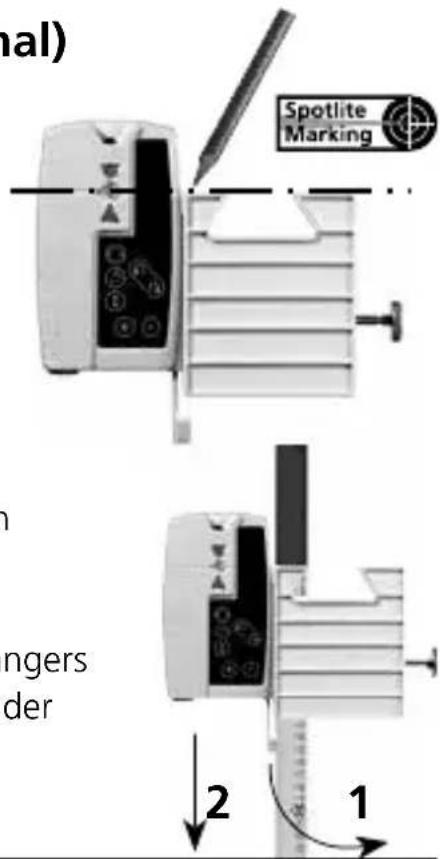

Universalhalterung (optional):

Der Empfänger kann mit der Universalhalterung an Messlatten befestigt werden. Dafür die Universalhalterung an den Laserempfänger einschieben und an der Messlatte mittels Befestigungsschraube festschrauben. Zum Trennen des Empfängers von der Universalhalterung die Schnellarretierung in Richtung der Pfeile lose.

Horizontal nivellieren

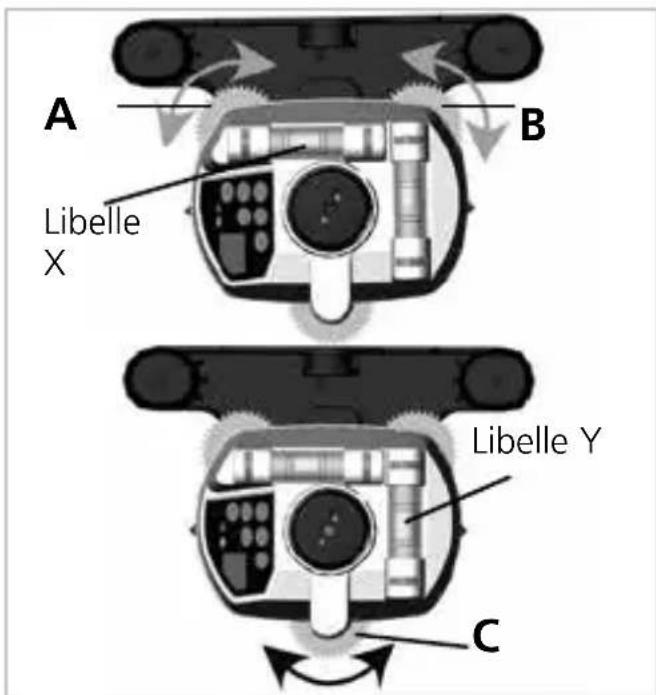

Beginnen Sie die Libelle (X) durch Drehen an den Nivellierschrauben (A) und (B) zu nivellieren.

Sehen Sieitte immer senkrecht auf dieLibellen,um einen Ablese fehler zu vermeiden.

Drehen Sie nun an der Nivellier schraube (C), um die Libelle (Y) zu nivellieren.

Wiederholen Sie den gesamten Vorgang wenn notig.

Vertikal nivellieren

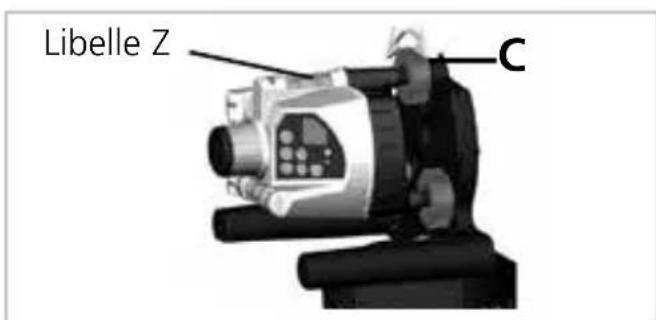

Stellen Sie den BCM vertikal auf seine Integralgriffe oder befestigen Sie den BCM auf einem Stativ. Nivellieren Sie jetzt nur die Libelle (Z) mit der Nivellierschraube (C).

Bedienung

BCM einschalten:

Taste "Ein/Aus" 1 sec. gedrückt halten, der Kopf des BCM beginnnt zu drehen, der Rotationsmodus ist aktiviert.

1. Punkt-Modus:

Der Rotationslaser sendet über eine sehr große.
Distanz einen punktgenauen Laserstrahl aus.
Um in den Punkt-Modus zu gelangen,
reduzieren Sie die Geschwindigkeit mit der
Minus-Taste auf Null

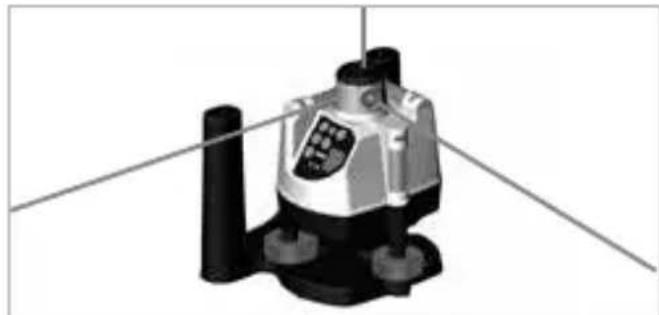

Positionändern

am Rotationslaser

mit SensoCommander

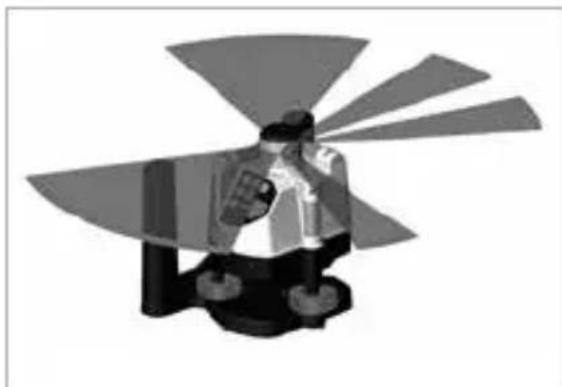

2. Scan-Modus:

Es kann ein Lichtintensives Segment von unterschiedlicher Breite und Position eingestellt werden.

Modus aktivieren

am Rotationslaser

mit SensoCommander

Positionändern

am Rotationslaser

mit SensoCommander

Scan-Winkeländern

am Rotationslaser

mit SensoCommander

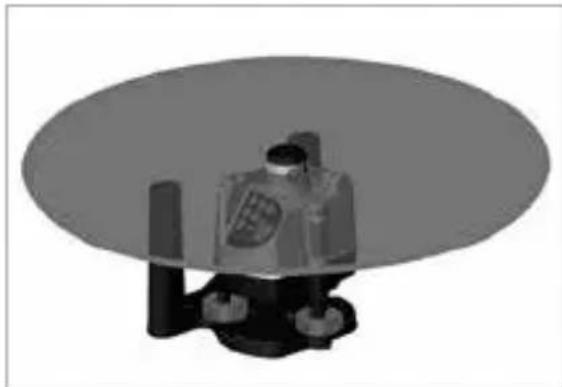

3. Rotations-Modus:

Ein sich um 360^ drehender Laserstrahl mit einer Drehzahl bis 120 RPM

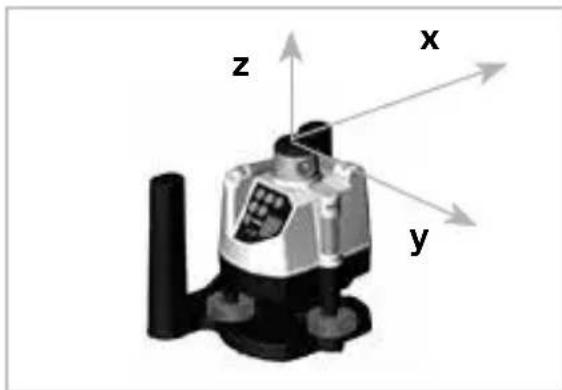

Modus aktivieren

am Rotationslaser
mit SensoCommander

Geschwindigkeitändern

am Rotationslaser
mit SensoCommander

4. Handempfänger-Modus:

Optimale Empfangsqualität durch konstant hohe Drehzahl (Höchstgeschwindigkeit = 550 RPM).

Modus aktivieren

am Rotationslaser
mit SensoCommander

Hinweis für alle Modi: Die rote LED leuchtet, wenn ein Bereichsende erreicht wurde (z.B. maximale Drehzahl, größter Scan-Winkel etc.).

KalibrierungsüberprüfungVBoreiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in der Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Nivellieren Sie das Gerät und schalten es ein. Zur optimalen Überprüfungitte ein Stativ verwenden.

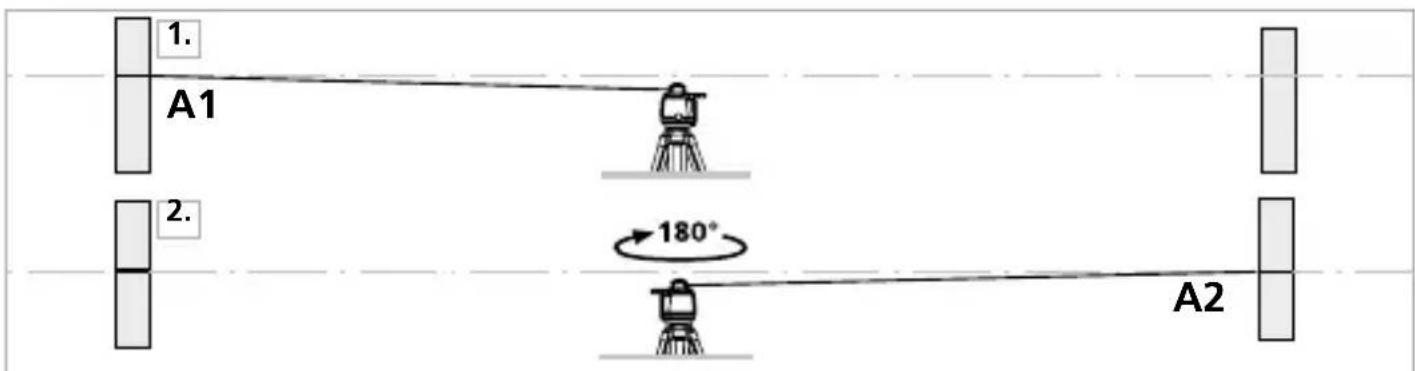

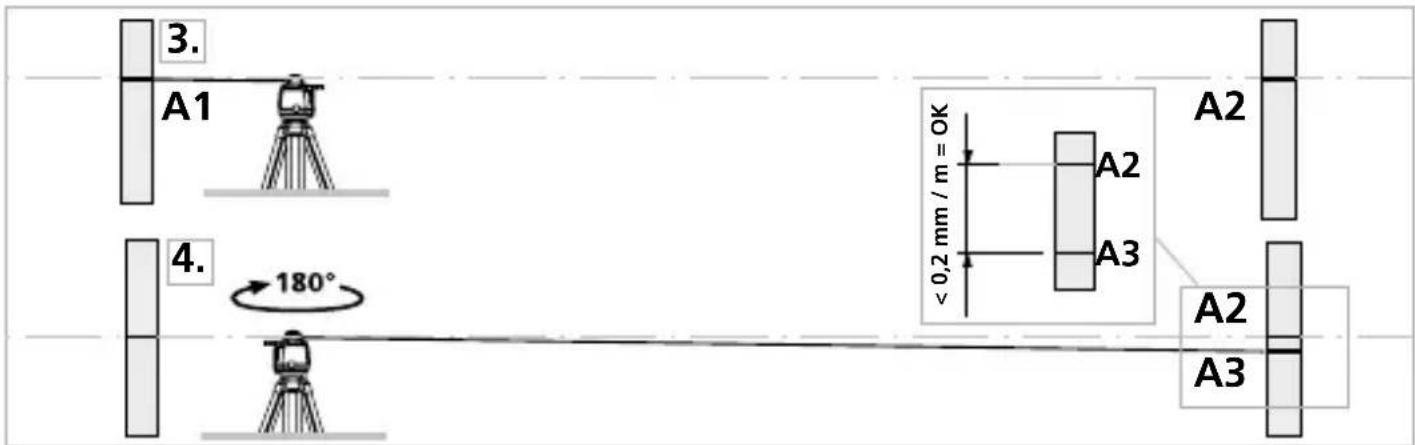

1. Markieren Sie Punkt A1 auf der Wand. (Nutzen sie den Punktmodus)
2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1, richten Sie das Gerät auf die X-Achse aus.

Markieren Sie entweder Nivellierschraube A oder B als Referenzschraube. Richten Sie das Gerät nur mit den anderen Nivellierschrauben aus.

1. Drehen Sie das Gerät um 180^ , richten Sie das Gerät auf die X-Achse aus und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Abweichung der X-Achse.
2. Schritt 3. und 4. für die Überprüfung der Y- bzw. Z- Achse wiederholen.

Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Wenden Sie sich an ihren Fachhändler oder an die Serviceabteilung von UMAREX-LASERLINER oder führen Sie die Kalibrierung mit Hilfe der folgenden Anleitung selbst durch.

Kalibrierung durchführren

1. Nachdem Sie die Schritte 1. bis 4. ausgeführht haben und damit die Punkte A2 (Referenz) und A3 (Abweichung) ermittelt haben, bringen Sie mit Hilfe der entsprechenden Nivellierschrauben Punkt A3 zur Deckung mit Punkt A2. Wahrend theses Vorgangs wandert die Luftblase der Libelle aus ihrerzentralen Lage seitlich ab. Kalibriersc
2. Entfernen Sie die Schutzkappen seitlich der Libellen. Kalibrieren Sie mit den freilegegten Kalibrierschrauben die Libelle (verwenden Sie den beigefugten Inbusschluss SW 2,5) Die Kalibrierung ist abgeschlos sen, wenn die Luftblase der Libelle wieder zentriert ist.
3. Wiederholen Sie diese Schritte für die übrigen Achesen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 20W46)
Genauigkeit ± 0,2 mm / m
Genauigkeit Strahlteiler 20"
Rotationsdrehzahl 0 ... 120 U/min variabel, 550 U/min für Empfänger
Nivellierung manuell
Laserwellenlänge	635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer ca. 40 Std.
Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitsstühe max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 175 x 150 x 135 mm
Gewicht 678 g (inkl. Batterien)
SensoCommander 120 (optional)
Empfangsbereich Laser max. 120 m
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 70 Std.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AAV
