GEBRUIKSAANWIJZING POWDP15600 PowerPlus

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BOORMACHINES 6
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
7.1 Batterijen 7
7.2 Laders 8
8 EIGENSCHAPPEN 8
8.1 Li-ion batterij (4) 8
9 (VOOR) GEBRUIK 8
9.1 Laden van het batterijpack.. 8
9.1.1 Laadaanduiding (Fig. 1) 8
9.2 Indicator batterijcapaciteit (Fig. 1a)
9.3 Plaatsen en verwijderen van de batterij (Fig. 2). 9
9.4 Gereedschappen inplaatsen en wisselen (Fig. 3)
9.5 SDS-plus gereedschappen uitenemen 9
9.6 In-/uitschakelen 9
9.6.1 Vergrendeling van de schakelaar (Fig. 4) 10
9.6.2 Draairichting (Fig. 5) 10
9.6.2.1 In wijzerzin draaien: 10
9.6.2.2 In gegenwijzerzin draaien: 10
9.6.3 Regelbare snelheid 10

9.7 Stofopname-inrichting 10
9.8 Functiekeuzeschakelaar 10
9.9 LED-lampje (Fig. 6) 11
10 REINIGING EN ONDERHOUD 11
10.1 Reiniging 11
10.2 Onderhoud 11
11 TECHNISCHE GEGEVENS 11
12 GELUID 12
13 GARANTIE 12
14 MILIEU 13
15 CONFORMITEITSVERKLARING 13

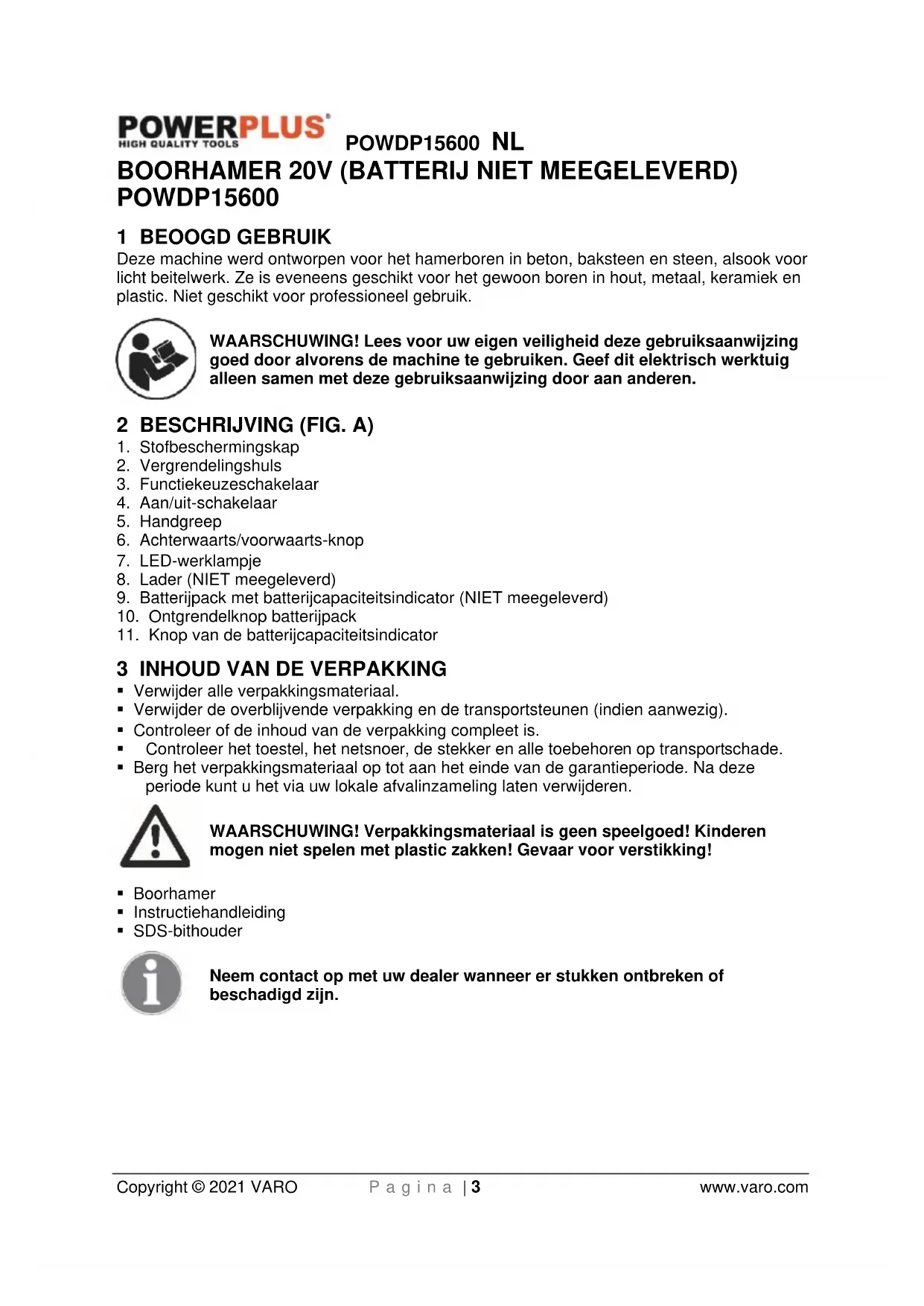

BOORHAMER 20V (BATTERIJ NIET MEEGELEVERD) POWDP15600

1 BEOOGD GEBRUK

Deze machine werd ontworpen voor het hamerboren in beton, baksteen en steen, alsook voorlicht beitelwerk. Ze is eveneens geschikt voor het gewoon boren in hout, metaal, keramiek en plastic. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen verilgheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Stofbeschermingskap
2. Vergrendelingshuls
3. Functiekeuzeschakelaar
4. Aan/uit-schakelaar
5. Handgreep
6. Achterwaarts/voorwaarts-knop
7. LED-werklampje
8. Lader (NIET meegeleverd)
9. Batterijpack met batterijcapaciteitsindicator (NIET meegeleverd)
10. Ontgrendelknop batterijpack
11. Knop van de batterijcapaciteitsindicator

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterial op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

Boorhamer
- Instructiehandleiding
SDS-bithoulder

Neem contact op met uw dealer wonneer er stukken ontbreken of beschadigd zich.

POWDP15600 NL

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Conform de essentièle eisen van de Europese richtlijn(en).
	Lees voor gebruik de handleiding.		Klasse II - De machine is dubbel geïsoleerd; een aardedraad is.daarom Niet nodig (enkel voor lader).
	Omgevingstemperatuur: max. 40 °C (enkel voor batterijj).		Stel de lader noch het batterijpack bloot aan water.
	Gebruik de lader en de batterij enkel in afgesloten ruimtes.		Werp het batterijpack of de lader nicht in het vuur.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en verilgheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de verilgheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkke stoffen of dampen können latent ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervoortzorgendat u de controle over het toestel verliest.

• Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wonneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.

POWDP15600 NL

• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.

• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gezruikt in situatuies waarvoort het dient.

• Gebruik geen elektrisch apparatusaat waarvan de schakelaar defect is. Een elektrisch apparatusaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.

• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden konnen beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.

• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder nsel geklemd en is gemakkelijker te hanteren.

POWDP15600 NL

• Gebruik elektrisch gereedschap, accessoires, specialereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparatau uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BOORMACHINES

• Houd elektrisch gereedschap vast aan de geisoleerde handgrepen tijdens werkzaamheden waar bij het gereedschap in contact kan komen met verborgen bedrading. Bij contact met bedrading die onder spanning staat, zullen ook de naakte metalen onderdelen van het gereedschap onder spanning komen te staan, met een elektrische schok voor de gebruiker als gevolg.
• Laat bits afkoelen voor u ze aanraakt, wisselt of instelt. Bits warmen tijdens het gebruik sterk op en kuren brandwonden veroorzaken.
  Vermijd ongewild starten. Maak alles klaar voor het werk voor u het gereedschap aanzet.
• Leg het gereedschap pas neer als het volledig tot stilstand is gekomen. Bewegende onderdelen können het oppervlak vastgrijpen en het gereedschap wegtrekken zonder dat u er nog controle over hebt.
• Houd elektrisch handgereedschap stevig met beiden handen vast wonneer u het gebruikt, zodate u watstand kunt bieden gegen startkoppel.
• Laat het gereedschap Niet onbewaaktchter wanner het batterijpack aangesloten is. Schakel het gereedschap uit en verwijder het batterijpack voor u wegaaat.
• De batterijlader worden warm tijdens het opladen. Als er nicht voldoende ventilatie is voor de lader, kan de warmte een onveilig niveau bereiken en brandgevaar veroorzaken als gevolg van een elektrische storing of wanner de lader gezruikt worden in een warmer omgeving. Zet de lader Niet op een brandbaar oppervlak. Blokkeer ventilatieopeningen van de lader Niet. Zet de lader in het bijzonder Niet op tapijten of vloerkleden. Die zichniet alleen brandbaar, maar blokkeren ook de ventilatieopeningen aan de onderkant van de lader. Zet de lader op een stabel, stevig, niedrandaar oppervlak (bijvoorbeeld een stabiele metalen werkbank of betonnen vloer) en minstens 30~cm weg van brandbaar materiaaal zoals gordijnen of muren. Voorzie een brandblusser en rookmelder in de werkzone. Controller de lader en het batterijpack regelmatig tijdens het opladen.
• Dit product is geen spelelgoed. Houd het buiten het bereik van kinderen.
• De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding hunnen Niet alle möglichke omstandigheden en situatuies behelzen die zich hunnen voordoen. De gebruiker dient te beseffen dat gezond verstand en voorzichtigheid nicht in dit product hunnen worden ingebouwd, maar door de gebruiker aan de dag要去en worden gelegd.
  Zorg ervoor dat u bij vrijhandig boren veilig en stevig op ladders of stellingen staat.
• In wanden, waar stroom-, water- of gasleidingen onzichtbaar geplaatst+zijn, eerst de ledingen met een leidingopspoortoestel lokaliseren. Vermijd de aanraking met stroomvoerende onderdelen of ladders.
• Bescherm uw oren door het dragen van een gehoorbescherming: langzaam voortschrijdend gehoorverlies!
• Draag een beschermbril en gebruik een stofmasker bij stofveroorzakende werken.
• Gebruik het toestel Niet in het bereik van dampen of brandbare vloeistoffen.
• Beitel en boor konnen per ongeluk uit de gereedschapshoeder vliegen en zware verwondingen veroorzaken:

POWDP15600 NL

• Voor u te werk gaat alsijd controleren of de beitel of de boor in de gereedschapshouder goed vastgezet is.
• Een slagend gereedschap enkel starten als het gegen een werkstuk (wand, plafond, enz.) geduwd worden.
• Bescherm uw ogen en medewerkers gegen vliegende deeltjes en afspringende voorwerpen, Veiligheidshelm dragen! Scheidingswandenplaatsen!
• Werkhandsschoenen beschermen gegen vingerkneuzingen en schaafwonden.
• Trillingen können schadelijk zijn voor het hand-arm-systeel: de inwerkingsduur van trillingen要去zgeringalsmogelijk gehouden worden.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS

Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

7.1 Batterijen

• Probeer nooit om batterijen, om wat voor reden ook, te openen.

• Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.

• Laad ze enkel op bij temperaturenussen de 4^ en 40^

• Bewaar uw batterijen op een koele droge plaats (5 °C-20 °C). Bewaar batterijen nooit in ontladen toestand.

• Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.

Wanneru ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschemmen"

• Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan worden de batterij kortgesloten en zal er een zeer große stroom gaan vloeien die hitte za veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.

• Verhit ze nicht. Wanner batterijen boven de 100^ verwärmd worden, zullen de afdichtingen, isolatielagen en andere polymerlagen beschadigd raken wat tot hetlekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeer ditte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen nit in het vuur: gevaar voor een explosie of intense brand.

• Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies;

• Neem de vloeistof zorqvuldig op d.m.v., een vod. Vermijd huidcontact.

Volg onderstaande instructies bij huid- of oogcontact:

✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.

Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij dieuit het toestel is genomen. Verbrand een batterij Niet.

POWDP15600 NL

7.2 Laders

Probeer nooit om Niet-oplaadbare batterjien te laden.
- Laat defecte snoeren onmiddellijk herstellen.
Niet blootstellen aan water.
- Open de lader Niet.
- De behuizing van de lader Niet doorboren.
- De lader is uitsluitend bestemd voor gebruik binnenshuis.

8 EIGENSCHAPPEN

8.1 Li-ion batterij (4)

Voordelen van Li-ion batterijen:

• Li-ion batterijen hebben een hogere capacititeit/gewichtsverhouding (meer vermogen uit eenlichtere eneer compacte batterij).
• Geen geheugeneffecteer(capaciteitsverlies na een aantal laad/ontlaadcycli) zoals bij andere types batterijien (NiCD, NiMH,...).
• Beperkte zelfontlading (zie ook het hoofdstuk: Opbergen).

9 (VOOR) GEBRUK

9.1 Laden van het batterijpack

Het batterijpack voor dit werktuig werden geleverd met een minimale lading om möglichke problemen te voorkomen. Daarom要去 de batterij opladen voor het eerste gebruik.

Note: batterijen halen hun volledige capaciteit Nietijdens de eerste laadbeurt. Geef ze enkele laadcycli de vrij om hun volledige capaciteit te behalen. De batterij mag enkel binnenschuis opgeladen worden.

Na normala gebruik, duurt het onceveer 1aar om de batterij volledig op te laden.

Het batterijpack worden Lichtjes warmijdens het laden. Dit is normal en wijst nicht op een probleem.

Plaats de lader Niet op een extreem warme of koude plek. Het Beste is op normale kamertemperatuur. Haal de stekker van de lader uit het stopcontact en haal het batterijpack uit de lader wanner de batterij volledig volgeladen is.

Nota:

1. Laat de batterij volledig afkoelen yór u ze oplaadt.
2. Controller het batterijpack voor het laden; laad geen gebarsten of lekkend batterijpack op.

9.1.1 Laadaanduiding (Fig. 1)

Sluit de lader aan op een stopcontact:

• Continu groen: klaar om op te laden.
• Rood knipperen: laadt op.
• Continu groen: opgeladen.
• Continu groen en rood: batterij of lader beschadiqd.

Note: wanner het batterijpack Niet volledig past, verwijder het dan en controllerer of het batterijpack volgens de specificaties voor deze lader geschikt is. Laad geen ander type batterijpack noch een batterijpack dat Niet goed op de lader past.

1. Controller de lader en het batterijpack geregeld tijdens het opladen.

POWDP15600 NL

1. Koppel de lader los van het stopcontact en van het batterijpack wanneer de batterij opgeladen is.
2. Laat het batterijpack volledig afkoelen voor u het gebruikt.
3. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

NOTA: wonneer de batterij na continu gebruik van het toestel heet is, LAST dan tot op kamertemperatuur afkoelen voor u ze oplaadt. Dit zal de levensduur van uw batterijen verlungen.

NOTA: haal het batterijpack uit de laadvoet door met uw duim of vingers op de ontgrendelknop van de batterij te drukken en tegelijkertijd het batterijpack uit de lader te trekken.

9.2 Indicator batterijcapaciteit (Fig. 1a)

Er zijn capaciteitsindicatoren op het batterijpack. U(Int) u de capacititeit van de batterij controlleren wanneser u de knop (11) indrukt. Druk voor het gebruik van het apparaat de trekkerschakelaar even in om te controlleren of de batterij voldoende opgeladen is om correct te werken.

Deze 3 leds geben de capacité van de batterij aan:

3 leds branden: batterij volledig opgeladen.
2 leds branden: batterij 60% opgeladen.

1 led brandt: batterij bijna ontladen.

9.3 Plaatsen en verwijderen van de batterij (Fig. 2)

WAARSCHUWING: zorg ervoor dat de boormachine uitgeschakeld is en dat de richtingkeuzeschakelaar in de middenstand staat voór u instelleningen wijzigt.

• Verwijder de batterij: duw de batterijlip in en trek tegelijkkertijd het batterijpack van het toestel.
• Om de batterij teplaatsen, duwt u het batterijpack op de contacten van het gereedschap.

9.4 Gereedschappen inplaatsen en wisselen (Fig. 3)

Apparaat is met het SDS-plus opnamesysteme uitgerust.

• Gereedschappen voor het inplaatsen reinigen en met machinevetlicht invetten.
• Vergrendelinghuls terugtrekken en houden.
• Stofvrijge gereedschappen draaiend en tot aan de aanslag in de gereedschapsopname inschuiven. Het gereedschap vergrendelt zich zich.
• Vergrendeling door trekken aan het gereedschap controlleren.

9.5 SDS-plus gereedschappen uittnemen

Vergrendelinghuls) terugtrekken, hoden en gereedschap uitmelen.

Accessoires können het sein na het gebruik. Raak de punt of het accessoire Niet met de hand aan! Gebruik algijd beschermende handschoenen om een accessoire te verwijderen.

9.6 In-/uitschakelen

• Inschakelen: Bedrijfsschakelaar (4) indrukken.
• Uitschakelen: Bedrijffsschakelaar (4) kort indrukken en loslaten.

POWDP15600 NL

9.6.1 Vergrendeling van de schakelaar (Fig. 4)

De trekkerschakelaar kan in de UIT stand vergrendeld worden.

Dit helpt om ongewenst starten te voorkomen wanner het gereedschap Niet in gebruik is. Zet de keuzeschakelaar voor de draairichting in+zijn middenstand om de trekkerschakelaar te vergrendelen.

9.6.2 Draairichting (Fig. 5)

De draairichting worden bepaald door de keuzeschakelaar voor de draairichting die zich boven de trekkerschakelaar bevindt.

9.6.2.1 In wijzerzin draaien:

Rechts: om de voorwaartse richting te kiezen, LAST UAN/uit-schakelaar los en duwt u de voorwaarts/achterwaarts-hendel maar de linkerkant van het gereedschap.

9.6.2.2 In gegenwijzerzin draaien:

Links: om de omgeekerde draairichting te kiezen, duwt u deze hendel maar de rechterkant van het gereedschap.

9.6.3 Regelbare snelheid

Dit gereedschap is uitgerust met een schakelaar met snugheidsregeling die een hogere slelheid en draaimoment levert wonneer er更是 drukkracht op de trekker worden uitgeoefend. De slelheid worden bepaald door de mate waarin de trekker worden ingeduwd.

9.7 Stofopname-inrichting

Bij slagboorwerkzaamheden boven het hoofd, stofopname-inrichting over de boor schuiven.

9.8 Functiekeuzeschakelaar

Ti	Hameren/boren-modus: Boren in metselwerk, beton en natuursteen. Gebruik de boorhamerfunctie Niet voor keramische tegels of ander materiaal dat Niet bestand is谈起 slagenergie.
E	Boormodus: Boren in hout, synthetische materialen en metaal.
T	Draaien van de beitel: Is geen werkstand, worden enkel gebruikt om een platte beitel in de gewenste stand te draaien.

Let op! Voor het slagboren is slechts een geringe aandrukkracht moodzakelijk. Een te grote aandrukkracht betast de motor onnodig. Boren regelmatig controeren. Stompe boren naslijpen of verrangen.

De boorkop met SDS-aansluiting mag nicht gebruikt worden in combinatie met de klop/klopboor functie

9.9 LED-lampje (Fig. 6)

Wanner u de schakelaar lichtjes indrukt, kan het LED-werklampje branden vór de motor gaat draaien, waardoor u eerst kunt controeren of het werkgebied vrij is. Daarnaast geeft het LED-werklampje u ook Licht tijdens het werken.

WAARSCHUWING: kijk Nietrechtstreeks in de lichtstraal. Richt de lichtstraal nooit op andere Personen of andere voorwerpen dan het werkstuk.

Richt de straal Niet met opzet op Personen en zorg ervoor dat ze nooit langer dan 0,25 s in de richting van iemand sogen gericht is.

10 REINIGING EN ONDERHOUD

10.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na发展格局.
• Hou de ventilatiesleuven vrij van stof en vuil.
• Als het vuil Niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.
• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

10.2 Onderhoud

• Onze machines werden ontworpen om gedurende een langeijd te werkken met een minimum aan onderhoud. Een voortdurende goede werking is afhankelijk van een goede zorg voor de machine en een regelmatig reinigen ervan.

Nominate spanning	20 V
Type elektrische motor	Koolborstelmotor
Toerental	0 – 850/min
Slagfrequentie	0-5000 slagen/min
Impactkracht	1,3 J
Boorcapaciteit insteen	13 mm
Boorcapaciteit in staal	10 mm
Boorcapaciteit in hout	16 mm
Max. draaimoment	7 - 8,5 Nm
3 functies	Boren, klopboren, schroeven
Zachte handgreep	Ja

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 85dB(A)

Geluidsvermogenniveau LwA 96dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

5.7 m/s²

K = 1,5 m/s²

13 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Valen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanner de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden gereifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoden (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.
• Uw toestel moet minstens 1x per maand opgeladen worden, opdat de werking van dit toestel optimaal blijft.

14 MILIEU

Wanner uw machine na een lange gebruiksduur moet verrangen worden,werp ze dan Niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Afval van elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een plek waar het gerecycleerd kan worden. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.

15 CONFORMITEITSVERKLARING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: boorhamer 20v (batterij nicht meegeleverd)

Handelsmerk: POWERplus

Model:POWDP15600

voldoet aan de essentièle eisen en aan de overige relevante befalingen van de van toepassing+zijnde Europese Richtlijnen,gebaseerd op de toepassing van Europese geharmoniseerde normen.Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Ludo Mertens

Regelgevings- en compliancemanager

9.3 Vlozenie a vybratie baterie (obr. 2)
