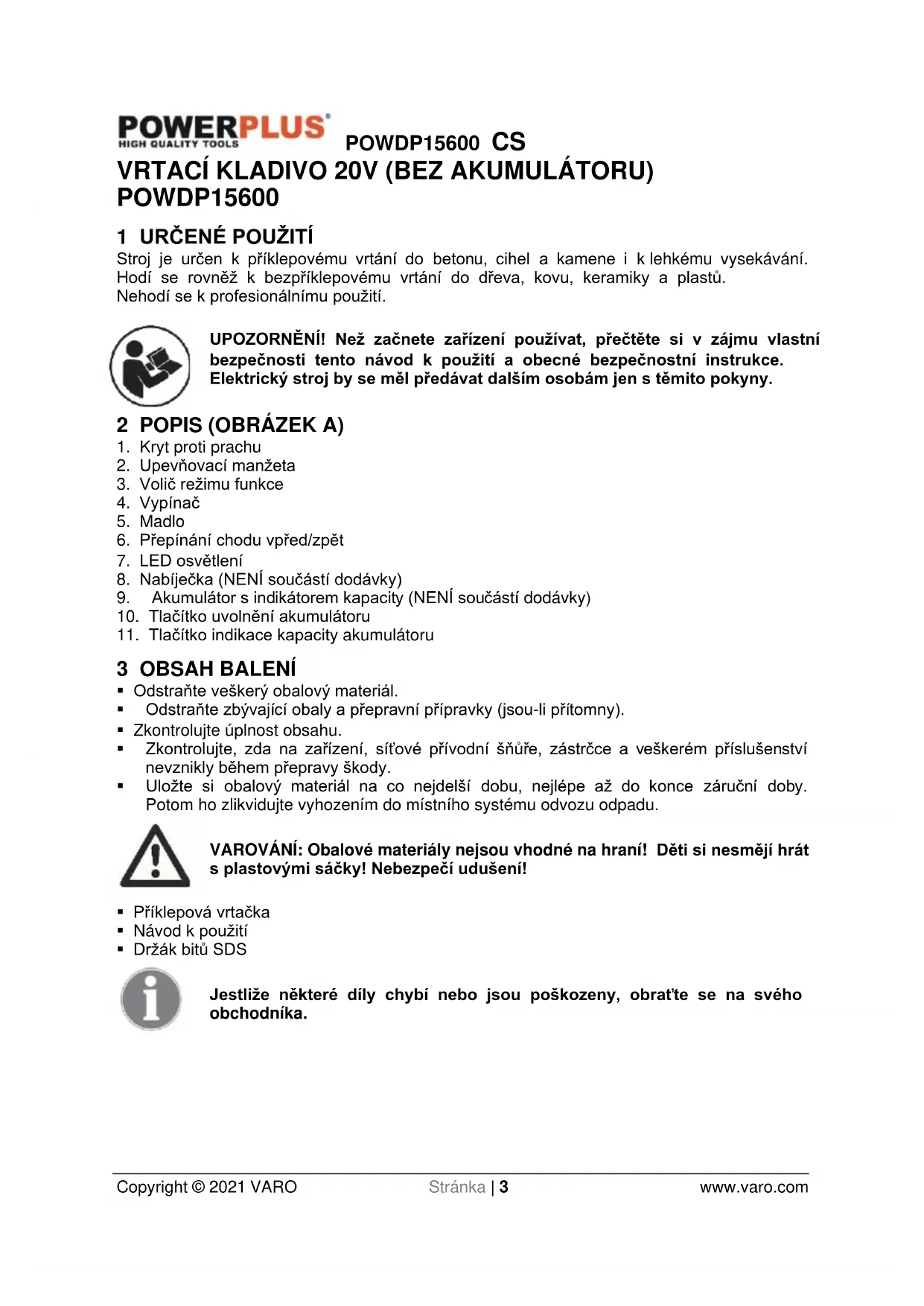

VRTACI KLADIVO 20V (BEZ AKUMULATORU) POWDP15600

1 URCENEPOUZITI

Stroj je určen k príklepopévemu vrtání do betonu, cihel a kamene i k lehkému vysekávání.
Hódi se rovněž k bezpríklepopévemu vrtání do dřeva, kovu, keramíky a plastů.
Nehódi se k profesonálnímu použití.

UPOZORNÉNÍ! Než začnete zařizení používat, prěctěte si v zájmu vlastné bezpečnosti tento námod k použiti a obecné bezpečnostné instrukce. Elektrický stroj by se měl prědávat dalsím osobámjen s temitoPokyny.

2 POPIS (OBRÁZEK A)

1. Kryt proti prachu
2. Upevnovac manzeta
3. Volič režimu funkce
4. Vypínač
5. Madlo
6. Přepínáni chodu vpred/zpet
7. LED osvětlení
8. Nabiječka (NENÍ současti dodávky)
9. Akumulátor s indikátorem capacit (NENI soucásti dodávky)
10. Tlacitko uvolneni akumulatoru
11. Tlacitko indikace capacity akumulatoru

3 OBSAH BALENI

• Odstrańte veśkery obalovy materiaj.
• Odstrańte zbyvajći obaly a przypravní przypravy (jsou-li pritomny).
  Zkontrolujte uplnost obsahu.
  Zkontrolujte, zda na zařizení, sitové privodni šnúre, zástrčce a veškerém prislušenství neviznikly během prepravy skody.
• Uložte si obalový material na co nejdelší dobu, nejlépe až do konce záručné doby. Potom ho zlikvidujte vyhozením do mistroho systému odvozu odpadu.

VAROVÁNÍ: Obalové materiały nejsou vchodné na hrani! Děti si nesměji hrát s plastovými sáčky! Nebezpečí udušeni!

• Příklepopá vrtacka
• Návod k použití
• Držák bitu SDS

Jestlize nekteré dily chybi nebo jsou poskozeny, obratte se na sveho obchodnika.

4 SYMBOLY

V toto návodu a na stroji jsou používány nasledujíci symboly:

	Označuje riziko Úrazu nebo poškození stroje.	CE	V souladu se základními požadavky Evropských směrnic.
	Před použitím si prěčtěte námod.		Stroj třídy II - Dvojitá izolace - Není třeba uzemnéna zástrěcka (pouze pro nabíječku).
	Nevystavujte nabíječku a akumulátor vodě.	MAX. 40°C	Okolní teplota max. 40 °C (pouze pro akumulátor).
	Akumulátor nebo nabíječku nespalujte.		Nabíječku s akumulátorem používejte pouze ve vnitřních prostorách.

5 OBECNÁ BEZPEČNOSTNI UPOZORNÉNÍ PRO ELEKTRICKÉ STROJE

Prcctete si vsechna bezpecnostni upozorneni a vsechny pouzyn. Nedodrzeni upozorneni a pouzyn muze vest k zasahu elektrickym proudem, pozaru nebo vaznemu urazu. Uschovejte si vsechna upozorneni a instrukce, abyste do nich mohli pozdeji nahl.ednout. Termin „elektricky stroj" v upozornenich znamena elektricky stroj priopojeny (kabelem) k siti nebo elektricky stroj provozovan y (bez kabelu) na akumulator.

5.1 Pracoví oblast

• Udržujte pracoviste ČiSTE a dobre osvětlené. Tmáva a nepřehledná pracoviste zvyšují riziko nebody.
• Neprovozujte elektrické stroje v prostředí s nebezpecim vybuchu, napřiklad v pritomnosti hořlavych kapalin, plynů nebo prachu. Elektrické stroje produktuji jiskry, které mohou prach nebo vypary zapálit.
• Pri práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvest vaši pozornost a ztratité kontrolu nad strojem.

5.2 Elektrická bezpečnost

Vzdy kontrlujte, zda napajeni odpovidana papei uvedenemu na typovem stitku.
- Zástréky elektrického stroje museji odpovídat zásuvkám. Zástréku nikdy nijak neupravujte. S uzeměnými elektrickými stroji nepoužívejte redukce. Riziko zasaženi elektrickým proudem je mensi u neupravoyánch zástrěk a kompatbilních zásuvek.
- Vyhybejte se tělesnému kontaktu s uzemněni mory povrchy, například na trubkách, radiatorech, sporácích a lednickách. Nebezpečí zasaženi elektrický proudem je větsí, když je vaše tělo uzemné.
- Nevystavujte elektrické stroje desti nebo vlhkosti. Voda, ktera se dostane do elektrického stroje, zvyšuje riziko zaasženi elektrickým proudem.
S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tehem za kabel. Kabel chrante préd teplem, olejem, ostrymi hranami a pohybujícimi se díly. Poškozené nebo zapletené kabely zvyšuji riziko zasaženi elektrický proudem.
- Pokud s elektrickYM strojem pracujete venku, použivejte prodlužovaci kabel vchodny k použiti ve venkovnim prostředí. Použiti kabelu vchodného k vnějsimu použiti zmenšuju riziko zasaženi elektrickYM proudem.
- Je-li práce s elektrickým strojem na vlhkém mistě nevyhnutelná, použijte proudový chránč (RCD). Použití proudového chránice zmenšuje riziko zaasženi elektrickým proudem.

POWDP15600 CS

5.3 Osobni bezpečnost

• Pri praci s elektrickym strojem budte pozorni, sledujte, co delate, a ridte se zdravym Rozumem. Nepracujte s elektrickym strojem, kdyz jste unaveni nebo pod vlivem drog, alkoholu nebo lékú. Chvilková nepozornost pri zacházení s elektrickym strojem muze vest k yáznému zraněni.
• Používejte ochranné pomůcky. Vždy si chrante zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuy, ochrannou prilbu nebo ochranu sluchu, omezité tak možnost zraněné.
  Vyhbyejte se nahodilemu spusteni. Predzasunutim zastrcky do zasuvky zkontrolujte, ze je vypinač v poloze vypnuto. Noseni stroju s prstem na vypinači a pripojovaní stroju k siti s vypinačem v poloze zapnuto zvyšuie riziko nebody.
• Pred spustěním stroje odstrańte veskéri stavěci kliny a kliče. Klin nebo klič ponechany y otáčíve cásti elektrického stroje muže zpúsobit uraz.
• Nesnažte se dosáhnout priliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To yám umožné mit stroi pod lepsí kontrlou v neocěkávanych situácích.
  Vhodne se oblekejte. Nenoste volné oblecení ani bižuterii. Udržujte své vlasy, oblecení a rukavice mimo dosah pohybujicích se dlú. Volné oblecení, bižuterie nebo dlouhé vlasy se mohou zachvitiy pohybujićích se dilech.
• Jsou-li k dispozici mechanismy umoznujici odvadeni a sber prachu, zabezpeche jejich pripojeni a radne pouzivani. Pouziti tchto mechanismu snizuje rizika vyvolavanapusobenim prachu.

5.4 Používáni elektrických stroju a peče o ně

• Neocekávejte od elektrického stroje něco, co nemuže splinit. Používejte elektrický stroj vchodný pro vás učel. Elektricky stroj vykoná svúj úkol lépe a bezpečnéji pri použiti rychlostí na kterou byl zkonstruován.
• Nepoužívejte elektrický stroj,Pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečné a je třeba ho opravit.
• Před provaděním jakychkoliv zmen, vyménou prísluěnsství nebo uskladžovánilé elektrických strojú odpoje zástrčku od zdroje energia. Tato preventivní bezpečnostní opatřeni snižují riziko náhodného zapnutí elektrického stroje.
• Nepouživané elektrické stroje ukládejte mimo dosah děti a nedovolte s nimi pracovat osobám, ktere nejsou obeznámeny se strojem ani s temito tokyny. Elektrické stroje jsou v rukou neškolen'ych uživatel'u nebezpečné.
• Provádejte udrzbu elektrickych stroju. Kontrolujte, zda nejsou pohyblé díly nesprávně serízené nebo zadřene, zda nejsou prasklé a zda na rich není patné nic, co by se mohlo dotknout provozu elektrického stroje. Pri poskození nechte elektrický stroj préd použitím opravit. Mnoho nepoh odzusobují právy nedostatečné udrzované elektrické stroje.
• Rezné nastroje udržujte ostré a cîsté. Je mèné pravdēpodobné,Že by se rădné udržované rezné nastroje s ostrymi brity někde zadrhly, a proto se ostré nastroje snáze ovládaij.
• Používejte elektricky stroj, príslušenstvi, nastrojové bity atd. v souladu s temito pokyny a zpúsobem predepsanym pro konkrétni typ elektrického stroje; pritom berte v uvahu pracovní podmínky a przyci, kterou je třeba vykonat. Použiti elektrického stroje zpúsobem jiným, než pro který je určen, muže vytroř potenciánlné nebezpečnou situaci.

5.5 Servis

Servisiné prace na elektrickém stroji prěnenechjte kvalifikovámeu technikovi, ktery používa vyhradné originální nahradné dily. Tak zajisté, ze stroj bude i nadále bezpečné.

POWDP15600 CS

6 DOPLNUJICI BEZPECNOSTNI POKNY PRO VRTACI KLADIVA

• Pri provadeni cinnosti, u nichz se nastroj muze dostat do kontaktu se skrytymi vodiči, pridržujte elektricky stroj za izolované povrchy urcené k uchopeni. Kontakt s vodicem pod napétim muze vyvolat privedeni elektriny do nechräněnych kovovych Časti stroje a zpusobit zasah uživatele elektrickým proudem.
• Pred dotykánim se, vyménou nebo serizovánim ponechejte vrták vychladnout. Vrtaky se pri používání silné zahrivaji a mohou vás popálit.
• Vyvarujte se náhodného spustěné. Pred zapnutím stroje se priapravte na zahájení práce.
  Stroj nepokladeje, dokud se uplnne nezastavi. Pohybjuci se casti by se mohly zafriznout do povrchu a zpusobit, ze se stroj yvmkne vaši kontrole.
• Pri používání ručniho elektrického stroje jej držte pevně oběma rukama, abyste dokázali zachytit kroutici moment pri spoustěné.
• Pokud je pripojený akumulátor, nenechávejte stroj bez dozoru. Před opušěním pracovižte vypněte stroj a odpoje akumulátor.
  Nabijecka akumulatoru se pri použivani zahriva. Pokud nebude zajište no dostatečné vetrání, kvūli elektrické zavadě nebo v pripadě použivani v prostředí s vysokou teplotou se muže teplo vyvjene nabijeckou zvyšit na nebezpečnou uroven a zpúsobit nebezpeči požáru. Nepokládejte nabiječku na hořlavý povrch. Nezakrývejte Žádné vetraci otvory nabiječky. Vyvarujte se predevšimPokladání nabiječky na koberce a rohože; ty jsou nejen hořlavé, ale navic blokuji vetraci otvory na spodní straně nabiječky. Nabiječku umistěte na stabilní, pevný a nehořlavý povrch (napřiklad na stabilní kovový pracovní stůne na betonovou podlahu) alespón 30 cm od vsech hořlavych predmětu, jak je sou napřiklad zavěsy nebo stěny. V prostoru použivani měje hasici prístroi a detektor kouře. Během nabijeni nabiječku i akumulator āstačo kontrolujte.
  Tento vyrobek není hračka. Udržujte jej mimo dosah detí.
  Vystrahy, upozorneni a Pokyny popsané v toto navodu k pouziti nemohou obsaehnout vsechny mozné podminky a situace, ke kterym muze dojit. Uzivatel od vyrobku nemuze ocekavat, ze nahradi pouziti zdraveho Rozumu a opatrnosti. Jejich zabezpeceni je tak na uzivateli.
• Ujistete se, ze pri vrtani z volné ruky stojite na zebriku nebo lešeni pevně.
• Používejte detektor elektrického vedení, abyste lokalizovali elektrická, vodní nebo plynová vedení skrytá ve stěnách. Vyhybejte se dotyku dílů nebo vodičú, které jsou pod proudem.
• Na ochranu sluchu nods klapky na uši. Ztráta sluchu muže být postupný proces!
• Při pracích, pří nichž vzníká prach, noste ochranné brýle a používejte ochrannou masku.
• Nepoužívejte zařízení v oblastech, kde jsou výpary a hořlavé kapaliny.
  Ryci a vrtaci nastroje mohou byt nahodne vymrsteny ze stroje a zpusobit vazny uraz:
• Před zahájením práce vždy zkontrolujte, ze je rycí ci vrtácí byt dūkladné zajišěn ve sklidéle.
• Sklifcidlo pravidelné kontrolujte, zda nevykazuje známky opotbrebení nebo poskození.
• Nikdy nespoustějte stroj s príklepem,Pokud jestě nebyl priložen k obrobku (stěne, stropu atd.).
• Chraţe si oči i ostatni pracovníký pred odletujícimi Částicemi a trískami. Noste prilbu! Postavte delić prépážky!
  Noste pracovni rukavice, abyste si nepohmozdili ani neodreli prsty.
  Vibrate mohou poskodit ruku nebo pazi. Expoice vibracim ma byt co nejkratsi.

7 DOPLNKOVÉ BEZPECNOSTNI POKNY PRO AKUMULATORY A NABÍJEČKY

Používejte pouze akumúlárya nabíječky určené pro tento stroj.

7.1 Akumulatory

• Za zádnych okolnosti se je nepokousejte otevřit.
• Neskladujte je na mistech, kde by teplota mohla prekrocit 40^
• Nabijejte je pouze,Pokud je okolni teplota mezi 4^ a 40^
• Akumulatory ukladeje na chladném suchém misté (5 °C–20 °C). Akumulatory nikdy naskladujte vybité.
  Lithium-iontové akumúláry je lepsí pravidelné vybíjet a nabíjet (alespon Čtyrikrát do roka). Ideálni nabití k dlouhodobému uskladněni lithium-iontového akumúlátoru je 40% kapacity.
• Pokud akumulárylikvidujete, fidte se instrukcemiv cásti „Ochranaživotniho prostředí".
  Davejte pozor, aby nedoslo ke zkratu. Pokud dojde k propojeni kladného (+) a zaporného (-) polu prostřednictvim kovovych predmětů, akumulátor se zkratuje a intensžívní prútok proudu vyvine teplo, které muže zpùsobit prasknutí pouzdra nebo požár.
• Nevystavujte je vysokym teplotam. Pokud se akumulatory zahrzej na teplotu nad 100^ , muze dojit k poskozeni tsesneni, separatoru a dalsich polymernich component, coz muze vestk yvtekani elektrytu nebo vnitnimu zkratu, a to vede k uvolnovani tepla a prasknuti nebo k pozaru. Nevhazujte akumulatory do ohne, muze dojit k vybuchu nebo intenszivnimu hoReni.
  V extremnich podminkach muze dojit k vytekani akumulatoru. Pokud si vsimnete kapaliny na akumulatoru, postupujte nasledujicim zpusobem:
• Kapalinu pečlive otrête hadříkem. Dejte pozor, aby nedoslo ke kontaktu s pokožkou.
• Pokud dojde ke kontaktu spokožkou nebo se tekutina dostane do očí, postupujte následujícím zpúsobem:

✓ Okamžite postizenou cást oplachněte vodou. Neutralizuţe mirné kyselým roztokem, například citronovou šťavou nebo octem.
Pokud se tekutina dostane do oci, vyplachujte je velkym mnozstvim tekouci vody alespo n po dobu 10 minut a vyhledejte lekae. Poradte se s lekaem.

Riziko požáru! Zabrańte zkratovani kontaktu na vyjmutém akumulátoru. Akumulátor nelikvidujte spálénim.

7.2 Nabiječky

Nikdy se nesnaze tne nabijet baterie, které nejsou k nabijeni urceny.
- Poškozené kabely nechte ihned nahradit novymi.
- Nevystavujte pusobeni vody.
Nabiječku neotvírejte.
- Nabiječku nepodrobujte testüm.
Nabijecka je urcena pouze k pouziti uvtit budov.

8 VLASTNOSTI

Lithium-iontové akumuláry mají vyší poměr kapacita/hmotnost (jsou vykonnejí pri nižíhmotnosti, jsou kompaktnějí).
- Nemaj paměťový efekt (ztrátu kapacity po několika cyklech nabití/vybití) jako jiné typy akumulátorů (NiCd, NiMH, ...).
- Omezené samovybíjení (viz také kapitolu „Uskladnéni”).

9 PROVOZ

9.1 Nabijeni akumulatoru

Akumulárytory k tomuto stroji jsou dodávány ve stavu, kdy jsou jen castečné nabité, aby se predešlo možným problémùm; proto je třeba akumulator préd prvním použitím nabít.

Poznamka: Akumulatory nedosáhnou po prvním nabít své plné kapacity. Plné kapacity je dosaženo až po několika cyklech. Akumulator musí byt nabijen pouze v interiéru.

Po bezném použití trva nabijeni asi 1 hodinu.

Akumulátor se pri nabijeni mirne zahriva; to je normálni a není to závada.

Nevystavujte nabiječku extrémně vysokým nebo nízkým teplotám. Nejlepší je provoz pri běznéPokojové teplotě. Po plném nabití akumulátoru odojejte nabiječku ze sítě a akumulátorz nabiječky vyjměte.

Poznámka:

1. Pred nabijenim nechte akumulator zcela vychladnout
2. Pred nabijenim akumulator prohlédněte, nenabijejte akumulator, který je praskly nebo netěsní.

9.1.1 Ukazatel nabijeni (obrázek 1)

Pripojte nabiječku k napájecí zásuvce:

Staly zeleny svit: pripraveno k nabijeni.
Blikajici cervené svetlo: nabiji se.
Stály zelený svit: nabito.
Staly zeleny a cerveny svit: zavada akumulatoru nebo nabijecky.

Poznamka:Pokud akumulator nesei,odpojte ho a ovebre ve specifikacich, ze se k sobe nabijecka akumulator hodi.Nikdy nenabijejte zdny jiny akumulator nebo akumulator, ktery do nabijecky nesei.

1. Když je akumulátor pripojen, casto nabijecku i akumulátor kontrolujte.
2. Po dokončeni nabijeni odpojtne nabiječku ze zásvuky, a potom odpojtte akumulátor.
3. Pred používámíne nechte akumulátor uplně vychladnout.
4. Nabiječku a akumulátor uchovávejte ve vnitřín prostředí, mimo dosah dětí.

POZNÁMKA: Je-li akumulátor po nepretržitém používání stroje horky, nechte ho préd nabijením vychladnout naPokojovou teplotu. Tak se prodlouží zivotnost akumulátorú.

POZNÁMKA: Vyjměte akumulátor z nabiječky pomoci palce nebo prsty: stisknéte tlacitko uvolnéni akumulátoru a pritom akumulátor vytáhněte.

9.2 Kontrolky signalize nabit akumulatoru (obrazek 1a)

Na akumulatoru jsou kontrolky jeho nabiti, stav nabiti muzete zkontrolovat stiskutim tlačitka (11). Pred používaním stroje stisknéte vypínač, abyste zkontrolovali, jestli je akumulator dostatečné nabit k zajistěni rádné funkce.

Stav nabití akumulátoru mohou ukazovat 3 LED kontrolky:

Svití 3 LED kontrolky Baterie je plné nabita.

Svit 2 LED kontrlky Baterie je nabita z 60%

Svití 1 LED kontrolka: Akumulátor je těměř vybitý.

9.3 Vlozeni a vyjmuti akumulatoru (obrázek 2)

VAROVÁNÍ: Pred provedením jakýchkoliv uprav zajistěte, aby byl stroj vypnuty a volč směru otáčeni byl ve středné poloze.

• Vyjmutí akumulátoru: zatlačte zapadku uvolnéni akumulátoru dovnitř a současné táhněte za akumulátor.
• Chcete-li vložit akumulátor, zatlacte je. Do kontaktu v nastroji.

9.4 Nasazováni a vyměna nastrojú (obrázek 3)

Zařízení je vybaveno upínacím systémem SDS-plus.

Ocistete nastroje a namazte je pred nasazenim tenkou vrstvou maziva na stroje.
Zatahnete zpět upevnovaci manžetu a pridržte ji.
Zatlacte nastroj ociysteny od prachu co nejdale do drzaku nastroju a pootocte jim. Nastroj se automaticky zaisti.
Zajištení zkontroluite zatahnutím za nastroj.

9.5 Vyjmutí nastroje SDS-plus

Zatahnete zpět upevnovaci manžetu, pridržte ji a vytahněte nastroj.

Príslušenstvi muže byt po použiti horké. Nedotykejte se špicky príslušenstvi rukou! Príslušenstvi vždy snimeje t s nasazenou rukavici.

Zapnutí: Stisknéte provozní vypínač (4).
Vypnutí: Povolte provozní vypínač (4)

9.6.1 Zajisteni yvpinace (obrazek 4)

Tak se snizi moznost neumyslného spusteni, kdyz se stroj nepouzivá. Vypinač zajistite tak, ze posunete volic smeru otaceni do strefdni polohy.

9.6.2 Smer otaceni (obrazek 5)

Smér otáčeni se ovláda volićem umistěným nad vypínačem.

9.6.2.1 Otáčeni ve směru pohybu hodinovych ručićek:

Doprava: Chcete-li zvolit otaceni vpred, uvolnete vypinač a posuţe páčku vpred/vzad na levou stranu stroje.

9.6.2.2 Otácení proti směru pohybu hodinovych ručićek:

Doleva: Chcete-li zvolit otaceni zpet, posunte paku na pravou stranu stroje.

9.6.3 Variabilni rychlost

Stroj má vypínačs regulaci otáček, který reguluje otáčky a utahovacimoment podle toho, jaký je na nej vyvijen tlak.

Rychlost otaceni se rfdi silou stlaceni vypinae.

9.7 Ustroji pro sber prachu

Před príklepopovým vrtáním provádeným svisle nad hlavou prětáhněte prěs vrtaci nastroj ustroj ke sberu prachu.

9.8 Volic funkcniho rezimu

TI	Režim príklepopého / bezpríklepopého vrtání: Vrteje do zdiva, betonu a přirodniho kamene. Funkci príklepu nepoužívejte na keramické obkládačky a jiný materialí, který by nevydržel energii nárazů.
E	Bezpríklepopý režim: Vrtání do dřeva, syntetických materialíu a kovu.
T	Otočeni dláta: Nepracovní poloha používaná Jen k otočeni plochého dláta do požadované polohy.

Dulezite! Pri pouziti vrtaciho kladiva potrebujete maly tlak. Prilijsny tlak zbytečne zatiz motor. Pravidelné kontrolujte vrtaci nastroje. Tupé vrtaci nastroje nabruste nebo vyměnte.

Nepoužívejte sklícidlo s SDS konektorem v kombinaci s funkci kladivo/vrtácí kladivo!

9.9 LED osvětlení (obrázek 6)

Pracovni LED osvětlení je možné zapnout préd spuštením motoru tak, ze lehce stisknete vypínač, takůs i osvětlite pracovni oblast a muzete si ji prohlédnout. Osvětlení svítí i během provozu.

VAROVÁNÍ: Nedivejte se prímo do světelného paprsku. Nikdy paprskem nemiǐrte na osoby nebo jiný predmět než obrobek.

Papriskem umyslné nemirte na osoby a zabrante namirení do lidského okapo dobu delsí než 0,25 vteriny.

10 CISTENIA UDRZBA

10.1 Cisteni

• Abyste predešli prehráti motoru, udržujte vetrací otvory stroje cîsté.
  Pravidelné Čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití.
  Udrzujte vetracit ovory bez prachu a necistot.
• jestlize nečistota nepovoluje, použijte měkkou tkaninu navlhcenou ve vodeš pridavkem mydla.
• Nikdy nepoužívejte Rozpoustédla, například benzín, alkohol, Čpavková voda atd. Tato Rozpoustédla mohou poškodit plastové díly.

10.2 Udrzba

• Nase stroje jsou konstruovány tak, aby mohly pracovat po dlouhou dobu s minimálné udžbou. Dlouhodobé bezproblémove používani závisí na rădné peči o stoj a na pravidelném Čistěné.

11 TECHNICKE UDAJE

Jmenovité napěti	20 V
Typ elektromotoru	S kartáčky
Otáčky	0-850 min-1
Rychlost príklepu	0-5000/min
Energie rázu	1,3 J
Max. prüměr vrtání do kamene	13 mm
Max. prüměr vrtání do oceli	10 mm
Max. prüměr vrtání do dřeva	16 mm
Max. utahovací moment	7-8,5 Nm
3 funkce	Vrtání, vrtání s príklepem, šrouboványí
Měkký Úchop	Ano

12 HLUČNOST

Hodnoty emisi hluku se měří podle príslušné normy. (K=3)

Uroven akustického tlaku LpA 85dB(A)

POZOR! Hladina akustického tlaku mûze présáhnout 85 dB(A), v takovém pripadé použijte ochranu sluchu.

aw (Vibrate)

5.7m/s²

K=1,5m/s²

POWDP15600 CS

13 ZARUKA

• Na tento vyrobek se vztahuje záručni doba 36 měsícu, platné od data jeho zakoupení prvním uživatelem.
  Tato záruka kryje veškeré(materialovo nebo vyrobní vady kromě: akumulatorů, nabijecek, vadnych dìlù podléhajćich bežnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo príslušenství, například vrtáky, vrtaci bity, pilové kotouče atd.); poskozné nebo vad vyplývajćích ze špatného zacházení, nehed nebo provedenych zmen; prepravnich nákladů.
  Na poskozeni nebo závady vyplývaićí z neyhodného používání se záruka také nevyztahujie.
• Take odmitame veskerou opovednost za jakekoliv poraneni vyplyvajici z nevhodneho pouziti stroje.
  Opravy muze provadet pouze servisni stredisko autorizované pro stroje Powerplus.
  Vice informaci muzete ziskat na cisle 00 32 3 292 92 90.
  Naklady na dopravy vždy nese zákazník,Pokud není písemné dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v prípadě, ze škoda na zařizení vznikla následkem nedbale udžrby nebo prětěženi.
  Zcela vylouceny ze zaruky jsou skody vznikle nasledkem zaplaveni tekutinou, priliisneho zapraseni, umyslneho poskozeni (at jde o zamcr ci hrubou nedbalost), nepatricnheho pouzivani (pouzivani kucelum, k nimz zarizeni neni vchodne), diletantskheho pouzivan (napr. nedodrozovanimPokynu v navodu), nekvalifikovanego sestaveni,zasahu bleskem a chybnego sitoveho napeti. Tento seznam neni yvcerpaayici.
• Uznani zaručniho nároku nemuže nikdy vest k prodlouženi zaručni lhúty ani zaćatku nové zaručni lhúty v pripadě, ze bylo zařizení yvměnéno.
  Zařazení nebo díly yvměnéne v rámci záruky se proto stavají vlastnictvím Varo NV.
• Vyhrazujeme si pravo odmitnout jakykoliv narok v pripeach, kdy nelze oveit nakup nebo kdy je zrejmé, ze vyrobek nebl spravně udržován (pravidelné Čištení větracích otvoru, pravidné servisoványuhlikovych kartáčku atd.).
• Uschoveje si doklad o zakoupeni, protoze se jim prokazuje datum nakupu.
• Zařizení se musí prodejci vrátit nerozmontované, v prijatelné cistém stavu, (v púvodním kuffíku s výliskem na uloženi zařizení,Pokud se tento požadavek vztahuje na tento pripad) spolu s dokladem o zakoupení.
• Aby byl zajistěn optimální provoz, je stroj třeba nabít alespón 1 × za měsíc.

14 OCHRANA ZIVOTNIHO PROSTREDI

Bude-li vase zařízeni po delsí době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s bežnám domovním opadem, ale proved'te to zpúsobem ekologicky bezpečnám.

Elektricky odpad se nesmi likvidovat jako soucást domovniho odpadu. Pokud je to mozné, provadějte recyklaci. Zeptejte se na mistrím uradu nebo u prodejce, kde a jak lze recyklovat.

15 PROHLÁŠENÍ O SHODE

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlasej, ze

Vyrobek: Vrtací kladivo 20V (BEZ AKUMULÁTORU)

Značka: POWERplus

Model:POWDP15600

je ve shodě se základnimi požadavky a ostatními relevantními ustanoveními príslušnéch evropských směrnic založeněch na aplikaci evropských harmonizovaněch norem.

Jakákoliv neschvaléná uprava prístroje vede ke ztrátě platnosti tohoto prohlášeni.

Evropske smernice (vctne, nastanou-li, jejich zmen a doplnku az do data podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Evropske harmonizované normy (včetné, nastanou-li, jejich zmen a doplěnků až do data podpisu):

EN60745-1:2009

EN60745-2-6: 2010

EN55014-1:2017

EN55014-2: 2015

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Nizepodepsanyjednajmenevmedenispolecnosti:

Ludo Mertens

Regulativni postupy - Manager pro dohled nad rădným jegnámím

5.1 Pracovná plocha 4
5.2 Elektrická bezpečnost 4
5.3 Osobná bezpečnost 5
5.4 Použivanie elektrického náradia a starostlivost' on.... 5
5.5 Servis 6
6 DALSIE BEZPECNOSTNÉ POKNY TYKAJUCE SA VRTACIEK .6

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJACKY

7.1 Baterie 7
7.2 Nabijacky 7
8 PRVKY 7
8.1 Littium-ionová bata (9) 7
9 PREVÁDZKA 8
9.1 Nabijanie akumulatorovej batie 8
9.1.1 Indikácie pre nabíjanie (obr. 1) 8
9.2 Indikator nabitia akumulatora (obr. 1a) 8
9.3 Vlozenie a vybratie baterie (obr. 2) 9
9.4 Uchytenie a vymena nastrojov (obr. 3) 9
9.5 Vybratie nastroja SDS-plus 9
9.6 Zapnutie/vypnutie 9
9.6.1 Zámok vypínača (obr. 4) 9
9.6.2 Smer otacania (obr. 5). 9
9.6.2.1 Otáčanie v smere hodinovych ručićiek: 9
9.6.2.2 Otáčanie proti smeru hodinovych ručićiek: 9
9.6.3 Menitehná rychlost 10

9.7 Zariadenie na zber prachu 10
9.8 Prepinač režimu funkci 10
9.9 Svetlo LED (obr. 6) 10
10 CISTENIE A UDRZBA 10
10.1 Cistenie 10
10.2 Udrzba. 11
11 TECHNICKE UDAJE 11
12 HLUK 11
13 ZARUKA 12
14 ZIVOTNé PROSTREDIE 12
15 VYHLASENIE O ZHODE 13

VRTACIE KLADIVO 20V (BEZ AKUMULÁTORA) POWDP15600

1 ZAMYSLANEPOUZITIE

VAROVANIE! Z dovodu vlastnej bezpečnosti si pred použitim tohto zariadenia precitajte tento námod a všeobecné bezpečnostnéPokyny. Ak vase elektrické zariadenie budete dávat'iným použivatel'om, odovzdajte ho spolu s týmitoPokynmi.

2 POPIS (OBR. A)

1. Ochranná krytka proti prachu
2. Upevnovacia objímka
3. Prepinač režimu funkcij
4. Hlavný vypínač
5. Rukovat
6. Gombík prepínania chodu ypred/yzad
7. Pracovné svetlo LED
8. Nabíjáčka (NIE JE sučast'ou balenia)
9. Akumulátor s indikátorom kapacity baterie (NIE JE sučastou balenia)
10. Uvol'novacie tlacidlo akumulatora
11. Tlačidlo indikátórupskapacitibatérie

3 OBSAH BALENIA

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Použivanie elektrického náradia a starostlivost' on

Servis elektrického náradia zverte kvalifikovanému opravárovi. Možu sa používat' ibarovnák nahradné diely. Zarucité tak,Že bude zachovaná bezpečnost' elektrického náradia.

6 DALSIE BEZPECNOSTNE POKNY TYKAJUCE SA VRTACIEK

-V pripade kontaktu s kozou alebo očami sa riadte týmitoPokynmi:

Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. št'avou z citróna alebo octom.

V pripade kontaktu s očami, vyplachujte veℓkým množstvom Čiostej vody minimálne 10 minút.

Obratte sa na lekara.

• Nikdy nenabijajte nedobijatel'né batrie.
• Poškodené káble okamžite vyměnte.
• Nevystavujte vode.
  Nabijačku neotvárajte.
• Do nabíjáčky nepichajte.
• Nabijačka je určená len na použitie vo vnutri.

8 PRVKY

8.1 Littium-ionová bátéria (9)

Vyhody litium-ionovych batérif:

Na akumuláto re su indikáry jeho nabilitia. Stav nabilitia akumulátra možete skontrolovat stlačením tlacidla (11). Pred použitím zariadenia stlache spúst vypínača a skontrolujte, Č je akumulátor uplne nabitý, aby zariadenie mohlo správné fungovat.

9.6.1 Zámok vypínača (obr. 4)

Hlavny vypinač možno zablokovat yo VYP, polohe.

Doprava: Na zvolenie smeru otáčania vpred, uvoñite hlavný vypínač a páku prepínania smeru vpred/vzad zatlăte dolava.

9.6.2.2 Otáčanie proti smeru hodinovych ruciciek:

Dolava: Na zvolenie smeru otáčania vzd, zatlačte páku doprava.

POWDP15600 SK

9.6.3 Menitel'ná rychlost

Rychlost'sa regulje silou stlačenia hlavného vypinača.

9.7 Zariadenie na zber prachu

9.8 Prepinač režimu funkcii

Menovité napătie	20 V
Typ elektrického motora	Komutátorový
Oráčky	0 – 850 ot./min
Počet úderov	0-5000 úderov/min
Sila úderu	1,3 J
Vítacia kapacita – kameš	13 mm
Vítacia kapacita – ocel'	10 mm
Vítacia kapacita – drevo	16 mm
Max. točivý moment	7 – 8,5 Nm
3 funkcie	Vrátanie, kladivové vřtanie, skrutkovanie
Mäkká rukovăt'	Áno

12 HLUK

Hodnoty emisi hluku namerané podla prislušnej normy. (K=3)

Hladina akustického tlaku LpA 85 dB(A)

obchodnáznámka: POWERplus

model:POWDP15600

je v sulade so zakladnymi poziadavkami a inymi relevantnymi ustanoveniami prisluznych europskych smernic, na zaklade uplatnenia europskych harmonizovanych noriem. V priade akychkolvek neopravnenych uprav tohto zariadenia straca toto vyhlaseenie svju platnost'.

Europse smernice (vratane ich pripadnych novelizaci do datumu podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Europse harmonizovane normy (vratane ich priadnych novelizacij do datumu podpisu):

EN60745-1:2009

EN60745-2-6:2010

EN55014-1:2017

EN55014-2:2015

Uchovávatě technicéj dokumentácie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Regulaché záležitosti - Compliance Manager

23/08/2021, Lier - Belgicko

1 UTILIZARE PREVÄZUTÄ 3
2 DESCRIERE (FIG. A) 3
3 CONTINUTUL PACHETULUI 3
4 SIMBOLURI 4

5 AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND
APARATUL ELECTRIC 4

5.1 Zona de lucru 4
5.2 Siguranta electrica 4
5.3 Siguranta personala 5
5.4 Folosirea 山 intretinerea aparatului electric 5
5.5 Service 5

6 INSTRUCTION DE SIGURAN T A SUPLIMENTARE PENTRU BORMASINI 6
7 INSTRUCTION SUPPLEMENTARE DE SIGURAN T A PENTRU ACUMULATORI S I INCARCATOARE
7.1 Accumulatorii. 7
7.2 Incarcatoare 7
8 FUNCII 7
8.1 Accumulator li-ion (9) 7
9 MOD DE UTILIZARE 8
9.1 Incarcarea accumulatorului 8
9.1.1 Instruetiuni de incarcare (Fig. 1). 8
9.2 Indicator al incarcarii accumulatorului (Fig. 1a) 9
9.3 Montarea 日 demontarea accumulatorului (Fig. 2). 9
9.4 Montarea 日 schimbarea uneltelor (Fig. 3).9
9.5 Scoaterea uneltei SDS-plus 9
9.6 Pornirea 山 oprirea 9
9.6.1 Blocaea comutatorului (Fig. 4)
9.6.2 Direcţia de rotatie (Fig. 5) 9
9.6.2.1 Rotirea in sens orar: 9
9.6.2.2 Rotirea in sens invers orar: 10

POWERPLUS HIGH QUALITY TOOLS

POWPD15600 RO

9.6.3 Viteza variabila 10
9.7 Dispositivul de colectare a prafului 10
9.8 Selectorul modului de fonctionare 10
9.9 Lampa cu leduri (Fig. 6) 10
10 CURATAREA INTRETINEREA. 11
10.1 Curataea 11
10.2 Intretinerea 11
11 DATE TEHNICE 11
12 ZGOMOT 11
13 GARANTIE 12
14 MEDIU 12
15 DECLARATIA DE CONFORMITATE 13

MAŞINA DE GÜRIT CU PERCUÜTIE 20V (FÁRA ACUMULATOR) POWPD15600

1 UTILIZARE PREVÁZUTA
