GEBRUIKSAANWIJZING climaVAIR exclusive VAI85035 KMNI VAILLANT

1.1 Waarschuwingen bij

1.3 Algemene veiligheidsinstruc-

ties ............................................. 153 2 Aanwijzingen bij de documentatie ........................... 156

2.3 Geldigheid van de

handleiding ................................ 156 3 Productbeschrijving................ 156

3.1 Opbouw van het product

plafond/vloer .............................. 156

3.2 Opbouw van het product

cassette ..................................... 157

3.3 Hoofdfunctie............................... 157

3.8 Beschrijving van de

typeplaatjes................................ 157 4 Functie ...................................... 159

4.1 Temperatuurbereik voor de

5.14 Temperatuurfunctie.................... 164

connectiviteitsfunctie.................. 164

5.19 Bedrijf met meerdere

6.6 Reiniging van de luchtfilter van

de binnenunit cassette............... 166

6.7 Reiniging van de luchtfilter in

de binnenunit plafond/vloer........ 167 7 Uitbedrijfname.......................... 167

7.1 Product tijdelijk buiten bedrijf

stellen ........................................ 167

7.2 Product definitief buiten bedrijf

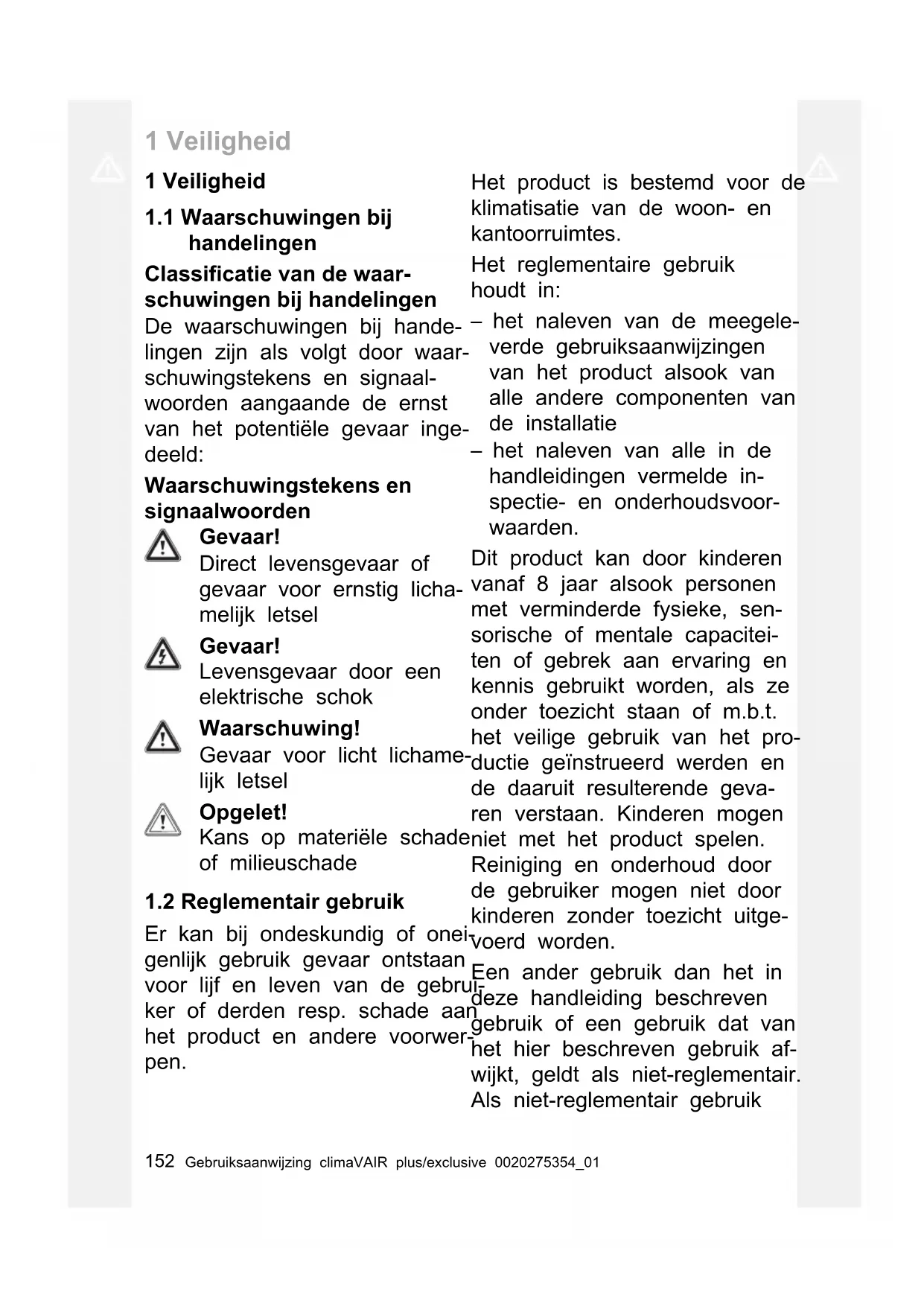

1.1 Waarschuwingen bij

handelingen Classificatie van de waar- schuwingen bij handelingen De waarschuwingen bij hande- lingen zijn als volgt door waar- schuwingstekens en signaal- woorden aangaande de ernst van het potentiële gevaar inge- deeld: Waarschuwingstekens en signaalwoorden Gevaar! Direct levensgevaar of gevaar voor ernstig licha- melijk letsel Gevaar! Levensgevaar door een elektrische schok Waarschuwing! Gevaar voor licht lichame- lijk letsel Opgelet! Kans op materiële schade of milieuschade

1.2 Reglementair gebruik

Er kan bij ondeskundig of onei- genlijk gebruik gevaar ontstaan voor lijf en leven van de gebrui- ker of derden resp. schade aan het product en andere voorwer- pen. Het product is bestemd voor de klimatisatie van de woon- en kantoorruimtes. Het reglementaire gebruik houdt in: – het naleven van de meegele- verde gebruiksaanwijzingen van het product alsook van alle andere componenten van de installatie – het naleven van alle in de handleidingen vermelde in- spectie- en onderhoudsvoor- waarden. Dit product kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sen- sorische of mentale capacitei- ten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of m.b.t. het veilige gebruik van het pro- ductie geïnstrueerd werden en de daaruit resulterende geva- ren verstaan. Kinderen mogen niet met het product spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht uitge- voerd worden. Een ander gebruik dan het in deze handleiding beschreven gebruik of een gebruik dat van het hier beschreven gebruik af- wijkt, geldt als niet-reglementair. Als niet-reglementair gebruikVeiligheid 1 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 153 geldt ook ieder direct commer- cieel of industrieel gebruik. Elke gebruik voor het bewaren van voedingsmiddelen, planten of andere licht bederfelijke levens- middelen wordt eveneens als niet reglementair beschouwd. Attentie! Ieder misbruik is verboden.

veiligheidsinstructies

1.3.1 Levensgevaar door

veranderingen aan het product of in de omgeving van het product ▶ Verwijder, overbrug of blok- keer in geen geval de veilig- heidsinrichtingen. ▶ Manipuleer geen veiligheids- inrichtingen. ▶ Vernietig of verwijder geen verzegelingen van compo- nenten. ▶ Breng geen veranderingen aan: – aan het product – aan de toevoerleidingen voor water en stroom – aan de veiligheidsklep – aan de afvoerleidingen – aan de luchtinlaten en lucht- uitlaten – aan de leidingen voor de luchttoevoer en luchtafvoer – aan bouwconstructies die de gebruiksveiligheid van het product kunnen beïn- vloeden

1.3.2 Gevaar door foute

bediening Door foute bediening kunt u zichzelf en anderen in gevaar brengen en materiële schade veroorzaken. ▶ Lees deze handleiding en alle andere documenten die van toepassing zijn zorgvuldig, vooral het hoofdstuk "Veilig- heid" en de waarschuwingen. ▶ Voer alleen de werkzaam- heden uit waarover deze ge- bruiksaanwijzing aanwijzin- gen geeft.

1.3.3 Verwondingsgevaar en

gevaar voor materiële schade door ondeskundig of niet- uitgevoerd onderhoud en ondeskundige of niet- uitgevoerde reparatie ▶ Probeer nooit om zelf onder- houdswerk of reparaties aan uw product uit te voeren. ▶ Laat storingen en schade on- middellijk door een installa- teur verhelpen. ▶ Neem de opgegeven onder- houdsintervallen in acht.1 Veiligheid 154 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01

1.3.4 Levensgevaar door een

elektrische schok ▶ Werk niet met natte of voch- tige handen aan het product.

voor verwondingen door koudemiddel Lekkend koudemiddel kan ern- stige oogletsels en tot zuurstof- gebrek op de opstelplaats ver- oorzaken. ▶ Beschadig geen toestelcom- ponenten die koudemiddel bevatten. ▶ Zorg ervoor dat u de leidingen van de airco niet met scherpe of puntige voorwerpen be- schadigt en dat u geen leidin- gen platdrukt of verdraait. ▶ Als er koudemiddel gelekt is, neem dan contact op met een gekwalificeerde installateur die de lekkage verhelpt. ▶ Als er koudemiddel in uw ogen terechtkomt, neem dan onmiddellijk contact op met een arts. ▶ Gebruik bij de omgang met het koudemiddel veiligheids- handschoenen.

voor verwondingen door ventilator De hoge snelheid van de venti- lator kan verwondingen veroor- zaken. ▶ Steek nooit uw vingers of andere voorwerpen in de luchtin- en uitlaten of tussen de lamellen terwijl het product in gebruik is.

1.3.7 Brandgevaar door open

vuur of ontvlambare gassen ▶ Plaats geen hittebronnen met open vuur in de luchtstroom van het toestel. ▶ Gebruik in de omgeving van de airco geen sprays of an- dere ontvlambare gassen.

de gezondheid door directe luchtstroom ▶ Richt de luchtstroom niet di- rect op mensen, vooral niet op kinderen of behinderde of oudere mensen.

1.3.9 Kans op milieuschade

door koudemiddel Het product bevat een koude- middel dat niet in de atmosfeer terecht mag komen. ▶ Zorg ervoor dat een voor het werken met koudemiddelenVeiligheid 1 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 155 gekwalificeerde installateur het product onderhoudt en na de uitbedrijfname recycleert of afvoert.

1.3.10 Kans op storingen

▶ Plaats geen voorwerpen op of in de buurt van de buitenunit.2 Aanwijzingen bij de documentatie 156 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende

documenten in acht nemen ▶ Neem absoluut alle gebruiksaanwijzin- gen die bij de componenten van de in- stallatie worden meegeleverd in acht.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle documenten die van toepassing zijn voor het verdere gebruik.

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor de volgende producten: Productartikelnummer Binnenunit VAI8/5-035 KMNI

3 Productbeschrijving

3.1 Opbouw van het product

1 Buiteneenheid 2 Afstandbed. 3 Binnenunit pla- fond/vloer 4 Aansluitingen en buizen 5 Drainagebuis voor condens- waterProductbeschrijving 3 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 157

3.2 Opbouw van het product

1 Buiteneenheid 2 Afstandbed. 3 Binnenunit cas- sette 4 Aansluitingen en buizen 5 Drainagebuis voor condens- water

De afstandsbediening stuurt de CV-instal- latie, de koeling en de ventilatie. De afstandsbediening beschikt over een tijdschakelfunctie (schakelklok) voor het in- en uitschakelen van de binnenunit.

De kamertemperatuurvoeler meet de ka- mertemperatuur. Als de kamertemperatuur lager is dan de gewenste temperatuur, dan activeert de thermostaat de verwarming. In de CV-functie verhoogt de binnenunit de temperatuur van de kamer waarin deze is geïnstalleerd.

De kamertemperatuurvoeler meet de ka- mertemperatuur. Als de kamertemperatuur hoger is dan de gewenste temperatuur, dan activeert de thermostaat de koeling. In de koelmodus verlaagt de binnenunit de temperatuur van de kamer waarin deze is geïnstalleerd.

Met behulp van de afstandsbediening kan de ventilatie geactiveerd worden om de lucht te laten circuleren zonder hierbij de luchttemperatuur van de kamer te wijzigen waarin het product is geïnstalleerd. In de ventilatiemodus kan de temperatuur niet worden ingesteld.

In de ontvochtigingsmodus vermindert de binnenunit de luchtvochtigheid in de kamer waarin deze is geïnstalleerd. In de ontvochtigingsmodus kan het ven- tilatortoerental niet worden ingesteld. De ventilator loopt met minimaal toerental.

3.8 Beschrijving van de

3.8.1 Beschrijving van het

typeplaatje van de binnenunit Op het typeplaatje vindt u de volgende informatie:3 Productbeschrijving 158 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 Afkor- ting/symbool Beschrijving Handleiding lezen! VAI... Productnomenclatuur Air Conditionning - Indoor unit Productbeschrijving COOLING - Ra- ted capacity

Maximaal verbruik IP Beschermingsklasse (stof, spatwater) 220-240 V ~ / 50 Hz / eenfasig Elektrische aansluiting - spanning - frequentie - fase Operating pres- sure Hi P MPa Toegestane werkoverdruk aan hogedrukzijde Operating pres- sure Lo P MPa Toegestane werkoverdruk aan lagedrukzijde NET WEIGHT

Nettogewicht Het product bevat een licht ontvlambare vloeistof (veiligheidsgroep A2).

3.8.2 Beschrijving van het

typeplaatje van de buitenunit Op het typeplaatje vindt u de volgende informatie: Afkor- ting/symbool Beschrijving VAI... Productnomenclatuur Air Conditionning - Outdoor unit Productbeschrijving COOLING - Ra- ted capacity

Nominale inhoud in de koelmodus Afkor- ting/symbool Beschrijving HEATING - Ra- ted capacity

Maximaal verbruik IP Beschermingsklasse (stof, spatwater) 220-240 V ~ / 50 Hz / eenfasig Elektrische aansluiting - spanning - frequentie - fase Refrigerant Koudemiddeltype kg Gewicht van de kouder- dragervulling in het pro- duct GWP in tCO2 Broeikaspotentieel Operating pres- sure Hi P MPa Toegestane werkoverdruk aan hogedrukzijde Operating pres- sure Lo P MPa Toegestane werkoverdruk aan lagedrukzijde NET WEIGHT

Nettogewicht Het product bevat een licht ontvlambare vloeistof (veiligheidsgroep A2).

Met de CEmarkering wordt aangegeven dat de producten conform het typeplaatje aan de fundamentele vereisten van de geldende richtlijnen voldoen. Hiermee verklaart de fabrikant dat het in deze handleiding beschreven draadloze installatietype aan de richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsverklaring is op het volgende internetadres beschikbaar: http://www.vaillant-group.com/doc/doc- radio-equipment-directive/.Functie 4 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 159

3.8.4 Nationaal keurmerk Servië

Geldigheid: Servië Met het keurmerk wordt gedocumenteerd dat de producten conform het typeplaatje voldoen aan de eisen van alle desbetref- fende nationale voorschriften in Servië.

3.8.5 Gegevensblad voor de

koudemiddelvulling in het product Het product bevat al een koudemiddelvul- ling in de buitenunit. Het gegevensblad levert informatie m.b.t. de koudemiddelvul- ling in het product . De installateur moet na de installatie de gegevens m.b.t. de koudemiddelvulling op het gegevensblad invullen. 4 Functie

4.1 Temperatuurbereik voor de

werking De vermogenscapaciteit van de airco ver- andert afhankelijk van de bedrijfstempera- tuur van de buitenunit. Koeling Verwarming Buiten −15 … 48 ℃ −15 … 24 ℃ Binnen 16 … 30 ℃ 16 … 30 ℃

4.2 Bedieningsconcept

Sym- bool Beschrijving Weergave van de I FEEL-modus Functieweergave van de ventilator Overbrengingsindicatie Weergave van de koelmodus Weergave van de ontvochtigings- modus Weergave van de ventilatiemodus Weergave van de CV-functie Weergave van de vakantiemodus Weergave van de ionisatiemodus (functie niet voorhanden) Verseluchtindicatie (niet voorhan- den) Weergave van de gekozen tempe- ratuur Kamertemperatuurweergave Weergave van de TIMER-modus Klok Weergave van de SLEEP-modus Verlichtingsweergave Functieweergave van de verticale luchtverdeling Blokkeerweergave5 Functie 160 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01

4.3 Bedieningselementen

Sym- bool Beschrijving Keuze van de modus Inschakelen van de FAN-modus Aan-/uittoets Inschakelen van de luchtverdeling Inschakelen van de TURBO-mo- dus Geselecteerde instelwaarde ver- hogen Geselecteerde instelwaarde verla- gen Inschakelen van de SLEEP-mo- dus Inschakelen van de I FEEL-modus Inschakelen van de TIMER-modus Uitschakelen van de TIMER-mo- dus Toets voor het instellen van de tijd Temperatuur instellen Inschakelen van de LIGHT-modus 5 Functie

5.1 Batterijen plaatsen

1. Haal het deksel (1) van het batterijvak.

2. Plaats de batterijen (2) en let hierbij op

3. Breng het deksel van het batterijvak (1)

opnieuw aan. ▽ Als het display niet inschakelt, con- troleer dan of de batterijen correct geplaatst zijn. ◁ Verwijder bij langere afwezigheid de batterijen uit de afstandsbediening.

1. Druk op om de afstandsbediening

en de binnenunit in te schakelen.

2. Druk op om het product uit te scha-

richting van de binnenunit. ◁ De afstand tussen afstandsbedie- ning en binnenunit moet geringer zijn dan de maximale afstand. – < 7,0 m ◁ Als zich in de kamers TL-lampen met elektronisch voorschakeltoestel of draadloze telefoons bevinden, moet de maximale afstand vermin- derd worden. ◁ Vermijd hindernissen tussen af- standsbediening en binnenunit.

2. Druk op om de modus door

te schakelen en te selecteren. De be-Functie 5 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 161 drijfswijze wordt in de volgende volg- orde op het display weergegeven: ◁ Autostand ◁ Koelmodus: ◁ CV-functie: ◁ Ventilatiemodus: ◁ Ontvochtigingsmodus: Aanwijzing Als het toestel langere tijd bij hoge luchtvochtigheid in de koelmodus loopt, kan uit het uitlaatrooster water druppelen.

om de displayverlichting van de binnenunit in te schakelen.

2. Druk minder dan 2 seconden op

om de displayverlichting van de binnenunit uit te schakelen.

3. Om de functie te deactiveren, drukt

u op een willekeurige toets op de af- standsbediening.

◁ De weergave van de tijd knippert op het display.

2. Druk op en om de tijd in te

stellen. ◁ Met en kunt u de uren en minuten instellen. ◁ Als u of ingedrukt houdt, dan wordt de waarde sneller ver- hoogd of verlaagd.

3. Druk op om de instelling te

bevestigen. ◁ De weergave van de tijd knippert niet meer. De tijd is nu ingesteld.

In de ventilatiemodus zijn de temperatuur- instelling en de modus niet be- schikbaar. In de overige modi kan het ventilatortoe- rental worden ingesteld.

1 Minimaal toeren- tal 2 Gemiddeld toe- rental 3 Maximaal toe- rental

5.5.1 Ventilatiemodus instellen

1. Schakel het product in. (→ Pagina 160)

◁ Op het display worden de verschil- lende modi weergegeven.

3. Selecteer de ventilatiemodus .

4. Stel de gewenste temperatuur met

en in. ◁ De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

5. Druk op om het ventilatortoeren-

tal in te stellen. ◁ Met elke toetsdruk op veran- dert het ventilatortoerental.

In de autostand kiest het product auto- matisch afhankelijk van de kamertempera- tuur de koelmodus of de CV-functie . – In de koelmodus bedraagt de ge- wenste temperatuur 25 °C. – In de CV-functie bedraagt de ge- wenste temperatuur 20 °C.

5.6.1 Autostand instellen

1. Schakel het product in. (→ Pagina 160)

◁ Op het display worden de verschil- lende modi weergegeven.

3. Selecteer de autostand .5 Functie

162 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 ◁ De binnenunit regelt automatisch het ventilatortoerental afhankelijk van de kamertemperatuur.

In de koelmodus laat de binnenunit alleen de koeling van de kamer toe. Om een optimale koeling te bereiken, wordt aangeraden om de lamellen hori- zontaal in te stellen.

5.7.1 Koelbedrijf instellen

1. Schakel het product in. (→ Pagina 160)

◁ Op het display worden de verschil- lende modi weergegeven.

3. Selecteer de koelmodus .

4. Stel de gewenste temperatuur met

en in. ◁ De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

5. Stel het ventilatortoerental in.

5.8 Ontvochtigingsmodus

In de ontvochtigingsmodus vermindert de binnenunit de luchtvochtigheid.

5.8.1 Ontvochtigingsmodus

1. Schakel het product in. (→ Pagina 160)

◁ Op het display worden de verschil- lende modi weergegeven.

3. Selecteer de ontvochtingsmodus .

4. Stel de gewenste temperatuur met

De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden. ◁ De binnenunit selecteert het laagste ventilatortoerental dat niet kan wor- den veranderd om de efficiëntie van de ontvochtigingsmodus te optimali- seren.

In de CV-functie beperkt de binnenunit zich tot het verwarmen van de kamer. Aanwijzing Met de CV-functie functioneert de ventilator in de binnenunit cassette tot wijziging van de functie of uit- schakelen van de unit.

5.9.1 CV-bedrijf instellen

1. Schakel het product in. (→ Pagina 160)

◁ Op het display worden de verschil- lende modi weergegeven.

3. Selecteer het CV-bedrijf .

4. Stel de gewenste temperatuur met

en in. ◁ De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

5. Stel het ventilatortoerental in.

5.10 Luchtverdeling instellen

Met deze functie kan de verticale lucht- verdeling van de binnenunit onafhankelijk ingesteld worden.

◁ Op het display van de afstandsbe- diening verschijnt de functieweer- gave van de verticale luchtverdeling.

2. Druk opnieuw op om de gewenste

richting te selecteren. Door het telkens indrukken van verandert de richting van de verticale luchtuitlaathoek.Functie 5 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 163 Aanwijzing Als het product ingeschakeld is en op de afstandsbediening de functieweergave voor de ver- ticale luchtverdeling te zien is, dan beweegt de luchtuitlaat- hoek volgens de standaardin- stelling. Als het product zich in de koelmodus bevindt, is de luchtuitlaathoek naar boven ge- richt. Als het product zich in de verwarmingsmodus bevindt, is de luchtuitlaathoek naar onde- ren gericht.

Met de Sleep-functie kan de kamer- temperatuur tijdens de slaaptijden worden aangepast. Als de Sleep-functie is inge- steld, past het systeem de temperatuur automatisch aan. In de koel- of ontvochtingsmodus wordt bij een geactiveerde modus Sleep in één uur de temperatuur met 1 °C en na 2 bedrijfsu- ren met 2 °C verhoogd en op deze waarde gehouden. In de CV-functie wordt bij een geac- tiveerde modus Sleep in één uur de temperatuur met 1 °C en na 2 bedrijfsuren met 2 °C verlaagd en op deze waarde gehouden.

Met de TIMER-functie kunnen de wer- kingstijden van het product worden inge- steld. Door deze functie kan het stroom- verbruik geoptimaliseerd worden.

5.12.1 TIMER ON-functie instellen

1. Controleer of de binnenunit uitgescha-

2. Controleer of de tijd van het product

juist is ingesteld. ◁ Vóór de configuratie van de functie moet de tijd absoluut worden inge- steld. (→ Pagina 161)

4. Programmeer de gewenste starttijd

5. Druk op om de starttijd te

6. Druk op om de functie te

5.12.2 TIMER OFF-functie instellen

1. Zorg ervoor dat de binnenunit in wer-

2. Controleer of de tijd van het product

juist is ingesteld. ◁ De tijd moet absoluut zijn ingesteld vooraleer u de functie configureert. (→ Pagina 161)

4. Programmeer de gewenste uitschakel-

tijd met de toetsen en .

5. Druk op om de stoptijd te

6. Druk op om de functie te

De functie is in de koelmodus en in de CV-functie beschikbaar. Hiermee kan het verwarmings- resp. koelvermogen indien gewenst worden verhoogd.

5.13.1 Turbofunctie activeren

1. Druk op om de functie te acti-

2. Druk op om de functie te de-

activeren.5 Functie 164 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01

5.14 Temperatuurfunctie

De temperatuurfunctie geeft de gepro- grammeerde temperatuur en de kamer- temperatuur op het display van de binnen- unit weer. Druk voor het weergeven van de tempe- ratuurwaarden op de toets op de afstandsbediening.

1 Gewenste tem- peratuur 2 Omgevingstem- peratuur 3 Buitentempera- tuur Functie bij dit model niet be- schikbaar

De -functie gebruikt de tempera- tuursensor van de afstandsbediening als referentie voor het starten of stoppen van de binnenunit. De temperatuur van de ka- mer is preciezer en de luchtstroom wordt beter geleid, voor meer comfort. De afstandsbediening moet in de rich- ting van de binnenunit worden gehouden, zodat de afstandsbediening het door de binnenunit verzonden signaal correct ont- vangt.

5.15.1 I Feel-functie

◁ Op het display van de afstandsbe- diening verschijnt de weergave .

2. Herhaal de procedure om de functie te

Met de spaarfunctie wordt de temperatuur automatisch in de CV-functie op 8 °C en in de koelmodus op 27 °C vastgelegd.

1. Selecteer de CV-functie of de koelmo-

2. Houd tegelijk en inge-

drukt om de functie te activeren. ◁ In de verwarmingsmodus verschijnt het symbool op het beeldscherm. ◁ In de koelmodus verschijnt SE op het display.

3. Herhaal de procedure om de functie te

5.17 Kinderslotfunctie

Met de kinderslotfunctie kan de afstandsbediening worden geblokkeerd.

5.17.1 Kinderslotfunctie

activeren/deactiveren

1. Druk tegelijk op en .

◁ Op het display van de afstandsbe- diening verschijnt de weergave . Het kinderslot is geactiveerd.

2. Druk opnieuw op en om de

functie te deactiveren.

5.18 Activeren/deactiveren van de

connectiviteitsfunctie ▶ Druk op en om de connectiviteitsfunctie te activeren resp. te deactiveren. Aanwijzing Deze functie kan alleen met het nodige toebehoren worden gebruikt om de connectiviteit te activeren.Onderhoud 6 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 165

5.19 Bedrijf met meerdere

binnenunits Als uw airconditioning uit meerdere bin- nenunits bestaat, dan gebeurt de tempera- tuurinstelling voor de verschillende kamers onafhankelijk van elkaar. Zorg ervoor dat alle binnenunits ofwel op koelmodus of op CV-functie ingesteld zijn zodat de installatie correcte functioneert.

5.20 Indicaties van de binnenunit

5.20.1 Indicaties van de binnenunit

1 Temperatuur- weergave 2 Draadloze ont- vanger 3 Indicatie CV- bedrijf 4 Indicatie koelbe- drijf 5 Bedrijfsindicatie 6 Weergave van de TIMER-mo- dus

5.20.2 Indicaties van de binnenunit

1 Testknop (func- tie niet voorhan- den) 2 Functieknop AUTO MODE en noodknop 3 Bedrijfsindicatie 4 Tempera- tuurDISPLAY en foutcode 5 Weergave van de TIMER-mo- dus 6 Draadloze ont- vanger 6 Onderhoud

Voor de continue gebruiksveiligheid, be- trouwbaarheid en lange levensduur is een jaarlijkse inspectie/jaarlijks onderhoud van het product door een erkende installateur noodzakelijk.

6.2 Product onderhouden

▶ Reinig de mantel met een vochtige doek en een beetje oplosmiddelvrije zeep. ▶ Gebruik geen sprays, geen schuurmid- delen, afwasmiddelen, oplosmiddel- of chloorhoudende reinigingsmiddelen.

6.3 Binnenunit reinigen

1. Veeg de mantel van de binnenunit met

een zachte, droge doek af.

2. Reinig de mantel bij hardnekkigere

verontreinigingen met water en een neutraal reinigingsmiddel.6 Onderhoud 166 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 – Houd de binnenkant van de binnen- unit vrij van reinigingsmiddelen.

6.4 Buitenunit reinigen

1. Veeg de mantel van de buitenunit met

2. Verwijder evt. vuil van het oppervlak

3. Als de buitenunit zich in een stoffige

omgeving bevindt, reinig dan de lamel- len van de warmtewisselaar regelmatig met een zachte borstel.

6.5 Afstandsbediening reinigen

▶ Reinig de afstandsbediening alleen met een droge doek.

6.6 Reiniging van de luchtfilter van

Gevaar! Gevaar voor materiële schade en storingen! Als de binnenunit cassette met verontreinigde luchtfilters in ge- bruik wordt genomen, dan kan dit tot storingen en schade aan het product leiden. Een veront- reinigde luchtfilter reduceert het vermogen van de cassette. ▶ Pas het reinigingsinterval voor de luchtfilter aan de om- gevings- en gebruiksomstan- digheden aan (minstens één keer per maand).

Reinig de luchtfilters bij inten- sief gebruik minstens om de twee weken.

1. Druk op de knoppen (1) aan de zijkan-

ten van het display aan het rooster (2) van de binnenunit om het van de front- mantel los te maken.

2. Open het rooster.

3. Reinig de luchtfilter (1) met een stofzui-

ger of was deze met koud water uit.

4. Controleer voor de herinbouw van de

filter in het rooster of deze schoon en absoluut droog is.

5. Als de filter beschadigd is, vervang

6. Ga bij de inbouw van de filter in de

omgekeerde volgorde te werk.Uitbedrijfname 7 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 167

6.7 Reiniging van de luchtfilter in

de binnenunit plafond/vloer

Gevaar! Gevaar voor materiële schade en storingen! Als de binnenunit plafond/vloer met verontreinigde luchtfilters in gebruik wordt genomen, dan kan dit tot storingen en schade aan het product leiden. Een verontreinigde luchtfilter redu- ceert het vermogen van pla- fond/bodem-toestel. ▶ Pas het reinigingsinterval voor de luchtfilter aan de om- gevings- en gebruiksomstan- digheden aan (minstens één keer per maand). ▶ Reinig de luchtfilters bij inten- sief gebruik minstens om de twee weken.

1. Maak de bovenste haken aan de zij-

kanten van het rooster los om het van de frontmantel los te maken.

2. Open het rooster.

4. Reinig de luchtfilter met een stofzuiger

of was deze met koud water uit.

5. Controleer voor de herinbouw van de

filter in het rooster of deze schoon en absoluut droog is.

6. Als de filter beschadigd is, vervang

7. Ga voor de montage van de filter in

omgekeerde volgorde te werk. 7 Uitbedrijfname

7.1 Product tijdelijk buiten bedrijf

stellen ▶ Druk op de aan-/uittoets. ◁ Het display gaat uit.

7.2 Product definitief buiten bedrijf

stellen ▶ Geef een installateur de opdracht om het product definitief buiten bedrijf te stellen. Gelieve met een erkende instal- lateur contact op te nemen.

7.2.1 Koudemiddel laten afvoeren

Het product bevat het koudemiddel R32 dat niet in de atmosfeer terecht mag ko- men. ▶ Laat het koudemiddel alleen door een gekwalificeerde installateur afvoeren.8 Recycling en afvoer 168 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 8 Recycling en afvoer ▶ Laat de verpakking door de installateur afvoeren die het product geïnstalleerd heeft. Als het product met dit teken is aan- geduid: ▶ Gooi het product in dat geval niet met het huisvuil weg. ▶ Geeft het product in plaats daarvan af bij een inzamelpunt voor oude elektri- sche of elektronische apparaten. Als het product batterijen bevat die met dit teken gekenmerkt zijn, kunnen de batterijen substanties bevatten die schade- lijk zijn voor gezondheid en milieu. ▶ Breng de batterijen in dat geval naar een inzamelpunt voor batterijen. Geldigheid: Kroatië Obavijest u svezi Zakona o održivom gos- podarenju otpadom i Pravilnika o gospo- darenju otpadnom električnom i elektro- ničkom opremom nalazi se na internetskoj stranici društva Vaillant- www.vaillant.hr. 9 Garantie en klantendienst

Informatie over de fabrieksgarantie kunt u bij het aan de achterkant opgegeven contactadres verkrijgen.

De contactgegevens van onze klantenser- vice vindt u aan de achterkant of op onze website.Bijlage 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 169 Bijlage A Verhelpen van storingen Probleem Mogelijke oorzaken Oplossing Display van de afstandsbedie- ning schakelt niet

Controleer of de batterijen correct ge- plaatst zijn. Let op de correcte poling. Batterijen zijn ontladen Vervang de batterijen. Vervang altijd beide batterijen tegelijk. Systeem start niet onmiddellijk Het systeem start na een uitschakeling niet onmiddellijk opnieuw. Ter bescherming blijft de installa- tie gedurende minstens 3 min. na elke stop uitgeschakeld. Schakel deze na deze tijd opnieuw in. Het veiligheidscircuit wordt geactiveerd om het product te beschermen als de stekker uit het stopcontact getrokken wordt en dan onmiddellijk opnieuw aan- gesloten wordt. Systeem functi- oneert helemaal niet (ventilator schakelt niet in) Netaansluitkabel is niet aangesloten Steek de stekker in het stopcon- tact en schakel de binnenunit in. Stroom is uitgevallen Breng de stroomtoevoer van de installatie opnieuw tot stand. Zekering is defect Breng uw installateur op de hoogte. Onvoldoende koeling of ver- warming Deuren en/of vensters geopend Sluit de deuren en/of vensters. Warmtebron bevindt zich in de ruimte (veel personen in de ruimte) Verwijder indien mogelijk de warmtebron. Thermostaat is in de koelmodus op een te hoge temperatuur ingesteld Stel de temperatuur optimaal in. Thermostaat is in de CV-functie op een te lage temperatuur ingesteld Stel de temperatuur optimaal in. Luchtfilter is vervuild of verstopt Reinig de luchtfilter. Hindernis vóór de luchtinlaat of luchtuit- laat Verwijder de hindernis om voor voldoende luchtcirculatie te zor- gen. Kamertemperatuur bereikte niet het vastgelegde niveau Wacht een ogenblik. Directe zonnestraling door het ven- ster terwijl het product in de koelmodus loopt Bescherm de binnenunit tegen zonnestraling (bijv.: gordijnen aan- brengen, rolluiken sluiten ...). Geluidsontwikke- ling Tijdens de werking of bij een uitgescha- kelde unit is mogelijk een geruis te ho- ren. Gedurende de eerste 2-3 minuten is het geluid het luidst. Oorzaak voor dit geruis is het stromen van koudemiddel in de unit. Het geluid wijst niet op een storing. Tijdens de werking van het systeem is een geknak te horen Oorzaak voor dit geluid zijn tem- peratuurwijzigingen en hieraan verbonden het uitzetten of samen- trekken van het reservoir. Het ge- luid wijst niet op een storing.Bijlage 170 Gebruiksaanwijzing climaVAIR plus/exclusive 0020275354_01 Probleem Mogelijke oorzaken Oplossing Geluidsontwikke- ling Een luid luchtgeluid tijdens de werking van het systeem kan door de veront- reiniging van de luchtfilters veroorzaakt worden Reinig de luchtfilter grondig. Geurvorming Systeem laat geuren in de kamerlucht circuleren (sigaretten- of meubelgeur) Geen correctiemaatregel Nevel- of damp- vorming In de verwarmingsmodus of bij lage temperaturen kan de buitenunit tijdens het ontdooiingsproces damp opwekken. Geen correctiemaatregel Het beeldscherm van de binnen- unit toont E07 . De verschillende binnenunits van de air- conditioning zijn niet in dezelfde modus geconfigureerd. Stel alle binnenunits ofwel op koelmodus of op CV-functie in.Trefwoordenlijst 0020275354_01 climaVAIR plus/exclusive Gebruiksaanwijzing 171 Trefwoordenlijst

Hoofdfunctie ......................................... 157

Selecteer een modus. .......................... 160 Spaarfunctie ......................................... 164
