Znamka	Vaillant
Model	climaVAIR exclusive VAI85035 KMNI
Vrsta izdelka	Reverzibilna klimatska naprava (ogrevanje in hlajenje)
Notranja enota	Vgradna enota za strop/tla (ref. VAI8/5-035 KMNI)
Električno napajanje	220-240 V ~ 50 Hz, 1 PH
Hladilno sredstvo	R32, vnetljivo (skupina A2)
Glavne funkcije	Hlajenje, ogrevanje, prezračevanje, razvlaževanje, avtomatski način
Posebne funkcije	spanje, turbo, I Feel, časovnik VKLOP/IZKLOP, varčevanje z energijo, otroška zaščita, vertikalno mahanje
Zunanje temperaturno območje	Hlajenje: -15 do 48 °C; Ogrevanje: -15 do 24 °C
Notranje temperaturno območje	16 do 30 °C

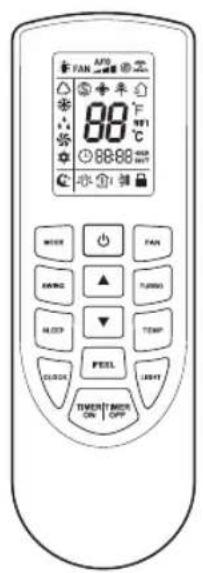

Tip daljinskega upravljalnika	Brezžični, doseg < 7 m, baterije AAA

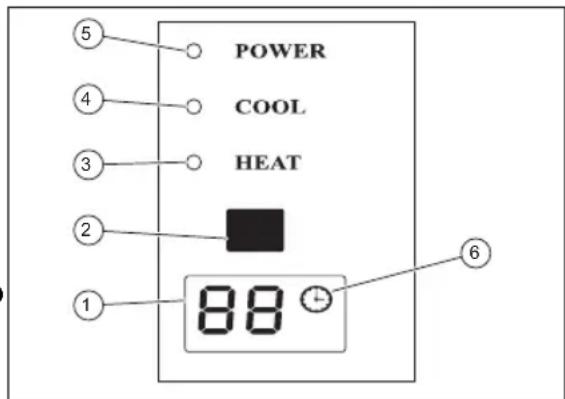

Prikaz notranje enote	Temperatura, način, časovnik, LED indikator
Redno vzdrževanje	Čiščenje zračnega filtra vsak mesec (pogosteje pri intenzivni uporabi)
Čiščenje	Notranja enota: mehka suha krpa ali milnica; daljinski upravljalnik: suha krpa
Vzdrževanje	Letni pregled pri usposobljenem strokovnjaku
Varnost	Otroška zaščita, samodejni izklop po 3 min, zaznavanje uhajanja hladilnega sredstva
Povezljivost	Wi-Fi (preko dodatne opreme)
Certifikati	CE, oznaka za Srbijo (če velja)
Popravljivost	Nadomestni deli so na voljo pri Vaillant servisni službi
Garancija	Proizvajalčeva garancija (glej pogoje na hrbtni strani)

Pogosto zastavljena vprašanja - climaVAIR exclusive VAI85035 KMNI VAILLANT

Kako nastaviti uro na daljinskem upravljalniku?

Pritisnite tipko CLOCK. Prikaz ure utripa. Uporabite tipki ▲ in ▼ za nastavitev ur in minut, nato ponovno pritisnite CLOCK za potrditev.

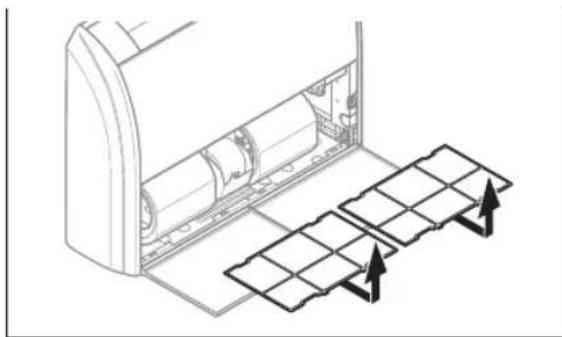

Kako očistiti zračni filter?

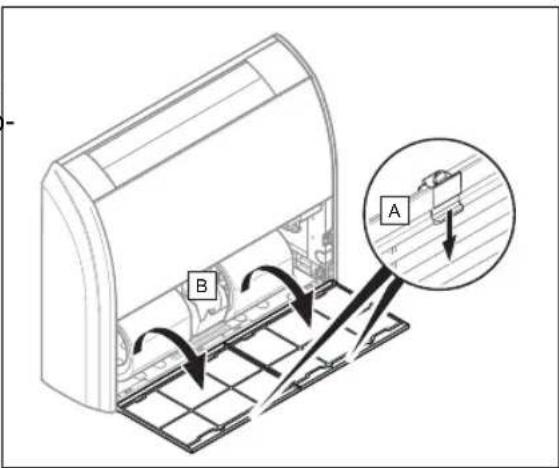

Za enoto tipa ohišje odprite sprednjo rešetko s pritiskom na stranske gumbe, odstranite filter, ga operite s hladno vodo ali posesajte, popolnoma posušite, preden ga namestite nazaj. Minimalna pogostost je enkrat na mesec.

Kaj storiti, če se zaslon daljinskega upravljalnika ne prižge?

Preverite, ali so baterije pravilno nameščene in upoštevajo polarnost. Če so prazne, zamenjajte obe bateriji naenkrat z novima baterijama.

Kako aktivirati način I Feel?

Pritisnite tipko I FEEL na daljinskem upravljalniku. Indikator I Feel se prikaže na zaslonu. Daljinski upravljalnik uporablja svoj temperaturni senzor za uravnavanje klimatske naprave. Za izklop ponovno pritisnite.

Klimatska naprava ne hladi dovolj, kaj preveriti?

Prepričajte se, da so vrata in okna zaprta, da je termostat nastavljen na dovolj nizko temperaturo (npr. 24°C), da zračni filter ni zamašen in da nobena ovira ne blokira vstopa/izstopa zraka.

Kako uporabiti funkcijo časovnika VKLOP?

Notranja enota mora biti izklopljena. Najprej nastavite uro, nato pritisnite TIMER ON. Indikator utripa. Uporabite ▲/▼ za programiranje časa vklopa, nato potrdite s TIMER ON.

Kaj pomeni koda napake E07 na zaslonu?

Koda E07 pomeni, da vse notranje enote niso nastavljene na enak način (ogrevanje ali hlajenje). Nastavite vse enote na enak način.

Ali lahko klimatsko napravo pozimi uporabljam za ogrevanje?

Da, model je reverzibilen. V načinu ogrevanja deluje do -15°C zunaj. Izberite način ogrevanja (simbol ★) s tipko MODE.

Kako aktivirati funkcijo otroške zaščite?

Sočasno pritisnite tipki ▲ in ▼. Simbol zaklepa se prikaže na zaslonu. Za izklop ponovno pritisnite ▲ in ▼ hkrati.

Kaj storiti v primeru uhajanja hladilnega sredstva?

Izogibajte se odprtemu ognju ali virom vžiga, prezračite prostor in takoj kontaktirajte usposobljenega monterja. Ne poskušajte sami popravljati.

NAVODILA ZA UPORABO climaVAIR exclusive VAI85035 KMNI VAILLANT

5.16 Funkcija štednje.... 78

5.17 Funkcija zaštite za djecu.... 78

5.18 Aktiviranje/deaktiviranje funkcije povezivanja.... 78

2 Daljinsko upra- vljanje

3 Unutarnja jedi- nica kazeta

4 Priključci i ocje- vljenja

5.16 Funkcija štednje

Funkcijom štednje temperatura se u radu grijanja automatski postavlja na 8 °C i u radu hlađenja na 27 °C.

5.16.1 Aktiviranje/deaktiviranje funkcije štednje

1. Odaberite rad hlađenja ili rad grijanja.
2. Pritisnite istovremeno iTEMP CLOCK za aktiviranje funkcije.

◀ U modu grijanja pojavljuje se simbol (\$) na zaslonu.
◀ U radu hlađenja pojavljuje se SE na displeju.

1. Za deaktiviranje funkcije ponovite postupak.

5.17.1 Aktiviranje /deaktiviranje funkcije zaštite za djecu

1. Istodobno pritisnite ▲ i ▼.

Na zaslonu daljinskog upravljanja pojavljuje se prikaz. Zaštita za djecu je aktivirana.

Funkcija štednje 78Z

1.3 Splošna varnostna navodila..... 196

2 Napotki k dokumentaciji ...... 198

2.1 Upoštevajte pripadajočo dokumentacijo.... 198

2.2 Shranjevanje dokumentacije..... 198

2.3 Veljavnost navodil.... 198

3 Opis izdelka 198

3.1 Zgradba izdelka za strop/tla..... 198

3.2 Zgradba izdelka za kaseto...... 199

3.3 Glavna funkcija 199

3.4 Ogrevanje 199

3.5 Hlajenje.... 199

3.6 Prezračevanje.... 199

3.7 Razvlaževanje 199

3.8 Opis tipskih tablic.... 199

4 Delovanje 201

4.1 Temperaturno območje delovanja 201

5.4 Nastavitev časa 203

5.5 Prezračevanje.... 203

5.6 Samodejno delovanje 203

5.7 Hlajenje.... 204

5.8 Razvlaževanje 204

5.9 Ogrevanje 204

5.10 Nastavitev porazdelitve zraka 204

5.11 Način Sleep 205

5.12 Funkcija TIMER 205

5.13 Funkcija turbo 205

5.14 Temperaturna funkcija.... 205

5.15 Funkcija I Feel 206

5.16 Funkcija varčevanja.... 206

5.17 Funkcija otroške zaščite ..... 206

5.18 Vklop/izklop funkcije povezljivosti 206

5.19 Delovanje z večjim številom notranjih enot.... 206

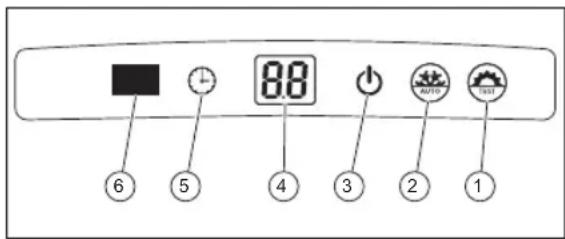

5.20 Prikaz notranje enote.... 206

6 Nega in vzdrževanje 207

6.1 Vzdrževanje.... 207

6.3 Čiščenje notranje enote...... 207

6.4 Čiščenje zunanje enote ...... 207

6.5 Čiščenje daljinskega upravljalnika.... 207

6.6 Čiščenje zračnega filtra notranje enote za kaseto ...... 207

6.7 Čiščenje zračnega filtra notranje enote za strop/tla ...... 208

7 Ustavitev 209

7.1 Začasna ustavitev izdelka...... 209

7.2 Dokončen izklop 209

8 Recikliranje in odstranjevanje...... 209

A Odpravljanje motenj 211

Indeks.... 213

Varnost 1

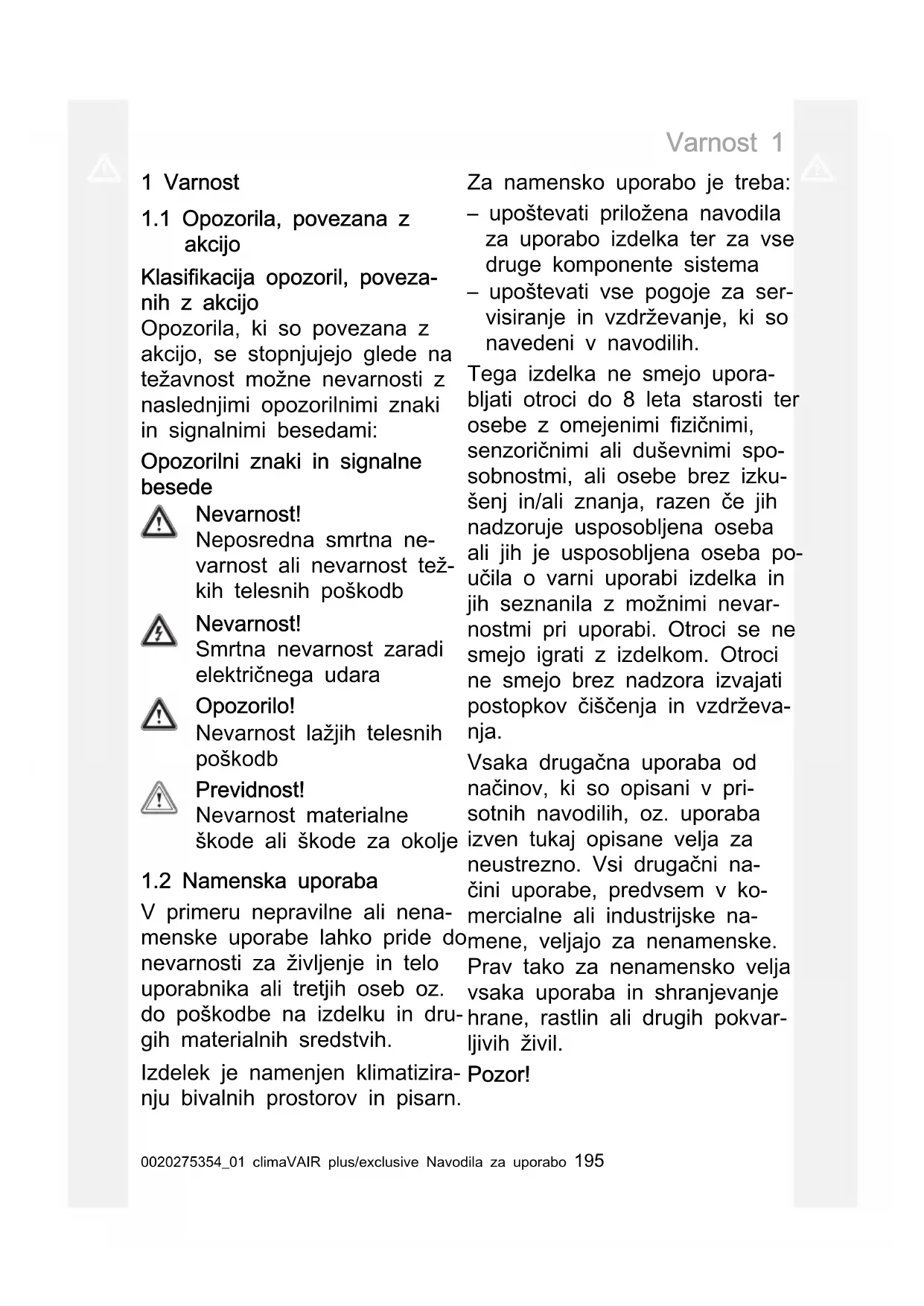

1 Varnost

1.1 Opozorila, povezana z akcijo

Klasifikacija opozoril, poveza- nih z akcijo

Opozorila, ki so povezana z akcijo, se stopnjujejo glede na težavnost možne nevarnosti z naslednjimi opozorilnimi znaki in signalnimi besedami:

Opozorilni znaki in signalne besede

Nevarnost!

Neposredna smrtna ne- varnost ali nevarnost tež- kih telesnih poškodb

Nevarnost!

Smrtna nevarnost zaradi električnega udara

Opozorilo!

Nevarnost lažjih telesnih poškodb

Previdnost!

Nevarnost materialne škode ali škode za okolje

1.2 Namenska uporaba

V primeru nepravilne ali nena- menske uporabe lahko pride do nevarnosti za življenje in telo uporabnika ali tretjih oseb oz. do poškodbe na izdelku in drug- gih materialnih sredstvih.

Izdelek je namenjen klimatizira- Pozor! nju bivalnih prostorov in pisarn.

Za namensko uporabo je treba:

- upoštevati priložena navodila za uporabo izdelka ter za vse druge komponente sistema - upoštevati vse pogoje za servisiranje in vzdrževanje, ki so navedeni v navodilih.

Tega izdelka ne smejo uporabljati otroci do 8 leta starosti ter osebe z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi, ali osebe brez izkušenj in/ali znanja, razen će jih nadzoruje usposobljena oseba ali jih je usposobljena oseba poučila o varni uporabi izdelka in jih seznanila z možnimi nevarnostmi pri uporabi. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo brez nadzora izvajati postopkov čiščenja in vzdrževanja.

Vsaka drugačna uporaba od načinov, ki so opisani v prisotnih navodilih, oz. uporaba izven tukaj opisane velja za neustrezno. Vsi drugačni načini uporabe, predvsem v komercialne ali industrijske na- pmene, veljajo za nenamenske

Prav tako za nenamensko velja vsaka uporaba in shranjevanje hrane, rastlin ali drugih pokvarljivih živil.

Pozor!

1 Varnost

Vsakršna zloraba je prepovedana.

1.3 Splošna varnostna navodila

1.3.1 Smrtna nevarnost zaradi posegov v izdelek ali okolico izdelka

▶ V nobenem primeru ne odstranjujte, premoščajte ali blokirajte varnostnih naprav.
▶ Na varnostnih napravah ne izvajajte nedovoljenih posegov. ▶
▶ Ne poškodujte in ne odstranjujte plomb na sestavnih delih.
▶ Nobenih sprememb ne izvajajte:

• na izdelku
• na vodih za vodo in elektriko
• na varnostnem ventilu
• na odtočnih vodih
• na dotokih zraka in iztokih zraka
• na cevovodih za dovod zraka in odvod zraka
• na gradbeni konstrukciji, ki lahko vpliva na varno delovanje izdelka

1.3.2 Nevarnost zaradi nepravilnega upravljanja

Z napačno uporabo lahko ogro-zite sebe in druge ter povzročite materialno škodo.

• Skrbno preberite ta navodila in vso pripadajočo dokumentacijo, še posebej poglavje "Varnost" in opozorila.
  ▶ Opravila izvajajte samo tako, kot je opisano v teh navodilih.

1.3.3 Nevarnost telesnih poškodb in materialne škode zaradi nepravilnega ali opuščenega vzdrževanja in popravil iz-

• Nikoli ne poskušajte sami izvajati vzdrževalnih del ali popravil na vašem izdelku.
  ▶ Motnje in škodo naj takoj odpravi inštalater.
  ▶ Upoštevajte predpisane intervale vzdrževalnih del.

1.3.4 Smrtna nevarnost zaradi električnega udara

▶ Ne rokujte z izdelkom, če imate mokre ali vlažne roke.

1.3.5 Nevarnost poškodb zaradi hladilnega sredstva

Iztekajoče hladilno sredstvo lahko povzroči hude poškodbe oči in pomanjkanje kisika na mestu postavitve.

▶ Ne poškodujte delov naprave, ki vsebujejo hladilno sredstvo.
- Pazite, da z ostrimi ali špiča- stimi predmeti ne poškodujete napeljav klimatske naprave

Varnost 1

• Če hladilno sredstvo izteka, tem obvestite usposobljenega inštalaterja, ki bi odpravil netesnost.
• Če hladilno sredstvo pride v stik z vašimi očmi, nemudom poiščite zdravnika.
• Pri delu s hladilnim sredstvo uporabljajte zaščitne roka-vice.

posebej ne proti otrokom ter šibkim ali starejšim osebam.

1.3.9 Možnost škode za okolje zaradi hladilnega sredstva
Izdelek vsebuje hladilno sred- stvo, ki ga ni dovoljeno izpuščati y atmosfero.

▶ Prepričajte se, da izdelek om vzdržuje inštalater, ki je usposobljen za delo s hladilnimi sredstvi in ga po izklopu reciklira ali odstrani.

1.3.6 Nevarnost poškodb zaradi ventilatorja

Zaradi visoke hitrosti ventilatorja lahko pride do poškodb.

▶ V dotok in iztok zraka ali med lamele nikoli ne vstavljajte prstov ali drugih predmetov, ko izdelek deluje.

1.3.10 Nevarnost motenj ali napačnega delovanja

▶ Na zunanjo enoto in v njeno ed bližino ne odlagajte predme- tov.

1.3.7 Nevarnost požara zaradi odprtega ognja ali vnetljivih plinov

▶ V zračni tok naprave ne postavljajte toplotnih virov z odprtim ognjem.
▶ V bližini klimatske naprave ne uporabljajte razpršil ali drugih vnetljivih plinov.

1.3.8 Nevarnost za zdravje zaradi neposrednega pretoka zraka

Zračnega toka ne usmerjajte neposredno proti osebam, še

2 Napotki k dokumentaciji

2 Napotki k dokumentaciji

2.1 Upoštevajte pripadajočo dokumentacijo

Obvezno upoštevajte vsa navodila za uporabo, ki so priložena komponentam sistema.

▶ Shranite ta navodila in vso pripadajočo dokumentacijo, da bodo na razpolago za nadaljnjo uporabo.

2.3 Veljavnost navodil

Ta navodila veljajo izključno za naslednje izdelke:

Izdelek – številka artikla

Notranja enota VAI8/5-035 KMNI	0010022705
Notranja enota VAI8/5-035 FMNI	0010022706
Zunanja enota VAF8-040W2NO	0010022657
Zunanja enota VAF8-050W2NO	0010022658
Zunanja enota VAF8-070W3NO	0010022659
Zunanja enota VAF8-080W4NO	0010022660
Zunanja enota VAF5-040W2NO	0010022668
Zunanja enota VAF5-050W2NO	0010022669
Zunanja enota VAF5-070W3NO	0010022670
Zunanja enota VAF5-080W4NO	0010022671

3 Opis izdelka

3.1 Zgradba izdelka za strop/tla

3.2 Zgradba izdelka za kaseto

Daljinski upravljalnik krmili ogrevalni sistem, hlajenje in prezračevanje.

Daljinski upravljalnik ima funkcijo časovnega vklopa (stikalna ura) za vklop in izklop notranje enote.

3.4 Ogrevanje

Senzor sobne temperature meri sobno temperaturo. Če je sobna temperatura nižja od želene temperature, regulator vklopi ogrevanje.

Med ogrevanjem notranja enota poviša temperaturo prostora, v katerem je name-ščena.

3.5 Hlajenje

Senzor sobne temperature meri sobno temperaturo. Če je sobna temperatura višja od želene temperature, regulator vklopi hlajenje.

Med hlajenjem notranja enota zniža temperaturo prostora, v katerem je name-ščena.

3.6 Prezračevanje

Z daljinskim upravljalnikom lahko aktivirate prezračevanje, da zrak začne krožiti, ne da bi se pri tem spremenila temperatura prostora, v katerem je nameščen izdelek.

Med prezračevanjem ni mogoče nastaviti temperature.

3.7 Razvlaževanje

Med razvlaževanjem notranja enota zniža stopnjo vlage prostora, v katerem je nameščena.

Med razvlaževanjem ni mogoče nastaviti števila vrtljajev ventilatorja. Ventilator obra-tuje z najmanjšim številom vrtljajev.

3.8 Opis tipskih tablic

3.8.1 Opis tipske tablice notranje enote

Na tipski tablici so naslednji podatki:

Okrajšava/simbol	Opis
	Preberite navodila!
VAI... Nomenklatura izdelkov
Air Conditionning - Indoor unit	Opis izdelka

3 Opis izdelka

Okrajšava/simbol	Opis
COOLING - Rated capacity kW	Nazivna prostornina med hlajenjem
HEATING - Rated capacity kW	Nazivna prostornina med ogrevanjem
Max operating current A	Največja poraba
IP Vrsta zaščite (prah, bri-zganje vode)
220–240 V ~ /50 Hz/enofazni	Električni priključek – električna napetost – fre-kvenca – faza
Operating pressure Hi P MPa	Dovoljen nadtlak delovanja na visokotlačni strani
Operating pressure Lo P MPa	Dovoljen nadtlak delovanja na nizkotlačni strani
NET WEIGHT kg	Neto teža
	Ta izdelek vsebuje vnetljivo tekočino (Varnostna skupina A2).

3.8.2 Opis tipske tablice zunanje enote

Na tipski tablici so naslednji podatki:

Okrajšava/simbol	Opis
VAI... Nomenklatura	izdelkov
Air Conditionning - Outdoor unit	Opis izdelka
COOLING - Rated capacity kW	Nazivna prostornina med hlajenjem
HEATING - Rated capacity kW	Nazivna prostornina med ogrevanjem
Max Power Consumption W	Največja poraba
IP Vrsta zaščite (prah, bri-zganje vode)

Okrajšava/simbol		Opis
220–240 V ~ /50 Hz/enofazni		Električni priključek – električna napetost – fre-kvenca – faza
Refrigerant Tip hladilnega sredstva

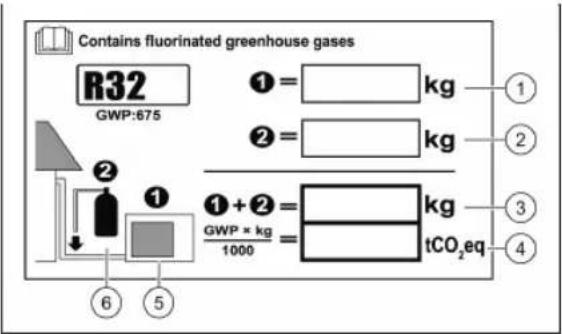

kg Masa polnjenja		nosilnegamedija toplote za nizke temperature v izdelku
GWP v tCO2 Potencial tople grede
Operating pressure Hi P MPa		Dovoljen nadtlak delovanja na visokotlačni strani
Operating pressure Lo P MPa		Dovoljen nadtlak delovanja na nizkotlačni strani
NET WEIGHT kg		Neto teža
		Ta izdelek vsebuje vnetljivo tekočino (Varnostna skupina A2).

3.8.3 Oznaka CE

CE

Oznaka CE potrjuje, da izdelki izpolnju-jejo osnovne zahteve veljavnih direktiv v skladu s podatki na tipski tablici.

S tem proizvajalec izjavlja, da tip radijske naprave, ki je opisan v teh navodilih, ustreza direktivi 2014/53/EU. Celotno besedilo izjave ES o skladnosti je na voljo na naslednji spletni strani: http://www.vaillant-group.com/doc/doc-radio-equipment-directive/.

3.8.4 Nacionalna oznaka testiranja Srbije

Veljavnost: Srbija

Oznaka testiranja potrjuje, da izdelki v skladu s podatki na tipski tablici izpolnju-

jejo zahteve veljavnih nacionalnih predpisov v Srbiji.

3.8.5 Podatkovni list o polnjenju izdelka s hladilnim sredstvom

Izdelek že vsebuje polnjenje hladilnega sredstva v zunanji enoti. Na podatkovnem listu so navedeni podatki o polnjenju izdelka s hladilnim sredstvom.

Inštalater mora po namestitvi izpolniti podatke o polnjenju na podatkovnem listu.

4 Delovanje

4.1 Temperaturno območje delovanja

Zmogljivost klimatske naprave se spreminja v odvisnosti od temperature delovanja zunanje enote.

	Hlajenje Ogrevanje
Zunaj -15 ...	48 °C -15 ...	24 °C
Znotraj 16 ...	30 °C 16 ...	30 °C

4.2 Koncept upravljanja

FAN AUTO OPER 80°F WIFI C 88:00 HOUR ON/OFF

Simbol Opis
	Prikaz načina I FEEL
FAN AUTO	Prikaz delovanja ventilatorja
OPER	Prikaz prenosa
	Prikaz hlajenja
	Prikaz razvlaževanja
	Prikaz prezračevanja
	Prikaz ogrevanja
	Prikaz dopustnega načina
	Prikaz ionizacijskega načina (funkcija ni na voljo)
	Prikaz svežega zraka (ni na voljo)
88°F	Prikaz izbrane temperature
	Prikaz sobne temperature
	Prikaz načina TIMER
88:88 HOUR ON/OFF	Ura
	Prikaz načina SLEEP
	Prikaz osvetlitve
	Prikaz delovanja navpične porazdelitve zraka
	Prikaz zaklepa

5 Delovanje

4.3 Upravljalni elementi

88°C 88:50 OFF TURRY TEMP BEEL TURRY ON OFF

Simbol Opis
MODE	Izbira načina delovanja
(FAN)	Vklop načina FAN
⊕	Tipka za vklop/izklop
SWING	Vklop porazdelitve zraka
TURBO	Vklop načina TURBO
	povišanje izbrane nastavitvene vrednosti
	znižanje izbrane nastavitvene vrednosti
SLEEP	Vklop načina SLEEP
I FEEL	Vklop načina I FEEL
TIMER ON	Vklop načina TIMER
TIMER OFF	Izklop načina TIMER
CLOCK	Tipka za nastavitev časa
TEMP	Nastavitev temperature
LIGHT	Vklop načina LIGHT

5 Delovanje

5.1 Namestitev baterij

Če se zaslon ne vklopi, preverite, ali so baterije pravilno vstavljene.

V primeru daljše odsotnosti odstranite baterije iz daljinskega upravljalnika.

5.2 Vklop/izklop

1. Pritisnite da vklopite daljinski upravljalnik in notranjo enoto.

2. Pritisnite, da izklopite izdelek.

5.3 Način delovanja

1. Daljinski upravljalnik držite neposredno v smeri notranje enote.

Razdalja med daljinskim upravljalnikom in notranjo enoto mora biti manjša od maksimalne razdalje. - < 7,0 m

Če se v prostorih nahajajo fluorescenčne luči z elektronsko predvklo-pno napravo ali brezžični telefoni, je treba maksimalno razdaljo zmanj-šati.

◀ Preprečite ovire med daljinskim upravljalnikom in notranjo enoto.

1. Pritiskajte, da preklopite med vrstami delovanja in izberete eno. Vr-

sta delovanja se prikaže na zaslonu v naslednjem zaporedju:

Samodejno delovanje
◀ Hlajenje.
Ogrevanje
Prezračevanje
Razvlaževanje.

Navodilo

Če naprava dlje časa deluje v načinu hlajenja pri visoki stopn vlažnosti, lahko iz izpustne rešetke kaplja voda.

5.5 Prezračevanje

Med prezračevanjem nastavitev temperature in način Shista na voljo.

V ostalih vrstah delovanja je mogoče nastaviti število vrtljajev ventilatorja.

126

1 Minimalno šte- vilo vrtljajev 2 srednje število vrtljajev

3 Maksimalno šte- vilo vrtljajev

5.3.1 Vklop/izklop osvetlitve zaslona notranje enote

1. Za vklop osvetlitve zaslona notranje enote za manj kot 2 sekundi pritisnite LIGHT.
2. Za izklop osvetlitve zaslona notranje enote za manj kot 2 sekundi pritisnite LIGHT.
3. Za izklop funkcije pritisnite poljubno tipko na daljinskem upravljalniku.

5.4 Nastavitev časa

1. Pritisnite CLOCK

◀ Prikaz časa na zaslonu utripa.

1. Pritisnite in za nastavitev časa.

◀ S in lahko nastavite ure in minute.
Če držite ali, se vrednost viša oz. niža hitreje.

1. Za potrditev nastavitve pritisnite tipko CLOCK.

◀ Prikaz časa ne utripa več. Čas je nastavljen.

5.5.1 Nastavitev prezračevanja

1. Vklopite izdelek. (→ stran 202)
2. Pritisnite MODE

Na zaslonu so prikazane različne vrste delovanja.

1. Izberite prezračevanje 🌐.
2. S tipkama in nastavite želeno temperaturo.

◀ Temperaturo je mogoče višati in nižati v korakih po 1 °C.

1. Pritisnite FAN za nastavitev števila vrtljajev ventilatorja.
   ◀ Z vsakim pritiskom na tipkan se število vrtljajev ventilatorja spremeni.

5.6 Samodejno delovanje

V samodejnem delovanju izdelek samodejno izbere sobno temperaturo glede na hlajenje * ali ogrevanje *.

• Pri hlajenju* je želena temperatura 25 °C.
• Pri ogrevanju ✅ je želena temperatura 20 °C.

5.6.1 Nastavitev samodejnega delovanja

1. Vklopite izdelek. (→ stran 202)
2. Pritisnite MODE

Na zaslonu so prikazane različne vrste delovanja.

1. Izberite samodejno delovanje △.

5 Delovanje

Notranja enota samodejno regulira število vrtljajev ventilatorja glede na sobno temperaturo.

5.9 Ogrevanje

Med ogrevanjem se notranja enota omeji na ogrevanje prostora.

5.7 Hlajenje

Notranja enota med hlajenjem dopušča le hlajenje prostora.

Za dosego optimalnega hlajenja priporo-čamo, da lamele namestite vodoravno.

Navodilo

S funkcijo ogrevanja deluje ventilator v kasetni notranji enoti, dokler ne spremenite funkcije ali izklopite enote.

5.7.1 Nastavitev hlajenja

1. Vklopite izdelek. (→ stran 202)
2. Pritisnite MODE

Na zaslonu so prikazane različne vrste delovanja.

1. Izberite hlajenje ✱
2. S tipkama in nastavite želeno temperaturo.

◀ Temperaturo je mogoče višati in nižati v korakih po 1 °C.

1. Nastavite število vrtljajev ventilatorja. (→ stran 203)

5.8 Razvlaževanje

Notranja enota med razvlaževanjem zmanjšuje stopnjo vlažnosti.

5.8.1 Nastavitev razvlaževanja

1. Vklopite izdelek. (→ stran 202)
2. Pritisnite MODE

Na zaslonu so prikazane različne vrste delovanja.

1. Izberite razvlaževanje
2. S tipkama in nastavite želeno temperaturo.

◀ Temperaturo je mogoče višati in nižati v korakih po 1 °C.
Notranja enota izbere najnižje število vrtljajev ventilatorja, ki ga ni mo-goče spremeniti, da optimizira učinkovitost razvlaževanja.

5.9.1 Nastavitev ogrevanja

1. Vklopite izdelek. (→ stran 202)
2. Pritisnite MODE

Na zaslonu so prikazane različne vrste delovanja.

1. Izberite ogrevanje
2. S tipkama in nastavite želeno temperaturo.

◀ Temperaturo je mogoče višati in nižati v korakih po 1 °C.

1. Nastavite število vrtljajev ventilatorja.

5.10 Nastavitev porazdelitve zraka

S to funkcijo lahko ločeno nastavite navpično porazdelitev zraka notranje enote.

5.10.1 Iztok zraka nastavite navpično.

1. Pritisnite

Na zaslonu daljinskega upravljalnika se pojavi prikaz delovanja za navpično porazdelitev zraka.
2. Spet pritisnite, da izberete želeno smer. Z vsakim pritiskom na tipko se smer navpičnega kota iztoka zraka spremeni.

Navodilo

Če je izdelek vklopljen in je na daljinskem upravljalniku pri-kazano delovanje navpične porazdelitve zraka, je kot iz-toka zraka usmerjen glede na standardno nastavitev. Če je iz-delek v načinu hlajenja, je kot iztoka zraka usmerjen navzgor. Če je izdelek v načinu ogrevanja, je kot iztoka zraka usmerjen navzdol.

5.11 Način Sleep

S funkcijo Sleep je mogoče prilagoditi sobno temperaturo za čas spanja. Če je nastavljena funkcija Sleep, sistem samodejno prilagaja temperaturo.

Med hlajenjem ali razvlaževanjem pri aktivnem načinu Sleep se temperatura v eni uri dvigne za 1 °C in po 2 urah delovanja za 2 °C in nato ostane na tej vrednosti.

Med ogrevanjem pri aktivnem načinu Sleep se temperatura v eni uri spusti za °C in po 2 urah delovanja za 2 °C in na ostane na tej vrednosti.

5.12 Funkcija TIMER

S funkcijo TIMER lahko nastavite čase de lovanja izdelka. S to funkcijo lahko optimizirate porabo elektrike.

5.12.1 Nastavitev funkcije TIMER ON

1. Prepričajte se, da je notranja enota izklopljena.

2. Prepričajte se, da je čas na izdelku pravilno nastavljen.
   ◀ Pred nastavljanjem funkcije morate nujno nastaviti čas. (→ stran 203)

3. Pritisnite .TIMER ON ◀ Prikaz TIMERON

4. S tipkama in programirajte želeni čas zagona.

5. Za potrditev časa zagona pritisnite tipko TIMER ON

6. Pritisnite, Toda izkopite funkcijo.

5.12.2 Nastavitev funkcije TIMER OFF

1. Prepričajte se, da notranja enota deluje.

2. Prepričajte se, da je čas na izdelku pravilno nastavljen.
   Čas mora biti nujno nastavljen pred konfiguracijo programa. (→ stran 203)

3. Pritisnite .TIMER OFF ◀ Prikaz TIMER OFF

4. S tipkama in programirajte želeni čas izklopa.

5. Za potrditev časa zaustavitve pritisnite tipko .TIMER OFF

6. Pritisnite, TMAERZKOPRTE funkcijo.

5.13 Funkcija turbo

Funkcija je na voljo med hlaje- njem in ogrevanjem. Z njo je po potrebi mogoče povečati moč ogrevanja oz. hlaje- nja.

5.13.1 Vklop funkcije turbo

1. Pritisnite za vkop funkcije.
   .2. Pritisnite TURBO, da izklopite funkcijo.

5.14 Temperaturna funkcija

Temperaturna funkcija na zaslonu notranje enote prikazuje programirano temperaturo in sobno temperaturo.

Za prikaz vrednosti temperature pritisnite tipko TEMP na daljinskem upravljalniku.

① ② ③

1 Želena temperatura
2 Temperatura okolice

3 Zunanja temperatura

Funkcija uporablja temperaturni senzor daljinskega upravljalnika kot referenco za vklop ali izklop notranje enote. Temperatura v prostoru je natančnejša in vodenje zračnega toka je boljše, kar zag tavlja tudi večje udobje.

Daljinski upravljalnik mora biti usmerjen proti notranji enoti, da lahko pravilno sprejme poslani signal notranje enote.

5.15.1 Vklop/izklop funkcije I Feel

1. Pritisnite I FEEL

◀ Na zaslonu daljinskega upravljalnika

se pojavi prikaz*

1. Za izklop funkcije ponovite postopek.

5.16 Funkcija varčevanja

S funkcijo varčevanja se temperatura med ogrevanjem samodejno uravnava na 8 °C in med hlajenjem na 27 °C.

5.16.1 Vklop/izklop funkcije varčevanja

1. Izberite ogrevanje ali hlajenje.
2. Istočasno držite tipki TEMP CLOCK, da vklopite funkcijo.

Med ogrevanjem se na zaslonu pri-kaže simbol\$
◀ V načinu hlajenja se na zaslonu pojavi simbol SE.

1. Za izklop funkcije ponovite postopek.

5.17 Funkcija otroške zaščite

S funkcijo otroške zaščite je mogoče zakleniti daljinsko upravljanje.

5.17.1 Vklop/izklop funkcije za otroško zaščito

1. Hkrati pritisnite in

Na zaslonu daljinskega upravljalnika se pojavi prikaz ⚙️ Otroška zaščita je aktivirana 2

1. Spet pritisnite in▲, da izklo-pite funkcijo.

5.18 Vklop/izklop funkcije povezljivosti

Pritisnite MODE in TURBO-pite oz. izklopite funkcijo povezljivosti.

Navodilo

To funkcijo je mogoče uporabljati samo z ustreznim priborom, da je omogočen vklop povezljivosti.

5.19 Delovanje z večjim številom notranjih enot

Če vaša klimatska naprava sestoji iz večjega števila notranjih enot, nastavitev temperature za posamezne prostore po-

Bodite pozorni na to, da so vse notranje enote nastavljene ali na hlajenje ali na ogrevanje, da sistem bo sistem deloval pravilno.

5.20 Prikaz notranje enote

5.20.1 Prikaz notranje enote za strop/tla

Veljavnost: VA18/5-035 FMNI

POWER COOL HEAT 88° ⑤ ④ ③ ② ① ⑥

Prikaz temperature

2 Radijski sprejemnik signala

3 Prikaz za ogrevanje

Nega in vzdrževanje 6

4 Prikaz za hlaje- nje

6 Prikaz načina TIMER

5 Delovni prikaz

- Čistilna sredstva ne smejo priti v notranjost notranje enote.

5.20.2 Prikaz notranje enote za kaseto

Veljavnost: VA18/5-035 KMNI

8.8 6 5 4 3 2 1

1 Testni gumb (funkcija ni na voljo)

3 Delovni prikaz

2 Testni gumb AUTO MODE in gumb za pri- mer sile

4 Temperatura DISPLAY in koda napake

5 Prikaz načina TIMER

6 Radijski spreje- mnik signala

6 Nega in vzdrževanje

6.1 Vzdrževanje

Pogoj za trajno pripravljenost, varno in zanesljivo delovanje ter dolgo življenjsko dobo je vsakoletni pregled in vzdrževanje izdelka, ki ga opravi pooblaščeni inštalater

6.2 Nega izdelka

▶ Oblogo čistite z vlažno krpo in nekaj mila brez topila.
▶ Ne uporabljajte razpršil, abrazivnih čistilnih sredstev, sredstev za pomivanje oz. čistil, ki vsebujejo topila ali klor.

6.3 Čiščenje notranje enote

1. Oblogo notranje enote obrišite z mehko in suho krpo.
2. V primeru trdovratnih nečistoč oblogo očistite z vodo in nevtralnim čistilnim sredstvom.

6.4 Čiščenje zunanje enote

1. Oblogo zunanje enote obrišite s suho krpo.
2. Po potrebi odstranite umazanijo s površine dotoka zraka.
3. Če se zunanja enota nahaja v prašnem okolju, redno čistite lamele toplotnega izmenjevalnika z mehko krtačo.

6.5 Čiščenje daljinskega upravljalnika

6.6 Čiščenje zračnega filtra notranje enote za kaseto

1 A 2 B

Nevarnost! Nevarnost gmotne škode in napačnega delovanja!

Če notranjo enoto za kaseto uporabljate z umazanimi zračnimi filtri, se lahko izdelek pokvari ali poškoduje. Umazan zračni filter zmanjša učinkovitost kasete.

- Intervale čiščenja zračnega filtra prilagodite pogojem okolice in delovanja (najmanj enkrat na mesec).

6 Nega in vzdrževanje

▶ V primeru intenzivne uporabe zračni filter očistite vsaj enkrat na dva tedna.

1. Pritisnite gumbe (1) na straneh zaslona na mreži (2) notranje enote, da jo sprostite s sprednje zaslonke.
2. Odprite mrežo.

1 A B

1. Zračni filter (1) očistite s sesalnikom za prah ali ga sperite s hladno vodo.
2. Pred ponovno vgradnjo filtra v mrežo se prepričajte, da je čist in popolnoma suh.
3. Če je filter poškodovan, ga zamenjajte.
4. Vgradnjo filtra opravite v obratnem vrstnem redu.

6.7 Čiščenje zračnega filtra notranje enote za strop/tla

Nevarnost gmotne škode in napačnega delovanja!

Če notranjo enoto za strop/tla uporabljate z umazanimi zračnimi filtri, se lahko izdelek pokvari ali poškoduje. Umazan zračni filter zmanjša učinkovitost naprave za strop/tla.

• Intervale čiščenja zračnega filtra prilagodite pogojem okolice in delovanja (najmanj enkrat na mesec).
  ▶ V primeru intenzivne upo-rabe zračni filter očistite vsaj enkrat na dva tedna.

• Sprostite zgornje kavlje na straneh mreže, da jo sprostite s sprednje za- slonke.

• Odprite mrežo.
• Odvijte filtre iz zapor mreže in jih izvle- cite.

7.1 Začasna ustavitev izdelka

▶ Pritisnite tipko za vklop/izklop. ◀ Zaslon ugasne.

7.2 Dokončen izklop

- Za dokončen izklop izdelka se dogov rite z inštalaterjem. Obrnite se na poo-blaščenega inštalaterja.

7.2.1 Odstranjevanje hladilnega sredstva

Izdelek vsebuje hladilno sredstvo R32, ki ga ni dovoljeno izpuščati v atmosfero.

▶ Hladilno sredstvo lahko odstranjuje samo strokovno usposobljen inštalater.

8 Recikliranje in odstranjevanje

- Za odstranjevanje transportne embalaže naj poskrbi inštalater, ki je namestil izdelek.

▶ V tem primeru izdelek ne sodi med gospodinjske odpadke.
▶ Namesto tega izdelek odpeljite na zbirno mesto za odslužene električne ali elektronske naprave.

Če izdelek vsebuje baterije, ki so označene s tem znakom, potem lahko baterije vsebujejo snovi, ki so nevarne za zdravje in okolje.

Informacije o garanciji proizvajalca lahko dobite na kontaktnem naslovu, ki je naveden na zadnji strani.

9 Garancija in servisna služba

9.2 Servisna služba

Kontaktni podatki naše servisne službe so navedeni na zadnji strani ali na naši spletni strani.

Dodatek

A Odpravljanje motenj

Težava Možni vzroki Odpravljanje
Zaslon daljinskega upravljalnika se ne vklopi	Preverite, ali so baterije pravilno vstavljene.	Pazite na pravilno polariteto.
	Baterije so prazne Zamenjajte baterije.	Vedno zamenjajte obe bateriji.
Sistem se ne zažene takoj	Sistem se po izklopu ne zažene takoj znova.	Naprava z namenom zaščite ostane izklopljena vsaj 3 minute po vsaki zaustavitvi. Po tem času jo spet vklopite.
	Če vtič potegnete iz vtičnice in ga takoj spet priključite, se sproži zaščitni krog, ki zaščiti izdelek.
Sistem sploh ne deluje (ventilator se ne vklopi)	Omrežni priključni kabel ni priključen Električni vtič priključite na vtičnico in vklopite notranjo enoto.
	Dobava električne energije je prekinjena	Znova vzpostavite dovod električnega toka do sistema.
	Varovalka je pokvarjena Obvestite inštal	laterja.
Nezadostno hla- jenje ali ogreva- nje	Vrata in/ali okna so odprta Zaprite vrata	in/ali okna.
	V prostoru je vir toplote (veliko število oseb v prostoru)	Če je možno, odstranite vir to- plote.
	Termostat je med hlajenjem nastavljen na previsoko temperaturo	Optimalno nastavite temperaturo.
	Termostat je med ogrevanjem nastavljen na prenizko temperaturo	Optimalno nastavite temperaturo.
	Zračni filter je umazan ali zamašen Oči	stite zračne filtre.
	Pred dotokom ali iztokom zraka je ovira	Odstranite oviro, da vzpostavite zadostno kroženje zraka.
	Sobna temperatura ni dosegla nastavljene stopnje	Počakajte trenutek.
	Neposredno sončno sevanje skozi okno, medtem ko je izdelek v načinu hlajenja	Notranjo enoto zaščitite pred sončnim sevanjem (npr. zagrnite zavese, zaprite rolete ...).
Hrup Med delovanjem ali pri izklopljeni enoti se lahko sliši šumenje. Zvok je najgla- snejši v prvih 2–3 minutah.		Vzrok za ta zvok je pretakanje hladilnega sredstva v enoti. Ta zvok ne pomeni, da gre za na- pačno delovanje.
		Vzrok za ta zvok so spremembe temperature in v povezavi s tem raztezanje ali krčenje posode. Ta zvok ne pomeni, da gre za napačno delovanje.
		Glasen zvok zraka med delovanjem sistema lahko nastane zaradi nečistoč na zračnem filtru	Temeljito očistite zračne filtre.
Nastajanje vonjav	Sistem povzroča kroženje vonjav po prostoru (vonj po cigaretah ali pohištvu)	Brez korekcijskih ukrepov

Dodatek

Težava Možni vzroki Odpravljanje
Nastajanje megle ali pare	V načinu ogrevanja ali pri nizkih temperaturah lahko zunanja enota med odtaljevanjem proizvaja paro.	-Brez korekcijskih ukrepov
Na prikazu notranje enote se prikaže E07 .	Posamezne notranje enote klimatske naprave niso nastavljene na isto vrsto delovanja.	Vse notranje enote nastavite na hlajenje ali na ogrevanje.

Indeks

B

Baterija 209 T

Č

Čiščenje daljinskega upravljalnika...... 207U

Čiščenje notranje enote.... 207 Upravljalni elementi .... 201–202

Čiščenje zunanje enote.... 207 V

D

Delovanje z večjim številom notranjih Vklop/izklop osvetlitve zaslona notranje enot 206 enote 203

Dokumentacija.... 198 Vzdrževanje.... 196

F

Funkcija I Feel 206Zaslon 201-202

Funkcija TIMER.... 205

Funkcija varčevanja.... 206

Funkcija Wifi 206

G

Glavna funkcija.... 199

H

Hladilno sredstvo.... 197

Hlajenje 199

|

Izberite vrsto delovanja. 202

Nastavitev hlajenja 204

Nastavitev ogrevanja.... 204

Nastavitev porazdelitve zraka 204

Nastavitev prezračevanja.... 203

Nastavitev razvlaževanja.... 204

Nastavitev samodejnega delovanja..... 203

O

Odstranjevanje 209

Ogrevanje.... 199

Otroška zaščita.... 206

Oznaka CE 200

P

Popravilo 196

Prezračevanje 199

Përmbajtja

5.16 Funkcija štednje.... 248

5.17 Funkcija zaštite za decu ...... 248

5.18 Aktiviranje/deaktiviranje funkcije povezivanja.... 248

2 Daljinsko upra- vljanje

5 Drenažna cev za kondenzate

3 Unutrašnja jedi- nica plafon/pod

3.2 Konstrukcija proizvoda, kaseta

2 Daljinsko upra- vljanje

5 Drenažna cev za kondenzate

5.16 Funkcija štednje

Pomoću funkcije štednje, temperatura se automatski postavlja na 8 °C u pogonu grejanja, a na 27 °C u pogonu hlađenja.

5.16.1 Aktivirati/deaktivirati funkciju štednje

1. Izaberite pogon hlađenja ili pogon grejanja.
2. Istovremeno pritiskajte TEMP CLOCK kako biste aktivirali funkciju.

◀ U režimu za grejanje na ekranu se pojavljuje simbol\$
◀ U režimu hlađenja na displeju se pojavljuje simbol SE.

Funkcija štednje 248

G

Glavna funkcija.... 241

Grejanje.... 241

H

Hlađenje 241

|

I Feel funkcija 248

Isključivanje 251
