climaVAIR exclusive VAI85035 KMNI - Aire Acondicionado VAILLANT - Manual de uso y guía de instrucciones gratis

Marca	Vaillant
Modelo	climaVAIR exclusive VAI85035 KMNI
Tipo de producto	Climatización reversible (calefacción y refrigeración)
Unidad interior	Tipo empotrado techo/suelo (ref. VAI8/5-035 KMNI)
Alimentación eléctrica	220-240 V ~ 50 Hz, 1 PH
Refrigerante	R32, inflamable (grupo A2)
Funciones principales	Refrigeración, calefacción, ventilación, deshumidificación, modo automático
Funciones especiales	Sleep, Turbo, I Feel, Temporizador ON/OFF, ahorro de energía, seguridad infantil, barrido vertical
Rango de temperatura exterior	Refrigeración: -15 a 48 °C; Calefacción: -15 a 24 °C
Rango de temperatura interior	16 a 30 °C
Tipo de mando a distancia	Inalámbrico, alcance < 7 m, pilas AAA
Pantalla unidad interior	Temperatura, modo, temporizador, indicador LED
Mantenimiento habitual	Limpieza del filtro de aire cada mes (más a menudo en uso intensivo)
Limpieza	Unidad interior: paño suave seco o agua jabonosa; mando a distancia: paño seco
Mantenimiento	Inspección anual por un profesional cualificado
Seguridad	Protección infantil, parada automática de 3 min, detección de fuga de refrigerante
Conectividad	Wi-Fi (mediante accesorio opcional)
Homologaciones	CE, marcado Serbia (si corresponde)
Reparabilidad	Piezas de repuesto disponibles a través del servicio posventa de Vaillant
Garantía	Garantía del fabricante (ver condiciones al dorso)

Preguntas frecuentes - climaVAIR exclusive VAI85035 KMNI VAILLANT

¿Cómo ajustar el reloj del mando a distancia?

Presione la tecla CLOCK. La pantalla de la hora parpadea. Use las teclas ▲ y ▼ para ajustar la hora y los minutos, luego presione nuevamente CLOCK para confirmar.

¿Cómo limpiar el filtro de aire?

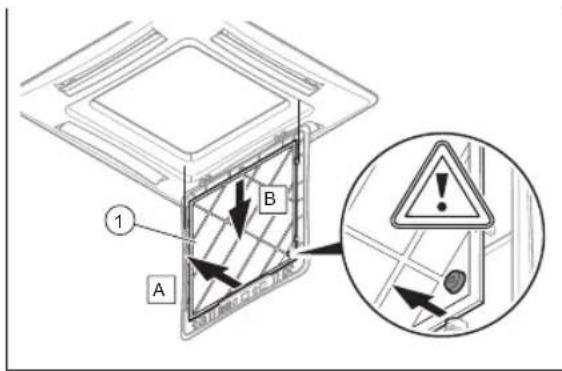

Para la unidad tipo cassette, abra la rejilla frontal presionando los botones laterales, retire el filtro, lávelo con agua fría o aspírelo, séquelo completamente antes de volver a colocarlo. La frecuencia mínima es una vez al mes.

¿Qué hacer si la pantalla del mando a distancia no se enciende?

Verifique que las pilas estén correctamente colocadas y respeten la polaridad. Si están agotadas, reemplace ambas pilas al mismo tiempo por pilas nuevas.

¿Cómo activar el modo I Feel?

Presione la tecla I FEEL del mando a distancia. El indicador I Feel se muestra en la pantalla. El mando a distancia utiliza su sensor de temperatura para regular el aire acondicionado. Para desactivar, presione nuevamente.

El aire acondicionado no enfría lo suficiente, ¿qué verificar?

Asegúrese de que las puertas y ventanas estén cerradas, que el termostato esté configurado a una temperatura suficientemente baja (ej. 24°C), que el filtro de aire no esté obstruido, y que ningún obstáculo bloquee las entradas/salidas de aire.

¿Cómo usar la función Temporizador ON?

La unidad interior debe estar apagada. Primero ajuste el reloj, luego presione TIMER ON. El indicador parpadea. Use ▲/▼ para programar la hora de encendido, luego confirme con TIMER ON.

¿Qué significa el código de error E07 en la pantalla?

El código E07 indica que las unidades interiores no están todas configuradas en el mismo modo (calefacción o refrigeración). Configure todas las unidades en el mismo modo.

¿Puedo usar el aire acondicionado en invierno para calentar?

Sí, el modelo es reversible. En modo calefacción, funciona hasta -15°C en el exterior. Seleccione el modo calefacción (símbolo ★) con la tecla MODE.

¿Cómo activar la función seguridad infantil?

Presione simultáneamente las teclas ▲ y ▼. El símbolo de bloqueo aparece en la pantalla. Para desactivar, presione nuevamente ▲ y ▼ al mismo tiempo.

¿Qué hacer en caso de fuga de refrigerante?

Evite cualquier llama abierta o fuente de ignición, ventile la habitación y contacte inmediatamente a un instalador calificado. No intente reparar usted mismo.

MANUAL DE USUARIO climaVAIR exclusive VAI85035 KMNI VAILLANT

es Instrucciones de funcionamiento

fr Notice d'emploi

es Instrucciones de funcionamiento .... 23

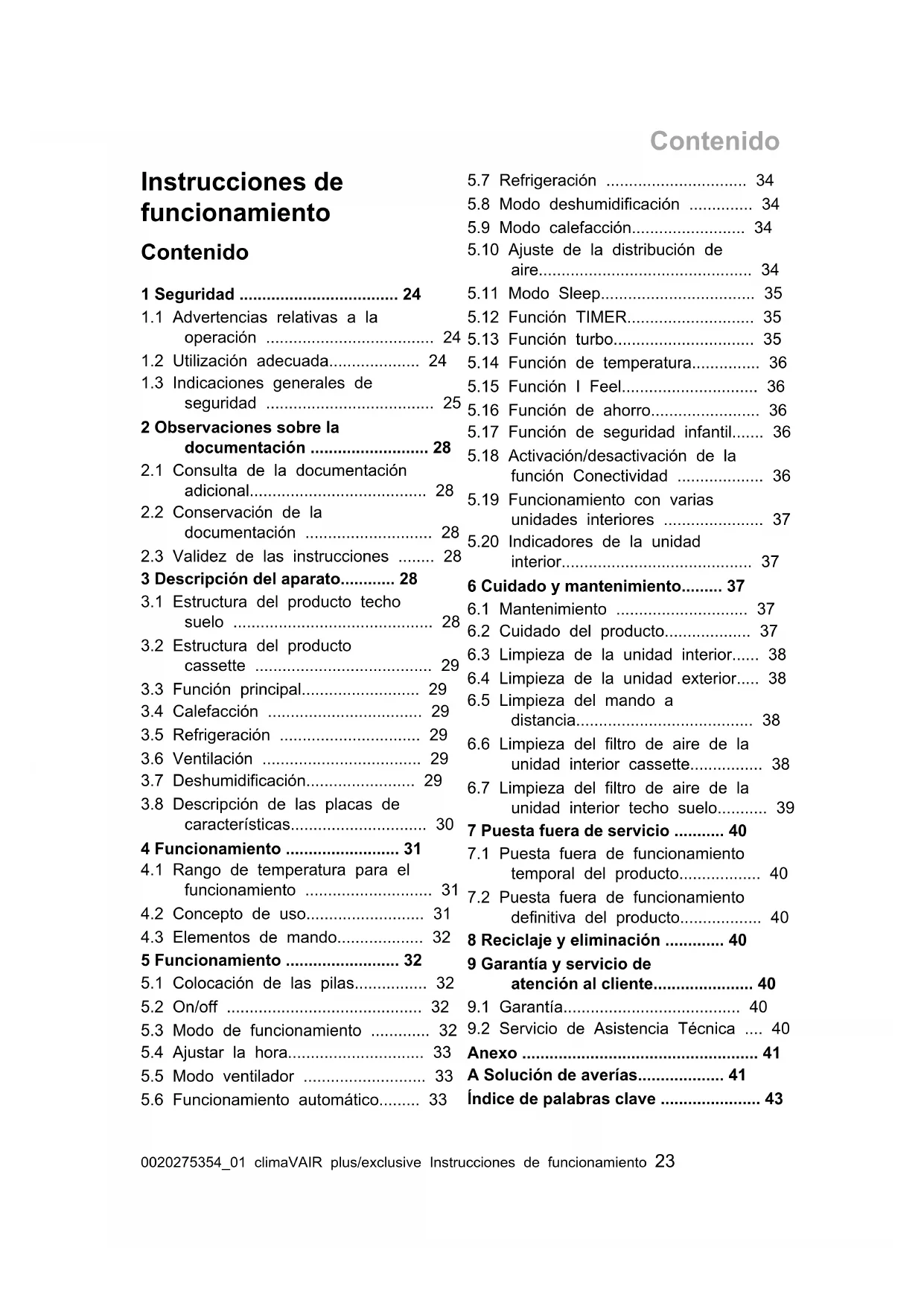

Instrucciones de funcionamiento

Contenido

1 Seguridad 24

1.1 Advertencias relativas a la operación 24

1.2 Utilización adecuada.... 24

1.3 Indicaciones generales de seguridad 25

2 Observaciones sobre la documentación .... 28

2.1 Consulta de la documentación adicional.... 28

2.2 Conservación de la documentación 28

2.3 Validez de las instrucciones ..... 28

3 Descripción del aparato...... 28

3.1 Estructura del producto techo suelo 28

3.2 Estructura del producto cassette 29

3.3 Función principal.... 29

3.4 Calefacción 29

3.5 Refrigeración 29

3.6 Ventilación 29

3.7 Deshumidificación.... 29

3.8 Descripción de las placas de características.... 30

4 Funcionamiento ...... 31

4.1 Rango de temperatura para el funcionamiento 31

4.2 Concepto de uso.... 31

4.3 Elementos de mando.... 32

5 Funcionamiento ...... 32

5.1 Colocación de las pilas.... 32

5.2 On/off 32

5.3 Modo de funcionamiento ..... 32

5.4 Ajustar la hora.... 33

5.5 Modo ventilador 33

5.6 Funcionamiento automático..... 33

5.7 Refrigeración 34

5.8 Modo deshumidificación ..... 34

5.9 Modo calefacción.... 34

5.10 Ajuste de la distribución de aire.... 34

5.11 Modo Sleep.... 35

5.12 Función TIMER.... 35

5.13 Función turbo.... 35

5.14 Función de temperatura.... 36

5.15 Función I Feel.... 36

5.16 Función de ahorro.... 36

5.17 Función de seguridad infantil..... 36

5.18 Activación/desactivación de la función Conectividad 36

5.19 Funcionamiento con varias unidades interiores .... 37

5.20 Indicadores de la unidad interior.... 37

6 Cuidado y mantenimiento...... 37

6.1 Mantenimiento 37

6.2 Cuidado del producto.... 37

6.3 Limpieza de la unidad interior..... 38

6.4 Limpieza de la unidad exterior..... 38

6.5 Limpieza del mando a distancia.... 38

6.6 Limpieza del filtro de aire de la unidad interior cassette.... 38

6.7 Limpieza del filtro de aire de la unidad interior techo suelo...... 39

7 Puesta fuera de servicio ..... 40

7.1 Puesta fuera de funcionamiento temporal del producto...... 40

7.2 Puesta fuera de funcionamiento definitiva del producto...... 40

8 Reciclaje y eliminación ..... 40

9 Garantía y servicio de atención al cliente.... 40

9.1 Garantía.... 40

9.2 Servicio de Asistencia Técnica .... 40

Anexo 41

A Solución de averías...... 41

Índice de palabras clave 43

1 Seguridad

1 Seguridad

1.1 Advertencias relativas a la operación

Clasificación de las advertencias relativas a la manipulación

Las advertencias relativas a la manipulación se clasifican con signos de advertencia e indicaciones de aviso de acuerdo co la gravedad de los posibles pe

ligros:

Signos de advertencia e indi- caciones de aviso

Peligro

Peligro de muerte inmi- nente o peligro de lesio- nes graves

Peligro

Peligro de muerte por electrocución

Advertencia

peligro de lesiones leves

Atención

Riesgo de daños materiales o daños al medio ambiente

1.2 Utilización adecuada

Su uso incorrecto o utilización inadecuada puede dar lugar a situaciones de peligro mortal o de lesiones para el usuario o para terceros, así como provocar daños en el producto u otros bienes materiales.

El producto está diseñado para la climatización de estancias de viviendas y oficinas.

La utilización adecuada implica:

- Tenga en cuenta las instrucciones de funcionamiento ad-juntas del producto y de todos en los demás componentes de la instalación.

- Cumplir todas las condiciones de inspección y mantenimiento recogidas en las instrucciones.

Este producto puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimientos, si son vigilados o han sido instruidos respecto al uso seguro del aparato y comprenden los peligros derivados del mismo. No deje que los niños jueguen con el producto. No permita que los niños efectúen la limpieza y el mantenimiento sin vigilancia.

Una utilización que no se corresponda con o que vaya más allá de lo descrito en las presentes instrucciones se considera inadecuada. También se considera inadecuada

cualquier utilización directamente comercial o industrial. Cualquier utilización para la conservación de alimentos, plantas o cualquier alimento pe- recedero también se considera inadecuada.

¡Atención!

Se prohíbe todo uso abusivo del producto.

1.3 Indicaciones generales de seguridad

1.3.1 Peligro de muerte por modificaciones en el aparato o en el entorno del mismo

• No retire, puentee ni bloquee ningún dispositivo de seguridad.
• No manipule los dispositivos de seguridad.

• No rompa ni retire ningún precinto de las piezas.
  ▶ No efectúe modificación alguna:

• en el producto

• en los conductos de agua y corriente eléctrica
• en la válvula de seguridad
• en las tuberías de desagüe
• en las entradas de aire y las salidas de aire
• en las tuberías de suministro de aire y evacuación de aire

- en elementos estructurales que puedan afectar a la seguridad del aparato

1.3.2 Peligro por un uso incorrecto

El uso incorrecto puede poner en peligro tanto a usted como a otras personas y ocasionar daños materiales.

• Lea atentamente las presentes instrucciones y toda la documentación adicional, especialmente el capítulo "Seguridad" y las notas de advertencia.
  Realice solo aquellas operaciones a las que se refieren las presentes instrucciones de funcionamiento.

.3.3 Peligro de lesiones y riesgo de daños materiales por la realización incorrecta de los trabajos de mantenimiento y reparación o por su omisión

• Nunca intente realizar usted mismo trabajos de mantenimiento o de reparación en el las aparato.
• Encargue a un profesional autorizado que repare las averías y los daños de inmediato.

1 Seguridad

▶ Respetar los intervalos de mantenimiento especificados.

1.3.4 Peligro de muerte por electrocución

▶ No utilice el producto con las manos mojadas o húmedas. 1.

1.3.5 Peligro de lesiones debido al refrigerante

El refrigerante que sale puede provocar lesiones oculares graves y la falta de oxígeno en el lugar de instalación.

• No dañe ningún componente del aparato que contenga refrigerante.
• Procure no dañar los cables del aparato de climatización con objetos puntiagudos, no aplastarlos ni torcerlos.
• En caso de fuga de refrigerante, informe a un profesional autorizado para que elimine la fuga.
• En caso de que el refrigerante entre en contacto con sus ojos, busque de inmediato a un médico.
• Cuando utilice refrigerante, utilice guantes de protección.

1.3.6 Peligro de lesiones debido al ventilador

La elevada velocidad del ventilador puede provocar lesiones.

- No meta nunca sus dedos u otros objetos en las entradas y salidas de aire o entre las láminas cuando el producto está en funcionamiento.

1.3.7 Peligro de incendio a causa de llamas abiertas o gases inflamables

- No coloque ninguna fuente de calor con llama abierta en la corriente de aire del aparato. - No utilice ningún aerosol ni ningún otro gas inflamable e cerca del aparato de climatización.

1.3.8 Peligro para la salud debido a la corriente de aire directa

- No oriente la corriente de aire directamente hacia personas, en especial, a niños o personas con discapacidad o personas mayores.

1.3.9 Riesgo de daños medioambientales por refrigerante

El producto contiene un refrigerante que no debe verterse a la atmósfera.

- Asegúrese de que, al trabajar con refrigerantes, un profesional autorizado realice el mantenimiento del producto y efectúe el reciclaje o la elimi-

nación tras la puesta fuera de servicio.

1.3.10 Riesgo de averías o funcionamiento erróneo

- No coloque ningún objeto sobre o cerca de la unidad exterior.

2 Observaciones sobre la documentación

2 Observaciones sobre la documentación

2.1 Consulta de la documentación adicional

Es imprescindible tener en cuenta todas las instrucciones de funcionamiento suministradas junto con los componentes de la instalación.

2.2 Conservación de la documentación

- Conservar estas instrucciones y toda la demás documentación de validez paralela para su uso posterior.

2.3 Validez de las instrucciones

Estas instrucciones son válidas únicamente para los siguientes productos:

Aparato - Referencia del artículo

Unidad interior VAI8/5-035 KMNI	0010022705
Unidad interior VAI8/5-035 FMNI	0010022706
Unidad exterior VAF8-040W2NO	0010022657
Unidad exterior VAF8-050W2NO	0010022658
Unidad exterior VAF8-070W3NO	0010022659
Unidad exterior VAF8-080W4NO	0010022660
Unidad exterior VAF5-040W2NO	0010022668
Unidad exterior VAF5-050W2NO	0010022669
Unidad exterior VAF5-070W3NO	0010022670
Unidad exterior VAF5-080W4NO	0010022671

3 Descripción del aparato

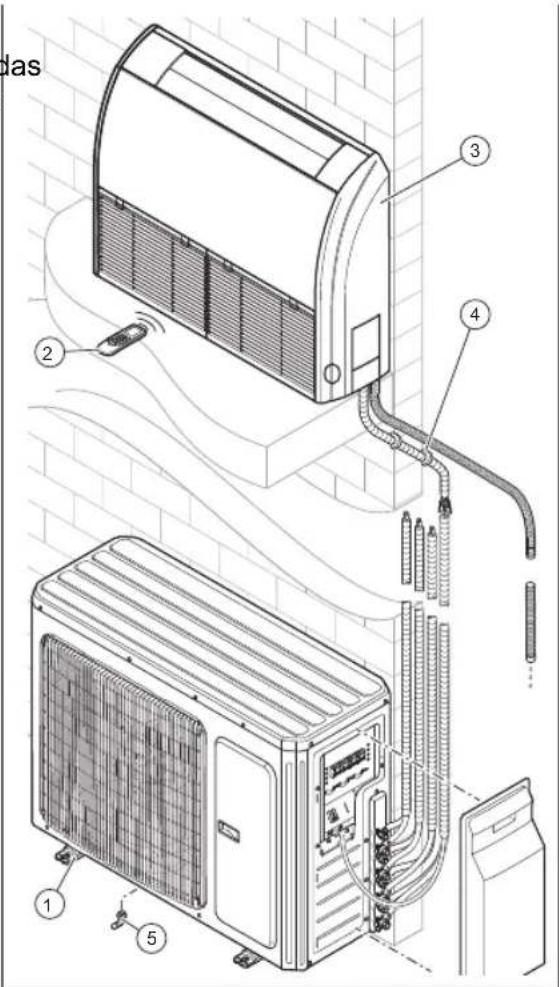

3.1 Estructura del producto techo suelo

1 Unidad exterior
2 Mando a distan- cia
3 Unidad interior techo suelo

4 Conexiones y tuberías

5 Tubo de desagüe para condensados

Descripción del aparato 3

3.2 Estructura del producto cassette

4 Conexiones y tuberías

5 Tubo de desagüe para condensados

3.3 Función principal

El mando a distancia controla la instalación de calefacción, la refrigeración y la ventilación.

El mando a distancia cuenta con una función de temporización (programador) para la conexión y desconexión de la unidad interior.

3.4 Calefacción

La sonda de temperatura de ambiente mide la temperatura ambiente. Si la temperatura ambiente es inferior a la temperatura deseada, el regulador activa la cale-facción.

En el modo calefacción, la unidad interior aumenta la temperatura de la estancia en la que está instalada.

3.5 Refrigeración

La sonda de temperatura de ambiente mide la temperatura ambiente. Si la temperatura ambiente supera la temperatura deseada, el regulador activa la refrigeración.

En el modo refrigeración, la unidad interior reduce la temperatura de la estancia en la que está instalada.

3.6 Ventilación

Con ayuda del mando a distancia, se puede activar la ventilación para permitir que circule el aire, pero sin modificar la temperatura del aire de la estancia en la que está instalado el producto.

En el modo ventilación no se puede ajustar la temperatura.

3.7 Deshumidificación

En el modo deshumidificación, la unidad interior reduce la humedad ambiental de la estancia en la que está instalada.

En el modo deshumidificación no se puede ajustar la velocidad del ventilador. El ventilador funciona con el número de revoluciones mínimo.

3 Descripción del aparato

3.8 Descripción de las placas de características

3.8.1 Descripción de la placa de características de la unidad interior

En la placa de características se especifican los siguientes datos:

Abreviatura/símbolo	Descripción
	Leer las instrucciones
VAI... Nomenclatura del producto
Air Conditioning - Indoor unit	Descripción del aparato
COOLING - Rated capacity kW	Contenido nominal en el modo refrigeración
HEATING - Rated capacity kW	Contenido nominal en el modo calefacción
Max operating current A	Consumo máximo
IP Tipo de protección (polvo, salpicaduras de agua)
220-240 V ~ / 50 Hz / mono-fásico	Conexión eléctrica - Tensión - Frecuencia - Fase
Operating pressure Hi P MPa	Sobrepresión de servicio admisible lado alta presión
Operating pressure Lo P MPa	Sobrepresión de servicio admisible lado baja presión
NET WEIGHT kg	Peso neto
	El producto contiene un fluido inflamable (grupo de seguridad A2).

3.8.2 Descripción de la placa de características de la unidad exterior

En la placa de características se especifican los siguientes datos:

Abreviatura/símbolo		Descripción
VAI... Nomenclatura del producto
Air Conditioning - Outdoor unit		Descripción del aparato
COOLING - Rated capacity kW		Contenido nominal en el modo refrigeración
HEATING - Rated capacity kW		Contenido nominal en el modo calefacción
Max Power Consumption W		Consumo máximo
IP Tipo de protección (polvo, salpicaduras de agua)
220-240 V ~ / 50 Hz / mono-fásico		Conexión eléctrica - Tensión - Frecuencia - Fase
Refrigerant Tipo de refrigerante
kg Peso de la carga de refri-gerante en el producto
GWP en tCO2		Índice GWP
Operating pressure Hi PMPa		Sobrepresión de servicio admisible lado alta presión
Operating pressure Lo PMPa		Sobrepresión de servicio admisible lado baja presión
NET WEIGHT kg		Peso neto
		El producto contiene un fluido inflamable (grupo de seguridad A2).

3.8.3 Homologación CE

CE

Con el distintivo CE se certifica que los productos cumplen los requisitos básicos de las directivas aplicables conforme figura en la placa de características.

Por la presente, el fabricante declara que el tipo de instalación radioeléctrica

Funcionamiento 4

descrita en las presentes instrucciones cumple con la directiva 2014/53/CE. El texto íntegro de la declaración de conformidad de la UE está disponible bajo el siguiente link: http://www.vaillant-group.com/doc/doc-radio-equipment-directive/

3.8.4 Marca de control nacional de Serbia

Validez: Serbia

4 Funcionamiento

4.1 Rango de temperatura para el funcionamiento

El rendimiento del aparato de climatización varía en función de la temperatura de servicio de la unidad exterior.

Refrigeración Calefacción

Exterior -15 ... 48 °C -15 ... 24 °C

Interior 16 ... 30 °C 16 ... 30 °C

4.2 Concepto de uso

La marca de control nacional certifica que, de conformidad con la placa de características, los productos cumplen todos los requerimientos aplicables asociados a las prescripciones nacionales de Serbia.

3.8.5 Ficha técnica para el llenado de refrigerante en el producto

Símbolo Descripción

Indicador del modo I FEEL

Indicación de funcionamiento del ventilador

Indicación de transferencia

Indicador del modo refrigeración

Indicador del modo de deshumidificación

Indicador del modo ventilación

Indicador del modo calefacción

Indicador del modo de vacaciones

Indicador del modo de ionización (función no disponible)

Indicador aire suministrado (no disponible)

Indicador de temperatura selec- cionada

Indicador de temperatura am- biente

Indicador del modo TIMER

El producto ya contiene un llenado de refrigerante en la unidad exterior. La ficha técnica ofrece especificaciones para el llenado de refrigerante en el producto.

El instalador debe rellenar la ficha técnica con los datos relativos al llenado de refrigerante una vez ha concluido la instalación.

5 Funcionamiento

Símbolo Descripción
88:88 HOUR GNOFF	Hora
	Indicador del modo SLEEP
	Indicador de iluminación
	Indicación de funcionamiento de la distribución de aire vertical
	Indicación de bloqueo

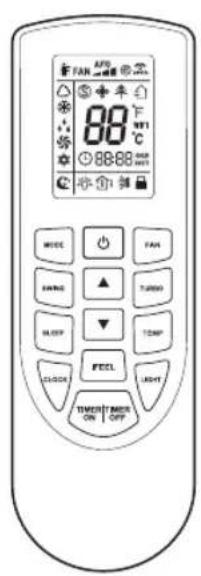

4.3 Elementos de mando

5 Funcionamiento

5.1 Colocación de las pilas

1. Retire la tapa (1) del compartimento de la pila.
2. Coloque las pilas (2) y preste atención a la polaridad correcta.
3. Vuelva a colocar la tapa del compartimento de las pilas (1).

Si la pantalla no se enciende, compruebe si las pilas están insertadas correctamente.

En caso de ausencia prolongada, extraiga las pilas del mando a distancia.

5.2 On/off

1. Pulse para encender el mando a distancia y la unidad interior.
2. Pulse para apagar el producto.

5.3 Modo de funcionamiento

1. Oriente el mando a distancia hacia la unidad interior.

La distancia entre el mando a distancia y la unidad interior debe ser inferior a la distancia máxima. - < 7,0 m
Si en las estancias hay lámparas fluorescentes con reactor electrónico o teléfonos inalámbricos, se deberá reducir la distancia máxima.
Evite obstáculos entre el mando a distancia y la unidad exterior.

1. Pulse para cambiar de modo de funcionamiento y seleccionar. El

modo de funcionamiento se mostrará en la pantalla en el siguiente orden:

◀ Modo automático
◀ Modo refrigeración
◀ Modo calefacción.
Modo ventilación
◀ Modo deshumidificación:

Indicación

Si el aparato funciona durante mucho tiempo con alta humedad ambiental en el modo refrigeración, la rejilla de salida puede gotear.

5.3.1 Encendido y apagado de la iluminación de la pantalla de la unidad interior

1. Pulse durante menos de 2 segundos para encender la iluminación de la pantalla de la unidad interior.
2. Pulse durante menos de 2 segundos para apagar la iluminación de la pantalla de la unidad interior.
3. Para desactivar la función, pulse cualquier tecla del mando a distancia.

5.4 Ajustar la hora

1. Pulse CLOCK

◀ El indicador de la hora parpadea la pantalla.

1. Pulse y para ajustar la hora.

Con y puede ajustar las horas y minutos.

Si mantiene pulsado o, e valor aumenta o disminuye con más rapidez.

1. Pulse para confirmar el ajuste.

El indicador de la hora deja de padear. Ahora, ya está ajustada la hora.

5.5 Modo ventilador

En el modo ventilación no están disponibles el ajuste de temperatura y el modo SLEEP.

En los otros modos de funcionamiento se puede ajustar la velocidad del ventilador.

1 Número de revoluciones mínimo

2 Número de revoluciones medio

3 Número de revoluciones máximo

5.5.1 Ajuste del modo ventilación

1. Encienda el aparato. (→ Página 32)
2. Pulse MODE
   En la pantalla se muestran los diferentes modos de funcionamiento.
3. Seleccione el modo ventilación.
4. Ajuste la temperatura deseada con
   La temperatura se puede incrementar y reducir en intervalos de 1 °C.
5. Pulse FAN para ajustar la velocidad del ventilador.
   La velocidad del ventilador cambia con cada pulsación de FAN.

5.6 Funcionamiento automático

en En el modo automático, el producto selecciona automáticamente en función de la temperatura ambiente el modo refrigeración o el modo calefacción.

• En el modo refrigeración*, la temperatura deseada es de 25 °C.
• En el modo calefacción*, la temperatura deseada es de 20 °C.

5.6.1 Ajuste del modo automático

1. Encienda el aparato. (→ Página 32)
2. Pulse MODE

En la pantalla se muestran los diferentes modos de funcionamiento.

1. Seleccione el modo automático.

5 Funcionamiento

La unidad interior regula automáticamente la velocidad de giro del ventilador en función de la temperatura ambiente.

5.7 Refrigeración

En el modo refrigeración, la unidad interior solo permite la refrigeración de la estancia.

Para conseguir una refrigeración óptima se recomienda colocar en horizontal las lamas.

humidificación, y esta no puede ser modificada.

5.9 Modo calefacción

En el modo calefacción, la unidad interior se limita a calentar la estancia.

Indicación

En la unidad interior cassette, una vez seleccionada la función Modo calefacción, el ventilador no deja de funcionar hasta cambiar de función o apagar la unidad.

5.7.1 Ajuste del modo refrigeración

1. Encienda el aparato. (→ Página 32)
2. Pulse MODE

En la pantalla se muestran los rentes modos de funcionamiento.

1. Seleccione el modo refrigeración*.
2. Ajuste la temperatura deseada con

La temperatura se puede incrementar y reducir en intervalos de 1 ° C.

1. Ajuste las revoluciones del ventilador. (→ Página 33)

5.8 Modo deshumidificación

En el modo deshumidificación, la unidad interior reduce la humedad ambiental.

5.8.1 Ajuste del modo deshumidificación

1. Encienda el aparato. (→ Página 32)
2. Pulse MODE

En la pantalla se muestran los diferentes modos de funcionamiento.

1. Seleccione el modo deshumidificación

1. Ajuste la temperatura deseada con ▲ y ▼.

La temperatura se puede incrementar y reducir en intervalos de 1 ° C.
La unidad interior selecciona la velocidad del ventilador mínima para optimizar la eficiencia del modo des-

5.9.1 Ajuste del modo calefacción

1. Encienda el aparato. (→ Página 32)
2. Pulse MODE

En la pantalla se muestran los diferentes modos de funcionamiento.

1. Seleccione el modo calefacción.
2. Ajuste la temperatura deseada con

La temperatura se puede incrementar y reducir en intervalos de 1 °C.

1. Ajuste las revoluciones del ventilador.

5.10 Ajuste de la distribución de aire

Esta función permite ajustar la distribución de aire vertical de la unidad interior de forma independiente.

5.10.1 Ajuste la dirección del ángulo de salida de aire vertical

1. Pulse

En la pantalla del mando a distancia aparece la indicación de la función de la distribución de aire vertical.

Pulse de nuevo para seleccionar la dirección deseada. Con cada pulsación de se modifica la dirección del ángulo de salida de aire vertical.

Funcionamiento 5

Indicación

Si el producto está encendido y en el mando a distancia no se ve la indicación de la función 3. de la distribución de aire vertical, el ángulo de salida de aire4. se dirigirá conforme al ajuste estándar. Si el producto se en-5. cuentra en el modo refrigeración, el ángulo de salida de aire6. se dirigirá hacia arriba. Si el producto se encuentra en el modo calefacción, el ángulo de5. salida de aire se dirigirá hacia abajo.

Antes de configurar la función es imprescindible ajustar la hora. (→ Página 33)

Pulse .TIMER ON

◀ El indicador parpadea.

Programe el tiempo de inicio deseado con y ▲ ▼

Pulse para confirmar el tiempo de inicio.

Pulse para desactivar la función.

12.2 Ajuste de la función TIMER OFF

5.11 Modo Sleep

Con la función Sleep se puede adaptar la temperatura ambiente durante las horas de sueño. Si está ajustada la función Sleep, el sistema adapta automáticamente3. la temperatura.

En el modo refrigeración o deshumidifica-4. ción, con el modo Sleep activado, la temperatura aumenta 1 °C en una hora y, después de 2 horas de funcionamiento, 2°C y se mantiene en este valor.

En el modo calefacción, con el modo Sleep activado, la temperatura disminuye 1 °C en una hora y, después de 2 horas de funcionamiento, 2°C y se mantiene en este valor.

5.12 Función TIMER

Con la función TIMER pueden ajustarse los tiempos de funcionamiento del producto. Esta función permite optimizar el consumo eléctrico.

1. Asegúrese de que la unidad interior esté en funcionamiento.
2. Asegúrese de que la hora del producto está ajustada correctamente.

Debe ajustarse la hora antes de configurar la función. (→ Página 33)

Pulse .TIMER OFF

◀ El indicador parpadea.

Programe la hora de desconexión deseada con las teclas y.

des-Pulse para confirmar el y tiempo de parada.

1. Pulse para desactivar la función.

5.13 Función turbo

La función esta disponible en el modo refrigeración y en el modo calefacción. Esto permite aumentar la potencia calorífica o refrigerante si fuera necesario.

5.13.1 Activación de la función turbo

1. Pulse para activar la función.

2. Pulse para desactivar la función.

5.12.1 Ajuste de la función TIMER ON

1. Asegúrese de que la unidad interior está desconectada.
2. Asegúrese de que la hora del producto está ajustada correctamente.

5 Funcionamiento

5.14 Función de temperatura

5.16 Función de ahorro

La función de temperatura muestra la tenCon la función de ahorro, la temperatura peratura programada y la temperatura amse fija automáticamente a 8 °C en el modo biente en la pantalla de la unidad interiorcalefacción y a 27 °C en el modo refrigera-Para la visualización de los valores de ción.

Para la visualización de los valores de temperatura, pulse la tecla del mando a distancia.

1 Temperatura deseada
2 Temperatura ambiente

3 Temperatura exterior La función no está disponible en este modelo

5.15 Función I Feel

La función lufitiza el sensor de temperatura del mando a distancia como referencia para arrancar o detener la unidad interior. La temperatura de la estancia es más precisa y la corriente de aire se controla mejor, para un mayor confort.

El mando a distancia debe mantenerse orientado hacia la unidad interior para que éste reciba correctamente la señal emitida por la unidad interior. 1

5.15.1 Activación/desactivación de la función I Feel

1. Pulse J FEEL

En la pantalla del mando a distancia sactivar la función.

1. Repita el proceso para desactivar la función.

5.16.1 Activación/desactivación de la función de ahorro

1. Seleccione el modo refrigeración o el modo calefacción.
2. Mantenga pulsadas simultáneamente TEMP y para activar la func- ción.

En el modo calefacción, aparece el símbolo en la pantalla.
En el modo refrigeración aparece SE en la pantalla.

1. Repita el proceso para desactivar la función.

5.17 Función de seguridad infantil

¡Con la función de seguridad infan se puede bloquear el mando a distancia.

5.17.1 Activación/desactivación de la función de seguridad infantil

1. Pulse simultáneamente y ▲ ▼
   En la pantalla del mando a distancia aparece el indicado. El seguro para niños está activado.

2. Pulse de nuevo y para de-

sactivar la función.

5.18 Activación/desactivación de la función Conectividad

▶ Pulse MODE y para activar o desactivar la función conectividad.

Indicación

Esta función solo puede ser utilizada con el correspondiente accesorio para activar la conectividad.

5.19 Funcionamiento con varias unidades interiores

Si su climatizador consta de más unidades interiores, el ajuste de la temperatura en cada estancia se realiza de forma independiente en cada una.

Asegúrese de que todas las unidades interiores estén ajustadas en el modo refrigeración o modo calefacción para que la instalación funcione correctamente.

5.20 Indicadores de la unidad interior

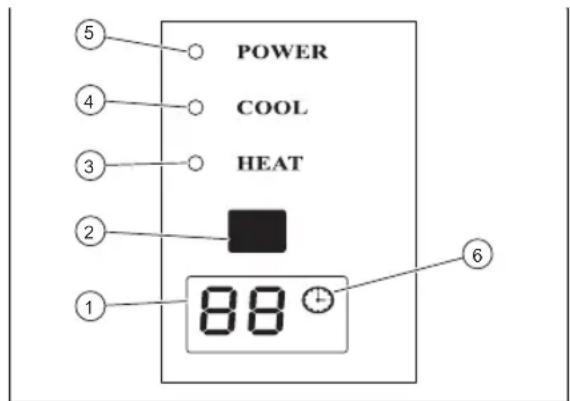

5.20.1 Indicadores de la unidad interior techo suelo

Validez: VA18/5-035 FMNI

1 Indicador de temperatura
2 Receptor de señales
3 Indicador modo calefacción

4 Indicador modo refrigeración
5 Indicador de funcionamiento
6 Indicador del modo TIMER

5.20.2 Indicadores de la unidad interior cassette

Validez: VAI8/5-035 KMNI

1 Botón test (función no disponible)
2 Botón función AUTO MODEy botón de emergencia

3 Indicador de funcionamiento
4 DISPLAY de temperatura y códigos de error
5 Indicador del modo TIMER
6 Receptor de señales

6 Cuidado y mantenimiento

6.1 Mantenimiento

Condición previa para una operatividad permanente y fiable, y una larga vida útil es la revisión y el mantenimiento anual del producto a cargo de un profesional autorizado.

6.2 Cuidado del producto

Limpie el revestimiento con un paño húmedo y un poco de jabón que no contenga disolventes.
▶ No utilizar aerosoles, productos abrasivos, abrillantadores ni productos de limpieza que contengan disolvente o cloro.

6 Cuidado y mantenimiento

6.3 Limpieza de la unidad interior

1. Limpie el revestimiento de la unidad interior con un paño suave y seco.
2. En caso de suciedad persistente, limpie el revestimiento con agua y un producto de limpieza neutro.
3. Mantenga el interior de la unidad interior libre de productos de limpieza.

6.4 Limpieza de la unidad exterior

1. Limpie el revestimiento de la unidad exterior con un paño seco.
2. Retire la suciedad de la superficie de la entrada de aire.
3. Si la unidad exterior se encuentra en un entorno polvoriento, limpie con regularidad las láminas del intercambiador de calor con un cepillo suave.

6.5 Limpieza del mando a distancia

Limpie el mando a distancia única-mente con un paño seco.

6.6 Limpieza del filtro de aire de la unidad interior cassette

1

A

2

B

Peligro ¡Peligro de daños materiales y funcionamiento erróneo!

Poner en marcha la unidad interior cassette con filtros de aire sucios puede provocar un funcionamiento erróneo y daños en el producto. Un filtro de aire sucio reduce el rendimiento del cassette.

Adapte el intervalo de limpieza del filtro de aire según las condiciones ambiente y de uso (mínimo una vez al mes).
- Como mínimo, limpie los filtros de aire cada dos semanas, si realiza un uso intenso del producto.

1. Presione los botones (1) situados a los lados del display de la rejilla (2) de la unidad interior para soltarla del panel frontal.

2. Abra la rejilla.

Cuidado y mantenimiento 6

Adapte el intervalo de limpieza del filtro de aire según las condiciones ambiente y de uso (mínimo una vez al mes).

- Como mínimo, limpie los filtros de aire cada dos semanas, si realiza un uso intenso del producto.

1. Limpie el filtro de aire (1) utilizando una aspiradora o lavándolo con agua fría.
2. Antes de volver a montar el filtro en el interior de la rejilla, asegúrese de que ₂ está limpio y completamente seco.
3. Si el filtro está deteriorado, cámbielo.
4. Para el montaje del filtro, proceda en orden inverso.

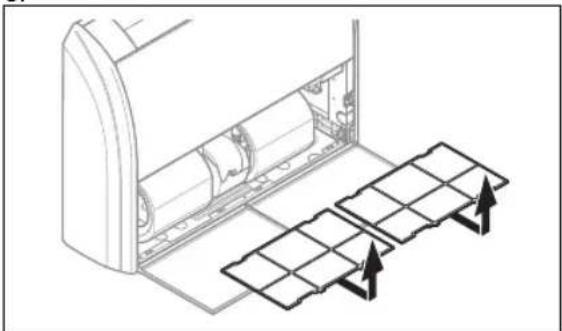

   6.7 Limpieza del filtro de aire de la unidad interior techo suelo

Suelte los enganches superiores a los lados de la rejilla para soltarla del panel frontal.

1. Abra la rejilla.
2. Desatornille los filtros del interior de los enganches de la rejilla y extráigalos.

1. Limpie el filtro de aire utilizando una aspiradora o lavándolo con agua fría.
2. Antes de volver a montar el filtro en el interior de la rejilla, asegúrese de que está limpio y completamente seco.
3. Si el filtro está deteriorado, cámbielo.
4. Para el montaje del filtro, proceda en el orden inverso.

Peligro

¡Peligro de daños materiales y funcionamiento erróneo!

Poner en marcha la unidad interior techo suelo con filtros de aire sucios puede provocar un funcionamiento erróneo y daños en el producto. Un filtro de aire sucio reduce el rendimiento del techo suelo.

7 Puesta fuera de servicio

7 Puesta fuera de servicio

Validez: Croacia

7.1 Puesta fuera de funcionamiento temporal del producto

7.2 Puesta fuera de funcionamiento definitiva del producto

9 Garantía y servicio de atención al cliente

▶ Encárguele a un instalador que pong el producto definitivamente fuera de servicio. Recurra para ello a un profesional autorizado.

9.1 Garantía

Consulte la información relativa a la garantía del fabricante en la dirección de contacto indicada al dorso.

7.2.1 Desechar correctamente el refrigerante

9.2 Servicio de Asistencia Técnica

Los datos de contacto de nuestro Servicio

El producto contiene refrigerante R32 quede Asistencia Técnica se encuentran al está prohibido liberarse en la atmósfera. dorso o en nuestro sitio web.

▶ Encargue siempre la eliminación del refrigerante a un instalador autorizado.

8 Reciclaje y eliminación

Encargue la eliminación del embalaje al profesional autorizado que ha llevado a cabo la instalación del producto.

Si el producto está identificado con este símbolo:

En ese caso, no deseche el producto junto con los residuos domésticos.
En lugar de ello, hágalo llegar a un punto de recogida de residuos de aparatos eléctricos o electrónicos usados.

Si el producto tiene pilas marcadas con este símbolo, significa que estas pueden contener sustancias nocivas para la salud y el medio ambiente.

En tal caso, deberá desechar las pilas en un punto de recogida de pilas.

Anexo

A Solución de averías

Problema Posibles causas Solución
La pantalla del mando a distancia no se en- ciende	Verifique si las pilas están insertadas correctamente.	Tenga en cuenta la polaridad correcta.
	Las pilas están descargadas Cambie las pilas. Cambie siempre las dos pilas a la vez.
El sistema no arranca inmediatamente	El sistema no arranca de forma inme- diata después de una desconexión.	Por protección el equipo perma- necerá parado al menos durante 3 min. después de cada parada. Vuelva a activarlo transcurrido este tiempo.
	El circuito de protección se activa para proteger el producto cuando se de- senchufa el conector de la toma de corriente y se vuelve a enchufar directa- mente.
El sistema no funciona (el ven- tilador no se en- ciende)	El cable de conexión a red no está co- nectado	Enchufe el conector en la toma de corriente y active la unidad interior.
	La corriente falla Vuelva a conectar el	suministro de corriente de la instalación.
	El fusible está defectuoso Avise a un	profesional autorizado.
Refrigeración o calefacción insuficiente	Puertas y/o ventanas abiertas Cierre las puertas y/o ventanas.
	La fuente de calor se encuentra en la estancia (hay demasiadas personas en la estancia)	Si es posible, retire la fuente de calor.
	El termostato está ajustado a una tem- peratura demasiado alta en el modo refrigeración	Ajuste la temperatura de forma óptima.
	El termostato está ajustado a una tem- peratura demasiado baja en el modo calefacción	Ajuste la temperatura de forma óptima.
	El filtro de aire está sucio u obstruido	Limpie el filtro de aire.
	Obstáculo delante de la entrada o sa- lida del aire	Retire el obstáculo para permitir una buena circulación de aire.
	La temperatura ambiente no alcanzó el nivel determinado	Espere un momento.
	Radiación solar directa por la ventana mientras el producto funciona en el modo refrigeración	Proteja la unidad interior contra la radiación solar (p. ej., colocar una cortina, cerrar persianas...).
Emisiones de ruido	Es posible escuchar crujidos durante el funcionamiento o con la unidad des- conectada. Durante los primeros 2 - 3 minutos, el ruido es muy fuerte.	La causa de este crujido es la circulación del refrigerante por la unidad. El ruido no advierte de un funcionamiento erróneo.

Anexo

Problema Posibles	s causas Solución
Emisiones de ruido	Durante el funcionamiento del sistema se escucha un chasquido	La causa de este ruido son los cambios de temperatura y la consiguiente dilatación o contracción del contenedor. El ruido no advierte de un funcionamiento erróneo.
	La suciedad de los filtros de aire puede provocar un ruido de aire fuerte durante el funcionamiento del sistema	eimpie a fondo los filtros de aire.
Formación de olores	El sistema hace circular los olores en aire de la habitación (olor de cigarros muebles)	Ninguna medida correctiva o
Formación de niebla o vapor	En modo calefacción o a bajas temperaturas, la unidad exterior puede generar vapor en durante el proceso de desescarche.	Ninguna medida correctiva
La pantalla de la unidad interior muestra E07 .	Las unidades interiores individuales de climatizador no están configuradas en el mismo modo de funcionamiento.	Coloque todas las unidades interiores en el modo refrigeración o en el modo calefacción.

Índice de palabras clave

Índice de palabras clave

Pila 40

Puesta fuera de servicio, temporal..... 40

A

R

Ajuste de la distribución de aire .... 34 Reciclaje.... 40

Ajuste del modo automático.... 33Refrigeración .... 29

Ajuste del modo calefacción.... 34Refrigerante.... 26

Ajuste del modo deshumidificación..... 34Reparación ..... 25

Ajuste del modo refrigeración.... 34\$

Ajuste del modo ventilación.... 33 Seguro para niños .... 36

Aparato, desconexión...... 40 Seleccione un modo de funciona-

C miento.... 32

D Utilización adecuada 24

definitivamente, poner fuera de servi- V

cio.... 40 Ventilación.... 29

Desactivar 40

Deshumidificación 29

Documentación 28

E

Eliminación 40

Encendido y apagado de la iluminación de la pantalla de la unidad interior ..... 33

F

Función de ahorro 36

Función I Feel.... 36

Función principal 29

Función TIMER 35

Función Wifi.... 36

funcionamiento 32

Funcionamiento con varias unidades interiores.... 37

H

Homologación CE 30

Hora, ajuste 33

L

Limpieza de la unidad exterior 38

Limpieza de la unidad interior 38

Limpieza del mando a distancia.... 38

M

Mantenimiento.... 25

Modo Sleep 35

0

On/off.... 32

P

Panel de mandos 31–32

Pantalla 31–32

Sommaire

Notice d'emploi

Sommaire

1 Sécurité...... 45

5.5 Modo de ventilador 182

1.3.9 Risco de dano ambiental causado por agente refrigerante

Evite obstáculos entre o comando5:5 Modo de ventilador

sear. Seleccione o modo automático.

1. Seleccione o modo de aquecimiento.
2. Defina a temperatura desejada com

Teléfono 9 02116819 Fax [phone]

www.vaillant.es
