Producttype	Split-airconditioning (binnen- en buitenunit)
Merk	Vaillant
Model	climaVAIR exclusive VAI5050WNI
Referentie binnenunit	VAI5-050WNI (0010022694)
Referentie buitenunit	VAI5-050WNO (0010022647)
Elektrische voeding	220-240 V ~ 50 Hz, eenfase
Koelmiddel	R32 (veiligheidsgroep A2, lage ontvlambaarheid)
Bedrijfsmodi	Automatisch, Koelen, Verwarmen, Ventilatie, Ontvochtigen
Speciale functies	Turbo, Slaap, I Feel, Stil, X-Fan, Ionisatie, Timer, Energiebesparing, Kinderslot
Luchtcirculatie	Verstelbaar verticaal en horizontaal
Afstandsbediening	Draadloos met LCD-scherm, bereik max. 7 m
Buitentemperatuurbereik (koelen)	-15 °C tot 48 °C
Buitentemperatuurbereik (verwarmen)	-15 °C tot 24 °C
Binnentemperatuurbereik	16 °C tot 30 °C (koelen en verwarmen)
Reiniging van filters	Om de 3 maanden, wasbaar met warm water (max. 45 °C)
Jaarlijks onderhoud	Aanbevolen door een gekwalificeerde professional
Kinderslot	Vergrendeling van de afstandsbediening
Beschermingsgraad	IP (vermeld op het typeplaatje)
Nettogewicht	Vermeld op het typeplaatje van de unit

Veelgestelde vragen - climaVAIR exclusive VAI5050WNI VAILLANT

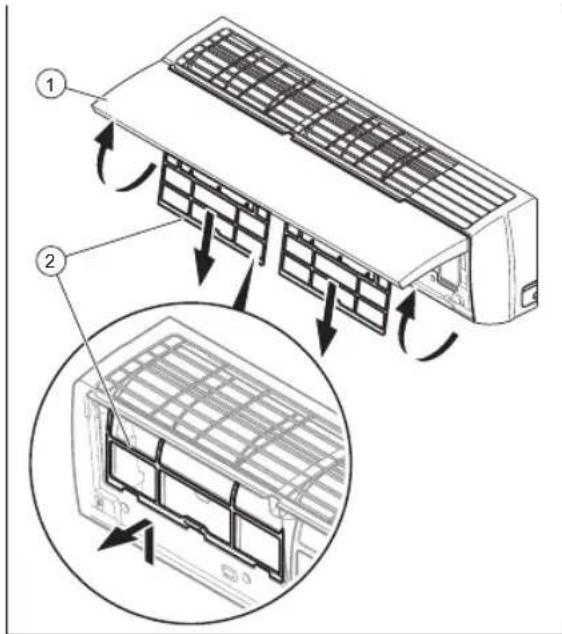

Hoe maak ik de luchtfilters van de airconditioner schoon?

De luchtfilters moeten elke 3 maanden worden gereinigd. Open het voorpaneel van de binnenunit, verwijder de filters door ze naar beneden te trekken, was ze met warm water (max. 45 °C) met een neutraal reinigingsmiddel, droog ze en plaats ze terug.

Wat te doen bij lekkage van koelmiddel?

Bij lekkage, ventileer de ruimte onmiddellijk, raak de vloeistof niet aan en neem contact op met een gekwalificeerde professional. Bij contact met de ogen, spoel overvloedig met water en raadpleeg een arts.

Hoe stel ik de timer in?

Om de Timer ON (uitgestelde start) in te stellen, zorg ervoor dat de unit uit is, stel de klok in, druk op TIMER ON, programmeer de tijd met ▲/▼ en bevestig met TIMER ON. Voor de Timer OFF moet de unit aan staan.

Kan ik de airconditioner in de winter gebruiken om te verwarmen?

Ja, de verwarmingsmodus is actief voor buitentemperaturen van -15 °C tot 24 °C. De binnentemperatuur kan worden ingesteld tussen 16 °C en 30 °C.

Wat betekent foutcode E07 op het scherm?

Code E07 geeft aan dat niet alle binnenunits in dezelfde modus zijn ingesteld (koelen of verwarmen). Stel alle units in op dezelfde modus om het probleem op te lossen.

Hoe activeer ik de I Feel-functie?

Druk op de I FEEL-knop van de afstandsbediening. Het indicatielampje verschijnt op het scherm. De afstandsbediening gebruikt zijn temperatuursensor om de airconditioner te regelen voor een beter comfort.

Wat is het bedrijfstemperatuurbereik?

In koelmodus: buiten -15 °C tot 48 °C, binnen 16 °C tot 30 °C. In verwarmingsmodus: buiten -15 °C tot 24 °C, binnen 16 °C tot 30 °C.

Hoe vergrendel ik het bedieningspaneel om te voorkomen dat kinderen de instellingen wijzigen?

Druk tegelijkertijd op de ▲ en ▼ toetsen gedurende meer dan 2 seconden. Het vergrendelingssymbool verschijnt. Om te ontgrendelen, herhaal de handeling.

Hoe vaak moet ik mijn airconditioner laten onderhouden?

Jaarlijks onderhoud door een gekwalificeerde professional wordt aanbevolen om de goede werking, betrouwbaarheid en levensduur van de installatie te garanderen.

Hoe activeer ik de Turbo-modus?

In koel- of verwarmingsmodus, druk op de TURBO-knop (korter dan 2 seconden) om het maximale vermogen te activeren. Druk nogmaals om uit te schakelen.

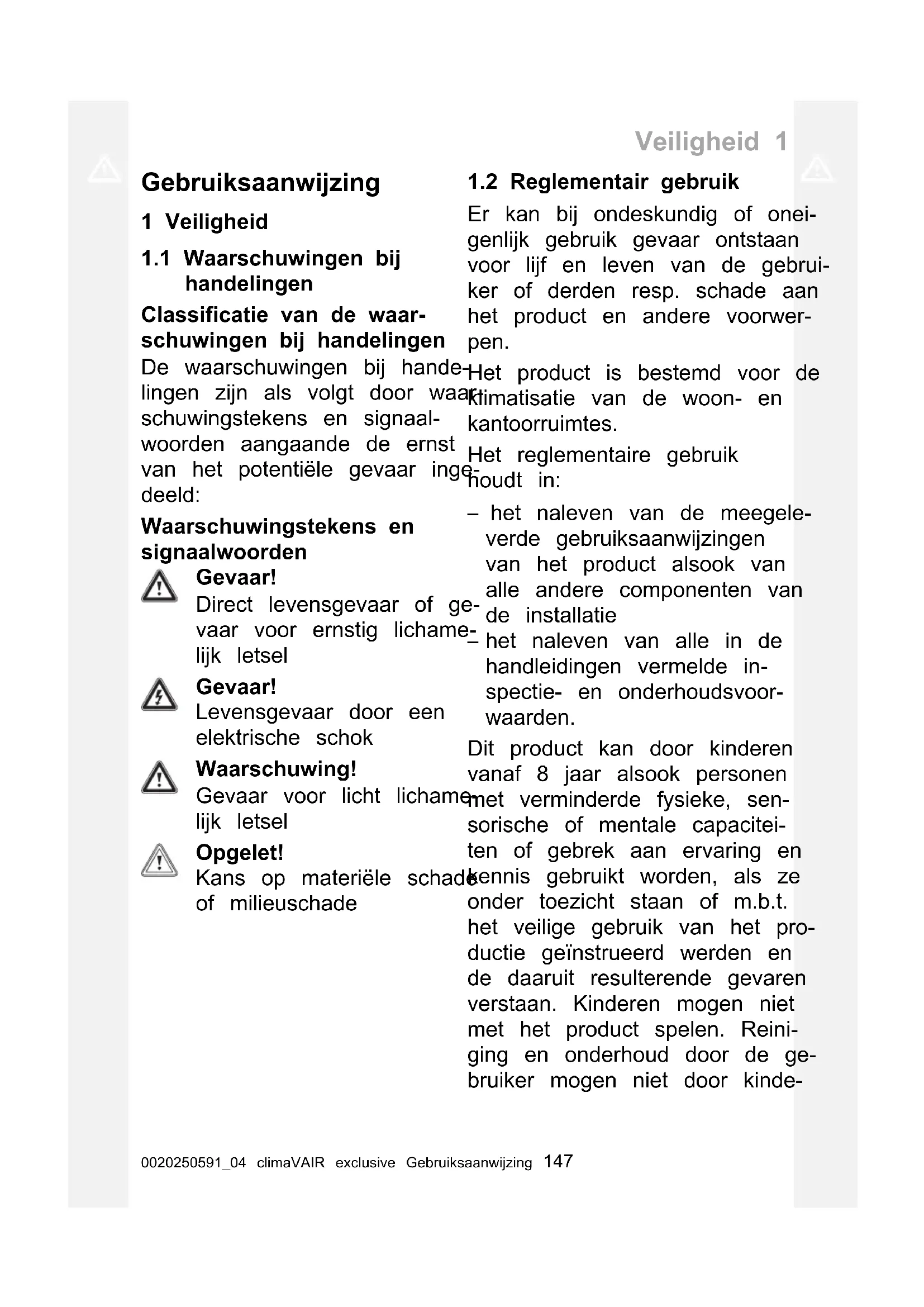

GEBRUIKSAANWIJZING climaVAIR exclusive VAI5050WNI VAILLANT

nl Gebruiksaanwijzing 147

sl Navodila za uporabo 168

Sikkerhed 1

1.1 Waarschuwingen bij handelingen

Classificatie van de waar- schuwingen bij handelingen

De waarschuwingen bij hande- Het product is bestemd voor de lingen zijn als volgt door waar schuwingstekens en signaal- woorden aangaande de ernst van het potentiële gevaar inge- deeld: Het imatisatie van de woon- en kantoorruimtes. Het reglementaire gebruik houdt in:

Waarschuwingstekens en signaalwoorden

Gevaar!

Direct levensgevaar of ge- vaar voor ernstig lichame- lijk letsel

Gevaar!

Levensgevaar door een elektrische schok

Waarschuwing!

Gevaar voor licht lichame lijk letsel

Opgelet!

Kans op materiële schade of milieuschade

Er kan bij ondeskundig of oneigenlijk gebruik gevaar ontstaan voor lijf en leven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

Het product is bestemd voor de ktimatisatie van de woon- en kantoorruimtes.

Het reglementaire gebruik houdt in:

- het naleven van de meegeleverde gebruiksaanwijzingen van het product alsook van alle andere componenten van de installatie

- het naleven van alle in de handleidingen vermelde inspectie- en onderhoudsvoorwaarden.

Dit product kan door kinderen vanaf 8 jaar alsook personen

met verminderde fysieke, sensorische of mentale capacitei-

ten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of m.b.t.

het veilige gebruik van het productie geïinstrueerd werden en de daaruit resulterende gevaren verstaan. Kinderen mogen niet met het product spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinde-

1 Veiligheid

ren zonder toezicht uitgevoerd worden.

- aan de toevoerleidingen voor water en stroom

Een ander gebruik dan het in deze handleiding beschreven

- aan de veiligheidsklep

- aan de afvoerleidingen

gebruik of een gebruik dat van het hier beschreven gebruik af-

- aan de luchtinlaten en lucht- uitlaten

wijkt, geldt als niet-reglementair.

- aan de leidingen voor de luchttoevoer en luchtafvoer

Als niet-reglementair gebruik geldt ook ieder direct commercieel of industrieel gebruik. Elke gebruik voor het bewaren van voedingsmiddelen, planten of

- aan bouwconstructies die de gebruiksveiligheid van het product kunnen beïnvloeden

andere licht bederfelijke levens middelen wordt eveneens als niet reglementair beschouwd.

Attentie!

leder misbruik is verboden.

1.3 Algemene

veiligheidsinstructies

1.3.1 Levensgevaar door veranderingen aan het product of in de omgeving van het product

▶ Verwijder, overbrug of blokkeer in geen geval de veiligheidsinrichtingen.
- Manipuleer geen veiligheids-inrichtingen.
- Vernietig of verwijder geen verzegelingen van componenten.
▶ Breng geen veranderingen aan:

- aan het product

1.3.2 Gevaar door foute bediening

Door foute bediening kunt u zichzelf en anderen in gevaar brengen en materiële schade veroorzaken.

• Lees deze handleiding en alle andere documenten die van toepassing zijn zorgvuldig, vooral het hoofdstuk "Veiligheid" en de waarschuwingen.
• Voer alleen de werkzaamheden uit waarover deze gebruiksaanwijzing aanwijzingen geeft.

Veiligheid 1

1.3.3 Verwondingsgevaar en gevaar voor materiële schade door ondeskundig of niet-uitgevoerd onderhoud en ondeskundige of nie uitgevoerde reparatie

- Als er koudemiddel gelekt is, neem dan contact op met een gekwalificeerde installateur die de lekkage verhelpt.

- Als er koudemiddel in uw ogen terechtkomt, neem dan onmiddellijk contact op met

▶ Probeer nooit om zelf onderhoudswerk of reparaties aan▶ uw product uit te voeren.

er een arts.

- Laat storingen en schade middelijk door een installateur verhelpen.

- Gebruik bij de omgang met het koudemiddel veiligheids-onbandschoenen.

▶ Neem de opgegeven onderhoudsintervallen in acht.

1.3.6 Gevaar voor verwondingen door ventilator

1.3.4 Levensgevaar door een elektrische schok

De hoge snelheid van de venti- lator kan verwondingen veroor- zaken.

▶ Werk niet met natte of voetige handen aan het product.

- Steek nooit uw vingers of andere voorwerpen in de luchtin- en uitlaten of tussen de lamellen terwijl het product in gebruik is.

1.3.5 Gevaar voor verwondingen door koudemiddel

Lekkend koudemiddel kan ern-1. stige oogletsels en tot zuurstofgebrek op de opstelplaats veroorzaken.

3.7 Brandgevaar door open vuur of ontvlambare gassen

▶ Beschadig geen toestelcomponenten die koudemiddel bevatten.

- Plaats geen hittebronnen met open vuur in de luchtstroom van het toestel.

- Zorg ervoor dat u de leidingen van de airco niet met scherpe of puntige voorwerpen beschadigt en dat u geen leidingen platdrukt of verdraait.

- Gebruik in de omgeving van ngen de airco geen sprays of an- dere ontvlambare gassen.

1.3.8 Levensgevaar door vuur in- In het product wordt een koude- middel met geringe brandbaar-

1 Veiligheid

heid (veiligheidsgroep A2) gebruikt.

• Gebruik in de omgeving van het product geen open vlam.
• Gebruik in de omgeving van het product geen ontvlambare stoffen, vooral geen sprays of andere brandbare gassen.

1.3.9 Gevaar voor de gezondheid door directe luchtstroom

- Richt de luchtstroom niet direct op mensen, vooral niet op kinderen of behinderde of oudere mensen.

1.3.10 Kans op milieuschade door koudemiddel

Het product bevat een koude- middel dat niet in de atmosfeer terecht mag komen.

- Zorg ervoor dat een voor het werken met koudemiddelen gekwalificeerde installateur het product onderhoudt en na de uitbedrijfname recycleert of afvoert.

1.3.11 Kans op storingen

- Plaats geen voorwerpen op of in de buurt van de buitenunit.

Aanwijzingen bij de documentatie 2

2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht nemen

▶ Neem absoluut alle gebruiksaanwijzingen die bij de componenten van de stallatie worden meegeleverd in acht.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle documenten die van toepassing zijn voor het verdere gebruik.

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor volgende producten:

3 Productbeschrijving

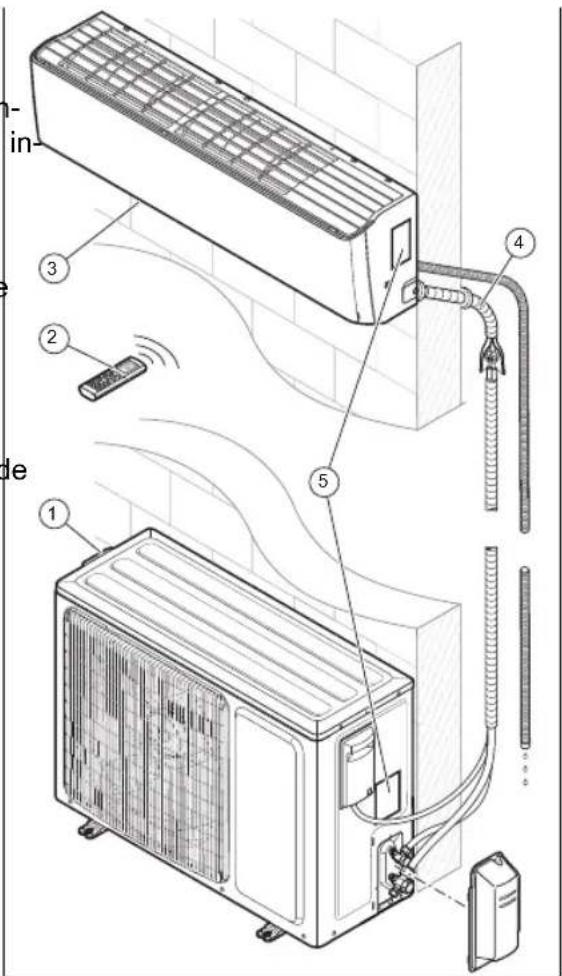

3.1 Productopbouw

4 Verbindingsleidingen tussen binnen- en buitenunit

5 Typeplaatje

3.2 Hoofdfunctie

De afstandsbediening stuurt de CV-installatie, de koeling en de ventilatie.

De afstandsbediening beschikt over een tijdschakelfunctie (schakelklok) voor het in- en uitschakelen van de binnenunit.

3 Productbeschrijving

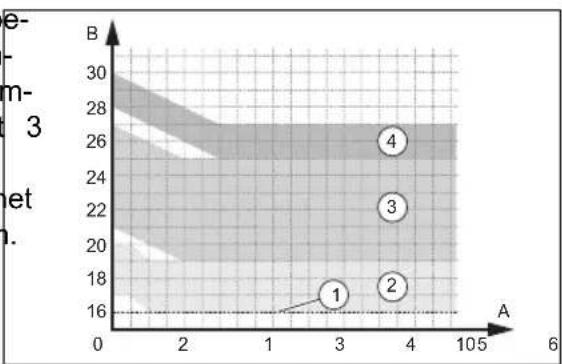

3.3 Verwarming

De kamertemperatuurvoeler meet de kamertemperatuur. Als de kamertemperatuu lager is dan de gewenste temperatuur, activeert de thermostaat de verwarming. In de CV-functie verhoogt de binnenunit temperatuur van de kamer waarin deze geïnstalleerd.

3.4 Koeling

De kamertemperatuurvoeler meet de kamertemperatuur. Als de kamertemperatuu hoger is dan de gewenste temperatuur, dan activeert de thermostaat de koeling. In de koelmodus verlaagt de binnenunit temperatuur van de kamer waarin deze geïnstalleerd.

3.5 Ventilatie

Met behulp van de afstandsbediening ka de ventilatie geactiveerd worden om de lucht te laten circuleren zonder hierbij d luchttemperatuur van de kamer te wijzig waarin het product is geïnstalleerd.

In de ventilatiemodus kan de temperatu niet worden ingesteld.

3.6 Ontvochtiging

In de ontvochtigingsmodus vermindert de binnenunit de luchtvochtigheid in de kan waarin deze is geïnstalleerd.

In de ontvochtigingsmodus kan het ventila tortoerental niet worden ingesteld. De ventilator loopt met minimaal toerental.

3.7 Beschrijving van de typeplaatjes

3.7.1 Beschrijving van het typeplaatje van de binnenunit

Op het typeplaatje vindt u de volgende informatie:

Afkorting/symbol		Beschrijving
		Handleiding lezen!
	VAI... Productnomenclatuur
Air Conditionning de indoor unit is		Productbeschrijving
COOLING - Ra-ted capacity kW		Nominale inhoud in de koelmodus
HEATING - Ra-ted capacity kW		Nominale inhoud in de CV-functie
Max operating current de		Maximaal verbruik
18 Beschermingsklasse (stof, spatwater)
220-240 V ~ / 50 Hz / eenfasig en		Elektrische aansluiting - spanning - frequenti - fase
Operating pres-sure Hi P MPa en		Toegestane werkover-druk aan hogedruktzijde
Operating pres-sure Lo P MPa		Toegestane werkover-druk aan lagedruktzijde
NET WEIGHT kg		Nettogewicht
		Het product bevat een licht ontvlambare vloeistof (veiligheidsgroep A2).

Beschrijving van het typeplaatje van de buitenunit

Op het typeplaatje vindt u de volgende informatie:

Afkorting/symbol	Beschrijving
VAI... Productnomenclatuur
Air Conditionning - Outdoor unit	Productbeschrijving
COOLING - Rated capacity kW	Nominale inhoud in de koelmodus
COOLING - Power Input W	Ingangsvermogen in de koelmodus
EER Rendement	- koeling
A35 - A27 (19)	Nominale omstandigheden in de koelmodus (EN 14511)
HEATING - Rated capacity kW	Nominale inhoud in de CV-functie
HEATING- Power Input W	Max. verwarmingsvermogen
COP W	Rendement - verwarming
A7 (6) - A20 N	Nominale omstandigheden in de CV-functie (EN 14511)
Pdesignc kW	Nominale last in de koelmodus conform EN 14825
SEER Jaararbeids factor in de koelmodus
Pdesignh (Average) kW	Nominale last in de CV-functie conform EN 14825
SCOP (Average)	Jaararbeidsfactor in de CV-functie (gematigd klimaat)
Max Power Consumption W	Maximaal verbruik
IP Beschermingsklasse (stof, spatwater)
220-240 V ~ / 50 Hz / eenfasig	Elektrische aansluiting - spanning - frequentie - fase
Refrigerant Koude middeltype
kg Gewicht van	de kouderdragervulling in het product
GWP in tCO2 Broeikaspotentieel
Operating pressure Hi P MPa	Toegestane werkover-druk aan hogedruktzijde

Afkorting/symbol		Beschrijving
Operating pressure Lo P MPa		Toegestane werkoverdruk aan lagedruktzijde
NET WEIGHT kg		Nettogewicht
		Het product bevat een licht ontvlambare vloeistof (veiligheidsgroep A2).

3.7.3 CE-markering

Met de CE-markering wordt aangegeven dat de producten conform de conformiteitsverklaring aan de fundamentele eisen van de desbetreffende richtlijnen voldoen:. De conformiteitsverklaring kan bij de fabrikant geraadpleegd worden.

3.7.4 Nationaal keurmerk Servië

Geldigheid: Servië

Met het keurmerk wordt gedocumenteerd dat de producten conform het typeplaatje voldoen aan de eisen van alle desbetreffende nationale voorschriften in Servië.

4 Functie

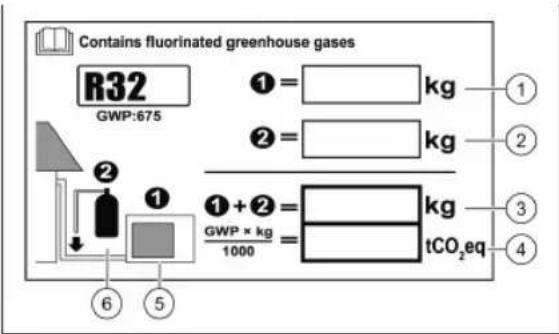

3.7.5 Gegevensblad voor de koudemiddelvulling in het product

Het product bevat al een koudemiddelvul- ling in de buitenunit. Het gegevensblad vert informatie m.b.t. de koudemiddelvul- ling in het product .

De installateur moet na de installatie de gegevens m.b.t. de koudemiddelvulling of het gegevensblad invullen.

4 Functie

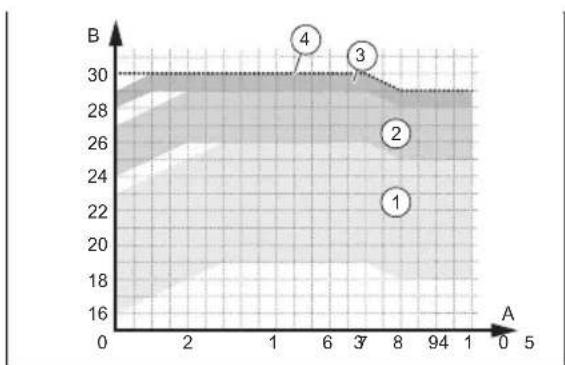

4.1 Temperatuurbereik voor de werking

De vermogenscapaciteit van de airco ve andert afhankelijk van de bedrijfstemperatuur van de buitenunit.

	Koeling Verwarming
Buiten -15	°C - 48°C -15	°C - 24°C
Binnen 16	°C - 30 °C 16	°C - 30 °C

Zorg ervoor dat het opgegeven tem ratuurbereik niet wordt overschreden.

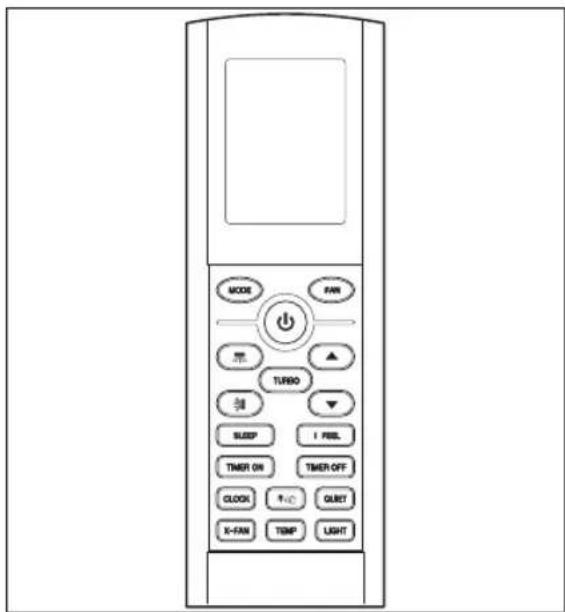

4.2 Bedieningsconcept

FAN AUTO OPER AUTO 88 °F 88:88 HOUR ON/OFF

Sym-bool	Beschrijving
	Weergave van de I FEEL-modus
	Functieweergave van de ventilato
	Overbrengingsindicatie
	Weergave van de koelmodus
	Weergave van de ontvochtigingsmodus
	Weergave van de ventilatiemodus
	Weergave van de CV-functie
	Weergave van de vakantiemodus
	Weergave van de ionisatiemodus
	Verseluchtindicatie (niet voorhanden)
	Temperatuurweergave
	Weergave van de QUIET-modus
	De weergave van de modusQUIET in het automatische bedr
	Weergave van de X FAN-modus
	Temperatuurweergave
	Weergave van de TIMER-modus
	Klok
	Weergave van de SLEEP-modus
	Verlichtingsweergave
	Functieweergave van de verticale luchtverdeling
	Functieweergave van de horizontale luchtverdeling
	Blokkeerweergave

4.3 Bedieningselementen

MODE FAN TURBO SLEEP I REE. TIMER ON TIMER OFF CLOCK +/- GIBET X-FAN TEMP LIGHT

Sym-bool	Beschrijving
MODE	Keuze van de modus
FAN	Inschakelen van de FAN-modus
	Aan-/uittoets
	Inschakelen van de verticale ludverdeling
	Inschakelen van de luchtverdeling
TURBO	Inschakelen van de TURBO-modus
	Geselecteerde instelwaarde ver-hogen
	Geselecteerde instelwaarde verla-gen
SLEEP	Inschakelen van de SLEEP-modus
I_FEEL	Inschakelen van de I FEEL-mod
TIMER_ON	Inschakelen van de TIMER-modu
TIMER_OFF	Uitschakelen van de TIMER-modus
CLOCK	Toets voor het instellen van de
	Inschakelen van de ionisatiefunc-tie
QUIET	Inschakelen van de QUIET-modu
X-FAN	Inschakelen van de X FAN-modu
TEMP	Temperatuur instellen
LIGHT	Inschakelen van de LIGHT-modu

5 Functie

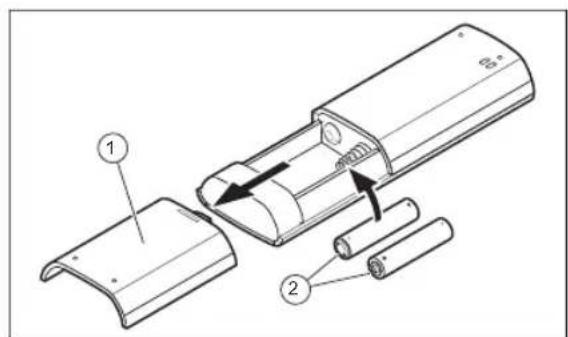

5.1 Batterijen plaatsen

Aanwijzing

Het type batterij voor deze afstandsbediening is AAA

1. Haal het deksel (1) van het batterijvak.
2. Plaats de batterijen (2) en let hierbij op de correcte poling.
3. Breng het deksel van het batterijvak (1) opnieuw aan.

◀ Het display wordt ingeschakeld.

Verwijder bij langere afwezigheid de batterijen uit de afstandsbediening.

5.2 Aan/uit

1. Druk op®om de afstandsbediening en de binnenunit in te schakelen.
2. Druk op om het product uit te schakelen.

5.3 Modus

1. Houd de afstandsbediening direct in de richting van de binnenunit.

De afstand tussen afstandsbediening en binnenunit moet geringer zijn dan de maximale afstand.

$$ - < 7, 0 \mathrm{m} $$

Als zich in de kamers TL-lampen met elektronisch voorschakeltoestel of draadloze telefoons bevinden, moet de maximale afstand verminderd worden.

Vermijd hindernissen tussen afstandsbediening en binnenunit.

5 Functie

1. Druk op Mon de modus door 5. te schakelen en te selecteren. De bedrijfswijze wordt in de volgende volgorde op het display weergegeven:

Autostand
◀ Koelmodus
CV-functie
◀ Ventilatiemodus
Ontvochtigingsmodus.

5.3.4 Weergaveverandering van de thermometrische schaal

Druk tegelijkertijd op de toetsen en gedirende minimaal 2 se- conden.

In het display verschijnt de temperatuur in Celsius-schaal, wanneer deze in Fahrenheit werd weergegeven, en omgekeerd.

Aanwijzing

Als het toestel langere tijd b hoge luchtvochtigheid in de koelmodus loopt, kan uit het uitlaatrooster water druppelen.

5.3.1 Displayverlichting binnenunit in-/uitschakelen

1. Druk minder dan 2 seconden op LIGHT om de displayverlichting van de binnenunit in te schakelen.
2. Druk minder dan 2 seconden op 3. LIGHT om de displayverlichting van de binnenunit uit te schakelen.
3. Om de functie te deactiveren, drukt u op een willekeurige toets op de afstandsbediening. 5.

5.3.2 Afstandsbediening blokkeren

▶ Druk langer dan 2 seconden op en ▼.

◀ Op het display van de afstandsb ning verschijnt de blokkeerweergave 🔒.

5.4 Tijd instellen

Druk opCLOCK

◀ De weergave van de tijd knippert op het display.

1. Druk op ▲n om ▼e tijd in te stellen.

◀ Met en kunt u de uren en minuten instellen.
Als u of ingedrukt houdt, dan wordt de waarde sneller verhoogd of verlaagd.

1. Druk op CmCke instelling te de bevestigen.

De weergave van de tijd knippert niet meer. De tijd is nu ingesteld.

5.5 Ventilatormodus

In de ventilatiemodus zijn de temperatuur-instelling en de modus Eniet beschikbaar.

In de overige modi kan het ventilatortoe- rental worden ingesteld.

5.3.3 Afstandsbediening ontgrendelen

▶ Druk langer dan 2 seconden op en ▼.

◀ Op het display van de afstandsbediening verdwijnt de vergrendelings-weergave 🔒

1 Minimaal toeren- 4 Hoog toerental tal 5 Maximaal toe-
2 Laag toerental rental
3 Gemiddeld toe- rental

5.5.1 Ventilatiemodus instellen

1. Schakel het product in. (→ Pagina

2. Druk op MODE

◀ Op het display worden de verschillende modi weergegeven.

1. Selecteer de ventilatiemodus.

2. Stel de gewenste temperatuur met

De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

1. Druk op FAN om het ventilatortoerental in te stellen.

◀ Met elke toetsdruk Fop verandert het ventilatortoerental.

5.6 Autostand

In de autostand kiest het product automatisch afhankelijk van de kamertemperatuur de koelmodus of de CV-functie.

- In de koelmodus bedraagt de gewenste temperatuur 25 °C.

- In de CV-functie bedraagt de gewenste temperatuur 20 °C.

5.6.1 Autostand instellen

1. Schakel het product in. (→ Pagina 155)

2. Druk op MODE

◀ Op het display worden de verschillende modi weergegeven.

1. Selecteer de autostand.

De binnenunit regelt automatisch het ventilatortoerental afhankelijk van de kamertemperatuur.

5.7 Koeling

In de koelmodus laat de binnenunit alleen de koeling van de kamer toe.

Om een optimale koeling te bereiken, wordt aangeraden om de lamellen horizontaal in te stellen.

5.7.1 Koelbedrijf instellen

55) Schakel het product in. (→ Pagina 155)

1. Druk op MODE

chil- ◀ Op het display worden de verschillende modi weergegeven.

1. Selecteer de koelmodus.

2. Stel de gewenste temperatuur met

van De temperatuur kan in stappen van en. 1 °C verhoogd en verlaagd worden.

1. Stel het ventilatortoerental in. (→ Pagina 157)

5.8 Ontvochtigingsmodus

In de ontvochtigingsmodus vermindert de binnenunit de luchtvochtigheid.

5.8.1 Ontvochtigingsmodus a- instellen

1. Schakel het product in: Pagina 155)

2. Druk op MODE

◀ Op het display worden de verschillende modi weergegeven.

1. Selecteer de ontvochtingsmodus.

2. Stel de gewenste temperatuur met

De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

De binnenunit selecteert het laagste ventilatortoerental om de efficiëntie van de ontvochtigingsmodus te optimaliseren.

◀ Het ventilatortoerental van de binnenunit is standaard op de laagste stand ingesteld en kan in de ontvochtigingsmodus niet worden gewijzigd.

5 Functie

5.9 CV-bedrijf

In de CV-functie beperkt de binnenunit zich tot het verwarmen van de kamer.

5.9.1 CV-bedrijf instellen

1. Schakel het product in. (→ Pagina 155)
2. Druk op MODE

◀ Op het display worden de verschillende modi weergegeven.

1. Selecteer het CV-bedrijf.
2. Stel de gewenste temperatuur met

De temperatuur kan in stappen van 1 °C verhoogd en verlaagd worden.

1. Stel het ventilatortoerental in.

5.10 Luchtverdeling instellen

Met deze functie kunnen de horizontale en de verticale luchtverdeling van de binnen-unit onafhankelijk van elkaar worden ingesteld.

5.10.1 Stel de luchtuitlaathoek verticaal in

1. Druk op

◀ Op het display van de afstandsbediening verschijnt de functieweer-gave van de verticale luchtverdeling.

1. Druk opnieuw op!om de gewenste richting te selecteren. Door het telkens indrukken van verandert de richting van de verticale luchtuitlaathoek.

Aanwijzing

Als het product ingeschakeld is en op de afstandsbediening de functieweergave voor de verticale luchtverdeling te zien is, dan beweegt de luchtuitlaathoek volgens de standaardinstelling. Als het product zich in de koelmodus bevindt, is de luchtuitlaathoek naar boven gericht. Als het product zich in de verwarmingsmodus bevindt, is de luchtuitlaathoek naar onderen gericht.

5.10.2 Stel de luchtuitlaathoek horizontaal in

1. Druk op

◀ Op het display van de afstandsbediening verschijnt de functieweer-gave van de horizontale luchtverde-ling.

1. Druk opnieuw op om de gewenste richting te selecteren. Door het telkens indrukken van verandert de richting van de luchtuitlaathoek.

Aanwijzing

Als het product ingeschakeld is en op de afstandsbediening de functieweergave voor de horizontale luchtverdeling niet te zien is, dan beweegt de klep van de horizontale luchtverdeling niet, maar behoudt deze de voordien gekozen richting.

5.11 Modus Sleep

Met de Sleep-functie kan de kamertemperatuur tijdens de slaaptijden worden aan- gepast. Door deze functie wordt het comfort verhoogd en het stroomverbruik met 3 verschillende instellingen geoptimaliseerd. Als de Sleep-functie is ingesteld, past het systeem de temperatuur automatisch aan.

5.11.2.2 CV-bedrijf

In de koel- of ontvochtingsmodus wordt bij een geactiveerde modus Sleep in één uur de temperatuur met 1 °C en na 2 bedrijfsuren met 2 °C verhoogd en op deze waarde gehouden.

In de CV-functie wordt bij een geactiveerde modus Sleep in één uur de temperatuur met 1 °C en na 2 bedrijfsuren met 2 °C verlaagd en op deze waarde gehouden.

1 Bedrijfsbereiken - temperatuur op na 16 °C ingesteld 2 Bedrijsbereiken - temperatuur tussen 17 en 20 °C ingesteld

3 Bedrijsbereiken - temperatuur tussen 21 en 27 °C ingesteld 4 Bedrijsbereiken - temperatuur tussen 28 en 30 °C ingesteld

5.11.2 Modus Sleep

5.11.2.1 Koel- of ontvochtingsfunctie

1 Bedrijsbereiken - temperatuur tussen 16 en 23 °C ingesteld 2 Bedrijsbereiken - temperatuur tussen 24 en 27 °C ingesteld

3 Bedrijsbereiken - temperatuur tussen 28 en 29 °C ingesteld 4 Bedrijfsbereiken - temperatuur op 30 °C ingesteld

5.11.3 Modus Sleep

Als de modus Sleep geactiveerd is, kunt u de temperatuur per uur instellen.

5.11.4 Sleep-functie instellen

1. Druk op MODE ◀ Op het display worden de verschillende modi weergegeven.
2. Selecteer de koelmodus of de CV-modus
3. Selecteer de modus SLEEP ◀ Op het display van de afstandsbediening verschijnt de weergave van de functie van de modus Sleep , als u één keer drukt, de modus Sleep, als u twee keer drukt, of de modus Sleep, als u drie keer drukt.

Voorwaarde: Modus Sleep 3

▶ Druk langer dan 3 seconden op TURBO.

5 Functie

▶ Stel de gewenste temperatuur voor eerste bedrijfsuur in.
▶ Druk op om de instellingen te bevestigen.
Herhaal de bewerking om de 8 be drijfsuren in te stellen.

5h13 turbo-functie

De functie TURBO de koelmodus en in de CV-functie beschikbaar. Hiermee kan het verwarmings- resp. koelvermogen indien gewenst worden verhoogd.

5.12 TIMER-functie

Met de TIMER-functie kunnen de werkingstijden van het product worden ingez steld. Door deze functie kan het stroomverbruik geoptimaliseerd worden.

5.13.1 Turbofunctie activeren

1. Druk minder dan 2 seconden op TURBO om de functie te activeren.
2. Druk minder dan 2 seconden op TURBO om de functie te deactiveren.

5.12.1 TIMER ON-functie instellen

1. Controleer of de binnenunit uitgeschakeld is.
2. Controleer of de tijd van het product juist is ingesteld.

Vóór de configuratie van de funct moet de tijd absoluut worden inge steld. (→ Pagina 156)

1. Druk op TIMER ON
   De weergave TKnippert.
2. Programmeer de gewenste starttijd met en.
3. Druk op TONERDENstarttijd te bevestigen.
4. Druk op TME de functie te deactiveren.

5.14 X-Fan-functie

De functie X-FANt het mogelijk om de binnenunit te drogen nadat deze in de koel- of ontvochtingsmodus gelopen heeft. Deze functie maakt het mogelijk om corrosie aan de componenten van de binnenunit en overmatige groei van bacteriën te vermijden.

De functie wordt door het indrukken van de toets geactiveerd als het product zich in de koel- of ontvochtingsmodus bevindt. Op het display van de afstandsbediening verschijnt de weergave van de X-Fan-modus ✦ De binnenunit loopt 2 minuten lang. Na het verstrijken van deze periode schakelt de binnenunit uit.

5.12.2 TIMER OFF-functie instellen

1. Zorg ervoor dat de binnenunit in we king is.
2. Controleer of de tijd van het productunit weer. juist is ingesteld. Druk voor

De tijd moet absoluut zijn inges vooraleer u de functie configureert

(→ Pagina 156)

1. Druk op TIMER OFF

De weergaveTIMERPPERT.

1. Programmeer de gewenste uitschakeltijd met de toetsen ▲ en . ▼
2. Druk opTIMERDEstoptijd te bevestigen.
3. Druk op om de functie te deactiveren.

5.15 Temperatuurfunctie

De temperatuurfunctie geeft de geprogrammeerde temperatuur en de kamer-temperatuur op het display van de binnen-
Druk voor het weergeven van de tempera- teelurwaarden op de toets op de af- standsbediening.

1 Gewenste temperatuur
2 Omgevingstemperatuur

3 Buitentemperatuur

Functie bij dit model niet beschikbaar

5.16 I Feel-functie

De 1-functile gebruikt de temperatuursensor van de afstandsbediening als automatisch in de CV-functie op 8 °C en in referentie voor het in- of uitschakelen van koelmodus op 27 °C geregeld.

de binnenunit. De temperatuur van de kamer is preciezer en de luchtstroom wordt beter geleid, voor meer comfort.

De afstandsbediening moet in de richting van de binnenunit worden gehouden, zo- dat de afstandsbediening het door de bän- nenunit verzonden signaal correct ont- vangt.

5.16.1 I Feel-functie activeren/deactiveren

1. Druk opI.FEEL

◀ Op het display van de afstandsbe-

diening verschijnt de weergav

1. Herhaal de procedure om de functie deactiveren.

5.17 Quiet-functie

Met de functie worden de geluidsemissies van de binnenunit gereduceerd.

Op het display van de afstandsbediening verschijnt de weergave AUTO. De automatische modus van de functie Quiet is geactiveerd, de ventilatorsnelheid wisselt van de laag-middelste stand naar de hoogste stand.

1. Druk opnieuw op om de tweede modus Quiet te activeren.

◀ Op het display van de afstandsbediening verschijnt de weergave

, de ventilatorsnelheid blijft op de laagste stand.

5.18 Spaarfunctie

Met de spaarfunctie wordt de temperatuur automatisch in de CV-functie op 8 °C en in de koelmodus op 27 °C geregeld.

18.1 Spaarfunctie activeren/deactiveren

g. Selecteer de CV-functie of de koelmodus.

2n- Houd tegelijkTEMPinge-CLOCK

drukt om de functie te activeren.

In de verwarmingsmodus verschijnt het symbool\$op het beeldscherm.

In de koelmodus verschijnt SE op het display.

1. Herhaal de procedure om de functie te be- deactiveren.

5.19 Ionisatiefunctie

Door de ionisatiefunctie wordt de kamerlucht gereinigd. Als het symbol op het display van de afstandsbediening weergegeven wordt, is de functie geactiveerd.

Druk op om de functie te activeren of te deactiveren.

5.20 Kinderslotfunctie

Met de kinderslotfunctie kan de afstandsbediening worden geblokkeerd.

5.20.1 Kinderslotfunctie activeren/deactiveren

1. Druk tegelijk op▲en . ▼

◀ Op het display van de afstandsbediening verschijnt de weergare. Het kinderslot is geactiveerd.

1. Druk opnieuw open om de functie te deactiveren.

6 Onderhoud

5.21 Activeren/deactiveren van de connectiviteitsfunctie

Druk open om de

connectiviteitsfunctie te activeren resp. 2. te deactiveren.

Aanwijzing

Deze functie kan alleen met het nodige toebehoren worden gebruikt om de connectiviteit t activeren.

5.22 Bedrijf met meerdere binnenunits

Als uw airconditioning uit meerdere bin-3-nenunits bestaat, dan gebeurt de temperatuurinstelling voor de verschillende kamers onafhankelijk van elkaar.

Zorg ervoor dat alle binnenunits ofwel op koelmodus of op CV-functie ingesteld zijn zodat de installatie correcte functioneert.

6 Onderhoud

6.1 Onderhoud

Voor de continue gebruiksveiligheid, betrouwbaarheid en lange levensduur is een jaarlijkse inspectie/jaarlijks onderhoud van het product door een erkende installateur noodzakelijk.

6.2 Product onderhouden

▶ Reinig de mantel met een vochtige doek en een beetje oplosmiddelvrije zeep.
- Gebruik geen sprays, geen schuurmiddelen, afwasmiddelen, oplosmiddel- of chloorhoudende reinigingsmiddelen.

6.3 Binnenunit reinigen

1. Veeg de mantel van de binnenunit met een zachte, droge doek af.
   Reinig de mantel bij hardnekkigere verontreinigingen met water en een neutraal reinigingsmiddel.
2. Houd de binnenkant van de binnen-unit vrij van reinigingsmiddelen.

te6.4 Buitenunit reinigen

1. Veeg de mantel van de buitenunit met een droge doek af.
2. Verwijder evt. vuil van het oppervlak van de luchtinlaat.
3. Als de buitenunit zich in een stoffige omgeving bevindt, reinig dan de lamellen van de warmtewisselaar regelmatig met een zachte borstel.

6.5 Afstandsbediening reinigen

Reinig de afstandsbediening alleen met een droge doek.

6.6 Luchtfilter reinigen

Opgelet! Kans op storingen!

Geursystemen en antigeursystemen in de filter of in de inwendige afvoerluchtstroom kunnen de warmtewisselaar beschadi-gen of verontreinigen.

• Installeer deze systemen indien gewenst aan de luchtuitlaat van de binnenunit.
  Zorg ervoor dat deze systemen alleen actief zijn als de ventilator ingeschakeld is.

6.7 Noodbedrijf gebruiken

Voorwaarde: Defecte afstandsbediening

1. Open de voorklep van de binnenunit (1) door deze naar boven te trekken.

2. Trek de filter (2) er naar beneden toe uit.

3. Reinig de luchtfilter met een stofzuiger of met warm water (max. 45 °C) en neutraal reinigingsmiddel.

4. Controleer of de filters volledig droog zijn vooraleer u ze opnieuw in de binnenunit plaatst.

5. Plaats de filter door deze tot aan de aanslag te schuiven zodag hij volledig vastklikt.

Als er nog altijd geurtjes optreden, dan moet u de filter vervangen.

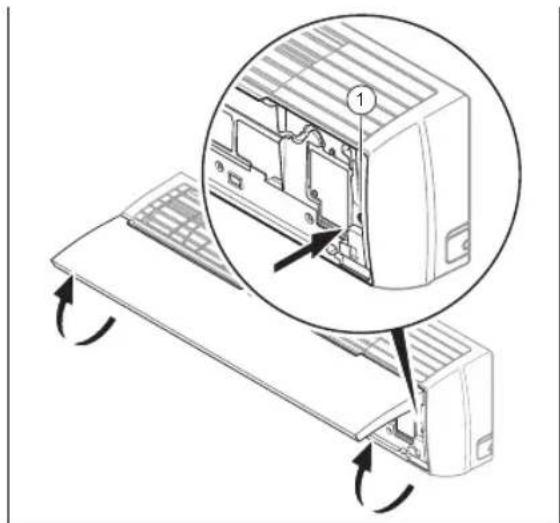

Open de voorklep van de binnenunit door deze naar boven te trekken.

Druk op de toets voor het inschakelen van het noodbedrijf (1).

Er weerklinkt een pieptoon - het noodbedrijf is geactiveerd.
De airco werkt in de autostand.
Schakel de binnenunit uit; druk hiervoor opnieuw op de toets voor het noodbedrijf (1).

Uitbedrijfname

7n,1 Product tijdelijk buiten bedrijf stellen

▶ Druk op de aan-/uittoets.

◀ Het display gaat uit.

7.2 Product definitief buiten bedrijf stellen

- Geef een installateur de opdracht om het product definitief buiten bedrijf te stellen. Gelieve met een erkende installateur contact op te nemen.

8 Recycling en afvoer

7.2.1 Koudemiddel laten afvoeren

Het product bevat het koudemiddel R32 dat niet in de atmosfeer terecht mag k men.

▶ Laat het koudemiddel alleen door gekwalificeerde installateur afvoeren.

9 Garantie en klantendienst

9.1 Garantie

Informatie over de fabrieksgarantie kunt u bij het aan de achterkant opgegeven een contactadres verkrijgen.

9.2 Serviceteam

De contactgegevens van onze klantenservice vindt u aan de achterkant of op onze

8 Recycling en afvoer

▶ Laat de verpakking door de installat-website. afvoeren die het product geïnstalleerd heeft.

Als het product met dit teken is aan- id:

▶ Gooi het product in dat geval niet met het huisvuil weg.
▶ Geeft het product in plaats daarvan af bij een inzamelpunt voor oude elektrische of elektronische apparaten.

Als het product batterijen bevat die met dit teken gekenmerkt zijn, kunnen de batterijen substanties bevatten die schadelijk zijn voor gezondheid en milieu.

▶ Breng de batterijen in dat geval naar een inzamelpunt voor batterijen.

Geldigheid: Kroatië

A Verhelpen van storingen

Probleem Mogelijke oorzaken Oplossing
Display van de afstandsbedie-ning schakelt niet in	Controleer of de batterijen correct ge- plaatst zijn.	-Let op de correcte poling.
	Batterijen zijn ontladen Vervang de b- batterijen. Vervang altijd beide batterijen tegelijk.
Systeem start niet onmiddellijk	Het systeem start na een uitschakeling niet onmiddellijk opnieuw.	ter bescherming blijft de installa- tie gedurende minstens 3 min. na elke stop uitgeschakeld. Schakel deze na deze tijd opnieuw in.
	Het veiligheidscircuit wordt geactiveerd om het product te beschermen als de stekker uit het stopcontact getrokken wordt en dan onmiddellijk opnieuw aan- gesloten wordt.
Systeem functi- oneert helemaal niet (ventilator schakelt niet in)	Netaansluitkabel is niet aangesloten	steek de stekker in het stopcon- tact en schakel de binnenunit in.
	Stroom is uitgevallen Breng de stroom	mtoevoer van de installatie opnieuw tot stand.
	Zekering is defect Breng uw installateur op de hoogte.
Onvoldoende koeling of ver- warming	Deuren en/of vensters geopend Sluit	de deuren en/of vensters.
	Warmtebron bevindt zich in de ruimte (veel personen in de ruimte)	Verwijder indien mogelijk de warmtebron.
	Thermostaat is in de koelmodus op te hoge temperatuur ingesteld	Stel de temperatuur optimaal in.
	Thermostaat is in de CV-functie op te lage temperatuur ingesteld	Stel de temperatuur optimaal in.
	Luchtfilter is vervuild of verstopt Reinig de luchtfilter.
	Hindernis vóór de luchtinlaat of luchtu- lid	Verwijder de hindernis om voor voldoende luchtcirculatie te zor- gen.
	Kamertemperatuur bereikte niet het vastgelegde niveau	Wacht een ogenblik.
	Directe zonnestraling door het ven- ster terwijl het product in de koelmo- dus loopt	Bescherm de binnenunit tegen zonnestraling (bijv.: gordijnen aan- brengen, rolluiken sluiten ...).
Geluidsontwikke- ling	Tijdens de werking of bij een uitgesch- kelde unit is mogelijk een geruis te ren. Gedurende de eerste 2-3 minute is het geluid het luidst.	Zorzaak voor dit geruis is het stromen van koudemiddel in de nunit. Het geluid wijst niet op een storing.
	Tijdens de werking van het systeem een geknak te horen	Zorzaak voor dit geluid zijn tem- peratuurwijzigingen en hieraan verbonden het uitzetten of samen- trekken van het reservoir. Het ge- luid wijst niet op een storing.

Bijlage

Probleem Mogelijkke oorzaken Oplossing
Geluidsonwikkeling	Een luid luchtgeluid tijdens de werking van het systeem kan door de verontreiniging van de luchtfilters veroorzaakt worden	Reinig de luchtfilter grondig.
Geurvorming Systeem laat geuren in de kamerlucht circuleren (sigaretten- of meubelgeur)		Geen correctiemaatregel
Nevel- of damp-vorming	In de verwarmingsmodus of bij lage temperaturen kan de buitenunit tijdens het ontdooiingsproces damp opwekken.	Geen correctiemaatregel
Het beeldscherm van de binnen-unit toont E07 .	De verschillende binnenunits van de conditioning zijn niet in dezelfde modu geconfigureerd.	Stel alle binnenunits ofwel op koelmodus of op CV-functie in.

Trefwoordenlijst

Trefwoordenlijst

Aan/uit 155Selecteer een modus. 155

Afstandsbediening blokkeren 156 Spaarfunctie 161

Afstandsbediening ontgrendelen...... 156T

Afstandsbediening reinigen.... 162Tijd instellen .... 156

Afvoer 164TIMER-functie 160

Autostand instellen 157

B Uitschakelen.... 163

Batterij 164v

Bedieningselementen.... 154–155 Ventilatie.... 152

Bedrijf met meerdere binnenunits ..... 162 Ventilatiemodus instellen..... 157

Binnenunit reinigen.... 162Verwarmen .... 152

Buitenbedrijfstelling, tijdelijk 163 vuur 149

Buitenunit reinigen.... 162w

C Werkwijze 155

CE-markering 153Wifi-functie 162

CV-functie instellen 158

D

definitief buiten bedrijf nemen 163

Display.... 154–155

Displayverlichting van de binnenunit in-

/uitschakelen 156

Documenten 151

H

Hoofdfunctie 151

|

I Feel-functie.... 161

K

Kinderslot 161

Koelbedrijf instellen 157

Koelen 152

Koudemiddel 149–150

L

Luchtfilter reinigen 162

Luchtverdeling instellen.... 158

M

Modus Sleep 159

0

Onderhoud 149

Ontvochtiging 152

Ontvochtigingsmodus instellen...... 157

P

Product, uitschakelen 163

R

Recycling.... 164

1 Varnost

Navodila za uporabo

1 Varnost

Golden Hopestraat 15 B-1620 Drogenbos

Tel. [phone] Fax [phone]

Kundendienst / Service après-vente / Klantendienst 2 3349352

[e-mail] www.vaillant.be

Vaillant A/S

Drejergangen 3 A DK-2690 Karlslunde

Telefon [phone] Vaillant Kundeservice 46 160200
