Produkttyp	Split-Klimaanlage (Innen- und Außeneinheit)
Marke	Vaillant
Modell	climaVAIR exclusive VAI5050WNI
Referenz Inneneinheit	VAI5-050WNI (0010022694)
Referenz Außeneinheit	VAI5-050WNO (0010022647)
Stromversorgung	220-240 V ~ 50 Hz, einphasig
Kältemittel	R32 (Sicherheitsgruppe A2, geringe Entflammbarkeit)
Betriebsarten	Automatik, Kühlen, Heizen, Lüften, Entfeuchten
Sonderfunktionen	Turbo, Sleep, I Feel, Quiet, X-Fan, Ionisation, Timer, Energiesparen, Kindersicherung
Luftstromführung	Vertikal und horizontal verstellbar
Fernbedienung	Kabellos mit LCD-Display, Reichweite max. 7 m
Außentemperaturbereich (Kühlen)	-15 °C bis 48 °C
Außentemperaturbereich (Heizen)	-15 °C bis 24 °C
Innentemperaturbereich	16 °C bis 30 °C (Kühlen und Heizen)
Reinigung der Filter	Alle 3 Monate, mit warmem Wasser (max. 45 °C) waschbar
Jährliche Wartung	Empfohlen durch einen qualifizierten Fachmann
Kindersicherung	Sperre der Fernbedienung
Schutzart	IP (siehe Typenschild)
Nettogewicht	Siehe Typenschild des Geräts

Häufig gestellte Fragen - climaVAIR exclusive VAI5050WNI VAILLANT

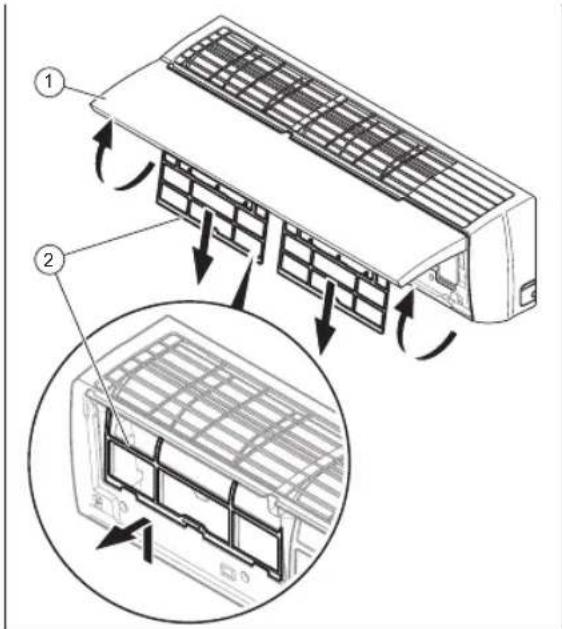

Wie reinige ich die Luftfilter der Klimaanlage?

Die Luftfilter müssen alle 3 Monate gereinigt werden. Öffnen Sie die Frontabdeckung der Inneneinheit, nehmen Sie die Filter durch Ziehen nach unten heraus, waschen Sie sie mit warmem Wasser (max. 45 °C) und einem neutralen Reinigungsmittel und trocknen Sie sie, bevor Sie sie wieder einsetzen.

Was tun bei einem Kältemittelleck?

Bei einem Leck lüften Sie den Raum sofort, berühren Sie die Flüssigkeit nicht und kontaktieren Sie einen qualifizierten Fachmann. Bei Augenkontakt spülen Sie die Augen gründlich mit Wasser und ziehen Sie einen Arzt hinzu.

Wie stelle ich den Timer ein?

Um den Timer EIN (verzögerter Start) einzustellen, stellen Sie sicher, dass das Gerät ausgeschaltet ist, stellen Sie die Uhrzeit ein, drücken Sie TIMER ON, programmieren Sie die Zeit mit ▲/▼ und bestätigen Sie mit TIMER ON. Für den Timer AUS muss das Gerät eingeschaltet sein.

Kann ich die Klimaanlage im Winter zum Heizen verwenden?

Ja, der Heizbetrieb ist bei Außentemperaturen von -15 °C bis 24 °C aktiv. Die Innentemperatur kann zwischen 16 °C und 30 °C eingestellt werden.

Was bedeutet der Fehlercode E07 auf dem Display?

Der Code E07 zeigt an, dass die Inneneinheiten nicht alle im gleichen Modus (Kühlen oder Heizen) konfiguriert sind. Stellen Sie alle Einheiten auf den gleichen Modus ein, um das Problem zu beheben.

Wie aktiviere ich die I Feel Funktion?

Drücken Sie die Taste I FEEL auf der Fernbedienung. Die Anzeige erscheint auf dem Display. Die Fernbedienung nutzt ihren Temperatursensor, um die Klimaanlage für ein besseres Wohlbefinden zu regeln.

Wie lautet der Betriebstemperaturbereich?

Im Kühlmodus: Außen -15 °C bis 48 °C, Innen 16 °C bis 30 °C. Im Heizmodus: Außen -15 °C bis 24 °C, Innen 16 °C bis 30 °C.

Wie sperre ich das Bedienfeld, um zu verhindern, dass Kinder die Einstellungen ändern?

Drücken Sie gleichzeitig die Tasten ▲ und ▼ für mehr als 2 Sekunden. Die Sperranzeige erscheint. Zum Entsperren wiederholen Sie den Vorgang.

Wie oft sollte ich meine Klimaanlage warten lassen?

Eine jährliche Wartung durch einen qualifizierten Fachmann wird empfohlen, um einen ordnungsgemäßen Betrieb, Zuverlässigkeit und Langlebigkeit der Anlage zu gewährleisten.

Wie aktiviere ich den Turbo-Modus?

Im Kühl- oder Heizmodus drücken Sie die Taste TURBO (weniger als 2 Sekunden), um die maximale Leistung zu aktivieren. Drücken Sie erneut, um sie zu deaktivieren.

BEDIENUNGSANLEITUNG climaVAIR exclusive VAI5050WNI VAILLANT

5.15 Temperaturfunktion

for at aktivere funktionen.

5.19 Ioniseringsfunktion

Wifi-funktion.... 14

6

[Non-Text]

4

[Non-Text]

;

[Non-Text]

0

9

9

9

0

10

9

[Non-Text]

1

3

5

[Non-Text]

8

[Non-Text]

1

[Non-Text]

i

[Non-Text]

8

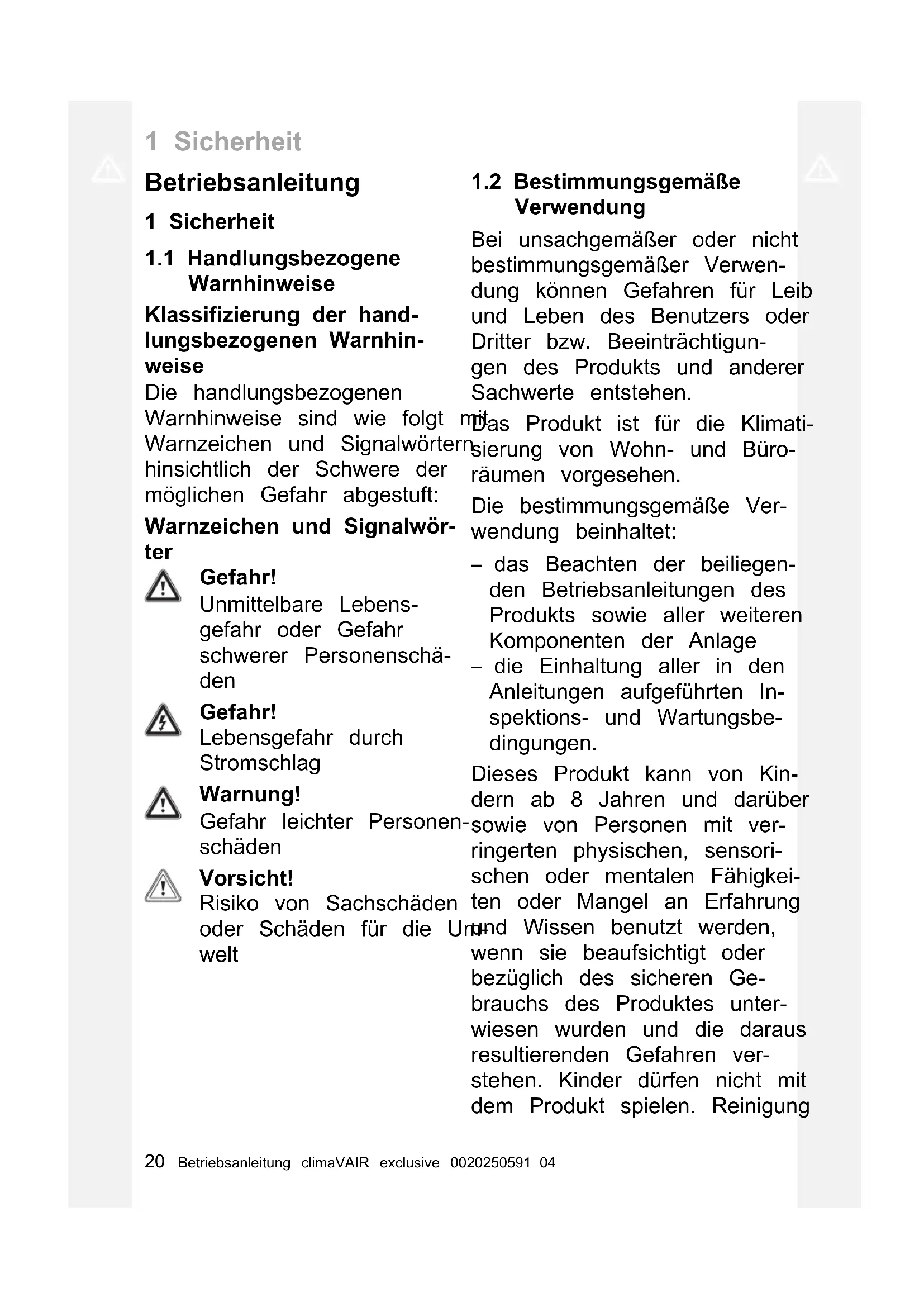

1 Sicherheit

Betriebsanleitung

1 Sicherheit

1.1 Handlungsbezogene Warnhinweise

Klassifizierung der hand- lungsbezogenen Warnhin- weise

Die handlungsbezogenen Warnhinweise sind wie folgt n Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:

Warnzeichen und Signalwörter

Gefahr!

Unmittelbare Lebens- gefahr oder Gefahr schwerer Personenschä- den

Gefahr!

Lebensgefahr durch Stromschlag

Warnung!

Gefahr leichter Personenschäden

Vorsicht!

Risiko von Sachschäden oder Schäden für die Umelt

1.2 Bestimmungsgemäße Verwendung

Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.

Das Produkt ist für die Klimatisierung von Wohn- und Büro-räumen vorgesehen.

Die bestimmungsgemäße Verwendung beinhaltet:

- das Beachten der beiliegenden Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage - die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber

sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung

Sicherheit 1

und Benutzer-Wartung dürfen ▶ Nehmen Sie keine Veränder- nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. – am Produkt Eine andere Verwendung als – an den Zuleitungen für die in der vorliegenden Anlei- tung beschriebene oder eine – Wasser und Strom - an den Sicherheitsventil - an den Ablaufleitungen - an den Lufteinlässen und abschriebene hinausgeht, gilt – Luftauslässen als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist – an den Rohrleitungen für auch jede unmittelbare kom- merzielle und industrielle Ver- wendung. Jede Nutzung zur – die Luftzufuhr und Luftab- fuhr - an baulichen Gegeben- heiten, die Einfluss auf die leicht verderblichen Lebens- mitteln wird ebenfalls als nicht – Betriebssicherheit des Pro- bestimmungsgemäß angese- hen. 1.3.2 Gefahr durch Fehlbedienung

Achtung!

Jede missbräuchliche Verwendung ist untersagt.

1.3 Allgemeine Sicherheitshinweise

1.3.1 Lebensgefahr durch Veränderungen am Produkt oder im Produktumfeld

• Entfernen, überbrücken oder blockieren Sie keinesfalls die Sicherheitseinrichtungen.
  ▶ Manipulieren Sie keine Sicherheitseinrichtungen.
• Zerstören oder entfernen Sie keine Plomben von Bauteilen.

1.3.2 Gefahr durch Fehlbedienung

Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen.

• Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel "Sicherheit" und die Warnhinweise.
  ▶ Führen Sie nur diejenigen Tätigkeiten durch, zu denen die vorliegende Betriebsanleitung anleitet.

1 Sicherheit

1.3.3 Verletzungsgefahr und Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur

▶ Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Produkt durchzuführen.
▶ Lassen Sie Störungen und Schäden umgehend durch einen Fachhandwerker beheben.
▶ Halten Sie die vorgegebenen Wartungsintervalle ein.

1.3.4 Lebensgefahr durch Stromschlag

▶ Hantieren Sie nicht mit nas- sen oder feuchten Händen am Produkt.
1.3.5 Verletzungsgefahr durch Kältemittel

Austretendes Kältemittel kann zu schweren Augenverletzungen und zu Sauerstoffmangel am Aufstellort führen.

▶ Beschädigen Sie keine Gerätekomponenten, die Kältemittel enthalten.
- Achten Sie darauf, dass Sie die Leitungen des Klimageräts nicht mit scharfen oder spitzen Gegenständen be-

schädigen, Leitungen zerdrücken oder verdrehen.

• Wenn Kältemittel ausgetreten ist, dann benachrichtigen Sie einen qualifizierten Fachhandwerker, der die Undichtigkeit beseitigt.
• Wenn Kältemittel in Ihre Augen gelangt, dann suchen Sie unverzüglich einen Arzt auf.
  Benutzen Sie beim Umgang mit dem Kälteemittel Schutzhandschuhe.

1.3.6 Verletzungsgefahr durch en Ventilaltor

Die hohe Geschwindigkeit des Ventilators kann zu Verletzungen führen.

Stecken Sie niemals Ihre Finger oder andere Gegenstände in die Luftein- und -auslasse oder zwischen die Lamellen, während das Produkt in Betrieb ist.

1.3.7 Brandgefahr durch offene Flammen oder entzündbare Gase

Stellen Sie keine Hitzequellen mit offener Flamme in den Luftstrom des Gerätes.

Verwenden Sie in der Nähe des Klimageräts keine Sprays oder andere entzündbare Gase.

1.3.8 Lebensgefahr durch Feuer

1.3.11 Risiko von Störungen oder Fehlfunktionen

In dem Produkt wird ein Kältemittel mit geringer Brennbarkeit (Sicherheitsgruppe A2) eingesetzt.

Stellen Sie keine Gegenstände auf oder in die Nähe der Außeneinheit.

▶ Verwenden Sie in der Nähe des Produkts keine offene Flamme.
- Verwenden Sie in der Nähe des Produkts keine feuergefährlichen Stoffe, insbesondere keine Sprays oder andere brennbare Gase.

1.3.9 Gesundheitsgefährdung durch direkten Luftstrom

- Richten Sie den Luftstrom nicht direkt auf Menschen, insbesondere nicht auf Kinder sowie beeinträchtigte oder ältere Menschen.

1.3.10 Risiko eines Umweltschadens durch Kältemittel

Das Produkt enthält ein Kältemittel, das nicht in die Atmosphäre gelangen darf.

- Stellen Sie sicher, dass ein zum Arbeiten mit Kältemitteln qualifizierter Fachhandwerker das Produkt wartet und nach der Außerbetriebnahme recycelt oder entsorgt.

2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation

2.1 Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen.

2.2 Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf.

2.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für folgende Produkte:

3 Produktbeschreibung

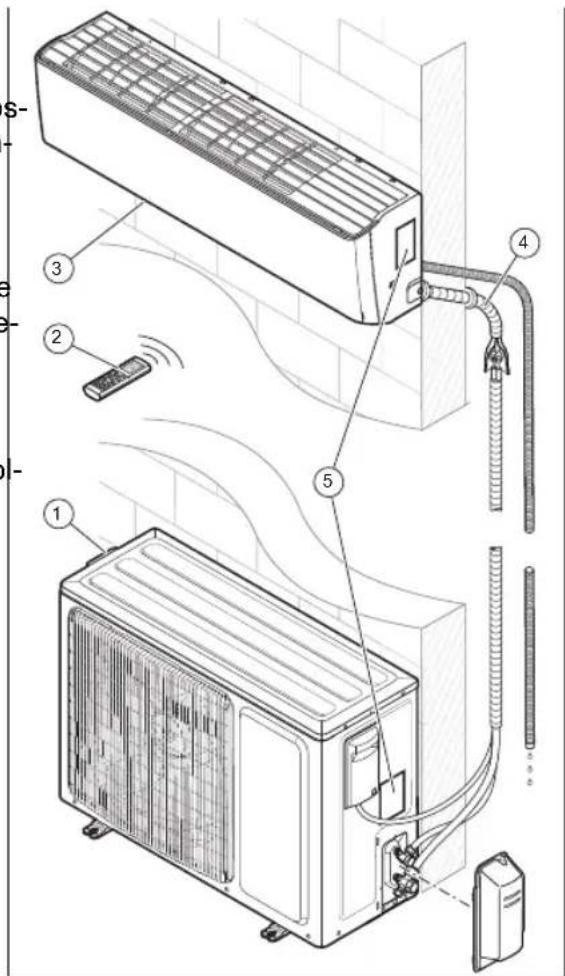

3.1 Produktaufbau

1 Außeneinheit
2 Fernbedienung
3 Inneneinheit

4 Verbindungs-

leitungen zwi-

schen Innen-

und Außen-

heit

5 Typenschild

3.2 Hauptfunktion

Die Fernbedienung steuert die Heizungsanlage, die Kühlung und die Lüftung.

Die Fernbedienung verfügt über eine Zeitschaltfunktion (Schaltuhr) für die Ein- und Abschaltung der Inneneinheit.

3.3 Heizung

Der Raumtemperatursensor misst die Temperatur im Raum. Wenn die Raumtemperatur niedriger ist als die Wunschtemperatur, dann aktiviert der Regler die Heizung.

Im Heizbetrieb erhöht die Inneneinheit die Temperatur des Raums, in dem sie installiert ist.

3.4 Kühlung

Der Raumtemperatursensor misst die Temperatur im Raum. Wenn die Raumtemperatur höher ist als die Wunschtemperatur, dann aktiviert der Regler die K lung.

Im Kühlbetrieb senkt die Inneneinheit die Temperatur des Raums, in dem sie instiert ist.

3.5 Lüftung

Die Fernbedienung ermöglicht, die Lüftur zu aktivieren, damit die Luft zirkuliert, od dass sich die Lufttemperatur des Raums ändert, in dem das Produkt installiert is Im Lüftungsbetrieb ist es nicht möglich, Temperatur einzustellen.

3.6 Entfeuchtung

Im Entfeuchtungsbetrieb verringert die Inneneinheit die Luftfeuchtigkeit in dem Raum, in dem sie installiert ist.

Im Entfeuchtungsbetrieb ist es nicht möglich, die Ventilatordrehzahl einzustellen. Der Ventilator läuft mit minimaler Drehzahl.

3.7 Beschreibung der Typenschilder

3.7.1 Beschreibung des Typenschilds der Inneneinheit

Auf dem Typenschild sind folgende Angaben:

Abkürzung/Symbol	Beschreibung
	Anleitung lesen!
VAI... Produktnomenklatur
Air Conditionning- Indoor unit	Produktbeschreibung
COOLING - Ra-ted capacitykW	Nenninhalt im Kühlbetrieb
HEATING - Ra-ted capacitykW	Nenninhalt im Heiz-betrieb
Max operating currentgA	Maximalverbrauch
Hpe Schutzart (Staub, Spritzwasser)
1.220-240 V ~ /50 Hz / einphasig die	Elektroanschluss -Spannung - Frequenz Phase
Operating pres-sure Hi PMPa	Zulässiger Betriebs-überdruck hochdruck-seitig
Operating pres-sure Lo PMPa	Zulässiger Betriebs-überdruck niederdruck-seitig
NET WEIGHTkg	Nettogewicht
	Das Produkt enthält ein leicht entzündliches Fluid (Sicher-heitsgruppe A2).

3.7.2 Beschreibung des Typenschilds der Außeneinheit

Auf dem Typenschild sind folgende Angaben:

3 Produktbeschreibung

Abkürzung/Symbol	Beschreibung
VAI... Produktnomenklatur
Air Conditionning - Outdoor unit	Produktbeschreibung
COOLING - Rated capacity kW	Nenninhalt im Kühlbetrieb
COOLING - Power Input W	Eingangsleistung im Kühlbetrieb
EER Leistungszahl - Kühlung
A35 - A27 (19)	Nennbedingungen im Kühlbetrieb (EN 14511)
HEATING - Rated capacity kW	Nenninhalt im Heizbetrieb
HEATING- Power Input W	Max. Heizleistung
COP W	Leistungszahl - Heizung
A7 (6) - A20 Nennbedingungen im Heizbetrieb (EN 14511)
PdesignckW	Nennlast im Kühlbetrieb gemäß EN 14825
SEER Jahresarbeitszahl im Kühlbetrieb
Pdesignh (Average) kW	Nennlast im Heizbetrieb gemäß EN 14825
SCOP (Average)	Jahresarbeitszahl im Heizbetrieb (gemäßes Klima)
Max Power Consumption W	Maximalverbrauch
IP Schutzart (Staub, Spritzwasser)
220-240 V ~ / 50 Hz / einphas	Elektroanschluss - Spannung - Frequenz Phase
Refrigerant Kältemitteltyp
kg Gewicht der Kälteträgerfüllung im Produkt

Abkürzung/Symbol		Beschreibung
GWP in tCO2 Treibhauspotenzial
Operating pressure Hi P MPa		Zulässiger Betriebs- überdruck hochdruck-seitig
Operating pressure Lo P MPa		Zulässiger Betriebs- überdruck niederdruck-seitig
NET WEIGHT kg		Nettogewicht
		Das Produkt enthält ein leicht entzündliches Fluid (Sicher-heitsgruppe A2).

3.7.3 CE-Kennzeichnung

CE

Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß der Konformitätserklärung die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

Die Konformitätserklärung kann beim Hersteller eingesehen werden.

3.7.4 Nationales Prüfzeichen Serbien

Gültigkeit: Serbien

Mit dem Prüfzeichen wird dokumentiert, dass die Produkte gemäß dem Typenschild die Anforderungen aller einschlägigen nationalen Vorschriften in Serbien erfüllen.

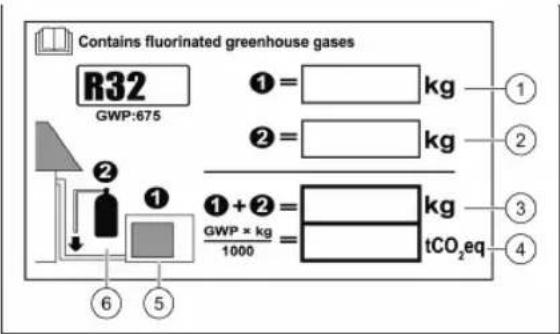

3.7.5 Datenblatt zur Kältemittelfüllung im Produkt

Das Produkt enthält bereits eine Kältemtelfüllung in der Außeneinheit. Das Date blatt gibt an, welche Kältemittelfüllung in Produkt ist.

Der Installateur muss die Angaben zur Kältemittelfüllung auf dem Datenblatt aus füllen, wenn die Installation beendet ist.

4 Funktion

4.1 Temperaturbereich für den Betrieb

Die Leistungskapazität des Klimageräts verändert sich in Abhängigkeit von der Betriebstemperatur der Außeneinheit.

	Kühlung Heizung
Außen -15	°C - 48°C -15	°C - 24°C
Innen 16 °C	- 30 °C 16	°C - 30 °C

▶ Stellen Sie sicher, dass der angegebene Temperaturbereich nicht überschritten wird.

Symbol	Beschreibung
	Anzeige des I FEEL-Modus
	Funktionsanzeige des Gebläses
	Übertragungsanzeige
	Anzeige des Kühlbetriebs
	Anzeige des Entfeuchtungsbe-triebs
	Anzeige des Lüftungsbetriebs
	Anzeige des Heizbetriebs
	Anzeige des Urlaubsmodus
	Anzeige des Ionisationsmodus
	Frischluftanzeige (nicht vorhan-den)
	Temperaturanzeige
	Anzeige des QUIET-Modus
	Die Anzeige des Modus QUIET Automatikbetrieb
	Anzeige des X FAN-Modus
	Temperaturanzeige
	Anzeige des TIMER-Modus
	Uhr
	Anzeige des SLEEP-Modus
	Beleuchtungsanzeige
	Funktionsanzeige der vertikalen Luftverteilung
	Funktionsanzeige der horizontaler Luftverteilung
	Sperranzeige

in

5 Funktion

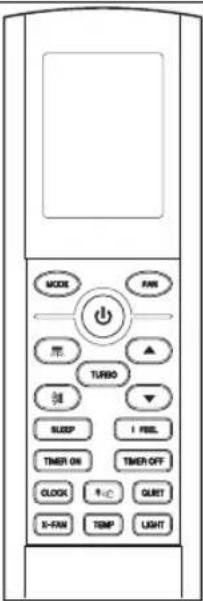

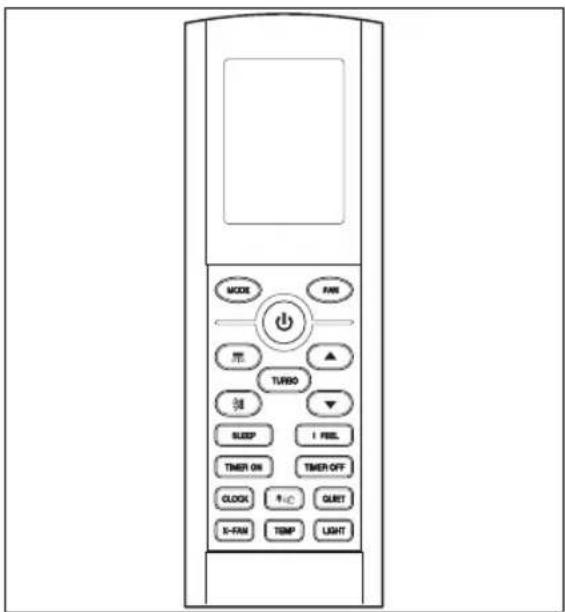

4.3 Bedienelemente

MODE FAN TURBO SLEEP I REE. TIMER ON TIMER OFF CLOCK +/-C GIBIT B-FAM TEMP LIGHT

Symbol	Beschreibung
(MODE)	Auswahl der Betriebsart
(FAN)	Einschalten des FAN-Modus
(D)	Ein-/Aus-Taste
(N)	Einschalten der vertikalen Luftverteilung
	Einschalten der Luftverteilung
(TURBO)	Einschalten des TURBO-Modus
	ausgewählten Einstellwert erhöhen
	ausgewählten Einstellwert verringern
(SLEEP)	Einschalten des SLEEP-Modus
(I FEEL)	Einschalten des I FEEL-Modus
(TIMER ON)	Einschalten des TIMER-Modus
(TIMER OFF)	Ausschalten des TIMER-Modus
(CLOCK)	Taste zum Einstellen der Uhrzeit
	Einschalten der Ionisationsfunktion
(QUIET)	Einschalten des QUIET-Modus
(X-FAN)	Einschalten des X FAN-Modus
(TEMP)	Temperatur einstellen
(LIGHT)	Einschalten des LIGHT-Modus

MODE FAN TURBO BI SLEEP I PEEL TIMER ON TIMER OFF CLOCK +12 QUIT I-FAM TEMP LIGHT

5 Funktion

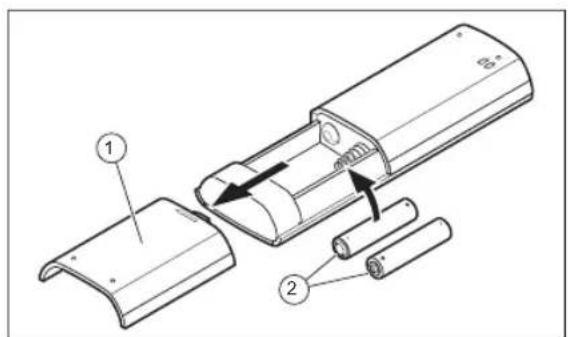

5.1 Batterien einsetzen

Hinweis

Das Batterietyp dieser Fernbedienung ist AAA

1. Nehmen Sie den Deckel (1) des Batteriefachs ab.
2. Setzen Sie die Batterien (2) ein und achten Sie dabei auf die korrekte Polung.
3. Bringen Sie den Deckel des Batteriefachs (1) wieder an.

Das Display wird eingeschaltet.
Entnehmen Sie bei längerer Abwesenheit die Batterien aus der Fernbedienung.

5.2 An/aus

1. Drücken Sie®, um die Fernbedienung und die Inneneinheit einzuschalten.
2. Drücken Sie ^① , um das Produkt auszuschalten.

5.3 Betriebsart

1. Halten Sie die Fernbedienung unmittelbar in Richtung Inneneinheit.

◀ Die Entfernung zwischen Fernbedienung und Inneneinheit muss geringer als die maximale Entfernung sein.

$$ - < 7, 0 \mathrm{m} $$

Wenn sich in den Räumen Leuchtstofflampen mit elektronischem Vorschaltgerät oder Schnurlostelefone

befinden, muss die maximale Er-nung verringert werden.

Vermeiden Sie Hindernisse zwischen Fernbedienung und Innen-einheit.

1. Drücken Sie, die Betriebsart durchzuschalten und auszuwählen. Die Betriebsart wird in folgender Reihenfolge im Display angezeigt:

Automatikbetrieb
◀ Kühlbetrieb
Heizbetrieb
Lüftungsbetrieb
Entfeuchtungsbetrieb.

Hinweis

Wenn das Gerät längere Zeit bei hoher Luftfeuchtigkeit im Kühlbetrieb läuft, kann aus dem Auslassgitter Wasser tropfen.

5.3.1 Displaybeleuchtung Inneneinheit ein-/ausschalten

1. Drücken SieLightweniger als 2 Sekunden, um die Displaybeleuchtung der Inneneinheit einzuschalten.
2. Drücken SieLightweniger als 2 Sekunden, um die Displaybeleuchtung der Inneneinheit auszuschalten.
3. Um die Funktion zu deaktiveren, drücken Sie eine beliebige Taste der Fernbedienung.

5.3.2 Fernbedienung sperren

▶ Drücken Sie und länger als 2 Sekunden.

Im Display der Fernbedienung erscheint die Sperranzeig.

5.3.3 Fernbedienung entsperren

▶ Drücken Sie und länger als 2 Sekunden.
Im Display der Fernbedienung schwindet die Sperranzeig.

e5.3.4 Anzeigeänderung der thermometrischen Skala

▶ Drücken Sie gleichzeitig die Tasten und Mindestens 2 Sekunden lang.

Im Display erscheint die Temperatur in Celsiusskala, wenn sie in Fahrenheit angezeigt wurde, und umgekehrt.

5.4 Uhrzeit einstellen

1. Drücken Sie CLOCK

◀ Die Anzeige der Uhrzeit blinkt im Display.

1. Drücken Sie and, um die Uhrzeit einzustellen.

Mit und können Sie die Stunden und Minuten einstellen.
◀ Wenn Sie oder gerückt halten, dann wird der Wert schneller erhöht bzw. verringert.

1. Drücken Sie CLOCK die Einstellung zu bestätigen.

◀ Die Anzeige der Uhrzeit blinkt nicht mehr. Die Uhrzeit ist nun eingestellt.

5.5 Ventilatorbetrieb

Im Lüftungsbetrieb sind die Temperature-instellung und der Modus nicht verfügbar.

fDie übrigen Betriebsarten ermöglichen, die Ventilatordrehzahl einzustellen.

1 Minimale Dreh- zahl
2 Niedrige Dreh- zahl

3 Mittlere Drehzahl
4 Hohe Drehzahl
5 Maximale Dreh- zahl

5.5.1 Lüftungsbetrieb einstellen

1. Schalten Sie das Produkt ein. → Seite 28)
2. Drücken Sie MODE

5 Funktion

Im Display werden die unterschiedlich.1 Kühlbetrieb einstellen

chen Betriebsarten angezeigt.

1. Wählen Sie den Lüftungsbetrieb.

2. Stellen Sie die Wunschtemperatur mit,

◀ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.

1. Drücken Sie Fanum die Gebläsedrehzahl einzustellen.

Mit jedem Tastendruck Fauf ändert sich die Gebläsedrehzahl.

5.6 Automatikbetrieb

Im Automatikbetrieb wählt das Produkt automatisch je nach Raumtemperatur Kühlbetrieb oder den Heizbetrieb

• Im Kühlbetriebbeträgt die Wunschtemperatur 25 °C.
• Im Heizbetriebbeträgt die Wunschtemperatur 20 °C.

5.6.1 Automatikbetrieb einstellen

1. Schalten Sie das Produkt ein. (→ Seite 28)
2. Drücken Sie MODE

Im Display werden die unterschiedlichen Betriebsarten angezeigt.

1. Wählen Sie den Automatikbetrieb . 4.
   ◀ Die Inneneinheit regelt automatisch die Gebläsedrehzahl in Abhängigkeit von der Raumtemperatur.

5.7 Kühlung

Im Kühlbetrieb lässt die Inneneinheit lediglich die Kühlung des Raums zu.

Um eine optimale Kühlung zu erreichen, wird empfohlen, die Lamellen horizontal einzustellen.

1. Schalten Sie das Produkt ein.

(→ Seite 28)

1. Drücken Sie MODE

Im Display werden die unterschiedlichen Betriebsarten angezeigt.

1. Wählen Sie den Kühlbetrieb.
2. Stellen Sie die Wunschtemperatur mit ▲ und ▼n.
   ◀ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.
3. Stellen Sie die Ventilatordrehzahl ein. (→ Seite 29)

5.8 Entfeuchtungsbetrieb

Im Entfeuchtungsbetrieb verringert die Inneneinheit die Luftfeuchtigkeit.

5.8.1 Entfeuchtungsbetrieb einstellen

1. Schalten Sie das Produkt ein. (→ Seite 28)
2. Drücken Sie MODE

Im Display werden die unterschiedlichen Betriebsarten angezeigt.

Wählen Sie den Entfeuchtungsbetrieb

1. Stellen Sie die Wunschtemperatur mit ch ▲ und ein.

◀ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.
◀ Die Inneneinheit wählt die niedrigste Gebläsedrehzahl, um die Effizienz des Entfeuchtungsbetriebs zu optimieren.
Die Gebläsedrehzahl der Inneneinheit ist standardmäßig auf die niedrigste Stufe eingestellt und kann im Entfeuchtungsbetrieb nicht geändert werden.

5.9 Heizbetrieb

Im Heizbetrieb beschränkt sich die Inneneinheit auf das Heizen des Raums.

5.9.1 Heizbetrieb einstellen

1. Schalten Sie das Produkt ein.
   (→ Seite 28)
2. Drücken Sie MODE
   < Im Display werden die unterschiedlichen Betriebsarten angezeigt.
3. Wählen Sie den Heizbetrieb.
4. Stellen Sie die Wunschtemperatur mit
   ◀ Die Temperatur kann in Schritten von 1 °C erhöht und verringert werden.

1. Stellen Sie die Ventilatordrehzahl ein.

5.10 Luftverteilung einstellen

Mit dieser Funktion können die horizontale und die vertikale Luftverteilung der Inneneinheit unabhängig voneinander eingestellt werden.

5.10.1 Stellen Sie die den Luftauslasswinkel vertikal ein

1. Drücken Sie

Im Display der Fernbedienung erscheint die Funktionsanzeige für die vertikale Luftverteilung.

1. Drücken Sie erneut, um die gewünschte Richtung auszuwählen. Mit jedem Drücken vom ändert sich die Richtung des vertikalen Luftauslasswinkels.

Hinweis

Wenn das Produkt eingeschaltet ist und auf der Fernbedienung die Funktionsanzeige für die vertikale Luftverteilung zu sehen ist, dann bewegt sich der Luftauslasswinkel gemäß der Standardeinstellung. Wenn sich das Produkt im Kühlmodus befindet, richtet sich der Luftauslasswinkel nach oben aus. Wenn sich das Produkt im Heizmodus befindet, richtet sich der Luftauslasswinkel nach unten aus.

5.10.2 Stellen Sie die den Luftauslasswinkel horizontal ein

1. Drücken Sie

Im Display der Fernbedienung erscheint die Funktionsanzeige für die horizontale Luftverteilung.

1. Drücken Sie erneut, um die gewünschte Richtung auszuwählen. Mit jedem Drücken von ändert sich die Richtung des Luftauslasswinkels.

Hinweis

Wenn das Produkt eingeschaltet ist und auf der Fernbedienung die Funktionsanzeige für die horizontale Luftverteilung nicht zu sehen ist, dann bewegt sich die Klappe der horizontalen Luftverteilung nicht, sondern behält die zuvor gewählte Richtung bei.

5 Funktion

5.11 Modus Sleep

Mit der Sleep-Funktion kann die Raum-temperatur während der Schlafzeiten angepasst werden. Durch diese Funktion wird der Komfort erhöht und der Stromverbrauch mit 3 verschiedenen Einstellungen optimiert. Wenn die Sleep-Funktion eingestellt ist, passt das System die Temperatur automatisch an.

5.11.2.2 Heizbetrieb

5.11.1 Modus Sleep

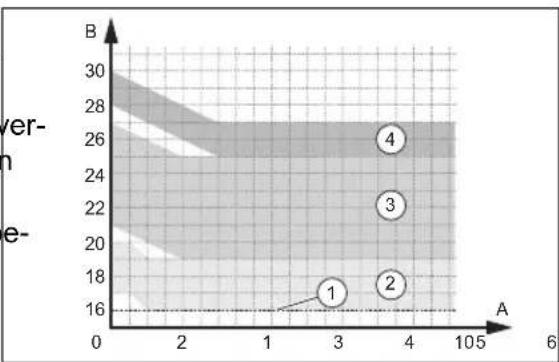

Wenn im Kühl- oder Entfeuchtungsbetrieb der Modus Sleep eine Stunde lang aktiviert ist, dann steigt die Temperatur um 1 °C; nach 2 Betriebsstunden steigt sie 2 °C und wird auf dieser Temperatur gehalten.

Betriebsbereiche - Temperatur auf 16 °C eingestellt Betriebsbereiche um- Temperatur zwischen 17 und 20 °C eingestellt

3 Betriebsbereiche - Temperatur zwischen 21 und 27 °C eingestellt 4 Betriebsbereiche - Temperatur zwischen 28 und 30 °C eingestellt

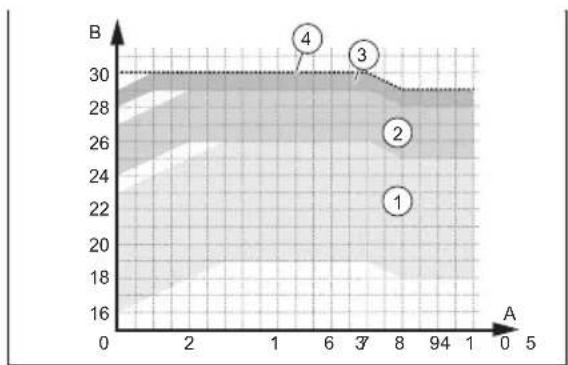

Wenn im Heizbetrieb der Modus Sleep eine Stunde lang aktiviert ist, dann sinkt die Temperatur um 1 °C; nach 2 Betrießstunden sinkt sie um 2 °C und wird auf dieser Temperatur gehalten.

4-1.3 Modus Sleep

Wenn der Modus Sleep aktiviert ist, können Sie die Temperatur stundenweise einstellen.

5.11.2 Modus Slee

5.11.2.1 Kühl- oder Entfeuchtungsbetrieb

1 Betriebsbereiche - Temperatur zwischen 16 und 23 °C eingestellt 2 Betriebsbereiche - Temperatur zwischen 24 und 27 °C eingestellt

3 Betriebsbereiche - Temperatur zwischen 28 und 29 °C eingestellt 4 Betriebsbereiche - Temperatur auf 30 °C eingestellt

5.11.4 Sleep-Funktion einstellen

1. Drücken Sie MODE ◀ Im Display werden die unterschiedlichen Betriebsarten angezeigt.
2. Wählen Sie den Kühlmodus oder den Heizmodus.
3. Wählen Sie den Modus SLEEP ◀ Auf dem Display der Fernbedienung erscheint die Anzeige der Funktion des Modus Sleep, wenn Sie einmal drücken, der Modus Sleep ◀, wenn Sie zweimal drücken, oder der Modus Sleep, wenn Sie dreimal drücken.

Bedingung: Modus Sleep 3

▶ Drücken SieURBO für mehr als 3 Sekunden.

▶ Stellen Sie die gewünschte Temperatur Drücken Sie TIMER Offe
für die erste Betriebsstunde ein.
Funktion zu deaktivieren.

▶ Drücken Stürbum die Einstellungen zu bestätigen.

▶ Wiederholen Sie den Vorgang, um 8 Betriebsstunden einzustellen.

5.13 turbo-Funktion

Die Funktion TisRBK Kühl- und im Heizbetrieb verfügbar. Die Funktion ermöglicht, die Heiz- oder die Kühlleistung bei Bedarf zu erhöhen.

5.12 TIMER-Funktion

Mit der TIMER-Funktion können die Betriebszeiten des Produkts eingestellt werden. Durch diese Funktion kann der 1. Stromverbrauch optimiert werden.

5.13.1 Turbofunktion aktivieren

Drücken Sie TUBRO als

2 Sekunden, um die Funktion zu aktivieren.

5.12.1 TIMER ON-Funktion einstellen,

1. Drücken Sie weniger als

2. Vergewissern Sie sich, dass die Innen-einheit ausgeschaltet ist.

2 Sekunden, um die Funktion zu deaktivieren.

1. Vergewissern Sie sich, dass die Uhrzeit des Produkts richtig eingestellt ist

14 X-Fan-Funktion

Vor der Konfigurierung der Funktion muss unbedingt die Uhrzeit e gestellt werden. (→ Seite 29)

Die Funktion Xefanglicht es, die In- heneinheit zu trocknen, nachdem sie im Kühl- oder Entfeuchtungsbetrieb gelaufen ist. Diese Funktion ermöglicht es, Korrosion an den Komponenten der Inneneinheit und übermäßige Vermehrung von Bakterien zu vermeiden.

1. Drücken Sie TIMER ON

◀ Die Anzeige TBMERT.ON

1. Programmieren Sie die gewünschte Startzeit mit und .

2. Drücken Sie TIMER One Startzeit zu bestätigen.

3. Drücken Sie TIMER One Funktion zu deaktivieren.

Die Funktion wird durch Betätigung der Taste ausgelöst, wenn sich das

Produkt im Kühl- oder Entfeuchtungsbetrieb befindet. Im Display der Fernbedienung erscheint die Anzeige des X-Fan-Modus ✿. Die Inneneinheit läuft 2 Minuten lang. Nach Ablauf dieser Zeitspanne

5.12.2 TIMER OFF-Funktion einstellen

schaltet sich die Inneneinheit aus.

1. Stellen Sie sicher, dass die Inneneinheit in Betrieb ist.

5.15 Temperaturfunktion

1. Stellen Sie sicher, dass die Uhrzeit Produkts richtig eingestellt ist.

Die Temperaturfunktion zeigt die programmierte Temperatur und die Raumtemperatur im Display der Inneneinheit an.

◀ Die Uhrzeit muss unbedingt eingestellt sein, bevor Sie die Funktion konfigurieren. (→ Seite 29)

Drücken Sie die Taste Temp auf der Fernbedienung, um die Temperaturen anzuzeigen.

1. Drücken Sie TIMER OFF

◀ Die Anzeige TIMBRIKOFF

1. Programmieren Sie die gewünschte Abschaltzeit mit den Tasten und ▼.

2. Drücken Sie TIMER O die

Stoppzeit zu bestätigen.

5 Funktion

1 Wunschtemperatur

2 Umgebungs- temperatur

3 Aussentemperatur

Funktion bei diesem Modell nicht verfügbar

5.16 I Feel-Funktion

Die I-Funktion nutzt den Temperatursensor der Fernbedienung als Referengeln.

zum Ein- oder Ausschalten der Inneneinheit. Die Temperatur des Raums ist präzi-ser und der Luftstrom wird besser geführt, für mehr Komfort. 1.

Die Fernbedienung muss in Richtung der Inneneinheit gehalten werden, damit die 2. Fernbedienung das von der Inneneinheit gesendete Signal korrekt empfängt.

5.16.1 I Feel-Funktion aktivieren/deaktivieren

1. Drücken Siel.FEEL

< Im Display der Fernbedienung er3.

1. Wiederholen Sie den Vorgang, um Funktion zu deaktivieren.

5.17 Quiet-Funktion

Die QFunktion ermöglicht es, die Geräuschemissionen der Inneneinheit zu reduzieren.

1. Drücken Sie erneut, um den zweiten Modus Quiet zu aktivieren.

◀ Auf dem Display der Fernbedie-

nung erscheint die Anzeiger, die Ventilatorgeschwindigkeit bleibt auf der niedrigsten Stufe.

5.18 Sparfunktion

Die Sparfunktion ermöglicht es, die Temperatur im Heizbetrieb automatisch auf 8 °C und im Kühlbetrieb auf 27 °C zu re-

5.18.1 Sparfunktion aktivieren/deaktivieren

1. Wählen Sie den Heizbetrieb oder den Kühlbetrieb.

Halten Sie gleichzeitig und

CLOCK gedrückt, um die Funktion zu aktivieren.

Im Heizmodus erscheint das Symbol \$ auf dem Bildschirm.
Im Kühlbetrieb erscheint SE im Display.

1. Wiederholen Sie den Vorgang, um die Funktion zu deaktivieren.

5.19 Ionisationsfunktion

Durch die Ionisationsfunktion wird die Raumluft gereinigt. Wenn das Symbol im Display der Fernbedienung angezeigt wird, ist die Funktion aktiviert. Drücken Sie 1/20, um die Funktion zu aktivieren bzw. zu deaktivieren.

5.17.1 Quiet aktivieren/deaktivieren 5.20 Kindersicherungsfunktion

1. Drücken Sie QUIET

◀ Auf dem Display der Fernbedienung,

Die Kindersicherungsfunktion ermöglicht, die Fernbedienung zu sperren.

AUTO

erscheint die Anzeige. Der Automatikmodus der Funktion Quiet ist aktiviert, die Ventilatorgeschwindigkeit wechselt von der niedrig-mittleren Stufe zur höchsten Stufe.

5.20.1 Kindersicherungsfunktion aktivieren/deaktivieren

1. Drücken Sie gleichzeitig und

Im Display der Fernbedienung erscheint die Anzeig. Die Kindersicherung ist aktiviert.

1. Drücken Sie and erneut, um die Funktion zu deaktivieren.

5.21 Aktivieren / Deaktivieren der Konnektivitätsfunktion

▶ Drücken Sie und, um die Konnektivitätsfunktion zu aktivieren bzw. zu deaktivieren.

Hinweis

Diese Funktion kann nur mit dem entsprechende Zubehör verwendet werden, um die Konnektivität zu aktivieren.

5.22 Betrieb mit mehreren Inneneinheiten

Wenn Ihre Klimaanlage aus mehreren Inneneinheiten besteht, dann erfolgt die Temperatureinstellung für die einzelnen Räume unabhängig voneinander.

Achten Sie darauf, dass alle Innenein- 6. heiten entweder auf Kühlbetrieb oder auf Heizbetrieb gestellt sind, damit die Anlage ordnungsgemäß funktioniert.

6 Pflege und Wartung

6.1 Wartung

Voraussetzung für dauernde Betriebs- sicherheit, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Inspektion/Wartung des Produkts durch einen zugelassenen Fachhandwerker.

6.2 Produkt pflegen

▶ Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.

Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.

6.3 Inneneinheit reinigen

1. Wischen Sie die Verkleidung der Inneneinheit mit einem weichen, trockenen Tuch ab.
2. Reinigen Sie die Verkleidung bei hartnäckigen Verunreinigungen mit Wasser und einem neutralen Reinigungsmittel.
3. Benutzen Sie im Inneren der Inneneinheit keine Reinigungsmittel.

6.4 Außeneinheit reinigen

n1. Wischen Sie die Verkleidung der Außeneinheit mit einem trockenen Tuch ab.

1. Entfernen Sie ggf. Schmutz von der Oberfläche des Lufteinlasses.
2. Wenn sich die Außeneinheit in staubiger Umgebung befindet, dann reinigen Sie die Lamellen des Wärmetauschers regelmäßig mit einer weichen Bürste.

6.5 Fernbediengerät reinigen

Benutzen Sie zum Reinigen Sie der Fernbedienung nur ein trockenes Tuch.

6.6 Luftfilter reinigen

Vorsicht!

Risiko von Funktionsstörungen oder Fehlfunktionen!

Einrichtungen gegen Rauch und Gerüche im Filter oder verbrauchte Luft im Innern können den Wärmetauscher verschmutzen oder gar beschädigen.

7 Außerbetriebnahme

Montieren Sie diese Einrich- ◀ Wenn immer noch Gerüche auftungen bei Bedarf am Luftauslass der Inneneinheit, dann müssen Sie die Filter austauschen.
▶ Sorgen Sie dafür, dass diese 6.7 Notbetrieb verwenden

Einrichtungen nur dann aktiv

sind, wenn der Lüfter einge-

schaltet ist.

Bedingung: Defekte Fernbedienung

1. Reinigen Sie die Luftfilter mindestens alle 3 Monate.

- Öffnen Sie die Frontklappe der Inneneinheit, indem Sie sie nach oben ziehen. - Drücken Sie die Taste zum Einschalten des Notbetriebs (1).

Es ertönt ein Piepton, um anzuzeigen, dass der Notbetrieb aktiviert ist. Das Klimagerät läuft im Automatikbetrieb

Schalten Sie die Inneneinheit aus; drücken Sie dazu erneut die Taste für den Notbetrieb (1).

1. Öffnen Sie die Frontklappe der Inneneinheit (1), indem Sie sie nach obenziehen.

2. Ziehen Sie die Filter (2) nach unten heraus.

3. Reinigen Sie den Luftfilter mit einem Staubsauger oder mit warmem Wasser (max. 45 °C) und einem neutralen Reinigungsmittel.

4. Stellen Sie sicher, dass die Filter vollständig trocken sind, bevor Sie sie wieder in die Inneneinheit einsetzen.

5. Setzen Sie den Filter ein, indem Sie ihn bis zum Anschlag schieben, so dass er vollständig einrastet.

Außerbetriebnahme

7.1 Produkt vorübergehend außer Betrieb nehmen

. Drücken Sie die Ein-/Austaste. Das Display erlischt.

7.2 Produkt endgültig außer Betrieb nehmen

9 Garantie und Kundendienst

▶ Beauftragen Sie einen Installateur damit, das Produkt endgültig außer Be-9. trieb zu nehmen. Bitte wenden Sie sich Informationen zur Herstellergarantie erfran einen autorisierten Fachhandwerkergen Sie unter der auf der Rückseite angegebenen Kontaktadresse.

7.2.1 Kältemittel entsorgen lassen

9.2 Kundendienst

Das Produkt enthält das Kältemittel R32,9.2 Kundendienst das nicht in die Atmosphäre gelangen darf. Kontaktdaten unseres Kundendiensts

▶ Lassen Sie das Kältemittel nur durchfinden Sie auf der Rückseite oder auf un-einen qualifizierten Installateur entsor- serer Website. gen.

8 Recycling und Entsorgung

▶ Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat.

■ Wenn das Produkt mit diesem Zeichen gekennzeichnet ist:

▶ Entsorgen Sie das Produkt in diesem Fall nicht über den Hausmüll.

▶ Geben Sie stattdessen das Produkt an einer Sammelstelle für Elektro- oder Elektronik-Altgeräte ab.

■ Wenn das Produkt Batterien enthält, die mit diesem Zeichen gekennzeichnet sind, dann können die Batterien gesundheits- und umweltschädliche Substanzen enthalten.

▶ Entsorgen Sie die Batterien in diesem Fall an einer Sammelstelle für Batterien.

Gültigkeit: Kroatien

Problem Mögliche	Ursachen Behebung
Display der Fernbedienung schaltet sich nicht ein	Prüfen Sie, ob die Batterien korrekt eingelegt sind.	Achten Sie auf die korrekte Polung.
	Batterien sind entladen Wechseln Sie	die Batterien. Wechseln Sie immer beide Batterien zugleich.
System startet nicht sofort	Das System startet nach einer Abschaltung nicht sofort neu.	Zum Schutz bleibt die Anlage für mindestens 3 Min. nach jedem Stopp ausgeschaltet. Schalten Sie sie nach dieser Zeit wieder ein.
	Der Schutzkreis wird ausgelöst, um das Produkt zu schützen, wenn der Stecker aus der Steckdose gezogen und dann direkt wieder eingesteckt wird.
System funktioniert überhaupt nicht (Gebläse schaltet sich nicht ein)	Netzanschlusskabel ist nicht ange-schlossen	Stecken Sie den Stecker in die Steckdose und schalten Sie die Inneneinheit ein.
	Strom ist ausgefallen Stellen Sie die	Stromzufuhr der Anlage wieder her.
	Sicherung ist defekt Benachrichtigen Sie einen Fach-handwerker.
Unzureichende Kühlung oder Heizung	Türen und/oder Fenster geöffnet Schließen Sie die Türen und/oder Fenster.
	Wärmequelle befindet sich im Raum (viele Personen im Raum)	Entfernen Sie wenn möglich die Wärmequelle.
	Thermostat ist im Kühlbetrieb auf eine Stellen Sie die Temperatur optimal ein.
	Thermostat ist im Heizbetrieb auf eine Stellen Sie die Temperatur optimal ein.
	Luftfilter ist verschmutzt oder verstopft Reinigen Sie die Luftfilter.
	Hindernis vor dem Luftein- oder -auslass Entfernen Sie das Hindernis, um für eine ausreichende Luftzirkulation zu sorgen.
	Raumtemperatur erreichte nicht das festgelegte Niveau	Warten Sie einen Moment.
	Direkte Sonneneinstrahlung durch das Schützen Sie die Inneneinheit vor Sonneneinstrahlung (Bsp.: Gardine anbringen, Rollläden schließen ...).
Geräuschentwicklung	Während des Betriebs oder bei abgeschalteter Einheit ist möglicherweise eidas Fließen von Kältemittel in deß Einheit. Das Geräusch deutet nicht auf eine Fehlfunktion hin.
Problem Mögliche Ursachen Behebung
Geräuschentwicklung	Während des Betriebs des Systemsein Knacken zu hören	fürsache für dieses Geräusch sindTemperaturänderungen und damitverbunden das Ausdehnen oderZusammenziehen des Behälters.Das Geräusch deutet nicht aufeine Fehlfunktion hin.
	Ein lautes Luftgeräusch während desBetriebs des Systems kann durch dieVerunreinigung der Luftfilter verursachtwerden	Reinigen Sie die Luftfilter gründlich.
Geruchsbildung System lässt Gerüche in der Raumluftzirkulieren (Zigaretten- oder Möbelgeruch)		Keine Korrekturmaßnahme
Nebel- oderDampfbildung	Im Heizmodus oder bei niedrigen Temperaturen kann die Außeneinheit Dampfwährend des Abtauprozesses erzeugen.	Keine Korrekturmaßnahme
Der Bildschirmder Inneneinheitzeigt E07 .	Die einzelnen Inneneinheiten der Klimanlage sind nicht in derselben Betriebentweder auf Kühlbetrieb oder aufart konfiguriert.	Stellen Sie alle Inneneinheiten

Stichwortverzeichnis

Stichwortverzeichnis

Luftverteilung einstellen.... 31

M

A Modus Sleep 32

An/aus 28p

Ausschalten.... 36 Produkt, ausschalten.... 36

Außeneinheit reinigen 35

Außerbetriebnahme, vorübergehend ..... 36 Recycling..... 37

Automatikbetrieb einstellen 30 Reparatur 22

B S

Batterie 37 Sparfunktion 34

Bedienelemente 27-28

Bestimmungsgemäße Verwendung ..... 20IMER-Funktion ..... 33

Betrieb mit mehreren Inneneinheiten ..... ^35

C Uhrzeit einstellen.... 29

CE-Kennzeichnung 26Unterlagen 24

D W

Display.... 27–28 Wählen Sie eine Betriebsart.... 28

Displaybeleuchtung der Inneneinheit ein-Wartung 22

/ausschalten 29Wifi-Funktion 35

E

endgültig außer Betrieb nehmen.... 37

Entfeuchtung 25

Entfeuchtungsbetrieb einstellen 30

Entsorgung 37

F

Fernbediengerät reinigen 35

Fernbedienung entsperren.... 29

Fernbedienung sperren.... 29

Feuer 23

Funktionsweise.... 28

H Hauptfunktion 24

Heizbetrieb einstellen 31

Heizung 25

I Feel-Funktion 34

Inneneinheit reinigen.... 35

K Kältemittel.... 23

Kindersicherung 34

Kühlbetrieb einstellen 30

Kühlung 25

L Luftfilter reinigen.... 35

Lüftung 25

Lüftungsbetrieb einstellen 29

0020250591_04 21.08.2019

Supplier

Vaillant Group Austria GmbH

Clemens-Holzmeister-Straße 6 1100 Wien

Telefon 05 7050 Telefax 05 7050 1199

Telefon [phone] (zum Regionaltarif österreichweit, bei Anrufen aus dem

Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

[e-mail] [e-mail]

www.vaillant.at www.vaillant.at/werkskundendienst/

N.V. Vaillant S.A.

Vaillant Deutschland GmbH & Co.KG

Berghauser Str. 40 D-42859 Remscheid

Telefon [phone] ■ Telefax 02191 18 2810

Auftragsannahme Vaillant Kundendienst 02191 5767901

[e-mail] www.vaillant.de

Vaillant S. L.

Atención al cliente

Pol. Industrial Apartado 1.143 C/La Granja, 26

28108 Alcobendas (Madrid)
