GEBRUIKSAANWIJZING K204 VOLTCRAFT

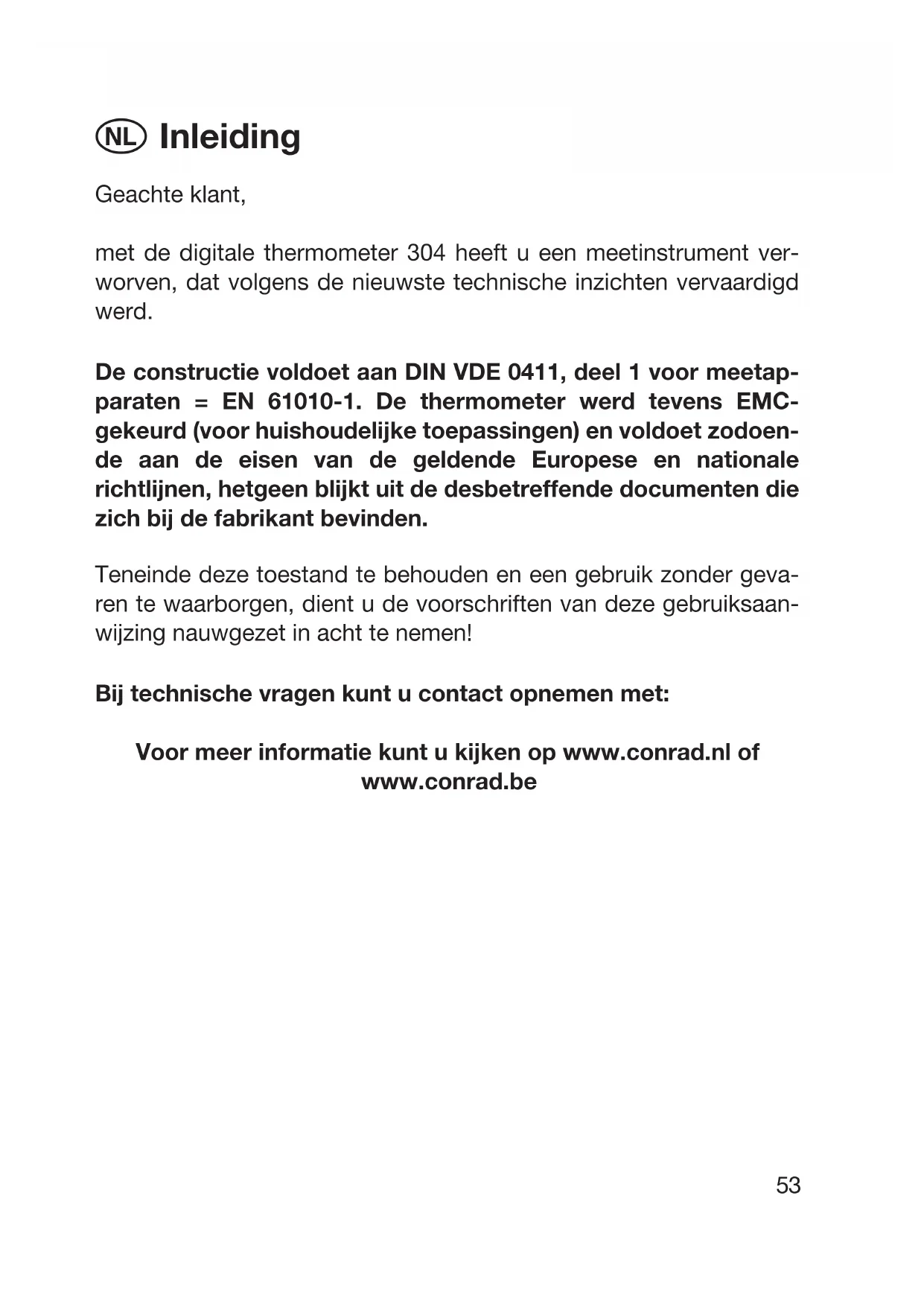

Inleiding Geachte klant, met de digitale thermometer 304 heeft u een meetinstrument ver- worven, dat volgens de nieuwste technische inzichten vervaardigd werd. De constructie voldoet aan DIN VDE 0411, deel 1 voor meetap- paraten = EN 61010-1. De thermometer werd tevens EMC- gekeurd (voor huishoudelijke toepassingen) en voldoet zodoen- de aan de eisen van de geldende Europese en nationale richtlijnen, hetgeen blijkt uit de desbetreffende documenten die zich bij de fabrikant bevinden. Teneinde deze toestand te behouden en een gebruik zonder geva- ren te waarborgen, dient u de voorschriften van deze gebruiksaan- wijzing nauwgezet in acht te nemen! Bij technische vragen kunt u contact opnemen met: Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be 53Correcte toepassing Het meten van temperaturen in een bereik van –200°C tot +1370°C resp. –328°F tot +2498°F via een of twee tot vier (onafhankelijke) externe temperatuursensor(en) (K-type). Het meten van temperaturen in een bereik van –50°C tot max. +200°C resp. –58°F tot +392°F met de twee bijgevoegde tempera- tuursensoren (K-type). Bidirectionele signaaloverdracht naar een IBM-compatibele PC met Windows ’98 of hoger via de seriële interface. Het meten onder slechte omgevingscondities is niet toegestaan. Slechte omgevingscondities zijn: - nattigheid of te hoge luchtvochtigheid, - de aanwezigheid van stof en brandbare gassen, dampen of oplosmiddelen, - onweer resp. weersomstandigheden waarbij sterk elektrostati- sche velden kunnen optreden, enz. Een andere toepassing dan hierboven beschreven is niet toegelaten en leidt tot beschadiging van de digitale thermometer. Dit is boven- dien met gevaren verbonden zoals b.v. kortsluitingsgevaar, brand- gevaar, elektrische schokken, enz. De digitale thermometer 304 mag niet worden aangepast of omgebouwd! U dient te allen tijde de veiligheidsaanwijzingen in acht te nemen! 54Bedieningselementen Afbeelding (zie uitklappagina)

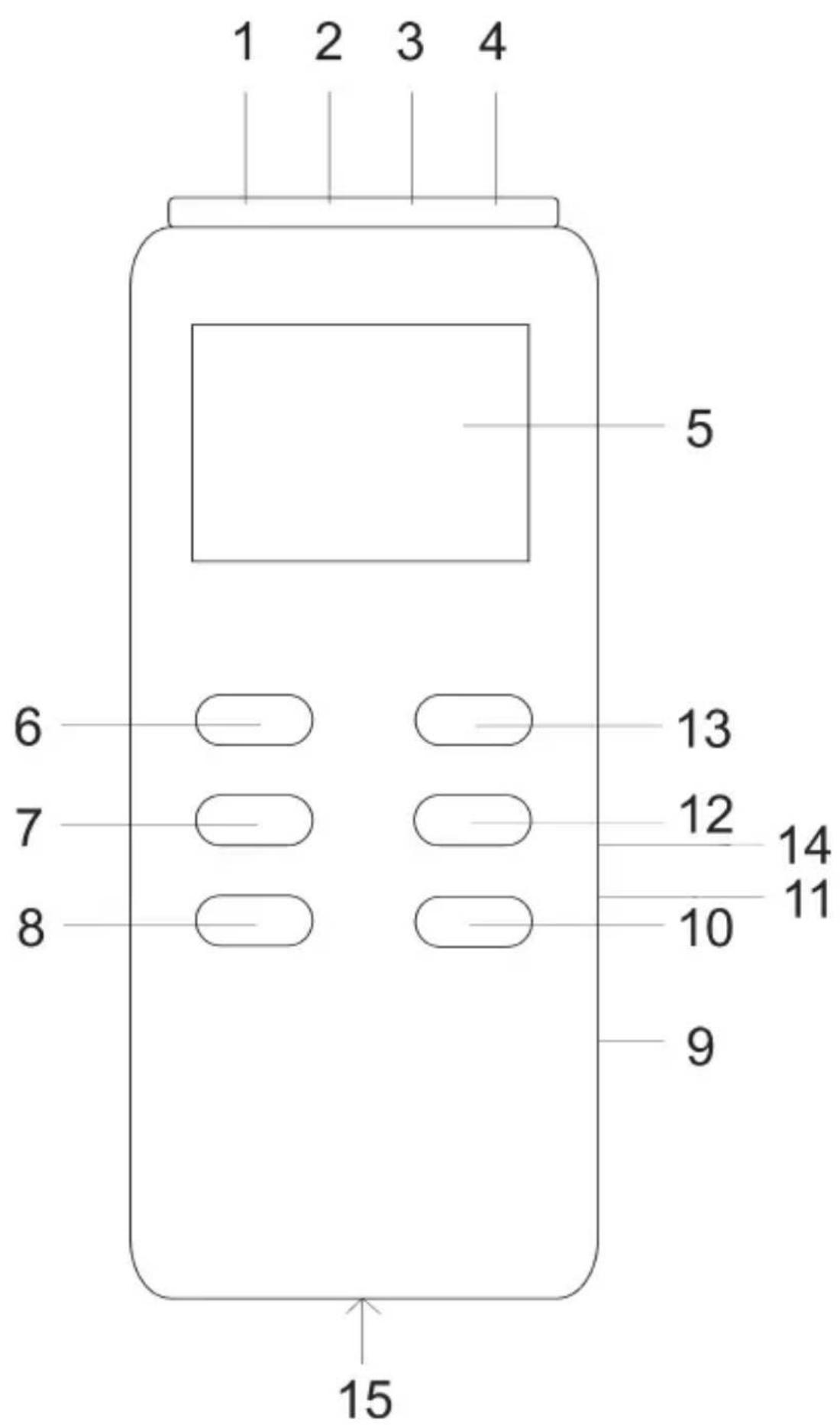

1. Meetingang "+" en "–", kanaal T1, voor een K – type – tempera-

2. Meetingang "+" en "–", kanaal T2, voor een K – type – tempera-

3. Meetingang "+" en "–", kanaal T3, voor een K – type – tempera-

4. Meetingang "+" en "–", kanaal T4, voor een K – type – tempera-

5. Multifunctioneel display met 4 x 4 – cijferige weergave en weer-

gave van de functies en meeteenheden

6. Aan/uit-toets, met als tweede functie het in- en uitschakelen van

de achtergrondverlichting

7. Toets "HOLD" voor het vasthouden van een meetwaarde (bij

snel veranderende meetsignalen)

8. Toets "REL" (voor de meting van de relatieve waarde = referen-

9. Voedingsbus voor de aansluiting van een geschikte 9 – VDC –

netadapter, "-" binnen

10. Omschakeltoets voor de wissel van de meeteenheid van "°C"

naar "°F" en omgekeerd

11. Seriële RS – 232 – interface (3,5mm – stereobus), bidirectioneel

12. "MAX MIN" – toets voor de meetwaarderegistratie van de maxi-

male en minimale waarde

13. Toets "T1 – T2" voor de weergave van het temperatuurverschil

van kanaal 1 min kanaal 2

14. Statiefschroefbus

15. Deksel van het eronder liggende batterijvak

• 55Inhoudsopgave Inleiding p. 53
• Correcte toepassing p. 54
• Bedieningselementen (uitklappagina) p. 55
• Inhoudsopgave p. 56
• Veiligheidsaanwijzingen p. 56
• Introductie p. 58
• Inwerkingstelling en gebruik p. 59
• Uitvoeren van metingen p. 64
• Verwijderen p. 65
• Verhelpen van storingen p. 66
• Onderhoud en reiniging p. 66
• Technische gegevens en meettoleranties Veiligheidsaanwijzingen Bij schade ten gevolge van niet-naleving van deze gebruiksaanwij- zing vervalt het recht op garantie! Voor gevolgschade die hieruit voortvloeit zijn wij niet aansprakelijk! Bij materiële schade of persoonlijke ongelukken, die door onoor- deelkundig gebruik of niet-naleving van de veiligheidsaanwijzingen werden veroorzaakt, zijn wij niet aansprakelijk. In dergelijke gevallen vervalt elk recht op garantie. - Om een gebruik zonder gevaren te waarborgen, dient de gebruiker de veiligheidsaanwijzingen en waarschuwingsaantekeningen ("Opgepast!" en "Wenk!") van deze gebruiksaanwijzing goed op te volgen. De volgende symbolen dienen in acht te worden genomen: 56=Lees de gebruiksaanwijzing - Meetapparatuur en toebehoren zijn geen speelgoed en dienen buiten het bereik van kinderen te worden gehouden! - In bedrijven dienen de Arbo-voorschriften ter voorkoming van ongevallen t.a.v. elektrische installaties en productiemiddelen te worden opgevolgd. - In scholen, opleidingscentra, hobbyruimtes en doe-het-zelf werk- plaatsen dient de omgang met de thermometer door vakkundig personeel te worden gecontroleerd. - Let er bij het gebruik van de thermometer op, dat te meten objec- ten absoluut spanningsloos zijn! Wees vooral voorzichtig bij het werken met spanningen die groter zijn dan 25 V wisselspanning (AC) resp. 35 V gelijkspanning (DC). Reeds bij deze spanningen kunt u een levensgevaarlijke elektrische schok verkrijgen indien u elektrische geleiders aanraakt. - Controleer uw thermometer resp. de temperatuursensoren vóór elke meting op beschadiging(en). - De spanning tussen thermometer en aarde mag 24 VACrms resp. 60 VDC nooit overschrijden. - Gebruik het meetapparaat niet in ruimten of bij ongunstige omge- vingscondities waarin/waarbij brandbare gassen, dampen of stof- fen aanwezig (kunnen) zijn. U dient om veiligheidsredenen in ieder geval te vermijden dat de thermometer en/of de meetdraden vochtig of nat worden. Vermijd het gebruik in de directe nabijheid van 57a) krachtige magneetvelden (door luidsprekers, magneten) b) elektromagnetische velden (door transformatoren, motoren, spo- elen, relais, beveiligingen, elektromagneten, enz.) c) elektrostatische velden (door op/ontladingen) d) zendantennes of HF-generatoren - Gebruik de digitale thermometer nooit kort vóór, tijdens of kort na een onweersbui (blikseminslag! / energierijke overspanningen!). Let erop, dat uw handen, schoenen, kleding, de grond, de ther- mometer resp. de meetdraden, schakelingen en schakelonderde- len, enz. absoluut droog zijn. - Wanneer kan worden aangenomen, dat een veilig gebruik van de thermometer niet meer mogelijk is, dient u het toestel buiten wer- king te stellen en tegen onopzettelijk gebruik te beveiligen. Er mag worden aangenomen, dat een veilig gebruik van de thermo- meter niet meer mogelijk is indien - er beschadigingen aan het apparaat zichtbaar zijn, - het apparaat niet meer functioneert en - na lange opslag onder ongunstige omstandigheden of - na zware transportbelastingen. - Schakel de thermometer nooit onmiddellijk in nadat het toestel van een koude in een warme ruimte gebracht werd. Het conden- satiewater dat hierbij ontstaat kan onder bepaalde omstandighe- den een defect aan uw apparaat veroorzaken. Schakel het appa- raat niet direct in, maar laat de thermometer eerst op kamertemperatuur komen. Introductie Deze digitale thermometer 304 met PC-aansluiting is voorzien van diverse extra's, die vele metingen op nuttige wijze aanvullen: 58Bij de functie "MAX MIN" is het bijvoorbeeld mogelijk om de groot- ste of kleinste voorkomende meetwaarde te bepalen en vast te hou- den. Met de functie "HOLD" kan u - snel - veranderende meetwaar- den vasthouden (voor het meetprotocol). Met de toets "T1 – T2" wordt het verschil van kanaal 1 – (min) kanaal 2 weergegeven. Met de toets "°C/°F" kan u tussen 2 meeteenheden kiezen: de "Engelse" in graden Fahrenheit en de "Europese" in graden Celsius. En indien u de toets "REL" (met het driehoekige symbool) indrukt, wordt de actuele temperatuuruitlezing op "0.0" gezet en enkel nog het ver- schil (delta) aangetoond. Het meetbereik gaat van –200°C tot +1370°C of van –328°F tot +2498°F. Het temperatuurbereik van de bijgevoegde sensoren is daarentegen beperkt en gaat van –50°C tot +200°C (–58°F tot +392°F). De digitale thermometer 304 is zowel voor de doe-het-zelver alsook in bedrijven en op scholen, enz. universeel toepasbaar. Inwerkingstelling en gebruik A Plaatsen en vervangen van de batterij Opdat uw digitale thermometer op onberispelijke wijze kan functio- neren, moet het worden voorzien van een 9-V-blokbatterij. Wanneer het symbool "Batterij vervangen" links in het midden van het display verschijnt, dient u de batterij te vervangen. Hiervoor gaat u als volgt te werk: - koppel uw thermometer los van de meetkring (en de PC indien aangesloten resp. aanwezig) - maak de temperatuursensoren los van het meetapparaat, - schakel de thermometer uit en - schuif het deksel van het batterijvak voorzichtig in de richting van de pijl weg. p. 67

59- Maak de lege batterij los van de aansluitclip en

- vervang deze door een ongebruikte batterij van hetzelfde type. - Na het vervangen van de batterij, dient u de aangesloten batte- rij in het batterijvak te leggen en - het vak weer zorgvuldig te sluiten. - Let er tijdens het sluiten van het batterijvak op dat de bedra- ding van de aansluitclip (rood/zwart) niet vastgekneld raakt. Opgepast! Gebruik het meetapparaat in geen geval indien het geopend werd. Laat geen lege batterijen achter in het meetapparaat, omdat zelfs lekvrije batterijen kunnen corroderen, waardoor chemica- liën kunnen vrijkomen die schadelijk zijn voor de gezondheid resp. schade veroorzaken aan het batterijvak. Lege batterijen zijn klein chemisch afval en dienen op milieu- verantwoorde wijze verwerkt te worden. Hiervoor staan in spe- ciaalzaken en winkels alsmede bij de gemeentelijke reinigings- diensten speciale batterijbakken ter beschikking. B Aansluiting van de sensoren U mag voor uw metingen uitsluitend de hiervoor gespecificeerde temperatuursensor (in dit geval K-type) gebruiken. Kijk de aansluit- stekker resp. sensoruiteinde ("parel") alsmede de isolatie vóór elke aansluiting op beschadigingen na. Opgepast! Let er steeds op dat alleen de temperatuursensor aan de te meten temperaturen wordt blootgesteld. Houd in ieder geval rekening met de veiligheidsaanwijzingen en de technische gegevens omtrent de werktemperatuur. U mag de max. ingangsgrootheden nooit overschrijden. 60C Inwerkingstelling C1 Basisinstelling Met de gekleurde toets "I" wordt de thermometer in- en uitgescha- keld. Het apparaat kan ook via de Auto-Power-Off-functie uitge- schakeld worden. Auto-Power-Off betekent automatische uitscha- keling van het apparaat in de zogeheten "Sleep-Mode" (sluimerstand of "stand-by"). Het apparaat schakelt zichzelf "uit" na ca. 30 min. als er geen toets wordt ingedrukt of als de Auto-Power-Off-functie niet vooraf uitgeschakeld werd. De Auto-Power-Off-functie kan worden uitgeschakeld door de toets "Hold" ingedrukt te houden tijdens het inschakelen van de thermo- meter. Een akoestisch signaal (twee maal kort na elkaar) geeft aan, dat de Auto-Power-Off-functie is uitgeschakeld. Wilt u de thermometer reeds voordien (vóór 30 min.) uitschakelen, moet u de toets 3s lang ingedrukt houden. Op het display wordt een zogeheten "countdown" weergegeven: "P -0FF - - - 3.....2.....1" De tweede functie van deze toets is het in- en uitschakelen van de achtergrondverlichting bij ongunstige lichtcondities. Daar de ver- lichting relatief veel energie verbruikt, raden wij u aan de verlichting niet overmatig te gebruiken. Wenk! Na ca. 26s wordt de achtergrondverlichting automatisch uitge- schakeld. C2 Toetstoewijzingen a) MAX MIN Door het indrukken van de toets "MAX MIN" stapt u over naar de weergave van de maximale en minimale waarde. Voortdurend wor- 61den de hoogste en laagste temperaturen die aan alle ingangen optreden bepaald en opgeslagen. Via de toets "MAX MIN" wordt met elke druk op de toets afwisse- lend de maximale waarde "MAX", de minimale waarde "MIN" of de actuele meetwaarde "MAX MIN" (knipperend) weergegeven. Houd de toets "MAX MIN" ca. 2 seconden ingedrukt om deze functie te verlaten. Wenk! Tijdens de registratie van de maximale/minimale waarde kan de meeteenheid niet worden gewijzigd. De functie "REL" kan tevens niet ingeschakeld worden. b) Toets "T1 – T2" Met deze toets kan u bepalen welke weergave zichtbaar dient te zijn: de weergave van temperatuur T1 tot T4 of de weergave van de temperaturen T1 en T2 (onder elkaar) resp. rechts ernaast het ver- schil van T1 – (min) T2. c) HOLD - functie Met elke (korte) druk op deze toets, schakelt u de HOLD-functie (HOLD = vasthouden) in of uit. HOLD betekent, dat de actuele meet- waarde vastgehouden wordt, tot de functie weer uitgeschakeld wordt. Een omschakeling van °C naar °F of omgekeerd is niet mogelijk, evenmin als het inschakelen van de tijdweergave of de functie "MAX MIN" of de meting van de referentiewaarde "REL". d) Meting van de referentiewaarde "REL" Met de toets "REL" wordt de meting van de referentiewaarde opge- start. Hiervoor wordt de actuele temperatuurweergave (T1 tot T4) onafhankelijk van de meeteenheid (°C of °F) op "0.0" gezet. Vervol- gens worden alleen nog de verschilwaarden weergegeven. Bedraagt de gemeten temperatuur aan kanaal T1 b.v. 5 graden Cel- sius minder, dan wordt "–5 °C" weergegeven. Bedraagt de gemeten 62temperatuur aan kanaal T1 daarentegen b.v. 25 graden Fahrenheit meer, dan wordt "25 °F" weergegeven. Om terug te keren naar de actuele temperatuurweergave, druk nogmaals op de toets "REL". Wenk! Elke toetsdruk wordt bevestigd met een kort geluidssignaal ("beep") van de ingebouwde zoemer. e) Toets °C / °F Met de toets "°C/°F" schakelt u de meeteenheden om van graden Celsius "°C" naar graden Fahrenheit "°F" en omgekeerd. Deze instelling wordt niet behouden indien de dig. thermometer uitge- schakeld wordt. C3 Bustoewijzing a) Meetingangen De meetbussen T1, T2, T3 en T4 zijn zogeheten unipolaire (+ en -) mescontactbussen. Op deze bussen moet u de temperatuursenso- ren van het K-type aansluiten als u temperatuurmetingen overeen- komstig de sensorspecificaties wilt uitvoeren. Let erop, dat de mes- contacten van de aansluitstekkers van ongelijke breedte zijn. Opgepast! Probeer in geen geval de aansluitstekkers met geweld verkeerd om (+ en -) in de bussen te duwen. De bussen worden dan onherstelbaar beschadigd en moeten worden vernieuwd. b) Seriële RS – 232 – interface De bus "OUTPUT" is de seriële RS-232-interface met 3,5mm stere- obusformaat. De toewijzing is als volgt vastgelegd (stekkeraan- zicht): 63Achteraan de stekker bevindt zich de Ground = GND = massa (=referentiemassa) In het midden van de stekker bevindt zich het contact RX = 5 – V – High – ingang (=gegevensingang) Vooraan de stekker bevindt zich het contact TX = 5 – V – High – uitgang (=gegevensuitgang) Om communicatie tussen de thermometer en een IBM-compatibele PC mogelijk te maken, moeten daarvoor eerst de voorwaarden wor- den gecreëerd: een verbinding tussen PC en thermometer en de installatie van de software. Wenk! Zowel de interfacekabel als de software zijn als pakket optioneel verkrijgbaar. c) Aansluiting van een netadapter En tenslotte de bus DC 9V. Hierop kan een netapparaat met de vol- gende uitgangsgegevens worden aangesloten: 9 V gelijkspanning, indien mogelijk, gestabiliseerd, met een uitgangsstroom van min. 100 mA, een stekkerbuitendiameter van 3,5 mm en een stekkerbin- nendiameter van 1,35 mm. Polariteit: min "–" binnen, plus "+" buiten. D Gebruiksstand Gebruik de digitale thermometer 304 altijd op een zodanige wijze, dat u het display (scherm met vloeibare kristallen; Engelse afkorting: LCD) kunt lezen resp. de digitale weergave naar boven is gericht. Aan de hand van de statiefaansluiting aan de onderkant van de behuizing kunt u de thermometer op een statief bevestigen. Uitvoeren van metingen Het temperatuurmeetbereik van de digitale thermometer gaat van –200°C tot +1370°C voor K-type sensoren. Het temperatuurbereik 64van de bijgevoegde K-type sensoren gaat van –50°C tot max.(!) +200°C. Meet met de bijgevoegde opnemers geen temperaturen hoger dan +200°C (=392°F). Er moet op worden gelet dat "buiten" het temperatuurbereik van +18°C tot +28°C (=bereik van de gega- randeerde meetnauwkeurigheid) alleen het thermo-element mag worden blootgesteld aan de te meten temperatuur. Voor de temperatuurmeting gaat u als volgt te werk:

1. Sluit overeenkomstig uw wensen een of twee of drie of vier tem-

peratuursensoren (twee zijn bijgesloten) op de thermometer aan en schakel deze in. Opgepast! Sluit geen spanningen aan. Het apparaat kan hierdoor defect raken.

2. Houd de temperatuursensor(en) (uiteinde van de draad resp. dra-

den) tegen/in het spanningsloze meetmedium resp. de span- ningsloze meetmedia (koellichamen enz., maar geen bijtende of brandbare vloeistoffen!). Wenk! Zijn de temperatuursensoren niet (juist) aangesloten of onder- broken, dan wordt in plaats van een meetwaarde "- - - -" weer- gegeven. Verwijderen Wanneer de digitale thermometer 304 ondanks intacte voeding (9- V-blokbatterij) niet meer functioneert en ook niet kan worden gere- pareerd, dan dient u het toestel volgens de geldende wettelijke voorschriften voor afvalverwerking in te leveren. 65Verhelpen van storingen U heeft met de digitale thermometer 304 een product gekocht, dat volgens de nieuwste technische inzichten vervaardigd werd. Desal- niettemin kunnen er problemen of storingen optreden. Daarom heb- ben wij hierna beschreven hoe u enkele van deze storingen relatief gemakkelijk zelf kunt verhelpen. Gelieve de veiligheidsaanwijzingen in acht te nemen! Fout Mogelijke oorzaak Apparaat is ingeschakeld, Is de batterij leeg? echter geen weergave Heeft het meetapparaat zichzelf na 30 min. rust automatisch uitgeschakeld? Onderhoud en kalibratie Om de nauwkeurigheid van de digitale thermometer gedurende een lange periode te kunnen garanderen, moet het jaarlijks worden gekalibreerd. Informatie over het vervangen van de batterij vindt u onder "Inwer- kingstelling en gebruik, A". Voor het reinigen van de thermometer resp. het displayvenster maakt u het best gebruik van een schoon, pluisvrij, antistatisch en droog schoonmaakdoekje. Opgepast! Gebruik voor de reiniging geen schoonmaakmiddelen die kool- stof bevatten, noch benzine, alcohol of iets dergelijks, daar der- gelijke producten het oppervlak van de thermometer aantasten. De dampen van dergelijke middelen zijn daarenboven explosief en schadelijk voor de gezondheid. Gebruik voor de reiniging ook geen scherpe werktuigen, schroevendraaiers of staalborstels e.d. 66Technische gegevens en meettoleranties Technische gegevens Display (weergave). . . . . . . . . . . : 4-cijferige weergave tot 9999, met een kleinere 4-cijferige weer- gave(subdisplay), weergave van symbolen en meeteenheden Max. meetsnelheid. . . . . . . . . . . : 2,5 metingen per seconde, d.w.z. 5 metingen in 2 s Werktemperatuur (omgeving van het meetapparaat). . . . . . . . : 0°C tot +50°C (32°F tot 122°F) Opslagtemperatuur . . . . . . . . . . : –10°C tot +60°C (14°F tot 140°F, batterij verwijderd) Relatieve luchtvochtigheid. . . . . : 0 tot 80 %, niet condenserend Temperatuur voor gegaran- deerde nauwkeurigheid . . . . . . . : +23°C ±5 K Temperatuurcoëfficiënt . . . . . . . : extra 0,01% van de aflezing +0,03°C (resp. 0,01% van de aflezing +0,06°F) per K in het bereik van 0°C tot 18°C en van 28°C tot 50°C Weergave "Batterij vervangen" . : " " vanaf minder dan ca. 7,3 V batterijspanning Batterijtype. . . . . . . . . . . . . . . . . : NEDA 1604 9V of 6F22 9V (alkali- ne) Gewicht . . . . . . . . . . . . . . . . . . . : 210 g (met batterij) Afmetingen (L x B x H) . . . . . . . . : 184 x 64 x 30 mm (zonder snoe- ren)

67Meettoleranties Weergave van de nauwkeurigheid in ±(% van de aflezing + weerga- vefout in Kelvin "K"). "K" voor Kelvin staat voor de absolute waarde van een temperatuurverschil of afwijking. Nauwkeurigheid 1 jaar lang bij een temperatuur van +23°C ±5K, bij een rel. luchtvochtigheid van minder dan 80%, niet-condenserend. De opwarmtijd bedraagt 1 minuut. Meetbereik Nauwkeurigheid Resolutie Meetapparaat K-type -200°C tot +199,9°C ±(0,2%+1,0K) 0,1°C +200°C tot +399°C ±(0,5%+1,0K) 1°C +400°C tot +1370°C ±(0,2%+1,0K) 1°C -328°F tot -200°F ±(0,5%+2,0K) 1°F -199,9°F tot +199,9°F ±(0,2%+2,0K) 0,1°F +200°F tot +2498°F ±(0,3%+2,0K) 1°F K-type temperatuursensor TP-K01 -50°C tot +200°C ±2,2K of ±0,75% -58°F tot 392°F ±3,6K of ±0,75% Opgepast! Het overschrijden van de max. toegelaten ingangsgrootheden heeft onder ongunstige omstandigheden de beschadiging van de thermometer tot gevolg resp. brengt de gebruiker in gevaar.
