BEDIENUNGSANLEITUNG K204 VOLTCRAFT

Digitales 4-Kanal-Thermometer BEDIENUNGSANLEITUNG Seite 4 - 19 Digital 4-Channel Thermometer OPERATING INSTRUCTIONS Seite 20 - 35 Thermomètre digital à 4 canaux NOTICE D’EMLPOI Seite 36 - 52 Digitale thermometer met 4 kanalen GEBRUIKSAANWIJZING Seite 53 - 68 Best.-Nr. / Item-No. /

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent- hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ach- ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiter- geben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit An- gabe der entsprechenden Seitenzahlen auf Seite 7.

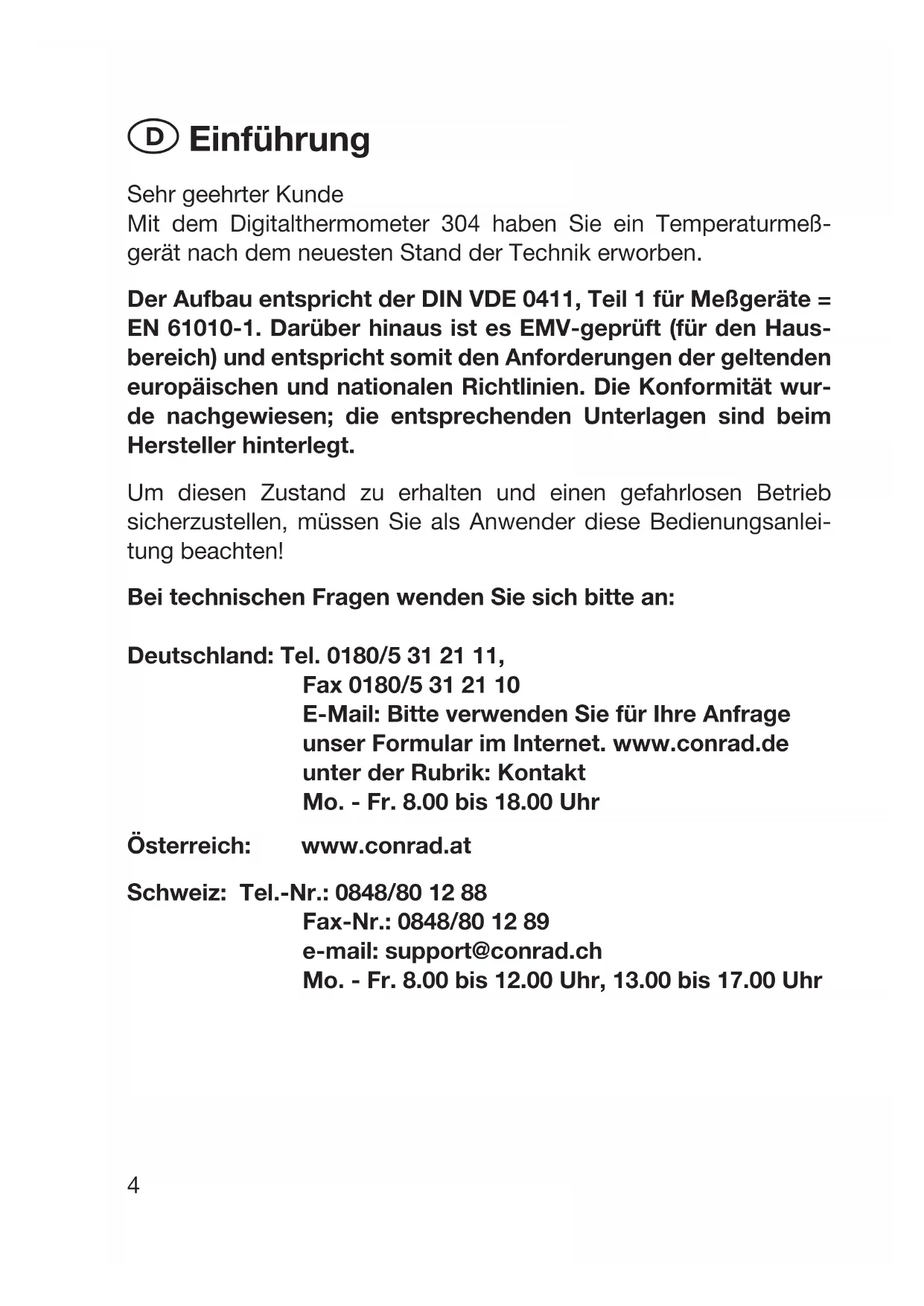

Deze gebruiksaanwijzing behoort tot het product digitale ther- mometer 304. Ze bevat belangrijke aanwijzingen m.b.t. inwerking- stelling en hantering. Gelieve hiermee rekening te houden, zelfs indien u de digitale thermometer aan derden doorgeeft. U dient deze gebruiksaanwijzing zorgvuldig te bewaren voor latere raad- pleging! Een lijst met alle onderwerpen met de bijbehorende bladzijden vindt u in de inhoudsopgave op pagina 56.3 Einführung Sehr geehrter Kunde Mit dem Digitalthermometer 304 haben Sie ein Temperaturmeß- gerät nach dem neuesten Stand der Technik erworben. Der Aufbau entspricht der DIN VDE 0411, Teil 1 für Meßgeräte = EN 61010-1. Darüber hinaus ist es EMV-geprüft (für den Haus- bereich) und entspricht somit den Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wur- de nachgewiesen; die entsprechenden Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanlei- tung beachten! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel. [phone], Fax [phone] E-Mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet. www.conrad.de unter der Rubrik: Kontakt Mo. - Fr. 8.00 bis 18.00 Uhr Österreich: www.conrad.at Schweiz: Tel.-Nr.: 0848/80 12 88 Fax-Nr.: 0848/80 12 89 e-mail: [e-mail] Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr 4Bestimmungsgemäße Verwendung Messung von Temperaturen im Bereich von -200°C bis +1370°C bzw. –328°F bis +2498°F über einen oder zwei bis zu vier (unabhän- gige) externe/n Temperatursensor/en (K-Typ). Messung von Temperaturen im Bereich von –50°C bis max. +200°C bzw. –58°F bis +392°F mit den zwei beiliegenden K-Typ-Tempera- tursensoren. Signalübertragung bidirektional auf einen IBM-kompatiblen PC mit Windows ’98 oder höher über die serielle Schnittstelle. Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind: - Nässe oder zu hohe Luftfeuchtigkeit, - Staub und brennbare Gase, Dämpfe oder Lösungsmittel, - Gewitter bzw. Gewitterbedingungen wie starke elektrostati- sche Felder usw. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädi- gung des Meßgerätes, außerdem ist dies mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischer Schlag etc. verbunden. Das gesam- te Produkt darf nicht geändert, bzw. umgebaut werden! Die Sicher- heitshinweise sind unbedingt zu beachten! 5Bedienungselemente Abbildung (Ausklappseite)

1. Meßeingang "+" und "–", Kanal T1, für einen K – Typ – Tempe-

2. Meßeingang "+" und "–", Kanal T2, für einen K – Typ – Tempe-

3. Meßeingang "+" und "–", Kanal T3, für einen K – Typ – Tempe-

4. Meßeingang "+" und "–", Kanal T4, für einen K – Typ – Tempe-

5. Multifunktionsanzeige mit 4 x 4 – stelliger Ziffernanzeige und

Anzeige der Funktionen und Maßeinheiten

6. Ein-/Aus-Taster, in Zweitfunktion zum Ein – und Ausschalten

der Hintergrundbeleuchtung

7. Taster "HOLD" zum Festhalten einen Meßwertes (bei sich

schnell ändernden Meßsignalen)

8. Taster "REL" (für Relativwertmessung = Bezugswertmessung)

9. Versorgungsbuchse für den Anschluß eines geeigneten 9 –

VDC – Netzadapters "–" innen

10. Umschalttaster für den Wechsel der Maßeinheit von "°C" auf

11. Serielle RS – 232 – Schnittstelle (3,5 – mm – Stereo – Klinken-

buchse), bidirektional

12. "MAX MIN" – Taster für die Meßwertaufzeichnung Maximalwert

13. Taster "T1 – T2" für die Anzeige der Temperaturdifferenz von

Kanal 1 minus dem Kanal 2

14. Trimmer für die Kalibrierung (für das Kalibrierlabor)

15. Abdeckung für das darunterliegende Batteriefach

• 6Inhaltsverzeichnis Einführung p. 4
• Bestimmungsgemäße Verwendung p. 5
• Bedienungselemente (Ausklappseite) p. 6
• Inhaltsverzeichnis p. 7
• Sicherheitshinweise p. 7
• Vorstellung p. 9
• Handhabung, Inbetriebnahme p. 10
• Durchführung von Messungen p. 15
• Entsorgung p. 16
• Behebung von Störungen p. 17
• Wartung und Pflege p. 17
• Technische Daten, Meßtoleranzen Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Hand- habung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. - Um einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten: 7= Lesen Sie die Bedienungsanleitung - Meßgeräte und Zubehör sind kein Spielzeug und gehören somit keinesfalls in Kinderhände ! - In gewerblichen Einrichtungen sind die Unfallverhütungsvor- schriften des Verbandes der gewerblichen Berufsgenossenschaf- ten für elektrische Anlagen und Betriebsmittel zu beachten. - In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfe- werkstätten ist der Umgang mit Meßgeräten durch geschultes Personal verantwortlich zu überwachen. - Achten Sie beim Umgang mit dem Thermometer darauf, daß die Meßmedien unbedingt spannungslos sind! Seien Sie besonders vorsichtig beim Umgang mit Spannungen größer 25 V Wechsel- (AC) bzw. größer 35 V Gleichspannung (DC). Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen Schlag erhalten. - Überprüfen Sie vor jeder Messung Ihr Meßgerät bzw. Ihre Tempe- ratursensoren auf Beschädigung(en). - Die Spannung zwischen Meßgerät und Erde darf 24 VACrms bzw. 60 VDC keinesfalls überschreiten. - Arbeiten Sie mit dem Meßgerät nicht in Räumen oder bei widrigen Umgebungsbedingungen, in/bei welchen brennbare Gase Dämp- fe oder Stäube vorhanden sind oder vorhanden sein können. Ver- meiden Sie zu Ihrer eigenen Sicherheit unbedingt ein Feucht- oder Naßwerden des Meßgerätes bzw. der Meßleitungen. Ver- meiden Sie den Betrieb in unmittelbarer Nähe von 8a) starken magnetischen Feldern (Lautsprecher, Magnete) b) elektromagnetischen Feldern (Transformatoren, Motore, Spulen, Relais, Schütze, Elektromagneten usw.) c) elektrostatischen Feldern (Auf-/Entladungen) d) Sendeantennen oder HF-Generatoren - Verwenden Sie das Dig. Thermometer nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Über- spannungen!). Achten Sie darauf, daß Ihre Hände, Schuhe, Klei- dung, der Boden, das Meßgerät bzw. die Meßleitungen, Schal- tungen und Schaltungsteile usw. unbedingt trocken sind. - Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn - das Gerät sichtbare Beschädigungen aufweist, - das Gerät nicht mehr arbeitet und - nach längerer Lagerung unter ungünstigen Verhältnissen oder - nach schweren Transportbeanspruchungen. - Schalten Sie das Meßgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertem- peratur kommen. Vorstellung Dieses Digitalthermometer 304K mit PC-Anschluß ist mit mehreren Besonderheiten ausgerüstet, welche manche Messung sinnvoll ergänzen: 9Bei der Funktion "MAX MIN" ist es beispielsweise möglich, den jeweils größten oder kleinsten auftretenden Meßwert zu ermitteln und festzuhalten. Mit der Funktion "HOLD" können Sie sich – schnell – ändernde Meßwerte festhalten (fürs Meßprotokoll). Mit dem Taster "T1 – T2" wird die Differenz aus Kanal 1 – (minus) Kanal 2 angezeigt. Mit dem Taster "°C/°F" wählen Sie zwischen zwei Maßeinheiten: der "englischen" in Grad Fahrenheit und der "resteu- ropäischen" in Grad Celsius. Wenn Sie, schließlich, den Taster REL (mit Dreiecksymbol) betätigen wird die aktuelle Temperaturanzeige auf "0.0" gesetzt und nur noch die Differenz (Delta) angezeigt. Und mit dem Einschalttaster läßt sich eine Hintergrundbeleuchtung ein- oder ausschalten. Der Meßbereich erstreckt sich von –200°C bis +1370°C oder von –328°F bis +2498°F. Der Temperaturbereich der beiliegenden Sen- soren ist jedoch auf –50°V bis +200°C (-58°F bis +392°F) begrenzt. Das Digitale 4 – Kanal – Thermometer 304 ist sowohl im Hobby- Bereich als auch im beruflichen oder schulischen Bereich usw. uni- versell einsetzbar. Handhabung, Inbetriebnahme A Einbau der Batterie - Batteriewechsel Damit Ihr Meßgerät einwandfrei funktioniert, muß es mit einer 9-V- Blockbatterie bestückt werden. Wenn das Batteriewechselsymbol in der Mitte links im Display erscheint, müssen Sie einen Batterie- wechsel durchführen. Hierzu gehen Sie wie folgt vor: - Trennen Sie Ihr Meßgerät vom Meßkreis (und vom PC, falls angeschlossen bzw. vorhanden), - entfernen Sie die Temperatursensoren vom Meßgerät, - schalten Sie es aus und - schieben Sie die Batteriefachabdeckung vorsichtig in Pfeilrich- tung ab. - Trennen Sie die verbrauchte Batterie vom Anschlußclip und p. 18

10- ersetzen Sie die Batterie durch eine unverbrauchte gleichen

Typs. - Nach erfolgtem Batteriewechsel legen Sie die angeschlossene Batterie in das Batteriefach und - verschließen Sie dieses wieder sorgfältig. - Achten Sie beim Verschließen des Batteriefaches darauf, daß die Leitung des Anschlußclip's (rot/schwarz) nicht gequetscht wird. Achtung! Betreiben Sie das Meßgerät auf keinen Fall im geöffneten Zustand. Lassen Sie keine verbrauchten Batterien im Meßgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Batteriefach zerstören. Verbrauchte Batterien sind als Sondermüll zu betrachten und müssen daher umweltgerecht entsorgt werden. Hierfür gibt es bei den Fachhändlern bzw. in den Wertstoffhöfen spezielle Sammelbehälter. B Anschluß der Sensoren Verwenden Sie für Ihre Messungen stets nur den dafür spezifizierten Temperatursensor (in diesem Fall K-Typ). Achten Sie vor jedem Anschluß auf den Zustand des Anschlußsteckers bzw. Sensorendes ("Perle") sowie auf die unbeschädigte Isolation. Achtung! Achten Sie stets darauf, daß nur der Temperatursensor den zu messenden Temperaturen ausgesetzt ist. Beachten Sie unbe- dingt die Sicherheitshinweise und die technischen Daten bezüglich der Betriebstemperatur. Überschreiten Sie niemals die max. Eingangsgrößen. 11C Inbetriebnahme C1 Grundeinstellung Mit dem farbigen Taster "I" wird das Meßgerät ein- oder ausge- schaltet. Das Gerät kann auch über die Auto-Power-Off-Funktion abgeschaltet werden. Auto-Power-Off bedeutet automatische Abschaltung des Gerätes in den sog. "Sleep-Mode" (Bereitschaft oder "Stand-by"). Das Gerät schaltet nach ca. 30 Min "ab", wenn keine Taster betätigt werden oder die Auto-Power-Off-Funktion nicht vorher ausgeschaltet wurde. Die Auto-Power-Off-Funktion läßt sich abstellen indem Sie den Taster Hold beim Einschalten des Thermometers mitbetätigen. Ein akustisches Signal (zweimal kurz hintereinander) zeigt an, daß die automatische Abschaltung abgestellt wurde. Wollen Sie das Meßgerät schon vor Ablauf von 30 Minuten abschal- ten, so müssen Sie den Taster 3s lang betätigen (gedrückt halten) In der Anzeige wird Ihnen ein sog. "Count Down" angezeigt: "P -0FF - - - 3.....2.....1" In Zweitfunktion dient der Taster zum Ein-/Ausschalten der Hinter- grundbeleuchtung, bei ungünstigen Lichtverhältnissen. Da die Beleuchtung allerdings relativ viel Energie verbraucht, sollten Sie diese nicht zu oft verwenden. Hinweis! Nach ca. 26s wird die Hintergrundbeleuchtung automatisch abgeschaltet. C2 Tastenbelegungen a) MAX MIN Durch Betätigung des Taster "MAX MIN" gelangen Sie in die Maxi- mal- und Minimalwertanzeige. Es werden fortlaufend die höchsten 12und niedrigsten auftretenden Temperaturen aller Eingänge ermittelt und abgespeichert. Über den Taster "MAX MIN" ist mit jeder Betätigung abwechselnd der Maximalwert "MAX", der Minimalwert "MIN" oder der augen- blickliche Meßwert "MAX MIN" (blinkend) ablesbar. Um die Funktion zu verlassen, betätigen Sie den Taster "MAX MIN" ca. 2 Sekunden lang. Hinweis! Während der Maximal-/Minimal-/Durchschnittswertaufzeich- nung läßt sich Maßeinheit nicht umschalten. Auch die Funktion "REL" ist nicht einschaltbar. b) Taster "T1 – T2" Mit diesem Taster legen Sie fest, welche Anzeige sichtbar ist: die Anzeige der Temperatur T1 bis T4 oder die Anzeige der Temperatu- ren von T1 und T2 (untereinander) bzw. rechts davon der Differenz aus T1 – (minus) T2. c) HOLD - Funktion Mit jedem Tastendruck (kurzzeitig) schalten Sie die HOLD-Funktion (Hold = halten) ein oder aus. HOLD bedeutet, daß der augenblickli- che Meßwert festgehalten wird, bis die Funktion Data-Hold wieder ausgeschaltet wird. Eine Umschaltung von °C auf °F oder umge- kehrt ist genauso wenig möglich, wie die Aktivierung der Zeitanzei- ge oder die Funktion "MAX MIN" oder die Bezugswertmessung "REL". d) Bezugswertmessung "REL" Mit dem Taster REL wird die Bezugswertmessung gestartet. Dazu wird die aktuelle Temperaturanzeige (T1 bis T4) unabhängig von der Maßeinheit (°C oder °F) auf "0.0" gesetzt. Danach werden nur noch die Differenzwerte angezeigt. Beträgt die gemessene Temperatur an Kanal T1 danach z. B. 5 Grad Celsius (°C) weniger, wird "–5 °C" angezeigt. Beträgt die gemessene Temperatur an Kanal T1 dagegen 13danach 25 Grad Fahrenheit mehr, wird "25 °F" angezeigt. Um zur aktuellen Temperaturanzeige zurückzukehren, betätigen Sie einfach den Taster "REL" erneut einmal. Hinweis! Jeder Tastendruck wird mit einem kurzen "Beep" des einge- bauten Piepsers bestätigt. e) Taster °C / °F Mit dem Taster "°C/°F schalten Sie die Maßeinheiten um von Grad Celsius "°C" auf Grad Fahrenheit "°F" und umgekehrt. Diese Ein- stellung bleibt nicht erhalten, wenn das Digitalthermometer ausge- schaltet wird. C3 Buchsenbelegung a) Meßeingänge Die Meßbuchsen T1, T2, T3 und T4 sind sog. unipolare (+ und – ) Messerkontaktbuchsen. Mit diesen Buchsen müssen Sie die K – Typ – Temperatursensoren verbinden, wenn Sie Temperaturmes- sungen entsprechend den Sensorspezifikationen durchführen wol- len. Beachten Sie, daß die Messerkontakte der Verbindungsstecker unterschiedlich breit sind. Achtung! Versuchen Sie keinesfalls, die Verbindungsstecker mit Gewalt vertauscht (+ und – ) in die Buchsen zu pressen. Die Buchsen würden unwiederbringlich zerstört und müßten erneuert wer- den. b) Serielle RS – 232 – Schnittstelle Die Buchse "OUTPUT" ist die serielle RS-232-Schnittstelle im 3,5- mm-Stereo-Klinkenformat. Die Belegung ist wie folgt festgelegt (Steckeransicht): 14Hinten am Stecker liegt der Ground = GND = Bezugmasse (=Bezugspotential) In der Mitte des Steckers befindet sich der Kontakt RX = 5 – V – High – Eingang (=Dateneingang) Vorne an der Spitze befindet sich der Kontakt TX = 5 – V – High – Ausgang (=Datenausgang) Damit eine Kommunikation zwischen dem Thermometer und einem IBM – kompatiblen PC stattfinden kann, müssen zuerst die Voraus- setzungen dafür geschaffen werden: Eine Verbindung zwischen PC und Thermometer und die Installation der Software. Hinweis! Sowohl die Schnittstellenleitung als auch die Software sind als Paket optional erhältlich. c) Anschluß einen Netzadapters Und schließlich die Buchse DC 9V. Hier kann ein Netzgerät mit fol- genden Ausgangs – Daten angeschlossen werden: 9 V Gleichspan- nung, wenn möglich, stabilisiert, mit einem Ausgangsstrom von mind. 100 mA, einem Steckeraußendurchmesser von 3,5 mm und einem Steckerinnendurchmesser von 1,35 mm. Die Polarität: Minus " – " innen, Plus " + " außen. D Gebrauchslage Betreiben Sie das Dig. – 4 – Kanal – Thermometer 304 stets so, daß Sie die Flüssigkristallanzeige (englisch kurz: LCD) lesen können bzw. die Digitalanzeige nach oben zeigt. Über das Stativgewinde im Gehäuseunterteil kann das Meßgerät auf einem Stativ befestigt werden. Durchführung von Messungen Der Temperaturmeßbereich des Digitalthermometers reicht von – 200°C bis +1370°C für K – Typ – Sensoren. Der Temperaturbereich 15der beiliegenden K – Typ – Sensoren reicht von – 50°C bis max.! +200°C. Messen Sie mit den beiliegenden Fühlern keine Tempera- turen größer als +200°C (=392°F). Es gilt zu beachten, daß "außerhalb" des Temperaturbereiches +18°C bis +28°C (= Bereich der garantierten Meßgenauigkeit) nur das Thermoelement der zu messenden Temperatur ausgesetzt wer- den darf. Zur Temperaturmessung gehen Sie wie folgt vor:

1. Verbinden Sie entsprechend Ihren Vorstellungen entweder einen

oder zwei oder drei oder vier Temperatursensoren (zwei beilie- gend) mit dem Thermometer und schalten Sie es ein. Achtung! Schließen Sie keine Spannungen an. Das Gerät kann dadurch zerstört werden.

2. Halten Sie den/die Temperatursensor/en (Leitungsende/n) an/in

das/die spannungslose/n Meßmedium/Meßmedien (Kühlkörper usw., aber niemals ätzende oder brennbare Flüssigkeiten!). Hinweise! Sind die Temperatursensoren nicht (richtig) angeschlossen oder unterbrochen, so wird statt eines Meßwertes "- - - -" ange- zeigt. Entsorgung Ist das Digitalthermometer 304 trotz intakter Versorgung (9-V- Blockbatterie) nicht funktionsfähig bzw. nicht mehr reparierbar, so muß es nach den geltenden gesetzlichen Vorschriften entsorgt wer- den. 16Behebung von Störungen Mit dem Digitalen 4 – Kanal – Thermometer 304 haben Sie ein Pro- dukt erworben, welches nach dem neuesten Stand der Technik gebaut wurde. Dennoch kann es zu Problemen oder Störungen kommen. Darum ist im Folgenden beschrieben, wie Sie einige die- ser Störungen relativ leicht selbst beheben können; Beachten Sie unbedingt die Sicherheitshinweise! Fehler Mögliche Ursache Keine Anzeige bei Ist die Batterie verbraucht? eingeschaltetem Gerät Hat das Meßgerät nach 30-Min-Nicht- gebrauch automatisch abgeschaltet? Wartung und Kalibrierung Um die Genauigkeit des Thermometers über einen längeren Zeit- raum zu gewährleisten, sollte es jährlich einmal kalibriert werden. Der Batteriewechsel ist unter "Handhabung, Inbetriebnahme A" beschrieben. Zur Reinigung des Gerätes bzw. des Display-Fensters nehmen Sie ein sauberes fusselfreies antistatisches trockenes Rei- nigungstuch. Achtung! Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungs- mittel oder Benzine, Alkohole oder ähnliches. Dadurch wird die Oberfläche des Meßgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schrauben- dreher oder Metallbürsten o.ä.. 17Technische Daten und Meßtoleranzen Technische Daten Display (Anzeige) . . . . . .: 4 - stellige Anzeige bis 9999, mit einer kleineren vierstelligen Anzeige (Subdisplay), Symbolanzeigen und Maßeinheiten Max. Meßrate . . . . . . . .: 2,5 Messungen pro Sekunde, d.h. 5 Messungen in 2 s Arbeitstemperatur (Umgebung des Meßgerätes) . . . . . . . . .: 0°C bis +50°C (32°F bis 122°F) Lagertemperatur . . . . . .: -10°C bis +60°C (14°F bis 140°F, Batterie ausgebaut) relative Luftfeuchtigkeit .: 0 bis 80 %, nicht kondensierend Temperatur für garan- tierte Genauigkeit . . . . .: +23°C ±5 K Temperaturkoeffizient . .: zusätzlich 0,01% der Ablesung +0,03°C (bzw. 0,01% der Ablesung +0,06°F) pro K im Bereich von 0°C bis 18°C und von 28°C bis 50°C Batteriewechselsanzeige: " " ab unter ca. 7,3 V Batterie- spannung Batterietyp . . . . . . . . . . .: NEDA 1604 9V oder 6F22 9V (Alkaline) Gewicht . . . . . . . . . . . . .: 210 g (mit Batterie) Abmessungen (LxBxH) : 184 x 64 x 30 mm (ohne Leitungen) Meßtoleranzen Angabe der Genauigkeit in ±(% der Ablesung + Anzeigefehler in Kel- vin "K") "K" für Kelvin steht als absoluter Wert einer Temperaturdif- ferenz oder Abweichung. Genauigkeit 1 Jahr lang bei einer Temperatur von +23°C ±5K, bei einer rel. Luftfeuchtigkeit von kleiner als 80 %, nicht kondensierend. Die Warm-up-Zeit beträgt 1 Minute

18Meßbereich Genauigkeit Auflösung Meßgerät K-Typ -200°C bis +199,9°C ±(0,2%+1,0K) 0,1°C +200°C bis +399°C ±(0,5%+1,0K) 1°C +400°C bis +1370°C ±(0,2%+1,0K) 1°C -328°F bis -200°F ±(0,5%+2,0K) 1°F -199,9°F bis +199,9°F ±(0,2%+2,0K) 0,1°F +200°F bis +2498°F ±(0,3%+2,0K) 1°F K-Typ-Temperatursensor TP-K01 -50°C bis +200°C ±2,2K oder ±0,75% -58°F bis 392°F ±3,6K oder ±0,75% Achtung! Eine Überschreitung der max. zulässigen Eingangsgrößen führt unter ungünstigen Umständen zur Beschädigung des Meßgerä- tes bzw. zu einer Gefährdung des Lebens des Benutzers.
