GEBRUIKSAANWIJZING K201 VOLTCRAFT

CALCAL 99Inleiding Geachte klant, Met de digitale thermometer 300K heeft u een temperatuurmeetap- paraat gekocht dat is gemaakt volgens de huidige technische in- zichten. De constructie voldoet aan DIN VDE 0411, deel 1 voor meetap- paraten = EN 61010-1. Tevens is het apparaat getest op elek- tromagnetische compatibiliteit (EMC) (voor huishoudelijke toe- passingen); het voldoet daarmee aan de eisen van de geldende Europese en nationale richtlijnen, hetgeen blijkt uit de desbe- treffende verklaringen en documenten die zich bij de fabrikant bevinden. Opdat deze situatie gehandhaafd blijft en om een gevaarloos ge- bruik te kunnen garanderen, moet u als gebruiker deze gebruiks- aanwijzing in acht nemen! Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be Correcte toepassing Metingen van temperaturen in het bereik van -200°C tot +1370°C resp. -328°F tot +2498°F via een externe temperatuursensor (K-type). Metingen van temperaturen in het bereik van -50°C tot +200°C resp. -58°F tot +392°F met de bijgevoegde temperatuursensor (K- type).

51Een meting onder slechte omgevingsvoorwaarden is niet toege- staan. Slechte omgevingsvoorwaarden zijn: - vocht of een te hoge luchtvochtigheid, - stof en brandbare gassen, dampen of oplosmiddelen, - onweer resp. weersomstandigheden met sterk elektrostati- sche velden enz. Een andere toepassing dan hierboven beschreven leidt tot bescha- diging van het meetapparaat en is bovendien verbonden met geva- ren, zoals bijv. kortsluiting, brand, elektrische schokken enz. Het product als zodanig mag niet worden veranderd, resp. omge- bouwd! De veiligheidsaanwijzingen moeten absoluut in acht wor- den genomen! Bedieningselementen Afbeelding (uitklappagina)

1. Meetingang "+" en "-", kanaal T1, voor een temperatuursensor

2. Multifunctioneel display met 1 x 4-cijferige grote weergave en 1

x 4-cijferige subweergave (kleiner) en weergaven van de func- ties en meeteenheden.

4. Toets "HOLD" voor het vasthouden van een meetwaarde (bij

snel veranderende meetsignalen)

5. "TIMER" - Toets voor de weergave van de chronometer (count-

6. Toets "REL" (voor meting van relatieve waarde = referentie-

7. "MAX MIN AVG" - toets voor de meetwaarderegistratie van mi-

nimale waarde, maximale waarde en gemiddelde waarde

528. Omschakeltoets voor het omwisselen van de meeteenheid van

"°C" naar "°F" en omgekeerd

9. Trimmer voor de offset-kalibratie

10. Seriële RS-232-interface (3,5-mm stereobus)

11. Voedingsbus voor de aansluiting van een geschikte netadapter,

12. Statief-schroefdraadbus

13. Deksel voor het daaronder liggende batterijvak

• Inhoudsopgave Pagina Inleiding p. 51
• Correcte toepassing p. 51
• Bedieningselementen (uitklappagina) p. 52
• Inhoudsopgave p. 53
• Veiligheidsaanwijzingen p. 54
• Afbeelding p. 56
• Gebruik, inbedrijfstelling p. 57
• Uitvoeren van metingen p. 62
• Afvalverwerking p. 62
• Verhelpen van storingen p. 63
• Onderhoud en reiniging p. 63

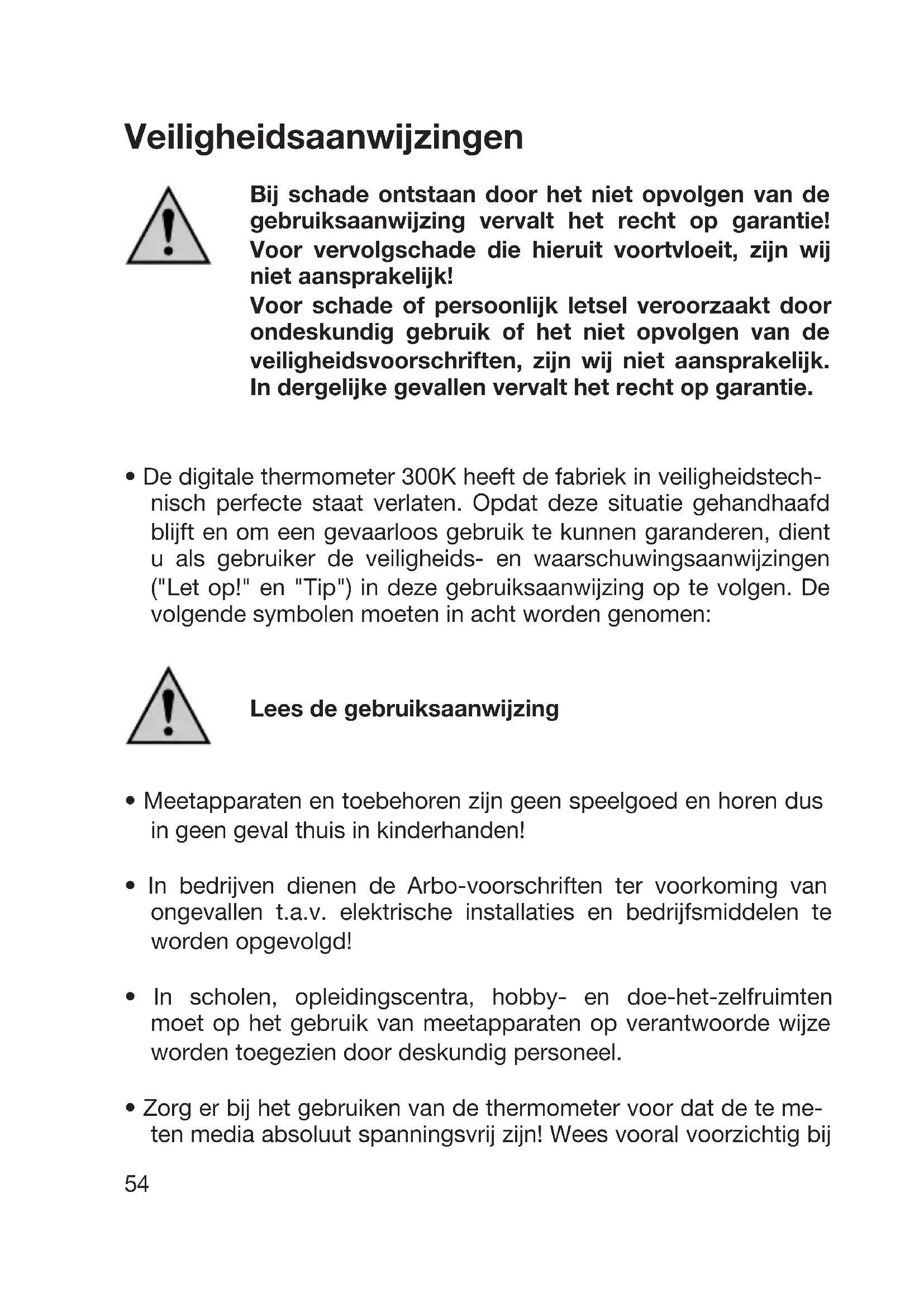

• Technische gegevens, meettoleranties 53Veiligheidsaanwijzingen Bij schade ontstaan door het niet opvolgen van de gebruiksaanwijzing vervalt het recht op garantie! Voor vervolgschade die hieruit voortvloeit, zijn wij niet aansprakelijk! Voor schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk. In dergelijke gevallen vervalt het recht op garantie. p. 64

• De digitale thermometer 300K heeft de fabriek in veiligheidstech- nisch perfecte staat verlaten. Opdat deze situatie gehandhaafd blijft en om een gevaarloos gebruik te kunnen garanderen, dient u als gebruiker de veiligheids- en waarschuwingsaanwijzingen ("Let op!" en "Tip") in deze gebruiksaanwijzing op te volgen. De volgende symbolen moeten in acht worden genomen: Lees de gebruiksaanwijzing

• Meetapparaten en toebehoren zijn geen speelgoed en horen dus in geen geval thuis in kinderhanden!

• In bedrijven dienen de Arbo-voorschriften ter voorkoming van ongevallen t.a.v. elektrische installaties en bedrijfsmiddelen te worden opgevolgd!

• In scholen, opleidingscentra, hobby- en doe-het-zelfruimten moet op het gebruik van meetapparaten op verantwoorde wijze worden toegezien door deskundig personeel.

• Zorg er bij het gebruiken van de thermometer voor dat de te me- ten media absoluut spanningsvrij zijn! Wees vooral voorzichtig bij 54het werken met spanningen groter dan 25 V~ (wisselspanning) resp. groter dan 35 V= (gelijkspanning). Reeds bij deze spannin- gen kunt u door het aanraken van elektrische geleiders een le- vensgevaarlijke elektrisch schok krijgen.

• Controleer voor elke meting uw meetapparaat resp. uw tempera- tuursensoren op beschadiging(en).

• De spanning tussen meetapparaat en aarde mag nooit hoger zijn dan 24 V wisselspanning, resp. 60 V gelijkspanning.

• Gebruik het meetapparaat niet in ruimten resp. onder ongunstige omgevingsomstandigheden waarin/waarbij brandbare gassen, dampen of stoffen aanwezig zijn of kunnen zijn. Voorkom voor uw eigen veiligheid beslist dat het meetapparaat resp. de meet- draden vochtig of nat worden. Vermijd het gebruik in de directe nabijheid van a) krachtige magneetvelden (luidsprekers, magneten) b) elektromagnetische velden (transformatoren, motoren, spoe- len, relais, beveiligingen, elektromagneten enz.) c) elektrostatische velden (op-/ontladingen) d) zendantennes of HF-generatoren

• Gebruik de digitale thermometer nooit kort vóór, tijdens, of kort na een onweersbui (blikseminslag! / energierijke overspannin- gen!). Let erop dat uw handen, schoenen, kleding, de grond, het meetapparaat resp. de meetdraden, schakelingen en schakelde- len enz. absoluut droog zijn.

• Wanneer kan worden aangenomen dat een veilig gebruik van het apparaat niet meer mogelijk is, dan moet het worden uitgescha- keld en beveiligd tegen onopzettelijk gebruik. Er mag van uit worden gegaan dat het apparaat niet meer veilig te gebruiken is als: - er beschadigingen aan het apparaat zichtbaar zijn, - het apparaat niet meer functioneert en

55- het gedurende langere tijd onder ongunstige omstandigheden

• Schakel het meetapparaat nooit direct in nadat het van een kou- de in een warme ruimte is gebracht. Het condensvocht dat hier- bij ontstaat, kan onder omstandigheden een defect aan uw ap- paraat veroorzaken. Laat het apparaat uitgeschakeld op kamer- temperatuur komen. Afbeelding, systeemvoorwaarde(n) Deze digitale thermometer 300K met pc-aansluiting is uitgerust met diverse bijzonderheden, die vele metingen op zinvolle wijze aanvullen: Bij de functie "MAX MIN AVG" is het bijvoorbeeld mogelijk de des- betreffende grootste of kleinste meetwaarde resp. gemiddelde waarde (het zogeheten gemiddelde, zij het niet rekenkundig) te be- palen en vast te houden. Met de functie "HOLD" kunnen snel ver- anderende meetwaarden worden vastgehouden (voor het meetpro- tocol). Met de toets "TIMER" kunt u een chronometer (omhoogtel- lend) starten. Met de toets "°C/°F" kunt u kiezen tussen twee mee- teenheden: De "Engelse" in graden Fahrenheit en de "Europese" in graden Celsius. Wanneer u tenslotte de toets "REL" (met het drie- hoeksymbool) indrukt, wordt de actuele temperatuurweergave op "0.0" gezet en alleen nog het verschil (delta) aangegeven. Het bereik strekt zich uit van -200°C tot +1370°C of van -328°F tot +2498°F. Het temperatuurbereik van de bijgevoegde sensor is ech- ter begrensd van -50°C tot +200°C. De digitale thermometer 300K is zowel voor doe-het-zelvers als voor professionals als in onderwijssituaties enz. universeel toepas- baar. 56Gebruik, inbedrijfstelling A Plaatsen van de batterij - batterij vervangen Om ervoor te zorgen dat uw meetapparaat storingsvrij functioneert, moet het worden voorzien van een 9 V-blokbatterij. Wanneer het symbool 'batterij vervangen' links in het display verschijnt, moet u de batterij vervangen. Hiervoor gaat u als volgt te werk: - maak eerst het meetapparaat los van de meetkring (en van de pc, mits aangesloten, resp. aanwezig), - maak de temperatuursensoren los van het meetapparaat, - schakel het apparaat uit en - schuif de deksel van het batterijvak voorzichtig eraf in de rich- ting van de pijl. - maak de lege batterij los van de aansluitclip en - vervang de batterij door een ongebruikt exemplaar van het- zelfde type. - nadat de batterij is vervangen, plaatst u de clip met batterij in het batterijvak en - sluit deze weer zorgvuldig. - let er tijdens het sluiten van het batterijvak op dat de bedra- ding van de aansluitclip (rood/zwart) niet worden afgekneld. Gebruik het meetapparaat in geen geval in geopen- de toestand. Laat geen lege batterijen in het meetapparaat zit- ten, omdat zelfs lekvrije batterijen kunnen corrode- ren, waardoor chemicaliën vrij komen die schadelijk zijn voor uw gezondheid, resp. schade veroorzaken aan het batterijvak. 57Lege batterijen zijn klein chemisch afval (KCA) en moet daarom op milieuverantwoorde wijze worden verwerkt. Hiervoor zijn in diverse vakzaken en win- kels, alsmede bij de gemeentelijke reinigingsdien- sten speciale batterijbakken aanwezig. B Aansluiting van de meetsnoeren Gebruik voor uw metingen steeds alleen de daarvoor gespecifi- ceerde temperatuursensor (in dit geval K-type). Let voor elke aan- sluiting op de toestand van de aansluitstekker resp. sensoruiteinde, alsmede op een onbeschadigde isolatie. Let er absoluut op dat alleen de temperatuursensor wordt blootgesteld aan de te meten temperaturen. Let beslist op de veiligheidsaanwijzingen en de technische gegevens met betrekking tot de bedrijf- stemperatuur. Overschrijdt nooit de maximum in- gangsgrootheden. C Inbedrijfstelling C1 Basisinstelling Met de gekleurde toets "I" wordt het meetapparaat in- en uitge- schakeld. Het apparaat kan ook via de Auto-Power-Off-functie worden uitgeschakeld. Auto-Power-Off betekent automatische uit- schakeling van het apparaat in de zogeheten "Sleep-mode" (slui- merstand of "standby"). Het apparaat schakelt zichzelf "uit" na ca. 30 min. als er geen toets wordt ingedrukt, of als de Auto-Power-Off-functie niet vooraf is uitgeschakeld. De Auto-Power-Off-functie kan worden uitgeschakeld door de toets "Hold" ingedrukt te houden tijdens het inschakelen van de 58thermometer. Een akoestisch signaal (tweemaal kort na elkaar) geeft aan dat de Auto-Power-Off-functie is uitgeschakeld. C2 Toetstoewijzingen a) MAX MIN AVG Door het indrukken van de toets "MAX MIN AVG" komt u in het ge- heugen voor de maximale, de minimale en de gemiddelde waarde. Voortdurend worden de hoogste en de laagste optredende tempe- raturen en de gemiddelden daarvan bepaald en opgeslagen. Via de toets wordt met elke druk op de toets afwisselend de maximale waarde "MAX", de minimale waarde "MIN" of de actuele "MAX MIN AVG" gemiddelde meetwaarde (knipperend) weergegeven. Houdt de toets "MAX MIN AVG" ca. 2 seconden ingedrukt om deze func- tie te verlaten. Tip! Tijdens de registratie van de maximale/minimale/gemiddelde waarde kan de meeteenheid niet worden gewijzigd. b) TIMER voor de chronometer Met de toets "TIMER" kunt u een chronometer starten. Hij telt, in- dien gewenst, de tijd vanaf het begin van de meting naar boven op ("count-up"). De weergave blijft zichtbaar (weergave in minuten en seconden) tot een uur na de meting. Tevens wordt de verstreken tijd in uren en minuten weergegeven, waarbij bovendien het sym- bool "H" voor uren wordt weergegeven. De tijdweergave kan op "0000" wordt gezet (= reset), wanneer u de toets "TIMER" ca. 2 s lang ingedrukt houdt. c) HOLD-functie Met elke toetsdruk (kortstondig) schakelt u de HOLD-functie (Hold = vasthouden) in of uit. HOLD betekent dat de meetwaarde op dat moment wordt vastgehouden tot de functie Data-Hold (gegevens 59vasthouden) weer wordt uitgeschakeld. Een omschakeling van °C op °F of omgekeerd is niet mogelijk, evenmin als het inschakelen van de tijdweergave of de functie "MAX MIN AVG" of de meting van de referentiewaarde "REL". d) Meting van de referentiewaarde "REL" Met de toets "REL" wordt de meting van de referentiewaarde ge- start. Hiervoor wordt de actuele temperatuurweergave onafhanke- lijk van de meeteenheid (°C of °F) op "0.0" gezet. Vervolgens wor- den alleen nog de verschilwaarden weergegeven. Bedraagt de ge- meten temperatuur vervolgens bijv. 5 graden Celsius (°C) minder, dan wordt -5°C weergegeven. Bedraagt de gemeten temperatuur vervolgens bijv. 25 graden Fahrenheit meer, dan wordt 25°F weer- gegeven. Om terug te keren naar de actuele temperatuurweergave, drukt nogmaals op de toets "REL". Tip! Elke toetsdruk wordt bevestigd met een kort geluidssignaal ("beep") van de ingebouwde zoemer. C3 Bustoewijzing a) Meetingang De meetbus is een zogeheten unipolaire (+ en -) mescontactbus. Op deze bus moet u de temperatuursensor van het K-type aanslui- ten als u temperatuurmetingen overeenkomstig de sensorspecifica- ties wilt uitvoeren. Let erop dat de mescontacten van de aansluit- stekker van ongelijke breedte zijn. Probeer in geen geval de aansluitstekker met ge- weld verkeerd om (+ en -) in de bus te duwen. De bus wordt dan onherstelbaar beschadigd en moet worden vernieuwd. 60b) Seriële RS-232-interface De bus "OUTPUT" is de seriële RS-232-interface met 3,5-mm ste- reobus-formaat. De toewijzing is als volgt vastgelegd (stekkeraan- zicht): Achteraan de stekker bevindt zich de Ground = GND = massa (=referentiemassa) In het midden van de stekker bevindt zich het contact RX = 5 Volt high-ingang (= gegevensingang) Vooraan de stekker bevindt zich het contact TX = 5 Volt high-uit- gang (= gegevensuitgang) Om communicatie tussen de thermometer en een IBM-compatibe- le pc mogelijk te maken, moeten daarvoor eerst de voorwaarden worden gecreëerd: een verbinding tussen pc en thermometer en de installatie van de software. Tip! Zowel de interfacekabel als de software zijn als pakket optio- neel verkrijgbaar. c) Aansluiten van een netadapter En tenslotte de bus DC 9V. Hierop kan een netapparaat met de vol- gende uitgangsgegevens worden aangesloten: 9 V gelijkspanning, indien mogelijk gestabiliseerd, met een uitgangsstroom van min. 100 mA, een stekkerbuitendiameter van 3,5 mm en een stekkerbin- nendiameter van 1,35 mm. Polariteit: Min "-" binnen, plus "+" bui- ten. D: Gebruiksstand Gebruik de digitale thermometer 300K altijd op een zodanige wijze dat u het display (vloeibare kristallen-scherm; Engelse afkorting: LCD, van Liquid Crystal Display) kunt lezen resp. de digitale weer- gave naar boven is gericht. 61Uitvoeren van een meting Het temperatuurmeetbereik van de digitale thermometer gaat van - 200°C tot +1370°C. Het temperatuurbereik van de bijgevoegde sensor gaat van -50°C tot max.(!) 200°C. Meet met de bijgevoegde opnemer geen temperaturen hoger dan +200°C (= 392°F). Er moet op worden gelet dat "buiten" het temperatuurbereik van +18°C tot +28°C (= bereik van de gegarandeerde meetnauwkeurig- heid) alleen het thermo-element mag worden blootgesteld aan de te meten temperatuur. Voor de temperatuurmeting gaat u als volgt te werk:

1. Sluit overeenkomstig uw wensen een of twee bijgesloten tempe-

ratuursensoren op de thermometer aan en schakel deze in. Sluit geen spanningen aan. Het apparaat kan hier- door defect raken.

2. Houd de temperatuursensor(en) (uiteinde van de draad/draden)

tegen/in het spanningsloze meetmedium (koellichaam enz. maar geen bijtende of brandbare vloeistoffen!). Tips! Is de temperatuursensor niet (juist) aangesloten of onderbro- ken, dan wordt in plaats van een meetwaarde "- - - -" weerge- geven. Afvalverwerking Wanneer de digitale thermometer 300K ondanks intacte voeding (9 V-blokbatterij) niet functioneert resp. niet meer kan worden gerepa- reerd, dan moet het apparaat volgens de geldende wettelijke afval- normen worden verwijderd. 62Verhelpen van storingen U hebt met de digitale thermometer 300K een product gekocht dat volgens de nieuwste stand van de techniek is gebouwd. Desalniet- temin kunnen er problemen of storingen optreden. Daarom geven wij hieronder aan hoe u enkele van deze storingen relatief gemak- kelijk zelf kunt verhelpen; neem beslist de veiligheidsaanwijzingen in acht! Fouten Mogelijke oorzaken Geen weergave bij Is de batterij leeg? ingeschakeld apparaat Heeft het meetapparaat zich na 30 min. rust automatisch uitgeschakeld? Onderhoud en kalibratie Om de nauwkeurigheid van de thermometer over een langere pe- riode te kunnen garanderen, moet hij jaarlijks worden gekalibreerd. Het vervangen van de batterij staat beschreven onder "Gebruik, in- bedrijfstelling A". Voor het reinigen van het apparaat resp. het dis- playvenster maakt u gebruikt van een schoon, pluisvrij, antistatisch en droog schoonmaakdoekje. Gebruik voor de reiniging geen schoonmaakmidde- len die koolstof, benzine, alcohol of iets dergelijks bevatten. Hierdoor wordt het oppervlak van het meetapparaat aangetast. Bovendien zijn de dam- pen schadelijk voor de gezondheid en explosief. Gebruik voor de reiniging ook geen scherpe werk- tuigen, schroevendraaiers of staalborstels of iets dergelijks. 63Technische gegevens, meettoleranties Technische gegevens Display (weergave) ...................: 4-cijferige weergave tot 9999, met een kleinere, 4-cijferige weergave (subdisplay), symboolweergaven en meeteenheden Max. meetsnelheid ...................: 2,5 metingen per seconde, d.w.z. 5 metingen in 2 s Bedrijfstemperatuur (omgeving van het meetapparaat) .............: 0°C tot +50°C (32°F tot 122°F) Opslagtemperatuur ..................: -10°C tot +60°C (14°F tot 140°F, batterij verwijderd) Relatieve luchtvochtigheid .......: 0 tot 80 %, niet condenserend Temperatuur voor gegaran- deerde nauwkeurigheid............: +23°C ±5 K Temperatuurcoëfficient.............: extra 0,01% van de aflezing +0,03°C (resp. 0,01% van de afle- zing +0,06°F) per K in het bereik van 0°C tot 18°C en van 28°C tot 50°C Weergave "Batterij vervangen"..: " " vanaf minder dan ca. 7,3 V batterijspanning Batterijtype ...............................: NEDA 1604 9V of 6F22 9V (alkaline) Gewicht ....................................: 210 g (met batterij) Afmetingen (L x B x H) .............: 184 x 64 x 30 mm (zonder snoeren)

64Meettoleranties Weergave van de nauwkeurigheid in ±(% van de aflezing + weerga- vefout in Kelvin "K") "K" voor Kelvin staat voor de absolute waarde van een temperatuurverschil of afwijking. Nauwkeurigheid 1 jaar lang bij een temperatuur van +23°C ±5K, bij een rel. luchtvochtigheid van minder dan 80%, niet-condenserend. De opwarmtijd bedraagt 1 minuut Meetbereik Nauwkeurigheid Resolutie Meetapparaat: -200°C tot +200°C ±(0,3%+1K) 0,1°C +200°C tot +400°C ±(0,5%+1K) 1°C +400°C tot +1370°C ±(0,3%+1K) 1°C -328°F tot -200°F ±(0,3%+2°F) 0,1°F -200°F tot +200°F ±(0,5%+2°F) 0,1°F +200°F tot +2498°F ±(0,3%+2°F) 1°F Temperatuursensor TP-K01 -50°C tot +200°C ±2,2K of ±0,75% -58°F tot 392°F ±3,6K of ±0,75% Een overschrijding van de max. toelaatbare in- gangsgrootheden leidt onder ongunstige omstan- digheden tot beschadiging van het meetapparaat resp. tot levensgevaar voor de gebruiker.
