GEBRUIKSAANWIJZING Bluextreme 1100 Ferplast

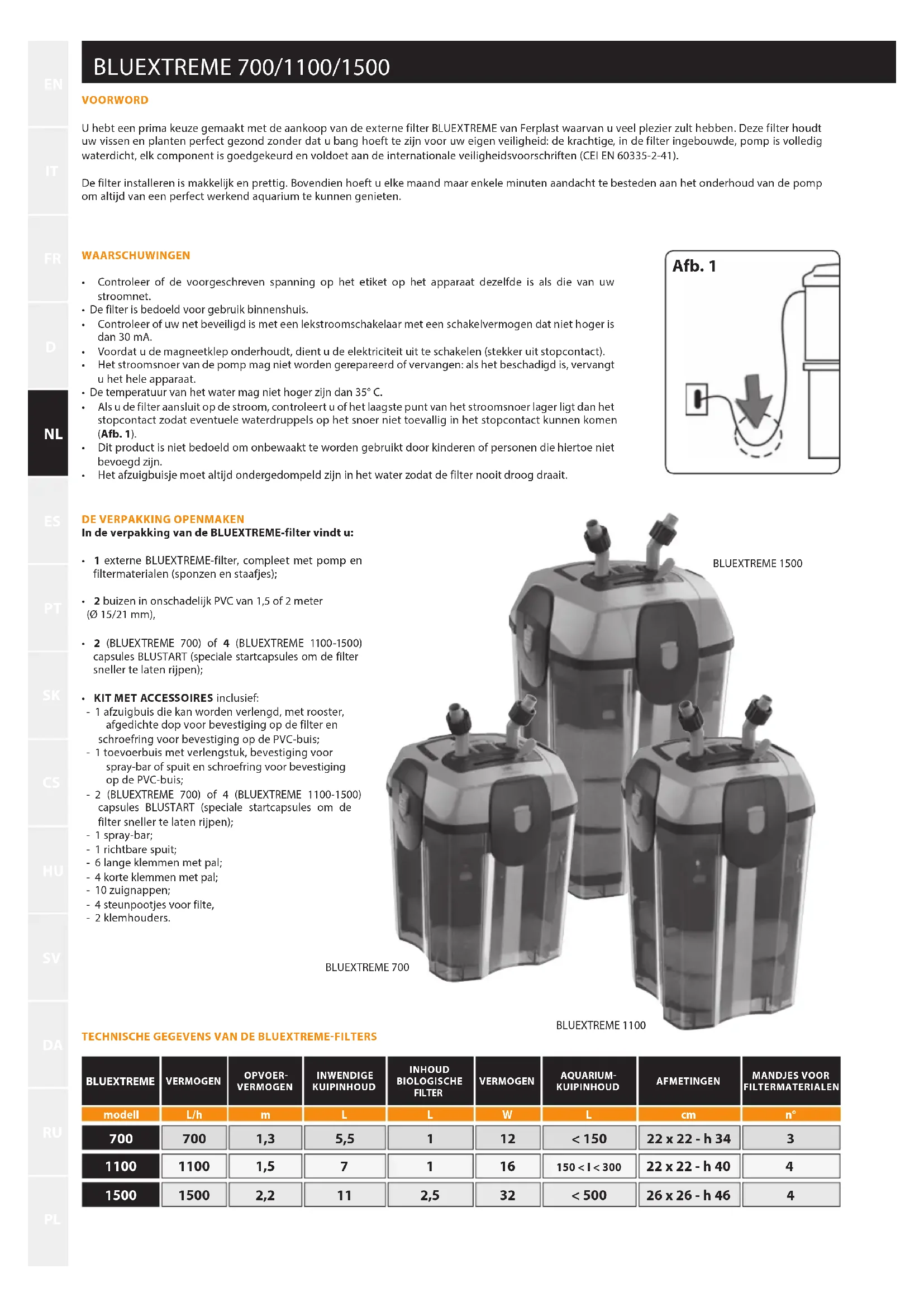

VOORWORD U hebt een prima keuze gemaakt met de aankoop van de externe filter BLUEXTREME van Ferplast waarvan u veel plezier zult hebben. Deze filter houdt uw vissen en planten perfect gezond zonder dat u bang hoeft te zijn voor uw eigen veiligheid: de krachtige, in de filter ingebouwde, pomp is volledig waterdicht, elk component is goedgekeurd en voldoet aan de internationale veiligheidsvoorschriften (CEI EN 60335-2-41). De filter installeren is makkelijk en prettig. Bovendien hoeft u elke maand maar enkele minuten aandacht te besteden aan het onderhoud van de pomp om altijd van een perfect werkend aquarium te kunnen genieten. Afb. 1

• 1 externe BLUEXTREME-filter, compleet met pomp en filtermaterialen (sponzen en staafjes);

• 2 buizen in onschadelijk PVC van 1,5 of 2 meter (Ø 15/21 mm),

• 2 (BLUEXTREME 700) of 4 (BLUEXTREME 1100-1500) capsules BLUSTART (speciale startcapsules om de filter sneller te laten rijpen);

• KIT MET ACCESSOIRES inclusief: - 1 afzuigbuis die kan worden verlengd, met rooster, afgedichte dop voor bevestiging op de filter en schroefring voor bevestiging op de PVC-buis; - 1 toevoerbuis met verlengstuk, bevestiging voor spray-bar of spuit en schroefring voor bevestiging op de PVC-buis; - 2 (BLUEXTREME 700) of 4 (BLUEXTREME 1100-1500) capsules BLUSTART (speciale startcapsules om de filter sneller te laten rijpen); - 1 spray-bar; - 1 richtbare spuit; - 6 lange klemmen met pal; - 4 korte klemmen met pal; - 10 zuignappen; - 4 steunpootjes voor filte, - 2 klemhouders.

• Controleer of de voorgeschreven spanning op het etiket op het apparaat dezelfde is als die van uw stroomnet.

• De filter is bedoeld voor gebruik binnenshuis.

• Controleer of uw net beveiligd is met een lekstroomschakelaar met een schakelvermogen dat niet hoger is dan 30 mA.

• Voordat u de magneetklep onderhoudt, dient u de elektriciteit uit te schakelen (stekker uit stopcontact).

• Het stroomsnoer van de pomp mag niet worden gerepareerd of vervangen: als het beschadigd is, vervangt u het hele apparaat.

• De temperatuur van het water mag niet hoger zijn dan 35° C.

• Als u de filter aansluit op de stroom, controleert u of het laagste punt van het stroomsnoer lager ligt dan het stopcontact zodat eventuele waterdruppels op het snoer niet toevallig in het stopcontact kunnen komen (Afb. 1).

• Dit product is niet bedoeld om onbewaakt te worden gebruikt door kinderen of personen die hiertoe niet bevoegd zijn.

• Het afzuigbuisje moet altijd ondergedompeld zijn in het water zodat de filter nooit droog draait.

BLUEXTREME: alle kwaliteiten op een rijtje Filterhandgreep Praktische handgreep om de filter te kunnen verplaatsen, ook als deze helemaal is gevuld met water (Afb. A/1). Hendel om de kleppen los te maken Praktische hendel om de kleppen uit het deksel van de filter te kunnen halen voor het onderhoud (Afb. A/2). Opm.: de kleppen kunnen alleen uit het deksel worden gehaald als de hendel rechtop staat. Hendel om de kleppen te openen (safety system) Hendel om de kleppen te openen, te sluiten en de doorstroming te regelen (Afb A/4). Buiskoppelingen met schroefring Praktische koppelingen die 360°(Afb. A/7) kunnen worden gericht en met de schroefring stevig op de buis worden vastgemaakt (Afb. A/3). Kleppen Het kleppenelement kan gemakkelijk uit het deksel worden gehaald met een hendel en bevat alle waterkleppen (Afb. A/10). Opm.: als de kleppen uit het deksel worden gehaald, blokkeert een speciaal systeem de hendel om de kleppen te openen zodat deze niet toevallig kunnen worden geopend en er geen water uit kan wegvloeien. Sluitingen 4 sterke sluitingen op het deksel en de filterkuip (Afb. A/5). Met een speciale knop blokkeert u het systeem als het gesloten is zodat het niet toevallig kan worden geopend (Afb. A/6). Opm. Rood: sluiting geblokkeerd; Groen : sluiting gedeblokkeerd. Dichting op de kuip Een speciale dichting in EPDM-rubber garandeert een lekvrij deksel op de kuip (Afb. A/8). Dichting op de voorkamer Een speciale dichting in expansie-EPDM met gesloten cellen garandeert doorstroming van het water vanaf de filterinlaat tot op de bodem van de kuip zonder andere omwegen (Afb. A/9). Mandje voor staafjes Handig mandje voor de biologische-filterstaafjes. In deze positie werken de staafjes optimaal (Afb. B/1). Waterbuis In de kuip ingebouwde buis voor een directe doorstroming van het water naar de bodem van het aquarium (Afb. B/2). Mandjes voor filtermaterialen Handige mandjes voor verschillende sponzen die ook aan andere materialen kunnen worden aangepast (Afb. B/3). Met de speciale verstelbare handgrepen zitten deze mandjes altijd vast tegen de wand van het aquarium, zodat er geen water rondom de sponzen kan (Afb. B/4). Alle filtermaterialen kunnen worden vervangen door andere zoals BLUFIBRE (perlon voor mechanische filter), actieve koolkorrels BLUCARBON en zeoliet BLUZEOLITE (adsorberend materiaal) of andere materialen; verstop de filter echter niet met te veel materiaal. Afzuigbuis Speciale buis die het water in het aquarium opzuigt en in de lengte kan worden versteld (Afb. C/6). Bij de buis hoort een rooster zodat er geen blaadjes of vissen in de filter (Afb. C/7) kunnen komen en een opening met bevestigingsdop (Afb. C/8). De schroefring garandeert bovendien een veilige bevestiging op de PVC-buis. PVC-buis Speciale buis in PVC met een diameter van 15/21 mm, voorgesneden in 2 stukken van 2 meter. Afb. A

Afb. C 1 Spraybar 2 L-koppeling 3 Koppeling zonder dop 4 Schroefring voor bevestiging op PVC-buis 5 Richtbare spuit 6 Stelbuis voor afzuiging 7 Rooster 8 Lekvrije dop voor bevestiging op filter 9 Koppeling met dop

1 Filterhandgreep2 Hendel om de kleppen los te maken3 Schroefringen4 Hendel om de kranen te openen, te sluiten en de doorstroming te regelen.5 Sluiting6 Veiligheidsknop op sluiting7 Buiskoppeling waterinlaat en -uitlaat8 Dichting op de kuip9 Dichting op voorkamer10 Kleppen

Afb. B 1 Mandje voor staafjes met deksel2 Waterbuis naar kuipbodem3 Mandjes voor filtersponzen4 Afstelbare handvaten voor mandjes5 inhoud6 Steunpootjes

Het aquarium inrichten

• Richt het aquarium in volgens de aanwijzingen van de verkoper of in de bijbehorende handleiding.
• Als u een aquarium met tropische zoetwatervissen inricht, raden wij u in elk geval aan de bodem te bedekken met een dun laagje bemeste kiezelsteentjes zoals (vruchtbare onderlaag).
• Vul de kuip met water (wij raden aan dit te doen met 50% kraanwater en 50% gedemineraliseerd water voor aquariums, ook al kunnen deze hoeveelheden variëren afhankelijk van de kenmerken van uw kraanwater).• Stel vervolgens de verwarmingstemperatuur in voor de vissen en planten die u hebt gekozen.Installeer de externe filter zoals hieronder uiteengezet:(inclusief het plaatsen van de BLUSTART tabletten)• Doe de planten pas na 24 uur in het water in de kuip zodat het water reeds op temperatuur is gekomen (voor tropische aquariums met zoetwater is de gemiddelde temperatuur bijv. Ongeveer 25-26°C).• Voordat u de vissen in het aquarium zet, wacht u 10-12 dagen en in elk geval totdat de filter gerijpt is. Wij raden bovendien aan de waterkenmerken van uw aquarium te controleren met de MULTISTICK TESTER. Uw aquariumverkoper zal u bovendien ook informatie verstrekken over de temperatuur, de waterhardheid, enzovoort die geschikt zijn voor de vissen en planten die u in uw aquarium hebt gezet. Controleer deze waarden regelmatig. Zodra u de vissen in het water hebt gezet, doet u de capsules BLUSTART die bij de filter horen in de filter (1 in 700 en 2 in 1100 en 1500) op de bodem van de filterkuip (dit gaat makkelijk via de buis, Afb. D).
• Tijdens de rijpingsperiode van de filter doet u dagelijks een kleine dosis droog voer in het water: dit bevordert de bacterievorming. De filter klaarmaken en installeren

• Plak de vier steunpootjes op de bodem van de filterkuip (Afb. B/6).
• Zet de BLUEXTREME-filter lager dan het aquarium (als u de filter ernaast wenst te zetten, kunt u dit doen nadat u de filter hebt opgestart). Alle onderstellen van Ferplast zijn uitgerust voor de filters en de nodige buizen. Opm.: de afstand vanaf het steunvlak van de filter tot aan het punt waarop de buizen in het aquarium gaan, mag niet meer bedragen dan 160 cm.• Steek de kleppen in hun zitting, zet de hendel naar onder en controleer of de regelhendel op GEDEBLOKKEERD staat.• Haal het deksel van de filterkuip met behulp van de sluitingen (zet eerst de vier veiligheidsknoppen naar boven, van rood op groen, Afb. E) en controleer of de filtermaterialen goed zitten; leg 1 (700) of 2 (1100- 1500) capsules BLUSTART op de bodem van de filterkuip (dit gaat makkelijk via de buis. Sluit de filter dan, zet het deksel erop, sluit het met de vier sluitingen en blokkeer het met de veiligheidsknoppen. Opm.: maak de sluitingen niet afzonderlijk vast, maar maak telkens twee sluitingen tegelijkertijd vast (eerst het ene koppel en dan het andere aan de andere kant). Monteer het deksel goed op de filterkuip zodat de waterstroom tussen de ingang en de uitgang nergens wordt onderbroken (Afb. F). Controleer ook of er nergens sporen van vuil of vreemde voorwerpen op de rubber dichtingen onder het deksel zitten.• Plaats de aan- en afvoerbuizen in het aquarium door ze stevig vast te zetten met de geschikte accessoires (Afb. G). Opm.: de FERPLAST aquariums zijn uitgerust met zittingen voor de buizen (Afb. H). - Op de CAYMAN, DUBAI en CAPRI modellen, zitten op de achterkant van het deksel breekpluggen die gemakkelijk los kunnen worden gemaakt. - Op de STAR modellen kunnen de achterste luchtrooster gemakkelijk los worden gemaakt om de buizen erdoor te steken.• Wij raden u aan om de toevoer- en afzuigeenheden in de twee achterste hoeken te plaatsen, tegenover elkaar zodat er geen directe stroming tussen de twee leidingen kan zijn. Een directe stroming tussen de toevoer en afzuiging is niet goed voor de werking van het aquarium. Opm.: in het CAYMAN 60 aquarium is niet genoeg ruimte en kunt u de ‘C’-koppelingen niet in de linkerhoek van het aquarium aanbrengen; wij raden aan in dit geval de afzuiging rechts en de toevoer links te leggen waarbij u deze laatste rechtstreeks bedient met de PVC-buis.AFZUIGBUIZEN Plaats de ‘C’-koppeling met de dop (Afb. C/9) op het aquarium en maak er de halftransparante buis op vast naar de binnenkant van het aquarium toe; steek er nu de buis in waarmee u de lengte ervan verstelt (Afb. C/6), maar plaats eerst het rooster op de bodem vast. Regel vervolgens de stand van het rooster in het aquarium zodat het ongeveer 3-4 cm van de bodem van de kuip zit.TOEVOERBUIZEN Plaats de koppeling zonder dop op het aquarium (Afb. C/3) en maak er volgens uw eigen vereisten de L-koppeling aan vast met of zonder het verlengstuk (Afb. C/2). Vervolgens kunt u er een spray-bar (Afb. C/1) of 360° richtbare spuit (Afb. C/5) op aankoppelen. Steek de flexibele buizen op de buiskoppelingen van de filter en de toevoer en afzuiging, maar draai de richtingen niet om (IN van de filter naar de afzuiging, OUT van de filter naar de toevoer, Afb. F). Steek de schroefringen op hun plaats en zet de buizen ermee vast. Opm.: snijd de flexibele buizen recht af op de goede lengte; maak ze vast zonder er bochten of lussen in te leggen (op deze manier bevestigt u ook de filter beter en stroomt het water er beter door). Afb. F INOUT Afb.D BLUSTART Afb. E GEDEBLOKKEERDGEBLOKKEERDBuis aansluiting (interne) Afb. G Oplossing B

A (x 4) C (x 2)B (x 2) Buis aansluiting (externe)

Onderdelen en accessoires Elk deel van de BLUEXTREME-filter kan makkelijk worden vervangen. De onderdelen vindt u in de winkel waar u de filter gekocht hebt. Deze winkels bieden bovendien ontelbare accessoires van Ferplast aan die voortdurend vernieuwd worden en nuttig zijn om uw aquarium aan te passen aan uw gewijzigde behoeftes. Gebruik alleen originele onderdelen van Ferplast zodat u altijd zeker kunt zijn van een goed werkend en veilig product. De garantie vervalt als u andere onderdelen gebruikt. Garantie Ferplast verleent een garantie voor de BLUEXTREME-filter en alle componenten en accessoires ervan met de beperkingen die voorzien zijn in de onderhavige garantievoorwaarden en in de geldende wettelijke garantiebepalingen. De garantie geldt alleen voor fabricagefouten en omvat kosteloze reparatie of vervanging. De garantie geldt niet voor schaden en/of defecten die veroorzaakt zijn door onoplettendheid, slijtage, overtreding van de gebruiks- en veiligheidsvoorschriften die in de onderhavige handleiding staan, ongevallen, ombouwen, oneigenlijk gebruik, verkeerde reparatie, aankoop zonder aankoopbon. Filtermaterialen in het algemeen, de sponzen en de dichtingen zijn niet in de garantie inbegrepen.

1 Mandje voor staafjes2 Adsorberende spons3 Fijne spons4 Grove spons Afb. I

Onderhoud Belangrijk: voordat u de filter onderhoudt, schakelt u de elektriciteit uit (stekker uit stopcontact).Onderhoud de filter regelmatig, minstens om de 3-4 weken en in elk geval als u merkt dat er minder water door stroomt.Voor het onderhoud:

• sluit de kleppen met de hendel (Afb. I/5a);
• haal de stekker uit het stopcontact.
• na enkele seconden haalt u de kleppen eruit met de hendel om de kleppen los te makenis (Afb. I/5b);
• draag de filter naar de plaats waar u deze wil reinigen met behulp van het handvat dat hiervoor bestemd is (Afb. I/5c);
• open de filter met de sluitingen (vergeet niet de veiligheidsknoppen naar boven te zetten);
• haal het mandje met de staafjes eruit (Opm.: was het biologische filtermateriaal niet zodat ze hun actieve bacteriën niet verliezen);
• spoel de sponzen voor de mechanische en adsorberende filtering; haal ze eruit met de handvaten op de mandjes : - de mechanische filtersponzen moeten minstens om de zes maanden worden vervangen. Gebruik hiervoor uitsluitend originele BLUMEC sponzen; - een adsorberende filterspons is na 2 of 3 weken uitgewerkt. Wij raden u dus aan om deze te vervangen door een nieuwe BLUCLEAR spons of dezelfde spons in de filter te laten zitten voor een mechanische werking; in elk geval moet de spons om de zes maanden worden vervangen. - de adsorberende spons kan ook worden vervangen door andere materialen actieve koolkorrels BLUCARBON of zeoliet BLUZEOLITE (bij voorkeur in het speciale zakje). - tijdens behandelingen met geneesmiddelen dient u de spons uit de filter te halen (zodat de behandelingsmiddelen optimaal kunnen werken). Na een behandelingsperiode is het beter een nieuwe spons in de filter te doen.
• reinig minstens om de 3 - 4 maanden de rotor en de as van de filterpomp: - haal het dekseltje van de pomp (duw het lipje in de richting van de rotor en haal tegelijkertijd de rotor eruit (Afb. I/6a-b); - haal de rotor en de as eruit en reinig deze met een zacht borsteltje en lauw water (zonder reinigingsproducten of schurende middelen te gebruiken); - monteer de pomp opnieuw met de handelingen in de omgekeerde richting en zorg ervoor dat het keramieken asje goed in de bijbehorende bus zit (handel voorzichtig want het materiaal van de as is bijzonder breekbaar).
• Monteer de filter opnieuw; steek de filtermaterialen er in de goede volgorde weer in: de blauwe grove spons onderaan, de blauwe fijne spons in het midden (alleen voor 1100 en 1500), spons met actief kool bovenaan, mandje met staafjes boven.
• Breng de filter in de buurt van het aquarium en steek de kleppen op hun plaats. Let op: als er water in de interne kap zit, laat u dan voordat u het in het filter doet, het water eruit lopen door de kap over te hellen.
• Als u alles goed hebt gedaan, zal de filter gewoon opnieuw starten als u de kleppen opent en de stroom weer aan zet. Als om de ene of de andere reden de filter niet start, herhaalt u de procedure van de paragraaf ‘De filter opstarten’.Andere onderhoudswerkzaamheden :
• Dichtingen: om de filter perfect lekvrij te houden, raden wij aan de pakkingen minstens 1 keer per jaar te vervangen met de speciale pakkingenkit van Ferplast.
• Reinig regelmatig het afzuigrooster en controleer altijd of het niet verstopt is.

• Reinig regelmatig de flexibele buizen zodat algen of ander vuil de doorlaatopeningen niet kunnen verstoppen. De filter opstarten (self-priming systeem) 1 Controleer of de hendel om de kranen te openen, in de gesloten stand staat. 2 Open de dop op het afzuigingsgedeelte en giet er een glas water in (ongeveer 150 cc). 3 Sluit de dop goed en open de kleppen op de filter met de hendel. Op deze manier start het systeem automatisch op.4 Steek de stekker nu in het stopcontact om de filter aan te zetten.5 Regel met de hendel de hoeveelheid doorstromend water. Opm.: controleer nu onmiddellijk of de filter nergens lekt. Controleer na enkele draaiuren of de filter goed werkt en controleer opnieuw of er nergens lekken zijn. Als het water niet vlot in de buis stroomt, controleert u de aansluitingen op de buis en of deze nergens verstopt of gebogen is. U laat eventuele lucht uit de filter door er zachtjes mee te schudden. 150 ccBLUEXTREME 700/1100/1500
