GEBRUIKSAANWIJZING Quattro VICTRON ENERGY

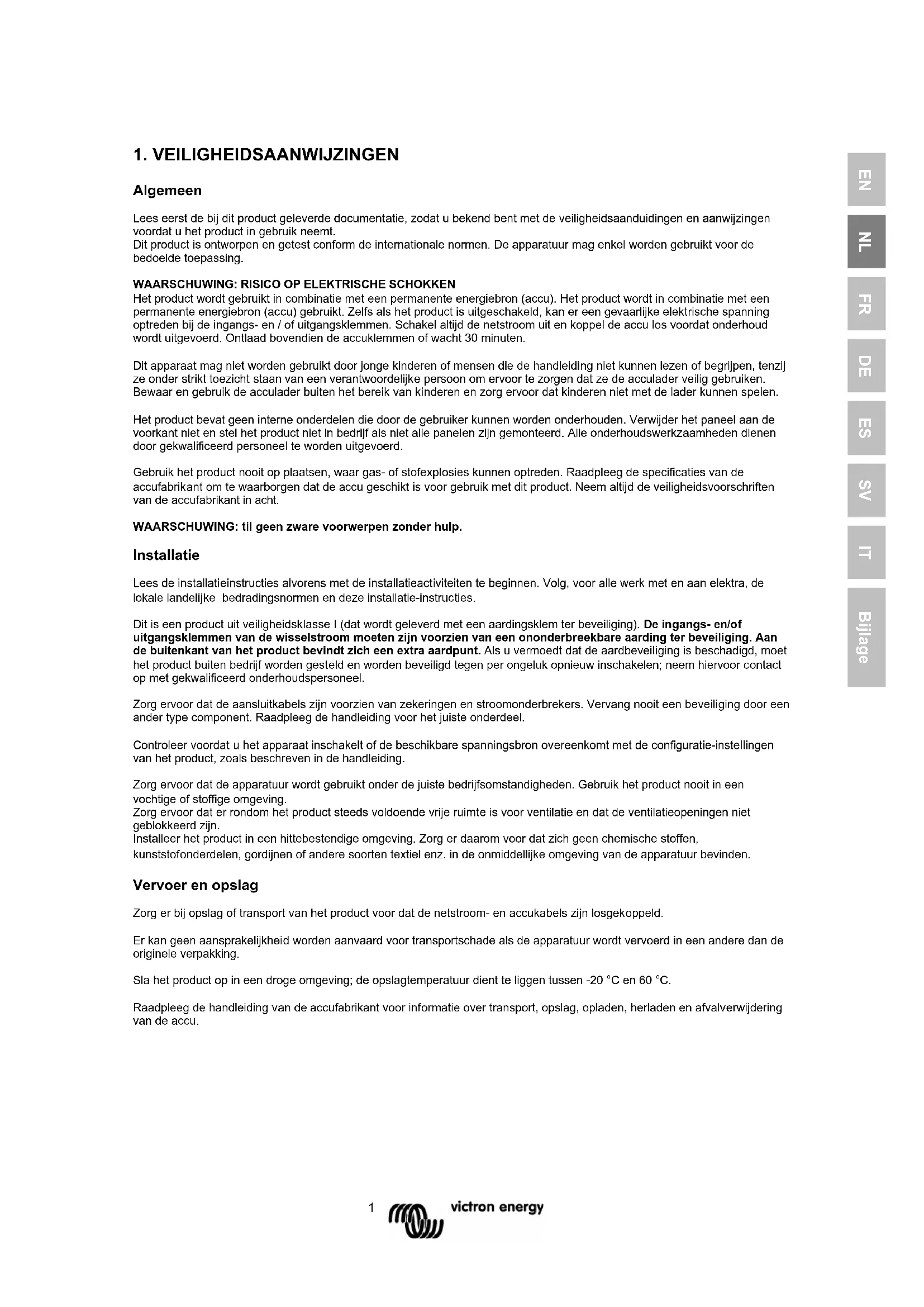

1. VEILIGHEIDSAANWIJZINGEN

Algemeen

Lees eerst de bij dit product geleverde documentatie, zodate u bekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u het product in gebruik neemt.
Dit product is ontworpen en getest conform de internationale normen. De apparatuur mag enkel worden gebruikt voor de bedoelde toepassing.

WAARSCHUWING: RISICO OP ELEKTRISCHE SCHOKKEN

Het product wordt gebruikt in combinatie met een permanente energiebron (accu). Het product wordt in combinatie met een permanente energiebron (accu) gebruikt. Zelfs als het product is uitgeschakeld, kan er een gevaarlijke elektrische spanning optreden bij de ingangs- en / of uitgangsklemmen. Schakel altijd de netstroom uit en koppel de accu los voordat onderhoud worden uitgevoerd. Ontlaad bovendien de accuklemenm of wacht 30 minutes.

Dit apparaat mag Niet worden gebruikt door Jonge kinderen of mensen die de handleiding Niet kunnen lezen of begrijpen, tenzij ze onder strikt toezicht staan van een verantwoordelijke persoon om ervoor te zorgen dat ze de acculader veilig gebruiken. Bewaar en gebruik de acculader buien het bereik van kinderen en zorg ervoor dat kinderen Niet met de lader kunnen spelen.

Het product bevat geen interne onderdelen die door de gebruiker kannen worden onderhonden. Verwijder het paneel aan de voorkant Niet en stel het product Niet in bedrijf als nicht alle panelen zijn gemonteerd. Alle onderhoudswerkzaamheden dienen door gekwalificeerd personeel te worden uitgevoerd.

Gebruik het product nooit opplaaten, waar gas- of stofexplosies hunnen optreden. Raadpleeg de specifieaties van de accufabrikant om te waarborgen dat de accu geschikt is voor gebruik met dit product. Neem altijd de veiligheidsvoorschriften van de accufabrikant in acht.

WAARSCHUWING: til geen zware voorwerpen zonder hulp.

Installatie

Lees de installmenteinstrcties alvorens met de installationeactiviteiten te beginnen. Volg, voor alle werk met en aan elektra, de lokale landelijk bedrangdingsnormen en deze installmente-instructions.

Dit is een product uit veilgheidsklasse I (dat worden geleverd met een aardingsklem ter beveiliging). De Ingangs- en/ofuitgangsklemmen van de wisselstroom要去en zichen van een ononderbreekbare aarding ter beveiliging. Aan de buitenkant van het product bevindt zich een extra aardpunt. Als u vermoedt dat de aardbeveiliging is beschadig, moet het product buiten bedrijf worden gesteld en worden beveiligd gegen per ongeluk opnieuw inschaken; neem hiervoor contact op met gekwalificeerd onderhoudsponeeel.

Zorg ervoor dat de aansluitkabels zich voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beveiliging door een ander type component. Raadpleeg de handeiding voor het juiste onderdeel.

Controller e vordat u het apparaat inschakelt of de beschikbare spanningsbron overeenkomt met de configuratie-instellen van het product, zoals beschreiben in de handleiding.

Zorg ervoor dat de apparatuur worden gebruikt onder de juiste bedrijsomstandigheden. Gebruik het product nooit in een vochtige of stoffige omgeving.

Zorg ervoor dat er rondon het product steeds voldoende vrij ruimte is voor ventilatie en dat de ventilatieopeningen net geblokkeerd+zijn.

Installer het product in een hittebestendige omgeving. Zorg erkaarom voor dat zich geen chemische stoffen, kunststoffonderdelen, gordijnen of andere soorten textiel enz. in de onmiddelijkke omgeving van de apparatuur bevinden.

Vervoer en opslag

Zorg er bij opslag of transport van het product voor dat de netstroom- en accukabels zijn losgekoppeld.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade als de apparatuur worden vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur dient te liggen:tussen -20^ en 60^

Raadpleeg de handleiding van de accufabrikant voor informatie over transport, opslag, opladen, herladen en afvalverwijdering van de accu.

2. BESCHRIJVING

2.1 Algemeen

De basis van de Quattro is een zeer krachtige sinusomvormer, acculader en omschakelautomaat in een compacte behuizing. Daarnaast heeft de Quattro een groot aantal vaak uneke mogelijkheden:

Twee AC-ingangen; geintegreerd overschakelsystemtussen walstroom en aggregaat

De Quattro hebts twee AC-ingangen (AC-in-1 en AC-In-2) om twee onafhankelijk spanningsbronnen aan te kuren sluiten. Bijvoorbeeld twee aggregaten of een netvoeding en een aggregaat. De Quattro kiest automatisch de ingang, waar spanning beschikbaar is.

Als er spanning beschikbaar is op beiden ingangen, kiest de Quattro de AC-in-1-ingang, waarop normal gesproken de voeding is aangesloten.

Twee AC-uitgangen

Naast de gebruikelijkke ononderbroken uitgang (AC-out-1), is er een extra uitgang (AC-out-2) beschikbaar die aansluiting van de belasting verbreekt wanner de accu in bedrijf is. Voorbeeld: een elektrische boiler die enkel in bedrijf mag+zijn als het aggregaat draait of er walstroom beschikbaar is.

Automatisch en onderbrekingsvrij omschakelen

In geval van een netspanningsstoring of als het aggregaat worden uitgeschakeld, za de Quattro overschakenen op omvormerbedrij en de voeding van de aangesloten apparaten overnemen. Dit gaat zo snel dat computers en andere elektronische apparaten ongestoord blijven functioneren (Uninterruptible Power Supply of UPS-functionaliteit). Dit maakt de Quattro zeer geschikt als noodstroomsystem in industrielle en telecommunicatietoepasseningen.

Nagenoeg onbegrensd vermogen dankzij parallelschakeling

Tot 6 Quattro's kennen parallel worden geschakeld. Zo kan met zes 48/10000/140 eenheden bijvoorbeeld eenuitgangsvermögen van 54kW / 60kVA met 840 A laadvermögen worden bereikt.

Driefaseschakeling

Drie eenheden kannen worden geconfigureerd voor driefase-uitgang. Maar dat is nog nicht alles: tot 6 sets van drie eenheden kannen parallel worden geschakeld voor een omvormervermogen van 162kW / 180kVA en een laadcapaciteit van meer dan 2500 A.

PowerControl - Maximaal benutten van beperkte walstroom

De Quattro kan enorm veel laadstroom leveren. Dat betekent een zware belasting voor de walaansluiting of het aggregaat. Voor beiden AC-ingangen kan waarom een maximale stroom worden ingesteld. De Quattro houdt dan rekening met andere stroomverbruikers en gebruikt voor het oplenen enkel de stroom die nog "over" is.

• Ingang AC-in-1, waarop meestal een aggregaat is aangesloten, kan met DIP-schakelaars, met VE.Net of met een pc worden ingesteld op een vast maximum, zDat het aggregaat nooit overbelast worden.

• Ingang AC-in-2 kan worden ingesteld op een vast maximum. In mobiele toepassingen (schemen, voertuigen) zal darüber meanst aan variabele instelling via het Multi Control Panel worden geselecteerd. Op deze manier kan de maximumstroom heel eenvoudig worden aangepast aan de beschikbare walstroom.

PowerAssist - Doe mer met uw aggregaat en walstroom: met de "meehelp"-functie van de Quattro

De Quattro werkkt parallel aan het aggregaat of de walstroom. Een stroomtekort worden automatisch gecompenseerd: de Quattro verbruikt extra stroom van de accu en helpt zo mee. Het te veel aan stroom worden gebruikt om de accu weer op te laden.

Drie programmebare relais

De Quattro is voorzien van 3 programmeerbare relais. De relais könnenECHT voor allerlei andere toepassingen worden geprogrammeerd, bijvoorbeeld als startrelais voor een aggregaat.

Programmerbare analoge/digitale ingangs/-uitgangspoorten

De Quattro is voorzien van 2 analoge/digitale ingangs-/uitgangspoorten.

Deze poorten können worden gebruikt voor meertere doeleinden. Een toepassing is communicatie met het BMS of een lithiumionaccu.

Frequentiewisseling

Als zonneomvormers zijn aangesloten op de uitgang van een Multi of Quattro wordt het teveel aan zonne-energie gebruikt om de accu's weeop te laden. Zodra de absorptiespanning is bereikt, schaken de Multi of Quattro de zonneomvormer uit door de uitgangsfrequentie met 1 Hz aan te passen (bijvoorbeeld van 50Hz naar 51Hz ).Zodra de accuspanning ieis gedaal, keert de frequentie terug maar normal en worden de zonneomvormers weer gestart.

Ingebouwde accumulator (optioneel)

De ideale oplossing als Multi's of Quattro's onderdeel uitmaken van een hybride systeem (dieselaggregaat, omvormer/laders, opslagaccu en alternatieve energie). De ingebouwde accumonitor kan zo worden ingesteld dat deze het aggregaat start en stopt:

• Start van een Vooringesteld % van het ontladingsniveau en/of
• start (met een voortingestelde vertraging) bij een voortingestelde accuspanning en/of
• start (met een voortingestelde vertraging) bij een voortingesteld belastingsniveau.
• Stop bij een Vooringestelde.accuspanning of
• stop (met een Vooringestelde vertraging) nadat de bulklading is voltooid en/of
• stop (met een Vooringestelde vertraging) bij een Vooringesteld belastingsniveau.

Zonne-energie

De Quattro is uiterst geschikt voor zonne-energietoepassingen. Deze kan worden gebruikt voor het bouwen van autonome systemen alsmede van netgekoppelde systemen.

Noodstroom of autonoom bedrijf bij stroomultval

Woningen of gebouwen voorzien van zonnepanelen of eenkleine warmtekrachtcentrale (een stroomopwekkende centrale verwarmingsketel) of andere duurzame energiebronnen hebben in potente een autonome energievoorziening, waarmee essentiele apparatuur (CV-pompen, koelkasten, vriezers, internetaansluitingen) in bedrijf kan worden gehoudenijdens een stroomuitval. Een probleem hierbij is erchter dat netgekoppelde zonnepanelen en/of kleine warmtekrachtcentrales uittvallen zodia de stroom uittval. Met een Quattro en accu's kan dit probleem op eenvoudige wijze worden opgelost: de Quattro kan de netvoedingijdens een stroomuitval verrangen. Als de duurzame energiebronnen Meer vermogen dan nodig produeren, za de Quattro het teveel gebruiken om de accu's op te laden; in het geval van een tekort zal de Quattro extra stroom via de acu-energiebronnen leveren.

Programmeerbaar met DIP-schakelaars, VE.Net-panele of pc

De Quattro wird gebruisklaar geleverd. Drie eigenschappen staan ter beschikking om, indien gewenst, bepaalde instellenen te kuren wizzig:

• De meest belangrijke instellenen (inclusief parallel bedrijf van tot drie apparaten en 3-fasebedrijf) kan heel eenvoudig met Quattro DIP-schakelaars worden gewijzigd.
• Alle instellenen, met uitzondering van het multifunctionele relais, hunnen worden gewijzigd met een VE.Net-panel.
• Alle instelligen können worden gewijzigd met een pc en gratis software die kan worden gedownload op unsere website www.victronenergy.com

2.2 Acculader

Adaptieve 4-traps laadkarakteristieken: bulk - absorptie - druppel - opslag

Het adaptieve accubeheersystem, aangedreven door een microprocessor, kan worden ingesteld op verschillende soorten accu's. De adaptieve functie past het laadproces automatisch aan aan het accugebruik.

De juiste hoeveelheid lading: variabele absorptietijd

Bij geringe ontlading van de accu wordt de absorptie kort gehonden om overlading en overmatige gasvorming te voorkomen. Na een diepe ontlading wordt de absorptietijd automatisch verlangd om de accu volledig op te laden.

Schade door overmatige gasvorming beperken: met de BatterySafe-modus

Als, om de laadtijd te verkorten, wordt gekozen voor een hoge laadstroom in combinatie met een hoge absorptiespanning, dan wordt schade door overmatige gasvorming voorkomen door de stijgingssnelheid van de spanning automatisch te beperken als de gasvormingsspanning is bereikt.

Minder onderhoud en veroudering als de accu Niet worden gebruikt: met de opslag-modus

De opslag-modus wordt geactiveerd als de accu gedurende 24 aur nicht wordt ontladen. In de opslag-modus wordt de open spanning verminderd tot 2,2 V/cele (13,2 V voor 12 V-accu) om gasvorming en corrosie van de positieve platen tot een minimum te beperken. Een keer per week wordt de spanning opnieuw verhoogd tot absorptieniveau om de accu weeer bij te laden'. Dit voorkomt stratificatie van het elektrolyt en sulfatering, de hoofdoorzaak van voortijdig falen van de accu.

Twee DC-uitgangen om twee accu's op te laden

De hoofd-DC-aansluitklem kan de volledige uitgangsstroom leveren. De tweede uitgang, bedoeld voor het opladen van een startaccu, is beperkt tot 4 A en hebent een ie's lagere uitgangsspanning.

Langere levensduur van de accu: door temperatuurcompensatie

De temperatuursensor (meegeleverd met het product) dient om de laadspanning te verminderen als de acutemperatuur stijgt. Dit is vooral belangrijk voor onderhoudsvrije accu's die anders möglichuk uitrogen door overlading.

Accuspanningsdetectie: de juiste laadspanning

Het spanningsverlies door de kabelweerstand kan worden gecompenseerd door gebruik te makev van de spanningsdetectievoorziening om de spanningrechtstreek op de DC-bus of op de aansluitklemmen van de accu te konnen meten.

Meer over accu's en opladen

In ons boek "Altijd Stroom" kunt umeer lezen over accu's en het opladen van accu's. Het is gratis verkrijgbaar op once website (zie www.victronenergy.com -> Support -> Technische Informatie). Voor meer informatie over adaptief opladen die Technische Informatie op once website.

2.3 Eigen verbruik - zonne-energie-oplagsystemen

Als de Multi/Quattro worden gebruikt in een configuratie, waarin deze energia teruggeeft aan het elektriciteitsnet, moet conformiteit met de netcode möglichk zijn door de netcode van het land, waarin deze worden gebruikt, in te stellen via VEConfiguire.

Op deze manier kan de Multi/Quattro aan de plaatselijke voorschriften voldoen.

Zodra de code is ingesteld, is een wachtwoord vereist om de netcodeconformiteit uit te schakelen of de met de netcode samenhangende parameters te wijzigen.

Als deplaatselijke netcode Niet worden ondersteund door de Multi/Quattro, dient een extern gecertificerd interface-apparaat te worden gebruikt om de Multi/Quattro op het elektriciteitsnet aan te sluiten.

De Multi/Quattro kan ook worden gebruikt als bidirectionele omvormer in parallel bedrijf met het elektriciteitsnet, geintegreerd in een door de klant ontworpen system (PLC of ander system) dat de regellus en meting van het elektriciteitsnet verzorgt, zie http://www.victronenergy.com/live/system_integration:hub4_grid_parallel

Speciale aantekening voor Australische klanten: De IEC62109.1-certificatie en de Clean Energy Council (CEC)-goedkeuring voor off-grid-gebruik gelden NIET voor installations die aangesloten zijn op het elektriciteitsnet. De additionele IEC 62109.2 en AS 4777.2.2015 zijn vereist, voordat een system dat aangesloten is op het elektriciteitsnet, geimplementeerd kan worden. Raadpleeg de website van de Clean Energy Council voor de huidige goedkeuringen.

3. BEDIENING

Als de schakelaar op "on" worden gezet, is het apparaat volledig fonctioneel. De omvormer worden ingeschakeld en de led "inverter on"Gaat branden.

Als er op de "AC-in"-aansluiting spanning wordt aangesloten, za deze, als de waarde binnen de specificaties valt, worden doorgeschakeld aan de "AC-out" aansluiting. De omvormer wordt uitgeschakeld, de led "mains on" gaat branden en de lader要去 met opladen. Afhankelijk van de status van de lader gaan de leds "bulk" (bulkading), "absorption" (absorptielading) of "float" (druppelling) branden.

Als de spanning op de "AC-in" -aansluiting worden afgewezen, za de omvormer worden ingeschakeld.

Als de schakelaar op "charger only" worden gezet, za alleen de acculader van de Quattro worden ingeschakeld (als er netspanning beschikbaar is). In deze modus worden de ingangsspanning tevens doorgeschakeld waar de "AC-out"-aansluiting.

OPMERKING: Als alleen de laadfunctie nodig is, moet erop worden gelet dat de schakelaar in de stand "charger only" wordt gezet. Hiermee voorkomt u dat bij het wegvalen van de netspanning de omvormer worden ingeschakeld en uw accu's leeg raken.

3.2 Afstandsbediening

De afstandsbediening is möglichk met een 3-weqschakelaar of met het Multi Control-panel.

Het Multi Control-paneleel heeft een eenvoudige draaiknop, waarmee de maximale stroom van de AC-ingang kan worden ingesteld: zie PowerControl en PowerAssist in hoofdstuk 2.

3.3 Egalisatie en geforceerde absorptie

3.3.1 Egalisatie

Tractie-accu's moeten regelmatig extra worden opgeladen. In de egalisatiemodus gaat de Quattro gedurende een uur met een verhoogde spanning laden (1 V boven de absorptiespanning voor een 12 V-accu, 2 V voor een 24 V-accu) en met een laadstroom die is beperkt tot 1/4 van de ingestelde waarde. De leds "bulk" en "absorption" gaan dan afwisselend knipperen.

De egalisatiemodus levert een hogere laadspanning dan de meeste glikkestroomverbruikers aankunnen. Deze要去enkaarom worden losgekoppeld voordat er extra worden opgeladen.

3.3.2 Geforceerde absorptie

Onder bepaalde omstandigheden kan het wenselijk zijn om de accu voor een bepaaldeijd met een absorptiespanning te laden. In de modus Geforceerde Absorptie gaat de Quattro gedurende ingestelde maximale absorptietijd met de normale absorptiespanning laden. De led "absorption" gaat branden.

3.3.3 Equalisatie of geforceerde absorptie activeren

De Quattro kan zowel via de afstandsbediening als met de schakelaar op het Voorpaneel in deze bevde toestanden worden gebracht. Voorwaarde is wel dat alle schakelaars (op het voorpaneel, de afstandsbediening als op het paneel) in de stand "on" worden gezet en geen enkele schakelaar in de stand "charger only" staat.

Om de Quattro is deze toestand te brengen, moet de onderstaande procedure worden gevolgd.

Als de schakelaar zich nicht in de juiste stand bevindt nadat u deze procedure hebt gevolgd, kan deze eenvoudig eenmalig worden omgeschakeld. Hiermee worden de laadtoestand nicht gewijzigd.

OPMERKING: het omschakelen van "on" waar "charger only" en terug, zoals hieronder beschreven, dient op een snelle manier te gebeuren. De schakelaar要去 worden omgeschakeld dat de middenstand als het ware wordt "overgeslagen". Als de schakelaar ook maar even in de stand "off" blijft staan, loopt u het risico dat het apparaat wordenuitgeschakeld. In dat geval dient u weer bij stap 1 te beginnen. Met name bij gebruik van de schakelaar op het Voorpaneel op de Compact is enige oefening gewenst. Bij gebruik van de afstandsbediening is dit geen probleem.

Procedure:

• Controller of alle schakelaars (bv. op het voorpaneel, op de afstandsbediening of de schakelaar op het afstandspaneel voor zover aanwezig) in de stand "on" staan.
  modus "Float").
  -Activeren:
  a. Zet de schakelaar snel van "on"aar "charger only" en LAST de schakelaar 0,5 tot 2 seconden in deze stand staan
  b. Zet de schakelaar snel weer terug van "charger only" naar "on" en laat de schakelaar 0,5 tot 2 seconden in deze stand staan.
  c. Zet de schakelaar nog eens snel van "on"aar "charger only" en laat de schakelaar in deze stand staan.
• Op de Quattro (en, indien aangesloten, op het MultiControl-panel) gaan nu de drie leds "Bulk", "Absorption" en "Float" 5 keer knipperen.
• Vervolgens gaan de leds "Bulk", "Absorption" en "Float" elk gedurende 2 seconden branden.
  a. Als de schakelaar op "on" worden gezet, verwil de led "Bulk" brandt, schakelt de lader over op egalisatie.
  b. Als de schakelaar op "on" worden gezet, verwijl de led "Absorption" brandt, schakelt de lader over op geforceerde absorptie.
  c. Als de schakelaar op "on" worden gezet nadat de drie leds waar gaan branden, schakelt de lader over op druppelling (Float).
  d. Als de schakelaar Niet is omgezet, blijven de Quattro's in de modus "charger only" en schakelen daarna over op druppellading.

3.4 LED-aanduidingen en hun betekenis

LEDuit
LED knippert
LED brandt

Omvormer

charger

De omvormer is ingeschakeld en levert stroom aan de belasting.

charger

O mains on
Bulk
absorption
O Float

on

charger only

inverter

inverter on

Het nominale vermogen van de omvormer is overschreden. De led "overload" (overbelasting) knippert.

charger

O mains on
Bulk
absorption
O Float

on

charger only

De omvormer isuitgeschakeld door overbelasting of kortsluiting.

charger

O mains on
Bulk
absorption
O Float

on

charger only

De accu is bijna leeg.

charger

O mains on
Bulk
absorption
O Float

on

1 off

charger only

inverter

De omvormer is uitgeschakeld door een te lage accuspanning.

charger

De interne temperatuur bereikt een kritiek niveau.

charger

mains on

Bulk

absorption

Float

on

off

charger only

inverter

inverter on

overload

low battery

temperature

De omvormer is uitgeschakeld door een veel te hoge interne temperatuur.

charger

mains on

Bulk

absorption

Float

on

off

charger only

inverter

inverter on

overload

low battery

temperature

• Als de leds awisselend

knipperen, is de accu bjina leeg en is het nominaal vermogen overschreten.

• Als de leds "overload" en "low battery" tegelijkkertijd knipperen, is er een veel te hoge rimpelspanning bij de accu-aansluiting.

charger

mains on

Bulk

absorption

Float

inverter

inverter on

overload

low battery

temperature

De omvormer is uitgeschakeld door een veel te hoge rimpelspanning bij de accu-aansluiting.

Acculader

charger

mains on

Bulk

absorption

Float

on

charger only

inverter

inverter on

overload

low battery

temperature

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld en de lader bevindt zich in de bulkladingsfase.

charger

mains on

Bulk

absorption

Float

on

off

charger

only

inverter

inverter on

overload

low battery

temperature

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld en de lader werk, maar de ingestelde absorptiespanning is nog nicht bereikt (accubeveiligingsmodus)

charger

mains on

Bulk

absorption

Float

on

only

inverter

inverter on

overload

low battery

temperature

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld en de lader bevindt zich in de absorptieladingsfase.

charger

mains on

Bulk

absorption

Float

on

off

charger

only

inverter

inverter on

overload

low battery

temperature

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld en de lader bevindt zich in de druppellaad-of opslagfase.

charger

mains on

Bulk

absorption

Float

or

off

charger

only

inverter

inverter on

overload

low battery

temperature

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld en de lader bevindt zich in de egalisatiemodus.

Speciale aanduidingen

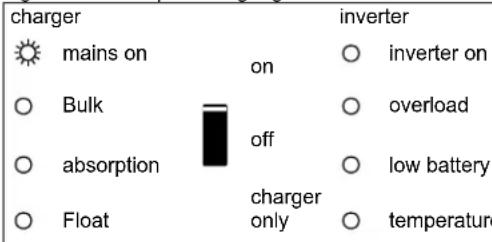

Ingesteld met beperkte ingangsstroom

Treedt alleen op als PowerAssist isuitgeschakeld.

De wisselspanning bij AC1-in-1 of AC-in-2 is doorgeschakeld. De AC-ingangsstroom is gewiek aan de belastingsstroom. De lader worden nu omlaag gestuurd maar O A.

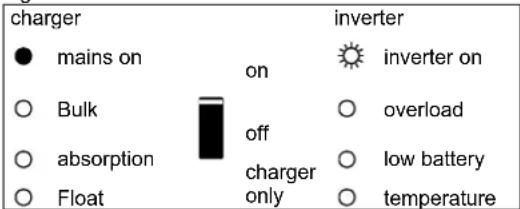

Ingesteldomextra stroom te leveren

De wisselspanning bij AC-in-1 of AC-in-2 is doorgeschakeld, maar de belasting vereistmeer stroom dan het elektriciteitsnet kan leveren. De omvormer worden nu ingeschakeld om extra stroom te leveren.

Voor de新模式 en meest bijgewerkte informatie over de blink-codes raadpleeg de Victron Toolkit-app.
Klik op of scan de QR-code om maar de Victron Support en Downloads/Software-page te gaan.

4. INSTALLATION

Dit product mag uitsluitend worden geinstalleerd door een gekwalificeerde elekromonteur.

4.1 Locatie

De Quattro dient in een droge, goed geventileerde ruimte te worden geinstalleerd, zo zich möglich bij de accu's. Rondom het apparaat dient een vrij ruimte van tenminste 10 cm voor koeldoeleinden aanwezig te+zijn.

Een veel te hove omgevingstemperatuur heeft de volgende consequenties:

-kortere levensduur

• lagere laadstroom
• lager piekvermögen of volledige uitschakeling van de omvormer.

Plaats het apparaat nooit direct boven de accu's.

De Quattro is geschikt voor wandmontage. Een stevig oppervlak, geschikt voor het gewicht en de afmetingen van het product要去 beschikkaar zijn (bijv. beton of bakstenen). Voor de montage bevat de behuizing aan de achterkant een haak en twee gaten (zie bijlage G). Het apparaat kan horizontaal of verticaal worden geplaatst. Voor een optimale koeling worden de voorkeur gegeven aan verticale plaatsing.

OPGELET

Bij het integregeren van omvormer/acculaders met aggregaten in een enkele behuizing (hybride aggregaten) is het gebruik van schoksteunen verplicht. Ze matigen het risico op schade aan de omvormer/acculader door de werkingsnergie van het aggregaat te absorberen, op die manier de levensduur van het onderdeel verlangend. Belangrijkste criteria voor het selecteren van schoksteunen omvatten:

• Selectie is gebaseerd op het te isoleren specifieke trillingsfrequentiebereik van het aggregaat.
  De schoksteunen moeten het gewicht van het materiaal dragen zonder de functionaliteit te verminderen.

De afstand:tussen de Quattro en de accu dient zo Klein mogelijk te+zijn om het spanningsverlies via de accukabels tot een minimum te beperken.

Installer het product in een hittebestendige omgeving.

Zorg erkaarom voor dat zich geen chemische stoffen

kunststoffonderdelen, gordijnen of andere soorten textiel enz. in de

onmiddellijke omgeving bevinden.

De Quattro heeft geen interne DC-zekering. De DC-zekering dient

buiten de Quattro te worden geinstalleerd.

4.2 De accukabels aansluiten

Om het volle potenteel van de Quattro te gebruiken,要去enn accu's met voldoende capacititeit en accukabels met de correcte dwarsdoorsnede gebruikt worden. Om de accu's van de Quattro te isoleren,要去 een voor de waarde adequaat ontkoppelapparaat gebruikt worden.

Zietabel:

	12/5000/200	24/5000/120	48/5000/70	24/8000/200	48/8000/110	48/10000/140	48/15000/200
Aanbevolen accucapaciteit (Ah)	800-2400	400-1400	200-800	400-1400	200-800	250 - 1000	400 - 1500
Aanbevolen DC-zekering	800 A	400 A	200 A	500 A	300 A	400 A	600 A
Aanbevolen doorsnede (mm2)per + en - aansluitklem *, **
0 - 5 m***	2x 120 mm2	2x 50 mm2	1x 70 mm2	2x 70 mm2	2x 50 mm2	2x 50 mm2	2x 95 mm2
5 - 10 m***		2x 95 mm2	2x 70 mm2	2x 120 mm2	2x 95 mm2	2x 95 mm2	2x 150 mm2

• Volg lokale installmenteregels.
  ** De accukabels Niet in een gesloten elektriciteitspijpplaatsen.
  *** "2x" betekent wee plus-kabels en twee min-kabels.

Procedure

Ga voor het aansluiten van de accukabels als volgt te werk:

Gebruik een momentsleutel met geisoleerde steeksleutel om kortsluiting bij de

accu te voorkomen

Maximaal aanhaalmoment: 14 Nm

• Verwijder de DC-zekering.

• Draai de vier onderste schroeven van het voorpaneel van de unit los en verwijder het onderste voorpaneel.

• Sluit de accuverbindingsdraden aan: + (rood) op de rechter aansluitklem en - (zwart) op de linker aansluitklem, gebruik M8-

kabelschoenen. (raadpleeg bijlage A).

• Draai de aansluitingen na montage van de bevestigingsonderdelen vast.

• Draai de moeren stevig vast om overgangsweerstanden zo laag möglichk te honden.

• Vervang de DC-zekering alleen als de gehele installment is voltooid.

4.3 Aansluiting van de AC-kabels

De Quattro is een verilgheidsklasse I-product (geleverd met een beschemende aardingsklem), enkel een TN-S aardingsysteme is toegelaten). De wisselstroomingangs- en/of -uitgangsklemmen en/of het aardingspunt aan de buitenkant van het product要去en om verilgheidsredenen voorzien zijn van een onderbrekingsvrij aardingspunt. Zle hiervoor de volgende aanwlzgingen:

De Quattro is voorzien van een aardingsrelais (zie bijlage) dat de nuluitgang automatisch met de behulzing verbindt als er geen externe wisselstroomvoorziening beschikbaar is. Als er wel een externe wisselstroomvoorziening beschikbaar is, gaat het aardingsrelais open voordat het ingangsveiligheidsrelais zich sluit (relais H in bijlage B). Dit zorgt voor een juiste werking van de aardlekschakelaar die op de uitgang is aangeslioten.

• In een vaste installmentie kan een ononderbreekbare aarding worden gewaarborgd met de aarddraad van de wisselspanningsingang. Anders moet de behuizing worden geaard.
• In een mobiele installment (bijvoorbeeld met een walstroomstekker) zal onderbreking van de walaansluiting tegelijk ook de aardverbinding verbeken. In dat geval moet de behuizing worden verbonden met het chassis (van het voertuig) of met de romp of aardplaat (van de boot).
• Gebruik voor alle AC-verbindingen M6-kabelschoenen
• Over het algemeen is de bovenstaand beschreven verbinding met de walaardingsaansluiting Niet aan te bevelen voor boten in verband met de galvanische corrosie. De oplossing hiervoor is het gebruik van een scheidingstransformator.

De omvormer kommt met een geintegreerde scheidingstransformator voor netfrequentie. Dit voorkomt de mogelijkheid van DCstroom op AC-stroompoorten. Daarom kuren aardlekschakelaars van het type A worden gezruikt. De RCD moet IEC 61008-1 of IEC 61009-1 of AS/NZS 61800.1 en AS/NZS 61009.1 naleven.

AC-in-1 (zie bijlage A, maximaal aanhaalmoment: 7 Nm)

Als er wisselstroomspanning beschikbaar is bij deze klemmen, za de Quattro这点 aansluiting gebruiken. Over het algemeen zal een generator worden aangesloten op AC-in-1. Een geschikt en dadelijk toegankelijk ontkoppelapparaat moet geintegreerd worden in de vaste bedrading.

De ingang AC-in-1要去 zich beveiligd met een zekering of magnetische contactverbreker voor 100 A of minder en de doorsnede van de kabel要去 hieraan zich aangepast. Als de ingangswissels spanning ligt,要去en de zekering of magnetische contactverbreker hieraan worden aangepast.

AC-In-2 (zie bijlage A, maximaal aanhaalmoment: 7 Nm)

Als er wisselstroomspanning beschikbaar is bij deze klemmen, za de Quattroudeau aansluiting gebruiken, behalve als er ook spanning bij de AC-in-1 beschikbaar is. De Quattro zar dan automatisch AC-in-1 kiezen. Over het algemeen worden de netvoeding of walspanning aangesloten op de AC-in-2.

De ingang AC-in-2 moet zich bijen beveiligd met een zekering of magnetische contactverbreker voor 100 A of minder en de doorsnede van de kabel moet hieraan zich aangepast. Als de ingangswissels spanning ligt,要去en de zekering of magnetische contactverbreker hieraan worden aangepast.

Opmerking: De Quattro start misschien nicht als er alleen wesselstroom bij AC-in-2 beschikbaar is en de glikkestroomaccuspanning 10% ofeer onder de nominale spanning Igt (minder dan 11 volt in geval van een 12 volt-accu). Oplossing: verbind de wesselstroomvoeding met AC-in-1 of laad de accu op.

AC-out-1 (zie bijlage A, maximaal aanhaalmoment: 7 Nm)

De wisselstroomvermögenskabel kan direct worden verbonden met het klemmenblok "AC-out". Met de PowerAssist-functie kan de Quattro tot 10 kVA (dat is 10.000 / 230 = 43A ) bij piekvermögensbehoefte aan de uitgang toevoegen. Samen met een maximale ingangsstrom van 100 A betekent dit dat de uitgang tot 100 + 21 = 121 A (5 kVA modellen), 100 + 35 = 135 A (8 kVA modellen), 100 + 43 = 143 A (10 kVA modellen) en 100 + 65 = 165 A (15 kVA model) kan leveren. Een aardlekschakelaar en een zekering of contactbreker passend bij de verwachte belasting moet in series worden opgenomen in het uitgangsvermögen en de doornede van de kabel要去 hieraan worden aangepast. Het maximaal toelaatbare vermogen van de zekering of contactbreker is 125 A (5 kVA modellen), 135 A (8 kVA), 143 A (10 kVA) resp. 165 A (15 kVA).

AC-out-2 (zie bijlage A), maximaal aanhaalmoment: 7 Nm))

Een tweede uitgang is beschikbaar die de belasting in geval van voeding via de accu onderbreekt. Op deze klemmen worden apparatuur aangesloten die alleen functioneert als wisselstroomspanning beschikbaar is bij AC-in-1 of AC-in-2, Zoals bv. een elektrische boiler of een airco. De belasting bij AC-out-2 wordt direct onderbroken als de Quattro overschakelt aan accuvoeding. Zodra de wisselstroomvoeding wee bij AC-in-1 of AC-in-2 beschikbaar is, wordt de belasting bij AC-out-2 weer met een vertraging van ca. 2 minuten aangesloten. Dit, zodate generatorgroep zich weer kan stabiliseren. AC-out-2 kan belastingen aan tot 50 A. Een aardlekschakelaar en zekering met een max. vermogen van 50 A moet in serie worden geschakeld met de AC-out-2.

Procedure

Gebruik een drieaderige kabel. De aansluitklemmen zijn duidelijk gecodeerd:

PE: aarde

N: nulleider

L: fase-/spanningsgeber

4.4 Aansluitopties

4.4.1 Startaccu (aansluitklem E, zie bijlage A)

De Quattro heeft een aansluiting voor het opladen van een startaccu. De uitgangsstroom is beperkt tot 4 A. (niet beschikkaar bij 48 V-modellen)

4.4.2 Spanningsdetectie (aansluitklem E, zie bijlage A)

Voor het compenseren van eventuele kabelverliezen tijdens het opladen hunne twee detectiedraten worden aangesloten, waarmee de spanning direct op de accu of op de plus- en min-verdeelpunter gemeten kan worden. Gebruik tenminste draten met een doorsnede van 0.75mm^2

De Quattro zal tijdens het opladen van de accu het spanningsverlies over de DC-kabels compenseren tot max 1 Volt (d.w.z. 1 V over de plusaansluiting en 1 V over de minaansluiting). Als het spanningsveries groter dan 1 V dreigt te worden, worden de laadstroom zodanig beperkt dat het spanningsverlies beperkt blijft tot 1 V.

4.4.3 Temperatuursensor (aansluitklem E, zie bijlage A)

Voor temperatuurgecompenseerd laden kan de temperatuursensor (meegeleverd met de Quattro) worden aangesloten. De sensor is geisoleerd en moet op de minklem van de accu worden geplaatst.

4.4.4 Afstandsbediening

De Quattro kan op twee manieren op afstand worden bediend:

• Met een externe schakelaar (aansluitklem H, zie bijlage A). Werkt alleen als de schakelaar op de Quattro op "on" is gezet.
• Met een afstandsbedieningspaneel (verbonden met een van de twee RJ48-stekkerbussen B, zie bijlage A). Werkt alleen als de schakelaar op de Quattro op "on" is gezet.

Met het afstandsbedieningspaneel kan alleen de stroomlimiet voor AC-in-2 worden ingesteld (m.b.t. PowerControl en PowerAssist).

De stroomlimiet voor AC-in-1 kan worden ingesteld met DIP-schakelaars of door software.

Er kan maar een afstandsbediening worden verbonden, bijv. een schakelaar of een afstandsbedieningspaneel.

4.4.5. Programmeerbare relais (aansluitklem I en E (K1 en K2)), zie bijlage A

De Quattro is voorzien van 3 programmeerbare relais. Het relais dat klem I aanstuurt, worden ingesteld als alarmrelais (fabrieksinstelling). Het relais kan voor allerlei andere toepassingen worden geprogrammeerd, bijvoorbeeld als startrelais voor een aggregaat (hiervoor is VEGlouse-software vereist).

4.4.6 AC-hulpuitgang (AC-out-2)

Naast de gebruikelijkke ononderbroken uitgang (AC-out-1), is er een tweede uitgang (AC-out-2) beschikbaar die aansluiting van de belasting verbrekt wannen de accu in bedrijf is. Voorbeeld: een elektrische boiler of airco die enkel mag werken als het aggregaat draait of er walstroom beschikbaar is.

Als de accu werk, wordt de AC-out-2 onmiddelijk uitgeschakeld. Als er AC-voeding beschikbaar is, wordt de AC-out-2 opnieuw gekoppeld met een vertraging van 2 minutes, zatat een aggregaat kan worden gestabiliseerd voordat er een zware belasting wordt aangesloten.

4.4.7 Quattro's parallel schakelen (zie bijlage C)

De Quattro kan parallel worden geschakeld met meerere identieke apparaten. Hiervoor wordt een verbinding tussen de apparaten gemaakt met behulp van standaard RJ45 UTP-kabels. Het system (een ofmeerere Quattro-units plus een optioneel bedieningspaneel) moet daarna worden geconfigureerd (zie hoofdstuk 5).

Bij het parallel schakelen van Quattro-units moet aan de volgende voorwaarden worden voldaan:

• Maximaal 6 parallel geschakelde units.

• Alleen identieke apparaten met hetzelfde vermogenogensParallel worden geschakeld.

• De accucapaciteit dient verschillend teijken.

• De DC-aansluitkabels maar de apparaten要去en allemaal even lang zich endezelfde doorsnede hebben.

• Als een plus- en min-DC-verdeelpunt worden gebruikt, moet de doorsnede van de aansluitingussen de accu's en het DCverdeelpunt minstens gelijk zijn aan de som van de vereiste doorsneden van de aansluitingenussen het verdelpunt en de Quattro-units.

• Plaats de Quattro-units dicht bij elkaar, maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en aan de zichkant van de units.

• De UTP-kabels要去en direct van de ene unit op de andere worden aangesloten (en op het afstandspaneel). Er mag geen gebruik gemaakt worden van aansluit-/verdeeldozen.

• Op slechts een unit in het systeme hoeft een accutemperatuursensor te worden aangesloten. Als de temperaatur van meerdere accu's moet worden gemeten,kest u ook de sensoren van andere Quattro-units in het systeme aansluien (max. 1 sensor per Quattro). De temperatuurcompensatieijdens het opladen van de accu reageert dan op de sensor die de hoogste temperatuur meet.

• De spanningsensor moet worden aangesloten op de master (zie paragraaf 5.5.1.4).

• Er kan maar een afstandsbediening (paneel of schakelaar) op het systeme worden aangesloten.

4.4.8 Driefaseconfiguratie (zie billage C)

Quattro's knen ook worden gebrukt in een 3-fase wye (Y) configuratie. Hiervoor wordt een verbinding tussen de apparaten gemaakt met behulp van standard RJ45 UTP-kabels (dezelfde als parallelle schakeling). Het systeem (Quattro's plus een optioneel contropaneel) dient daarna te worden geconfigureerd (zie hoofdstuk 5).

Voorwaarden: zie paragraaf 4.4.7.

Opmerking: de Quattro is nicht geschikt voor 3-fase delta () configuratie.

5. CONFIGURATIE

• Instellingenogenogen alleen worden gewijzigd door een gekwalificeerde elektrotechnicus.
• Lees de aanwijzingen grondig door voordat u wijzigingen doorvoert.
• Tijdens het instellen van de lader要去 de DC-zekering in de accuaansluitingen worden verwijderd.

5.1 Standaardinstellungen: waar voor gebruik

De Quattro worden geleverd met standardfabrieksinstellungen. Deze zijn in het algemeen geschikt voor toepassing van 1 apparatus.

De instellingen hoevenaarom Niet te worden gewijzigd in geval vanstandalone-gebruik.

Waarschuwing: mögelijk is de standard acculaadspanning Niet geschikt voor uw accu's! Raadpleeg de documentatie van de fabrikant of vraag advies bij uw acculeverancier!

Quattro-standardfabrieksinstellungen

Frequentie omvormer 50Hz

Omvormerspanning 230 VAC

Standalone / parallel / 3-fase

Laadkarakteristieken

Laadstroom

Accutype

Herhaalde absorptietijd

Absorptieherhalingsinterval

Bulkbeveiling

Aggregaat (AC-in-1)/walstroom (AC-in-2)

UPS-functie

Dynamische stroombegrenzer

WeakAC

BoostFactor

Programmeerbaar relais (3x)

PowerAssist

Analoge/digitale ingangs-/uitgangspoorten

Frequentiewisseling

Ingebouwde accumulator

45-65 Hz

180-265VAC

standalone

uit

viertraps adaptef met BatterySafe-modus

75% van de maximale laadstroom

Victron Gel Deep Discharge

(ook geschikt voor Victron AGM Deep Discharge)

uit

14,4/28,8/57,6V

tot 8 ur (afhankelijk van bulkladingstijd)

13.8/27.6/55.2V

13,2 V (niet instelbaar)

1 aur

7ragen

aan

50 A/16 A (= regelbare stroomlimiet voor PowerControl en

5.2 Uitleg bij deinstallingen

Hieronder volgt een korte uitleg bij de instellenen die Niet vanzelfsprekind sein. Meer informatie vindt u in de help-bestanden van de softwareconfiguratieprogramma's (zie paragraaf 5.3).

Frequentie omvormer

Uitgangsfrequentie als er geen AC op de ingang aanwezig is.

Instelbaar

Ingangsfrequentleberlik

Ingangsfrquentiebereik dat door de Quattro wordt geacepteerd. De Quattro synchroniseert bennen dit bereik met de spanning die beschikbaar is op AC-in-1 (voorkursingang) of AC-in-2. Als de synchronisatie is voltooid is de uitgangsfrequentie gelijk aan de ingangsfrequentie.

Instelbaar: 45 - 65 Hz; 45 - 55 Hz; 55 - 65 Hz

Ingangsspanningsberelk

Spanningsbereik dat door de Quattro worden geacepteerd. De Quattro synchroniseert binnen dit bereik met de spanning die beschikbaar is op AC-in-1 (voorkursingang) of op AC-in-2. Als het terugleverrelais is gesloten is de uitgangsspanning gelijk aan de ingangsspanning.

Instelbaar:

Ondergrens: 180 - 230 V

Bovengrens: 230 - 270 V

Opmerking: De fabrieksinstellung voor de ondergrens van 180 V is bedoeld voor aansluiting op een instabiele netspanning of een generator met instabel AC-uitgangsspanning. Deze instelling kan leiden tot uitschakeling van het systeme als dit is aangesloten op een "borstelloze, zelfbekrachtigde, extern spanningsgeregelde, synchrone wisselstroomgenerator" (synchrone generator met automatische spanningsregelaar). De meeste generatoren met een vermogen van 10kVA of meer zich synchrone generatoren met automatische spanningsregelaar. De uitschakeling vindtplaats als de generator worden gestopt en langzamer goats draaien, terwijl de generator met automatische spanningsregelaar tegelijkkertijd "probeert" om de uitgangsspanning van de generator op 230V te honden.

De oplossing is om de ondergrens te verhogen aan 210 VAC (generatoren met automatische spanningsregelaar hebben over het algemeen een zeer stabiele uitgangspanning) of om de Quattro los te koppelen van de generator als een generatorstopsignaal worden afgeveen (met behulp van een in series met de generator geinstalleerde AC-schakelaar).

Omvormerspanning

Uitgangsspanning van de Quattro bij accubedrijf.

Instelbaar: 210 - 245 V

Standalone / parallel bedrijf / 2-3-fase-instelling

Met Meerderere apparaten is het mogelijk om:

• het totale omvormervermogen te vergroten (meerdere apparaten parallel geschakeld)
• een 3-fasesysteme te maken door te stapelen (enkel voor Quattro-units met een uitgangsspanning van 120V )
• een 3-fasesysteme te make.

Hiervoor要去en de apparaten onderling worden verbonden met RJ45 UTP-kabels. De standard apparaatinstellenen zich城县 zo gekozen dat elk apparaat als standalone werkt. Daarom要去en de apparaten opnieuw worden geconfigureerd.

Als deze instelling op "on" worden gezet, worden het stroomverbruik bij nullast en lage belasting verlaagd met ca. 20% door de sinusspanning ieets 'versallen'. Niet instelbaar met DIP-schakelaars. Enkel van toepassing in standalone-configuratie.

Search Mode (zoekmodus)

In plaats van de AES-modus kan ook de search mode (enkel met behulp van VEConfigure) worden gekozen. Als de "search mode" is ingeschakeld, wordt het stroomverbruik bij nullast verlaagd met ca. 70% . De 'search mode' houdt in dat de Quattro wordenuitgeschakeld als er geen belasting is of als deze heel laag is. Iedere 2 seconden za de Quattro even inschakelen. Als de uitgangsstroom een ingesteldiveau overschrijdt, blijft de omzetter werken. Zo Niet, dan gaat de omvormer weer ult.

De belastingsniveaus "uitschakeling" en "ingeschakeld blijven" van de Zoekmodus können met VEConfigure worden ingesteld. De fabrieksinstelling is:

Uitschakelen: 40 watt (lineaire belasting)

Inschakelen: 100 watt (lineaire belasting)

Niet instelbaar met DIP-schakelaars. Enkel van toepassing in standalone-configuratie.

Aardrelais (zie bijlage B)

Met dit relais (E), wordt de nulleider van de AC-uitgang geaard met de behuizing als het terugleverveiligheidsrelais in de AC-in1- en de AC-in-2-ingangen open+zijn. Dit om de correcte werkig van aardlekschakelaars in de uitgangen veilig te stellen.
- Als een nicht geaarde uitgang gewenst isijdens het omvormerbedrijf, dan要去 deze functie worden uitgeschakeld. (Zie ook paragraaf 4.5)
Niet instelbaar met DIP-schakelaars.
- Indien nodig, kan een extern aardrelais worden aangesloten (voer een einfasesystem met een aparte autotransformer). Zie bijlage A.

Laadkarakteristieken

De standaardinstelling is "viertraps adaptief met BatterySafe-modus". Zie hoofdstuk 2 voor een beschrijving.
Dit is de Beste laadkarakteristiek. Zie de helpbestanden van de softwareconfiguratieprogramma's voor andere möglichkheden.
De "vaste" modus kan worden geselecteerd met DIP-schakelaars.

Accutype

De standaardinstellung is het meest geschikt voor Victron Gel Deep Discharge, Gel Exide A200 en stationaire buisjesplaataccu's (OPzS). Deze instelling kan ook voor vele andere accu's worden gebruikt: bv. Victron AGM Deep Discharge en andere AGM-accu's en vele soorten open vlakke-plaataccu's. Met DIP-schakelaars konnen vier laadspanningen worden ingesteld.

Deze instelling is bedoeld voor buisjesplaattractie-accu's. Bij deze instelling wordt de maximale absorptiespanning verhoogd tot 2,83 V/cele (34 V voor een 24 V-accu) nadatijdens absorptieladen de stroom is gedaal tot minder dan 10% van de ingestelde maximumstroom.

Niet instelbaar met DIP-schakelaars.

Zie "tubular plate traction battery charge curve" (laadkarakteristiek van buisjesplaattractieaccu's) in VEConfigure.

Absorptietijd

Dit hangt af van de bulkladingstijd (adaptieve laadkarakteristiek), zodat de accu optimaal worden opgeladen. Als de "vaste" laadkarakteristik wordt gekozen, staat de absorptietijd vast. Voor de meeste accu's is een maximale absorptietijd van 8 uur geschikt. Als voor snelladen een extra hoge absorptiespanning is gekozen (kan alleen bij natte open accu's!), worden de voorkeur gevegen aan 4 uur. Met DIP-switches kan eenijd van acheft of vier uur worden ingesteld. Bij de adaptieve laadkarakteristik bepaalt dit de maximale absorptietijd.

Opslagspanning, herhaalde absorptietijd, absorptieherhalingsinterval

Zie hoofdstuk 2. Niet instelbaar met DIP-schakelaars.

Bulkbeveiliging

Als deze instelling op "on" staat, worden de bulklaadtijd beperkt tot max. 10 uur. Een langere laadtijd zou konnen duiden op een systemdfout (bijvoorbeeld een kortgesloten accucel). Niet instelbaar met DIP-schakelaars.

AC-ingangsstroomlimiet AC-in-1 (aggregaat) / AC-in-2 (walstroom/elektriciteitsnet)

Model	12/5000/220 24/5000/120 48/5000/120	24/8000/200 48/8000/110	48/10000/140	48/15000/200
Instellingsbereik PowerAssist	4 A - 100 A	11 A - 100 A	11 A - 100 A	15 A - 100 A

Fabrieksinstellungen: 50 A voor AC1 en 16 A voor AC2.

In geval van parallel geschakelde units要去 de minimum- en maximumwaarden worden vermenigvuldig met het aantal of parallel geschakelde units.

UPS-functie

Als deutsche instelling op "on" staat en de wisselspanning op de ingang wegvalt, schakelt de Quattro praktisch zonder onderbreking over aan omvormerbedrijf. De Quattro kan dan worden gebruikt als Uninterruptible Power Supply (UPS of onderbrekingsvrije voeding) voor gevoelige apparatuur, zoals computers of communicatiesystemen.

De uitgangsspanning van sommigekleine aggregaten is te instabel en te verrormd voor gebruik van deze instelling - de Quattro zo voortdurend overschaken op aan omvormerbedrijf. Daarom kan er voor gekozen worden om deze instelling uit te schaken. De Quattro reageert dan minder snel op spanningsafwijkingen bij AC-in-1 of AC-in-2. Hierdoor wordt de omschakelijk aan omvormerbedrijf wat langer, maar de meeste apparatuur (computers, klokken of huishoudelijk apparatuur) ondvindt hier geen hinder van.

Advies: Schakel de UPS-functie uit als de Quattro Niet synchroniseert of voortdurend terugschakelt naar omvomerbedrijf.

Dynamische stroombegrenzer

Bedoeld voor aggregaten, waar bij de wisselsspanning worden opgewekt met behulp van een staatische omvormer (zogenaamde "omvormer"-aggregaten). Bij deze aggregaten worden het toerental terugeregeld als de belasting laag is: dat beperkt lawaai, brandstofverbruik en verruiling. Nadeel is dat de uitgangsspanning sterk za zakken of zelfs helemaalwegvall bij een plotselinge verhoging van de belasting. Meer belasting kan pas geleverd worden nadat de motor op toeren is.

Als deze instelling op "on" worden gezet, za de Quattro beginnen met het leveren van extra vermogen op een laag aggregaatuitgangsvermogen en langzaam meer leveren tot de ingestelde stroomlimiet is bereikt. Hierdoor krijgt de motor van het aggregaat de tijd om op toeren te komen.

Deze instelling wordt ook vaak toegepast bij "klassieke" aggregaten die traag reageren op plotselinge belastingvarieties.

WeakAC

Sterke verworming van de ingangsspanning kan tot gevolg hebben dat de lader Niet of nauwelijks werk. Als WeakAC (lage wisselspanning) worden ingesteld, accepteert de lader ook een sterk verwormde spanning, ten kosten van meer verworming van de opgenomen stroom.

Advies: WeakAC inschakelen als de lader Niet of nauwelijks laadt (dit komt overigens zelden voor!). Zet tegelijk ook de "dynamische stroombegrenzer" aan en redueer desnoods de maximale laadstoom om overbelasting van het aggregaat te voorkomen.

Opmerking: als WeakAC is ingeschakeld, worden de maximale laadstroom met ongeveer 20% verminderd.

Niet instelbaar met DIP-schakelaars.

BoostFactor

Wijzig deze installing alleen na overleg met Victron Energy of een door Victron Energy getrainde installment! Niet instelbaar met DIP-schakelaars.

Drie programmebare relais

De Quattro is voorzien van 3 programmeerbare relais. Het relais kan voor allerlei andere toepassenen worden geprogrammeerd, bijvoorbeeld als startrelais voor een aggregaat. De fabrieksinstelling van het relais in positie I (zie bijlage A, rechts boven) is "alarm".

Niet instelbaar met DIP-schakelaars.

Programmeerbare analoge/digitale ingangs/-uitgangspoorten

De Quattro is voorzien van 2 analogue/digitale ingangs-/uitgangspoorten.

Deze poorten können worden gebruikt voor meertere doeleinden. Een toepassing is communicatie met het BMS of een lithiumionaccu.

Niet instelbaar met DIP-schakelaars.

Frequentiewisseling

Als zonneomvormers zijn aangesloten op de uitgang van een Multi of Quattro worden het teveel aan zonne-energie gebruikt om de accu's weeop te laden. Zodra de absorptiespanning is bereikt, schaken de Multi of Quattro de zonneomvormer uitt door de uitgangsfrequentie met 1 Hz aan te passen (bijvoorbeeld van 50Hz naar 51Hz) .Zodra de accuspanning iets is gedaald, keert de frequentie terug maar normal en worden de zonneomvormers weer gestart.

Niet instelbaar met DIP-schakelaars.

Ingebouwde accumulator (optioneel)

De ideale oplossing als Multi's of Quattro's onderdeel uitmaken van een hybride systeem (dieselaggregaat, omvormer/laders, opslagaccu en alternatieve energie). De ingebouwde accumonitor kan zo worden ingesteld dat deze het aggregaat start en stopt:

• Start van een Vooringesteld % van het ontladingsniveau en/of

• start (met een Vooringestelde vertraging) bij een Vooringestelde accuspanning en/of

• start (met een Vooringestelde vertraging) bij een Vooringesteld belastingsniveau.

• Stop bij een Vooringestelde accuspanning of

• stop (met een Vooringestelde vertraging) nadat de bulklading is voltooid en/of

• stop (met een Vooringestelde vertraging) bij een Vooringesteld belastingsniveau.

Niet instelbaar met DIP-schakelaars.

5.3 Configuratie via de pc

Alle instellingen können via een pc worden gewijzigd.

De meest algemene instellingen können worden gewijzigd via de DIP-schakelaars (zie paragraaf 5.5).

OPMERKING:

Deze handleiding is bedoeld voor producten met firmware xxx400 of hoger (aarbij x staat voor een willekeurig getal) Het firmwarenummer is te vinden op de microprocessor, na het verwilderen van het voorpaneel.

Oudere eenheden, waarvan het 7-cijferinge nummer begint met 26 of 27, hunnen worden geupdate. Het nummer begint met 19 of 20 heeft u een oude microprocessor en is het Niet möglichk om deze te updaten maar 400 of hoger.

Voor het wijzigen van instelleningen via de pc heeft u het volgende nodig:

• VEConfigurell-software: kan gratis worden gedownload op www.victronenergy.com.

Een RJ45 UTP-kabel en de MK3-USB-interface.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een softwareprogramma, waarme systemen met maximaal 3 Quattro-units (parallel-of driefasebedrijf) op eenvoudige wijze+kunnen worden geconfigureerd. VEConfiguell maakt deel uit van dit programma.

U kunt de software downloaden op www.victronenergy.com.

Voor aansluiting op uw pc hebt u een RJ45 UTP-kabel en de MK3-USB-interface nodig.

5.3.2 VE.Bus System Configurator

Voor het configureren van geavanceerde toepassenen en/of systemen met 4 ofeer Quattro-units moet de software VE.Bus System Configurator worden gebruikt. U kunt de software downloaden op www.victronenergy.com. VEConfiguerr maakt deeluit van dit programma.

Voor aansluiting op uw pc hebt u een RJ45 UTP-kabel en de MK3-USB-interface nodig.

5.4 Configuratie met een VE.Net-panel

Hiervoor heb u een VE.Net-paneel en de "VE.Net-naar-VE.Bus-omvormer" nodig.

Met VE.Net maar parameters toegankelijk, met uitzondering van de multifunctionele relat en de VirtualSwitch.

5.5 Configuratie met DIP-schakelaars

Inleiding

Een aantal instellenen kan worden gewijzigd met DIP-schakelaars (zie bijlage A, positie M).

Opmerking: Let er bij het wijzigen van de instellenen met DIP-schakelaars in een parallel of einfase-/3-fasesystem op dat nicht alle instellenen bij alle Quattro-units van toepassing zijn. Dit,,ondat sommige instelleningen worden voorgeschreven door de Master of Leader.

Sommige instellingen zijn alleen relevant in de Master/Leader (d.w.z. deze zich Niet relevant in een slave of in een volger). Andere instellingen zich Niet relevant voor slaves, maar wel relevant voor volgers.

Opmerking m.b.t. de gebruekte terminologie:

Een systeem, waarin更是 dan een Quattro wordt gebruikt om een enkele AC-fase te creeren, wordt een parallel systeem genoemd. In dit geval za een van de Quattro's de hele fase regelen, deze wordt de master genoemd. De andereen, slaves genoemd, luisteren aan der master om hun actie te bepalen.

Het is ook mogelijk om meer AC-fases (eénfase of 3-fase) met 2 of 3 Quattro-units te creeren. In dat geval worden de Quattro in fase L1 de Leader genoemd. De Quattro in fase L2 (en L3 indien beschikbaar) genereren bezelfde AC-frequentie, maar volgen L1 met een vaste fasewissel. Deze Quattro's worden volgers genoemd.

Alsmeer Quattro's per fase worden gebruikt in een einfase of 3-fasesystem (bijvoorbeeld 6 Quattro's worden gebruikt om een 3-fasesystem te bouwen met 2 Quattro's per fase), is de Leader van het systeem ook de Master van fase L1. De volgers in fase L2 en L3 nemen ook de rol van Master op zich in fase L2 en L3. Alle anderen zin dan slaves.

Het instellen van een parallel of einfase/3-fasesystemenClient door software te gebeuren, zie paragraaf 5.3.

TIP: Als u zich nicht wilt bezighouden met of een Quattro nu master, slave of volger is, is de eenvoudigste en meest direct manier om alle instellenen op alle Quattro's hetzelfde te doeon.

Algemene procedure:

Schakel de Quattro in, bij voorkeur onbelast en zonder wisselspanning op de ingangen. De Quattro werkdt dan in omvormerbedrijf.

Stap 1: Stel de DIP-schakelaars in voor:

• de vereiste stroomlimiet van de AC-ingang.

(niet van toepassing voor slaves)

• beperking van de laadstroom.

(alleen van toepassing voor Master/Leader)

Houd de knop "Up" 2 seconden lang ingedrukt (bovenste knop rechts van de DIP-schakelaars, zich bijlage A, positie K) om de instellen op te slaan nadat de vereiste waarden+zijn ingesteld. U kunt nu de DIP-schakelaars weer gebruiken om de resterende instellenen toe te passen (stap 2).

Stap 2: overige instellingen, stel de DIP-schakelaars in voor:

• Laadspanninger

(alleen van toepassing voor Master/Leader)

• Absorptietijd

(alleen van toepassing voor Master/Leader)

• Adaptief opladen

(alleen van toepassing voor Master/Leader)

• Dynamische stroombegrenzer

(niet van toepassing voor slaves)

-UPS-functie

(niet van toepassing voor slaves)

• omvormerspanning

(niet van toepassing voor slaves)

• omvormerfrequentie

(alleen van toepassing voor Master/Leader)

Houd de knop "Down" 2 seconden lang ingedrukt (onderste knop rechts van de DIP-schakelaars) om de instellenen op te slaan nadat de DIP-schakelaars

in de juiste stand zich gezet. U kurz de DIP-schakelaars nu in de gekozen stand latent staan, zodat u de "overige instellenen" altijd terug kurz vinden.

Opmerking:

• De DIP-schakelaarfuncties worden beschreiben van bovenaar beneden. Omdat de bovenste DIP-schakelaar het hoogste nummer (8) heeft, starten de beschrijvingen met schakelaar nummer 8.

Gedetailleerde instructie:

5.5.1 Stap 1

5.5.1.2.1 Stroombegrenzing AC-ingangen (standard: AC-in-1: 50 A, AC-in-2: 16 A)

Als de stroombehoefte (Quattro belasting + acculader) de ingestelde stroom dreigt te overschrijden, verlaagt de Quattro erst de laadstrom (PowerControl) en levert, indien nodig, cervolgens extra stroom via de accu (PowerAssist).

De ingangsstroomlimiet van AC-in-1 (het aggregaat) kan via de DIP-schakelaars worden ingesteld op acht verschillende waarden.

De ingangsstroomlimiet van AC-in-2 kan via de DIP-schakelaars worden ingesteld op twee verschillende waarden. Met het Multi Control-pannel kan een variabile stroomlimiet worden ingesteld voor de AC-in-2-ingangsspanning.

Procedure

AC-in-1 kan worden ingesteld met de DIP-schakelaars ds8, ds7 en ds6 (fabrieksinstelling: 50 A).

Procedure: stel de DIP-schakelaars in op de vereiste waarde:

ds8 ds7 ds6

off on off = 12A (2,8 kVA bij 230 V)

off on on = 16 A (3,7 kVA bij 230 V)

on off off = 20A (4,6 kVA bij 230 V)

on off on = 25 A (5,7 kVA bij 230 V)

on on on = 50 A (11,5 kVA bij 230 V)

Meer dan 50 A: met VEConfigure-software

Opmerking: Het door de fabrikant opgegeven continu vermogen vankleine aggregaten is soms aan de zeer optimistische kant. De stroomgrens moet dan veel lager worden ingesteld dan uit de gegevens van de fabrikant blijkt.

AC-in-2 kan in twee stappen worden ingesteld met DIP-schakelaar ds5 (fabrieksinstelling: 16 A).

Procedure: stel ds5 in op de vereiste Waarde:

ds5

off = 16A

on = 30A

Meer dan 30 A: met VEConfigure-software of Digital Multi Control Panel

5.5.1.2 Begrenzing laadstroom (standaardinstelling 75%

Voor een large levensduur dient bij accu's een laadstroom van 10% tot 20% van de capacititeit in Ah te worden toegepast.

Voorbeeld: optimale laadstroom van een 24 V/500 Ah-accubank: 50 A tot 100 A

De meegeleverde temperatuursensor past automatisch de laadspanning aan aan de accutemperatuur.

Als een snellere lading - en dus een hogere stroom - is vereist:

• De meegeleverde temperatuursensor dient te worden geplaatst op de accu, sondern snel opladen kan leiden tot een flinke
  temperatuurstijing van de accubank. De laadspanning wordt aangepast aan de hogere temperatuur (d.w.z. worden verlaagd) door de temperatuursensor.
• De bulkladingstijd za soms zo kort zichn dat een vaste absorptietijd更是 brengt (zie voor "vaste" absorptietijd ds5, stap 2).

Procedure

De acculaadstroom kan worden ingesteld in vier stappen, met de DIP-schakelaars ds4 en ds3 (fabrieksinstalling: 75% ).

ds4 ds3

off off = 25%

off on = 50%

on off = 75 %

on on = 100 %

Opmerking: als WeakAC is ingeschakeld, worden de maximale laadstroom verlaagd van 100% waar ongeveer 80% .

5.5.1.3 DIP-schakelaars ds2 en ds1 worden nicht gebruiktijdens stap 1.

BELANGRIJKE OPMERKING:

Als de LASTE 3 cijfers van de Multi-firmware in het bereik van 100 liggen (dus het firmwarenummer xxxxx is (x staat voor een willekeurig nummer)), dan worden ds1 & ds2 gebruikt om een Multi in te stellen op standalone, parallel- ofriefasebedrijF. Raadpleeg hiervoord betreffende handleiding.

5.5.1.4 Voorbeelden

Voorbeelden van instelleningen:

DS-8 AC-in-1	on	DS-8	on	DS-8	off	DS-8	on
DS-7 AC-in-1	on	DS-7	on	DS-7	on	DS-7	on
DS-6 AC-in-1	on	DS-6	on	DS-6	on	DS-6	off
DS-5 AC-in-2	on	DS-5	off	DS-5	off	DS-5	on
DS-4 Laadstroom	on	DS-4	on	DS-4	on	DS-4	off
DS-3 Laadstroom	off	DS-3	on	DS-3	on	DS-3	on
DS-2 Standalone-modus	off	DS-2	off	DS-2	off	DS-2	off
DS-1 Standalone-modus	off	DS-1	off	DS-1	off	DS-1	off
Stap 1, standaloneVoorbeeld 1 (fabrieksinstelling):8, 7, 6 AC-in-1: 50 A5 AC-in-2: 30 A4, 3 laadstroom: 75 %2, 1 Standalone-modus	Stap 1, standaloneVoorbeeld 2:8, 7, 6 AC-in-1: 50 A5 AC-in-2: 16 A4, 3 laden: 100 %2, 1 Standalone	Stap 1, standaloneVoorbeeld 3:8, 7, 6 AC-in-1: 16 A5 AC-in-2: 16 A4, 3 laden: 100 %2, 1 Standalone	Stap 1, standaloneVoorbeeld 3:8, 7, 6 AC-in-1: 16 A5 AC-in-2: 16 A4, 3 laden: 100 %2, 1 Standalone	Stap 1, standaloneVoorbeeld 4:8, 7, 6 AC-in-1: 30 A5 AC-in-2: 30 A4, 3 laden: 50 %2, 1 Standalone

Om de instellenen op te slaan nadat de vereiste waarden zijn ingesteld: houd de knop "Up" 2 seconden lang ingedrukt

(bovenste knop rechts van de DIP-schakelaars, zie bijlage A, positie K). De leds "overbelasting" en "accu bijna leeg" gaan knipperen om aan te gezven dat de instelleningen zijn geaccepteerd.

Wij adviseren om de instellingen te noteren en deze notatie op een veilige plek te bewaren.

De DIP-schakelaars können nu worden gebruikt om de resterende instelleningen toe te passen (stap 2).

5.5.2 Stap 2: Overige instellingen

De resterende instellungen zijn Niet van toepassing voor slaves.

Enkele van de resterende instellenen zijn nicht van toepassing voor volgers (L2, L3). Deze instellenen worden door de Leader L1 aan het hele systeme opgelegd. Als een instelling voor L2-, L3-apparaten Niet van toepassing is, wordt dit uitdrukkelijk vermeld.

ds8-ds7: Instelling van de laadspanningen (niet van toepassing voor L2, L3)

ds8-ds7	Absorptie- Spanning	Druppelladings- spanning	Opslag- spanning	Geschikt voor
off off	14,1	13,8	13,2	Gel Victron Long Life (OPzV)
	28,2	27,6	26,4	Gel Exide A600 (OPzV)
	56,4	55,2	52,8	Gel MK-accu
off on	14,4	13,8	13,2	Gel Victron Deep Discharge
	28,8	27,6	26,4	Gel Exide A200
	57,6	55,2	52,8	AGM Victron Deep Discharge
				Vaste buisjesplaataccu (OPzS)
on off	14,7	13,8	13,2	AGM Victron Deep Discharge
	29,4	27,6	26,4	Buisjesplaataccu's (OPzS) in semi-druppelmodus
	58,8	55,2	52,8	AGM spiraalcelacccu's
on on	15,0	13,8	13,2	Buisjesplaataccu's (OPzS) in cyclische modus
	30,0	27,6	26,4
	60,0	55,2	52,8

ds6: absorptietijd 8 of 4 uur (n.v.t. voor L2, L3)

on = 8 uur

off = 4 uur

ds5: adaptieve laadkarakteristik (n.v.t. voor L2, L3)

on = actief

off = inactief (vast absorptietijd)

ds4: dynamische stroombegrenzer

on = actief

off = inactief

ds3:UPS-function

on = actief

off = inactief

ds2: omvormerspanning

on = 230V / 120V

off = 240V / 115V

ds1: omvormerfrequentie (n.v.t. voor L2, L3)

on = 50 Hz

off = 60Hz

(het brede ingangsfrequencybereik (45-55 Hz) staat standard op "on")

Opmerking:

Als het "adaptieve laadalgorithme" op "on" staat, stelt ds6 de maximale absorptietijd in op 8 aur of 4 aur.

Als het "adaptieve laadalgorithmme" op "off" staat, worden de absorptietijd door ds6 (vast) ingesteld op 8uur of 4eur.

Stap 2: Voorbeeldinstelligen

Voorbeeld 1 is de fabrieksinstelling (omdat de fabrieksinstellenen worden ingevoerd via de pc worden alle DIP-schakelaars van een neue product op "off" gezet en vertegenwoordigen deze Niet de daadwerklijke instelleningen in de microprocessor).

DS-8 laadspanning off DS-7 laadspanning on DS-6 absorptietijd DS-5 adaptief laden DS-4 dyn. stroombegr. DS-3 UPS-function: DS-2 spanning DS-1 freiencie	off DS-8 DS-7 DS-6 DS-5 DS-4 DS-3 DS-2 DS-1	off DS-7 DS-6 DS-5 DS-4 DS-3 DS-2 on on	DS-8 DS-7 DS-6 DS-5 DS-4 DS-3 DS-2 DS-1	on DS-6 DS-5 on DS-4 on DS-3 off DS-2 off DS-1	DS-8 DS-7 DS-6 DS-5 DS-4 DS-3 DS-2 DS-1	on DS-6 DS-5 off DS-4 off on off DS-2 off off
Stap 2 Voorbeeld 1 (fabrleksinstelling): 8, 7 GEL 14,4 V 6 Absorptietijd: 8 uur 5 Adaptief laden: aan 4 Dynamische stroombegrenzing:uit 3 UPS-function: aan 2 Spanning: 230 V 1 Frequence: 50 Hz	Stap 2 Voorbeeld 2: 8, 7 OPzV 14,1 V 6 Absorptietijd: 8 uur 5 Adaptief laden: aan 4 Dyn. stroombegrenzing:uit 3 UPS-function: uit 2 Spanning: 230 V 1 Frequence: 50 Hz		Stap 2 Voorbeeld 3: 8, 7 AGM 14,7 V 6 Absorptietijd: 8 uur 5 Adaptief laden: aan 4 Dyn. stroombegrenzing: aan 3 UPS-function: uit 2 Spanning: 240 V 1 Frequence: 50 Hz		Stap 2 Voorbeeld 4: 8, 7 Buisjesplaat 15 V 6 Absorptietijd: 4 uur 5 Vaste absorptietijd 4 Dyn. stroombegrenzing: uit 3 UPS-function: aan 2 Spanning: 240 V 1 Frequence: 60 Hz

Om de instellenen op te slaan nadat de vereiste waarden zijn ingesteld: houd de knop "Down" 2 seconden lang ingedrukt (onderste knop rechts van de DIP-schakelaars). De leds "temperatuur" en "accu bijna leeg" gaan knipperen om aan te geen dat de instelleningen zijn geaccepteerd.

De DIP-schakelaars hunen in de gekozen stand worden gelaten, zodat de "overige instellingen" algtd weer terug te vinden zich.

6. ONDERHOUD

De Quattro vereist geen specifiek onderhoud. Het volstaat om alle verbindingen eenmaal per Jaar te controleren. Voorkom vocht en olie/roet/dampen en houd het apparaat schoon.

7. STORINGSAANDUIDINGEN

Via de onderstaande procedures können de meeste fouten snel worden geidentificierd. Als u een fout Niet kurz oplossen, neem dan contact op met uw Victron Energy-leverancier.

7.1 Algemene storingsaanduidingen

Probleem	Oorzaak	Oplossing
De Quattro schakelt nicht over op aggregaat of netvoeding.	Contactverbrecber of zekering in de AC-in-ingang is open door overbelasting.	Overbelasting of kortsluiting bij AC-out-1 of AC-out-2 verwijderen en zekering/contactverbrecresetten.
Omvormerbedrijf nicht gestart als ingeschakeld.	De accuspanning is veel te hoog of te laag. Geen spanning op DC-aansluiting.	Zorg dat de accuspanning binnen het juiste bereik ligt.
De led "accu bjna leeg" knippert.	De accuspanning is laag.	Laad de accu op of controller de accu-aansluitingen.
De led "accu bjna leeg" brandt.	De omvormer schakelt uit, waar de accuspanning te laag is.	Laad de accu op of controller de accu-aansluitingen.
De led "overbelasting" knippert.	De omvormerbelasting is hoger dan de nominale belasting.	Verlaag de belasting.
De led "overbelasting" brandt.	De omvormer is uitgeschakeld door een veel te hoge belasting.	Verlaag de belasting.
De led "temperatuur" knippert of brandt.	De omgevingsttemperatuur is hoog of de belasting is te hoog.	Plaats de omvormer in een koel en goed geventileerde omgeving of verlaag de belasting.
De led "accu bjna leeg" en "overbelasting" knipperen afwisseled.	Lage accuspanning en veel te hoge belasting.	Laad de accu's, koppel de belasting los of verlaag deze of plaats accu's met een grotere capacitie. Monteer korte en/of dikkere accukabels.
De led "accu bjna leeg" en "overbelasting" knipperen tegelijkertijd.	De rimpelspanning op de DC-aansluiting overschrijdt 1,5 Vrms.	Controleer de accukabels en accu-aansluitingen. Controleer de dikkacapaciteit voldoende hoog is en verhoog deze, indien nodig.
De led "accu bjna leeg" en "overbelasting" branden.	De omvormer is uitgeschakeld door een veel te hoge rimpelspanning op de ingang.	Plaats accu's met een grotere capacitie. Monteer korte en/of dikkere accukabels en reset de omvormer (uitschakelen en weein inschaken).
Een alarméd brandt en het tweede knippert.	De omvormer is uitgeschakeld doordat een alarm is geactiveerd door een brandende led. De knipperende led geeft aan dat de omvormer door het alarm zou worden uitgeschakeld.	Kijk in deze tabel voor de juiste maatregelen m.b.t. deze alarmtoestand.
De lader werkkt nicht.	De AC-ingangsspanning of -frequentie ligt nicht binnen het bereik.	Zorg ervoor dat de AC-ingangsspanning tussen 185 VAC en 265 VAC ligt en dat de frequentie binnen het bereik ligt (fabrieksinstelling 45-65 Hz).
	Contactverbrecber of zekering in de AC-in-ingang is open door overbelasting.	Overbelasting of kortsluiting bij AC-out-1 of AC-out-2 verwijderen en zekering/contactverbrecresetten.
	De accuzekering is doorgebrand.	Vervang de accuzekering.
	De verrorming van de AC-ingangsspanning is te groot (normaal gesproken aggregaatvoeding).	Schakel de instelleningen WeakAC en dynamische stroombegrenzer in.
De lader werkkt nicht.	De Quattro bevindt zich in de modus "bulkbeveiliging", dus de maximale bulklaadtijd van 10 uur is overschreden.	Controleer uw accu's.
De led "Bulk" knippert en de led "Mains on" brandt.	Een dergelijk diverse laadtijd zou hunden duiden op een systemeout (bijvoorbeeld een kortgesloten accucel).	OPMERKING: U Aunt de foumlod resetten door de Quattro uit- en weer in te schakenen. De standardfabrieksinstelling van de Quattro voor de modus "bulkbeveiliging" is ingeschakeld. De modus "bulkbeveiliging" kan alleen worden uitgeschakeld via VEConfigure.
De accu worden nicht volledig opgeladen.	De laadstroom is veel te hoog en start zo een voortijdige absorptielaiding.	Stel de laadstroom in op een niveau tussen 0,1 en 0,2 keer de accupaciteit.
	Slechte accuaansluiting.	Controleer de accuaansluitingen.
	De absortiespanning is ingesteld op een onjuistiveau (te laag).	Stel een juistiveau voor de absorptiespanning in.
	De druppellaadspanning is ingesteld op een onjuistiveau (te laag).	Stel een juistiveau voor de druppellaadspanning in.
	De beschikbare oplaadtijd is te kort om de accu volledig op te kunnen laden.	Kles een langere oplaadtijd of een hogere laadstroom.
	De absorptieltijd is te kort. Bij adaptief laden kan dit worden veroorzakt door een extreem hoglaadstroom ten opzichte van de accupaciteit, zodate de bulkladingstijd te kort is.	Verlaag de laadstroom of kies de "vaste" laadkarakteristieken.
De accu worden overliaden.	De absorptiespanning is ingesteld op een onjuistiveau (te hoog).	Stel een juistiveau voor de absorptiespanning in.
	De druppellaadspanning is ingesteld op een onjuistiveau (te hoog).	Stel een juistiveau voor de druppellaadspanning in.
	Accu verkeert in slechte toestand.	Vervang de accu.
	De acutemperatuur is te hoog (door slechte ventilatie, veel te hooge omgeveingtemperatuur of veel te hooge laadstroom).	Verbeter de ventilatie,plaats de accu's in een koelere omgeving, verlaag de laadstroom en sluit de temperatuursensor aan.
De laadstroom daalt waar 0 zodia de absorptielaidingsfase worden gestart.	De accu is oververhit (>50 °C)	Plaats de accu in een koelere omgeving Verlaag de laadstroom Controller of eén van de accuellenen en interne kortsluiting heeft
	De aculempateraursensor is defect	Koppel de temperatuursensorstekker in de Quattro los. Als het opladen waer goed werknt na ca. 1 minuut, dien de temperatuursensor te worden verrangen.

7.2 Speciale ledaanduidingen

(zie voor de normale ledaanduidingen paragraaf 3.4)

De leds bulklading en absorptielading knipperen synchroon (tegelijkertijd).	Storing spanningsensor. De spanning gemeten bij de spanningsdetectie-aansluiting wijkt te veel af (meer dan 7 V) van de spanning bij de positieve en negatieve aansluiting van het apparaat. Het betreft waarschijnlijk een aansluitout. Het apparaat blijft in normala bedrijf. OPMERKING: Als de led "inverter on" knippert in gegenphase, dan betreft dit een VE_BUS- storingscode (zie onderstaand).
De leds absorptielading en druppelling knipperen synchroon (tegelijkertijd).	De gemeten accutemperatuur heeft een uiterst onwaarschijnlijke waarde. De sensor is waarschijnlijk defect of onjuist aangesloten. Het apparaat blijft in normala bedrijf. OPMERKING: Als de led "inverter on" knippert in gegenphase, dan betreft dit een VE_BUS- storingscode (zie onderstaand).
"Mains on" knippert en er is geenuitgangsspanning.	Het apparaat bevindt zich in de modus "charger only" en er is netvoeding beschikkaar. Het apparaat weigert de netvoeding of is nog bezig met synchroniseren.

7.3 VE.Bus-ledaanduidingen

Apparatuur, die is geintegreerd in een VE.Bus-system (een parallel- of 3-faseconfigatie) kan zogenaamde VE.Busledaanduidingen bieden. Deze ledaanduidingen konnen worden onderverdeeld in twee groepen: OK-codes en storingscodes.

7.3.1 VE.Bus-OK-codes

Als de interne toestand van een apparaat is orde is, maar het apparaat nog Niet kan worden gestart, waar dat een ofeer andere apparaten in het systeme een storingsstatus aangeven, zullen de apparaten die in orde zich een OK-code aangeven. Hierdoor is het opsporen van storingen in een VE.Bus-systeme möglichk, waarat apparaten die geen aandacht nodig hebben ook als zodenig hunnen worden herkend.

Belangrijke aanwijzing: OK-codes worden alleen weergegeven als een apparaat zich nicht in de omvormer- of oplaadmodus bevindt!

Een knipperende led "bulk" geeft aan dat het apparaat kan omvormen.
-Een knipperende led "float" geeft aan dat het apparaat kan opladen.

OPMERKING: In prince要去en alle andere leds uit zich. Als dat nicht het geval is, is de code geen OK-code. De volgende uitzonderingen zich echter van toepassing:

• De bovenstaande speciale ledaanduidingen können samen met de OK-codes optreden.
• De led "accu bjna leeg" kan samen met de OK-code functioneren die aangeeft dat het apparaat kan opladen.

7.3.2 VE.Bus-storingscodes

Een VE. Bus-system kan verschillende storingscodes weergeven. Deze codes worden weergegeven met de leds "inverter on", "bulk", "absorption" en "float".

Om een VE.Bus-storingscode juist te kunnen interpreten, moet de volgende procedure worden gevolgd:

1. Het apparaat dient een storing te hebben (geen AC-uitgangsspanning).
2. Knippert de led "inverter on"? Indien nicht, dan is er geen VE.Bus-storingscode.
3. Als een of meer van de leds "bulk", "absorption" of "float" knippert, dat dient dit knipperen in tegenfase van de led "inverter on" te gebeuren, d.w.z. de knipperende leds zich uit als de led "inverter on" aan is en omgekeerd. Is dit nicht het geval, dan is er geen VE.Bus-storingscode.
4. Controller de led "bulk" en bepaal welke van de drie onderstaande tabellen gebruikt moet worden.
5. Kies de juiste kolom en rij (afhankelijk van de leds "absorption" en "float") en bepaal de storingscode.
6. Bepaal de betekenis van de code in onderstaande tabellen.

Ied Bulk is uit
		Ied Absorption
		Uit	knipper	aan
Ied Float	uit	0	3	6
	knipper	1	4	7
	aan	2	5	8

led Bulk knippert
		led Absorption
		uit knppert		aan
led Float	uit	9	12	15
	knipper	10	13	16
	aan	11	14	17

led Bulk brandt
		led Absorption
		uit knippert aan
led Float	uit	18	21	24
	knipper	19	22	25
	aan	20	23	26

led Bulk led Absorption led Float	Code	Betekenis:	Oorzaak / oplossing:
○○○	1	Het apparaat is uitgeschakeld, onder dat een van de andere fases in het systeme is uitgeschakeld.	Controleer de falende fase.
○○○	3	Niet alle of meer dan de verwachte apparaten zich in het systeme gezonden.	Het systeme is nicht juist geconfigureerd. Configureer het systeme opnieuw.
			Storing in de communicatiekabel. Controleer de kabels en schakel alle apparatuur uit en daarna weer in.
○○○	4	Geen enkel ander apparaat gedetecteerd.	Controleer de communicatiekabels.
○○○	5	Overspanning bij AC-uitgang.	Controleer de AC-kabels.
○○○	10	Systeemtijdsynchronisisatieprobleem opgetreden.	Dit dient in juist geënstalleerde apparatuur Niet op te treden. Controleer de communicatiekabels.
○○○	14	Apparaat kan geen gevevens overdragen.	Controleer de communicatiekabels (er zou kortsluiting hunnen zich ontstaan).
○○○	17	Eén van de apparaten heeft de rol van "master" op zich genomen, onderdat de originele master—heeft gefaald.	Controleer de falende unit. Controleer de communicatiekabels.
○○○	18	Overspanning is opgetreden.	Controleer de AC-kabels.
○○○	22	Dit apparaat kan als "slave" fungeren.	Dit apparaat is een verouderd en ongeschikt model. Het dient te worden verrangen.
○○○	24	Overschakelsystembeveiliging gestart.	Dit dient in juist geinstalleerde apparatuur Niet op te treden. Schakel alle apparatuur uit en daarna werk in. Als het probleem opnieuw optreedt, controller dan de installatione. Mogelijk oplossing: verhoog de ondergrens van de AC-ingangsspanning maar 210 VAC (fabrieksinstilling is 180 VAC)
○○○	25	Firmware-incompatibilité. Eén van de aangesloten apparaten heeft een te oude firmware om met dit apparaat samen te werken.	1) Schakel alle apparatuur uit. 2) Schakel het apparaat dat deze storing aangeeft in. 3) Schakel alle andere apparaten eén voor eén in tot de storingsmelding waar optreedt. 4) Update de firmware in het LASTe apparaat dat is ingeschakeld.
○○○	26	Interne fout.	Dient Niet op te treden. Schakel alle apparatuur uit en daarna werk in. Neem contact op met Victron Energy als het probleem blijft bestaan.
