Producttype	Kamerthermostaat / zone-regelaar / afstandsbediening
Merk	Buderus
Model	Logamatic RC100
Afmetingen (L × H × D)	80 x 80 x 23 mm
Voeding	8 … 16 V DC (via BUS-kabel)
Nominale stroom	4 mA
Communicatie-interface	BUS EMS plus (EMS, OpenTherm)
Instelbereik kamertemperatuur	5 … 30 °C
Toegestane omgevingstemperatuur	0 … 60 °C
Beschermingsklasse	III
Beschermingsgraad	IP20
Beschikbare functies	Kamerregelaar (CO), zone-regelaar (SC), afstandsbediening (Fb)
Regeltype	Afhankelijk van kamertemperatuur, modulerend (vermogen of aanvoertemperatuur)
Weergave	Kamertemperatuur, bedrijfsindicatie warmtegenerator, foutmeldingen
Bevestiging	Wandmontage, met bijgeleverd bevestigingsmateriaal
Maximale BUS-kabellengte	300 m (doorsnede 1,5 mm²)
Energie-efficiëntieklasse (in CO)	V (bijdrage 3,0%)
Energie-efficiëntieklasse (in SC met ≥ 3 sensoren)	VIII (bijdrage 5,0%)
Compatibele warmtegeneratoren	Met BUS EMS, EMS plus of OpenTherm-systeem
Instellingen in servicemenu	Regelaartype, verwarmingscircuit, reactiesnelheid, temperatuurcorrectie, vermogen/aanvoerregeling, eenheid °C/°F, reset
Verbruiksweergave	kWh (brandstof en elektriciteit) voor verwarming en warm water, standby of gemiddeld
Veiligheid	Vorstbeveiliging alleen verzekerd met externe regeling; uitschakelen verwarming mogelijk
Onderhoud	Buitenkant reinigen met zachte doek; geen door gebruiker te repareren onderdelen
Reserveonderdelen	Complete bedieningsmodule vervangen bij defect
Algemene informatie	Gebruiksaanwijzing inbegrepen; technische documentatie verkrijgbaar bij de vakhandel

Veelgestelde vragen - Logamatic RC100 BUDERUS

Welke warmtegeneratoren zijn compatibel met de Logamatic RC100?

De RC100 is compatibel met warmtegeneratoren die zijn uitgerust met een BUS EMS, EMS plus of OpenTherm-systeem. Hij kan niet worden gebruikt met de regelaars Logamatic RC10, RC20, RC25, RC30, RC35 en Logamatic 4000.

Hoe stel ik de gewenste kamertemperatuur in?

Draai aan de keuzeknop om de gewenste temperatuur te kiezen (tussen 5 en 30 °C). Druk op de knop om de instelling te bevestigen. De gewenste temperatuur knippert kort.

Hoe schakel ik de verwarming volledig uit?

Verlaag de gewenste kamertemperatuur tot OFF wordt weergegeven. Let op: de vorstbeveiliging voor de ruimte is dan uitgeschakeld, alleen die van de warmtegenerator blijft actief.

Wat moet ik doen als er een foutcode wordt weergegeven?

Noteer de foutcode en de aanvullende code die afwisselend worden weergegeven. Druk kort op de keuzeknop om de actuele kamertemperatuur weer te geven. Neem contact op met een erkende installateur of de klantenservice en vermeld het type fout en het identificatienummer aan de achterzijde van het apparaat.

Hoe kom ik in het servicemenu?

Houd de keuzeknop ingedrukt tot twee horizontale streepjes worden weergegeven. Laat los om de eerste instelling te zien. Draai de knop om te navigeren. Druk om een instelling te wijzigen, draai om de waarde te kiezen en bevestig. Om af te sluiten, houd de knop ingedrukt tot drie horizontale streepjes.

Hoe reset ik de RC100?

Stel in het servicemenu F.1 = 1 in om te resetten. De fabrieksinstelling wordt hersteld. Na een stroomonderbreking blijven de instellingen behouden.

Wat is de functie van zone-regelaar (SC)?

In de modus SC kan de RC100 tot 4 ongemengde verwarmingscircuits beheren in combinatie met een zonemodule. Het regelt de zonetemperatuur op basis van de kamertemperatuur met regeling van de aanvoertemperatuur.

Hoe gebruik ik de RC100 als afstandsbediening?

Stel A.1 = Fb in het servicemenu in. De RC100 wordt een afstandsbediening voor een hoofdregelaar (bijv. RC310). U kunt de gewenste temperatuur tijdelijk wijzigen tot het volgende schakelmoment van het tijdsprogramma.

Wat betekent de bedrijfsindicatie van de warmtegenerator?

Het pictogram van een vlam of een vergelijkbaar symbool brandt wanneer de warmtegenerator warmte produceert, bijvoorbeeld wanneer de brander in werking is. Het kan ook een onderhoudsbericht aangeven.

Hoe moet ik foutcodes zoals A61 of A21 interpreteren?

De foutcode (bijv. A61) geeft het type probleem aan, en de aanvullende code (3 of 4 cijfers) geeft details. Bijvoorbeeld A61/3091 betekent defecte kamertemperatuursensor op circuit 1, A21/1001 duidt op een onjuiste configuratie voor Fb of SC. Raadpleeg de foutentabel in de handleiding voor corrigerende maatregelen.

GEBRUIKSAANWIJZING Logamatic RC100 BUDERUS

1 Algemene veiligheidsvoorschriften

Installeren en inbedrijfstelling

▶ Bij de installatie en het bedrijf de specifieke nationale voorschriften en normen respecteren!
▶ De instructies in alle handleidingen moeten worden aangehouden. Indien deze niet worden aangehouden kunnen materiële schade en lichamelijk letsel en zelfs levensgevaar ontstaan.
▶ Bedieningseenheid alleen door een erkend installateur laten installeren en in bedrijf laten stellen.
▶ Bedieningseenheid niet in vochtige ruimten installeren.
▶ Warmteproducent en andere toebehoren conform de bijbehorende handleidingen installeren en in bedrijf stellen.
▶ Bedieningseenheid nooit op het 230 V net aansluiten.
▶ Voor de installatie van de bedieningseenheid: warmteproducent en alle andere BUS-deelnemers over alle polen spanningsloos schakelen, borgen tegen onbedoeld herinschakelen en de spanningsloosheid controleren.

Schade door vorst

Wanneer de installatie niet in bedrijf is, kan deze bevriezen:

▶ Installatie bij buitentemperaturen onder 0 °C ingeschakeld laten.
▶ Wanneer de bedieningseenheid als regelaar wordt gebruikt, is geen vorstbeveiliging mogelijk. Een betrouwbare vorstbeveiliging kan alleen bij een weersafhankelijke regeling worden gewaarborgd.
▶ Eventueel optredende storing direct oplossen.

2 Gegevens betreffende het product

Toepassingsmogelijkheden

• Kamertemperatuurgestuurde regelaar (CO) voor installaties met een ongemengd cv-circuit
• Zoneregelaar (SC) voor telkens een ongemengd cv-circuit met zonemodule en maximaal 4 cv-circuits in installaties zonder master-bedieningseenheid

Buderus

2 Gegevens betreffende het product

- Afstandsbediening (Fb)

• in installaties met een master-bedieningseenheid (bijvoorbeeld RC310/HMC300 met maximaal 4 cv-circuits)
• in combinatie met warmtebronnen met externe boilerlaadpomp uitsluitend bruikbaar als afstandsbediening
• in combinatie met warmtepompen (met HMC300) uitsluitend als afstandsbediening bruikbaar

Gebruik

• Cv-ketel met BUS-systeem EMS, EMS plus of OpenTherm
- Combinatie met Logamatic RC10, RC20, RC25, RC30 en RC35, en Logamatic 4000 niet mogelijk.

Leveringsomvang

• Bedieningseenheid
• Bevestigingsmateriaal
• Technische documentatie

Technische gegevens

Afmetingen (B × H × D) 80 x 80 x 23 mm
Nominale spanning 8 ... 16 V DC
Nominale stroom 4 mA
BUS-interface EMS plus (EMS, OpenTherm)
Regelbereik 5 ... 30 °C
Toelaatbare omgevingstemperatuur 0 ... 60 °C
Beschermingsklasse III
Beschermingsklasse IP20

Productgegevens voor energieverbruik

De volgende productgegevens voldoen aan de eisen van de EU-verordeningen nr. 811/2013 als aanvulling op de richtlijn 2010/30/EU. De klasse van de temperatuurregelaar is voor de berekening van de energie-efficiëntie van de ruimteverwarming in een combi-installatie nodig en daarvoor in het systeemspecificatieblad opgenomen.

Functie Klasse	1)	[%] 1),2)
RC100
Ruimtetemperatuurgeregeld, module-rend	V 3,0 ●
RC100 & zonemodule
Kamertemperatuurregelsysteem met ≥ 3 temperatuursensoren (zoneregeling), modulerend	VIII 5,0 ●

- Uitleveringstoestand

1) Indeling conform EU-verordening nummer 811/2013 voor marking van combinatie-installaties
2) Bijdrage aan de seizoensgebonden energie-efficiëntie voor ruimteverwarming in %

2.1 Functie als kamertemperatuurgestuurde regelaar (CO)

De RC100 regelt de warmtebron via de kamertemperatuur. In Duitsland alleen met schakelklok toegestaan. De bedieningseenheid is niet voor de regeling van warmtebronnen van andere fabrikanten met BUS-systeem OpenTherm geschikt (geen Open-Therm certificaat).

Vermogensregeling (alleen EMS/EMS plus)

Het warmtevermogen van de warmteproducent verandert overeenkomstig de afwijking tussen de actuele en de gewenste kamertemperatuur. Het regelgedrag is voor een uniform temperatuurniveau geschikt (bijvoorbeeld huis in open uitvoering). Er treden minder branderstarts op en kortere pomplooptijden. Afhankelijk van de aangesloten warmteproducent, is dit regelingstype eventueel niet beschikbaar.

Aanvoertemperatuurregeling (EMS/EMS plus/OpenTherm)

De aanvoertemperatuur verandert overeenkomstig de afwijking tussen actuele en gewenste kamertemperatuur. Het regelgedrag is voor woningen en gebouwen met verschillende temperatuurzones geschikt. De regelnauwkeurigheid is hoger en de aanvoertemperatuur wordt in hoogte begrensd. Dit is brandstofbesparend.

Met de pompoptimalisatie kunnen de pomplooptijden worden verkort.

3 Bediening

2.2 Functie als zoneregelaar (SC, alleen EMS/EMS plus)

De RC100 kan in combinatie met zonemodules zonder master-bedieningseenheid als regelaar voor telkens één van maximaal 4 cv-circuits worden ingezet (meer informatie zie technische documentatie van de zonemodule).

De zonetemperatuur wordt daarbij op dezelfde wijze geregeld als bij de functie als kamertemperatuurgestuurde regelaar met ingestelde aanvoertemperatuurregeling.

2.3 Functie als afstandsbediening (Fb, alleen EMS/EMS plus)

De RC100 kan als afstandsbediening van een master-bedieningseenheid worden gebruikt.

Het tijdprogramma wordt bepaald door de master-bedieningseenheid. Op de RC100 kan de gewenste kamertemperatuur tijdelijk tot aan de volgende schakeltijd van het tijdprogramma worden veranderd. Daarna is de master-bedieningseenheid weer master, tot de instelling op de RC100 opnieuw wordt veranderd.

3 Bediening

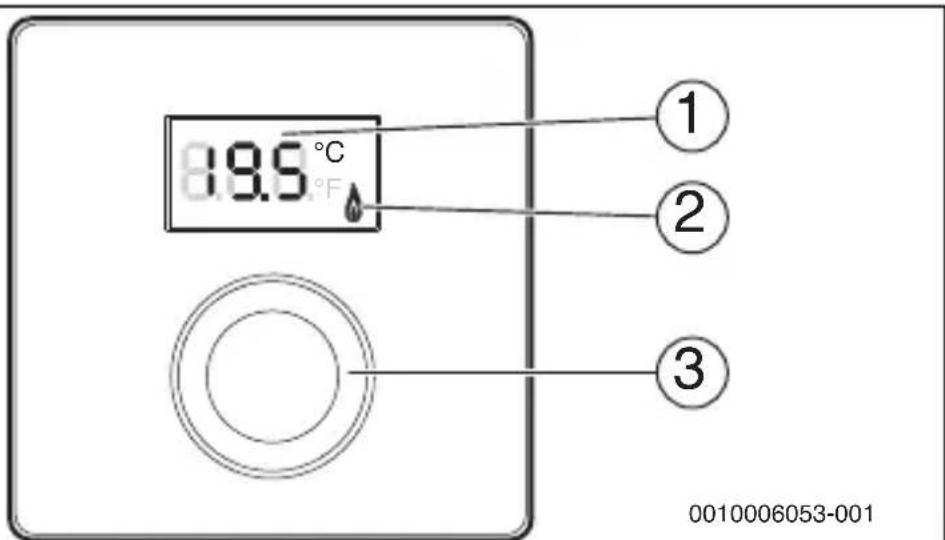

[1] Temperatuurweergave
[2] Bedrijfsweergave warmtebron
[3] Keuzeknop: kiezen (draaien) en bevestigen (indrukken)

Beschrijving van de weergaven Voorbeeld
Actuele kamertemperatuur (standaardweergave)
Gewenste kamertemperatuur:► Keuzeknop indrukken, om de gewenste kamertemperatuur kort weer te geven (knipperend).
Warmteproducent produceert warmte, bijv. brander draait.
Servicemelding (onderhoud nodig)► Druk de keuzeknop in, om naar de standaardweergave over te gaan.
Storingsmelding afwisselend de storings- en de subcode (→ storingen oplossen)► Druk de keuzeknop in, om de actuele kamertemperatuur kort weer te geven.

Instellen gewenste kamertemperatuur Resultaat
► Keuzeknop draaien, om de gewenste kamertemperatuur te kiezen.
► Druk op de keuzeknop, om de instelling te bevestigen.

Verwarming uitschakelen Resultaat
► Verlaag de gewenste kamertemperatuur, tot OFF verschijnt. Bij uitgeschakelde cv is ook de vorstbeveiliging van de kamer uitgeschakeld. De vorstbeveiliging van de warmtegenerator blijft actief.

4 Informatie voor de installateur

4.1 Installatie

▶ Bedieningseenheid op een vlakke wand monteren (→ afb. 1 tot 3 vanaf pagina 74).

4.2 Elektrische aansluiting

De bedieningseenheid wordt via de BUS-kabel met energie gevoed.

lengte Aanbevolen doorsnede Kabeltype
≤ 100 m 0,50 mm	2	Minimaal H05 VV-... (NYM-J...)
≤ 300 m 1,50 mm	2

Tabel 1 Toegestane BUS-kabellengten

▶ BUS-kabel deskundig installeren en aansluiten.
▶ BUS-verbinding maken ( afb. 4, pagina 74).

Identificatie van de BUS-aansluitklem zie installatie-instructie van de warmtebron.

4.3 Aansluitschema's met installatievoorbeelden

De hydraulische weergaven zijn slechts schematisch en zijn een vrijblijvend voorbeeld voor een mogelijke hydraulische schakeling.

Afbeelding 5, pagina 75 toont een installatievoorbeeld voor 2 ongemengde cv-groepen met zonemodule en warmwaterbereiding, individuele instelling van de 2 RC100 en van de zonemodule MZ100

4.4 Inbedrijfstelling

Eerste inbedrijfname of inbedrijfname na een reset.

Installaties met een cv-groep (kamerthermostaat - CO)

▶ Installatie inschakelen / RC100 resetten. Tijdens het opbouwen van de verbinding worden 3 strepen getoond. Na het opbouwen van de verbinding wordt de kamertemperatuur getoond.

Installaties met meerdere cv-circuits (zoneregelaar – SC/afstandsbediening – Fb)
► Installatie inschakelen / RC100 resetten.Tijdens het opbouwen van de verbinding worden 3 strepen ge-toond.
► A.1 = SC instellen en bevestigen (zoneregelaar).-of-► A.1 = Fb instellen en bevestigen (afstandsbediening)
► CV-circuit (HC = 1...4) kiezen en bevestigen.

4.5 Instellingen in het servicemenu

Instelling Instelgebied 1)		Omschrijving
A.1 CO | Fb | SC	Regelaar (CO), afstandsbediening (Fb), zone-regelaar (SC)
H.C HC1 | HC2 | HC3 | HC4		CV-circuit/verwarmingszone 1 tot 4^2)
d.1	2 | 3 | 4	Regelkarakteristiek (reactiesnelheid)2: 2K P-bereik = snelle reactie3: 3K P-bereik = matig snelle reactie4: 4K P-bereik = trage reactie
E.1	- 3.0 ... 0.0 ... 3.0	Correctiewaarde voor de getoonde kamer-temperatuur
P.1 4 | 5	Aanvoertemperatuurregeling (4) of vermo-gensregeling (5)
L.1 1 | 0	Pomp optimalisatie actief: cv-pomp draait bij aanvoertemperatuurregeling zo kort mogelijk.Uitschakelen bij buffervat in de installatie.
C.1 C | F	Eenheid van de getoonde temperaturen °C (C)of °F (F)

4 Informatie voor de installateur

Instelling	Instelgebied1)	Omschrijving
S.1 nF.12.01	Softwareversie	3)
F.1 1 | 0 RC100 resetten		0: niet resetten1: resetten

1) Geaccentueerde waarden = fabrieksinstelling
2) Aan ieder cv-circuit mag slechts één RC100 worden toegekend.
3) Verdraai de keuzeknop, om de gehele waarde uit te lezen.

Bij een reset wordt de fabrieksinstelling weer hersteld. Bij stroomuitval blijven de instellingen inclusief de toekenning van het verwarmingscircuit behouden.

4.6 Energieverbruiksindicatie in servicemenu

Instelling Eenheid Bron Functie Periode
EC.0 kWh Brandstof Verwarming Vooravond (0 – 24 h)
EC.1 Warm water
EC.2 Elektriciteit Verwarming Vooravond (0 – 24 h)
EC.3 Warm water
EC.4 Brandstof Verwarming Daggemiddelde			1)(0 – 24 h)
EC.5 Warm water
EC.6 Elektriciteit Verwarming Daggemiddelde			1)(0 – 24 h)
EC.7 Warm water
EC.8 Elektriciteit Koeling	Vooravond (0 – 24 h)
EC.9			Daggemiddelde1)(0 – 24 h)

1) Gemiddelde over de laatste 30 dagen

4.7 Bediening (voorbeeld)

Servicemenu openen Resultaat
► Houd de keuzeknop ingedrukt, tot 2 strepen verschijnen.
► Keuzeknop loslaten, om de eerste instelling weer te geven.
Veranderen instelling (bijvoorbeeld cv-circuit H.C) Resultaat
► Instelling kiezen.
► Keuzeknop indrukken, om de actuele waarde weer te geven.
► Keuzeknop opnieuw indrukken, om de waarde te veranderen.
► Gewenste waarde kiezen en bevestigen.
► Keuzeknop ingedrukt houden, tot weer de instelling wordt ge-toond.
Servicemenu sluiten Resultaat
► Houd de keuzeknop ingedrukt, tot 3 strepen verschijnen.
► Keuzeknop loslaten.De actuele kamertemperatuur wordt getoond en de bedienings-eenheid werkt met de gewijzigde instelling.

5 Storingen verhelpen

Wanneer een storing niet kan worden opgelost, storings- en subcode noteren:

▶ Schakel een erkend installateur of de servicedienst in.
- Geef het type storing en het identificatienummer van de bedieningseenheid door.

Pure horizontal line segments without any text, numbers, or symbols

Tabel 2 Ident.-nr. → achterkant bedieningseenheid (door installateur in te vullen)

Bij storingen toont het display afwisselend de betreffende storingscode en de 3-cij-ferige subcode.

Bij een 4-cijferige subcode worden afwisselend met de storingscode eerst de beide eerste posities en dan de beide laatste posities getoond (bijvoorbeeld: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).

Storings-code	Sub-code	Mogelijke oorzaken en oplossingen door de installateur
A61...A64	3091...3094	Kamertemperatuursensor RC100 defect (A61/3091: cv-circuit 1, ..., A64/3094: cv-circuit 4).► Vervang de RC100.
A21 1001	RC100 in cv-circuit 1 verkeerd geconfigureerd.► Indien een master-bedieningseenheid (bijv. RC310) geïnstalleerd is, A.1 = Fb (afstandsbediening) instellen.► Wanneer een zonemodule is geïnstalleerd en wordt herkend, A.1 = SC (zoneregelaar) instellen.► Wanneer geen master-bedieningseenheid en slechts één cv-circuit is geïnstalleerd, A.1 = CO (regelaar) instellen.
A22...A24	1001 BUS-signaal van de master-bedieningseenheid voor afstandsbediening ontbreekt (A22: cv-circuit 2, ..., A24: cv-circuit 4).► Master-bedieningseenheid (bijv. RC310) installeren.► BUS-verbinding maken.

Storings-code	Sub-code	Mogelijke oorzaken en oplossingen door de installateur
A61 1008	1010	Geen communicatie via BUS-verbinding OpenTherm.
		Geen communicatie via BUS-verbinding EMS plus.
		► Controleer of de buskabel verkeerd is aangesloten.
		► Bedradingsfouten oplossen en regeltoestel uit- en weer in-schakelen.
		► Controleer of de buskabel defect is. Regeltoestel uit- en weer inschakelen.
		► Buskabel repareren of vervangen.
		► Defecte bedieningseenheid vervangen.
A61 ... A64	1081 ... 1084	RC100 verkeerd geconfigureerd (A61/1081: cv-circuit 1, ..., A64/1084: cv-circuit 4).
		► A.1 = Fb (afstandsbediening) instellen.
A61 ... A64	3061 ... 3064	RC100 verkeerd geconfigureerd (A61/3061: cv-circuit 1, ..., A64/3064: cv-circuit 4).
		► Maatregelen voor oplossingen zie storingscode A21.
Fill - Waterdruk in de cv-installatie te laag.		► CV-water bijvullen (ook zonder installateur, → gebruikers- of installatie-instructie van de warmtebron).

Tabel 3 Storings- en subcode voor de installateur

Meer informatie zie eventueel servicehandboek

6 Afgedankte elektrische en elektronische apparatuur

Niet meer te gebruiken elektrische en elektronische apparaten moeten gescheiden worden ingezameld en aan een milieuvriendelijke afvalverwerking worden toegevoerd (Europese richtlijn betreffende elektrische en elektronische afgedankte apparaten).

Gebruik voor het afvoeren van elektrische en elektronische afgedankte apparaten de nationale retour- en inleversystemen.

Buderus
