Logamatic RC100 - Termostato BUDERUS - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Logamatic RC100 BUDERUS in formato PDF.
| Tipo di prodotto | Termostato ambiente / regolatore di zona / comando a distanza |
| Marca | Buderus |
| Modello | Logamatic RC100 |
| Dimensioni (L × A × P) | 80 x 80 x 23 mm |
| Alimentazione | 8 … 16 V CC (tramite cavo BUS) |
| Corrente nominale | 4 mA |
| Interfaccia di comunicazione | BUS EMS plus (EMS, OpenTherm) |
| Campo di regolazione della temperatura ambiente | 5 … 30 °C |
| Temperatura ambiente ammissibile | 0 … 60 °C |
| Classe di protezione | III |
| Grado di protezione | IP20 |
| Funzioni disponibili | Regolatore ambiente (CO), regolatore di zona (SC), comando a distanza (Fb) |
| Tipo di regolazione | In funzione della temperatura ambiente, modulante (potenza o temperatura di mandata) |
| Display | Temperatura ambiente, spia di funzionamento del generatore di calore, messaggi di guasto |
| Fissaggio | A parete, con set di fissaggio fornito |
| Lunghezza massima cavo BUS | 300 m (sezione 1,5 mm²) |
| Classe di efficienza energetica (in CO) | V (contributo 3,0 %) |
| Classe di efficienza energetica (in SC con ≥ 3 sonde) | VIII (contributo 5,0 %) |
| Generatori compatibili | Con sistema BUS EMS, EMS plus o OpenTherm |
| Impostazioni nel menu di servizio | Tipo di regolatore, circuito di riscaldamento, velocità di reazione, correzione temperatura, regolazione potenza/mandata, unità °C/°F, reset |
| Visualizzazione consumi | kWh (combustibile ed elettricità) per riscaldamento e ACS, in standby o media |
| Sicurezza | Protezione antigelo garantita solo con regolazione esterna; arresto del riscaldamento possibile |
| Manutenzione | Pulizia esterna con un panno morbido; nessuna parte riparabile dall'utente |
| Ricambi | Modulo di comando completo da sostituire in caso di guasto |
| Informazioni generali | Istruzioni per l'uso incluse; documentazione tecnica disponibile presso il professionista |
Domande frequenti - Logamatic RC100 BUDERUS
Domande degli utenti su Logamatic RC100 BUDERUS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Termostato in formato PDF gratuitamente! Trova il tuo manuale Logamatic RC100 - BUDERUS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Logamatic RC100 del marchio BUDERUS.
MANUALE UTENTE Logamatic RC100 BUDERUS
1 Avvertenze di sicurezza generali
Installazione e messa in funzione
▶ Osservare le disposizioni e le norme nazionali specifiche per l'installazione ed il funzionamento.
▶ Rispettare le indicazioni riportate in tutte le istruzioni. La mancata osservanza delle indicazioni può causare lesioni alle persone e/o danni materiali fino ad arrivare al pericolo di morte.
▶ Far eseguire l'installazione e la messa in funzione del termoregolatore esclusivamente da personale specializzato ed autorizzato.
▶ Non installare il termoregolatore in locali umidi.
▶ Installare e mettere in funzione il generatore di calore ed ulteriori accessori in conformità alle relative istruzioni.
▶ Non collegare mai il termoregolatore alla rete 230 V.
▶ Prima dell'installazione del termoregolatore: staccare completamente l'alimentazione elettrica su tutte le polarità al generatore di calore e a tutte le ulteriori utenze BUS, mettere in atto delle misure contro la riaccensione accidentale e assicurare l'assenza di tensione di alimentazione.
Danni dovuti al gelo
Se l'impianto non è in funzione, può gelare:
▶ Lasciare attivato l'impianto in caso di temperature esterne sotto 0 °C.
Se il termoregolatore viene utilizzato come termostato ambiente, non è possibile alcuna protezione antigelo dell'impianto. Una protezione antigelo dell'impianto sicura può essere garantita solo con regolazione in funzione della temperatura esterna.
▶ Eventualmente far eliminare immediatamente la disfunzione causata dal gelo, se si presenta.
2 Descrizione del prodotto
Possibilità di impiego
- Termoregolatore in funzione della temperatura ambiente (CO) per impianti dotati di un circuito di riscaldamento diretto (non miscelato)
- Utilizzabile come termoregolatore di zona (SC) rispettivamente per un circuito di riscaldamento diretto (non miscelato) mediante apposito modulo per zone con massimo 4 circuiti di riscaldamento, in impianti non dotati di termoregolatore principale sovraordinato
• Telecomando (Fb, comando remoto)
- in impianti con unità di servizio sovraordinata (per es. RC310/HMC300) con al massimo 4 circuiti di riscaldamento
- in unione con generatori di calore con circolatore carico accumulatore esterno utilizzabile esclusivamente come telecomando
- in unione con pompe di calore (con HMC300) utilizzabile esclusivamente come telecomando
Utilizzo
- Generatore di calore con sistema con cablaggio BUS EMS, EMS plus oppure OpenTherm
- Combinazione con Logamatic RC10, RC20, RC25, RC30 e RC35 e Logamatic 4000 non possibile.
Volume di fornitura
- Termoregolatore
- Materiale di fissaggio
- Documentazione tecnica
Dati tecnici
| Dimensioni (L × A × P) 80 x 80 x 23 mm | |
| Tensione nominale 8 ... 16 V c.c. | |
| Corrente nominale 4 mA | |
| Interfaccia BUS EMS plus (EMS, OpenTherm) |
Buderus
| Campo di regolazione 5 ... 30 °C | |
| Temperatura ambiente consentita 0 ... | 60 °C |
| Classe di protezione III | |
| Grado di protezione IP20 |
Dati del prodotto per il consumo energetico
I seguenti dati prodotto soddisfano i requisiti del regolamento UE n. 811/2013 a completamento della direttiva 2010/30/UE. La classe della termoregolazione è necessaria per il calcolo dell'efficienza energetica per il riscaldamento d'ambiente di un insieme di apparecchi e viene pertanto indicata nella scheda tecnica del sistema.
| Funzione Classe | 1) | [%] 1),2) | |
| RC100 |  | ||
| Termoregolazione in funzione della temperatura ambiente, modulante | V 3,0 ● | ||
| RC100 e modulo di zona |  | ||
| Sistema di termoregolazione della temperatura ambiente con ≥ 3 sonde di temperatura (termoregolazione a zone), modulante | VIII 5,0 ● | ||
- Stato di fornitura
1) Classificazione secondo il regolamento UE n. 811/2013 sull'etichettatura degli insiemi di apparecchi per il riscaldamento d'ambiente
2) Contributo all'efficienza energetica stagionale del riscaldamento d'ambiente in %
2.1 Funzionamento come termoregolatore in funzione della temperatura ambiente (CO)
Il termoregolatore RC100 regola il generatore di calore tramite la temperatura ambiente. In Germania è consentito solo con orologio programmatore. Il termoregolatore non è idoneo per la regolazione di generatori di calore di altri produttori con sistema BUS OpenTherm (mancanza della certificazione OpenTherm).
2 Descrizione del prodotto
Regolazione di potenza (solo EMS/EMS plus)
La potenza termica del generatore di calore varia in relazione alla differenza tra la temperatura ambiente attuale e la temperatura ambiente desiderata. L'azione della termoregolazione è adatta per un livello di temperatura uniforme, ad es. casa indipendente. Il bruciatore viene avviato un minor numero di volte e i tempi di funzionamento dei circolatori sono più brevi. A seconda del generatore di calore collegato, questa modalità di termoregolazione potrebbe risultare non disponibile.
Regolazione temperatura di mandata (EMS/EMS plus/OpenTherm)
La temperatura di mandata varia in relazione alla differenza tra la temperatura ambiente attuale e la temperatura ambiente desiderata. L'azione di questo tipo di termoregolazione è adatta per appartamenti e abitazioni con diverse zone di temperatura. La precisione della termoregolazione è maggiore e la temperatura di mandata viene limitata nel valore. Ciò consente di risparmiare combustibile.
Con l'ottimizzazione del circolatore è possibile diminuire i relativi tempi di funziona- mento.
2.2 Funzionamento come termoregolatore di zona (SC, solo EMS/EMS plus)
Il termoregolatore RC100 può essere utilizzato, in combinazione con gli appositi moduli di zona senza termoregolatore principale, come termoregolatore di uno dei possibili (al massimo 4) dei circuiti di riscaldamento (per ulteriori informazioni vedere la documentazione tecnica del modulo di zona).
La termoregolazione della temperatura delle zone avviene esattamente come descritto per il funzionamento come termoregolatore in funzione della temperatura ambiente con regolazione della temperatura di mandata impostata.
2.3 Funzionamento come telecomando (Fb, solo EMS/EMS plus)
Il termoregolatore RC100 può essere utilizzato come comando a distanza di una termoregolazione sovraordinata.
Il programma orario viene determinato mediante il termoregolatore principale. Sul RC100 può essere modificata provvisoriamente la temperatura ambiente che rimarrà valida fino all'orario di commutazione successivo del programma orario. Da questo punto in poi riprende il comando la termoregolazione sovraordinata, finché l'impostazione su RC100 non viene nuovamente modificata.
Buderus
3 Utilizzo

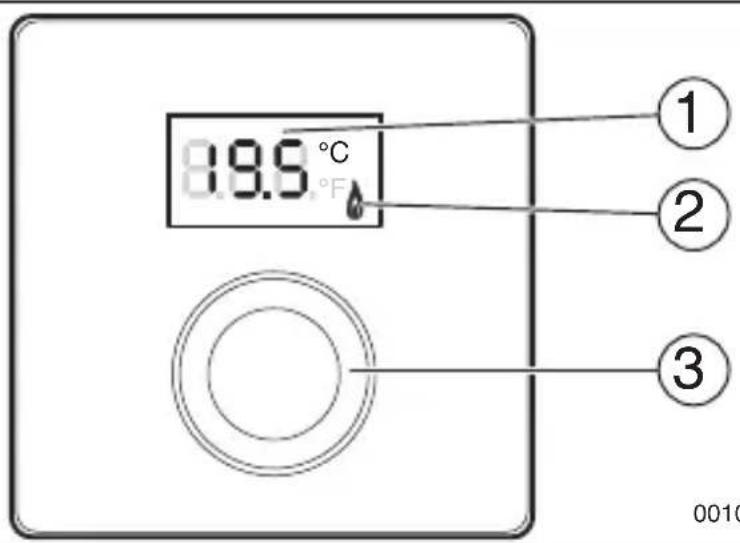

[1] Visualizzazione della temperatura
[2] Indicazione di funzionamento del generatore di calore
[3] Manopola (con pulsante) di selezione: selezionare (girare) e confermare (premere)
Descrizione delle indicazioni Esempio
| Temperatura ambiente attuale (visualizzazione standard) |
Temperatura ambiente desiderata:
▶ Premere la manopola (con pulsante) di selezione per visualizzare brevemente la temperatura ambiente desiderata (lampeggiante).
Il generatore di calore genera energia termica, ad es. bruciatore in funzione.
Avviso di servizio (manutenzione necessaria)
▶ Premere la manopola (con pulsante) di selezione per passare alla visualizzazione standard.
Avviso di disfunzione con indicazione alternata del codice disfunzione e codice aggiuntivo (→ risoluzione disfunzioni)
▶ Premere la manopola (con pulsante) di selezione per visualizzare brevemente la temperatura ambiente attuale.
Buderus
4 Informazioni per il tecnico specializzato
Impostare la temperatura ambiente desiderata Risultato
▶ Ruotare la manopola (con pulsante) di selezione per selezionare la temperatura ambiente desiderata.
▶ Premere la manopola con pulsante di selezione per confermare l'impostazione.
Spegnere il riscaldamento Risultato
▶ Ruotare la manopola di selezione per ridurre il valore della la temperatura ambiente desiderata, finché non viene visualizzato OFF. Con riscaldamento spento anche la protezione antigelo del locale è spenta. Diversamente, la protezione antigelo del generatore di calore continua ad essere attiva.
4 Informazioni per il tecnico specializzato
4.1 Installazione
▶ Montare il termoregolatore ambiente su una parete livellata (→ fig. da 1 a 3 da pag. 74).
4.2 Collegamento elettrico
Il termoregolatore ambiente viene alimentato mediante cavo BUS.
Lunghezza Sezione consigliata Tipo di cavo
| ≤ 100 m 0,50 mm | 2 | almeno H05 VV-... (NYM-J...) |
| ≤ 300 m 1,50 mm | 2 |
Tab. 1 Lunghezze consentite per cavo BUS
▶ Posare e collegare il cavo BUS a regola d'arte.
▶ Realizzare il collegamento BUS (→ fig. 4, pag. 74).
Denominazione dei morsetti di collegamento BUS vedere la documentazione tecnica del generatore di calore.
4.3 Schemi elettrici di collegamento con esempi di impianti
Le rappresentazioni idrauliche sono solo schematiche e danno un esempio non vincolante di un possibile sistema idraulico.
Ad esempio la fig. 5, pag. 75 mostra l'esempio di un impianto per 2 circuiti di riscaldamento diretti (non miscelati) con modulo di zona e produzione di acqua calda sanitaria, impostazione individuale di 2 RC100 e del modulo di zona MZ100
4.4 Messa in funzione
Prima messa in funzione o messa in funzione dopo un reset.
Impianti con un circuito di riscaldamento (termoregolatore ambiente – CO)
▶ Accendere l'impianto / resettare RC100. Durante la realizzazione del collegamento vengono visualizzati 3 trattini. A collegamento avvenuto viene visualizzata la temperatura ambiente.
Impianti con più circuiti di riscaldamento (termoregolatore di zona – SC/telecomando – Fb)
▶ Accendere l'impianto / resettare RC100. Durante la realizzazione del collegamento vengono visualizzati 3 trattini.
▶ Impostare e confermare A.1 = SC (termoregolatore di zona). -of-
▶ Impostare e confermare A.1 = Fb (telecomando)
▶ Selezionare e confermare il circuito di riscaldamento (HC = 1...4).
4 Informazioni per il tecnico specializzato
4.5 Impostazioni nel menu di servizio
| Imposta-zione | Campo di imposta-zione1) | Descrizione |
| A.1 CO | Fb | SC termoregolatore ambiente (CO), comando a distanza (Fb), termoregolatore di zona (SC) | |
| H.C | HC1 | HC2 | HC3 | HC4 | Circuito di riscaldamento/zona di riscalda-mento da 1 a 4^2) |
| d.1 | 2 | 3 | 4 | Caratteristica di termoregolazione (velocità di reazione)2: Fattore P 2K = reazione rapida3: Fattore P 3K = reazione media4: Fattore P 4K = reazione lenta |
| E.1 | -3.0 ... 0.0 ... 3.0 | Valore di correzione per la temperatura ambiente visualizzata |
| P.1 4 | 5 | Regolazione della temperatura di mandata (4)o regolazione della potenza (5) | |
| L.1 1 | 0 | Funzionamento ottimizzato del circolatore: il circolatore di riscaldamento funziona il più brevemente possibile con regolazione della tem-peratura di mandata. Spegnimento con accumulatore puffer nell'impianto. | |
| C.1 C | F | Unità di misura delle temperature visualizzate°C (C) oppure °F (F) | |
| S.1 nF.12.01 | Versione del software | 3) |
| F.1 1 | 0 | Resettare il prodotto RC100 | 0: non resettare1: resettare |
1) Valori in grassetto = impostazione di fabbrica
2) Ad ogni circuito di riscaldamento deve essere assegnato solo un RC100
3) Ruotare la manopola con pulsante di selezione per leggere il valore intero.
In caso di reset viene ripristinata l'impostazione di fabbrica. In caso di caduta di corrente le impostazioni rimangono invariate inclusa l'attribuzione del circuito di riscaldamento.
4.6 Indicazioni del consumo energetico nel menu di servizio
| Imposta-zione | Unità di misura | Fonte Funzionamento Intervallo di tempo | |
| EC.0 kWh | Combustibile Riscaldamento | Giorno precedente | (0 - 24 ore) |
| EC.1 Acqua calda sani- | taria | ||
| EC.2 Elettricità Riscaldamento Giorno precedente | damento Giorno | (0 - 24 ore) | |
| EC.3 Acqua calda sani- | taria | ||
| EC.4 Combustibile Riscaldamento Media giornaliera | sicauldamento media giornaliera | 1)(0 - 24 h) | |
| EC.5 Acqua calda sani- | taria | ||
| EC.6 Elettricità Riscaldamento Media giornaliera | damento Media giornaliera | 1)(0 - 24 ore) | |
| EC.7 Acqua calda sani- | taria | ||
| EC.8 Elettricità Raffreddamento Giorno precedente | ddamento Giorno precedente | (0 - 24 ore) | |
| EC.9 Media giornaliera | 1)(0 - 24 ore) | ||
1) Media degli ultimi 30 giorni
4.7 Utilizzo (esempio)
| Apertura del menu di servizio Risultato | |
| ► Tenere premuto la manopola con pulsante di selezione finché non vengono visualizzati 2 trattini. |  |
| ► Rilasciare la manopola con pulsante di selezione per visualizzare la prima impostazione. |  |
Buderus
5 Eliminazione delle disfunzioni
| Modifica dell'impostazione(ad es. circuito di riscaldamento H.C) | Risultato |
| ► Selezionare l'impostazione. |  |
| ► Premere la manopola con pulsante di selezione per visualizzare il valore attuale. |  |
| ► Premere nuovamente la manopola con pulsante di selezione per modificare il valore. |  |
| ► Selezionare e confermare il valore desiderato. |  |
| ► Tenere premuto la manopola con pulsante di selezione finché non viene nuovamente visualizzata l'impostazione. |  |
Chiusura del menu di servizio Risultato
▶ Tenere premuto la manopola con pulsante di selezione finché non vengono visualizzati 3 trattini.
▶ Rilasciare la manopola con pulsante di selezione.
Viene visualizzata la temperatura ambiente attuale e il termore-
golatore funziona con l'impostazione modificata.
5 Eliminazione delle disfunzioni
Se non è possibile risolvere una disfunzione, annotare il codice disfunzione e il codice supplementare:
▶ Rivolgersi al servizio di assistenza clienti o ad una ditta specializzata e autorizzata.
▶ Comunicare il tipo di disfunzione e il numero identificativo del termoregolatore.
In caso di disfunzioni il display mostra alternativamente il codice disfunzione e il codice supplementare di 3 cifre.
In caso di codice supplementare a 4 cifre, in alternanza al codice disfunzione vengono prima visualizzate le prime due cifre e quindi le ultime due cifre (ad es.:A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).
| Codice disfunzione | Codice supplementare | Possibile causa e rimedio tramite l'intervento del tecnico |
| A61...A64 | 3091...3094 | Sonda temperatura ambiente del prodotto RC100 difettosa (A61/3091: circuito di riscaldamento 1, ..., A64/3094: circuito di riscaldamento 4).► Sostituire il RC100. |
| A21 1001 | RC100 | nel circuito di riscaldamento 1 configurato in modo errato.► Se è installato un termoregolatore principale (ad es. RC310), impostare A.1 = Fb (telecomando).► Se è installato un modulo di zona e viene rivelato, impostare A.1 = SC (termoregolatore di zona).► Se non è installato nessun termoregolatore principale ed è installato un solo circuito di riscaldamento, impostare A.1 = CO (termoregolatore). |
| A22...A24 | 1001 | Assenza del segnale BUS dal termoregolatore principale per il telecomando (A22: circuito di riscaldamento 2, ..., A24: circuito di riscaldamento 4).► Installare il termoregolatore principale (ad es. RC310).► Realizzare il collegamento BUS. |
| Codice disfunzione | Codice supplementare | Possibile causa e rimedio tramite l'intervento del tecnico |
| A61 1008...A64 | 1010 | Nessuna comunicazione tramite il collegamento BUS Open-Therm.Nessuna comunicazione tramite il collegamento BUS EMS plus.► Verificare se il cavo BUS è collegato in modo errato.► Eliminare l'errore di cablaggio e spegnere e riaccendere il termoregolatore.► Verificare se il cavo BUS è difettoso. Spegnere e riaccendere l'apparecchio di regolazione.► Riparare o sostituire il cavo BUS.► Sostituire unità di controllo remoto difettosa. |
| A61...A64 | 1081...1084 | Configurazione errata del prodotto RC100 (A61/1081: circuito di riscaldamento 1, ..., A64/1084: circuito di riscaldamento 4).► Impostare A.1 = Fb (telecomando). |
| A61...A64 | 3061...3064 | Configurazione errata del prodotto RC100 (A61/3061: circuito di riscaldamento 1, ..., A64/3064: circuito di riscaldamento 4).► Misure per rimedio vedere codice disfunzione A21. |
| Fill - Pressione acqua nell'impianto di riscaldamento insufficiente.► Rabboccare l'acqua di riscaldamento (in caso di dubbio contattare il tecnico specializzato,→ documentazione tecnica del generatore di calore). | ||
Tab. 3 Codice disfunzione e codice supplementare per il tecnico specializzato
Per maggiori informazioni vedere il manuale di servizio se necessario
6 Apparecchi elettronici ed elettrici dismessi
Gli apparecchi elettronici ed elettrici non più utilizzabili devono essere raccolti in modo differenziato e portati a un apposito punto di valorizzazione sostenibile (direttiva europea sugli apparecchi elettronici ed elettrici).
Per lo smaltimento di apparecchi elettronici ed elettrici, utilizzare il sistema di ritiro e raccolta specifico del Paese.
▶ Ajustar e confirmar A.1 = Fb (controlo remoto)
