Logamatic RC100 - Termostato BUDERUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente / regulador de zona / control remoto
Marca	Buderus
Modelo	Logamatic RC100
Dimensiones (L × A × P)	80 x 80 x 23 mm
Alimentación	8 … 16 V CC (mediante cable BUS)
Corriente nominal	4 mA
Interfaz de comunicación	BUS EMS plus (EMS, OpenTherm)
Rango de ajuste de temperatura ambiente	5 … 30 °C
Temperatura ambiente admisible	0 … 60 °C
Clase de protección	III
Índice de protección	IP20
Funciones disponibles	Regulador de ambiente (CO), regulador de zona (SC), control remoto (Fb)
Tipo de regulación	En función de la temperatura ambiente, modulante (potencia o temperatura de impulsión)
Visualización	Temperatura ambiente, indicador de funcionamiento del generador de calor, mensajes de fallo
Fijación	Mural, con juego de piezas de fijación incluido
Longitud máxima del cable BUS	300 m (sección 1,5 mm²)
Clase de eficiencia energética (en CO)	V (contribución 3,0 %)
Clase de eficiencia energética (en SC con ≥ 3 sondas)	VIII (contribución 5,0 %)
Generadores compatibles	Con sistema BUS EMS, EMS plus u OpenTherm
Ajustes en menú de servicio	Tipo de regulador, circuito de calefacción, velocidad de reacción, corrección de temperatura, regulación potencia/impulsión, unidad °C/°F, reinicio
Visualización del consumo	kWh (combustible y electricidad) para calefacción y ACS, en reposo o promedio
Seguridad	Protección antihielo asegurada solo con regulación exterior; posible parada de la calefacción
Mantenimiento	Limpieza exterior con un paño suave; ninguna pieza reparable por el usuario
Piezas de repuesto	Módulo de control completo a reemplazar en caso de fallo
Información general	Manual de instrucciones incluido; documentación técnica disponible con el profesional

Preguntas frecuentes - Logamatic RC100 BUDERUS

¿Qué generadores de calor son compatibles con el Logamatic RC100?

El RC100 es compatible con generadores de calor equipados con un sistema BUS EMS, EMS plus u OpenTherm. No se puede utilizar con los reguladores Logamatic RC10, RC20, RC25, RC30, RC35 y Logamatic 4000.

¿Cómo ajustar la temperatura ambiente deseada?

Gire el botón de selección para elegir la temperatura deseada (entre 5 y 30 °C). Presione el botón para confirmar el ajuste. La temperatura deseada parpadea brevemente.

¿Cómo detener completamente la calefacción?

Reduzca la temperatura ambiente deseada hasta que se muestre OFF. Atención: la protección antihielo de la habitación se desactiva, solo la del generador de calor permanece activa.

¿Qué hacer cuando se muestra un código de fallo?

Anote el código de fallo y el código adicional que se muestran alternativamente. Presione brevemente el botón de selección para mostrar la temperatura ambiente actual. Contacte a un instalador autorizado o al servicio posventa indicando el tipo de fallo y el número de identificación ubicado en la parte trasera del dispositivo.

¿Cómo acceder al menú de servicio?

Mantenga presionado el botón de selección hasta que se muestren dos guiones horizontales. Suelte para ver el primer ajuste. Para navegar, gire el botón. Para modificar un ajuste, presione, gire para elegir el valor, luego confirme. Para salir, mantenga el botón hasta que aparezcan tres guiones horizontales.

¿Cómo reiniciar el RC100?

En el menú de servicio, ajuste F.1 = 1 para reiniciar. Se restablece el ajuste de fábrica. Después de un corte de corriente, los ajustes se conservan.

¿Cuál es la función del regulador de zona (SC)?

En modo SC, el RC100 puede gestionar hasta 4 circuitos de calefacción no mezclados en combinación con un módulo de zona. Regula la temperatura de zona en función de la temperatura ambiente con regulación de la temperatura de impulsión.

¿Cómo usar el RC100 como control remoto?

Ajuste A.1 = Fb en el menú de servicio. El RC100 se convierte en un control remoto para un regulador principal (ej. RC310). Puede modificar temporalmente la temperatura deseada hasta la próxima hora de conmutación del programa horario.

¿Qué significa el indicador de funcionamiento del generador de calor?

El ícono que representa una llama o un símbolo similar se enciende cuando el generador de calor produce calor, por ejemplo cuando el quemador funciona. También puede indicar un mensaje de mantenimiento necesario.

¿Cómo interpretar los códigos de fallo como A61 o A21?

El código de fallo (ej. A61) indica el tipo de problema, y el código adicional (3 o 4 dígitos) proporciona detalles. Por ejemplo, A61/3091 significa sonda de temperatura ambiente defectuosa en el circuito 1, A21/1001 indica una configuración incorrecta para Fb o SC. Consulte la tabla de fallos en el manual para las acciones correctivas.

MANUAL DE USUARIO Logamatic RC100 BUDERUS

1 Indicaciones de seguridad generales

Instalación y puesta en marcha

▶ En la instalación y durante el funcionamiento, tenga en cuenta las directrices y normas específicas del país.
▶ Cumplir con las indicaciones en todos los manuales. La inobservancia puede ocasionar daños materiales y/o lesiones a las personas, incluso peligro de muerte.
- Únicamente un especialista autorizado puede instalar y poner en servicio el termostato ambiente.
▶ No instalar el termostato ambiente en espacios con humedad.
- Instalar y poner en marcha el generador de calor y otros accesorios según las instrucciones correspondientes.
▶ No conectar nunca el termostato ambiente a una red de 230 V.
▶ Antes de instalar el termostato ambiente: desconectar la tensión de todos los polos del generador de calor y todas las demás unidades de BUS, asegurarlos contra la reconexión involuntaria y asegurarse de que la instalación está libre de tensión.

Daños por heladas

La instalación podría congelarse si no está en funcionamiento:

• Mantener conectada la instalación de calefacción si la temperatura exterior desciende por debajo de 0 °C.
  ▶ Si el termostato ambiente se emplea como el único aparato de regulación, no es posible proteger la instalación de las heladas. Sólo se puede garantizar una protección segura de la instalación contra las heladas en el caso de una regulación guiada por la temperatura exterior.
  ▶ Solucionar de inmediato las averías que puedan surgir.

2 Datos sobre el producto

Posibilidades de montaje

• Aparato de regulación guiado por la temperatura ambiente (CO) para instalaciones con un circuito de calefacción sin mezcladora
• Aparato de regulación (SC) para cada circuito de calefacción con un módulo de zona y 4 curvas de calefacción como máximo en instalaciones con un regulador superior
• Mando a distancia (Fb)

- en instalaciones con una unidad de mando superior (p. ej. RC310/HMC300 con un máximo de 4 circuitos de calefacción)

- en combinación con generadores de calor con bomba de carga del acumulador únicamente como mando a distancia

- en combinación con bombas de calor (con HMC300) únicamente como mando a distancia

Empleo

• Generador de calor con sistema de BUS EMS, EMS plus u OpenTherm
• No es posible su combinación con Logamatic RC10, RC20, RC25, RC30 y RC35 y Logamatic 4000.

Volumen de suministro

- Unidad de mando

- Material para sujeción

- Documentación técnica

Datos técnicos

Dimensiones (A × AN × P) 80 x 80 x 23 mm
Tensión nominal 8 ... 16 V CC
Corriente nominal 4 mA
Interfaz de BUS EMS plus (EMS, OpenTherm)
Campo de regulación 5 ... 30 °C
Temperatura ambiente permitida 0 ... 60 °C

2 Datos sobre el producto

Clase de protección III
Clase de protección IP20

Datos de producto sobre consumo de energía

Los siguientes datos del producto se corresponden con los requisitos de los Reglamentos de UE n.º 811/2013 como ampliación de la directiva 2010/30/UE. La clase del regulador de temperatura se necesita para el cálculo de la eficiencia de energía para la calefacción de los locales de un sistema compuesto y se la asignó en la hoja de datos del sistema.

Función Clase	1)	[%]1),2)
RC100
Regulación en función de la temperatura ambiente, modulante	V 3,0 ●
RC100 & Módulo de zonas
Sistema de regulación de temperatura ambiente con ≥ 3 sondas de temperatura (control de zonas), modulante	VIII 5,0 ●

- Estado de entrega

1) Clasificación según directiva UE n° 811/2013 para la identificación de sistemas combinados
2) Contribución para la eficiencia energética de calentamiento de la estancia en relación con la estación del año en %

2.1 Función como aparato de regulación a través de la temperatura ambiente (CO)

El RC100 regula el generador de calor mediante la temperatura ambiente. En Alemania sólo está permitido en combinación con un reloj conmutador. El termostato ambiente no ha sido previsto para la regulación de generadores de calor de otros fabricantes con sistema BUS OpenTherm adecuado (no contiene certificado OpenTherm).

Regulación de la potencia (sólo EMS/EMS plus)

La potencia calorífica del generador de calor cambia según las diferencias entre temperatura ambiente actual y deseada. Este comportamiento de regulación es adecuado para un nivel de temperatura constante, p. ej. casa en modo constructivo abierto. Se producen menos arranques del quemador y tiempos más cortos de funcionamiento de la bomba. Dependiendo del generador de calor conectado, este tipo de regulación no estará disponible.

Regulación de la temperatura de impulsión (EMS/EMS plus/OpenTherm)

La temperatura de impulsión se modifica según la diferencia entre la temperatura ambiente actual y la deseada. El comportamiento de regulación es adecuado para departamentos y casas con diferentes zonas de temperaturas. La exactitud de regulación es mayor y la temperatura de impulsión está limitada. De este modo se ahorra combustible.

Con la optimización de las bombas se pueden acortar los tiempos de marcha de las bombas.

2.2 Funcionamiento como aparato de regulación (SC, sólo EMS/EMS plus)

El RC100 puede utilizarse en combinación con el aparato de regulación de zonas superpuesto como aparato de regulación para cada una de las 4 curvas de calefacción máxima (para más información, véase la documentación técnica del módulo de zona).

La regulación de la temperatura de zonas se realiza de la misma manera como en la función del aparato de regulación a través de la temperatura ambiente con regulación de temperatura de impulsión ajustada.

2.3 Funcionamiento como mando a distancia (Fb, sólo EMS/EMS plus)

El RC100 puede emplearse como mando a distancia de un regulador superior.

El programa de tiempo se determina mediante el control externo superior. En el RC100 se puede modificar la temperatura ambiente deseada de forma provisional hasta el siguiente momento de conmutación del programa de tiempo. A continuación el control externo superior vuelve a guiar hasta que el ajuste en el RC100 se cambie de nuevo.

3 Funcionamiento

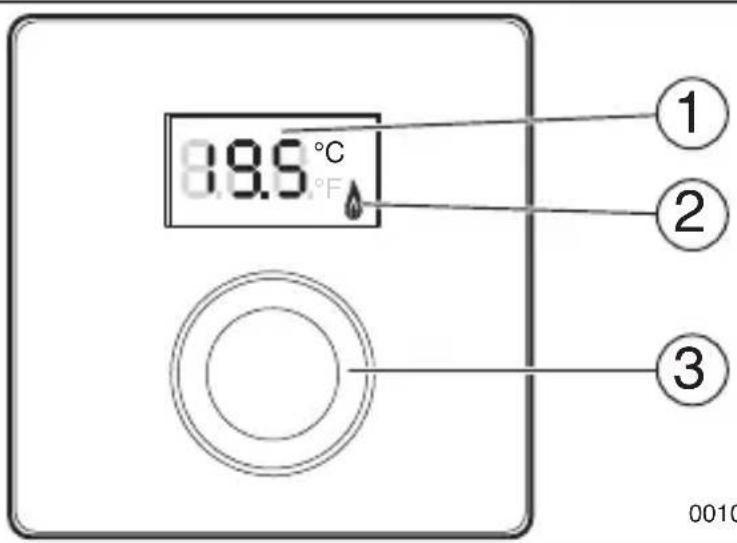

[1] Indicación de temperatura
[2] Visualización del funcionamiento del generador de calor
[3] Botón de selección: seleccionar (girar) y activar (pulsar)

Descripción de la indicación Ejemplo
Temperatura ambiente actual (pantalla estándar)
Temperatura ambiente deseada► Pulsar el botón selector para mostrar brevemente la temperatura ambiente deseada (parpadeando).
Generador de calor produce calor, p.ej. quemador funciona.
Indicador de servicio (Mantenimiento necesario)► Pulsar varias veces el selector para elegir la indicación estándar.
Visualización alternante entre código de fallo y adicional(→ eliminar fallos)► Pulsar el botón selector para mostrar brevemente la temperatura ambiente actual.

Ajustar la temperatura ambiente deseada Resultado

▶ Girar botón selector para seleccionar la temperatura ambiente deseada.
▶ Pulsar el botón selector para confirmar el ajuste.

Desconectar la calefacción Resultado

▶ Reducir la temperatura ambiente deseada hasta que se muestre OFF en la pantalla. Con la calefacción desconectada, la protección anticongelante de la estancia también está desconectada. La protección anticongelante del generador de calor sigue estando activada.

4 Información para el técnico especializado

4.1 Instalación

▶ Montar el termostato ambiente en una pared lisa (→ fig. 1 hasta 3 a partir de la pág. 74).

4.2 Conexión eléctrica

El termostato ambiente recibe la alimentación eléctrica mediante el cable BUS.

Longitud Sección transversal recomendada		Tipo de cable
≤ 100 m 0,50 mm	2	mínimo H05 VV ... (NYM-J...)
≤ 300 m 1,50 mm	2

Tab. 1 Longitud de cable BUS permitida

▶ Montar y conectar el cable bus de forma correcta.
▶ Establecer la conexión de BUS (→ fig. 4, pág. 74).

Designación del borne de conexión véase documentación técnica del generador de calor.

4 Información para el técnico especializado

4.3 Planes de conexión con ejemplos de instalación

Las presentaciones hidráulicas son solo esquemáticas y ofrecen un aviso no vinculante sobre una posible conexión hidráulica.

P. ej. visualiza la fig. 5, pág. 75 un ejemplo de la instalación para 2 circuitos no mezclados con módulo de zonas y producción de agua caliente, ajuste individual de 2 RC100 y del módulo de zonas MZ100

4.4 Puesta en funcionamiento

Primera puesta en marcha o puesta en marcha después de un reset.

Recomendado para instalaciones con un circuito de calefacción (regulador temperatura ambiente - CO)

▶ Conectar la instalación / resetear RC100. Al establecer la conexión se visualizan 3 líneas. Después de haber establecido la conexión se muestra la temperatura ambiente.

Instalaciones con varios circuitos de calefacción (controlador de zonas - SC/ mando a distancia - Fb)

▶ Conectar la instalación / resetear RC100. Al establecer la conexión se visualizan 3 líneas.

▶ A.1 = ajustar y confirmar SC (controlador de zonas). -of-

▶ A.1 = Ajustar y confirmar Fb (mando a distancia)

▶ Seleccionar y confirmar el circuito de calefacción (HC = 1...4).

4.5 Ajustes en el menú de servicio

Ajuste Margen de configuración1)		Descripción
A.1 CO | Fb | SC Regulador (CO), mando a distancia (Fb), aparato de regulación (SC)
H.C. HC1 | HC2 | HC3 | HC4		Circuito de calefacción/zona de calefacción 1 a 4^2)
d.1	2 | 3 | 4	Característica de regulación (velocidad de reacción)2: Sector P 2K = reacción rápida3: Sector P 3K = reacción media4: Sector P 4K = reacción lenta
E.1	- 3.0 ... 0.0 ... 3.0	Valor de corrección para la temperatura ambiente indicada
P.1 4 | 5 Regulación de la temperatura de impulsión (4)o regulación de la potencia (5)
L.1 1 | 0 Secuencia optimizada de bomba: bomba de calefacción funciona brevemente a regulación de temperatura de impulsión. Desconectar con acumulador de inercia auxiliar en la instalación.
C.1 C | F Unión de la temperatura mostrada °C (C) o °F (F)
S.1 nF.12.01 Versión de software		3)
F.1 1 | 0 Resetear RC100		0: no resetear1: resetear

2) Sólo es posible asignar un RC100 a cada circuito de calefacción.

3) Para seleccionar el valor completo: girar el botón selector.

4 Información para el técnico especializado

Con un reset se restablece el ajuste de fábrica. En caso de un corte de corriente, los ajustes quedan guardados junto con la asignación de circuitos de calefacción.

4.6 Visualizaciones de consumo de energía en el menú de servicio

Ajuste Unidad Fuente Función Período
EC.0 kWh	Combustible Calefacción Día anterior (0 – 24 h)
EC.1 Agua caliente
EC.2 Electricidad Calefacción Día anterior (0 – 24 h)
EC.3 Agua caliente
EC.4 Combustible Calefacción Promedio diario			1)(0 – 24 h)
EC.5 Agua caliente
EC.6 Electricidad Calefacción Promedio diario			1)(0 – 24 h)
EC.7 Agua caliente
EC.8 Electricidad Refrigeración Día anterior (0 – 24 h)
EC.9 Promedio diario			1)(0 – 24 h)

1) Promedio de los últimos 30 días

4.7 Manejo (ejemplo)

Abrir menú de servicio Resultado
► Mantener pulsado el botón selector hasta que se muestren 2 rayitas.
► Soltar el botón selector para mostrar el primer ajuste.

Modificar ajuste (p. ej. circuito de calefacción H.C)	Resultado
▶ Seleccionar ajustes.
▶ Pulsar el botón selector para mostrar el valor actual.
Modificar ajuste (p. ej. circuito de calefacción H.C) Resultado
► Pulsar nuevamente el botón selector para modificar el valor.
► Seleccionar y confirmar el valor deseado.
► Mantener pulsado el botón selector hasta que se vuelva a mostrar el ajuste.
Cerrar menú de servicio Resultado
► Mantener pulsado el botón selector hasta que se muestren 3 rayitas.	8.8.8°C°F
► Soltar selector.Se visualiza la temperatura ambiente actual y el termostato ambiente trabaja con ajustes modificados.	8.9.9°C°F

5 Subsanación de las averías

Si una avería no se puede resolver, anotar el código de fallo y adicional:

• Contactar el servicio técnico autorizado o el servicio de atención al cliente.
• Comunicar el tipo de avería y el n.º de ident. del regulador de la unidad de mando.

Pure horizontal line segments without any text, numbers, or symbols

Tab. 2 N° de ident. → en el lado posterior de la unidad de mando (a introducir por el instalador)

En caso de fallos, la pantalla visualiza alternadamente el código de error y el código adicional de 3 dígitos.

En caso de códigos adicionales de 4 dígitos se visualiza de manera alternada con el código de error primero los dos primeros dígitos y a continuación los dos últimos dígitos (p.ej.: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).

Código de avería	Código adicional	Causa posible y reparación por parte del técnico
A61...A64	3091...3094	Sonda de temperatura ambiente del RC100 averiada (A61/3091: circuito de calefacción 1, ..., A64/3094: circuito de calefacción 4).► Cambie el RC100.
A21 1001	RC100	en el circuito de calefacción 1 configurado de forma incorrecta.► En caso de haber instalado una unidad de mando de orden superior (p.ej. RC310), A.1 = ajustar Fb (mando a distancia).► Si un módulo de zona está instalado y se reconoce, ajustar A.1 = SC (control de zona).► Si no se ha instalado un regulador superior y solo se ha instalado un circuito de calefacción, ajustar A.1 = CO (aparato de regulación).
A22...A24	1001	Falta la señal de BUS del regulador superior para el mando a distancia (A22: circuito de calefacción 2, ..., A24: circuito de calefacción 4).► Instalar el termostato ambiente de orden superior (p. ej. RC310).► Establecer la conexión de BUS.
A61 1008	1010	Sin comunicación por conexión de BUSOpenTherm.Sin comunicación por conexión de BUSEMS plus.Comprobar si se conectó mal la línea de BUS.Eliminar los errores de cableado desconectar y volver a conectar el aparato de regulación.Comprobar si el cable de bus está defectuoso. Apague el aparato de regulación y vuelva a encenderlo.Reparar o cambiar el cable del bus.Sustituir la unidad de mando defectuosa.

Código de avería	Código adicional	Causa posible y reparación por parte del técnico
A61...A64	1081...1084	RC100 mal configurado (A61/1081: circuito de calefacción 1,..., A64/1084: circuito de calefacción 4).► A.1 = Ajustar Fb (mando a distancia).
A61...A64	3061...3064	RC100 mal configurado (A61/3061: circuito de calefacción 1,..., A64/3064: circuito de calefacción 4).► Medidas para la solución véase código de error A21.
Fill - Presión del agua en la instalación de calefacción insuficiente.► Rellenar agua de calefacción (también sin técnico,→ documentación técnica del generador de calor).

Tab. 3 Códigos de fallo y código adicional para el técnico

Informaciones adicionales véase manual de servicio

6 Aparatos usados eléctricos y electrónicos

Los aparatos eléctricos y electrónicos inservibles deben separarse para su eliminación y reutilizarlos de acuerdo con el medio ambiente (Directiva Europea de Residuos de aparatos eléctricos y electrónicos).

Utilice los sistemas de almacenamiento y colecta para la eliminación de residuos de aparatos eléctricos y electrónicos.

Caraterísticas Técnicas

Ajustar a temperatura ambiente pretendida Resultado

Alterar ajuste (por ex. circuito de aquecimento H.C) Resultado

Tab. 3 Códigos de avaria e adicionais para o técnico especializado
