| Produkttyp | Raumthermostat / Zonenregler / Fernbedienung |
| Marke | Buderus |
| Modell | Logamatic RC100 |
| Abmessungen (B × H × T) | 80 x 80 x 23 mm |
| Stromversorgung | 8 … 16 V DC (über BUS-Kabel) |
| Nennstrom | 4 mA |
| Kommunikationsschnittstelle | BUS EMS plus (EMS, OpenTherm) |
| Einstellbereich Raumtemperatur | 5 … 30 °C |
| Zulässige Raumtemperatur | 0 … 60 °C |
| Schutzklasse | III |
| Schutzart | IP20 |
| Verfügbare Funktionen | Raumregler (CO), Zonenregler (SC), Fernbedienung (Fb) |
| Regelungsart | Raumtemperaturabhängig, modulierend (Leistung oder Vorlauftemperatur) |
| Anzeige | Raumtemperatur, Betriebsanzeige des Wärmeerzeugers, Störmeldungen |
| Befestigung | Wandmontage, mit beigefügtem Befestigungssatz |
| Maximale BUS-Kabellänge | 300 m (Querschnitt 1,5 mm²) |
| Energieeffizienzklasse (als CO) | V (Beitrag 3,0 %) |
| Energieeffizienzklasse (als SC mit ≥ 3 Fühler) | VIII (Beitrag 5,0 %) |
| Kompatible Wärmeerzeuger | Mit BUS-System EMS, EMS plus oder OpenTherm |
| Einstellungen im Servicemenü | Reglertyp, Heizkreis, Reaktionsgeschwindigkeit, Temperaturkorrektur, Leistungs-/Vorlaufregelung, Einheit °C/°F, Reset |
| Verbrauchsanzeige | kWh (Brennstoff und Strom) für Heizung und Warmwasser, Standby oder Durchschnitt |
| Sicherheit | Frostschutz nur bei Außenregelung gewährleistet; Heizungsabschaltung möglich |
| Wartung | Außenreinigung mit weichem Tuch; keine vom Benutzer reparierbaren Teile |
| Ersatzteile | Komplettes Bedienmodul bei Defekt auszutauschen |
| Allgemeine Informationen | Bedienungsanleitung enthalten; technische Dokumentation beim Fachmann erhältlich |
Häufig gestellte Fragen - Logamatic RC100 BUDERUS
Benutzerfragen zu Logamatic RC100 BUDERUS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch Logamatic RC100 - BUDERUS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Logamatic RC100 von der Marke BUDERUS.
BEDIENUNGSANLEITUNG Logamatic RC100 BUDERUS
1 Allgemeine Sicherheitshinweise
Installation und Inbetriebnahme
▶ Landesspezifische Vorschriften und Normen für Installation und Betrieb beachten!
▶ Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
▶ Bedieneinheit nur von einem zugelassenen Fachmann installieren und in Betrieb nehmen lassen.
▶ Bedieneinheit nicht in Feuchträumen installieren.
Wärmeerzeuger und weiteres Zubehör entsprechend den zugehörigen Anleitungen installieren und in Betrieb nehmen.
▶ Bedieneinheit keinesfalls an das 230-V-Netz anschließen.
▶ Vor Installation der Bedieneinheit: Wärmeerzeuger und alle weiteren BUS-Teilnehmer allpolig stromlos schalten, gegen unbeabsichtigtes Wiedereinschalten sichern, und Spannungsfreiheit feststellen.
Schäden durch Frost
Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren:
▶ Anlage bei Außentemperaturen unter 0 °C eingeschaltet lassen.
▶ Wenn die Bedieneinheit als Regler eingesetzt wird, ist kein Anlagenfrostschutz möglich. Sicherer Anlagenfrostschutz kann nur bei außentemperaturgeführter Regelung gewährleistet werden.
▶ Auftretende Störung umgehend beseitigen.
2 Angaben zum Produkt
Einsatzmöglichkeiten
- Raumtemperaturgeführter Regler (CO) für Anlagen mit einem ungemischten Heizkreis
- Zonenregler (SC) für jeweils einen ungemischten Heizkreis mit Zonenmodul und maximal 4 Heizkreisen in Anlagen ohne übergeordnete Bedieneinheit
Buderus
- Fernbedienung (Fb)
– in Anlagen mit übergeordneter Bedieneinheit (z. B. RC310/HMC300 mit maximal 4 Heizkreisen)
– in Verbindung mit Wärmeerzeugern mit externer Speicherladepumpe ausschließlich als Fernbedienung einsetzbar
– in Verbindung mit Wärmepumpen (mit HMC300) ausschließlich als Fernbedienung einsetzbar
Verwendung
- Wärmeerzeuger mit BUS-System EMS, EMS plus oder OpenTherm
- Kombination mit Logamatic RC10, RC20, RC25, RC30 und RC35 und Logamatic 4000 nicht möglich.
Lieferumfang
- Bedieneinheit
- Befestigungsmaterial
- Technische Dokumentation
Technische Daten
| Abmessungen (B × H × T) 80 x 80 x 23 mm | |
| Nennspannung 8 ... 16 V DC | |
| Nennstrom 4 mA | |
| BUS-Schnittstelle EMS plus (EMS, OpenTherm) | |
| Regelbereich 5 ... 30 °C | |
| zul. Umgebungstemperatur 0 ... 60 °C | |
| Schutzklasse III | |
| Schutzart IP20 | |
Produktdaten zum Energieverbrauch
Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnung Nr. 811/2013 zur Ergänzung der Richtlinie 2010/30/EU. Die Klasse des Temperaturreglers wird für die Berechnung der Raumheizungs-Energieeffizienz einer Verbundanlage benötigt und in das Systemdatenblatt übernommen.
2 Angaben zum Produkt
| Funktion Klasse | 1) | [%]1),2) | |
| RC100 | ![]() | ||
| Raumtemperaturgeführt, modulierend V 3,0 ● | |||
| RC100 & Zonenmodul | ![]() | ![]() | |
| Raumtemperatur-Regelsystem mit ≥ 3 Temperaturfühlern (Zonenregelung), modulierend | VIII 5,0 ● | ||
- Lieferzustand
1) Einstufung gemäß EU-Verordnung Nr. 811/2013 zur Kennzeichnung von Verbundanlagen
2) Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz in %
2.1 Funktion als raumtemperaturgeführter Regler (CO)
Die RC100 regelt den Wärmeerzeuger über die Raumtemperatur. In Deutschland nur mit Schaltuhr erlaubt. Die Bedieneinheit ist nicht für die Regelung von Wärmeerzeugern anderer Hersteller mit BUS-System OpenTherm geeignet (kein OpenTherm Zertifikat).
Leistungsregelung (nur EMS/EMS plus)
Die Wärmeleistung des Wärmeerzeugers ändert sich entsprechend der Abweichung zwischen aktueller und gewünschter Raumtemperatur. Das Regelungsverhalten ist für ein einheitliches Temperaturniveau geeignet, z. B. Haus in offener Bauweise. Es entstehen weniger Brennerstarts und kürzere Pumpenlaufzeiten. Abhängig vom angeschlossenen Wärmeerzeuger, ist diese Regelungsart ggf. nicht verfügbar.
Vorlauftemperaturregelung (EMS/EMS plus/OpenTherm)
Die Vorlauftemperatur ändert sich entsprechend der Abweichung zwischen aktueller und gewünschter Raumtemperatur. Das Regelungsverhalten ist für Wohnungen und Häuser mit unterschiedlichen Temperaturzonen geeignet. Die Regelgenauigkeit ist höher und die Vorlauftemperatur wird in ihrer Höhe begrenzt. Dies ist brennstoffsparend.
Mit der Pumpenlaufoptimierung lassen sich die Pumpenlaufzeiten verkürzen.
2.2 Funktion als Zonenregler (SC, nur EMS/EMS plus)
Die RC100 kann in Kombination mit Zonenmodulen ohne übergeordnete Bedieneinheit als Regler für jeweils einen von maximal 4 Heizkreisen eingesetzt werden (weiterführende Information siehe technische Dokumentation des Zonenmoduls).
Die Regelung der Zonentemperatur erfolgt dabei gleich wie bei der Funktion als raumtemperaturgeführter Regler mit eingestellter Vorlauftemperaturregelung.
2.3 Funktion als Fernbedienung (Fb, nur EMS/EMS plus)
Die RC100 kann als Fernbedienung einer übergeordneten Bedieneinheit eingesetzt werden.
Das Zeitprogramm wird durch die übergeordnete Bedieneinheit bestimmt. An der RC100 kann die gewünschte Raumtemperatur vorübergehend bis zur nächsten Schaltzeit des Zeitprogramms geändert werden. Danach ist die übergeordnete Bedieneinheit wieder führend, bis die Einstellung an der RC100 erneut geändert wird.
3 Bedienung

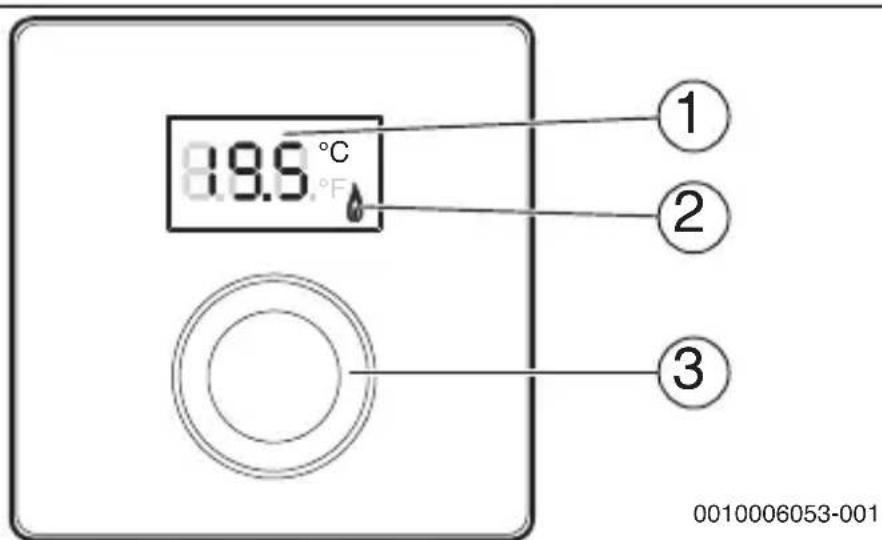

[1] Temperaturanzeige
[2] Wärmeerzeugerbetriebsanzeige
[3] Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken)
3 Bedienung
| Beschreibung der Anzeigen Beispiel | |
| Aktuelle Raumtemperatur (Standardanzeige) | ![]() |
| Gewünschte Raumtemperatur:► Auswahlknopf drücken, um die gewünschte Raumtemperatur kurz anzuzeigen (blinkend). | ![]() |
| Wärmeerzeuger produziert Wärme, z.B. Brenner läuft. | ![]() |
| Serviceanzeige (Wartung erforderlich)► Auswahlknopf drücken, um zur Standardanzeige zu wechseln. | ![]() |
| Störungsanzeige im Wechsel zwischen Störungs- und Zusatz-Code (→ Störungen beheben)► Auswahlknopf drücken, um die aktuelle Raumtemperatur kurz anzuzeigen. | ![]() |
Gewünschte Raumtemperatur einstellen Ergebnis
▶ Auswahlknopf drehen, um die gewünschte Raumtemperatur auszuwählen.
▶ Auswahlknopf drücken, um die Einstellung bestätigen.


Heizung ausschalten Ergebnis
▶ Die gewünschte Raumtemperatur reduzieren, bis OFF erscheint. Bei ausgeschalteter Heizung ist auch der Frostschutz des Raumes ausgeschaltet. Der Frostschutz des Wärmeerzeugers ist weiterhin aktiv.

4 Informationen für das Fachhandwerk
4.1 Installation
▶ Bedieneinheit an einer ebenen Wand montieren (→ Bilder 1 bis 3 ab Seite 74).
4.2 Elektrischer Anschluss
Die Bedieneinheit wird über die BUS-Leitung mit Energie versorgt.
| Länge Empfohlener Querschnitt Kabeltyp | ||
| ≤ 100 m 0,50 mm | 2 | mindestens H05 VV-... (NYM-J...) |
| ≤ 300 m 1,50 mm | 2 | |
Tab. 1 Zulässige BUS-Leitungslängen
▶ BUS-Leitung fachgerecht verlegen und anschließen.
▶ BUS-Verbindung herstellen ( Bild 4, Seite 74).
Bezeichnung der BUS-Anschlussklemme siehe technische Dokumentation des Wärmeerzeugers.
4.3 Anschlusspläne mit Anlagenbeispielen
Die hydraulischen Darstellungen sind nur schematisch und geben einen unverbindlichen Hinweis auf eine mögliche hydraulische Schaltung.
Z. B. zeigt Bild 5, Seite 75 ein Anlagenbeispiel für 2 ungemischte Heizkreise mit Zonenmodul und Warmwasserbereitung, individuelle Einstellung der 2 RC100 und des Zonenmoduls MZ100
4.4 Inbetriebnahme
Erstinbetriebnahme oder Inbetriebnahme nach einem Reset.
| Anlagen mit einem Heizkreis (Raumregler – CO) | |
| ► Anlage einschalten / RC100 zurücksetzen.Während des Verbindungsaufbaus werden 3 Striche angezeigt.Nach erfolgtem Verbindungsaufbau wird die Raumtemperatur angezeigt. | ![]() |
4 Informationen für das Fachhandwerk
Anlagen mit mehreren Heizkreisen (Zonenregler – SC/Fernbedienung – Fb)
| ► Anlage einschalten / RC100 zurücksetzen.Während des Verbindungsaufbaus werden 3 Striche angezeigt. | |
| ► A.1 = SC einstellen und bestätigen (Zonenregler).-of-► A.1 = Fb einstellen und bestätigen (Fernbedienung) | ![]() |
| ► Heizkreis (HC = 1...4) auswählen und bestätigen. | ![]() |
4.5 Einstellungen im Servicemenü
| [4DDD2] |
| Einstellung | Einstellbereich1) | Beschreibung |
| S.1 nF.12.01 | Softwareversion | 3) |
| F.1 1 | 0 RC100 zurücksetzen | 0: nicht zurücksetzen1: zurücksetzen |
1) Hervorgehobene Werte = Grundeinstellung
2) Jedem Heizkreis darf nur eine RC100 zugeordnet werden.
3) Auswahlknopf drehen, um den ganzen Wert auszulesen.
Bei einem Reset wird die Grundeinstellung wiederhergestellt. Bei Stromausfall bleiben die Einstellungen inklusive der Heizkreiszuordnung erhalten.
4.6 Energieverbrauchsanzeigen im Servicemenü
| Einstellung Einheit Quelle Funktion Zeitraum | ||||
| EC.0 kWh Brennstoff Heizung Vortag (0 – 24 h) | ||||
| EC.1 Warmwasser | ||||
| EC.2 | ||||
| EC.3 Warmwasser | ||||
| EC.4 | ||||
| EC.5 Warmwasser | ||||
| EC.6 | ||||
| EC.7 Warmwasser | ||||
| EC.8 | ||||
| EC.9 | ||||
1) Mittelung über die letzten 30 Tage
4 Informationen für das Fachhandwerk
4.7 Bedienung (Beispiel)
Servicemenü öffnen Ergebnis
▶ Auswahlknopf gedrückt halten, bis 2 Striche angezeigt werden.
▶ Auswahlknopf loslassen, um die erste Einstellung anzuzeigen.


Einstellung ändern (z. B. Heizkreis H.C) Ergebnis
▶ Einstellung auswählen.
▶ Auswahlknopf drücken, um den aktuellen Wert anzuzeigen.
▶ Auswahlknopf erneut drücken, um den Wert zu ändern.
▶ Gewünschten Wert auswählen und bestätigen.
▶ Auswahlknopf gedrückt halten, bis wieder die Einstellung angezeigt wird.





Servicemenü schließen Ergebnis
▶ Auswahlknopf gedrückt halten, bis 3 Striche angezeigt werden.
▶ Auswahlknopf loslassen.
Die aktuelle Raumtemperatur wird angezeigt und die Bedieneinheit arbeitet mit der geänderten Einstellung.


5 Störungen beheben
Wenn sich eine Störung nicht beseitigen lässt, Störungs- und Zusatz-Code notieren:
▶ Zugelassenen Fachbetrieb oder den Kundendienst anrufen.
▶ Art der Störung und die Ident.-Nr. der Bedieneinheit mitteilen.

Tab. 2 Ident.-Nr. → Rückseite Bedieneinheit (vom Installateur einzutragen)
Bei Störungen zeigt das Display den Störungs-Code und den 3-stelligen Zusatz-Code im Wechsel an.
Bei 4-stelligen Zusatz-Codes werden im Wechsel mit dem Störungs-Code zuerst die beiden ersten Stellen und dann die beiden letzten Stellen angezeigt
(z. B.: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...).
| Störungs-Code | Zusatz-Code | Mögliche Ursache undAbhilfe durch den Fachmann |
| A61...A64 | 3091 ...3094 | Raumtemperaturfühler des RC100 defekt (A61/3091: Heizkreis 1, ..., A64/3094: Heizkreis 4).▶ RC100 austauschen. |
| A21 1001 | RC100 | in Heizkreis 1 falsch konfiguriert.▶ Wenn eine übergeordnete Bedieneinheit (z.B. RC310) installiert ist, A.1 = Fb (Fernbedienung) einstellen.▶ Wenn ein Zonenmodul installiert ist und erkannt wird, A.1 = SC (Zonenregler) einstellen.▶ Wenn keine übergeordnete Bedieneinheit und nur ein Heizkreis installiert ist, A.1 = CO (Regler) einstellen. |
| A22...A24 | 1001 BUS | S-Signal von der übergeordneten Bedieneinheit für Fernbedienung fehlt (A22: Heizkreis 2, ..., A24: Heizkreis 4).▶ Übergeordnete Bedieneinheit (z. B. RC310) installieren.▶ BUS-Verbindung herstellen. |
| Störungs-Code | Zusatz-Code | Mögliche Ursache undAbhilfe durch den Fachmann |
| A61 1008 | 1010 | Keine Kommunikation über BUS-Verbindung OpenTherm.Keine Kommunikation über BUS-Verbindung EMS plus.► Prüfen, ob Busleitung falsch angeschlossen wurde.► Verdrahtungsfehler beseitigen und Regelgerät Aus- und wieder Einschalten.► Prüfen, ob Busleitung defekt ist. Regelgerät aus- und wieder einschalten.► Busleitung reparieren bzw. austauschen.► Defekte Bedieneinheit austauschen. |
| A61 ... A64 | 1081 ... 1084 | RC100 falsch konfiguriert(A61/1081: Heizkreis 1, ..., A64/1084: Heizkreis 4).► A.1 = Fb (Fernbedienung) einstellen. |
| A61 ... A64 | 3061 ... 3064 | RC100 falsch konfiguriert(A61/3061: Heizkreis 1, ..., A64/3064: Heizkreis 4).► Maßnahmen zur Abhilfe siehe Störungs-Code A21. |
| Fill - Wasserdruck in der Heizungsanlage zu niedrig.► Heizwasser nachfüllen (auch ohne Fachmann,→ technische Dokumentation des Wärmeerzeugers). | ||
Tab. 3 Störungs- und Zusatz-Codes für den Fachmann
Weiterführende Information siehe ggf. Servicehandbuch
6 Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme.
