BEDIENUNGSANLEITUNG Logamatic RC200 BUDERUS

Bedienungsanleitung RC200

6720862624(2016/09)

Vor Bedienung sorgfältig lesen.

Buderus

1 Symbolerklärung und Sicherheitshinweise

1.1 Symbolerklärung

Warnhinweise

In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:

GEFAHR:

GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

WARNUNG:

WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.

VORSICHT:

VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.

HINWEIS:

HINWEIS bedeutet, dass Sachschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet.

1.2 Allgemeine Sicherheitshinweise

⚠ Hinweise für die Zielgruppe

Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungsanlage.

Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.

▶ Bedienungsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Bedienung lesen und aufbewahren.

▶ Sicherheits- und Warnhinweise beachten.

⚠️ Bestimmungsgemäße Verwendung

▶ Produkt ausschließlich zur Regelung von Heizungsanlagen verwenden.

Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

⚠️ Schäden durch Frost

Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren:

▶ Hinweise zum Frostschutz beachten.

Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen, z. B. Warmwasserbereitung oder Blockierschutz.

▶ Auftretende Störungen umgehend beseitigen lassen.

⚠️ Verbrühungsgefahr an den Warmwasser-Zapfstellen

▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder die thermische Desinfektion eingeschaltet ist, muss eine Mischvorrichtung installiert sein. Im Zweifelsfall den Fachmann fragen.

2 Angaben zum Produkt

Die RC200 ist eine Bedieneinheit mit integriertem Raumtemperaturfühler zur raumtemperaturgeführten Regelung der Heizung.

2.1 Produktdaten zum Energieverbrauch

Die angegebenen Produktdaten entsprechen den Anforderungen der EU-Verordnung Nr. 811/2013 zur Ergänzung der ErP-Richtlinie 2010/30/EU. Die Klasse des Temperaturreglers wird für die Berechnung der Raumheizungs-Energieeffizienz einer Verbundanlage benötigt und hierzu in das Systemdatenblatt übernommen.

Funktion der RC200 Klasse	1)	[%]1),2)
RC200
Raumtemperaturgeführt, modulierend	V 3,0	●
RC200& Außentemperaturfühler
Außentemperaturgeführt, modulierend	II 2,0	○
Außentemperaturgeführt, on/off	III 1,5	○
Raumtemperaturgeführt, modulierend	V 3,0	○

Buderus

Funktion der RC200 Klasse	1)	[%]1),2)
Außentemperaturgeführt mit Einfluss der Raumtemperatur, modulierend
Außentemperaturgeführt mit Einfluss der Raumtemperatur, on/off
RC200 & Zonenmodul
Raumtemperatur-Regelsystem mit ≥ 3 Temperaturfüh-lern (Zonenregelung), modulierend

Tab. 1 Produktdaten zur Energieeffizienz der Bedieneinheit

- Lieferzustand

○ einstellbar

1) Einstufung der Bedieneinheit gemäß EU-Verordnung Nr. 811/2013 zur Kennzeichnung von Verbundanlagen
2) Beitrag zur jahreszeitbedingten Raumheizungs-Energie-effizienz in %

2.2 Gültigkeit der technischen Dokumentation

Angaben in der technischen Dokumentation zu Wärmeerzeugern, Heizungsreglern oder zum BUS gelten auch weiterhin für die vorliegende Bedieneinheit.

3 Übersicht Bedienelemente und Symbole

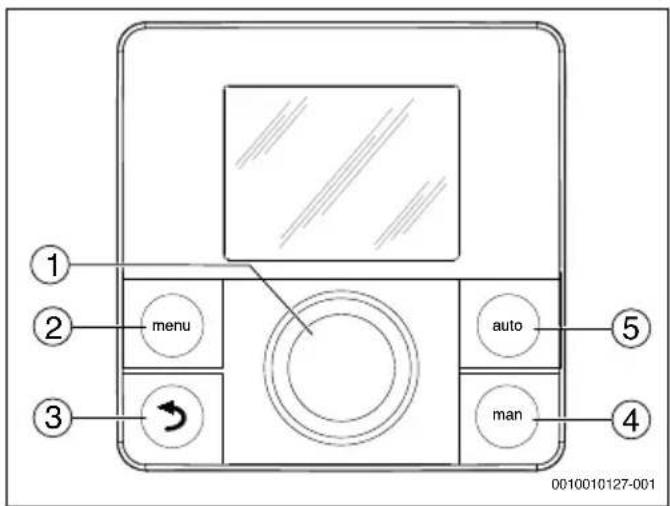

1 2 menu 3 auto 4 man 5 0010010127-001

Bild 1 Bedienelemente

[1] Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken)
[2] menu-Taste: Hauptmenü (kurz drücken)

[3] Zurück-Taste: Übergeordnete Menüebene aufrufen oder Wert verwerfen (kurz drücken), zur Standardanzeige zurückkehren (gedrückt halten)
[4] man-Taste: Manueller Betrieb
[5] auto-Taste: Automatikbetrieb mit Zeitprogramm

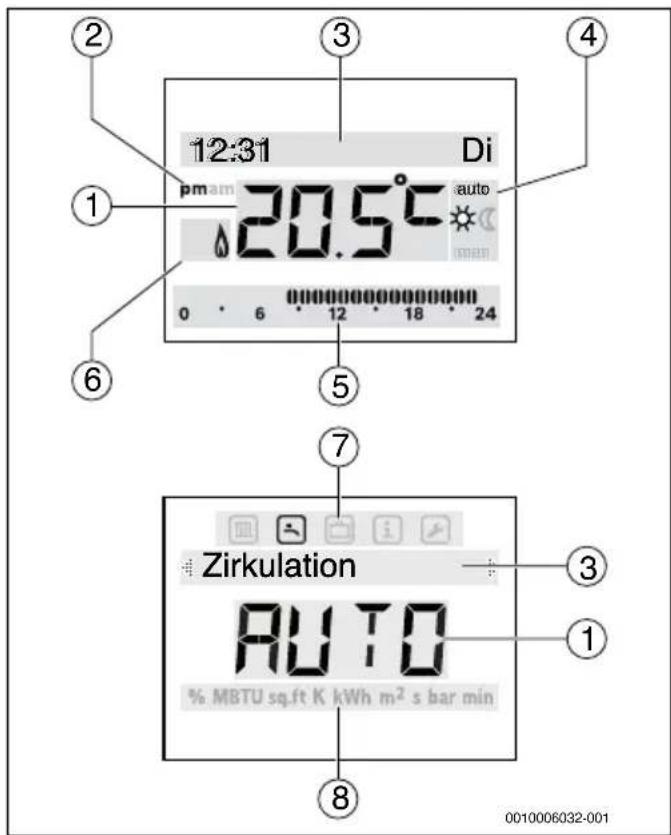

12:31 Di pm am 20.5°C auto 0 6 12 18 24 ① ② ③ ④ ⑤ ⑥ Zirkulation AUTO % MBTU sq.ft K kWh m² s bar min ⑦ ③ ① ⑧ 0010006032-001

Bild 2 Symbole im Display (Beispieldarstellungen)

Pos.	Symbol	Bezeichnung: Erläuterung
1		Wertanzeige:Anzeige der aktuellen Raumtemperatur und Eingabefeld für gewünschte RaumtemperaturAnzeige der Infowerte und Eingabefeld für Einstellwerte
2	pm/am	Tageszeitangabe: Nachmittags / Vormittags bei 12-Stunden-Format (Grundeinstellung 24-Stunden-Format)
3	-	Textzeile:Anzeige der Uhrzeit (z. B. 12:31) und des aktuellen Wochentages (z. B. Di)Anzeige der Menüpunkte, Einstellungen, Infotexte u.s.w. Weitere Texte werden durch Richtungspfeile gekennzeichnet und durch Drehen des Auswahlknopfes sichtbar.
Pos.	Symbol Bezeichnung: Erläuterung
4	Betriebsart: Automatikbetrieb aktivauto	(nach Zeitprogramm)
	man	Betriebsart: Manueller Betrieb aktiv
		Betriebsart: Heizbetrieb aktiv
		Betriebsart: Absenkbetrieb aktiv
5	Segmentanzeige - Volle Segmente: Zeitraum für Heizbetrieb am aktuellen Tag(1 Segment = 30 min)
	0 · 6	Keine Segmente: Zeitraum für Absenk-betrieb am aktuellen Tag(1 Segment = 30 min)
6	Betriebszustand: Wärmeerzeuger in Betrieb
7	Menüng: Menü mit Einstellungenfür die Heizung
		Menü Warmwasser: Menü mit Einstel-lungen für die Warmwasserbereitung
		Menü Urlaub: Menü mit Einstellungenfür das Urlaubsprogramm
		Menü Info: Menü zum Anzeigen von ak-tuellen Informationen zur Heizungsanla-ge, z. B. Heizung, Warmwasser, Solar
		Menü Einstellungen: Menü mit allgemei-nen Einstellungen, z. B. Sprache, Uhr-zeit/Datum, Formate
8	-	Einheitenzeile: Physikalische Einheitenfür die angezeigten Werte z. B. im Menü„Informationen“% | MBTU | sa.ft | K | kWh | m2 | s | bar | min

Tab. 2 Symbole im Display

4 Bedienung

Eine Übersicht zum Aufbau des Hauptmenüs und der Position der einzelnen Menüpunkte ist am Ende dieses Dokuments dargestellt.

Die folgenden Beschreibungen gehen jeweils von der Standardanzeige aus (→ Bild 2, Seite 3).

4.1 Raumtemperatur ändern

Gewünschte Raumtemperatur abfragen

Wenn der Automatikbetrieb aktiv ist (Displayanzeige)auto

▶ auto-Taste drücken.

Einige Sekunden lang wird die aktuell gewünschte Raum-temperatur angezeigt. Danach wird für einige Sekunden an-

Buderus

gezeigt, wie lange die aktuelle Einstellung gilt (Uhrzeit nächste Schaltzeit).

Raumtemp.Soll 20.0°C auto 0 6 12 18 24 6 720 645 408-03.10

Wenn der manuelle Betrieb aktiv ist (Displayanzeige man

▶ man-Taste drücken.

Einige Sekunden lang wird die aktuell gewünschte Raum-temperatur angezeigt. Danach wird für einige Sekunden angezeigt, dass die aktuelle Einstellung dauerhaft (zeitlich unbegrenzt) gilt.

dauerhaft 21.5°C min 8 720 645 408-04-10

Raumtemperatur im Automatikbetrieb vorübergehend ändern

Wenn Ihnen an diesem Tag zu kalt oder zu warm ist:

▶ Auswahlknopf drehen und Einstellung bestätigen (oder einige Sekunden warten).

Der Einstellwert hört auf zu blinken. Die Änderung gilt, bis die nächste Schaltzeit des aktiven Zeitprogramms erreicht ist. Danach ist die im Automatikbetrieb hinterlegte Temperatur wieder aktiv.

bis 23:00 Uhr 18.0°C auto 0 6 12 18 24 6 720 645 108-05.10

Gewünschte Raumtemperatur für die Betriebsart Heizen oder Absenken ändern

Wenn es Ihnen dauerhaft zu kalt oder zu warm ist:

▶ Das Hauptmenü öffnen.
▶ Das Menü Heizung auswählen und bestätigen.

Temperaturen 6 720 645 408-06.10

▶ Das Menü Temperaturen bestätigen.
▶ Den Menüpunkt Heizen oder Absenken auswählen und be- stätigen.

Die aktuelle Einstellung blinkt.

▶ Die gewünschte Raumtemperatur für die gewählte Betriebsart einstellen und bestätigen. Der Einstellwert hört auf zu blinken.

Absenken 17.0°C 6 720 645 408-07.10

Manuellen Betrieb aktivieren und gewünschte Raumtemperatur einstellen

Wenn Sie für eine beliebige Dauer eine Raumtemperatur benötigen, die von den Temperaturen für Heizen oder Absenken abweicht:

▶ man-Taste drücken.
Die Bedieneinheit regelt dauerhaft auf die für den manuellen Betrieb eingestellte Solltemperatur.
▶ Einige Sekunden warten, bis die Standardanzeige wieder aktiv ist oder zwei mal bestätigen.
▶ Die gewünschte Raumtemperatur einstellen und bestätigen (oder einige Sekunden warten).
Der Einstellwert hört auf zu blinken. Die Bedieneinheit arbeitet dauerhaft und zeitlich unbegrenzt mit der geänderten Einstellung (ohne Absenken).

Raumtemp.Soll 2 1.5°C 6 720 6/15 408-08-10

4.2 Warmwasser einstellen

Einmalladung aktivieren (Warmwasser-Sofort-Funktion)

Wenn Sie außerhalb der im Zeitprogramm eingestellten Zeiten Warmwasser benötigen:

▶ Das Hauptmenü öffnen.
▶ Das Menü Warmwasser auswählen und bestätigen.
▶ Auswahlknopf drücken.
Die aktuelle Einstellung blinkt.

▶ EIN auswählen und bestätigen.

Die Warmwasserbereitung (Speicheraufheizung oder Durchlauferwärmung) ist ab sofort aktiv. Nach erfolgter Aufheizung schaltet die Einmalladung automatisch wieder aus.

Einmalladung/ EIN 6 720 645 408-11.20

Warmwassertemperatur ändern

Wenn Ihnen das Warmwasser zu kalt oder zu warm ist (nicht verfügbar, wenn die Bedieneinheit als Fernbedienung installiert ist):

▶ Das Hauptmenü öffnen.
▶ Das Menü Warmwasser auswählen und bestätigen.
▶ Den Menüpunkt Temperatur auswählen und bestätigen. Die aktuelle Einstellung blinkt.

Temperatur 55.0°C 6 720 645 408-12:10

Gewünschte Warmwassertemperatur einstellen und bestätigen. Wenn der Maximalwert der Warmwassertemperatur 60 °C überschreitet, blinkt die Warnung vor Verbrühung.

Verbrühung 6 720 645 409-13.10

• Zurück-Taste drücken, ≤ 60 °C einstellen und bestätigen.
• oder-
  ▶ Die Einstellung > 60 °C bestätigen.

4.3 Zeitprogramm einstellen

Zeitprogramm für mehrere Tage oder einen einzelnen Wochentag öffnen

▶ Das Hauptmenü öffnen.
▶ Das Menü Heizung auswählen und bestätigen.
▶ Das Menü Zeitprogramm auswählen und bestätigen. Der Menüpunkt Mo-Fr wird angezeigt.

▶ Mo-Fr (Schaltzeiten für alle Werktage gemeinsam ändern) oder Samstag ... Freitag (Schaltzeiten für einzelne Wochentage ändern) auswählen und bestätigen. Der Menüpunkt Heizbeginn1 wird angezeigt.

Heizbeginn 1 08:00 6 720 645 408-21.10

Heizbeginn oder Absenkbeginn vorverlegen oder auf später verschieben (Schaltzeit verschieben)

• Zeitprogramm für alle Werktage oder einzelnen Wochentag öffnen.
  ▶ Schaltzeit auswählen und bestätigen. Die aktuell für die Schaltzeit eingestellte Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.

Abserkbeginn 1/ 12:15 0 / 6 | 12/31/4 8 24 $ 720 645 408-22.1C

▶ Die Schaltzeit auf gewünschte Uhrzeit verschieben. Die Einstellung ändert sich in der Wertanzeige in 15-Minuten-Schritten und in der Segmentanzeige in 30-Minuten-Schritten.
▶ Einstellung bestätigen.

Neue Heizphase hinzufügen (z. B. Heizbeginn2 bis Absenkbeginn2)

Wenn nicht alle sechs Schaltzeiten im Zeitprogramm verwendet werden, kann eine neue Heizphase hinzugefügt werden.
- Zeitprogramm für alle Werktage oder einzelnen Wochentag öffnen.
▶ Heizbeginn2 auswählen und bestätigen.

Heizbeginn 2 0 6 12 18 24 € 720.645 408-23.1Q

Die neue Schaltzeit wird eingefügt. Die Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.

▶ Schaltzeit für Heizbeginn2 einstellen, z. B. 14:00 Uhr und bestätigen. Die neue Heizphase ist mit einer Dauer von einer halben Stunde hinzugefügt. Absenkbeginn2 ist auf 14:30 Uhr

eingestellt. Absenkbeginn2 ggf. auf z. B. 23:00 Uhr verschieben.

Absenkbeginn 2/ 23:00 6 720 645 408-24.10

Heizphase mit Absenkphase unterbrechen (z. B. Absenkphase zwischen Heizbeginn2 und Absenkbeginn2 einfügen)

• Zeitprogramm für alle Werktage oder einen einzelnen Wochentag öffnen.
  ▶ Absenkbeginn2 auswählen (Ende der zu unterbrechenden Heizphase).
  ▶ Absenkbeginn2 auf den Beginn der Unterbrechung vorverlegen, z. B. 18:00 Uhr.
  ▶ Neue Heizphase einfügen und Heizbeginn und Absenkbeginn einstellen, z. B. Heizbeginn3 (21:00 Uhr) bis Absenkbeginn3 (23:00 Uhr).
  Die Bedieneinheit sortiert automatisch die Heizphasen chronologisch.

Absenkbeginn 3/ 23:00 6 720 645 408 25.10

Heizphase löschen (z. B. Heizbeginn2 bis Absenkbeginn2)

• Zeitprogramm für alle Werktage oder einen einzelnen Wochentag öffnen.
  ▶ Absenkbeginn2 auswählen und bestätigen. Die aktuell für die Schaltzeit eingestellte Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.
  ▶ Absenkbeginn2 auf die gleiche Uhrzeit wie Heizbeginn2 einstellen. In der Textzeile erscheint Löschen?
  ▶ Löschen? bestätigen, um die Heizphase zu löschen.

Löschen? 6 720 645 408-26 10

4.4 Urlaubsprogramm einstellen

Menü Urlaub öffnen

▶ Das Hauptmenü öffnen.

▶ Das Menü Urlaub auswählen und bestätigen. Der Menüpunkt Urlaubsprog. wird angezeigt.

Urlaubsprog. AUS 6.720 645 408-29 20

Urlaubsprogramm aktivieren und Urlaubszeit einstellen

▶ Menü Urlaub auswählen und bestätigen, bis der Einstellwert AUS blinkt.
▶ EIN auswählen und bestätigen.

Das Datum für Urlaubsbeginn (Grundeinstellung 1. Urlaubstag = aktuelles Datum) und das Datum für Urlaubsende (Grundeinstellung letzter Tag = eine Woche nach dem aktuellen Datum) wird angezeigt. Der Tag für Urlaubsbeginn blinkt.

-20.07. - 27.07. EIN 6.720.645 409-30.20

▶ Den Tag für Urlaubsbeginn auswählen und bestätigen. Der Tag ist geändert, der Monat für Urlaubsbeginn blinkt.
▶ Den Monat für Urlaubsbeginn auswählen und bestätigen. Der Monat ist geändert, der Tag für Urlaubsende blinkt.

06.08.-27.07. EIN 6 720 645 408-31 20

▶ Den Tag für Urlaubsende auswählen und bestätigen. Der Tag ist geändert, der Monat für Urlaubsende blinkt.
▶ Den Monat für Urlaubsende auswählen und bestätigen. Das Urlaubsprogramm wird zum Urlaubsbeginn automatisch aktiviert. Die Urlaubszeit für das dargestellte Beispiel läuft von 00:00 Uhr am 06.08. bis 24:00 am 21.08.

06.08. - 21.08. EIN 6 720 645 409 32 20

Urlaubsprogramm unterbrechen

▶ man-Taste drücken.
Die Bedieneinheit regelt dauerhaft auf die für den manuellen Betrieb hinterlegte Solltemperatur. Warmwasser ist nur verfügbar, wenn die Einmalladung aktiv oder die Betriebsart für Warmwasserbereitung EIN ist.
▶ Ggf. die gewünschte Raumtemperatur einstellen. Die Bedieneinheit regelt dauerhaft auf die neu eingestellte Raumtemperatur.

12:55 Mi 18.0°C min 6 720 645 408-33.10

▶ auto-Taste drücken, um das Urlaubsprogramm fortzusetzen.

Urlaubsprogramm vorzeitig beenden

▶ Menü Urlaub auswählen und bestätigen, bis der Einstellwert EIN blinkt.
▶ AUS auswählen und bestätigen.

Urlaubsprog./ RU5 6720.615.408-31.20

Das Urlaubsprogramm ist vorzeitig beendet. Die Einstellwerte sind gelöscht.

4.5 Weitere Einstellungen

Uhrzeit und Datum einstellen

▶ Das Hauptmenü öffnen.
▶ Das Menü Einstellungen auswählen und bestätigen.
▶ Das Menü Uhrzeit/Datum auswählen und bestätigen. Der Menüpunkt Uhrzeit wird angezeigt.

Uhrzeit 12:36 6.720.645.408-14.10

▶ Auswahlknopf drücken. Die Stunden blinken.
▶ Die Stunde einstellen und bestätigen. Die Minuten blinken.

▶ Die Minute einstellen und bestätigen.

Uhrzeit 12:37 6 720 645 408-15.10

▶ Den Menüpunkt Datum auswählen und bestätigen. Das Datum blinkt (Einstellung im Menü Einstellungen > Format > Datumsformat beachten).
▶ Tag, Monat und Jahr auf die gleiche Weise wie Stunden und Minuten einstellen.
▶ Auswahlknopf drücken. Der Einstellwert hört auf zu blinken.

22.07.2015 0010004311-001

Tastensperre ein-/ausschalten

▶ Auswahlknopf und auto-Taste gleichzeitig einige Sekunden gedrückt halten, bis Tastensperre angezeigt wird.

Tastensperre 6 720 645 408-17.10

▶ Wenn bei aktiver Tastensperre ein Bedienelement betätigt wird, erscheint Tastensperre.
▶ Tastensperre aufheben: Auswahlknopf und auto-Taste gleichzeitig einige Sekunden gedrückt halten, bis Tastensperre nicht mehr angezeigt wird.

5 Hauptmenü

Je nach Heizgerät und Verwendungsweise der Bedieneinheit sind nicht alle Menüpunkte wählbar, siehe Übersicht Hauptmenü, am Ende dieses Dokuments.

5.1 Menü Heizung

Einstellungen des Zeitprogramms

Menü Heizung > Zeitprogramm

Menüpunkt Beschreibung
Mo-Fr Für jeden Tag können 6 Schaltzeiten eingestellt werden (3 Schaltzeiten für Heizbeginn und 3 Schaltzeiten für Absenkbeginn). Die Mindestdauer einer Heizphase beträgt 30 Minuten.In der Grundeinstellung sind eingestellt:Mo-Fr: Heizbeginn1: 06:00 bis Absenkbeginn1: 23:00Samstag und Sonntag: Heizbeginn1: 08:00 bis Absenkbeginn1: 23:00Somit heizen Sie von 23:00 Uhr abends bis 06:00 Uhr am folgenden Tag nur eingeschränkt auf Absenktemperatur (Samstags und Sonntags bis 08:00 Uhr).
Samstag
Sonntag
Montag
Dienstag
Mittwoch
Donnerstag
Freitag

Tab. 3

Zeitprogramm auf Grundeinstellung zurücksetzen

Menü Heizung > Reset Zeiten

Menüpunkt Beschreibung
Reset Zeiten	Mit der Einstellung JA kann ein individuelles Zeitprogramm auf die Grundeinstellung zurückgesetzt werden.

Tab. 4

Sommerabschaltung (nur bei außentemperaturgeführter Regelung verfügbar)

Menü Heizung > Sommer/Winter (✗)

Menüpunkt Beschreibung
Sommer/Winter ( )	Wenn nie heizen aktiviert ist, ist die Heizung ausgeschaltet (z. B. im Sommer).Wenn immer heizen aktiviert ist, ist die Heizung durchgehend aktiv.Wenn nach Außentemp. aktiviert ist, wird die Heizung in Abhängigkeit von der Einstellung unter Temp.schwelle ein- und ausgeschaltet.
Temp.schwelle ( )	Wenn die Außentemperatur die hier eingestellte Temperaturschwelle ( 10,0 °C ... 30,0 °C) überschreitet, wird die Heizung ausgeschaltet. Wenn die Außentemperatur die hier eingestellte Temperaturschwelle um 1 K (°C) unterschreitet, wird die Heizung eingeschaltet. Nur verfügbar, wenn Sommer/Winter auf nach Außentemp. eingestellt ist.

Tab. 5

5.2 Menü Warmwasser

i

Wenn die Funktion für die thermische Desinfektion aktiviert ist, wird der Warmwasserspeicher auf die dafür eingestellte Temperatur aufgeheizt. Das Warmwasser mit der höheren Temperatur kann für die thermische Desinfektion des Warmwassersystems genutzt werden.

Anforderungen aus dem DVGW – Arbeitsblatt W 511, Betriebsbedingungen für die Zirkulationspumpe inkl. Wasserbeschaffenheit und Anleitung des Wärmeerzeugers beachten.

Menüpunkt Beschreibung
Einmalladung W	Wenn die Einmalladung aktiviert wird (EIN),ist die Warmwasserbereitung oder Warmhaltung sofort eingeschaltet.
Temperatur1)	Die Warmwassertemperatur kann nur überdie Bedieneinheit eingestellt werden, wenndie Warmwasserbereitung am Wärmeerzeuger auf Automatikbetrieb eingestellt ist (nurbei Verwendung als Regler).
Betriebsart Der	Automatikbetrieb für die Warmwasserbereitung ist aktiv, wenn in der WertanzeigeAUTO angezeigt wird. Das Zeitprogramm fürHeizung gibt auch die Schaltzeiten für dieWarmwasserbereitung vor. Die durchgehende Warmwasserbereitung oder Warmhaltungist aktiv, wenn in der Wertanzeige EIN steht.Es erfolgt keine Warmwasserbereitung oderWarmhaltung, wenn in der Wertanzeige AUSsteht.
Zirkulation Durch	Zirkulation ist das Warmwasser an denWarmwasser-Zapfstellen sofort verfügbar.Wenn EIN eingestellt ist, wird kurzzeitigWarmwasser durch die Zirkulationsleitung gepumpt.Wenn AUTO eingestellt ist, wird zu deneingestellten Heizzeiten des Heizprogramms, sowie 30 min davor und danach, kurzzeitig Warmwasser durch dieZirkulationsleitung gepumpt.AUS einstellen, um Energie zu sparen.

Menüpunkt Beschreibung
Desinfektion^1)	Durch die thermische Desinfektion wird die hygienisch einwandfreie Warmwasserqualität sichergestellt. Wenn AUTO eingestellt ist, wird das Warmwasser jeden Dienstag ab 2:00 Uhr (nachts) einmalig auf 70 °C erwärmt.
Täglich 60°C^1)	Wenn JA eingestellt ist, wird bei Solaranlagen das Warmwasser jeden Tag ab 2:00 Uhr (nachts) einmalig auf 60 °C erwärmt, ähnlich der thermischen Desinfektion (nur bei Wärmeerzeuger EMS plus verfügbar).

1) Kann nur am Regler RC200 für HK1 eingestellt werden, nicht an den Reglern für HK2, HK3, ....

Tab. 6

5.3 Menü Info

Im Menü Info können die aktuellen Werte und die aktiven Betriebszustände der Anlage abgerufen werden. Änderungen sind nicht möglich.

Menü Info > Heizung

Menüpunkt Beschreibung (mögliche Anzeigen)
Außentemp. (*)	Die aktuell gemessene Außentemperatur. Nur verfügbar, wenn ein Außentemperaturfühler installiert ist.
Betriebsstat. Hier wird der aktuell aktive Status angezeigt:Wenn AUS angezeigt wird, ist die Heizung aus, der Frostschutz aber weiterhin aktiv.Wenn Heizen oder Absenken angezeigt wird, arbeitet die Heizung im Automatikbetrieb. Gemäß Zeitprogramm wird auf die für die jeweilige Betriebsart eingestellte Temperatur geheizt.Wenn Sommer angezeigt wird, ist die Heizung aufgrund der Sommerabschaltung aus (.)Warmwasser ist entsprechend der eingestellten Betriebsart verfügbar.Wenn Manuell angezeigt wird, arbeitet die Heizung im manuellen Betrieb.
Raumtemp. Die aktuell gemessene Raumtemperatur.

Tab. 7

Menü Info > Warmwasser

Menüpunkt Beschreibung (mögliche Anzeigen)
Betriebsstat.	Anzeige des aktuellen Betriebszustandes der Warmwasserbereitung: EIN oder AUS
Soll-Temp.	Gewünschte Warmwassertemperatur.
Ist-Temp.	Die aktuell gemessene Warmwassertemperatur.

Tab. 8

Menü Info > Solar

Menüpunkt Beschreibung (mögliche Anzeigen)
Solarertrag Gesamter Solarertrag seit der ersten Inbetriebnahme der Solaranlage, z. B. 120 kWh.
Kollektor Ist Die aktuell gemessene Kollektortemperatur.
Speicher-Temp	Die aktuell gemessene Wassertemperatur im Solarspeicher.
Solarpumpe Anzeige des aktuellen Betriebszustandes der (drehzahlgeregelten) Solarpumpe: 100 % = EIN, maximale Drehzahl; 0 % = AUS

Tab. 9

Menü Info > Energieverbr ^1)

Menüpunkt Beschreibung (mögliche Anzeigen)
24h: Hzg Gas B	Brennstoffverbrauch der Heizung am Vortag (0 - 24 h), z. B. 240 kWh
24h Hzg Strom	Elektrizitätsverbrauch der Heizung am Vortag (0 - 24 h), z. B. 3,5 kWh
24h: WW Gas B	Brennstoffverbrauch für Warmwasser am Vortag (0 - 24 h), z. B. 120 kWh
24h: WW Strom	Elektrizitätsverbrauch für Warmwasser am Vortag (0 - 24 h), z. B. 1,8 kWh
30d: Hzg Gas B	Brennstoffverbrauch der Heizung im Tagesmittel1) (0 - 24 h), z. B. 7200 kWh
30d Hzg Strom	Elektrizitätsverbrauch der Heizung im Tagesmittel1) (0 - 24 h), z. B. 105 kWh
30d: WW Gas B	Brennstoffverbrauch für Warmwasser im Tagesmittel1) (0 - 24 h), z. B. 3600 kWh
30d: WW Strom	Elektrizitätsverbrauch für Warmwasser im Tagesmittel1) (0 - 24 h), z. B. 54 kWh

1) Mittelung über die letzten 30 Tage
1) Anzeige geräteabhängig.

Tab. 10

5.4 Menü Einstellungen

Menü Einstellungen > „Sprache“

Menüpunkt Funktionsbeschreibung
„Sprache“1)	Die Sprache der Menüs und Menüpunkte kann umgestellt werden.

1) Im Display wird die eingestellte Sprache angezeigt.

Tab. 11
Menü Einstellungen > Uhrzeit/Datum

Menüpunkt Funktionsbeschreibung
Uhrzeit Aktuelle	Uhrzeit einstellen.
Datum Aktuelles	Datum einstellen.
Sommerzeit Automatische Umschaltung zwischen Sommer- und Winterzeit ein- oder ausschalten.Wenn EIN eingestellt ist, wird die Uhrzeit automatisch umgestellt (am letzten Sonntag im März von 02:00 Uhr auf 03:00 Uhr, am letzten Sonntag im Oktober von 03:00 Uhr auf 02:00 Uhr).
Zeitkorrektur Zeitkorrektur der internen Uhr der Bedieneinheit in Sekunden pro Woche (-20 s/Woche ... 20 s/Woche). Im Display wird nur die Einheit s (Sekunden) statt s/Woche (Sekunden pro Woche) angezeigt.

Tab. 12

Menü Einstellungen > Format

Menüpunkt Funktionsbeschreibung
Datumsformat	Darstellung des Datums in allen Menüs (TT.MM.JJJJ oder MM/TT/JJJJ), wobei gilt: T = Tag, M = Monat, J = Jahr. Wenn die Jahresangabe entfällt, wird nur TT.MM. oder MM/TT/ angezeigt.
Zeitformat	Für die Darstellung der Uhrzeit stehen 24-Stunden-Format (24h) und 12-Stunden-Format (12h, am und pm) zur Verfügung.
Temp. Format	Für die Darstellung der Temperaturen stehen die Einheiten °C und °F zur Verfügung.
Fühlerabgl. We	In die von der Bedieneinheit angezeigte Raumtemperatur nicht stimmt, Abweichung um bis zu ± 3 °C korrigieren.
Kontrast	Wenn die Anzeige im Display aufgrund der Lichtverhältnisse schlecht zu sehen ist, Kontrast des Displays anpassen (36 % ... 64 %).

Tab. 13

6 Störungen beheben

Wenn sich eine Störung nicht beheben lässt:

▶ Störung bestätigen.
▶ Weiterhin aktive Störungen werden durch Drücken der Zurück-Taste wieder angezeigt.
▶ Zugelassenen Fachmann oder Kundendienst anrufen und Störungs-Code, Zusatz-Code sowie die Ident.-Nr. der Bedieneinheit mitteilen.

Tab. 14 Die Ident.-Nr. muss Ihr Fachmann hier eintragen.

7 Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).

Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme.

8 Übersicht Hauptmenü

Die mit gekennzeichneten Funktionen sind nur verfügbar, wenn ein Außentemperaturfühler installiert ist.

Heizung

• Temperaturen (Automatikbetrieb)
• Heizen (Heiz- bzw. Tagestemperatur)
• Absenken (Absenk- bzw. Nachttemperatur)
  – Zeitprogramm (Umschaltung Heizen/Absenken)
• Reset Zeiten (Schaltzeiten zurücksetzen)
• Sommer/Winter (Sommer-/Winterbetrieb)
• Temp.schwelle (Temperaturschwelle)

Warmwasser

– Einmalladung (Warmwasser-Sofort-Funktion)
- Temperatur 1), 2), 3) (Warmwassertemperatur)

1) Nur Wärmeerzeuger mit EMS plus.
2) Kann nur am Regler RC200 für HK1 eingestellt werden, nicht an den Reglern für HK2...4.
3) Menüpunkt wird nur bei Verwendung als Regler angezeigt.

– Betriebsart 3) (Betriebsarten Warmwasser)
– Zirkulation 3) (Betriebsarten Zirkulation)
- Desinfektion 2),3)(Thermische Desinfektion)
– Täglich 60°C 1), 2), 3) (Tägliche Erwärmung Warmwasser)

Urlaub

- Urlaubsprog. (Urlaubsprogramm)

Info

• Heizung
• Außentemp. (Außentemperatur)
  -Betriebsstat. (Betriebsstatus)
  – Raumtemp. (Raumtemperatur)
• Warmwasser 3)
  -Betriebsstat. 3) (Betriebsstatus)
  – Soll-Temp. ^3) (gewünschte Warmwassertemperatur)
• Ist-Temp. 3) (aktuelle Warmwassertemperatur)

- Solar

– Solarertrag (seit Inbetriebnahme der Solaranlage)

- Kollektor Ist 3) (Kollektortemperatur)

– Speicher-Temp ^3) (Temperatur Solarspeicher)

– Solarpumpe ^3) (Betriebszustand Solarpumpe)

– Energieverbr ^4) (Energieverbrauchsanzeige)

- täglicher (24h)/monatlicher (30d) Energieverbrauch

Einstellungen

• deutsch 5)
• Uhrzeit/Datum
• Uhrzeit
• Datum
  – Sommerzeit (Sommer-/Winterzeit)
  – Zeitkorrektur (der Bedieneinheit in s/Woche)

- Format

- Datumsformat

- Zeitformat

- Temp. Format (Einheit Temperatur)

- Fühlerabgl. (Korrektur Raumtemperatur)

- Kontrast

Service ^6)

4) Anzeige geräteabhängig.
5) Eingestellte Sprache.
6) Einstellungen im Servicemenü dürfen nur vom Fachmann geändert werden (wird standardmäßig nicht angezeigt).

Deutschland

Bosch Thermotechnik GmbH

Buderus Deutschland

Sophienstraße 30-32

D-35576 Wetzlar

www.buderus.de

[e-mail]

Österreich

Robert Bosch AG

Geschäftsbereich Thermotechnik

Göllnergasse 15 - 17

A-1030 Wien

Tel.: [phone]

Fax.: [phone]

Technische Hotline 0810 / 810 555

www.buderus.at

[e-mail]

Schweiz

Buderus Heiztechnik AG

Netzibodenstr. 36,

CH- 4133 Pratteln

www.buderus.ch

[e-mail]

Luxemburg

Ferroknepper Buderus S.A.

Z.I. Um Monkeler

20, Op den Drieschen

B.P. 201 L-4003 Esch-sur-Alzette

Tél.: [phone] - Fax [phone]

www.buderus.lu
