MANUAL DE UTILIZADOR Logamatic RC100 BUDERUS
1) Valores resaltados = ajuste de fábrica
1 Indicações gerais de segurança
Instalação e colocação em funcionamento
▶ Ter em atenção os regulamentos e as normas nacionais para a instalação e o funcionamento!
As instruções de todos os manuais devem ser respeitadas. A não observância destas instruções pode provocar danos materiais, danos pessoais e perigo de morte.
▶ A unidade de comando apenas deve ser instalada e colocada em funcionamento por um técnico especializado autorizado.
▶ Não instalar a unidade de comando em espaços húmidos.
Instalar equipamento térmico e outros acessórios e colocar em funcionamento de acordo com as respetivas instruções.
▶ Não ligar de forma alguma a unidade de comando à rede de 230 V.
▶ Antes da instalação da unidade de comando: desligar o equipamento térmico e todos os outros participantes BUS em todos os pólos, proteger contra reativação involuntária, e confirmar a isenção de tensão.
Danos devido à formação de gelo
Se a instalação não estiver em funcionamento, esta poderá congelar:
▶ Com temperaturas exteriores abaixo dos 0 °C, manter a instalação ligada.
Se a unidade de comando for utilizada como regulador, não é possível uma proteção anti-congelamento da instalação. Uma proteção anti-congelamento da instalação apenas pode ser garantida com regulação em função da temperatura exterior.
▶ Reparar imediatamente qualquer avaria que surja.
2 Informações sobre o produto
Possibilidades de aplicação
- Regulador em função da temperatura ambiente (CO) para instalações com um circuito de aquecimento sem misturadora
- Regulador de zona (SC) para um circuito de aquecimento sem misturadora com módulo de zonas e um máximo de 4 circuitos de aquecimento em instalações sem unidade de comando superior
- Controlo remoto (Fb)
- em instalações com unidade de comando superior (p. ex. RC310/HMC300 com, no máximo, 4 circuitos de aquecimento)
- associado a equipamentos térmicos com bomba externa de carga do acumulador, utilizável exclusivamente como controlo remoto
- associado a bombas de calor (com HMC300), utilizável exclusivamente como controlo remoto
Utilização
- Equipamento térmico com sistema BUS EMS, EMS plus ou OpenTherm
- Não é possível a combinação com Logamatic RC10, RC20, RC25, RC30 e RC35 e Logamatic 4000.
Equipamento fornecido
- Unidade de comando
- Elementos de fixação
- Documentação técnica
| Dimensões (L × A × P) 80 x 80 x 23 mm | |
| Tensão nominal 8 ... 16 V DC | |
| Corrente nominal 4 mA | |
| Interface BUS EMS plus (EMS, OpenTherm) | |
| Campo de regulação 5 ... 30 °C | |
| temperatura ambiente admissível 0 ... 60 °C |
2 Informações sobre o produto
| Classe de proteção III | |
| Tipo de proteção IP20 |
Dados do produto relativa ao consumo de energia
Os seguintes dados do produto correspondem aos requisitos definidos pelas normas UE n.º 811/2013 como suplemento da diretiva 2010/30/UE. A classe do regulador da temperatura é necessária para o cálculo da eficiência energética sazonal do aquecimento ambiente de um sistema interligado e assumida na ficha de dados do sistema.
| Funcionamento Classe | 1) | [%]1),2) | |
| RC100 |  | ||
| Controlo da temperatura ambiente, modular | V 3,0 ● | ||
| RC100 & módulo de zona |  |  | |
| Sistema de regulação da temperatura ambiente com≥ 3 sensores da temperatura (regulação por zona), modulante | VIII 5,0 ● | ||
- Estado de entrega
1) Classificação de acordo com a portaria da UE n.º 811/2013 para a marcação de sistemas interligados
2) Contribuição para a eficiência energética do aquecimento ambiente sazonal em %
2.1 Funcionamento como regulador em função da temperatura ambiente (CO)
O RC100 regula o equipamento térmico através da temperatura ambiente. Na Alemanha, é apenas permitida com relógio. A unidade de comando não é adequada para a regulação de equipamentos térmicos de outros fabricantes com sistema BUS OpenTherm (sem certificado OpenTherm).
Regulação da potência (apenas EMS/EMS plus)
A potência térmica do equipamento térmico altera-se consoante o desvio entre a temperatura ambiente atual e a desejada. O procedimento de regulação é adequado para um nível de temperatura uniforme. Originam-se menos arranques do queimador e períodos de funcionamento da bomba mais curtos. Dependendo do equipamento térmico conectado, este tipo de regulação pode não estar disponível.
Regulação da temperatura de avanço (EMS/EMS plus/OpenTherm)
A temperatura de avanço altera-se consoante o desvio entre a temperatura ambiente atual e a desejada. O procedimento de regulação é adequado para habitações e casas com zonas de temperatura diferentes. A exatidão da regulação é maior e a temperatura de avanço é limitada à sua altura. Assim economiza combustível.
Os períodos de funcionamento da bomba reduzem-se com a otimização do funcionamento da bomba.
2.2 Funcionamento como regulador de zona (SC, apenas EMS/EMS plus)
O RC100 pode ser utilizado em combinação com módulos de zonas sem unidade de comando superior como regulador para um dos 4 circuitos de aquecimentos máximos (para mais informações ver documentação técnica do módulo de zona).
A regulação da temperatura das zonas ocorre tal como no funcionamento como regulador em função da temperatura ambiente com regulação da temperatura de avanço ajustada.
2.3 Funcionamento como controlo remoto (Fb, apenas EMS/EMS plus)
A RC100 pode ser utilizada como comando à distância de uma unidade de comando superior.
A programação de horário é determinada através da unidade de comando superior. No RC100, a temperatura ambiente desejada pode ser temporariamente alterada até ao tempo de comutação da programação de horário seguinte. Posteriormente, a unidade de comando superior volta a dominar até o ajuste no RC100 voltar a ser alterado.
3 Instruções de utilização

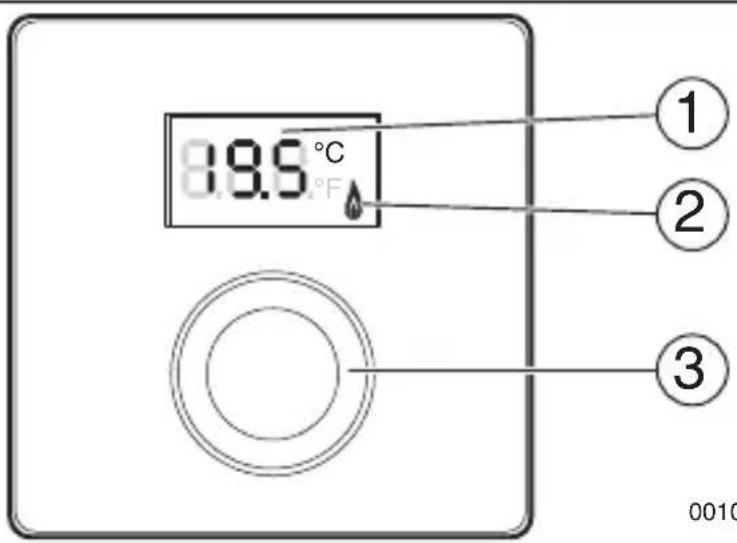

[1] Indicação da temperatura
[2] Indicador de funcionamento do equipamento térmico
[3] Botão de seleção: Selecionar (rodar) e Confirmar (premir)
Descrição dos textos exposição Exemplo
| Temperatura ambiente atual (texto exposição padrão): |  |
| Temperatura ambiente pretendida:► Premir o botão de seleção para visualizar brevemente a temperatura ambiente desejada (intermitente). |  |
| O equipamento térmico produz calor, por ex. o queimador arranca. |  |
| Indicação de serviço (manutenção necessária)► Premir o botão de seleção para mudar para texto exposição padrão. |  |
| Indicação de falha alternadamente entre o código de avaria e o código adicional (→ eliminar avarias)► Premir o botão de seleção para visualizar brevemente a temperatura ambiente atual. |  |
Rodar o botão de seleção, para selecionar a temperatura ambiente desejada.
▶ Premir o botão de seleção para confirmar o ajuste.
Desligar o aquecimento Resultado
▶ Reduzir a temperatura ambiente desejada até que no visor apareça OFF. Com o aquecimento desligado, a proteção anti-gelo da divisão também está desligada. A proteção anti-gelo do equipamento térmico continua ativa.
4 Informações para os técnicos especializados
4.1 Instalação

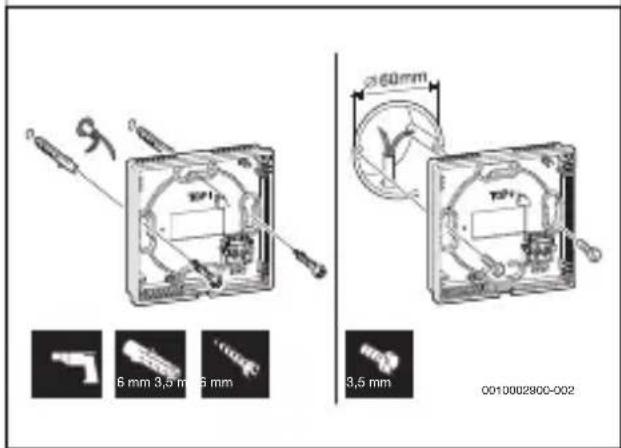

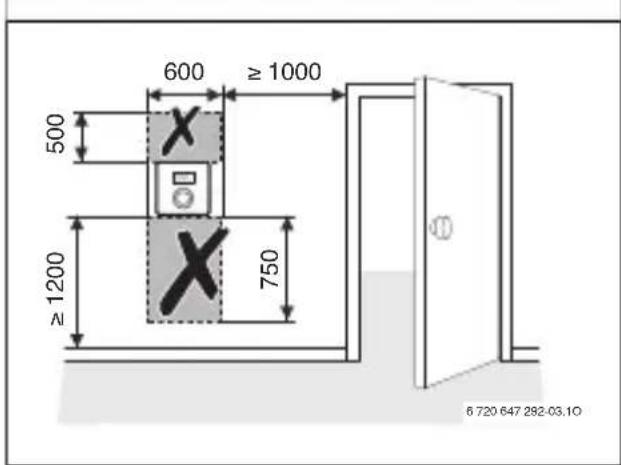

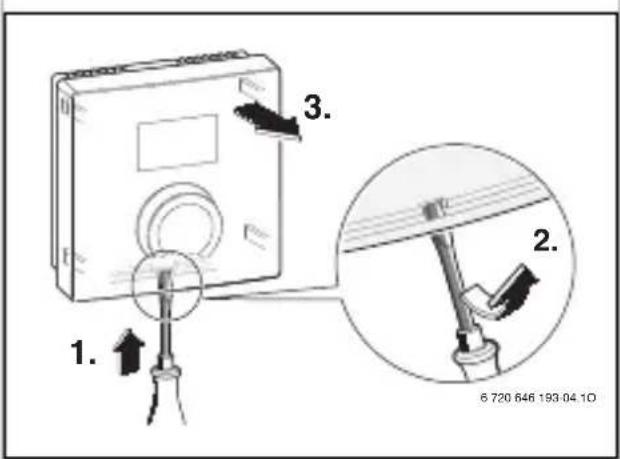

▶ Montar a unidade de comando numa parede plana
(→ Fig. 1 até 3, a partir da página 74).
4.2 Ligação elétrica
A unidade de comando é alimentada através do cabo BUS.
| Comprimento | Secção transversal recomendada | Tipo de cabo |
| ≤ 100 m 0,50 mm | 2 | no mínimo H05 VV-... (NYM-J...) |
| ≤ 300 m 1,50 mm | 2 |
Tab. 1 Comprimentos de cabos BUS permitidos
▶ Colocar e ligar corretamente o cabo BUS.

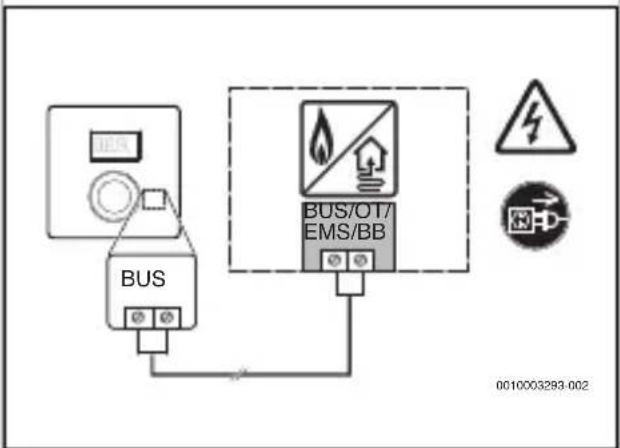

▶ Estabelecer a ligação BUS (→ Fig. 4, página 74).
Designação do terminal de aperto do BUS, ver documentação técnica do equipamento térmico.
4 Informações para os técnicos especializados
4.3 Esquemas de ligação com exemplos de instalações
As apresentações hidráulicas são apenas esquemas e fornecem uma indicação meramente informativa sobre uma possível comutação hidráulica.
Por ex. a fig. 5, página 75, mostra um exemplo de instalação para 2 circuitos de aquecimento sem misturadora com módulo de zona e aquecimento de água sanitária, ajuste individual do 2 RC100 e do módulo de zona MZ100
4.4 Arranque
Primeira colocação em funcionamento ou colocação em funcionamento após um reset.
Instalações com um circuito de aquecimento (regulador em função da temperatura ambiente - CO)
▶ Ligar / repor a instalação RC100. Durante o estabelecimento da ligação são indicados 3 traços. A temperatura ambiente é indicada após o estabelecimento da ligação ser executado.
Instalações com vários circuitos de aquecimento (regulador de zona - SC/controlo remoto - Fb)
▶ Ligar / repor a instalação RC100. Durante o estabelecimento da ligação são indicados 3 traços.
▶ Ajustar e confirmar A.1 = SC (regulador de zona).
-of-
▶ Seleccionar e confirmar o circuito de aquecimento (HC = 1...4).
4.5 Ajustes no menu de assistência técnica
| Ajuste Característica de regulação1) | Descrição | |
| A.1 CO | Fb | SC Regulador (CO), comando à distância (Fb), regulador de zonas (SC) | ||
| H.C HC1 | HC2 | HC3 | HC4 | Circuito de aquecimento/zona de aquecimento 1 a 4^2) | |
| d.1 | 2 | 3 | 4 | Característica de regulação (Velocidade de reação)2: Área P 2K = reação rápida3: Área P 3K = reação média4: Área P 4K = reação lenta |
| E.1 | - 3.0 ... 0.0 ... 3.0 | Valor de correção para a temperatura ambiente indicada |
| P.1 4 | 5 Regulação da temperatura de avanço (4) ouregulação da potência (5) | ||
| L1 1 | 0 Funcionamento das bombas otimizado: bomba de aquecimento funciona no caso de regulação da temperatura de avanço o mais curta possível. Desligar em caso de acumulador de inércia na instalação. | ||
| C.1 C | F Unidade das temperaturas exibidas °C (C) ou°F (F) | ||
| S.1 nF.12.01 Versão de software | 3) | |
| F.1 1 | 0 Repor RC100 | 0: não repor1: repor | |
1) Valores indicados = Configuração de fábrica
2) A cada circuito de aquecimento só pode ser atribuído um RC100.
3) Rodar o botão de seleção para ler o valor na totalidade.
4 Informações para os técnicos especializados
Em caso de um reset, a configuração de fábrica é reposto. Em caso de falha de corrente, os ajustes são mantidos, incluindo a atribuição do circuito de aquecimento.
4.6 Indicações do consumo de energia no menu de assistência técnica
| Ajuste Unid. Fonte Funcionamento Período de tempo | |||
| EC.0 kWh | Combustível Aquecimento Véspera (0 – 24 h) | ||
| EC.1 Água quente | |||
| EC.2 Eletricidade | Aquecimento Véspera (0 – 24 h) | ||
| EC.3 Água quente | |||
| EC.4 Combustível | Aquecimento Média diária | 1) (0 – 24 h) | |
| EC.5 Água quente | |||
| EC.6 Eletricidade | Aquecimento Média diária | 1) (0 – 24 h) | |
| EC.7 Água quente | |||
| EC.8 Eletricidade | Arrefecimento Véspera (0 – 24 h) | ||
| EC.9 Média diária | 1) (0 – 24 h) | ||
1) Média nos últimos 30 dias
4.7 Operação (exemplo)
| Abrir o menu de assistência técnica Resultado | |
| ► Manter o botão de seleção premido até serem indicados 2 tra-ços. |  |
| ► Soltar o botão de seleção para mostrar o primeiro ajuste. |  |
| Alterar ajuste (por ex. circuito de aquecimento H.C) | Resultado |
| ▶ Seleccionar ajuste. |  |
| ▶ Premir o botão de seleção para mostrar o valor atual. |  |
| ▶ Premir novamente o botão de seleção para alterar o valor. |  |
| ▶ Seleccionar e confirmar o valor pretendido. |  |
| ▶ Manter o botão de seleção premido até voltar a ser indicado o ajuste. |  |
Fechar o menu de assistência técnica Resultado
| ► Manter o botão de seleção premido até serem indicados 3 traços. |  |
| ► Soltar o botão de seleção.A temperatura ambiente é indicada e a unidade de comando funciona com o ajuste alterado. |  |
5 Eliminar avarias
Caso não seja possível eliminar a avaria, anotar o código de avaria e o código adicional:
▶ Chamar uma empresa especializada autorizada ou o serviço de apoio ao cliente.
▶ Comunicar o tipo de avaria e o n.º de identificação regulador.
