Logano Plus GB212 - Ketel BUDERUS - Gratis gebruiksaanwijzing en handleiding

Merk	Buderus
Model	Logano Plus GB212
Producttype	Gasgestookte condenserende ketel
Toepassing	Verwarming en warm water
Hoogte	850 mm
Breedte	480 mm
Diepte	480 mm
Gewicht	50 kg
Nominaal vermogen (CV)	24 kW
Nominaal vermogen (CW)	24 kW
Rendement	Tot 98% (HR+)
Brandstof	Aardgas G20/G25
Elektrische voeding	230 V / 50 Hz
Elektrisch vermogen	150 W
Type ontsteking	Elektronisch
Waterdruk (min.)	1 bar
Waterdruk (max.)	3 bar
Max. aanvoertemperatuur	90 °C
CV-waterinhoud	3,5 liter
Gasaansluiting	3/4 inch
CV-aansluiting	3/4 inch
Warmwateraansluiting	1/2 inch
Beschermingsgraad	IPX4D
Hoofdfuncties	Condensatie, modulerende brander, ingebouwde pomp, expansievat, veiligheidsklep
Onderhoud	Jaarlijkse onderhoud door erkend installateur aanbevolen
Reinigen	Buitenkant met droge doek reinigen; geen agressieve middelen
Veiligheid	Veiligheidsklep, overdrukbeveiliging, vlambeveiliging, vorstbeveiliging
Reparatie	Originele onderdelen via Buderus dealer; reparatie door erkend installateur
Garantie	2 jaar (uitbreidbaar)

Veelgestelde vragen - Logano Plus GB212 BUDERUS

Hoe stel ik de waterdruk in op mijn Buderus Logano Plus GB212?

De waterdruk moet tussen 1 en 2 bar liggen. Gebruik de vulkraan om water bij te vullen tot de manometer de juiste waarde aangeeft. Sluit de kraan daarna goed.

Wat betekent foutcode E9 op het display?

Foutcode E9 duidt op een probleem met de vlamdetectie. Controleer of de gas toevoer open staat en de ontsteking werkt. Neem contact op met een installateur als de fout aanhoudt.

Hoe vaak moet ik de ketel onderhouden?

Jaarlijks onderhoud door een erkend installateur wordt aanbevolen om de efficiëntie te waarborgen en storingen te voorkomen.

Kan ik de Logano Plus GB212 gebruiken voor vloerverwarming?

Ja, de ketel is geschikt voor vloerverwarming mits de aanvoertemperatuur lager wordt ingesteld (max. 55°C). Gebruik een mengventiel om de temperatuur te regelen.

Wat is het maximale vermogen van deze ketel?

Het nominale vermogen is 24 kW voor zowel CV als warm water, voldoende voor een gemiddelde eengezinswoning.

Hoe ontlucht ik de CV-installatie?

Open de ontluchtingsventielen op de radiatoren beginnend bij de laagste verdieping. Laat lucht ontsnappen tot er water uit komt. Herhaal indien nodig.

De ketel maakt een fluitend geluid, wat is dat?

Een fluitend geluid kan duiden op lucht in het systeem of een te hoge waterdruk. Ontlucht de installatie en controleer de druk. Als het geluid aanhoudt, bel een installateur.

Is de ketel voorzien van een vorstbeveiliging?

Ja, de Logano Plus GB212 heeft een ingebouwde vorstbeveiliging die de pomp activeert bij temperaturen onder 5°C om bevriezing te voorkomen.

Welke garantie heeft de Buderus Logano Plus GB212?

Standaard 2 jaar garantie op het toestel. U kunt deze verlengen tot 5 of 10 jaar via een garantieverlenging bij aankoop.

Hoe vervang ik de thermostaatknop?

Schakel de stroom uit. Trek de oude knop recht naar zich toe. Plaats de nieuwe knop en druk aan tot deze vastklikt. Gebruik alleen originele onderdelen van Buderus.

GEBRUIKSAANWIJZING Logano Plus GB212 BUDERUS

Voor montage en onderhoud zorgvuldig doorlezen.

Buderus

Voorwoord

Geachte klant,

Warmte is ons element – en dat al meer dan 275 jaar. Van begin af aan zetten wij ons met hart en ziel in, om voor u individuele oplossingen voor uw welbevinden te ontwikkelen.

Of het nu gaat om warmte, warm water of ventilatie – met een Buderus-product krijgt u efficiënte CV-techniek in bewezen Buderus-kwaliteit, die u lange tijd betrouwbare behaaglijkheid zal schenken.

Wij fabriceren met de modernste technologie en letten erop, dat onze producten efficiënt op elkaar zijn afgestemd. Rendement en milieuvriendelijkheid staan daarbij altijd voorop.

Hartelijk dank dat u voor ons gekozen hebt – en daarmee ook kiest voor zuinig energiegebruik en tegelijk veel comfort. Om te zorgen dat dit lange tijd zo blijft, verzoeken wij u deze bedieningshandleiding zorgvuldig door te lezen. En wanneer zich toch problemen mochten voordoen, neem dan contact op met uw installateur. Hij helpt u graag verder.

Is uw installateur een keertje niet bereikbaar? Dan staat onze service-dienst u 24 uur per dag ter beschikking.

Wij wensen u veel plezier met uw nieuwe Buderus-product!

Uw Buderus-team

Inhoudsopgave

1 Uitleg van de symbolen en veiligheidsinstructies ....3

1.1 Toelichting van de symbolen .... 3
1.2 Veiligheidsaanwijzingen .... 3

2 Gegevens betreffende de ketel 4

2.1 EG-conformiteitsverklaring .... 4
2.2 Gebruik volgens de voorschriften 4
2.3 Type-overzicht 4
2.4 Productbeschrijving 5

3 CV-installatie in bedrijf stellen....7

3.1 Controleer de bedrijfsdruk van de verwarming ..... 7
3.2 CV-water bijvullen 7
3.3 Waterkwaliteit 7
3.4 CV-installatie gebruiksklaar maken 7
3.5 Regeltoestel en brander in bedrijf stellen .....7
3.5.1 Displayweergave 7
3.5.2 Bedieningseenheid instellen 7
3.5.3 Aanzetten cv-ketel 8
3.5.4 CV-bedrijf in- of uitschakelen 8
3.5.5 Maximale aanvoertemperatuur instellen....8
3.5.6 In-/uitschakelen warmwaterbedrijf 9
3.5.7 Sanitair warmwatertemperatuur instellen .....9
3.5.8 Handmatig zomerbedrijf instellen 10
3.5.9 Vorstbeveiliging instellen 10
3.5.10 Handmatig bedrijf instellen 10

4 CV-installatie buiten bedrijf stellen....11

4.1 CV-ketel via het regeltoestel buiten bedrijf stellen . . . . 11
4.2 CV-installatie aftappen ..... 11
4.3 CV-installatie in noodsituatie buiten bedrijf stellen . . . 11

5 Milieubescherming/recyclage 11

6 Inspectie en onderhoud ....11

6.1 Waarom is regelmatig onderhoud belangrijk? ..... 11
6.2 Reiniging en verzorging 11

7 Instructies om energie te besparen ....12

8 Bedrijfs- en storingsmeldingen .... 12

8.1 Weergave van bedrijfs- en storingsmeldingen ..... 12
8.2 Storingen verhelpen 13
8.3 Bedrijfsmeldingen 14

9 Beknopt bedieningsvoorschrift ....15

Index 16

1 Uitleg van de symbolen en veiligheidsinstructies

1.1 Toelichting van de symbolen

Waarschuwing

Waarschuwingsaanwijzingen in de tekst worden aangegeven met een gevarendriehoek met grijze achtergrond en een kader.

Signaalwoorden voor een waarschuwingsaanwijzing geven de soort en de ernst van de gevolgen aan, wanneer de maatregelen ter voorkoming van het gevaar niet gerespecteerd worden.

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar persoonlijk letsel kan ontstaan.
• WAARSCHUWING betekent dat zwaar lichamelijk letsel kan ontstaan.
• GEVAAR betekent dat er levensgevaarlijk lichamelijk letsel kan ontstaan.

Belangrijke informatie

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd. Deze worden gescheiden van de tekst door een lijn onder en boven de tekst.

Aanvullende symbolen

Symbool Betekenis
▶	H	a	n d
→ Kruisverwijzing naar andere plaatsen in het document of naar andere documenten
• Opsomming/lijstpositie
– Opsomming/lijstpositie (2e niveau)

Tabel 1

1.2 Veiligheidsaanwijzingen

Ontploffingsgevaar bij gasgeur

▶ Sluit de gaskraan.
▶ Ramen en deuren openen.
▶ Bedien geen elektrische schakelaars, trek geen stekkers uit het stopcontact, telefoneer niet en gebruik de deurbel niet.
▶ Open vlammen doven. Niet roken. Geen aansteker gebruiken.
▶ Waarschuw de bewoners van buiten af, maar bel niet aan. Contact opnemen met gasdistributiemaatschappij en erkend installateur.
▶ Bij hoorbaar uitstromen onmiddellijk het gebouw verlaten. Betreden door derden verhinderen. Informeer de politie en de brandweer van buiten het gebouw.

Gevaar bij rookgaslucht

▶ Ketel uitschakelen.
▶ Ramen en deuren openen.
▶ Informeer een erkend installateur.

Bij ketels met open bedrijf: vergiftigingsgevaar door rookgassen bij ontoereikende verbrandingsluchttoevoer

▶ Verbrandingsluchttoevoer waarborgen.
▶ Be- en verluchtingsopeningen in deuren, vensters en wanden niet afsluiten of verkleinen.
▶ Waarborg voldoende verbrandingsluchttoevoer ook bij naderhand ingebouwde apparaten, bijvoorbeeld bij afvoerluchtventilatoren en keukenventilatoren en airconditingsystemen met afvoer naar buiten toe.
- Bij onvoldoende verbrandingsluchttoevoer mag de ketel niet in bedrijf worden gesteld.

Schade door bedieningsfouten

Bedieningsfouten kunnen persoonlijk letsel en/of materiële schade tot gevolg hebben.

▶ Waarborg dat kinderen de ketel niet zonder toezicht bedienen of er-mee spelen.
▶ Waarborg dat alleen personen toegang hebben, die in staat zijn, de ketel deskundig te bedienen.

Gevaar door explosie van ontvlambare gassen

▶ Werkzaamheden aan gasvoerende onderdelen alleen door een erkend installateur laten uitvoeren.

Opstelling en ombouw

▶ Ketel alleen door een erkende installateur laten opstellen en ombouwen. Rookgasafvoerende delen in geen geval wijzigen.
▶ Uitloop van de veiligheidskleppen nooit afsluiten. Tijdens het opwarmen kan water uit de veiligheidsklep van de boiler komen.

Gevaar door explosieve en licht ontvlambare materialen

▶ Licht ontvlambare materialen (papier, verdunningsmiddelen, verf, enzovoort) niet in de buurt van de ketel gebruiken of opslaan.

Verbrandings- en kamerlucht

Om corrosie te voorkomen, de verbrandings-/kamerlucht vrij houden van agressieve stoffen (bijvoorbeeld halogeenkoolwaterstoffen, die chloor- of fluorverbindingen bevatten). Deze kunnen bijvoorbeeld in oplosmiddelen, verf, lijmstoffen, drijfgassen en huishoudelijke schoonmaakmiddelen zitten.

Inspectie en onderhoud

Aanbeveling voor de gebruiker: sluit een onderhouds- en inspectiecontract af voor jaarlijkse inspectie en behoefteafhankelijk onderhoud met een erkend installateur.
De eigenaar is verantwoordelijk voor de veiligheid en milieuvriendelijkheid van de cv-installatie.
▶ Gebruik alleen originele reserveonderdelen!

2 Gegevens betreffende de ketel

2.1 EG-conformiteitsverklaring

Dit product voldoet qua constructie en werking aan de Europese richtlijnen evenals aan de bijkomende nationale vereisten. De conformiteit wordt aangetoond door het CE-kenmerk. U kunt de conformiteitverklaring van het product aanvragen. Neem daarvoor contact op met het adres vermeld op de achterkant van deze handleiding.

2.2 Gebruik volgens de voorschriften

Het product is bedoeld voor het gebruik als gascondensatieketel voor woonruimteverwarming en voor de warmwatervoorziening.

Er mag uitsluitend gas van het openbare nutsbedrijf worden gebruikt.

2.3 Type-overzicht

De benaming van de ketel is uit de volgende delen samengesteld:

• GB: gascondensatieketel
• 212: type
• 15/22/30/40/50: maximale verwarmingsvermogen [kW].

2.4 Productbeschrijving

De Logano plus GB212 is een cv-ketel met aluminium warmtewisselaar.

Hoofdcomponenten

Afb. 1 Hoofdcomponenten
[1] Voorwand ketel
[2] Ontstekingsautomaat
[3] Gasbrander (branderstaaf)
[4] Kap boven
[5] Regeltoestel (MC40 met Basiscontroller BC25)
[6] Typeplaat
[7] Ketelmantel
[8] Ketelblok met isolatie
[9] Condensaatafvoer en sifon
De hoofdonderdelen van de Logano plus GB212 zijn:
• Regeltoestel
• Ketelframe en ommanteling
- Ketelblok met isolatie
- Ontstekingsautomaat
- Gasbrander.

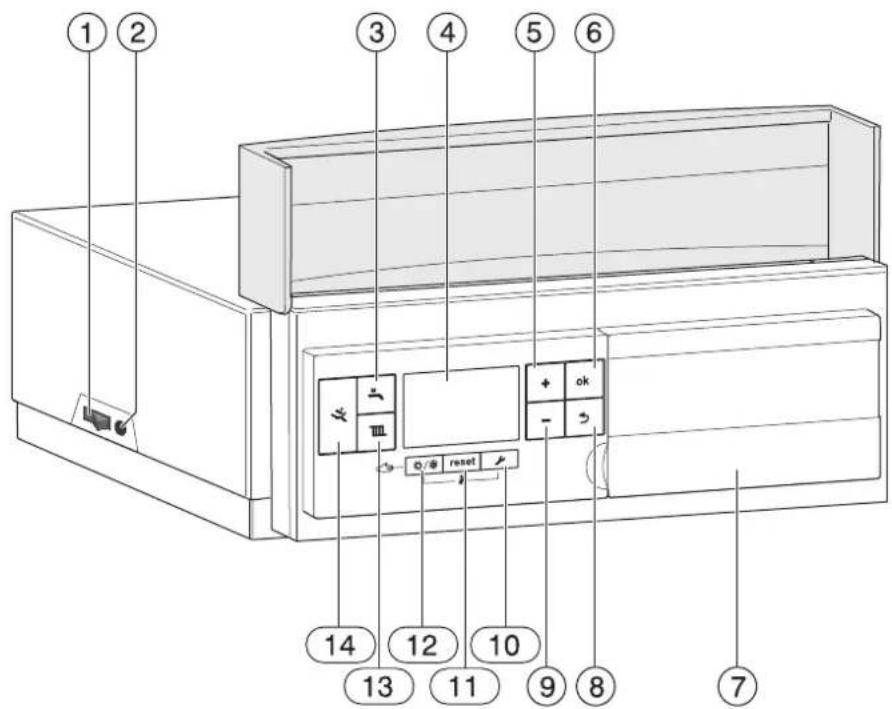

Regeltoestel met Basiscontroller Logamatic BC25

[1] Hoofdschakelaar
[2] Zekering 6,3 A
[3] Warmwaterbedrijf-toets
[4] Display
[5] Plus-toets
[6] ok-toets
[7] Steekplaats voor een bedieningseenheid (toebehoren)
[8] Terug-toets
[9] Minus-toets
[10] Servicetoets
[11] Reset-toets
[12] Zomer-/winterbedrijf-toets
[13] Cv-bedrijf-toets
[14] Diagnosepoort

Het regeltoestel bewaakt en regelt alle elektrische componenten van de ketel.

De Basiscontroller Logamatic BC25 (→ afb. 2) maakt de basisbedie- ning van de cv-installatie mogelijk.

Daarvoor zijn de volgende functies ter beschikking:

• Basisinstallatie en speciale servicefuncties
• Grafische statusindicaties voor cv- en warmwaterbedrijf
• Weergave van de belangrijkste monitorwaarden voor ketel- en brandercomponenten
• Functietest voor ketel- en brandercomponenten.

Vele andere functies voor comfortabele regeling van de cv-installatie staan via een bedieningseenheid (bijvoorbeeld de afzonderlijk leverbare Logamatic RC35/RC200/RC300) ter beschikking.

Buderus

3 CV-installatie in bedrijf stellen

In dit hoofdstuk wordt de inbedrijfstelling met de Basiscontroller beschreven.

3.1 Controleer de bedrijfsdruk van de verwarming

- Om de cv-installatie bedrijfsgereed te houden, moet de bedrijfsdruk regelmatig worden gecontroleerd.

De bedrijfsdruk is normaal gesproken 1,2 tot 2 bar. Wanneer een hogere bedrijfsdruk nodig is, krijgt u deze waarde van uw installateur.

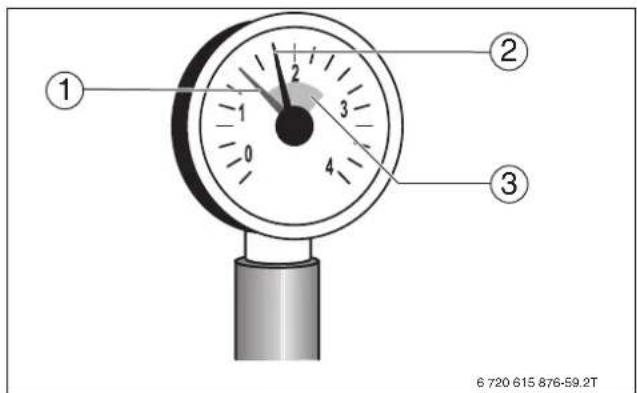

Afb. 3 Manometer
[1] rode wijzer
[2] Manometerwijzer
[3] groene marking

3.2 CV-water bijvullen

OPMERKING: Materiële schade door plotselinge temperatuurverschillen!

Door plotselinge temperatuurverschillen kunnen spanningsscheuren ontstaan.

▶ Vul de installatie enkel in koude toestand.

Het bijvullen van het cv-water is voor iedere cv-installatie verschillend. Laat u daarover door uw installateur informeren.

De maximaal toegestane bedrijfsdruk van 3 bar (15-40 kW) respectievelijk 4 bar (50 kW) mag bij maximale temperatuur van het cv-water niet worden overschreden (overstortventiel opent).

3.3 Waterkwaliteit

• Gebruik als vul- en bijvulwater uitsluitend onbehandeld leidingwater.
• Het gebruik van grondwater is niet toegestaan.
• Het is niet toegestaan het water te behandelen bijvoorbeeld met pH-verhogende/verlagende middelen (chemische toevoegmiddelen en/of inhibitoren), antivriesmiddel of waterontharding.

3.4 CV-installatie gebruiksklaar maken

▶ Brandstoftoevoer aan de hoofdkraan en voor het gasblok openen.
▶ Schakel de verwarmingsnoodschakelaar (indien voorhanden) en/of de betreffende zekering voor de cv-ketel in.

3.5 Regeltoestel en brander in bedrijf stellen

3.5.1 Displayweergave

Afb. 4 Displaymeldingen
[1] Warmwaterbedrijf uit
[2] Warmwaterbedrijf aan
[3] Solarbedrijf (optie)
[4] Weersafhankelijk bedrijf (regelsysteem met buitentemperatuursensor)
[5] Schoorsteenvegerbedrijf
[6] Storing
[7] Servicebedrijf
[6 + 7]Onderhoudsbedrijf
[8] BRANDERWERKING
[9] Temperatureuureenheid
[10] Opslaan succesvol
[11] Weergave van overige submenu's/servicefuncties, bladeren met de toets + en toets - mogelijk
[12] Alfanumerieke weergave (bijv. temperatuur)
[13] Tekstregel
[14] CV-bedrijf uit
[15] CV-bedrijf aan

3.5.2 Bedieningseenheid instellen

Bij aansluiting van een bedieningseenheid (bijvoorbeeld RC35/RC200/ RC300) veranderen sommige van de hier beschreven functies. Bedieningseenheid en Basiscontroller communiceren de instellingen.

Neem de bedieningshandleiding van de gebruikte bedieningseenheid in acht. Daarin vindt u,

▶ hoe u de kamertemperatuur kunt instellen.

▶ hoe u economisch verwarmt en energie bespaart.

3 CV-installatie in bedrijf stellen

3.5.3 Aanzetten cv-ketel

▶ CV-ketel via hoofdschakelaar [1] inschakelen. Het display licht op en toont na korte tijd de keteltemperatuur.

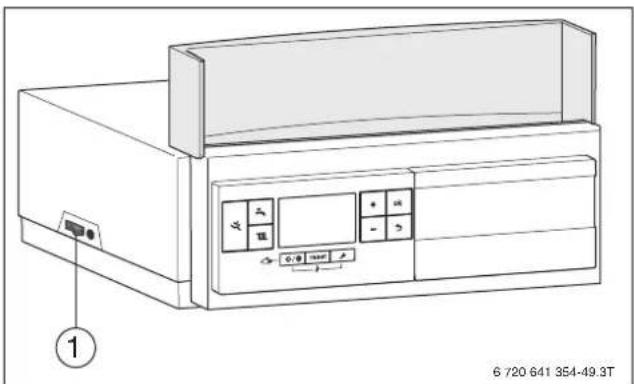

Afb. 5 Hoofdschakelaar

[1] Hoofdschakelaar

3.5.4 CV-bedrijf in- of uitschakelen

▶ Druk zo vaak op toets in het display het symbool of knippert.

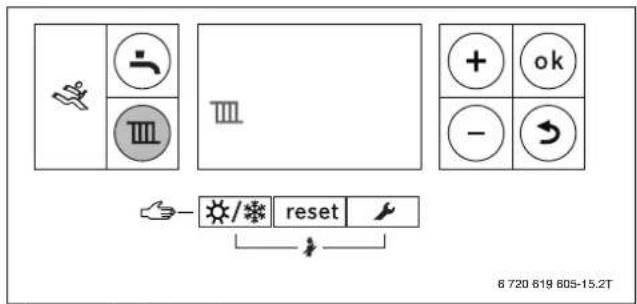

Afb. 6 CV-bedrijf instellen

Toets + of toets - indrukken om het cv-bedrijf in of uit te schakelen: - = 101 bedrijf aan - = 101 bedrijf uit

▶ Drukopde ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

Afb. 7 Opslaan cv-bedrijf

Bij een ingeschakelde brander wordt het symbool getoond.

Wanneer een externe warmtevraag via de ingang aan- sluitklem WA actief is, dan wordt een punt in de tekstre- gel links van de menupijlen getoond.

3.5.5 Maximale aanvoertemperatuur instellen

De maximale aanvoertemperatuur kan tussen 30 °C en 85 °C worden ingesteld ¹⁾ . De actuele aanvoertemperatuur wordt in het display getoond.

Respecteer bij vloerverwarmingen de maximaal toegestane aanvoertemperatuur.

Aanvoertemperatuur	Toepassingsvoorbeeld
circa 50 °C	Vloerverwarming
circa 75 °C	Radiatorenverwarming
circa 82 °C	Convectorverwarming

Tabel 2 Maximale aanvoertemperatuur

Bij ingeschakelde cv-bedrijf:

▶ Druk de toets in In het display knippert de ingestelde maximale aanvoertemperatuur en het symbool Werschijnt.

Afb. 8 Weergave aanvoertemperatuur

▶ Toets + of toets – indrukken om de gewenste maximale aanvoertemperatuur in te stellen.

1) De maximale waarde van de aanvoertemperatuur is afhankelijk van de ketel. Eventueel wordt de ingestelde waarde door de ketelbesturing gecorrigeerd.

Buderus

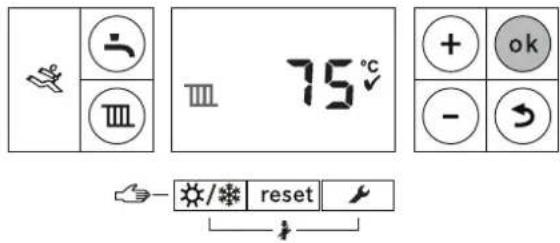

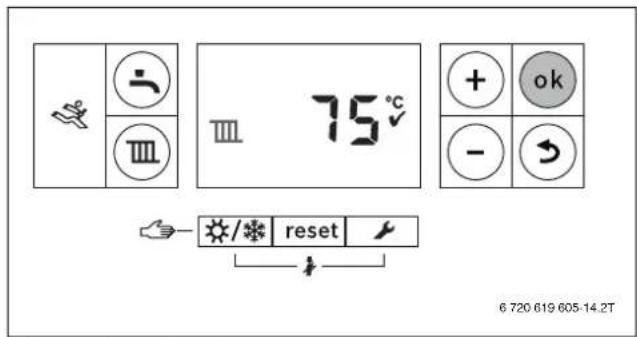

▶ Drukopde ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

6 720 619 605-14.2T

Afb. 9 Opslaan aanvoertemperatuur

3.5.6 In-/uitschakelen warmwaterbedrijf

▶ Druk zo vaak op toets tot in het display het symbool of knippert.

Afb. 10 Warmwaterbedrijf instellen

- Toets + of toets – indrukken om de gewenste warmwaterfunctie in te stellen:

Wanneer het warmwaterbedrijf is uitgeschakeld, kan het warmwaterbedrijf door de aangesloten bedieningseenheid niet worden geactiveerd.

▶ Drukopde ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

6 720 619 605-19.2T

Afb. 11 Opslaan Eco-bedrijf

Bij een ingeschakelde brander wordt het symbool ⚠ getoond.

Warmwater- of eco-bedrijf?

Ketels met boiler:

• Warmwaterbedrijf

Wanneer de temperatuur in de boiler tot meer dan 5 K (°C) onder de ingestelde temperatuur daalt, wordt de boiler weer tot de ingestelde temperatuur verwarmd. Wanneer de ingestelde warmwatertemperatuur is bereikt gaat de ketel over in CV-bedrijf.

- Eco-bedrijf

Wanneer de temperatuur in de boiler tot meer dan 15 K (°C) onder de ingestelde temperatuur daalt, wordt de boiler weer tot de ingestelde temperatuur verwarmd. Daarna gaat de ketel in cv-bedrijf.

3.5.7 Sanitair warmwatertemperatuur instellen

▶ Warm water- of eco-bedrijf instellen (→ pagina 15).
▶ Druk de toets in. De ingestelde warmwatertemperatuur knippert.

6 720 619 805-20.2T

Afb. 12 Weergave warmwatertemperatuur

▶ Toets + of toets °C indrukken om de warmwaterstreeftemperatuur tussen 40 en 60 °C in te stellen.
▶ Druk op de ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

6 720 619 605-19.2T

Afb. 13 Opslaan warmwatertemperatuur

VOORZICHTIG: Gevaar voor de gezondheid door legionella!

Bij te lage warmwatertemperaturen kunnen in het warme water legionella-bacteriën groeien.

▶ Stel de warmwatertemperatuur in op minimaal 55 °C.

Ketels met boiler:

Een te hoog ingestelde warmtwatertemperatuur kan bij gebruik verbranding van de huid tot gevolg hebben.

▶ Temperatuur in normaal bedrijf niet hoger dan 60 °C instellen.

3 CV-installatie in bedrijf stellen

3.5.8 Handmatig zomerbedrijf instellen

De cv-pomp en daarmee de verwarming is uitgeschakeld. Het sanitair warmwaterbedrijf en de voedingsspanning voor het regelsysteem blijven behouden.

OPMERKING: Bevriezingsgevaar cv-installatie. In zo- merbedrijf alleen vorstbeveiliging van de ketel.

▶ Respecteer bij vorstgevaar de vorstbeveiliging (→ pagina 10).

Handmatig zomerbedrijf inschakelen:

▶ Druk zo vaak op toets / tot in het display het symbool knippert.

Ⅲ

Afb. 14 Weergave handmatig zomerbedrijf

▶ Drukopde ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

Afb. 15 Opslaan handmatig zomerbedrijf

Handmatig zomerbedrijf uitschakelen:

▶ Druk zo vaak op toets /not in het display het symbool knippert.
Ⅲ
▶ Druk op de ok-toets, om de instelling op te slaan. Het symbool wordt kort getoond.

Meer instructies vindt u in het bedieningsvoorschrit van de bedieningseenheid.

Vorstbeveiliging voor de cv-installatie instellen:

▶ Maximale aanvoertemperatuur op 30 °C instellen (→ hoofdstuk 3.5.5).
-of- Wanneer u de ketel uitgeschakeld wilt laten:
▶ Laat door de installateur antivries in het cv-water mengen en het warmwatercircuit aftappen (houd de specificaties van de fabrikant aan).

Aanwijzingen over de overige functies vindt u in de bedieningshandleiding van de bedieningseenheid.

Vorstbeveiliging voor de boiler instellen:

Ook bij uitgeschakelde warmwatervoorziening is vorstbeveiliging voor de boiler gewaarborgd.

▶ ✕(warmwaterbedrijf uit) instellen (→ hoofdstuk 3.5.6).

3.5.10 Handmatig bedrijf instellen

In handmatig bedrijf gaat de ketel in cv-bedrijf. De brander blijft net zo- lang in bedrijf, tot de maximale aanvoertemperatuur wordt bereikt.

Wanneer het cv-bedrijf is uitgeschakeld (→ hoofdstuk 3.5.4), is handmatig bedrijf niet mogelijk.

Handmatig bedrijf inschakelen:

▶ Toets ✉/✿ zolang ingedrukt houden, tot in de tekstregel Manual verschijnt.

Afb. 16 Weergave handmatig bedrijf

Handmatig bedrijf uitschakelen:

Toets /kortindrukken of toets zolang ingedrukt houden, tot de aanwijzing Manual verdwijnt. De cv-ketel gaat weer in automatisch bedrijf.

4 CV-installatie buiten bedrijf stellen

OPMERKING: Materiële schade door vorst!

Als de cv-installatie niet in bedrijf is, kan ze bij vorst bevriezen.

▶ Laat de cv-installatie, indien mogelijk, ingeschakeld.
▶ CV-installatie tegen bevriezing beschermen, door de cv- en warmwaterleidingen door een installateur op het laagste punt af te laten tappen.

4.1 CV-ketel via het regeltoestel buiten bedrijf stellen

De cv-ketel via de hoofdschakelaar van het regeltoestel MC40 buiten bedrijf stellen. De brander wordt automatisch uitgeschakeld.

De ketel heeft een blokkeerbeveiliging voor de cv-pomp, die blokkeren van de pomp na langere bedrijfspauzen voorkomt. Bij uitgeschakelde ketel is er geen blokkeerbeveiliging.

Afb. 17 Hoofdschakelaar

[1] Hoofdschakelaar

▶ CV-ketel via hoofdschakelaar [1] uitschakelen. Het display gaat uit.
▶ Sluit de hoofdkraan van de brandstoftoevoer.
▶ Wanneer de ketel langere tijd buiten bedrijf wordt gesteld: vorstbeveiliging respecteren (→ hoofdstuk 3.5.9, pagina 10).

4.2 CV-installatie aftappen

Het aftappen van het cv-water is voor iedere cv-installatie verschillend. Laat u daarover door uw installateur informeren.

Voor het aftappen van de cv-installatie moet op het laagste punt van de installatie een aftapkraan zijn ingebouwd.

▶ Automatische ontluchter op het hoogste punt van de cv-installatie openen.
- Het cv-water op het laagste punt van de cv-installatie met behulp van de vul- en aftapkraan of de radiator aftappen.

4.3 CV-installatie in noodsituatie buiten bedrijf stellen

Schakel de CV-installatie alleen in noodgeval via de zeker- ring van de opstellingsruimte of de verwarmingsnood- schakelaar uit.

▶ Nooit uzelf in levensgevaar brengen. De eigen veiligheid gaat vóór alles.
▶ Sluit de hoofdkraan van de brandstoftoevoer.
▶ Schakel de cv-installatie via de verwarmingsnoodschakelaar of via de betreffende zekering stroomloos.

5 Milieubescherming/recyclage

Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het gebied van de milieubescherming worden strikt aangehouden.

Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Voor wat de verpakking betreft, nemen wij deel aan de nationale verwerkingssystemen, die een optimale recyclage waarborgen.

Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

Oud apparaat

Oude ketels bevatten materialen, die kunnen worden hergebruikt.

De modules kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gemarkeerd. Daardoor kunnen de verschillende componenten worden gesorteerd en voor recyclage worden aangeboden.

6 Inspectie en onderhoud

OPMERKING: Materiële schade door een gebrek aan of een onvakkundige reiniging en onderhoud!

▶ CV-installatie eenmaal per jaar door een installateur laten inspecteren, onderhouden en reinigen.
▶ We raden aan om een contract af te sluiten voor een jaarlijkse inspectie en een behoefteafhankelijk onderhoud.

6.1 Waarom is regelmatig onderhoud belangrijk?

Omwille van onderstaande redenen dienen cv-installaties regelmatig onderhouden te worden:

• om een hoog rendement te behouden en de cv-installatie spaarzaam (lager brandstofverbruik) te gebruiken
• om een hoge bedrijfszekerheid te realiseren
• om een hoog niveau van de milieuvriendelijke verbranding te waarborgen.

6.2 Reiniging en verzorging

Om de cv-ketel schoon te maken, kan de mantel met een natte doek (water/zeep) worden gereinigd. In ieder geval geen schurende of agressieve reinigingsmiddelen gebruiken, die de lak of kunststof delen kunnen beschadigen.

7 Instructies om energie te besparen

Zuinig verwarmen

De ketel is zodanig geconstrueerd dat het gasverbruik en de milieubelasting zo laag mogelijk zijn en de behaaglijkheid groot. Overeenkomstig de actuele warmtebehoefte van de woning wordt de gastoevoer naar de brander geregeld. Na het bereiken van de gewenste warmtevraag wordt de brander door de aan-uit-regeling uitgeschakeld.

Inspectie en onderhoud

Om te waarborgen dat het gasverbruik en de milieubelasting over lange- re tijd zo laag mogelijk blijven, adviseren wij u bij een installateur of de dienst na verkoop My Service een onderhouds- en inspectiecontract af te sluiten voor jaarlijkse inspectie en behoefte-afhankelijk onderhoud.

CV-regeling

In Duitsland is conform § 12 van de energiebesparingsrichtlijn (EnEV) een cv-regeling met kamerthermostaat of weersafhankelijke regelaar en radiatorkranen voorgeschreven.

Meer informatie kunt u vinden in de bijbehorende installatie- en bedieningshandleiding van de regelaar.

Radiatorkranen

Om te zorgen dat de gewenste kamertemperatuur wordt bereikt, opent u de thermostaatkranen in de referentieruimte (waar eventueel ook een bedieningseenheid met ruimtetemperatuurmeting is geïnstalleerd).

Pas, wanneer na langere tijd de temperatuur niet wordt bereikt, kunt u op de regelaar de gewenste kamertemperatuur veranderen.

De gewenste temperaturen voor de andere ruimten moeten via de betreffende thermostaatkranen worden geregeld.

Vloerverwarming

Stel de aanvoertemperatuur niet hoger in, dan de door de fabrikant aanbevolen maximale aanvoertemperatuur.

Ventileren

Laat de ramen niet open staan. Anders wordt constant warmte aan de ruimte onttrokken, zonder dat de kamerlucht noemenswaardig wordt ververst. Beter is om het raam gedurende korte tijd helemaal open te zetten.

Draai tijdens het ventileren de radiatorkranen dicht.

Sanitaire circulatiepomp

Stel een eventueel aanwezige circulatiepomp voor tapwater via een tijdprogramma in op de individuele behoeften (bijvoorbeeld ochtend, middag, avond).

8 Bedrijfs- en storingsmeldingen

8.1 Weergave van bedrijfs- en storingsmeldingen

Alle veiligheids-, regel- en besturingscomponenten worden elektronisch bewaakt.

Alle bedrijfstoestanden en storingen worden geregistreerd. Een eenduidige code maakt daarbij een eenvoudige diagnose mogelijk door de installateur aan de hand van de volgende tabel en de handleiding van de branderautomaat en het regelsysteem.

De bedrijfs- en storingsmeldingen zijn als volgt ingedeeld:

• Bedrijfsmeldingen geven bedrijfstoestanden tijdens normaal bedrijf aan (→pag. 14).
• Blokkerende storingen veroorzaken een tijdelijk uitschakeling van de cv-installatie. De cv-installatie start automatisch weer op, zodra de blokkerende storing niet meer aanwezig is.

- Blokkerende storingen worden met storingscode en subcode continu op het display getoond.

• Vergrendelende storingen hebben een uitschakeling van de cv-installatie tot gevolg. De cv-installatie start pas na een reset.
• Vergrendelende storingen worden met storingscode en subcode knipperend weergegeven. Bovendien worden deze met een driehoekig storingssymbool gemarkeerd.

Afb. 18 Voorbeeld weergave van een bedrijfscode

[1] Bedrijfs- of storingscode
[2] Servicefunctie
[3] Sub-code

8.2 Storingen verhelpen

Vergrendelende storing resetten (reset)

Toets Reset [1] zolang indrukken, tot de tekstregel Reset wordt getoond. De ketel gaat weer in bedrijf en de aanvoertemperatuur wordt getoond.

Afb. 19 Storing resetten

Wanneer een storing niet kan worden opgelost:

GEVAAR: Explosiegevaar door gas!

Ontsnappend gas kan explosies veroorzaken.

▶ Sluit de gaskraan voordat werkzaamheden aan gasvoerende delen worden uitgevoerd.
▶ Dichtheidscontrole uitvoeren na werkzaamheden aan gasvoerende onderdelen.

▶ Neem contact op met uw installateur en geef deze het keteltype, de bedrijfscode en de subcode door.

Ketelgegevens

Wanneer u met de servicedienst contact opneemt, is het een voordeel, exacte specificaties van uw ketel bij de hand te hebben.

Deze specificaties vindt u op de typeplaat of op de sticker op de ketel.

Logano plus (bijvoorbeeld GB212-22) :......

Serienummer: ....

Fabricagedatum (FD ...): ....

Datum inbedrijfstelling: ....

Installateur installatie: ....

8.3 Bedrijfsmeldingen

Bedrijfscode Sub-code Oorzaak Omschrijving				Testprocedure/oorzaak	Maatregel
2P 564 Temperatuurtoename		keteltemperatuursensor te snel (>70K/min).	Beveiliging warmtewisselaar vanwege te hoge toename-snelheid.	Geen of te lage warmte-af-gifte (bijvoorbeeld thermostaatkranen en -mengkleppen gesloten).	Waarborg voldoende warmte-afname (thermostaatkranen en -mengkleppen openen).
				Volumedebiet ketelcircuit te laag.	Erkend installateur of service-dienst inschakelen en bedrijfs-code en ketelgegevens doorgeven.
				Pomp werkt niet.
				Waterzijdige afzettingen in de ketel (vuil uit cv-installatie, kalkafzetting).
OA - Ketel in schakeloptimalis-satieprogramma.			Binnen de ingestelde schakel-optimalisatietijd bestaat op-nieuw een brandervraag. Ketel is in schakelblokkering. De standaard schakeloptimalisa-tietijd is 10 minuten.	Controleer de vermogens-instelling op de Basiscon-troller BC25.	Stem het ketelvermogen af op de benodigde warmtevraag van het gebouw.
				Regelinginstellingen op de bedieningseenheid contro-leren.	Pas de regelinstelling aan op de installatieomstandigheden.
OH - De ketel bevindt zich in		standby, geen warmte-vraag aanwezig.	De cv-ketel is bedrijfsklaar en heeft geen warmtevraag van een cv-circuit.	-	-
OY - De actuele	keteltempera-tuur is hoger dan de ge-wenste ketelwatertemperatuur.		De actuele keteltemperatuur is hoger dan de gewenste ke-telwatertemperatuur.De cv-ketel wordt uitgeschakeld.	-	-
OP - Wachten op starten venti-lator.			De detectie van het starten is nodig voor de verdere proce-dure.	-	-
OE - De ketel is bedrijfsklaar,		warmtevraag is aanwezig maar er wordt echter te veel energie geleverd.	De actuele warmtebehofte van de installatie is minder, dan de minimale modulatie-graad van de brander ter be-schikking stelt.	-	-
OU - Begin van het program-ma voor branderstart.			-	-	-
OC	-	Begin branderstart.	-	-	-
OL - Openen van het gasblok.		-	--
OF - Onvoldoende debiet door		de ketel.	Temperatuurverschil tussen aanvoer en veiligheidstempe-ratuursensor >15 K.	Aanvoertemperatuur met Basiscontroller BC25 con-troleren,retourtemperatuur met be-dieningseenheid of Service-Key controleren,weerstand van de ketel-temperatuursensor (STB) meten en met karakteris-tiek vergelijken.	Erkend installateur of service-dienst inschakelen en bedrijfs-code en ketelgegevens doorgeven.

Tabel 3 Bedrijfscodes

9 Beknopt bedieningsvoorschrift

CV-ketel in- of uitschakelen

▶ CV-ketel via hoofdschakelaar [1] in- of uitschakelen. Het display licht op en toont na korte tijd de keteltemperatuur.

Afb. 20 in-/uitschakelen

[1] Hoofdschakelaar

CV-bedrijf in- of uitschakelen

▶ Druk zo vaak op toets toin het display het symbool of knippert.

Afb. 21 CV-bedrijf instellen

▶ Toets + of toets – indrukken om het cv-bedrijf in of uit te schakelen:

- = bedrijf aan

- = bedrijf uit

▶ Voor op slaan, ok-toets indrukken. Het symbool wordt kort getoond.

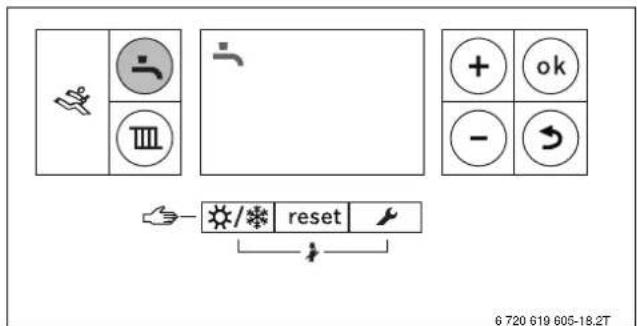

Sanitair warmwaterbedrijf in/uit-schakelen

▶ Druk zo vaak op toets tot in het display het symbool of knippert.

Afb. 22 Warmwaterbedrijf instellen

Druk op de toets + of de toets - om de gewenste bedrijfsmodus in te stellen:

- = warmwaterbedrijf

- + Eco = Eco-bedrijf

- = warmwaterbedrijf uit

▶ Voor opslaan, ok-toets indrukken. Het symbool wordt kort getoond.

Maximale aanvoertemperatuur instellen

▶ Druk de toets in In het display knippert de ingestelde maximale aanvoertemperatuur en het symbool varschijnt.

Afb. 23 Aanvoertemperatuur instellen

• Toets + of toets - indrukken om de gewenste maximale aanvoertemperatuur in te stellen.
  ▶ Voor opslaan, ok-toets indrukken. Het symbool wordt kort getoond.

Vorstbeveiliging instellen

▶ Maximale aanvoertemperatuur instellen op 30 °C.

Warmwatertemperatuur instellen

▶ Druk de toets in. De ingestelde warmwatertemperatuur knippert.

Afb. 24 Warmwaterbedrijf instellen

▶ Toets + of toets °C indrukken om de warmwaterstreeftemperatuur tussen 30 en 60 °C in te stellen.
▶ Voor opslaan, ok-toets indrukken. Het symbool wordt kort getoond.

Handmatig zomerbedrijf instellen

▶ Druk zo vaak op toets /det in het display het symbool knippert.

Afb. 25 Zomerbedrijf instellen

▶ Voor opslaan, ok-toets indrukken.

Index

Symbols

(EnEV) 7

A

Aanzetten cv-ketel 8

Afvoeren.... 11

B

Basisinstelling terugzetten.... 13

Bedieningselementen Logamatic BC25.... 6

Bedrijfsmeldingen 14

C

CV-ketel uitschakelen.... 11

CV-regeling 7

D

Energiebesparingsverordening 7

E

Eco-bedrijf.... 9, 15

H

Handmatig zomerbedrijf instellen 10, 15

|

In-/uitschakelen warmwaterbedrijf 9

Inschakelen

CV-ketel 8

Handmatig zomerbedrijf 10, 15

Verwarming 8

Warmwaterbedrijf.... 9

Warmwaterproductie 15

Instructies om energie te besparen 12

K

Ketel uitschakelen 11

M

Milieubescherming 11

N

Noodgeval 11

0

Oud apparaat.... 11

Oude ketel 11

P

Productbeschrijving 5

R

Recyclage.... 11

Reset 13

s

Sanitair warmwaterbedrijf in/uit-schakelen 15

Sanitair warmwatertemperatuur instellen 9

Storingen.... 12

resetten 13

Storingsmelding 12

Storingsmeldingen

Vergrendelende storingen terugzetten (reset) 13

U

Uitschakelen CV-ketel 11

Handmatig zomerbedrijf 10, 15

Verwarming.... 8

Warmwaterbedrijf 9

Warmwaterproductie 15

V

Veiligheidsaanwijzingen 3

Verpakking 11

Verwarming in- of uitschakelen 8

Verwarming inschakelen 8

Vorstbeveiliging 10, 15

W

Warmwatertemperatuur instellen 9

Z

Zomerbedrijf instellen 10, 15

Buderus

Notities

Notities

Notities

Fabrikant

Bosch Thermotechnology n.v./s.a.

Buderus

Kontichsesteenweg 60

2630 Aartselaar

(voor onderhoud en herstelling)

Tel.: [phone]

Fax: [phone]

www.myservice.be
