GEBRUIKSAANWIJZING WR 100 Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

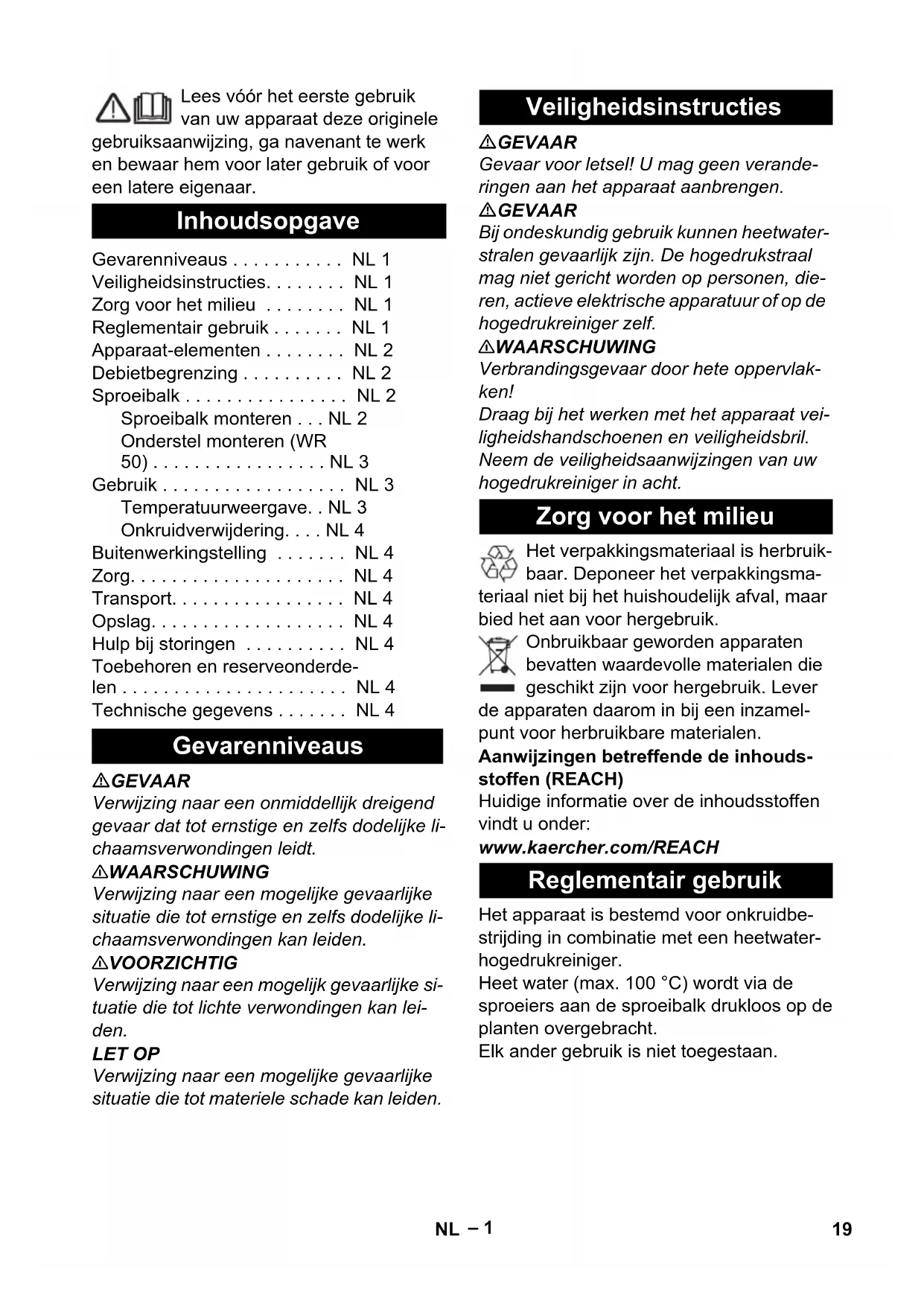

Inhoudsopgave

Gevarenniveaus .... NL 1

Veiligheidsinstructies. . . . . . . NL 1

Zorg voor het milieu .... NL 1

Reglementair gebruik ..... NL 1

Apparaat-elementen ..... NL 2

Debietbegrenzing .... NL 2

Sproeibalk NL 2

Sproeibalk monteren . . . NL 2

Onderstel monteren (WR 50) .... NL 3

Gebruik NL 3

Temperatuurweergave. . NL 3

Onkruidverwijdering. . . . NL 4

Buitenwerkingstelling ..... NL 4

Zorg. NL 4

Transport. NL 4

Opslag. NL 4

Hulp bij storingen .... NL 4

Toebehoren en reserveonderde- len .... NL 4

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Veiligheidsinstructies

⚠ GEVAAR

Gevaar voor letsel! U mag geen veranderingen aan het apparaat aanbrengen.

⚠ GEVAAR

Bij ondeskundig gebruik kunnen heetwaterstralen gevaarlijk zijn. De hogedrukstraal mag niet gericht worden op personen, dieren, actieve elektrische apparatuur of op de hogedrukreiniger zelf.

⚠ WAARSCHUWING

Verbrandingsgevaar door hete oppervlakken!

Draag bij het werken met het apparaat veiligheidshandschoenen en veiligheidsbril.

Neem de veiligheidsaanwijzingen van uw hogedrukreiniger in acht.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Het apparaat is bestemd voor onkruidbestrijding in combinatie met een heetwater-hogedrukreiniger.

Heet water (max. 100 °C) wordt via de sproeiers aan de sproeibalk drukloos op de planten overgebracht.

Elk ander gebruik is niet toegestaan.

Apparaat-elementen

Afbeelding zie omslagpagina

1 Schroefsluiting
2 Stergreepschroef
3 Houder sproeibalk
4 Onderstel (WR 50)
5 Sproeibalk
6 Sproeiers sproeibalk
7 Temperatuurweergave

Debietbegrenzing

Om te garanderen dat de temperatuur van het water constant hoog blijft (boven 90 °C) moet voor de begrenzing van het debiet een powersproeier in de schroefverbinding van de sproeibalk worden geplaatst.

Opmerking

De vereiste powersproeier is op de desbetreffende hogedrukreiniger afgestemd en moet apart worden besteld.

Heetwaterhogedruk-reiniger	Bestelnummer Powersproeier
HDS 6/14 C 2.113-070.0
HDS 6/14-4 C 2.113-070.0
HDS 7/12-4 M 2.113-006.0
HDS 7/16 C 2.113-041.0
HDS 8/17 C 2.113-071.0
HDS 8/18-4 C 2.113-071.0
HDS 8/18-4 M 2.113-071.0
HDS 9/18-4 M 2.113-005.0
HDS 10/20-4 M 2.113-021.0
HDS 12/18-4 S 2.113-010.0
HDS 13/20-4 S 2.113-025.0
HDS 1000 De 2.113-071.0
HDS 1000 Be 2.113-071.0
HDS 13/20 DeTr.1 2.113-026.0
HDS 17/20 DeTr.1 2.113-026.0

Opmerking: Powersproeiers voor hier niet vermelde hogedrukreinigers moeten bij de servicepartner worden aangevraagd.

Sproeibalk

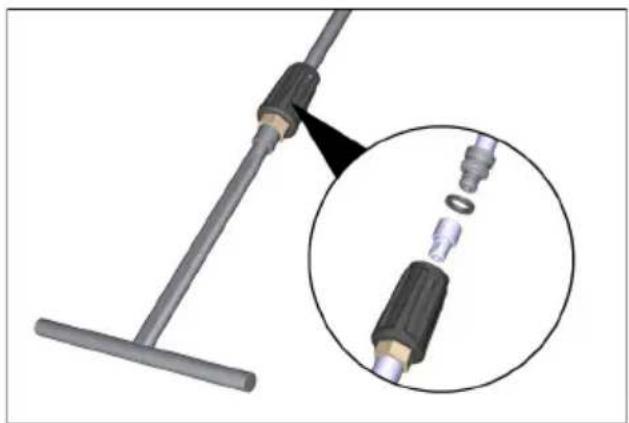

Sproeibalk monteren

→ Powersproeier in de schroefverbinding schuiven.
→ Afdichtring tussen powersproeier en straalbuis plaatsen.

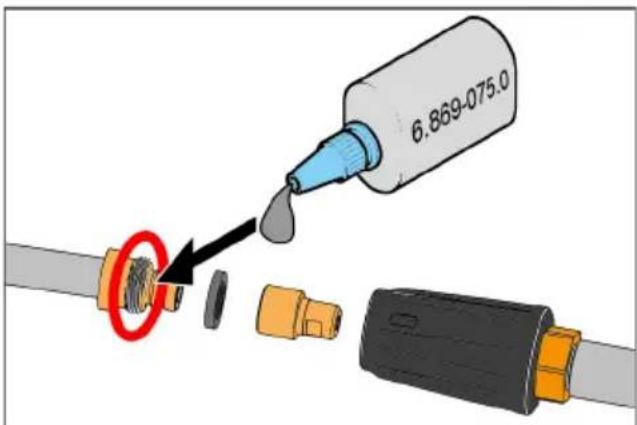

→ Metaallijm 6.867-075.0 (meegeleverd) op de schroefdraad van de straalbuis aanbrengen.
→ Sproeibalk op de stalen buis schroeven.

Opmerking

Droogtijd van de metaallijm in acht nemen!

Opmerking

De verbinding mag na het uitharden van de metaallijm niet meer worden losgemaakt.

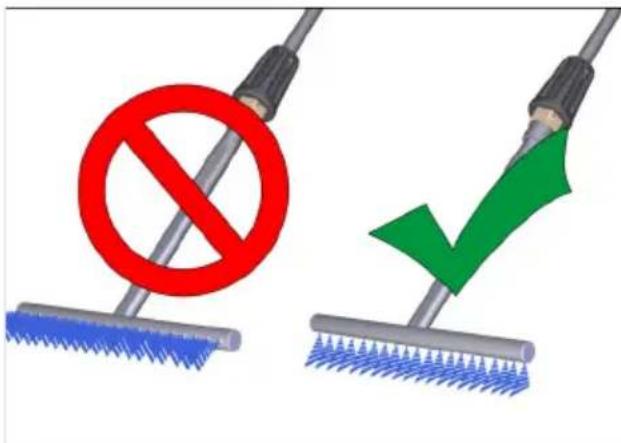

De openingen van de sproeibalk mogen niet naar voren wijzen maar moeten naar beneden zijn gericht.

Onderstel monteren (WR 50)

Opmerking

Indien nodig kan de WR 50 van een onder- stel worden voorzien.

→ Schuif de sproeibalk in de houder van het onderstel.

Opmerking

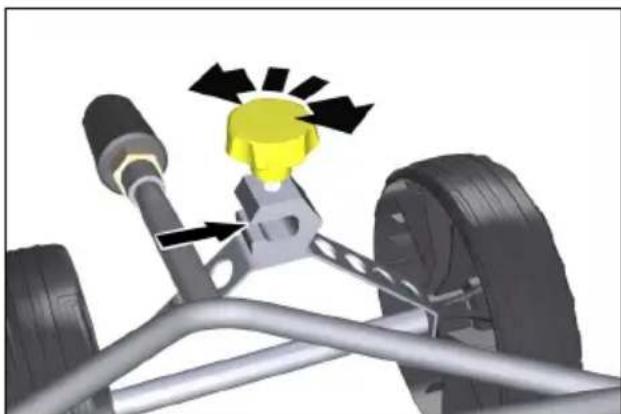

Afstand van de sproeibalk tot het oppervlak aan de houder instellen (ca. 50 mm - 100 mm boven de oppervlakte).

→ Sterknopschroef losdraaien.
→ Sproeibalk in de houder verschuiven.
→ Stergreepschroef vastdraaien.

Gebruik

⚠ WAARSCHUWING

Verbrandingsgevaar! De sproeibalk moet zo zijn gemonteerd dat de uitstroomopeningen naar beneden wijzen.

Richt de hogedrukstraal niet op mensen of dieren.

WR 20/ WR 50/ WR 100 tijdens het gebruik niet aanraken of in de waterstraal grijpen.

→ Apparaatschakelaar aan hogedrukreiniger op max. 98 °C instellen.
→ Indien aanwezig servo control regelaar op max. instellen.

Opmerking

Afhankelijk van de gebruikte hogedrukreini- ger bedraagt de opwarmtijd tussen 2 en 5 minuten.

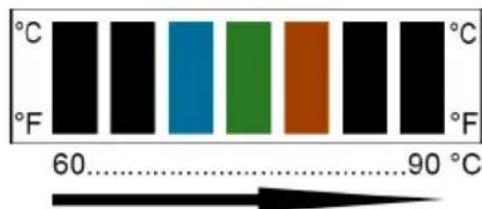

Temperatuurweergave

De temperatuurweergave geeft aan wan- neer de vereiste watertemperatuur is be- reikt.

°C °F 60....90 °C

→ Hogedrukreiniger inschakelen en aan de hendel van het hogedrukpistool trekken.
→ Wachten tot er heet water uit de sproei-balk stroomt.
→ De temperatuurweergave verandert naarmate de watertemperatuur stijgt. De indicatievelden wisselen van links naar rechts in de kleur zwart naar bruin.
→ Wanneer de balk helemaal rechts groen wordt, is het apparaat gebruiks- klaar.

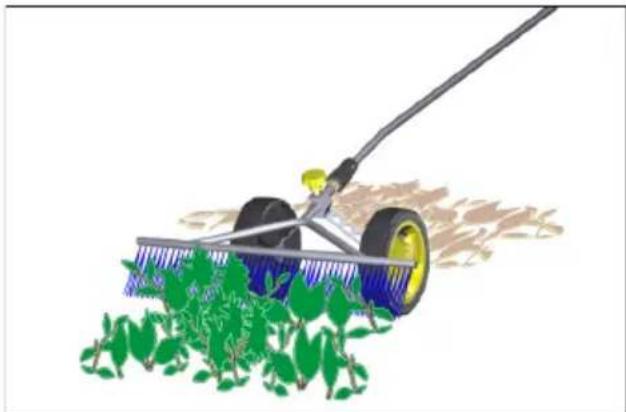

Onkruidverwijdering

→ Sproeibalk langzaam over het onkruid bewegen.
→ Indien nodig beweging meerdere keren herhalen.

Opmerking

Een optimale werking wordt bereikt wan- neer het hete water bijna drukloos met lichte stoom uittreedt.

Buitenwerkingstelling

⚠ WAARSCHUWING

Verbrandingsgevaar! WR20 / WR 50 / WR 100 voor de demontage laten afkoelen.

→ Gebruik om af te koelen na het werken met heet water de oppervlaktereiniger gedurende 2 minuten met koud water.
→ Indien nodig sproeistang en onderstel (WR 50 / WR 100) met helder water afspoelen.

Zorg

→ Apparaat tegen vorst beschermen.
→ Vuil, aarde en plantenresten van onderstel (WR 50 / WR 100) verwijderen
→ Sproeiers aan de sproeibalk regelmatig op verstoppingen controleren.

Transport

Neem bij het transport het gewicht van het apparaat in acht.

Opslag

■ Neem bij de opslag het gewicht van het apparaat in acht.
■ Apparaat op een vorstvrije plaats bewaren.

Hulp bij storingen

Aan de sproeibalk treedt stoom uit:

→ Temperatuurinstelling aan de hoge-drukreiniger verminderen.

Water treedt met te veel druk uit:

→ Powersproeier in de schroefverbinding monteren.
→ Passende powersproeier (zie tabel) selecteren.

Hogedrukreiniger schakelt uit / brander aan hogedrukreiniger start niet:

→ Sproeiers aan de sproeibalk op verstoppingen controleren.
→ Sproeiers aan de sproeibalk op verkalking controleren.

Wielen onderstel (WR 50 / WR 100) draaien niet:

→ Assen en wiellagers op vervuiling controleren.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de re- serveonderdelen vindt u op www.kaercher.com.

Technische gegevens

	WR 20 WR	50 WR 100
Werkbreedte 200mm 500mm 1000mm
Toevoertemperatuur min. 90°C
Aanvoertemperatuur max. 100°C
Toevoerdebiet l/min 5,8 - 8,3 8,3 - 16,7	8,3 - 16,7
Gewicht (kg)	0,3	2,2	1,2
