Producttype	Thermostaat (slimme behuizing) voor temperatuurregeling van ijzerhoudende onderdelen
Merk	GYS
Model	Power Heat Controler
Voeding	Via de Powerduction generator (bedrading)
Temperatuurregelbereik	80 °C tot 350 °C (in stappen van 10 °C)
Instelbaar verwarmingsvermogen	10 % tot 100 % (standaard 50 %)
Bedrijfsmodi	Handmatig (pedaal of lanceerknop); externe regeling (automaat); met pyrometer
Ingangen voor sensoren	2 thermokoppels (type K); 1 analoge pyrometer (0-5 V of stroom met shunt); ingang voor externe schakelaar (pedaal)
Weergave	Digitale display op de Powerduction generator (hoogste temperatuur)
Automaatinterface	Uitgang OK/Veiligheid (droog contact 5 A 30 V), ingang Start (droog contact)
Beveiligingen	Detectie van thermokoppelfout, stop bij plotselinge temperatuurdaling
Onderhoud en reiniging	Reinigen met droge doek; stof afblazen na verwijderen van deksel; geen oplosmiddelen gebruiken
Veiligheidsmaatregelen	Uitschakelen voor onderhoud; brandwondenrisico (niet hete delen aanraken); uit de buurt houden van dragers van pacemakers (≥1 m); metalen sieraden afdoen
Toegestane gebruikers	Kinderen ≥8 jaar onder toezicht; personen met beperkte vermogens indien instructies gegeven
Garantie	2 jaar (onderdelen en arbeid), exclusief transport, slijtage, verkeerd gebruik, omgeving; inductoren en ferrieten niet gegarandeerd
Conformiteit	CE, EAC, UKCA, Marokko (verklaringen beschikbaar op website)
Land van herkomst	Frankrijk (fabrikantadres: 1, rue de la Croix des Landes, 53941 Saint-Berthevin Cedex)

Veelgestelde vragen - Power Heat Controler GYS

Hoe sluit ik de Power Heat Controler aan op de Powerduction?

Koppel het pedaal los van de Powerduction en sluit het aan op de Power Heat Controler. Sluit de meegeleverde kabel aan op de voorkant van de Powerduction. Zet de schakelaar (8) op ON en druk op de verwarmingstoestemmingsknop (9) om het pedaal te activeren.

Welke temperatuursensoren kan ik gebruiken?

De behuizing accepteert twee thermokoppels (meegeleverd) en een pyrometer (ref. 064119, niet meegeleverd) op de daarvoor bestemde connectoren. Voor een pyrometer met analoge uitgang, pas de shuntweerstand aan volgens de overeenkomsttabel (10 mV/°C).

Hoe stel ik de emissiviteit van de pyrometer in?

Tijdens het verwarmen, draai de schroef van de blauwe potentiometer met een platte schroevendraaier van 2,5 mm totdat de waarde weergegeven door de thermokoppelthermometer gelijk is aan die van de Powerduction (+/- 3 °C). Draaien met de klok mee verlaagt de weergegeven instelwaarde en verhoogt de werkelijke temperatuur.

Wat is het temperatuurregelbereik?

Het regelbereik varieert van 80 °C tot 350 °C in stappen van 10 °C (standaardwaarde 250 °C). Het wordt ingesteld met de knoppen (14).

Hoe gebruik ik de handmatige modus met het pedaal?

Sluit het pneumatische pedaal aan op de interface. Houd de verwarmingstoestemmingsknop (9) lang ingedrukt (5 s) om in de regelmodus te komen. Stel de temperatuurinstelwaarde en het vermogen in (10-100 %). Activeer de verwarming door op het pedaal te drukken.

Kan ik de behuizing met een automaat aansturen?

Ja. Schakel de stroom in, wacht 5 s, sluit het Start-contact en laat los na detectie van de OK/Veiligheid-uitgang. Het product gaat naar de externe regelmodus. Gebruik de aangegeven aansluitingen (draden 1/3 voor OK/Veiligheid, 9/10 voor Start, 11-/14+ voor regelsignaal).

Wat te doen bij een fout of storing?

Als het product een fout detecteert (bijv. E11 of E12), opent de OK/Veiligheid-uitgang en stopt de verwarming. Om te resetten, opent u het Start-contact en drukt u op de verwarmingstoestemmingsknop (9). Mogelijke fouten: onderbroken thermokoppel (spanning >4,9 V) of temperatuur die te snel daalt.

Hoe onderhoud ik de Power Heat Controler?

Koppel altijd de stekker los voordat u ingrijpt. Verwijder het deksel en blaas het stof weg. Controleer de elektrische aansluitingen met een geïsoleerd gereedschap. Reinig de oppervlakken met een droge doek; gebruik nooit oplosmiddelen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Raak geen hete delen aan (brandwondenrisico). Houd dragers van pacemakers op minimaal 1 meter afstand. Verwijder sieraden en metalen voorwerpen voor gebruik. Schakel uit voor onderhoud. Zeer heet oppervlak, let op.

Wat is de garantie en wat dekt deze?

De garantie is 2 jaar (onderdelen en arbeid) vanaf de aankoopdatum. Het dekt geen transportschade, normale slijtage (kabels, klemmen), incidenten door verkeerd gebruik of omgeving. De verwijderbare inductoren en ferrieten zijn verbruiksartikelen en uitgesloten.

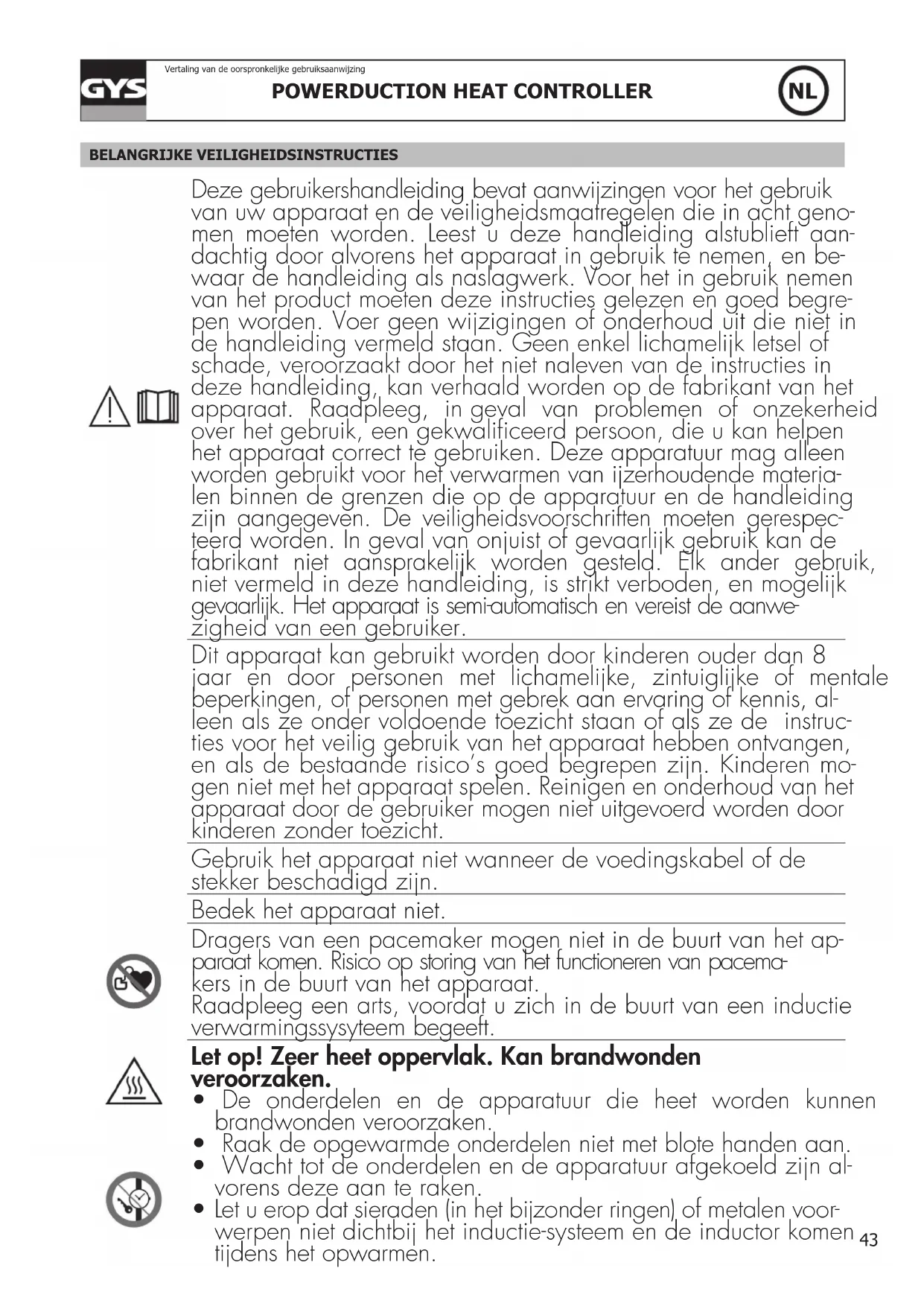

GEBRUIKSAANWIJZING Power Heat Controler GYS

Deze gebruikershandleiding bevat aanwijzingen voor het gebruik van uw apparaat en de veriligeidsmaatregelen die in acht genomen要去en worden. Leest u deze handleiding alstublieft aan-dachtig door alvorens het apparaat in gebruik te nemen, en bewaar de handleiding als naslagwerk. Voor het in gebruik nemen van het product要去en deze instructies gelezen en goed begrepen worden. Voer geen wijzigingen of onderhouduit die Niet in de handleiding vermeld staan. Geen enkel lichamelijk letsel of schade,veroorzaakt door het Niet naleven van de instructies in deze handleiding, kan verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwalificeerd persoon, die u kan helpen het apparaat correct te gebruiken. Deze apparatuur mag alleen worden gebruikt voor het verwarmen van ijzerhoudende materiai-len binnen de grenzen die op de apparatuur en de handleiding zichaangegeven. De veriligeidsvoorschriften要去en gerespec-teerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant Niet aansprakelijk worden gesteld. Elk ander gebruik, Niet vermeld in deze handleiding, is strikt verboden, en nogelijk gevaarlijk. Het apparaat is semiautomatisch en vereist de aanwe-zigheid van een gebruiker.

Dit apparaat kan gebruikt worden door kinderen ouder dan 8 waar en door personen met lichamelijke, zintuiglijke of mentale beperkingen, of Personen met gebrek aan ervaring of kennis, alleen als ze onder voldoende toezicht staan of als ze de instructies voor het veilig gebruik van het apparaat hebben ontvangen, en als de bestaande risico's goed begrepen zich. Kinderen mo- gen Niet met het apparaat spelen. Reinigen en onderhoud van het apparaat door de gebruikerogen Niet uitgevoerd worden door kinderen zonder toezicht.

Gebruik het apparaat nicht wanneer de voedingskabel of de stekker beschadigd zich.

Bedek het apparaat nicht.

Dragers van een pacemaker mogen nicht in de buurt van het apparat komen. Risico op storing van het functioneren van pacemakers in de buurt van het apparaat.

Raadpleeg een arts, voordat u zich in de buurt van een inductie verwarmingssystem begeeft.

Let op! Zeer heet oppervlak. Kan brandwondenveroorzaken.

• De onderdelen en de apparatuur die heet worden können brandwonden veroorzaken.
• Raak de opgewarmde onderdelen nicht met blote handen aan.
• Wacht tot de onderdelen en de apparatuur afgekoeld zijn alvorens deze aan te raken.
• Let u erop dat sieraden (in het bijzonder ringen) of metalen voorwerpen Niet zichbij het inductie-systeem en de inductor komen tijdens het opwarmen.

• Verwijder alle sieraden en andere metalen voorwerpen van uw lichaam, voor u dit apparaat gebruikt.
• Personen met metalen implantaten in het lichaam mogen dit apparaat Niet gebruiken.
• Bij 'brandwonden, grondig en met veel water afspoelen en onmiddelijk een arts raadplegen.

Aansluiting :

• Dit apparaat moet aangesloten worden op een geaard stopcontact.

Onderhoud :

• Als de voedingskabel beschadigd is moet deze verrangen worden door de fabrikant, zich reparatie dienst of een gekwalificeerd person, om zo ieder risico te vermijden.
• Waarschuwing! Haal altijd eerst de stekker uit het stopcontact voor u werkzaamheden op het apparaat verricht.
• De kap regelmatig afnemen en met een blazer stofvrij make. Maak van deze gelegenheid gebruik om met behulp van geisoleerd gereedschap ook de elektrische verbindingen te lately Controlleren door gekwalificeerd personeel.
• Gebruik nooit oplosmiddelen of andere agressieve reinigings-middelen.
• Reinig de oppervlaktes van het apparaat met een droge doeK.

CE EAC

Regelgevinga :

• Het toestel is in overeenstemming met de Europese richtlijnen.
• De conformiteitsverklaring is te vinden op unsere internetsite.
• EAC (Euraziatische Economische Gemeenschap) merkteken van overeenstemming.
• Material conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagi-na).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op once internet site (vermeld op de omslag).

UK CA

Afvalverwerking :

• Afzonderlijke inzameling vereist. Apparaat Niet weggooien met het huishoudelijk afval.
• De fabrikant van dit product neemt deel aan het hergebruik en recyclen van de verpakkingen, door middel van een contributie aan een globaal organise en recyclage system van huishoude-lijk verpakkingsaftval
• Product recyclebaar, nicht bij het huishoudelijk afval gooien.

ALGEMENE OMSCHRIJVING

De Powerduction Heat Controller functioneert als thermostat voor de Powerduction 110/160/220LG apparaten. De Powerduction Heat Controller reguleert de temperatuur van een op te warmen onderdeel, als de Powerduction+tussen 80^ en 350^ ingesteld is.

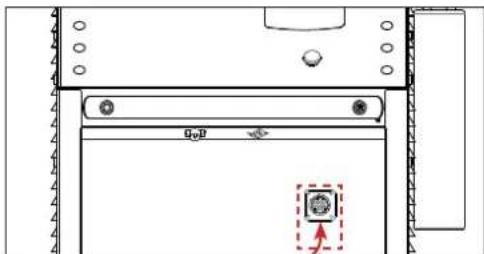

AANSLUITING OP DE POWERDUCTION

1. Koppel de pedaal van de Powerduction af, en sluit cervolgens de Powerduction Heat Controller aan.

1. Sluit de kabel van het apparaat aan op de voorzijde van de Powerduction.
2. De Powerduction Heat Controller is nu aangesloten. Kies een bedieningsmodule.

WERKING MET 2 THERMOKOPPELS (MEEGELEVERD) (FIG I)

Positioneer de schakelaar (8) op ON en druk op de knop om op te warmen (9) (activeren met pedaal). Sluit de meegeleverde thermokoppels aan aan de zijkant van het apparaat :

De thermokoppels要去 zich mogelijk bij de zone die zich onder het ferrier van de inductor bevindt geins-talleerd worden.

Aangeraden wordt om de onderkant van de op te warmen zone te perforeren (ongeveer 1 tot 2 mm diep) met een boortje met diameter 2.

Als de schakelaars (1) en (2) op de OFF positie staan, za de Powerduction Heat Controller de hoogst gemeten meting op de Powerduction 110/160/220LG weergeven.

FUNCTIONEREN MET EEN PYROMETER (art. code 064119) (FIG I)

1. Zet de schakelaars (2), (7) en (8) op ON
2. Sluit een thermokoppel (meegeleverd) aan op een thermometer voor thermokoppel (niet meegeleverd)

1. Sluit de pyrometer aan op de Powerduction Heat Controller (2 aansluitingen)

Respecteerijdens het aansluiten van de pyrometer de positieve en negatieve polen van de aansluiting. De positieve pool要去 aan de voorzijde van de Powerduction Heat Controller bevinden, de negatieve pool aan dechterzijde.

1. Installeer de pyrometer, met behulp van de adapter en de meegeleverde nylon schroefjes, op de lans van de Powerduction 110/160/220LG.
2. Installeeer de thermokoppel op het te verwarmen onderdeel, zo zich möglichk bij het ferrier van de inductor (het wordt aanbevolen om het onderdeel aan de onderkant van de op te warmen zone te perforeren (ondeveer 1 tot 2 mm diep) met een boortje met diameter 2 om waar de thermokoppel in te kuren plaatsen).

Instellen van de emissie (tijdens het opwarmen, en wanner u opdezelfde plek blijft)

1. Draai, met behulp van een platte schroevendraaier 2.5, de schroef van de blauwe knop (zie aansluit- schema) totdat de door de thermometer getoonde waarde identiek is aan de getoonde waarde op de Powerduction 110/160/220LG (+ / - 3^)
2. Wanner het instellen afgerond is, kut u de thermokoppel van het op te warmen onderdeel afhalen.

De instelling van de emissie is essentieel voor een correcte meting.

Door met de wijzers van de klok mee aan de draaiknop te draaien zal de getoonde waarde op de Powerduction 110/160/220LG verlagen, en de temperatuur van het onderdeel zal verhogen.

Door gegen de wijzers van de klok in aan de draaiknop te draaien za de getoonde aanbeveling verhogen en de temperatuur van het onderdeel verlagen.

Het worden aanbevolen om het verwarmende onderdeel in de tegengestelde richting ten opzichte van de pyrometer teplaatsen.

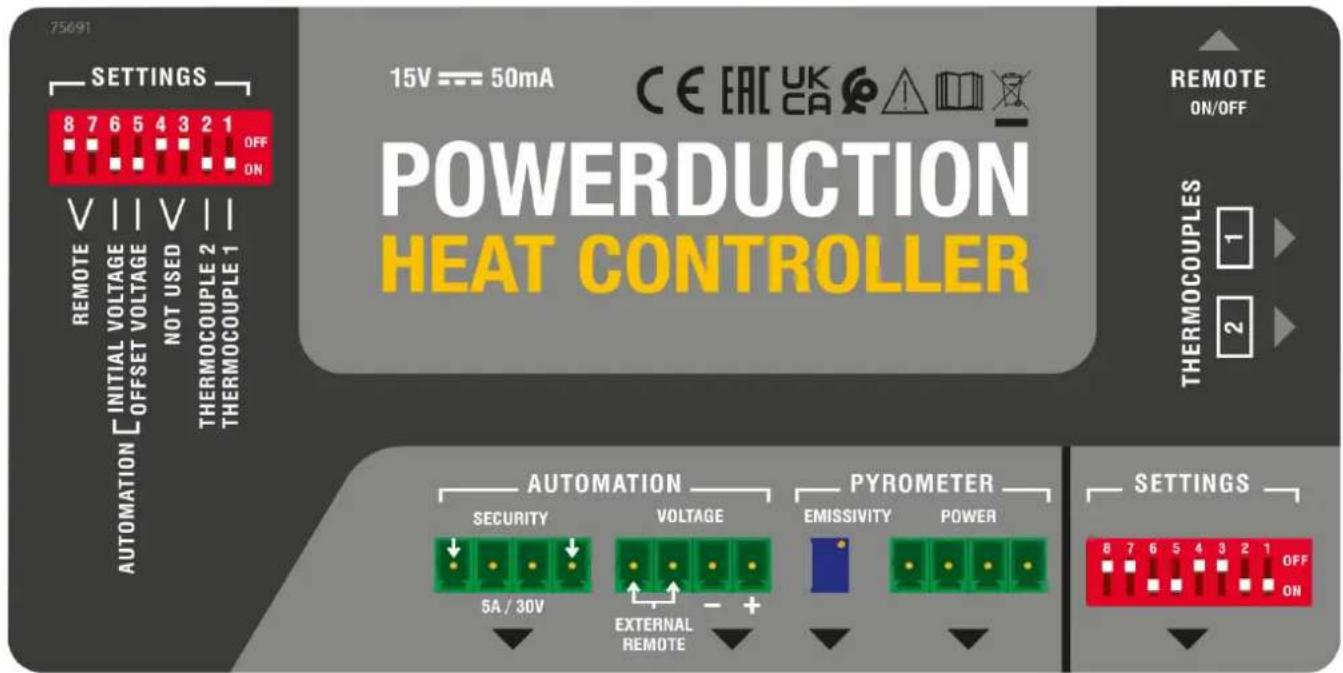

Aansluitschema

Automation	Security elektrisch	contact zonder potentaalverschil:tussen de twee polen
	Voltage met们都	aansluiting kunt u een pyrometer waarmee u de spanning kunt meten aansluten, of een externe schakelaar (die de pedaal verrangt)
Pyrometer	Emissivity met们都	knop kunt u de instelling wijzigien (dankzij de schroef), en kunt u de temperatuurmeting verfijnenaar gelang de emissie van het op te warmen onderdeel.
	Power met们都	aansluiting kunt u de pyrometer aansluten (voorbeeld : pyrometer - art. code 064119)

Instelling van de Schakelaars

1 Op On : annuleren meten van thermokoppel 2 2 Op ON : annuleren van het meten van thermokoppel 1	Wanner de 2 OFF+zijn, worden de hoogste meting getoond
3 et 4 Niet aangesloten
5 Op ON : activeert een OFFSET voor het initieel tonen van 100°C (knop 5 is prioritair ten opzichte van alle andere) (niet gebruiken voor een meting met thermokoppel)
6 Op ON en indien schakelaar 5 OFF initièle weergave is 0 (niet gebruiken voor een meting met thermokoppel)
7 et 8 Op ON activeren van de pedaal aangesloten op de ingang REMOTE

FUNCTIONEREN MET DE PYROMETER ANALOGE UITGANG (niet meegeleverd)

Gebruik een sensor met pyrometer met een analoge uitgang direct op de aansluitingen van het apparaat (aan te passen maar gelang de datasheet van de gebruekte pyrometer)

Voorbeeld van een pyrometer die stroom meet

In dit geval moet de waarde van de waarstand shunt R op U T° aangepast worden, volgens de aanwijzing en de gewenste precisie (10 mV per Graad).

Concordantietabel

Spanning U T° Temperatuur in ° Celsius Temperatuur Fahrenheit
1 V 0°C 32°F
2 V 100°C 210°F
3 V 200°C 390°F
4 V 300°C 570°F
4.5 V 350°C 660°F

HANDMATIGEModule(FIGII&III)

Voor een optimaal gebruik van dit apparaat worden aangeraden het vermogen in te stellen:tussen 30 en 50%

Om in de module «installen van de externe temperatuur» te geraken :

1. Druk gedurende 5 seconden op de knop opwarmen (9).
2. De knop knippert ieder seconde en rEG worden getoond.

De knop op de Ians (10) en het pneumatische pedaal (11) worden in deze module gedeactiveerd.

Om het opwarmen in te stellen en te activeren :

1. Instellen : druk op de hoger/lager instel-knuppen (14).
   De instelling varieertussen 80^ en 350^ (standaard waarde 250^ ), verhoging/verlaging per 10^ . Deze warde worden getoond gedurende 1 seconde.
2. Stel het gewenste opwarmend vermogen in (%) : houdt de knop «verwissenelen inductor» (13) ingedrukt en druk op de hoger/lager instelknoppen (14). Het opwarmend vermogen varieert van 10% tot 100% (standaard waarde 50% ). Het vermogen worden weergegeven met LEDlampies.
3. Het opwarmen : sluit het pneumatische pedaal van de generator (11) aan op het bedieningspaneel en druk erop. Het lampje dat het minimum vermogen aangeeft (12) knippert bij 10 Hz om aan te given dat het vermogen is geactiveerd.

AUTOMATISCHE MODULE (FIG II)

Het is möglichk om het apparaat met een automaat te besturen (zie aansluitschema) met een extern besturingspaneel.

Om in de module «regelen van de externe temperatuur » (zie aansluitschema hieronder) :

1. Sluit het apparaat aan op de netspanning.
2. Wacht het einde van de opstartfase af (5 seconden).
3. Sluit het contact Start.
4. Wacht op het uitdoven van OK/Secur (500 ms).
5. Laat het contact Start los na het detecteren van OK/Secur.
6. Controller of de uitgang OK/Secur gesloten blijft.

Het apparaat gaat over op de «module externe besturing» en LAST een melodie horen.

De knop voor het opwarmen (9) en het LEDlampje van de knop van de lans (10) knipperen een keer per seonde zolang deze module geactiveerd blijft.

Voor het instellen van de temperatuur en het opwarmend vermogen : voer bezelfde procedureuit als in de handmatige module.

Voor het activeren van het opwarmen :

1. Sluit het contact Start. Het apparaat zaal gaan opwarmen totdat de gewenste temperatuur is bereikt.

Als het apparaat een fout detecteert za de uitgang OK/Secur zich openen en za het opwarmen stoppen.

Om het defect te verhelpen(Int u het contact Start openen en drukken op de knop die het opwarmen za starten (9).

Het apparaat gaat terug maar de module «installen»

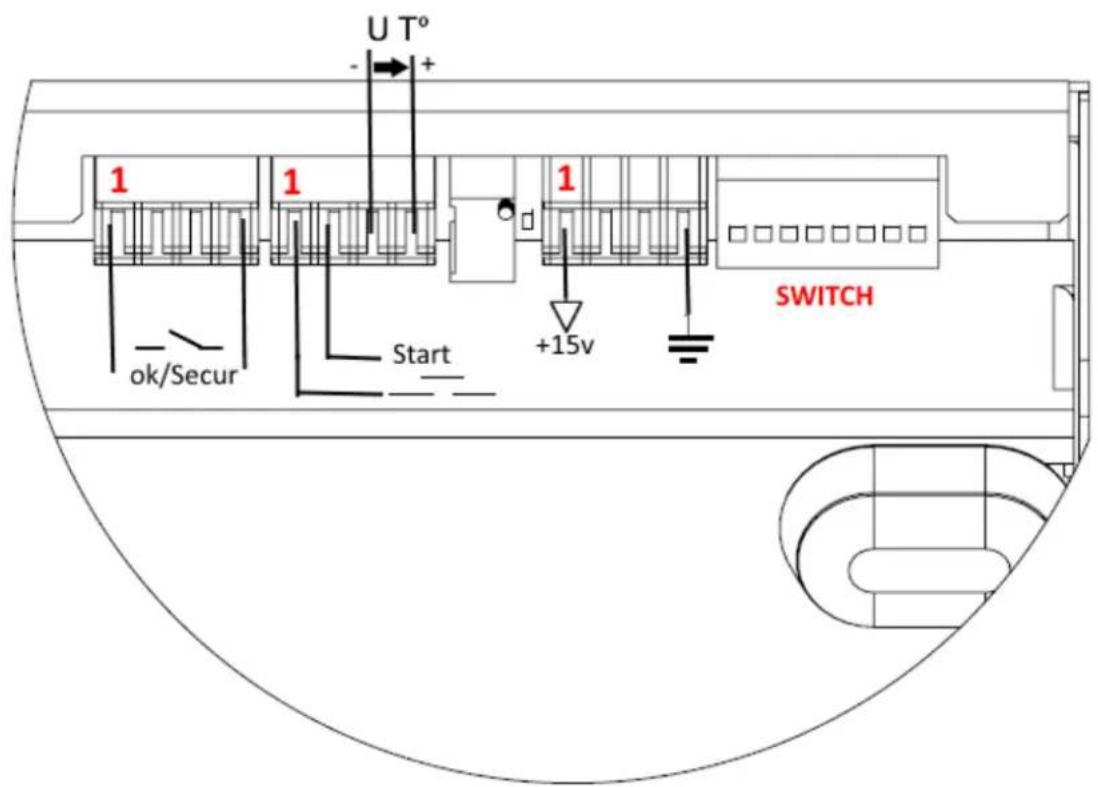

AANSLUITSCHEMA

Functie N°	draad	Type Elektrische instellungen Waarden Verklaring
GeneratorCLAAR OK/Secur	1/3 Digitaleuitgang	TypeToegestane continue stroom	Droogcontact5 A 30 V	GeslotenGeneratorCLAAR om op tewarmen
				OpenStoring generator
Aarde 8 Aarde Aarde	Aarde Aarde	Aarde
Start 9/10 Digitale	ingang	Residu spanning (opencircuit)Ingangsimpedantie	15 V3.5 kΩ	Behoeft het gebruik vaneen droog contact : een gesloten contact activeerthet opwarmen.
Ingestelde spanning U T°	11 - /14+	Analoge ingang	Maximale ingangsspanningIngangsimpedantiePrecisie	5 V5.4 kΩ+/-5%	Ingang afbeelding van degemeten temperatuur.Zie concordantiietabel
Voeding bedi-eningspaneel	12/13 Continue voeding	Uitgaande spanningUitgaande impedantie	15 V100 Ω

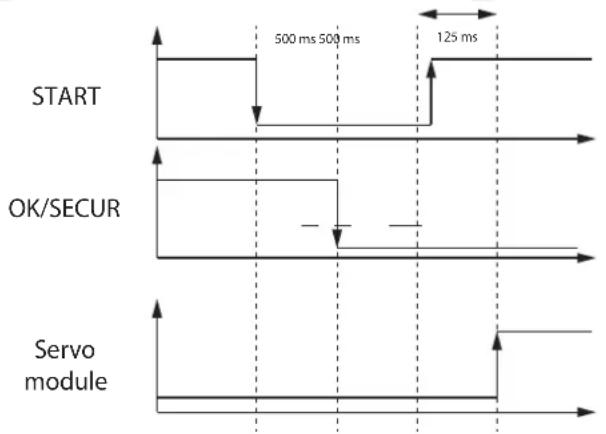

CHRONOGRAM OPSTART PER AUTOMAAT

VEILIGHEID EN UITSCHAKELEN VAN HET APPARAAT

• Wonneer na 5 seconden de temperatuur Niet evoluert zar het apparaat zichzelf uitschakelen « E12 »
• Wanner een thermokoppel zichselt, za het reguleren stoppen waar de spanning U T° de grens van 4.9 V za overschrijden. Wanner de temperatuur in korte tijd sterk daalt (wanner de thermokoppel-sensoren zich afkoppelen bijvoorbeeld) za het opwarmen stoppen en za het apparaat zichselt uitschakelen (storing E11).
• Om het apparaat zo precies mogelijk in te stellen要去en de meetpunten zo zich möglichk bij de inductor geplaatst worden.
• Daarom bevinden de 2 thermokoppels zich op de externe zijde.
• De display geeft de hoogst gemeten temperatuur aan.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betabewijs, facteur ...).
• Een beschrijving van de storing.
