Power Heat Controler - Termostato GYS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato (caja inteligente) para regulación de temperatura de piezas ferrosas
Marca	GYS
Modelo	Power Heat Controler
Alimentación	Mediante el generador Powerduction (conexión por cable)
Rango de regulación de temperatura	80 °C a 350 °C (en pasos de 10 °C)
Potencia de calentamiento ajustable	10 % a 100 % (por defecto 50 %)
Modos de funcionamiento	Manual (pedal o botón de lanza); regulación externa (autómata); con pirómetro
Entradas para sensores	2 termopares (tipo K); 1 pirómetro analógico (0-5 V o corriente con shunt); entrada para interruptor externo (pedal)
Pantalla	Pantalla digital en el generador Powerduction (temperatura más alta)
Interfaz autómata	Salida OK/Seguridad (contacto seco 5 A 30 V), entrada Start (contacto seco)
Protecciones	Detección de fallo de termopar, parada en caso de caída brusca de temperatura
Mantenimiento y limpieza	Limpiar con paño seco; desempolvar con soplador después de quitar la tapa; no usar solventes
Precauciones de seguridad	Desconectar antes del mantenimiento; riesgo de quemaduras (no tocar piezas calientes); mantener distancia a portadores de marcapasos (≥1 m); quitar joyas metálicas
Usuarios autorizados	Niños ≥8 años bajo supervisión; personas con capacidades reducidas si se les dan instrucciones
Garantía	2 años (piezas y mano de obra), excepto transporte, desgaste, mal uso, medio ambiente; inductores y ferritas no garantizados
Conformidad	CE, EAC, UKCA, Marruecos (declaraciones disponibles en el sitio web)
País de origen	Francia (dirección del fabricante: 1, rue de la Croix des Landes, 53941 Saint-Berthevin Cedex)

Preguntas frecuentes - Power Heat Controler GYS

¿Cómo conectar el Power Heat Controler al Powerduction?

Desconecte el pedal del Powerduction, luego conéctelo al Power Heat Controler. Conecte el cable suministrado en la parte frontal del Powerduction. Coloque el interruptor (8) en ON y presione el botón de autorización de calentamiento (9) para activar el pedal.

¿Qué sensores de temperatura puedo usar?

La caja acepta dos termopares (suministrados) y un pirómetro (ref. 064119, no suministrado) en los conectores previstos. Para un pirómetro con salida analógica, adapte la resistencia de shunt según la tabla de correspondencia (10 mV/°C).

¿Cómo ajustar la emisividad del pirómetro?

Durante el calentamiento, gire el tornillo del potenciómetro azul con un destornillador plano de 2,5 mm hasta que el valor mostrado por el termómetro de termopar sea idéntico al del Powerduction (+/- 3 °C). Girar en sentido horario disminuye la consigna mostrada y aumenta la temperatura real.

¿Cuál es el rango de regulación de temperatura?

La consigna de regulación varía de 80 °C a 350 °C en pasos de 10 °C (valor por defecto 250 °C). Se ajusta con los botones (14).

¿Cómo usar el modo manual con el pedal?

Conecte el pedal neumático a la interfaz. Presione prolongadamente (5 s) el botón de autorización de calentamiento (9) para entrar en modo de regulación. Ajuste la consigna de temperatura y la potencia (10-100 %). Active el calentamiento presionando el pedal.

¿Puedo controlar la caja con un autómata?

Sí. Encienda, espere 5 s, cierre el contacto Start, luego suelte después de detectar la salida OK/Seguridad. El producto entra en modo de regulación externa. Utilice el cableado indicado (hilos 1/3 para OK/Seguridad, 9/10 para Start, 11-/14+ para tensión de regulación).

¿Qué hacer en caso de fallo o error?

Si el producto detecta un fallo (ej.: E11 o E12), la salida OK/Seguridad se abre y el calentamiento se detiene. Para reconocer, abra el contacto Start y presione el botón de autorización de calentamiento (9). Fallos posibles: termopar cortado (tensión >4,9 V) o temperatura que cae demasiado rápido.

¿Cómo mantener el Power Heat Controler?

Desconecte siempre el enchufe de la red antes de cualquier intervención. Retire la tapa y desempolve con un soplador. Verifique las conexiones eléctricas con una herramienta aislada. Limpie las superficies con un paño seco; nunca use solventes.

¿Cuáles son las precauciones de seguridad importantes?

No toque las piezas calientes (riesgo de quemaduras). Aléjese de los portadores de marcapasos al menos 1 metro. Quítese joyas y objetos metálicos antes de usar. Desconecte antes del mantenimiento. Superficie muy caliente atención.

¿Cuál es la garantía y qué cubre?

La garantía es de 2 años (piezas y mano de obra) a partir de la fecha de compra. No cubre daños de transporte, desgaste normal (cables, pinzas), incidentes debidos a mal uso o al medio ambiente. Los inductores y ferritas removibles son consumibles excluidos.

MANUAL DE USUARIO Power Heat Controler GYS

FR 1-10
EN 11-18
DE 19-26
ES 27-34
RU 35-42
NL 43-50
IT 51-58

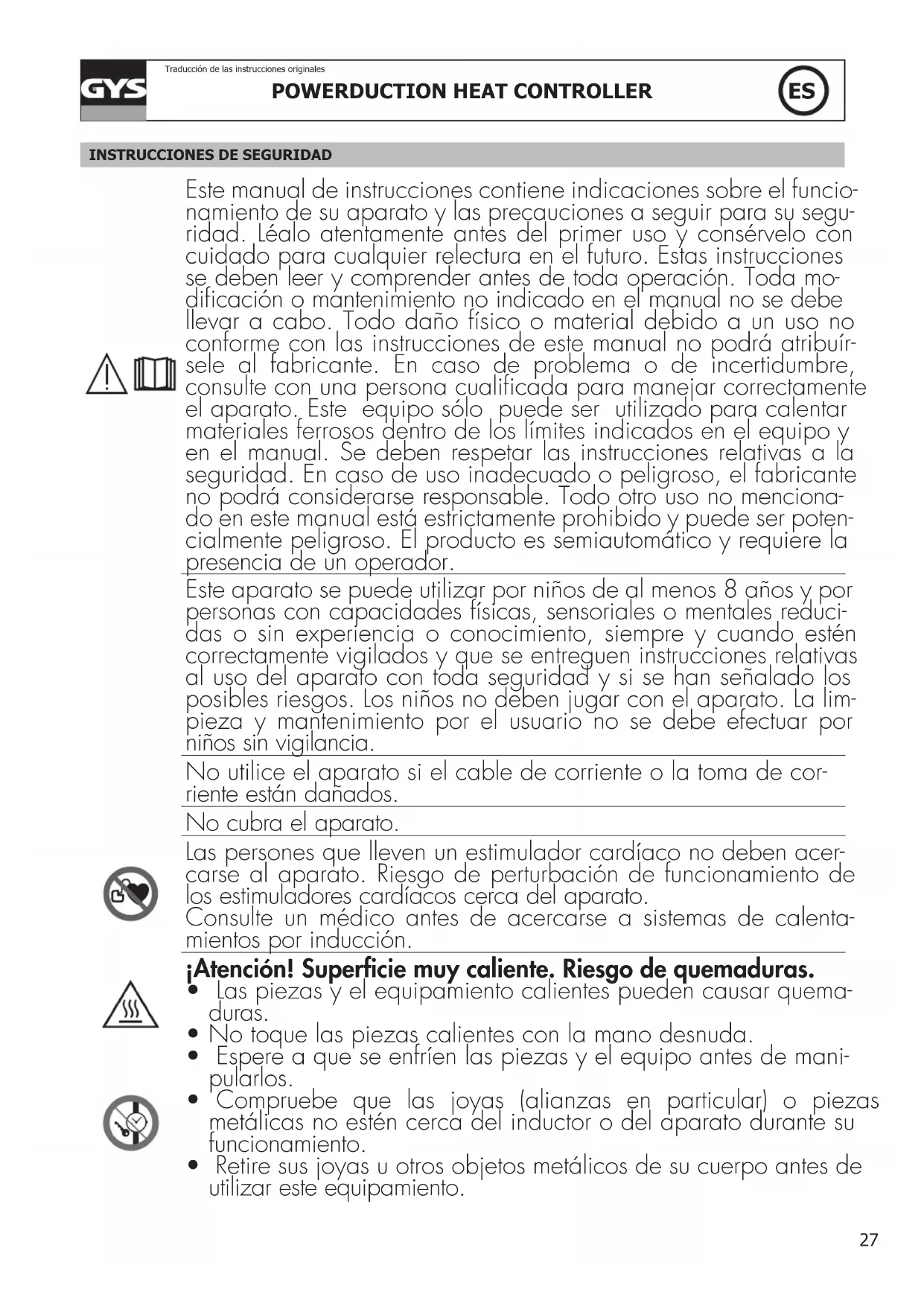

INSTRUCCIONES DE SEGURIDAD

Este manual de instrucciones contieneindicaciones sobre elFunci-namento de su aparato y las precauaciones a seguir para su segu-ridad. Léalo atentamente antes del primer uso y conservelo con cuidado paraequalquier relectura enel futuro. Estas instrucciones se debenlerycomprenderantesdetodoadoperacion.Toda modificacionomantenimientonoindicadoenelmanual no sedebellevaracabo.To do daño fisico o materialdebidoa unusoonconformecanlas instruccionesdeestemanualo podraattribuirseale fabricante.En caso de problema o de incertidumbre, consulte conuna persona qualificada para manejarcorrectamenteel aparato. Este equipo solopuede serutilizzato para calentar materiales ferrososdentro delslimites indicados enel equipo y enelmanual.Se deben respetarlas instruccionesrelativasa laseguidad.En caso de uso inadecuado o peligroso,el fabricante nopodrascconsiderarseresponsible.To dootrouso nmonecado enestemanualestastestrictamenteprohibido ypuedeserpontencamentepeligroso.El producto es semiautomatico yrequiree lapresencedeun operador.

Este aparato se pueda usar por niños de al menos 8 años y por personas con capacities físicas, sensoriales o mentales reduidas o sin experiencia o conocimiento, siempre y cuando está correctamente vigilados y que seentaquisitiones relativas al uso del aparato con toda seguridad y si se han Seedalado los posibles riesgos. Los niños no deben hacer con el aparato. La limpieza y mantenimiento por el usuario no se debe efectuar por niños sin vigilancia.

No utilise el aparato si el cable de corriente o la toma de corriente está danados.

No cubra el aparato.

Las personnes que lleven un estimulador cardíaco no deben acercarse al aparato. Riesgo de perturbación de funcionaamente de los estimuladores cardíacos cerca del aparato.

Consulte unmedicalo antede acercarse a sistemas de calentarmientos por induccion.

jAtencion! Superficie muy caliente, Riesgo de quemaduras.

Las piezas y el equipamento calientes peuvent causar quemadas.
- No toque las piezas calientes con la mano desnuda.
- Esperé a qué se enfrión las piezas y el equipo antes de Manipularlos.
- Compruebe que las joyas (alianzas en particular) o piezas metálicas no estén cerca del inductor o del aparato durante su funcionaimiento.
- Retire sus joyas u或者其他 objetos metálicos de su cuerpo antes de utiliser este equipimiento.

• Las personas con implantes de metal en el cuerro no deben usar este equipimiento.
• En caso de quemadura, aplicque agua abundante y consulte con un medico sin demora.

Conexión:

• Este aparato se debe conectar a una toma de corriente conec-tada a tierra.

Mantenimiento:

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su servicios post-venta o una persona con calidad similar, para estar等相关待遇.
• Aviso! Desconecte siempre la toma de corriente de la red electrica antes de realizar problemas sobre el aparato.
• De forma regular, quite el capó y desempolve con un soplador de aire. Aproveche la occasion para pedir a un personalrial significado que compruebe que las connexiones electricas estén bien en situ, con una herramienta gislada.
• No utilise en ningún caso solventa uthers produits de limpieza agresivos
• Limpie las superficies del aparato mediante un trapo seco.

CE

EAC UK CA

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra頁a.
• Marca de conformidad EAC (Comunidad económica euroasiática).
• Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra頁a web (vease la portada).
• Equipimiento conforme a las normas marroquies.
• La交代ación de conformidad C_ (CMIM) está disponible en nuestra頁目 web (ver頁目 de portada).

Desecho:

• Producto的对象o de recogida colectiva. Ne lo tire a la basura domestica.
• Producto sobre elrial el fabricante participa mediate una valoracion de los embalajcs cotizando a un systema global de separacion, recogida selectiva y reciclado de los deshechos de embalajes domesticos.
• Producto reciclable que requires unaSeparateda según el decreto n° 2014-1577.

DESCRIPCION GENERAL

El Powerduction Heat Controller es una unidad inteligente que actúa como un termostato para los Powerduction 110/160/220LG. Permite regular la temperatura de una pieza a calendar fjando la Powerduccion entre 80^ y 350^

CONEXION CON EL POWERDUCTION

1. Desconecte el pedal del Powerduction y conectelo al Powerduction Heat Controller.

1. Conecte el cable del producto al panel frontal del Powerduction.
2. El Powerduction Heat Controller está conectado. SeLECTION un modo de funciona.

Cologne el interruptor (8) en ON y presione el boton de habitacion de calor (9) (activacion del pedal). Conecte los termopares incluidos en el lado de la interfaz:

Los termopares deben instalarse lo más cerca possible del area bajo la ferrita del inductor.

Se recomienda perforar la pieza de trabajo bajo de la zona que se va a calentar con una broca de diametro 2 a una profundidad de aproximamente 1 a 2 mm.

Si los interruptores (1) y (2) estan en la posicion de apagado, el Powerduction Heat Controller lostrarva la medida mas alta en la Powerduction 110/160/220LG.

FUNCTIONAMIENTO CON UN PIROMETRO (ref. 064119) (FIG I)

1. Ponga los interruptores (2), (7) y (8) en ON.
2. Conecte un termómetro de termopar (incluido) a un termómetro de termopar (no incluido).

1. Conecte el pirómetro al Powerduction Heat Controller (2 conectores)

Al conectar el pirómetro, observe la direccion de connexion del conector del termopar.

El borne positivo del conector debe estar hacia la parte delantera del CHP, el negativo hacia la parte trasera.

1. Instale el pirómetro en la lanza de Powerduction 110/160/220LG usingo el adaptador y los tornillos de nylon suministrados.
2. Instale el termopar en la parte a calendar lo más cerca possible de la ferrita del inductor (se recomienda perforar la parte debajo de la zona a calendar con un taladro de 2 mm de diametro a una profundidad de aproximamente 1 a 2 mm para insertar el termopar).

Ajuste de la emisidad (mientras se calienta y se mantiene en el mesmo lugar en la pieza)

1. Gire el tornillo del potenciometro azul (ver diagrama de cableado) con un destornillador plano 2.5 hasta que el valor做不到 por el termómetro sea identiico al valor做不到 en el Powerduction 110/160/220LG (+/- 3°C).
2. Una vez hecho el ajuste, retire el termopar de la pieza que se va a calendar.

El ajuste de la emisidad es esencial para una buena medicación.

Girando el potenciómetro en el sentido de las agujas del reloj, el punto de ajuste que aparece en el Powerduction 110/160/220LG disminuira y la temperatura de la habitación a calendaracular.

Girando el potenciometro en el sentido contrario a las agujas del reloj aumento el punto de ajuste visualizzato y disminuira la temperatura ambiente.

Es aconsejable apunar el calentador en la direccion opuesta a laubicacion del pirometro (ver fotode algado).

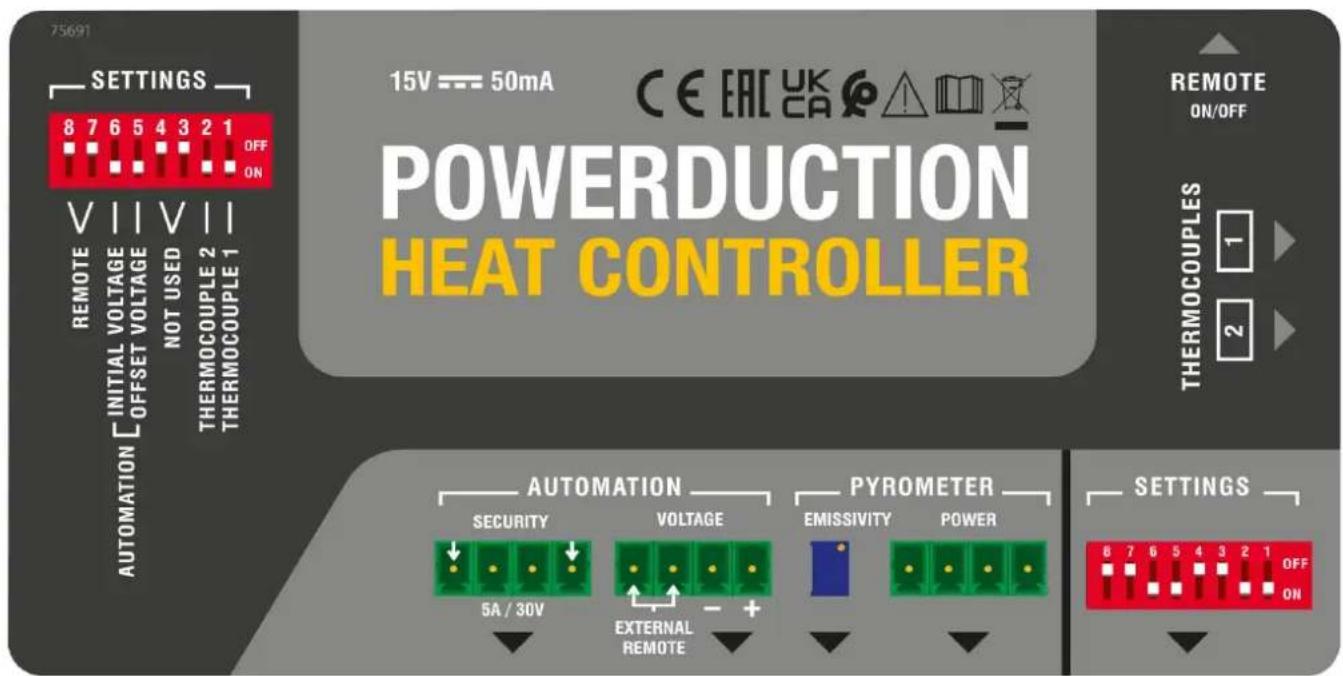

Esquema de conexión

Automation	Security Seg. de contacto
	Voltage este conductor permite la connexion de un pirómetro para medir el voltaje o la conexión de un interruptor externo (que reemplaza el pedal)
Pyrometer	Emissivity este potecimiento permitte modifier el ajuste (gracias al tornillo) y afinar la medicación de la temperatura en función de la emisidad de la pieza a calentar
	Power este conductor se utilizes para conectar el pirómetro (por exemple, pirómetro - ref 064119)

Configuración de los interruptores

1 si se activa, la medicación del termopar 2 se Cancela 2 si se activa, la medicación del termopar 1 se Cancela	Si les 2 sont OFF, affichage de la mesure la + elevée
3 et 4 no connectados
5 si ON activación de un OFFSET para la visualización inicial a 100°C (el botón 5 tiene prioridad sobre todos losdemás) (no lo usa para una medicación de termopar)
6 si está en ON y cambia 5 OFF la pantalla inicial a 0 (no lo use para la medicación de ter- mopares)
7 et 8 si se activa la activación del pedal conectado a la entrada REMOTE

Utilizar un sensor pirómetro con una calidad analógica directamente en los connectores del producto (a adaptar según la hoja de datos del pirómetro realizado)

Ejempo de un pirometro de medicacion de corriente

En este caso, el valor de la resistencia de la derivacion R en U T° debe adaptarse en funcion del punto de ajuste y de la precision deseada (10 mV por grado).

Tabla de equivalencia

Tensión U T° Temperatura en Celsius Temperatura en fahrenheit
1 V 0°C 32°F
2 V 100°C 210°F
3 V 200°C 390°F
4 V 300°C 570°F
4.5 V 350°C 660°F

Para un uso optimo del producto, se recomienda建立起 el punto de ajuste de la potencia entre el 30 y el 50% .

Para volver al modo de «control de la temperatura exterior»:

1. Mantenga pulsado el botón de activación de la calefacción (9) durante 5segundos.
2. El botón parpadea cada segundo y se muestra «rEG».

El boton de la lanza (10) y el pedal neumático (11) está desactivados en este modo.

Para configurar y bajo activar el calentador :

1. Ajustar el punto de ajuste del control: Pulse los botones de ajuste (14).

El punto de ajuste de la regulacion varia de 80^ a 350^ (valor predeterminado a 250^ ) en pasos de 10^ . Se muestra por un segundo.

1. Ajuste el punto de ajuste de la potencia de calefacion (%) : mantenga pulsado el boton «Cambio de inductor» (13) y pulse los botones de ajuste (14). El punto de ajuste de la potencia de calefacion oscila entre el 10% y el 100% (valor predeterminado: 50% ). La potencia se actualiza en el grafico de barras.
2. Activar el calentador: conecte el pedal neumático (11) del generator a la interfaz y pulselo.

La luz indicadora de potencia minima (12) parpadea a 10Hz para indicar que la potencia está activa.

Es possible reinicier el calentador cuando está activo. En este caso, no esnecessaryllvar a cabo el paso 3.El systema de calefacion actual se adapta a las cuales instrucciones.

MODO AUTOMATA PROGRAMABLE (FIG II)

El producto peut ser controlado por un automata programable (ver el terminal) a trovés de la interfaz externa.

Paraentar en el mode «control de la temperatura exterior» (ver el terminal abajo) :

1. Encienda el producto.
2. Espere el final de la fase de inicio 5 s.
3. Apache el contacto de inicio.
4. Espere a que laitters OK/Seguidad se cierre (500 ms).
5. Suelte el contacto de inizio afterwards de la detections de OK/Seguidad.
6. Compruebe que laitters OK/Seguridad permanece cerrada.

El productoenta en el «modo de control externo» y genera una sealsonora.

El botón de habitylation de calor (9) y el LED del botón de la lanza (10) parpadean una vez porsegundo cuando el modo está activo.

Paraajustar el parametro de la temperatura y la potencia de calefacion:realice la misma operation que en el modo manual.

Para activar el calentador:

1. Cierre el interruptor de arranque. El producto se calentará hasta que se alcance y se regule la temperatura e stablecida.

Si el producto detecta un fallo,對於 la calidad OK/Seguidad se abre y el calentador se detiene.

Para reconocer el fallo, abra el contacto de arranque y pulse el botón de habititatación de calor (9).

El producto vuye al modo de «regulación».

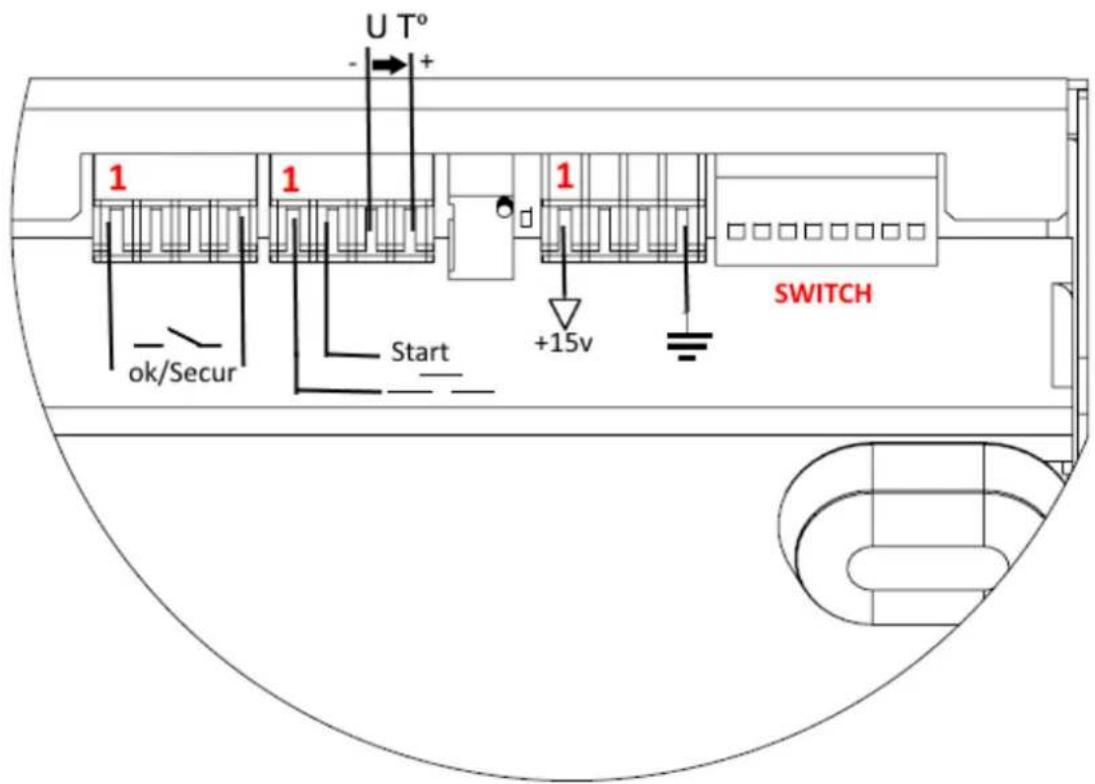

TERMINAL

Función N° de	hilo	Tipo Parámetros electricos Valores Lógicas
Generador listo OK/Seguidad	1/3 Salida digital Tipo		Corriente continua admissible	Contacto seco 5 A 30 V	Cerrado Generador listo para calendar
					Abierto Fallo del generator
TIERRA 8 TIERRA TIERRA TIERRA TIERRA
Iniciar 9/10 Entrada digital Voltaje residual (circuito abierto) Impedancia de entrada				15 V 3.5 kΩ	Requiere el uso de un contacto seco: un contacto cerrado activa el calentador.
El voltaje de la regulación U T°	11 - / 14+	Entrada analógica	Máximo voltaje de entrada	5 V 5.4 kΩ +/-5%	Entrada de laImagen de la temperatura medida Ver tabla de correspondencia
			Impedancia de entrada Precisión
Alim. interfaz 12/13 Alimentación continua			El voltaje deuda	15 V 100 Ω
			Impedancia deuda

CRONOGRAMA DE INICIO POR AUTOMATA

SEGURIDAD E INDICACION DE FALLO DEL DISPOSITIVO

• Si la entrada de temperatura no cambia antes de 5 s, el producto pasará al fallo "E12".
• Si un termopar se rompe,對於 la regulacion se detiene porque el voltaje U T° exceede el voltaje maximalo de 4.9 V.
• Si la temperatura desciende significativamente en un corto periodo de tiempo (por exemple, cuando las sondas de los termopares no funciona), el calentimiento se detiene y el producto para al fallo "E11".
• Para tener un control lo más preciso possible, los+puntos de medicación deben estar lo más cerca possible del inductor.

-Esta es larzon de los 2 termopares de la interfaz externa.
- La pantalla muestra la temperatura más alta medida por los sensores.

GARANTIA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la Fecha de compra (piezas y mano deoba)

La garantía no cubre:

• Todas las otheras averiasresultando del transporte
• El desgaste normal de las piezas (cables, pinzas...)
• Los incidentes resultando de un mal uso (error de alimentacion, caida, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo...)

En caso de fallo, regreso la maquina a su distribuidor, adjuntando:

• Un justificativo de compra con Fecha (recibo, factura...)
• Unanota explicativa del fallo
