WCU 0.5KW A - Koelkast GYS - Gratis gebruiksaanwijzing en handleiding

Producttype	Koeler voor lastoortsen (koelgroep)
Merk	GYS
Model	WCU 0.5KW A
Gebruik	Koeling van watergekoelde TIG-toortsen
Compatibiliteit	TIG 220 DC, TIG 300 DC, TIG 220 AC/DC
Type koeling	Watercirculatie
Bescherming	Waterniveau en -debiet (op modellen WCU1KWA/B)
Bedrijfstemperatuur	-10 tot +40 °C
Opslagtemperatuur	-20 tot +55 °C
Maximale luchtvochtigheid	50% bij 40°C, 90% bij 20°C
Maximale hoogte	1000 m
Beschermingsgraad	IP23
Vermogen	0.5 kW
Onderhoud	Koelvloeistof elke 12 maanden vervangen
Reiniging	Regelmatig stofvrij maken met een persluchtpistool
Veiligheid	Draag isolerende handschoenen, vlamwerende kleding, lasmasker
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - WCU 0.5KW A GYS

Hoe installeer ik de koelgroep WCU 0.5KW A?

Zorg ervoor dat het TIG-lasapparaat uit is voordat u de kabels aansluit. Vul het reservoir met de aanbevolen koelvloeistof tot het MAX-niveau. Sluit de slangen van de toorts aan. De koelgroep wordt automatisch gedetecteerd door het lasapparaat.

Welke koelvloeistof moet ik gebruiken?

Gebruik uitsluitend de door de fabrikant aanbevolen koelvloeistof. Gebruik geen standaard auto-koelvloeistof omdat dit vaste afzettingen kan veroorzaken en het circuit kan verstoppen.

Hoe vaak moet de koelvloeistof worden ververst?

De koelvloeistof moet elke 12 maanden worden vervangen om te voorkomen dat afzettingen het circuit blokkeren.

Wat te doen bij een foutmelding?

Raadpleeg de handleiding van het bijbehorende lasapparaat, hoofdstuk 'Foutmeldingen, Storing, Oorzaak, Oplossing', omdat de diagnose op het lasapparaat wordt weergegeven.

Hoe reinig ik de koelgroep?

Koppel het apparaat los, wacht tot de ventilator stopt, verwijder dan de kap en maak het stofvrij met een persluchtpistool. Laat de aansluitingen controleren door gekwalificeerd personeel.

Welke toortsen zijn compatibel?

De koelgroep is compatibel met watergekoelde TIG-toortsen die worden gebruikt op de TIG 220 DC, TIG 300 DC en TIG 220 AC/DC lasapparaten.

Wat is de garantie?

De garantie dekt fabricagefouten gedurende 2 jaar vanaf de aankoopdatum (onderdelen en arbeid), exclusief normale slijtage en verkeerd gebruik.

Kan de koelgroep buiten worden gebruikt?

Ja, de beschermingsgraad IP23 maakt gebruik buitenshuis mogelijk, beschermd tegen stromende regen en niet blootgesteld aan de zon.

Hoe koppel ik de koelgroep los?

Zorg ervoor dat de koelgroep uit is voordat u de inlaat- en uitlaatslangen van de vloeistof van de toorts loskoppelt.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag vlamwerende kleding, isolerende handschoenen, een lasmasker. Raak geen onderdelen onder spanning aan. Koppel los en wacht 2 minuten voordat u het apparaat opent.

GEBRUIKSAANWIJZING WCU 0.5KW A GYS

Voor het gebruik要去en deze instructies gelezen en begrepen worden.

Voer geen wijzigingen of onderhoud aan het apparaatuit die Niet in de handleiding vermeld staan.

Iedere vom van schade of lichamelijk letsel, veroorzaakt door het Niet naleven van de instructies in deze handleiding, kan nicht verhaald worden op de fabrikant van het apparaat.

Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwalificeerd persoon om het apparaat correct te gebruiken.

OMGEVING

Dit apparaat mag enkel gebruikt worden om te階段en en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant Niet aansprakelijk worden gesteld.

De installmente mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende luchtstroom tijdens het gebruik.

Gebruikstemperatuur :

Gebruik tussen -10 en +40^ (+14 en +104^)

Opslag tussen -20 en +55^ (-4 en 131^ ).

Luchtvochtigheid :

Lager of gelijk aan 50% bij 40^ (104^)

Lager of gelijk aan 90% bij 20^ (68^)

Hoogte :

Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING

Bij het lessen worden de individuen bloatgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektron-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrucitie gevaar, en aan lawaai en uitstoting van gassen.

Draag, om uzelf te beschermen gegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.

Draag handschoenen die elektrische en thermische isolatie garanderen.

Soms is het nodig om het lasgebied met brandwerende gordijnen af te schermen gegen stralingen, projectie enwegspattende gloeende deeltjes.

Informeer de personen in het lasgebied om Niet maar de boog of maar gesmolten stukken te staren, en om aangepaste kleding te dragen die voldoende bescherming biedt.

Het is noodzakelijk om een lashelm type «bivakmuts» te dragen, NR10 ofmeer, en om de ogen te beschemen tijdens schoonmaakwerkzaamheden.

Contactlenzen zijn specifiek verboden.

Gebruik een beschemming gegen lawaai als het lasproces een hoger geluidsniveau bereikt dan de toegestane norm. Dezelfde regels gelden voor elke persoon die zich in de laszone bevindt.

Houd uw handen, haar en kleding op afstand van bewegende delen (ventilator).

Verwijder nooit de behuizing van het koelelement :dit onderdeel staat onder spanning, de fabrikant kan nicht verantwoordelijk worden gezogen in geval van een ongeluk.

De elementen die net gelast zijn,zijn heet en hunnen brandwonden veroorzaken bij het aanraken.

Zorg ervoor,ijdens onderhoudswerkzaamheden aan de toorts, dat deze voldoende afgekoeld is en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep要去 aan staanijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt.

Het is belangrijk om, voor vertrek, het werkgebied veilig ache ter te lien, om mensen en goederen te beschemen.

LASDAMPEN EN GAS

Dampen, gassen en stof uitgestoten bij het lessen zijn gevaarlijk voor de gezondheid. Zorg voor goede ventilatie en verse lucht tijdens het lessen. Een lashelm met frisse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is.

Controleer of de zuigkracht efficien is, en verifieer of deze aan de gerlateerde veiligheidsnormen voldoet.

Waarschuwing: bij het lessen inkleine ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het lessen van materielen die bepaalde stoffen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk+zijn. Ontvet de te lessen materialen voor aanvang van de laswerkzaamheden.

De gasflessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehonden worden, in een houder of op een trolley. Het階段en in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE RISICO

Scherm het lasgebied volledig af, brandbare stoffen moeten minimaal op 11 meter afstand geplaatst worden.

Een brandblusinstallatie要去aanwezigijin de buurt van laswerkzaamheden.

Pas op voor projectie van hare onderdelen of vonden, zelfs door kieren.

Deze kuren brand of explosives veroorzaken.

Houd personen, ontvlambare objcten en containers onder druk op veilige en voldoende afstand.

Het lessen in containers of gesloten buizen moet worden vermeden, en als ze open+zijn dan moeten ze ontdaan worden van ieder ontvlambaar product (olie, brandstof, gas residuen....).

Sijpwerkzaamheden mogen nicht worden gericht hier het apparaat ofaar brandbare materialen.

Het elektrische netwerk dat gebruikt worden要去 alsig geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zichs dodelijk ogelukken verroorzaken.

Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektroden...) die onder spanning staan wanner de machine aanstaat. Deze delen zijn aangesloten op het lascircuit.

Koppel het apparaat, voor het te openen, van het spanningsnet af en wacht 2 minuten, totdat alle condensatoren ontladen+zijn.

Raak nooit tegelijktijd de toorts of de elektrodehouser en de massaklem aan.

Zorg ervoor, als de kabels of toortsen beschadigd zijn, dat ze verrangen worden door gekwalificeerde en bevoegde Personen.

De afmeting van deze accessoires moet passend zichn.

Gebruik aktijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

TRANSPORT EN TRANSIT VAN DE MACHINE

Het is wenselijk om de koelgroep af te tappen alvorens.Deze te transporteren.

Til nooit het apparaat boven Personen of dingen.

Respecteer volgende regels :

• Plaats de lasstroombron op een ondergrond met een helling van minder dan 10^ .
  Zorg voor voldoende ruimte om de machine te ventileren en toegang te hebben tot het controle system.
• Het lasapparaat moet gegen slagregens worden beschermd en Niet blootgesteld worden aan zonlicht.
• Niet geschikt voor gebruik in een ruimte waar stroomgeleidend metaalstof aanwezig is.
• Het materiaal heeft een beveiligingsklasse IP23, wat betekent :
• Dat het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter >12.5 mm.
• Dat het beveiligd is tegen regendruppels (60% ten opzichte van een verticale lijn).

Deze apparaten können dus buiten gebruikt worden in overeenstemming met veiligeidsindicatie IP23.

De fabrikant kan nicht verantwoordelijk gesteld worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door nicht correct of gevaarlijk gebruik van dit materiaal.

ONDERHOUD/ADVIES

Het onderhoud mag alleen uitgevoerd worden door gekwalificeerd personeel.

Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht tot de ventilator stilstaat alvorens werkzaamheden aan het apparaat te verrachten. De spanningen binnenin zich Hoog en gevaarlijk.

• De kap regelmatig afnemen en met een blazer stofvrij make. Maak van deze gelegenheid gebruik om met behulp van geisoleerd gereedschap ook de elektrische verbindingen te lately controeren door gekwalificeerd personeel.
• Controller regelmatig de staat van de voedingskabel en de snoeren. Als de voedingskabel of de snoeren beschadigd zijn, moeten deze verwangen worden door de fabrikant, zichn after-sales Dienst of een gelijkwaardig gekwalificeerde technicus, om ieder gevaar te vermijden.
• Laat de ventilatieopening vrij zodat de lucht gemakkelijk kan circuleren.

De koelvloeistof要去idere 12 maanden verrangen worden, om te voorkomen dat het koelvloeistofcircuit van de toorts verstopt raakt. Ieder restant van lekke of residu moet na gebruik in een speciale zuiveringsinstallatie behandeld worden. Het is wenselijk om het product te recylen. Het is verboden het gebruekte product in oppervlaktewater, in een put of in een afwateringsysteme te lozen. De verdunde vloeistof zou niet in rielen gelloosd要去en worden, behalve wanner dit is toegestaan door de plaatsijke autoriteiten.

INSTALLLEREN - GEBRUK VAN HET PRODUCT

Alleen ervaren en door de fabrikant gekwalificeerd personeel kan de installmentie uitvoeren. Verzeker u ervan dat de generator tijdens de installmentie nicht aan het network aangesloten is.

OMSCHRIJVING MATERIAL

De koelgroep is bestemd voor het koelen van watergekoelde toortsen, aangesloten aan uw lasapparaat TIG :

Verenigbaarheid	TIG 220 DC TIG	300 DC TIG 2	20 AC/DC
WCU 0.5 KWA - -	✓
WCU 1 KWA -	✓		✓
WCU 1 KWB - -		✓

Deze apparaten worden direct bestuurd door het lasapparaat, met behulp van twee aangesloten kabels.

De koelgroepen WCU1KWA en WCU1KWB着眼uitgerust :

• met een waterniveau-beveiliging die een minimum vulling verzekert om de groep correct te latent functioneren, maar ook om een goede koeling van de toorts te garanderen.

• met een system om de toorts te beschermen gegen een eventuale verstopping van het water-circuit of een beschadiging van de watertoevoer van de toorts.

De koelgroepen worden automatisch gedetecteerd. In het menu OPTION van het aangesloten lasapparaat kan deze koelgroep geblokkeerd worden. Let op! Sluit de koelgroep Niet aan wanner het TIG lasapparaat aanstaat.

INSTALLATIE EN AANSLUITINGEN

1

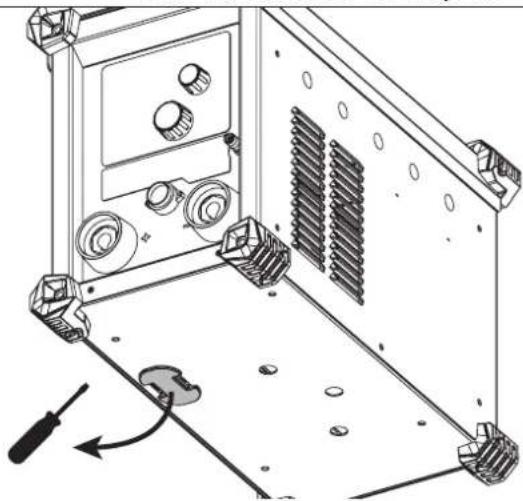

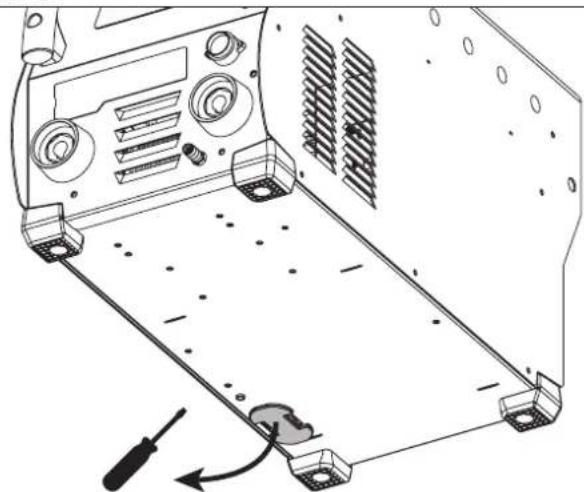

Verwijder het plastic afdekplaatje. Verwijder het plastic afdekplaatje.

2

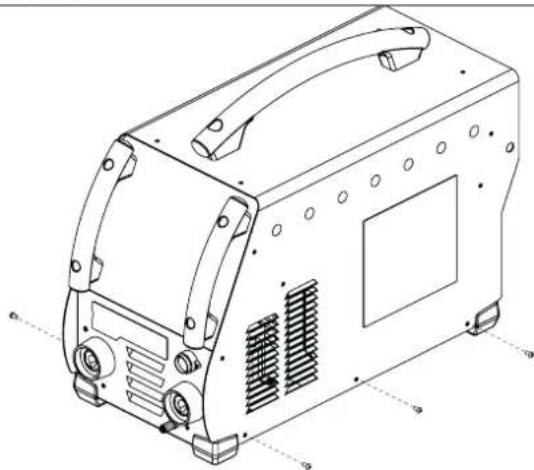

Schroef de twee schroeven op de voorzijde en de twee schroeven op dechterzijde van het apparaat los.

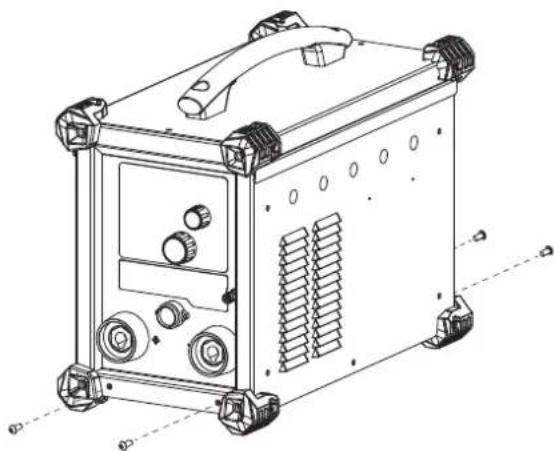

Schroef de drie schroeven aan beiden zichden van het apparaat (6 in totaal) los.

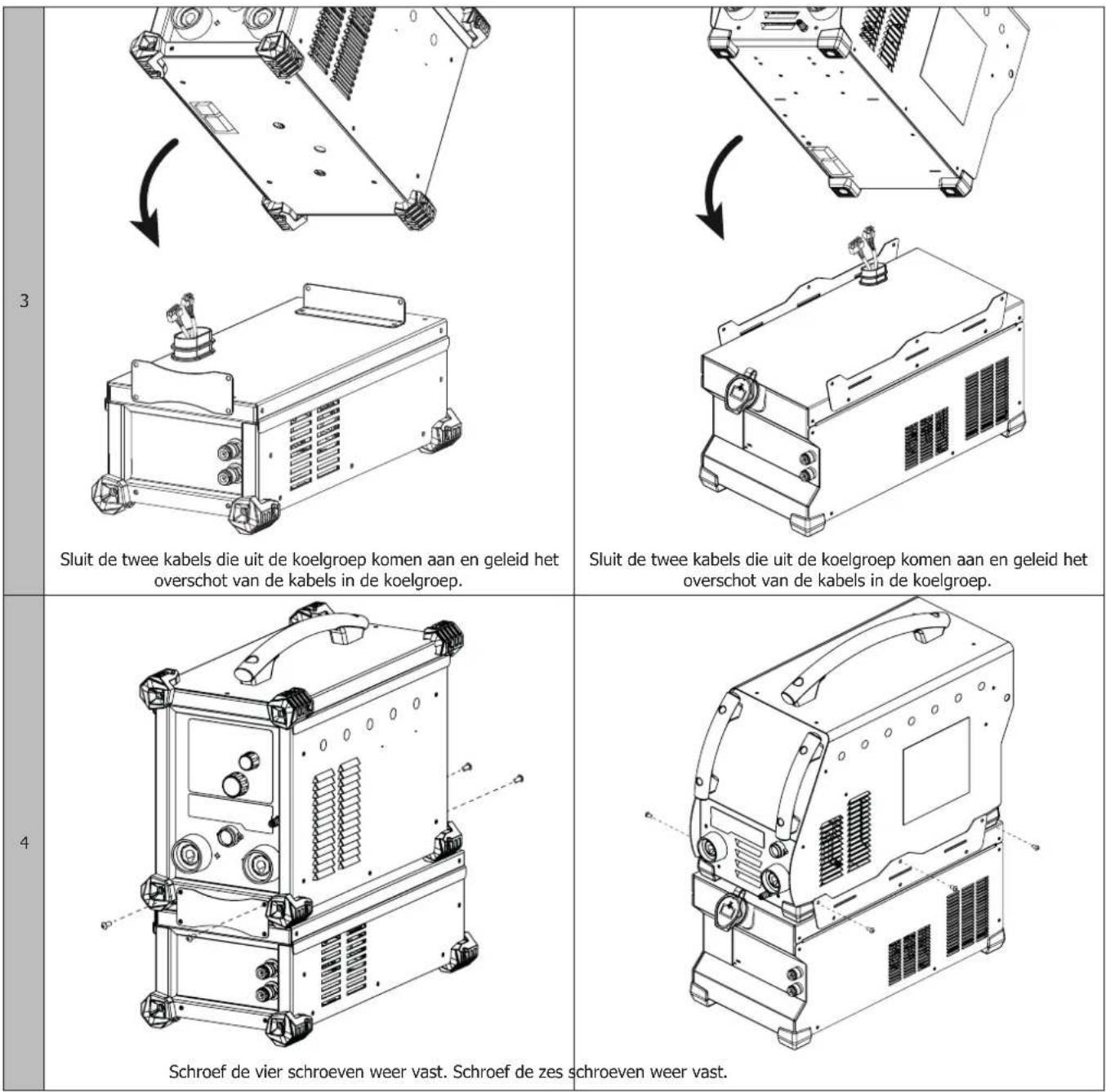

KOELVLOEISTOF

Het reservoir van de koelgroep moet absolut het aanbevolen niveau MAX, aangegeven aan de voorzijde van de koelgroep, en mag nooit onder het MIN niveau komen. Dit za een waarschuwingsmelding geven. De koelvloeistof aanbevolen door fabrikant (ref. 052246), dient als te worden. Het gebruik van andere koelvloeistoffen, met name standard auto-koelvloeistof, kan via een elektrolytische reactie leiden tot ophoping van vaste afzettingen in het circuit van koelsystem, waardoor verslechtering van de koeling en obstructie van het circuit konnen optreden.

Dit aanbevolen MAX nivee is essenteel voor het optimaliseren van de inschakelduur van de aangesloten watergekoelde toorts. iedere vom van schade aan het apparaat, veroorzaakt door het gebruik van een andere dan de aanbevolen valt nicht onder de garantie.

De aanbevolen koelgroep worden automatisch door het TIG apparaat herkend. In het menu OPTION van het lasapparaat kan deze koelgroep geblokkeerd worden.

De gebruiker moet zich ervan verzekeren dat de koelgroep uitgeschakeld is alvorens de slangen van de in- en uitgang van de toorts af te koppelen.

De koelvloeistof is schadelijk en irriteert de ogen, de slijmvliezen en de huid. Warme vloeistof kan brandwonden veroorzaken.

FOUTMELDINGEN, AFWIJKINGEN, OORZAAK, BEHANDELING

Dit materiaal beschicht over een controle systeem, iedere storing wordt direct doorgegeven naar de lasstroombron. Hiermee kan een diagnose gesteld worden van storingen en afwijkingen, met behulp van de handleiding van het aangesloten lasapparaat (hoofdstuk foulmelingen, awijkingen, oorzaak, behandeling).

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, faktur ...).
• Een beschrijving van de storing.
