Producttype	Acculader
Merk	GYS
Model	Gysflash 8.12
Uitgangsspanning	12 V (6 cellen van 2 V)
Laadstroom	8 A
Compatibele batterijtypen	Lood (GEL, AGM, WET, MF, CA, etc.)
Batterijcapaciteit (laden)	15 tot 160 Ah
Batterijcapaciteit (onderhoud)	Tot 240 Ah
Voeding	220-240 V AC, 50-60 Hz
Laadmodi	Laden (14,4 V / 8 A), AGM/Koud (14,7 V), Refresh (15,8 V), Supply (13,6 V / 8 A)
Laadcyclus	8 automatische stappen (analyse, herstel, test, ontzwaveling, snelladen, absorptie, optionele refresh, onderhoud)
Beschermingen	Kortsluiting, omgekeerde polariteit, anti-vonk, thermisch
Temperatuursensor	Geïntegreerd (aanpassing van laadstroom)
Isolatie	Dubbele isolatie (Klasse II)
Normen	Europese richtlijnen, EAC, Britse, Marokkaanse
Garantie	2 jaar (onderdelen en arbeid)
Recycling	Niet bij het huisvuil gooien (gescheiden inzameling)

Veelgestelde vragen - Gysflash 8.12 GYS

Hoe start ik het laden met de Gysflash 8.12?

Sluit eerst de lader aan op de batterij en vervolgens op het stopcontact (220-240 V). Druk op de ▶ knop om de modus te selecteren. Na ongeveer 5 seconden start het laden automatisch. Het OK-lampje knippert wanneer de batterij gereed is en blijft branden wanneer deze volledig is opgeladen.

Welke soorten batterijen kan ik met dit model opladen?

De Gysflash 8.12 is ontworpen voor 12 V loodbatterijen, met name de typen GEL, AGM, WET, MF (Maintenance Free) en CA (Calcium). Het is niet geschikt voor niet-oplaadbare batterijen.

Wat betekent het knipperende ⚠-lampje?

Een knipperend ⚠-lampje geeft een omgekeerde polariteit, een te hoge accuspanning of kortgesloten klemmen aan. Controleer de aansluitingen en zorg ervoor dat de batterij 12 V is.

Wat moet ik doen als het ⚠-lampje continu blijft branden?

Dit betekent dat het laden is mislukt en dat de batterij waarschijnlijk niet te herstellen is. Vervang de batterij en druk op de ▶ knop om het laden te hervatten.

Hoe gebruik ik de Supply-modus (voeding)?

De Supply-modus (13,6 V / 8 A) maakt het mogelijk om de lader te gebruiken als een gestabiliseerde voeding voor demonstratievoertuigen of om een batterij te vervangen zonder het geheugen van het voertuig te verliezen. Het laden wordt continu geregeld zonder tijdslimiet.

Wanneer moet ik de Refresh-optie gebruiken?

De Refresh-optie (15,8 V) wordt aanbevolen voor het reconditioneren van sterk ontladen batterijen. Let op: het kan wat waterverlies veroorzaken; controleer het waterniveau na gebruik. Gebruik het niet op verzegelde batterijen.

Heeft de lader bescherming tegen oververhitting?

Ja, de Gysflash 8.12 is uitgerust met een geïntegreerde temperatuursensor die de laadstroom aanpast om oververhitting van de interne elektronica te voorkomen. Als de omgevingstemperatuur boven 50 °C komt, gaat het ⚠-lampje branden en stopt het laden.

Hoe onderhoud ik de lader?

Het onderhoud beperkt zich tot het controleren van de kabels. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, de klantenservice of een gekwalificeerd persoon om gevaar te voorkomen. Maak de lader niet schoon met vloeistoffen.

Wat is de geschatte laadtijd voor een batterij van 50 Ah?

Voor een batterij van 50 Ah is de laadtijd van 20% tot 80% ongeveer 5 uur met de Gysflash 8.12 (maximale laadstroom 8 A).

Is de Gysflash 8.12 compatibel met moderne voertuigen?

Ja, deze lader is compatibel met de elektronica van voertuigen dankzij de dubbele isolatie en bescherming tegen kortsluiting en omgekeerde polariteit. Het kan veilig worden gebruikt op de meeste auto's.

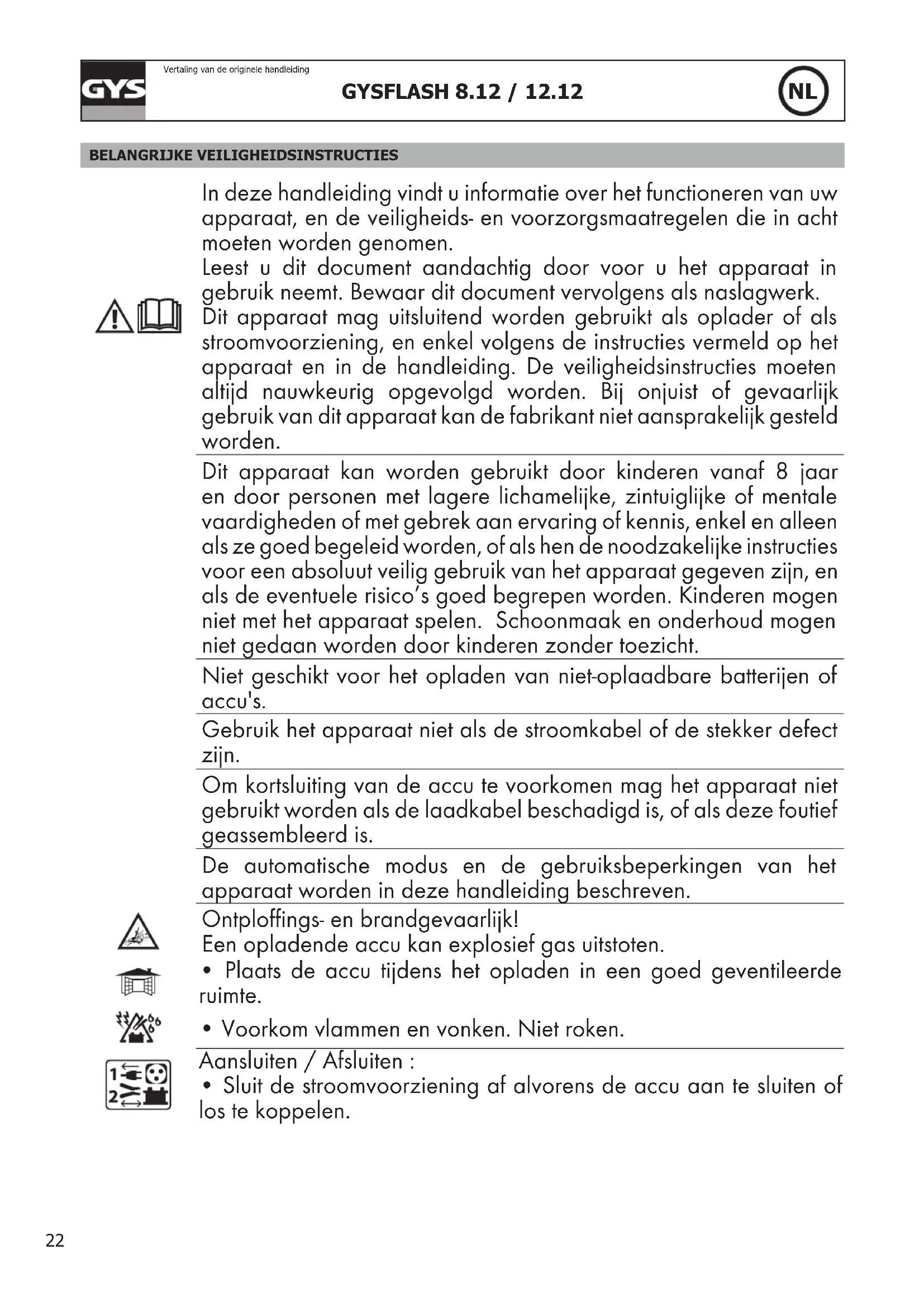

GEBRUIKSAANWIJZING Gysflash 8.12 GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen.

Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document vervolgens als naslagwerk.

Dit apparaat mag uitsluitend worden gebruikt als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. De veiligheidsinstructies moeten altijd nauwkeurig opgevolgd worden. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant niet aansprakelijk gesteld worden.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis, enkel en alleen als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

- Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

- Voorkom vlammen en vonken. Niet roken.

Aansluiten / Afsluiten :

- Sluit de stroomvoorziening af alvorens de accu aan te sluiten of los te koppelen.

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding moet plaats vinden op de chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.
• Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van het chassis los, en pas daarna de connectie met de accu. Respecteer de juiste volgorde.

Aansluiten :

• Apparaat klasse II
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

- Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om ieder gevaar te vermijden.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• De conformiteitsverklaring is te vinden op onze internetsite.
• EAC merk (Euraziatische Economische Gemeenschap).
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_p (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Afvalverwerking :

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De Gysflash is speciaal ontworpen voor het opladen van de meeste loodaccu's, met onderhoud of onderhoudsvrij, die gebruikt worden voor auto's en voor veel andere voertuigen. Dit kunnen verschillende types accu zijn, bijvoorbeeld : GEL (gegeleerde elektrolyt), AGM (geïmpregneerd elektrolyt), WET, MF (Maintenance Free), CA (Calcium)....

De Gysflash 8.12 is geschikt voor het laden van 12V accu's (6 elementen van 2V) van 15Ah tot 160Ah en tot 240 Ah bij druppella-den.

De Gysflash 12.12 is geschikt voor het laden van 12V accu's (6 elementen van 2V) van 20Ah tot 250Ah en tot 330Ah bij druppella-den.

De voedingsmodus (SUPPLY) zorgt voor een compensatielading voor demonstratie voertuigen, en maakt het mogelijk de accu te verwisselen zonder geheugenverlies.

AUTOMATIC TEMP. SENSOR

De Gysflash 12.12 is uitgerust met een speciale functie, die automatisch de uitgaande spanning aanpast op basis van de omgevingstemperatuur. Deze aanpassing wordt gedaan in de Laad modus of de Supply modus, en maakt het mogelijk de accu met grote precisie te laden, afgestemd op de omgevingstemperatuur.

OPSTARTEN

1. Sluit de acculader aan de accu.

2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).

3. Selecteer de modus met de knop . Het opladen start automatisch na ongeveer vijf seconden.

4. Tijdens het opladen geeft het apparaat het laadniveau aan. Als het lampje OK knippert is de accu klaar om de motor op te starten. En wanneer het lampje OK blijft branden is de accu volledig opgeladen.

5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop te drukken..

6. Koppel, na het laadproces, de acculader van de netspanning los. Koppel dan de aansluiting van de accu los.

LAAD MODUS

- Beschrijving van de Modes en Opties :

LAAD modus (14.4V / 8A-12A) :

Modus bestemd voor het laden en druppelladen van 12V lood accu's. Automatische laadcyclus in acht etappes.

AGM

Optie KOUD/AGM of AGM (14.7V) :

Optie die de laadspanning aanpast tot 14.7V voor bepaalde AGM accu's en accu's met doppen. Gysflash 8.12 : deze optie maakt het ook mogelijk te laden bij lage temperaturen (minder dan 5°C).

Optie REFRESH (15.8V) :

Optie waarmee een extra etappe aan de laadcyclus toegevoegd kan worden (etappe 7), om sterk ontladen accu's weer te herstellen.

refresh

⚠ : het wordt aanbevolen deze optie niet te activeren voor het laden van verzegelde accu's.

Advies : Controleer en completeer, indien nodig, het waterpeil van de accu na het opladen met de Refresh functie.

SUPPLY Modus (13.6V / 8A-12A) :

Deze modus maakt het mogelijk om de lader te gebruiken als gestabiliseerde voedingsbron, met een gereguleerde spanning van 13.6V. Deze modus is geschikt voor het opladen van demonstratie voertuigen, maar kan ook gebruikt worden bij het vervangen van een accu, om het geheugen van het voertuig te behouden. Voor deze modus is er geen tijdslimiet.

Wanneer het OK lampje brandt is de spanning correct afgesteld. Als het lampje knippert, betekent dit dat de door de accu verbruikte stroom hoger is dan de maximale stroom die geleverd kan worden door de lader (8A of 12A) en dat de accu waarschijnlijk op termijn leeg zal raken.

- Laadcurve :

De GYSFLASH 8.12 en 12.12 hebben een geëvolueerde laadcurve in acht etappes, die de maximale prestaties van uw accu garanderen.

Etappe 1 : AnalyseAnalyse van de staat van de accu (laadniveau, ompoling,verkeerde accu aangesloten...)	Etappe 5 : Opladen (8A-12A)Snel opladen met maximale stroom, voor het bereiken van 80%van het laadniveau.
Etappe 2 : Herstel (3A-4A)Algoritme van het herstel van de beschadigde elementenals gevolg van een diepe ontlading.	Etappe 6 : Absorptie (14.4V of 14.7V met optie /AGM)Opladen met constante spanning, om de accu 100% op te laden.
Etappe 3 : TestTest gesulfateerde accu.	Etappe 7 : Refresh (optie 15.8V)Als voor de Refresh optie is gekozen, zal de acculader extra stroominjecteren, en gas creëren dat het mogelijk maakt de elektrolytte mengen en zo de cellen van de accu te herstellen. Tijdens dezefase kan de accu een beetje water verliezen.
Etappe 4 : Desulfatie (15.8V)Algoritme desulfatie van de accu.	Etappe 8 : Druppellaadfunctie (13.6V)Handhaving van het maximum laadniveau van de accu.

• Geschatte laadtijd	GYSFLASH 8.12			GYSFLASH 12.12
Capaciteit van de accu 20Ah 50Ah 100Ah	160Ah	20Ah 50Ah 100Ah	160Ah 250Ah
Laadtijd 20% >>> 80% 2h 5h 9h 14h 1h	3h 5h	9h 13h

- Beschermingen :

De GYSFLASH 8.12 en 12.12 hebben een reeks beveiligingen die het apparaat beschermen tegen kortsluiting en polariteitswisseling. Het apparaat beschikt over een systeem dat vonkvorming bij het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met de elektronica van auto's.

Uw Gysflash is uitgerust met een ingebouwde temperatuur sensor, die het apparaat in staat stelt om de laadstroom aan te passen, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen	Oorzaken	Oplossingen
1	Het lampje knippert.	OmpolingTe hoge accu-spanningKortsluiting klemmen	Controleer of de klemmen goed aangesloten zijn.Controleer of de accu echt een 12V accu is.
2	Het lampje brandt.	Opladen mislukt, accu beschadigd.	Verwissel de accu en druk op om het opladen weer te starten.
3	Het lampje blijft branden zelfs na een druk op de knop .	Thermische fout.	Te hoge omgevingstemperatuur ( >50^ ), ventileer het vertrek en laat de oplader afkoelen.
4	Het lampje knippert.	Acculader op stand by.	Druk op de knop of sluit een accu op de acculader aan om uit de standby modus te komen.
5	Het lampje blijft branden.	Opladen onderbroken door op de knop te drukken.	Druk opnieuw op , om het laden opnieuw te starten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
