Tipo de producto	Cargador de baterías
Marca	GYS
Modelo	Gysflash 8.12
Tensión de salida	12 V (6 elementos de 2 V)
Corriente de carga	8 A
Tipos de baterías compatibles	Plomo (GEL, AGM, WET, MF, CA, etc.)
Capacidad de batería (carga)	15 a 160 Ah
Capacidad de batería (mantenimiento)	Hasta 240 Ah
Alimentación eléctrica	220-240 V AC, 50-60 Hz
Modos de carga	Carga (14,4 V / 8 A), AGM/Frío (14,7 V), Refresh (15,8 V), Supply (13,6 V / 8 A)
Ciclo de carga	8 etapas automáticas (análisis, recuperación, prueba, desulfatación, carga rápida, absorción, refresh opcional, mantenimiento)
Protecciones	Cortocircuito, inversión de polaridad, anti-chispa, térmica
Sensor de temperatura	Integrado (adaptación de la corriente de carga)
Aislamiento	Doble aislamiento (Clase II)
Normas	Directivas europeas, EAC, británicas, marroquíes
Garantía	2 años (piezas y mano de obra)
Reciclaje	No tirar a la basura doméstica (recogida selectiva)

Preguntas frecuentes - Gysflash 8.12 GYS

¿Cómo iniciar la carga con el Gysflash 8.12?

Conecte primero el cargador a la batería, luego al enchufe de red (220-240 V). Pulse el botón ▶ para seleccionar el modo. Después de unos 5 segundos, la carga se inicia automáticamente. El piloto OK parpadea cuando la batería está lista y permanece encendido cuando está completamente cargada.

¿Qué tipos de baterías puedo cargar con este modelo?

El Gysflash 8.12 está diseñado para baterías de plomo de 12 V, especialmente los tipos GEL, AGM, WET, MF (Maintenance Free) y CA (Calcio). No es adecuado para pilas no recargables.

¿Qué significa el piloto ⚠ parpadeante?

Un piloto ⚠ parpadeante indica una inversión de polaridad, una tensión de batería demasiado alta o pinzas en cortocircuito. Verifique las conexiones y asegúrese de que la batería sea de 12 V.

¿Qué hacer si el piloto ⚠ permanece encendido continuamente?

Esto significa que la carga ha fallado y que la batería probablemente es no recuperable. Reemplace la batería y pulse el botón ▶ para reiniciar una carga.

¿Cómo usar el modo Supply (alimentación)?

El modo Supply (13,6 V / 8 A) permite usar el cargador como una fuente de alimentación estabilizada para vehículos de demostración o para cambiar una batería sin perder la memoria del vehículo. La carga se regula de forma continua sin límite de tiempo.

¿Cuándo debo usar la opción Refresh?

La opción Refresh (15,8 V) se recomienda para reacondicionar baterías fuertemente descargadas. Atención: puede hacer perder un poco de agua; verifique el nivel de agua después de su uso. Evite usarla en baterías selladas.

¿El cargador dispone de protección contra el sobrecalentamiento?

Sí, el Gysflash 8.12 está equipado con un sensor de temperatura integrado que adapta la corriente de carga para evitar cualquier sobrecalentamiento de la electrónica interna. Si la temperatura ambiente supera los 50 °C, el piloto ⚠ se enciende y la carga se detiene.

¿Cómo mantener el cargador?

El mantenimiento se limita a verificar el estado de los cables. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona calificada para evitar cualquier peligro. No limpie el cargador con líquidos.

¿Cuál es la duración estimada de carga para una batería de 50 Ah?

Para una batería de 50 Ah, el tiempo de carga del 20 % al 80 % es de aproximadamente 5 horas con el Gysflash 8.12 (corriente de carga máxima de 8 A).

¿El Gysflash 8.12 es compatible con los vehículos modernos?

Sí, este cargador es compatible con la electrónica de los vehículos gracias a su doble aislamiento y sus protecciones contra cortocircuitos e inversiones de polaridad. Se puede usar sin riesgo en la mayoría de los coches.

MANUAL DE USUARIO Gysflash 8.12 GYS

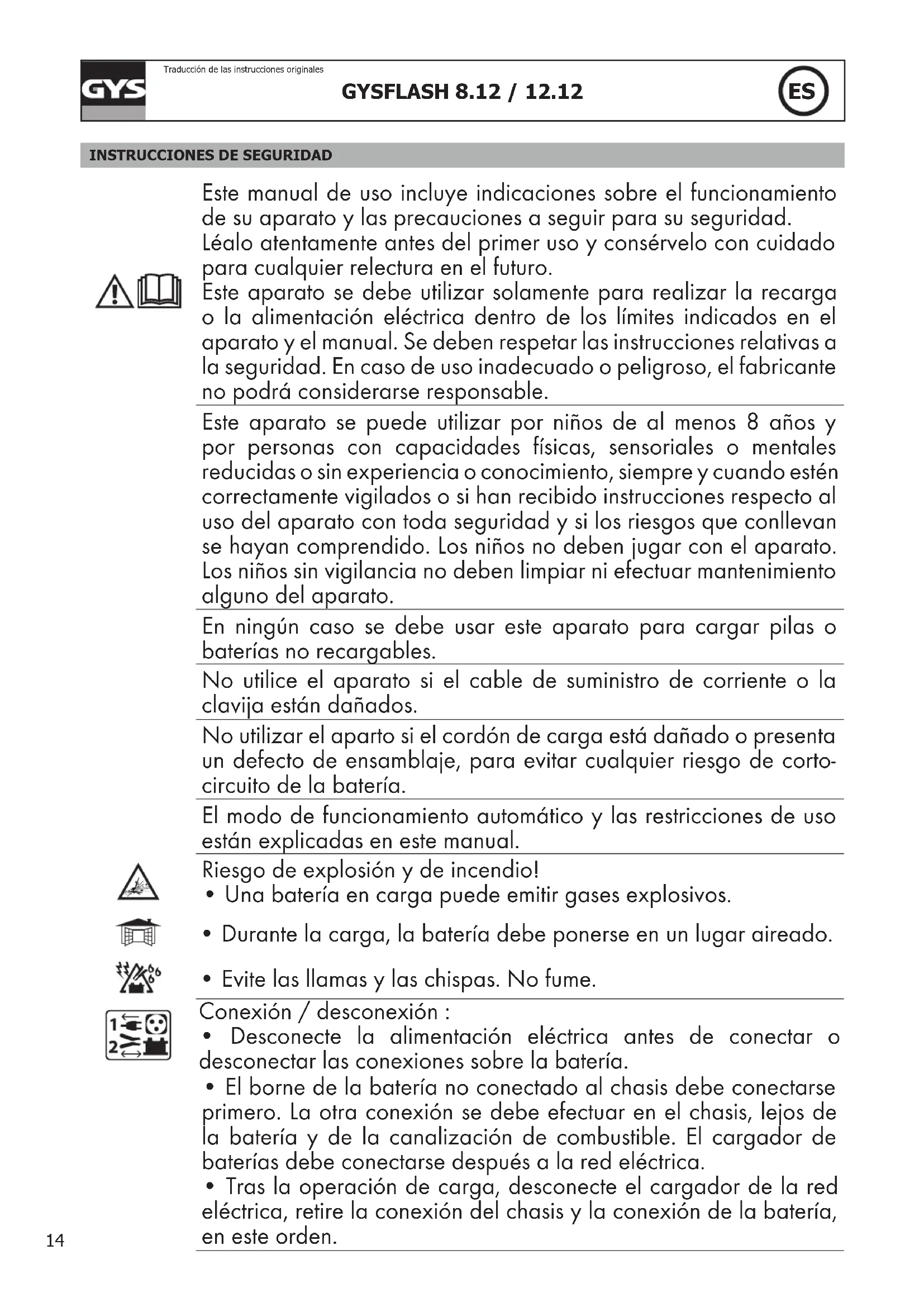

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad.

Léalo atentamente antes del primer uso y consérvelo con cuidado para cualquier relectura en el futuro.

Este aparato se debe utilizar solamente para realizar la recarga o la alimentación eléctrica dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni efectuar mantenimiento alguno del aparato.

En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.

No utilice el aparato si el cable de suministro de corriente o la clavija están dañados.

No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de cortocircuito de la batería.

El modo de funcionamiento automático y las restricciones de uso están explicadas en este manual.

Riesgo de explosión y de incendio!

• Una batería en carga puede emitir gases explosivos.
• Durante la carga, la batería debe ponerse en un lugar aireado.
• Evite las llamas y las chispas. No fume.

- Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.

- El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de baterías debe conectarse después a la red eléctrica.

- Tras la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.

Conexión eléctrica :

• Aparato de clase II
• La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.

Mantenimiento:

- Si se daña el cable de alimentación, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona cualificada, para evitar todo peligro.

Normativa:

• Aparato conforme a las directivas europeas.
• La declaración de conformidad está disponible en nuestra página Web.
• Marca de conformidad EAC (Comunidad económica Euroasiática)

- Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).

- Equipamiento conforme a las normas marroquíes.

- La declaración de conformidad C_p (CMIM) está disponible en nuestra página web (ver página de portada).

Desecho :

- Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

DESCRIPCIÓN GENERAL

Su GYSFLASH 7.12 ha sido especialmente diseñado para recargar la mayoría de baterías al plomo con o sin mantenimiento, utilizadas de forma corriente en los automóviles y otros vehículos. Las baterías pueden ser de varios tipos, por ejemplo: GEL (electrolito gelificado), AGM (electrolito impregnado), WET, MF (Libre de mantenimiento), CA (Calcio)...

El Gysflash 8.12 está adaptado para la carga de baterías al plomo de 12V (6 elementos de 2V) de 15Ah a 160Ah y hasta 240Ah para el mantenimiento de carga.

El Gysflash 12.12 está adaptado para la carga de baterías al plomo de 12V (6 elementos de 2V) de 20Ah à 250Ah y hasta 330Ah para el mantenimiento de carga.

El modo alimentación (SUPPLY) asegura una compensación de corriente para vehículos de demostración y permite un cambio de batería sin pérdida de la memoria del vehículo.

AUTOMATIC TEMP. SENSOR

El GYSFLASH 12.12 posee una función específica que adapta automáticamente la tensión de salida en función de la temperatura ambiente. Este ajuste se hace en modo Carga o modo Supply, lo cual permite tener una recarga muy precisa adaptada a la temperatura ambiente.

PUESTA EN MARCHA

1. Conecte el cargador a la batería.
2. Conecte el cargador sobre la toma de corriente (red monofásica 220-240Vac 50-60Hz).
3. Seleccione el modo presionando sobre el botón ▶. Tras aproximadamente cinco segundos, la carga se inicia automáticamente.

4. Durante la carga, el aparato indica el estado de avance de esta. Cuando el indicador OK parpadea, la batería está lista para arrancar el motor. Y cuando el indicador OK sigue encendido, la batería está completamente cargada.

5. La carga se puede interrumpir en todo momento desconectando el aparato de la red eléctrica o presionando el botón

6. Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.

MODOS DE CARGA

- Descripción de los modos y de las opciones:

Modo CARGA (14.4V / 8A-12A) :

Modo destinado a la carga y al mantenimiento de carga de baterías al plomo de 12V. Ciclo de carga automático en ocho etapas.

Opción FRIO/AGM o AGM (14.7V) :

Opción que modifica la tensión de carga a 14.7V para la carga de baterías AGM y baterías con tapones. En el caso del GYSFLASH 8.12, esta opción permite igualmente la carga en ambientes frios (menos de 5°C).

Opción REFRESH (15.8V) :

Opción que permite añadir una etapa adicional (etapa 7) al ciclo de carga para reacondicionar baterías que se han descargado mucho.

! : Se recomienda no activar esta opción para la carga de baterías selladas.

Consejo: Compruebe y complete, si es necesario, el nivel de agua de la batería tras una carga con Refresh.

Modo SUPPLY (13.6V / 8A-12A) :

Modo que permite el uso del cargador como una alimentación eléctrica estabilizada cuya tensión está regulada a 13.6V. Este modo está destinado a la alimentación de vehículos de demostración y se puede usar para realizar un reemplazo de batería conservando la memoria del vehículo. Para este modo, no hay límite de tiempo.

Cuando el indicador OK está encendido, la tensión está correctamente regulada. Si el indicador parpadea, esto significa que la corriente consumida sobre la batería es superior a la corriente máxima del cargador (8A o 12A) y que la batería puede descargarse con el tiempo.

- Curva de carga :

Los GYSFLASH 8.12 y 12.12 utilizan una curva de carga evolucionada de ocho etapas que garantiza el rendimiento óptimo de su batería.

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta...)

Etapa ② : Recuperación (3A-4A)

Algoritmo de recuperación de los elementos dañados tras una descarga profunda y prolongada.

Etapa ③ : Test

Test de batería sulfatada.

Etapa 4 : Desulfatación (15.8V)

Algoritmo de desulfatación de la batería.

Etapa 5: Carga (8A-12A)

Carga rápida con corriente máxima que permite llegar al 80% del nivel de carga.

Etapa 6: Absorción (14.4V o 14.7V en opción ✉/AGM)

Carga con voltaje constante para llevar el nivel de carga a 100%.

Etapa 7: Refresh (opción 15.8V)

Si la opción Refresh se selecciona, el cargador inyectará una corriente suplementaria para crear gas, lo cual permitirá mezclar el electrolito y reacondicionar las celdas de la batería. Durante esta fase, la batería puede perder un poco de agua.

Etapa 8: Mantenimiento de carga (13.6V)

Mantenimiento del nivel de carga de la batería a su máximo nivel.

• Tiempo de carga estimada	GYSFLASH 8.12				GYSFLASH 12.12
Capacidad de la batería 20Ah 50Ah 100Ah	160Ah	20Ah 50Ah	100Ah	160Ah	250Ah
Tiempo de carga 20% >>> 80% 2h 5h	9h 14h	1h 3h 5h	9h 13h

- Protecciones:

Los GYSFLASH 8.12 y 12.12 poseen un conjunto de dispositivos que les protegen contra los cortocircuitos y la inversión de polaridad. Disponen de un sistema anti chispas que evita las chispas cuando se conecta el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.

Su GYSFLASH está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga para evitar cualquier sobrecalentamiento de la electrónica interna.

ANOMALÍAS, CAUSAS Y SOLUCIONES

	Anomalías Causas	Soluciones
1	El indicador ▲ parpadea.	Inversión de polaridadVoltaje de batería demasiado elevadoPinzas en cortocircuito	Compruebe que las pinzas estén bien conectadas.Compruebe que su batería sea de 12V.
2	El indicador ▲ está encendido.	Fallo en la carga, batería no recuperable.	Cambiar de batería y presione sobre ▶ para reiniciar una carga.
3	El indicador ▲ sigue encendido incluso tras presionar el botón ▶.	Fallo térmico.	Temperatura ambiente demasiado elevada (>50°C), airear el local y dejar que el cargador se enfrie.
4	El indicador ▼ parpadea.	Cargador en espera (standby).	Presione de nuevo sobre ▶ o conecte una batería al cargador para salir del modo de espera (standby).
5	El indicador ▼ sigue encendido.	Carga interrumpida presionando sobre el botón ▶.	Presione de nuevo sobre ▶ para reiniciar la carga.

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte
• El desgaste normal de las piezas (cables, pinzas...)
• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo...)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justificativo de compra con fecha (recibo, factura...)
• Una nota explicativa del fallo

ПРАВИЛА БЕЗОПАСНОСТИ

- una nota esplicativa del guasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TECHNISCHE TABEL / TABELLA ТЕCNICA

		Gysflash 8.12 Gysflash 12.12
Référence modèleReferenceArt.-Nr. des ModellsReferencia del modelo	Артикул моделиReferentie modelRiferimento modello	029385029545 (UK)	029392029552 (UK)
Tension d'alimentation assignéeRated power supply voltageNetzspannungTensión de red asignada	Номинальное напряжение питанияNominale voedingsspanningTensione di alimentazione nominale	~ 220-240 VAC50 / 60 Hz
Puissance assignéeRated powerNetzleistungPotencia asignada	Номинальная мощностьNominale vermogenPotenza nominale	130W 195W
Tensions de sortie assignéesRated output voltageAusgangsspannungTensiones de salida asignadas	Номинальные выходные напряженияUitgaande nominale spanningTensione di uscita nominale	12 VDC
Courant de sortie assignéeRated output currentAusgangsstromCorriente de salida asignada	Номинальный выходной токUitgaande nominale spanningCorrente di uscita nominale	8A 12A
Capacité assignée de batterieRated battery capacityBatterie-KapazitätCapacidad asignada de batería	Номинальная емкость батареиNominale accu capaciteitCapacità nominale della batteria	15 – 160Ah(max. 240Ah)	20 – 250Ah(max. 330Ah)
Consommation batteries au reposBattery consumption when idleVerbrauch im RuhezustandConsumo de baterías en reposo	Потребление АКБ в нерабочем состоянииAccu verbruik in ruststandConsumo batterie in riposo	< 0.5mA
OndulationRippleWelligkeitOndulación	КолебаниеGolvingOndulazione	< 150mV rms < 100mV rms
Courbe de chargeCharging curveLadekennlinieCurva de carga	Кривая зарядкиLaadcurveCurva di carica	IUoU
Température de fonctionnementOperating temperatureBetriebstemperaturTemperatura de funcionamiento	Рабочая температураWerktemperatuurTemperatura di funzionamento	-20°C – +50°C
Température de stockageStorage temperatureLagertemperaturTemperatura de almacenado	Температура храненияOpslagtemperatuurTemperatura di stoccaggio	-20°C – +80°C
Indice de protectionProtection ratingSchutzartÍndice de protección	Степень защитыBeschermingsklasseGrado di protezione	IP65
Classe de protectionProtection classSchutzklasseClase de protección	Класс защитыBeschermingsklasseClasse di protezione	Class II
Niveau de bruitNoise levelStörpegelNivel de ruido	Уровень шумаGeluidsniveauLivello di rumore	< 50dB
PoidsWeightGewichtPeso	BecGewichtPeso	0.79 Kg 1.1 Kg
Dimensions (L x H x P)Dimensions (L x H x D)Abemssungen (L x H x T)Dimensiones (L x A x A)	Размеры (Д x В x Ш)Afmetingen (L x H x B)Dimensioni (L x H x D)	190 x 100 x 52 mm 211 x 111 x 56.5 mm
NormesStandardsNormenNormas	НормыNormenNorme	EN 60335-1EN 60335-2-29EN 62233CEI EN 60529EN 50581EN 55014-1EN 55014-2CEI 61000-3-2CEI 61000-3-3

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / VOORS-TUK / TASTIERA DI COMMANDO
