Producttype	Automatische acculader
Merk	GYS
Model	Gysflash 9.24
Laadspanningen	6V (7.3V/9A), 12V (14.6V/9A), 24V (29.2V/6A)
Laadstroom	9 A (6V/12V), 6 A (24V)
Compatibele batterijtypes	Loodzuur: GEL, AGM, WET, MF, Calcium (6V, 12V, 24V)
Accucapaciteit (laden)	6V/12V : 18-220 Ah, 24V : 15-125 Ah
Accucapaciteit (onderhoud)	6V/12V: tot 300 Ah, 24V: tot 170 Ah
Voeding	220-240 V AC, 50-60 Hz, eenfase
Aantal laadstappen	8 stappen (Analyse, Herstel, Test, Ontzwaveling, Laden, Absorptie, Optioneel Refresh, Onderhoud)
REFRESH-modus	Reconditionering van diep ontladen accu's (optioneel)
Temperatuursensor	Ja, automatische aanpassing van de uitgangsspanning op basis van omgevingstemperatuur
Beveiligingen	Kortsluiting, omgekeerde polariteit, vonkpreventie, dubbele isolatie, thermisch
LED-indicatoren	Voortgangs- en OK-lampjes (laden voltooid)
Elektrische klasse	Klasse II (dubbele isolatie)
Normen	CE, EAC, UKCA, CMIM (Marokko)
Gebruik	Binnen, vermijd warmtebronnen, temperaturen >60°C
Onderhoud	Uitschakelen voor reiniging, droge doek, geen oplosmiddelen
Kabelvervanging	Alleen door fabrikant, service of gekwalificeerd persoon
Garantie	2 jaar (onderdelen en arbeid), transport niet inbegrepen

Veelgestelde vragen - Gysflash 9.24 GYS

Welke soorten accu's kan ik opladen met de Gysflash 9.24?

Deze lader is ontworpen voor loodzuuraccu's van het type GEL, AGM, WET, MF (onderhoudsvrij) en Calcium (CA), in 6V, 12V of 24V. Het is niet geschikt voor lithium- of niet-oplaadbare accu's.

Hoe start ik het laden?

Sluit eerst de lader aan op de accu (let op de polariteit), daarna op het stopcontact. Selecteer de modus (6V, 12V of 24V) door op de knop te drukken. Het laden start automatisch na 5 seconden.

Wat betekent het OK-lampje dat brandt?

Het continu brandende OK-lampje geeft aan dat de accu volledig is opgeladen. Als het knippert, is de accu klaar om de motor te starten, maar nog niet 100%.

Kan ik de REFRESH-modus op alle accu's gebruiken?

De REFRESH-modus (reconditionering) wordt aanbevolen voor sterk ontladen accu's. Het wordt afgeraden op verzegelde (onderhoudsvrije) accu's, omdat het waterverlies kan veroorzaken. Controleer het elektrolytniveau na gebruik.

Wat te doen als het rode lampje knippert?

Een knipperend lampje duidt op omgekeerde polariteit, een te hoge accuspanning of kortsluiting. Controleer de aansluitingen van de klemmen en of de modus overeenkomt met de accuspanning.

Wordt de lader normaal warm?

Ja, matige warmte is normaal. De lader is uitgerust met een temperatuursensor die de stroom aanpast om oververhitting te voorkomen. Als de omgevingstemperatuur boven 60°C stijgt, kan een thermische beveiliging worden geactiveerd (rood lampje brandt continu). Laat hem afkoelen in een goed geventileerde ruimte.

Kan ik de lader permanent aangesloten laten?

Ja, de onderhoudslaadmodus (stap 8) houdt de accu op volle lading zonder risico op overladen. Het kan voor onbepaalde tijd aangesloten blijven voor recreatieve of opslagaccu's.

Wat is de typische laadtijd?

De laadtijd van 20% naar 80% hangt af van de capaciteit. Voorbeelden: 20 Ah: 1u30, 60 Ah: 4u, 120 Ah: 8u (bij 9A). Voor volledig laden, reken ongeveer 2 tot 3 uur extra.

Hoe onderhoud ik de lader?

Koppel altijd de stekker los voor reiniging. Gebruik een droge doek voor de oppervlakken. Gebruik nooit oplosmiddelen of agressieve producten. Beschadigde kabels moeten door een professional worden vervangen.

Wat te doen als het apparaat niet start?

Controleer of de accu is aangesloten en de modus correct is geselecteerd. De lader kan in slaapstand staan: druk op de knop om hem te activeren. Als het rode lampje blijft branden, kan er sprake zijn van een thermische of interne storing.

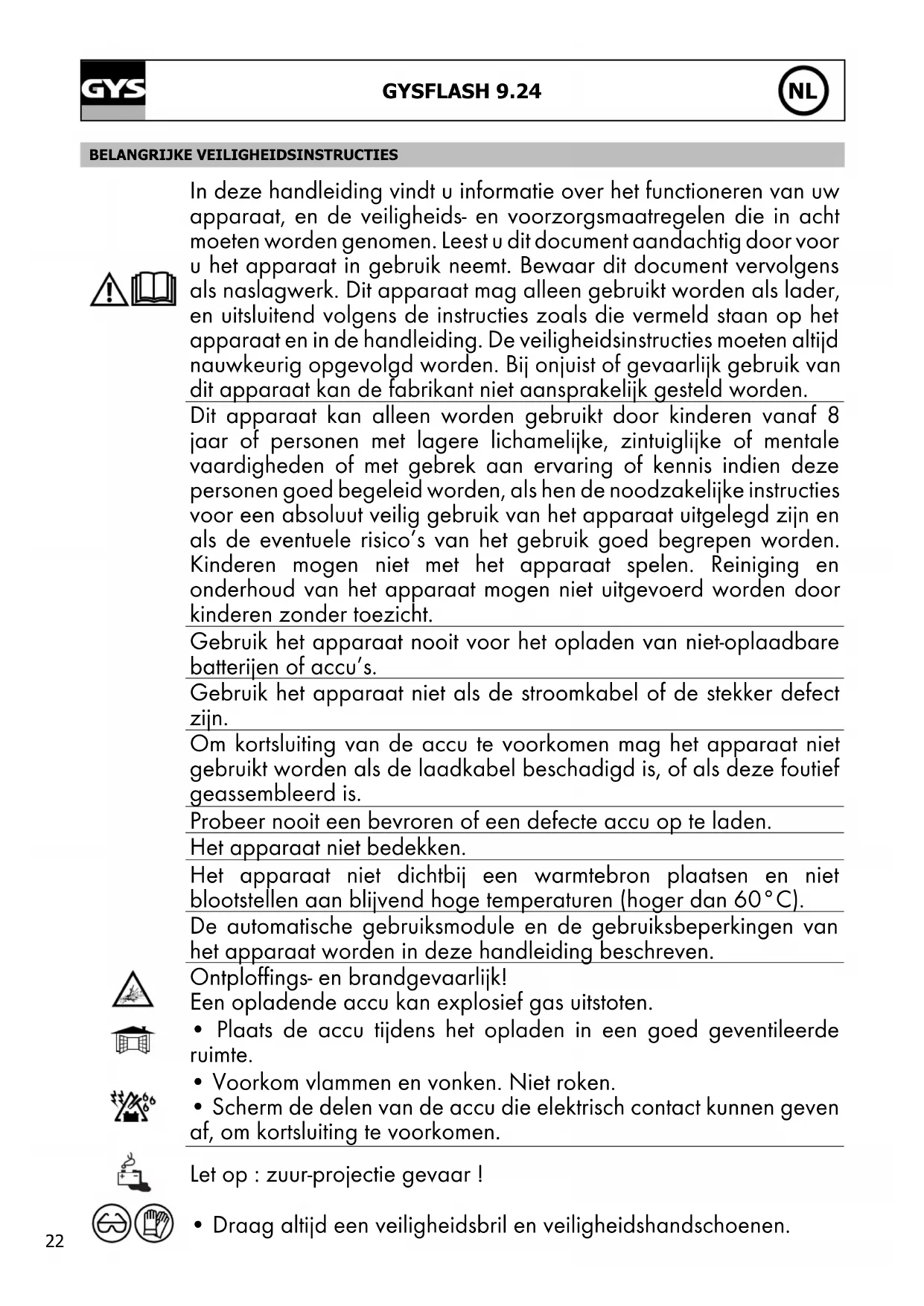

GEBRUIKSAANWIJZING Gysflash 9.24 GYS

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht要去en worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document verwolgens als naslagwerk. Dit apparaat mag alleen gebruikt worden als lader, en uitsluitend volgens de instructies zoals die vermeld staan op het apparaat en in de handleiding. De veiligheidsinstrumenties要去en altijd nauwkeurig opgevolgd worden. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant Niet aansprakelijk gesteld worden.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 waar of Personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis indien deze Personen goed begeleid worden, als hen deoodzakelijkke instructies voor een absolutveilig gebruik van het apparaat uitgelegd zich en als de eventuele risico's van het gebruik goed begren spoken. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen Niet uitgevoerd worden door kinderen zonder toezicht.

Gebruik het apparaat nooit voor het opladen van nicht-opplaadbare batterijen of accu's.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect়ন.

Om kortsluiting van de accu te voorkomen mag het apparaat nicht gebruikt worden als de laadkabel beschadigd is, of als deze foufief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat nicht bedekken.

Het apparaat nicht dicht bij een warmtebron plaatsen en nicht bloootstellen aan blijvend hoge temperatures (hoger dan 60^ ).

De automatische gebruiksmodule en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitsoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
  Voorkom vlammen en vonden. Niet roken.
• Scherm de delen van de accu die elektrisch contact können geben af, om kortsluiting te voorkomen.

Let op: zuur-projectie gevaar!

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact : spoel meteen af met water en raadpleeg onmiddelijk een arts.

Aansluten / Afkoppelen :

• Schakel de stroomvoorziening uit voordat u de accu aansluit of loskoppelt.
• De accuklem die nicht met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moetplaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De accelader要去ervolgens op het stroomnet aangesloten worden.
• Koppel, na het beeindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting die op het chassis is aangesloten los, en pas daarna de verbinding met de accu. Respecteer altoj de juiste volgorde.

Aansluten :

• Klasse 2 toestel
• De aansluiting op de netspanning要去 conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze verrangen te worden door de fabrikant, zich reparatie dienst of een gekwalificeerde technicus, om gevaar te vermijden.

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.

• Waarschuwing! Haal altijd de stekker uith het stopcontact alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Richtlijnen :

Apparaat voldoet aan de Europese richtlijnen.
- Het certificaat van overeenstemming is te vinden op unsere internet site.
- Merkteken conform EAC (Euraziatische Economische Gemeenschap)
- Material conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).
- Dit materiaal voldoet aan de Marokkaanse normen.
- De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

ALGEMENE BESCHRIJVING

Uw Gysflash is special ontworpen voor het opladen van de meeste loodaccu's, met onderhoud of onderhoudsvrij, die gebruikt worden in auto's en in veel andere voertuigen. Dit kannen verschillende soorten accu's+zijn, bijvoorbeeld GEL (gegeleerd elektrolyt), AGM (geimpregneerde elektrolyt), WET, MF (Maintenance Free), CA (Calcium)...

De GYSFLASH 9.24 is uitermate geschikt voor het laden van :

• 6V accu's (3 elementen van 2V) van 18 Ah tot 220 Ah en tot 300 Ah voor het druppel-laden,
• 12V accu's (6 elementen van 2V) van 18 Ah tot 220 Ah en tot 300 Ah voor het druppel-laden,
• 24V accu's (12 elementen van 2V) van 15 Ah tot 125 Ah en tot 170 Ah voor het druppel-laden.:

AUTOMATIC TEMP.SENSOR

De GYSFLASH 9.24 is uitgerust met een functie die automatisch de uitgangsspanning aanpast aan de omgevingstemperatuur. Deze instelling maakt het möglichk de accu heel precies op te laden, afgestemd op de omgevingstemperatuur.

OPSTARTEN

1. Sluit de acculader aan op de accu.
2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).
3. Selecteer de modus door op knop te drukken. Het opladen start automatisch, na ongeveer vijf seconden.
4. Tijdens het opladen geeft het apparaat het laadiveau aan. Als het lampje OK knippert is de accu maar om de motor op te starten. En wanner het lampje OK blijft branden is de accu volledig opgeladen.
5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop te drukken.
6. Koppel, na afloop van het laadproces, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen van de accu los.

LAAD MODUS

• Beschrijving Modes en Opties :

Modus LADEN 6V (7.3V/9A) :

Modus bestemd voor het laden en druppel-laden van 6V lood-accu's. Automatische laadcyclus in acht stappen.

Modus LADEN 12V (14.6V/9A) :

Modus bestemd voor het laden en druppel-laden van 12V lood accu's. Automatische laadcyclus in acht stappen.

Modus LADEN 24V (29.2V/6A) :

Modus bestemd voor het laden en druppel-laden van 24V loodaccu's. Automatische laadcyclus in acht stappen.

Optie REFRESH :

Optie waarmee een extra stap (stap 7) aan de laadcclus kan worden toegevoegd om diep ontladen accu's wee ter herstellen.

A: het worden aanbevolen om deze functie Niet te gebruiken voor het opladen van verzegelde accu's.

Advies: Controller en vul zo nodig het waterniveau van de accu bij na het opladen met de Refresh optie.

- Laadcurve :

De GYSFLASH 9.24 gekrukt een geveuleerde laadcurve in acht stappen, die de maximale prestaties van uw accu garandeert.

Stap 1: Analyse Analyse van de staat van de accu (laadiveau, ompoling, verkeerde accu aangesloten...)	Stap 5: Laden (6V/12V/6A) 24V Snel opladen met maximale stroom waarmee 80% van het laad-niveau bereikt worden.
Stap 2: Herstel (6V/12V 3A) 24V Algoritme van het herstel van de beschadigde elementen als gevolg van een diepe ontlading.	Stap 6: Absorptie (6V/V / 142V/ 29.2V/24V Laden met constante spanning, om de accu 100% op te laden.
Stap 3: Test Test gesulfateerde accu.	Stap 7: Refresh (optie 6V 7.9V / 12V 8V / 3125V Als voor de Refresh optie is gekozen, zal de acculader extra stroom afgeven en zo een gas creëren dat het möglichk maakt de elektrólyt teMMC en de cellen van de accu te herstellen. Tijdens.Deze fase kan de accu een beetje water verliezen.
Stap 4: Desulfatie (6V/V / 132V / 31.6V/24V Algoritme desulfatie van de accu.	Stap 8: Druppel-laden (6V/V / 132V/ 27.2V/24V Handhaft het maximale laadniveau van de accu.

● Geschatte laadtijd	6V 12V					24V
	9A					6A
Capaciteit van de accu 20Ah 60Ah 120Ah 180Ah 220Ah 20Ah 50Ah 125Ah
Oplaadtijd 20% >> 80% 1h30 4h 8h	12h 15h	2h	5h	13h

- Beveiligungen :

De GYSFLASH 9.24 beschicht over een reeks beviegingen die het apparaat beschermen gegen kortsluiting en polari-teitsomwisseling. Het apparaat beschicht over een system dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met de elektronica van auto's.

De GYSFLASH 9.24 is uitgerust met een geintegreerde temepratuursensor die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen	Oorzaken	Oplossingen
1	Het lampje !knippert.	• Ompoling • Te hoge accu-spanning • Kortsluiting klemmen	• Controller of de klemmen goed aangesloten zich. • Controller of de gekozen modus overeenkomt met de nominale spanning van de accu.
2	Het lampje !brandt.	Opladen mislukt, accu beschadigd.	Verwissel de accu en druk op ⊙om het opladen waar te starten.
3	Het lampje !blijft branden zelfs na een druk op de knop .	Thermische foult.	Te hoge omgevingstemperatuur (>60°C), ventilier het vertrek en LAST de oplader afkoelen.
4	Het lampje !knippert.	Acculader op stand by.	Druk op de knop ⊙of sluit een accu op de acceluder aan om uit de standby modus te komen.
5	Het lampje !blijft branden.	Opladen onderbroken door op de knop ⊙te drukken.	Druk opnieuw op ⊙, om het laden opnieuw te starten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaan vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:
- Een gedateerd aankoopbewijs (betaalbewijs, faktur ...).
- Een beschrijving van de storing.
